TC 160 - Caixa registradora Elgin - Manual de utilização gratuito

Tipo de produto	Caixa registradora
Marca	Elgin
Modelo	TC 160
Alimentação	110V (monofásico)
Visor	LCD 9 dígitos
Impressora	EPSON M-42V, 13 colunas, papel 57,5 mm
Velocidade de impressão	0,9 linha/segundo
Departamentos	16
PLUs	999
Operadores	8
Métodos de pagamento	Dinheiro, Cheque, Diversos
Relatórios	Financeiro X/Z, PLU X/Z, Operadores X/Z
Bateria para backup	2 pilhas AA (não inclusas)
Programação	Data, hora, departamento, PLU, operador, código de segurança
Chave de modo	OFF, REG1, REG2, X, Z, PRG
Funções principais	Venda, desconto, sangria, fundo de caixa, anulação, relatórios
Manutenção e limpeza	Não usar químicos ou abrasivos; evitar poeira e altas temperaturas; verificar cabo de força
Troca de bateria	Pelo menos uma vez por ano
Garantia	Não reintintar o rolete para não perder a garantia
Manual	Disponível gratuitamente em PDF

Perguntas frequentes - TC 160 Elgin

Como instalar as pilhas no TC 160?

Abra a tampa da impressora e coloque duas pilhas AA nos compartimentos, respeitando a polaridade. Feche a tampa da bateria e coloque uma etiqueta com a data da troca.

Como trocar o papel da impressora?

Corte ou rasgue a ponta do papel uniformemente. Coloque a bobina no compartimento e insira o papel na ranhura da impressora. Pressione a tecla AVANÇA até o papel sair pela janela do recibo.

Como programar a data e hora?

Coloque a chave em PRG. Digite a data no formato MMDDAAA e pressione NL. Em seguida, digite a hora no formato HHMM e pressione X HORA.

Como fazer uma venda simples?

Coloque a chave em REG1 ou REG2. Digite o valor (exemplo: 100) e pressione a tecla do departamento (exemplo: DPT1). Para finalizar, pressione DINH.

Como emitir um relatório Z?

Gire a chave para a posição Z e pressione a tecla de relatório financeiro (X/Z). O relatório será impresso e os totalizadores zerados.

O que fazer se a impressão ficar fraca?

Troque o rolete tintado. Remova o velho levantando pela alavanca e coloque um novo. Não reintinte, pois pode danificar a impressora e perder a garantia.

Como configurar um operador?

Coloque a chave em PRG, digite 444444 e pressione OPER. Em seguida, digite um código de 4 dígitos (primeiro dígito de 1 a 8) e pressione NL.

Como cancelar um item durante a venda?

Antes de finalizar a venda, pressione a tecla ANULA para cancelar o último item registrado. Em caso de erro, use a tecla LIMPA.

Quais os modos da chave de operação?

As posições são: OFF (desligado), REG1 (registro interno), REG2 (cupom fiscal), X (relatórios sem zeramento), Z (relatórios com zeramento) e PRG (programação).

Onde baixar o manual do TC 160?

O manual gratuito está disponível em sites como notice-facile.com ou no site oficial da Elgin. Você pode baixar o PDF diretamente ou solicitar uma versão traduzida por e-mail.

MANUAL DE UTILIZADOR TC 160 Elgin

Antes de instalar o equipamento leia atentamente este manual e verifique a instalação elétrica, principalmente a TENSÃO ELÉTRICA 110V ou 220V. A TC160 está disponível somente em 110V.

INDICE:

INSTRUÇÕES INICIAIS DE PROGRAMAÇÃO.... 04

• DESENPACOTAR O TERMINAL DE CAIXA TC 160....04
• INSTALAR E TROCAR AS BATERIAS.... 04
  • COLOCANDO A BOBINA DE PAPEL 05
  • COMO RECOLOCAR O ROLETE EMTINTADO.... 05

CARACTERÍSTICAS......

• CHAVE DE MODO DE OPERAÇÃO.... 06
• DISPLAY – VISOR.... 06
• TECLADO.... 06
• FUNÇÕES DAS TECLAS.... 07

PROGRAMAÇÃO......

• SENHA DE ACESSO/OPERADOR.... 08
- PROGRAMAÇÃO DO PONTO DECIMAL.... 09
- PROGRAMAÇÃO DATA E HORA.... 09
- PROGRAMAÇÃO A TECLA PORCENTAGEM (%)....... 10
- PROGRAMAÇÃO DE PLUS.... 10

OPERAÇÃO DE VENDA.... 11

RELATÓRIOS.... 13

ESPECIFICAÇÕES.... 14

TOTALIZADORES E CONTADORES.... 15

CUIDADOS E MANUTENÇÃO.... 16

INSTRUÇÕES INICIAIS

As seguintes instruções descrevem como desempacotar e inicializar o terminal de caixa

DESENPACOTAR O TERMINAL DE CAIXA TC 160

1. Desempacote o TC 160;
2. Localize os seguintes itens:

• 1 Bobina de papel
• 1 Rebobinador
• 1 Tampa da Bateria

INSTALAR E TROCAR AS BATERIAS

1. Abrir a tampa da impressora e coloque as baterias, certificando que os pólos positivos e negativos estão na posição correta;
2. Feche o receptáculo com a tampa da bateria. É interessante colocar uma etiqueta sobre a tampa, com a data da troca da bateria.

Obs.: Este equipamento NÃO tem incluso baterias “AA”, para manter os dados da memória enquanto o equipamento permanecer desligado. Desta forma, para assegurar a continua proteção dos dados da memória, é importante que as baterias sejam colocadas e trocadas pelo menos uma vez por ano.

1. Corte ou rasgue o fim da fita de papel uniformemente para que o próprio possa passar pela cabeça de impressão.
2. Coloque a bobina de papel em sua cavidade e insira o papel diretamente na ranhura da impressora.
3. Pressione a tecla [AVANÇA] até a impressora pegar e avançar o papel
4. Se o papel não passou através da impressora, verifique se o papel foi colocado corretamente.
5. Passar o papel através da janela do recibo da tampa da impressora. Reponha a tampa sobre o compartimento da impressora.

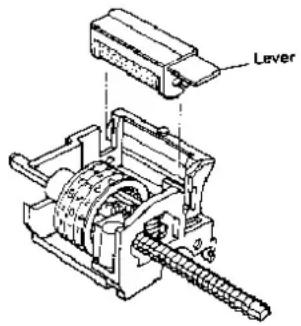

COMO RECOLOCAR O ROLETE EMTINTADO

O rolete emtintado não é recarregável. Reintintar o rolete pode causar danos para a impressora e perder a garantia. NÃO REINTINTAR. Quando a impressão começar enfraquecer, troque o rolete entintado como a seguir.

1. Remova o velho rolete levantando pela alavanca;
2. Coloque o novo rolete entintado completamente.

CHAVE DE MODO DE OPERAÇÃO

OFF – Desliga o TC 160. Nenhuma tecla pode ser acessada.

Reg 1 – Modo registro interno usando o rebobinador.

Reg 2 – Modo registro de cupons, usado para recibos

X – Emitir relatórios financeiros sem zeramento

Z – Emitir relatórios financeiros e zerar os totalizadores para zero.

PRG – Programar.

Os dígitos fornecem ao operador informações referente a operação do TC 160.

TECLADO

AVANÇA Usada para avançar o papel da impressora
0-9,00 Usada para entrar com números
OPER Usada para inserir um novo operador
DPT1/9 DPT8/16	Estas teclas classifica o item vendido e memoriza a quantidade e valores em sua próprias memórias separadas por departamentos de 1 a 16.
Dept Shift Usado para acessar no momento da venda os departamentos de 9 a 16.
TAX/SHIFT	Sem função para essa versão
SG Para registrar algum pagamento (SANGRIA)
FC Para registrar algum recebimento por conta (FUNDO DE CAIXA)
Ref – Para registrar um valor negativo no item ou cupom
X HORA É usada para multiplicação
-% Para registrar um porcentual de desconto (-%) no subtotal.
ANULA Para corrigir registros antes de finalizar a venda
LIMPA LIMPAR entradas incorretas feitas no teclado numérico.Também limpar condições de erros e silenciar o alarme de erro
PLU Para vender um produto por código ou consultar preço
# Para imprimir o numero de referencia
CHEQUE Para finalizar uma venda em cheque
S.TOTAL Para obter o subtotal da venda
DINH	Para finalizar uma venda em dinheiro e com troco

PROGRAMAÇÃO

Leia esta seção cuidadosamente para programar o terminal para atingir a maior performance de acordo com seu sistema de loja.

1. Mudar a chave de controle para a posição "P";

2. Digite 444444

3. Pressione a tecla

1. Entrar com o código de 4 dígitos: NNNN; (primeiro digito deve ser de 1 a 8 indicado o número do operador)

2. Pressione a tecla

para finalizar

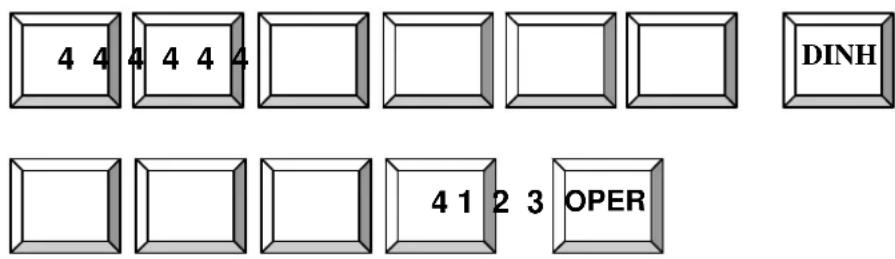

Exemplo de programação do operador 1 código 234:

PROGRAMAÇÃO DO PONTO DECIMAL

1. Pressione a tecla
2. Digite o número do status decimal desejado conforme tabela abaixo:

0	x
1	x.x
2	x.xx
3	x.xxx

1. Pressione a tecla

OBS. Valor padrão = 2 (x.xx)

PROGRAMAÇÃO DA DATA E HORA

POSIÇÃO DA CHAVE DE MODO EM P

A data e hora devem ser programadas uma única vez e reprogramadas somente quando da troca de baterias, elas serão impressas em todas transações de recebimento e nas impressões de totalizadores.

Para programar a data, pressione a data através do teclado numérico, então pressione a tecla [NL]. Qualquer digito simples deve ser precedido de zero.

Para programar a hora, pressione a hora através do teclado numérico, então pressione a tecla [X HORA].

PROGRAMAÇÃO TECLA - %

Exemplo de indexação de 10% de desconto a tecla - %:

00

PROGRAMAÇÃO PLU

Exemplo de programação de PLU 1 com preço de R\$ 1.50 no depto 5:

EXEMPLOS DE OPERAÇÕES NO MODO REGISTRO

POSIÇÃO DA CHAVE DE MODO EM REG 1 ou REG 2.

Esta seção mostrar alguns exemplos de operações no modo de registro. Quando um erro ocorrer basta pressionar a tecla [LIMPA]. A mensagem de erro pode indicar que uma tecla incorreta tenha sido pressionada ou uma função obrigatória tem que ser executada.

Para vender R\$ 1,00 no departamento 1 em dinheiro:

Para vender R\$ 2,00 no departamento 9 em cheque:

ABRIRI GAVETA FORA DA OPERAÇÃO DE VENDA

Uma operação para abrir a gaveta fora de uma operação de venda. O relatório financeiro conta o o numero de atividades desta operação.

OPERAÇÃO DE DESCONTO [%]

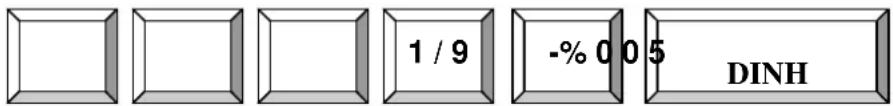

DESCONTO PORCENTUAL NO ITEM

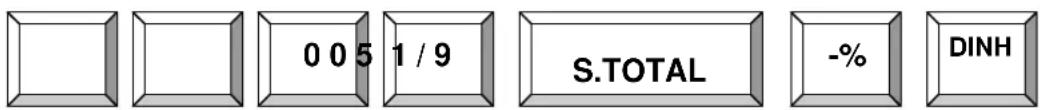

DESCONTO PERCENTUAL NO SUBTOTAL

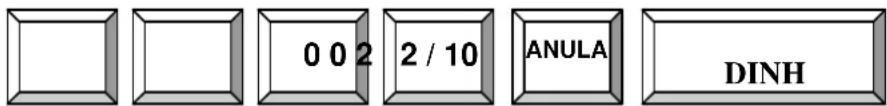

CANCELAMENTO DE ITEM (ANULA)

CANCELAMENTO DO ULTIMO ITEM / CORREÇÃO DE ERRO

OPERAÇÃO DE RECEBIMENTO POR CONTA (FC)

OPERAÇÃO DE PAGAMENTO (SG)

RELATÓRIOS

MODO	RELATÓRIO TECLA	COMENTÁRIOS
X RELATÓRIO			LEITURA
Z LEFINANCEIRO			ZERAMENTO
DIARIO

ESPECIFICAÇÕES

Departamentos 16
PLU's 999
Operadores 8
Pagamento Dinheiro / Cheque /	Diversos
Relatórios Gerenciais Financeiro	X/ZPLU's X/ZOperadores X/Z
Display LCD 9 dígitos
Impressor EPSON M-42V	Método de Seleção de Caracteres0,9 linha/segundo13 colunasLargura do papel - 57,5 ± 0,5mmMCBF - 700.000 linhas
Programação DATA (Mês/Dia/Ano)	HORADepartamento de ligaçãoPLU ou SubdepartamentoTotal geral e contador ZCódigo de segurança relatório ZOperador - Sistema(Ativo/Inativo)Código de segurança (3 dígitos).

1. Evitar excesso de poeira e altas temperaturas
2. Verificar que o cabo de força esta bem conectado na tomada, e que a posição do cabo na oferece perigo de acidente.
3. Não usar química ou abrasivos para limpeza do gabinete ou teclado.
4. Não puxe ou prenda o papel quando a impressora estiver imprimindo.
