MANUAL DE UTILIZADOR LTA13 ELECTROLUX

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue para o Serviço de Atendimento ao Consumidor 3004 8778 (capitais e regiões metropolitanas) e 0800 728 8778 (demais localidades)

Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação no Serviço Autorizado Electrolux.

A etiqueta de identificação onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço Autorizado Electrolux caso sua Lavadora necessite de reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux.com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado como lixo doméstico. Em vez disso

deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice

1. Segurança 02
2. Descrição da Lavadora 03......
3. Instalação 04
4. Como Usar 06....
5. Painel de Controle 08....
6. Programas de Lavagem.09....
7. Dosagem Automática 10....
8. Limpeza e Manutenção 13....
9. Solução de Problemas 14
10. Dicas e Conselhos 17....

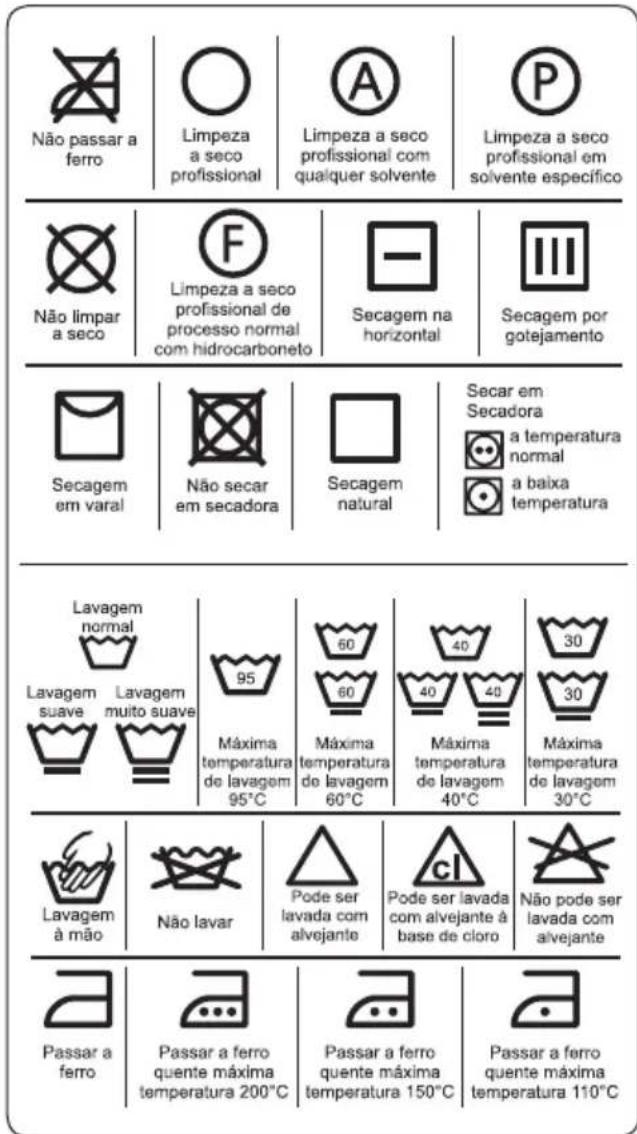

11. Símbolos Internacionais 18 ......

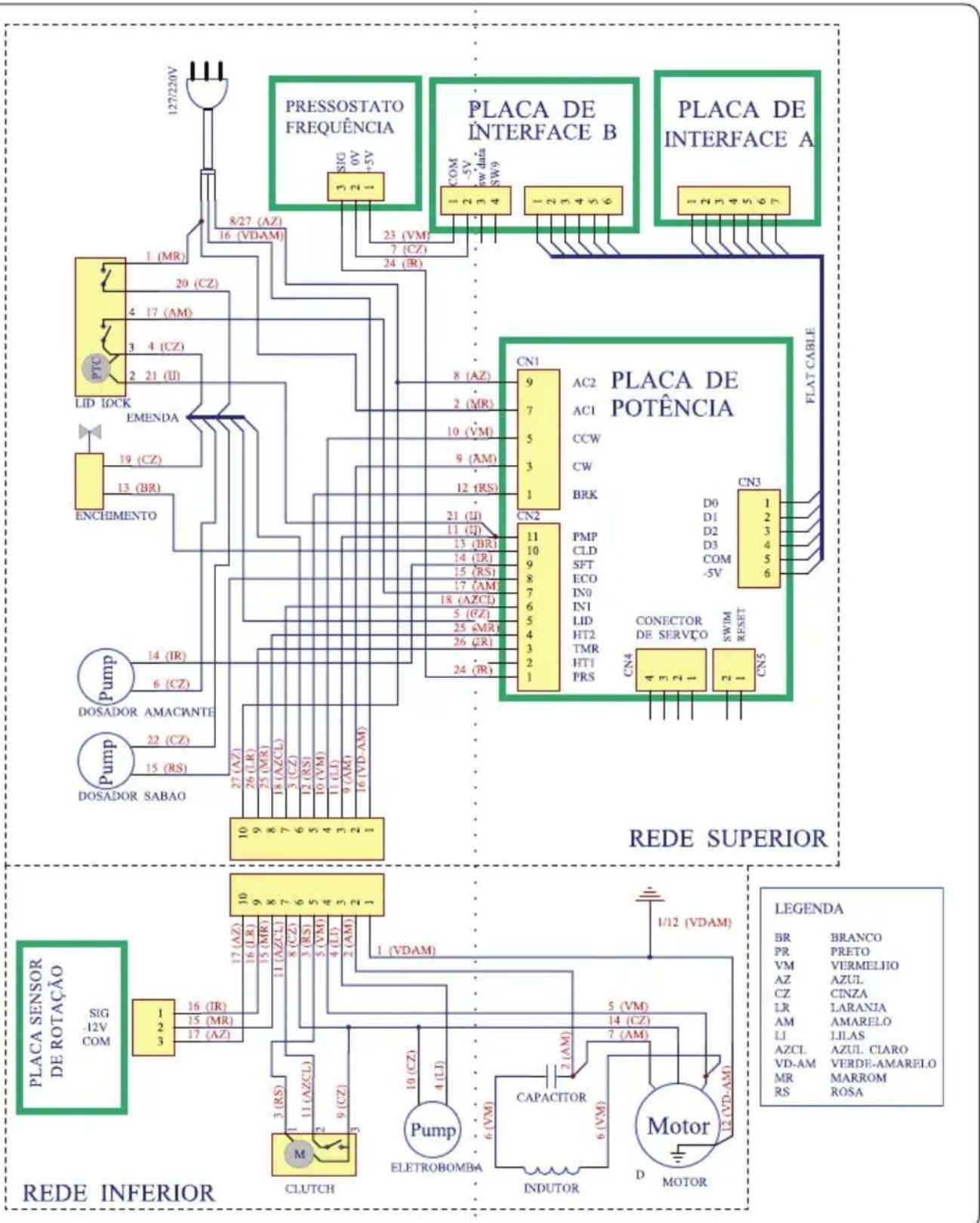

12. Diagrama Elétrico.19....
13. Especificações Técnicas 20....
    Certificado de Garantia 22......

1. Segurança

1.1 Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.

Recomenda-se que as crianças sejam vigiadas para assegurar que elas não estejam brincando com o aparelho.

1.2 Para o Usuário / Instalador

IMPORTANTE

• Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.
• Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.
• Não altere o plugue de sua Lavadora.
• Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo, caso ocorram danos chame o Serviço Autorizado Electrolux a fim de evitar riscos.
• Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.
• É perigoso modificar as especificações ou características da Lavadora.
• Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.
• Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Sistemas de Segurança

Trava automática da tampa

Sua Lavadora possui uma trava de segurança na tampa para evitar acidentes. Esta trava será acionada apenas durante o processo de enxágue e centrifugação.

Após o término da centrifugação ou após qualquer interrupção do processo de centrifugação, aguarde alguns minutos para liberação da tampa. Este tempo é suficiente para evitar acidentes.

2. Descrição da Lavadora

1. Painel de controle (ver página 8)
2. Reservatório de sabão líquido
3. Gaveta de sabão em pó
4. Reservatório de amaciante
5. Gaveta de alvejante
6. Agitador (dentro da Lavadora)
7. Filtro (dentro do agitador)
8. Cesto (dentro da Lavadora)
9. Tampa
10. Pés niveladores (4)
11. Mangueira de saída de água (atrás da Lavadora)
12. Mangueira de entrada de água e filtro (já conectado à mangueira)
13. Curva plástica da mangueira de saída
14. Chave niveladora dos pés

Opção Turbo Agitação

Tem a função de fazer com que a agitação fique mais forte.

Indicado para roupas com sujeiras mais difíceis de serem removidas.

Opção Duplo Enxágue

Tem a função de fazer com que a lavadora realize um enxágue adicional.

Opção Turbo Secagem

Desenvolvido para que as roupas saiam menos úmidas, diminuindo o tempo de secagem em varal/secadora.

Diluição Inteligente

Sistema desenvolvido para auxiliar o processo de diluição do sabão. Durante o enchimento da lavadora, o sabão não cai diretamente nas roupas. A diluição do sabão e/ou amaciante é feita entre cesto e tanque, ou seja, o enchimento ocorre de baixo para cima, no cesto. Assim não há acúmulo de sabão sobre as peças, evitando possíveis manchas.

Sistema "Best-Cleaning"

O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efetivamente faz a lavagem da roupa.

Durante a agitação o cesto eventualmente pode girar, dependendo do nível de água e da quantidade de roupa.

Programa Tênis

Desenvolvido especialmente para lavagem de tênis.

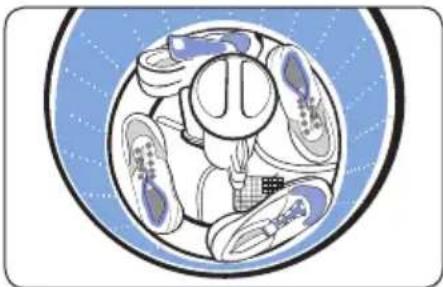

Procedimento de lavagem:

1. Retirar os cadarços dos tênis. Não é necessário retirar a palmilha do tênis para a lavagem.
2. Colocar no máximo dois pares por ciclo de lavagem no cesto.

3. Nível de sabão (pó ou líquido):

4. Sabão em pó: Colocar o nível "Mínimo", conforme indicação no dispenser de sabão em pó.

5. Sabão Líquido: Sua lavadora dosará automaticamente a quantidade de sabão necessária.

6. Fechar a tampa;

7. Seleccionar o programa "Tênis" no botão "Programas de Lavagem". Sua lavadora selecionará automaticamente o nível de água ideal.
8. Ligar a Lavadora;
9. Após o término do ciclo de lavagem, retirar os tênis.

Recomendações

• Antes de colocar os tênis na Lavadora, verifique as recomendações de lavagem descritas pelo fabricante do tênis.
• Retire do solado resíduos sólidos (pedras, barro, goma de mascar, etc.) antes de lavá-los na Lavadora.
• Lavar no máximo dois pares de tênis por ciclo de lavagem.
• Nunca lavar roupas juntamente com tênis.
• Sempre retirar os cadarços dos tênis antes da lavagem evitando que estes enrolem no agitador.
• Não coloque o cadarço SOLTO dentro da lavadora.
  • Distribuir os tênis no cesto.
• Sempre utilizar programa "Tênis" no botão Programas de Lavagem e nível mínimo de sabão em pó na gaveta.
• Não utilizar alvejante e/ou amaciante para lavagem de tênis.

- Não deverão ser lavados tênis com sola muito rígida, com travas ou encaixes (chuteiras ou sapatilhas para bicicletas), calçados de segurança (com biqueiras metálicas ou plásticas) ou qualquer tipo de calçado que possa comprometer a Lavadora e seus acessórios, assim como danificar algum detalhe do próprio calçado.

3.Instalação

Para sua tranquilidade, a Electrolux possui uma rede de Serviços Autorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora em- baixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lav- dora, pois isso poderá danificá-la.

Nivelamento

Certifique-se que a Lavadora está corretamente apoiada.

Encha-a com água no nível extra baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os pés com o auxílio da chave que acompanha o produto (ver página 3).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

Antes de ligar a sua Lava- dora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igu a tensão indicada na etiqueta localizada próxima ao plugue (no cabo elétrico).

Se a sua Lavadora for ligada na tensão diferente da etiqueta um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

ATENÇÃO

Ligue sua Lavadora a uma tomada exclusiva, não utilize extensões ou conectores tipo T (benjamim). Não use adaptadores.

Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação Brasileira de Normas Técnicas – ABNT, e pela Portaria nº 02/2007, do Conmetro. Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.

Os benefícios do novo padrão de tomada são:

• Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;
• Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;
• Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 da ABNT. Em caso de dúvidas, consulte um profissional da área.

Fio Terra

O pino de terra do plugue não pode ser cortado. Para sua segurança solicite a um eletricista que instale na sua residência o fio terra de acordo com a norma NBR 5410.

Disjuntores

iguaí obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

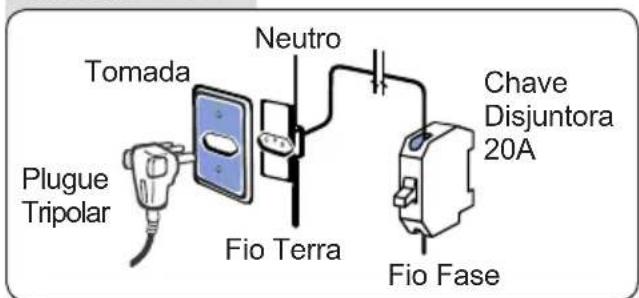

Tensão 127V

Tomada Neutro Plugue Tripolar Fio Terra Chave Disjuntora 20A Fio Fase

Para a Lavadora 127V, utilize um disjuntor de 20A na fase.

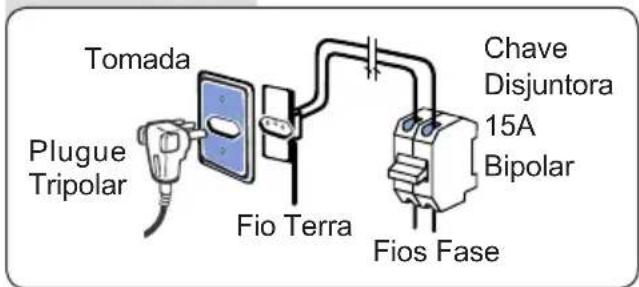

Tensão 220V

Tomada Plugue Tripolar Fio Terra Chave Disjuntora 15A Bipolar Fios Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

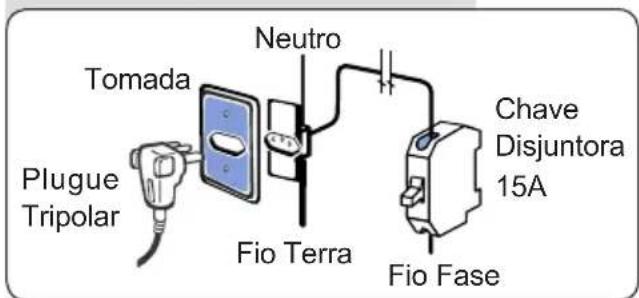

Tensão 22 Monofásico

Tomada Neutro Plugue Tripolar Fio Terra Chave Disjuntora 15A Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15A na fase.

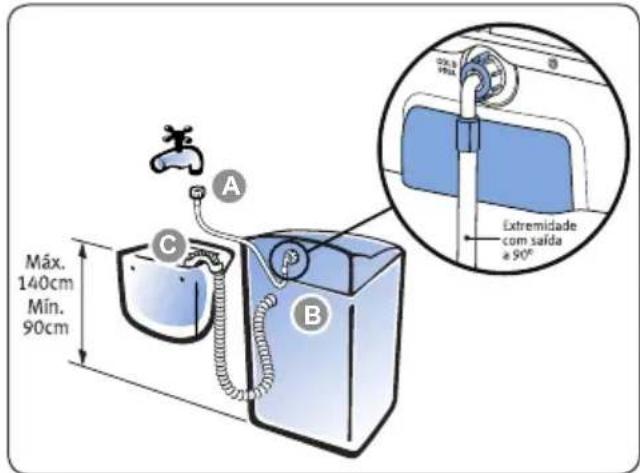

Instalação Hidráulica

Máx. 140cm Mín. 90cm A B C Extremidade com saída a 90°

Mangueira de Entrada de Água

Encaixe a ponta da mangueira (A) na torneira de maneira que fique bem rosqueada, em seguida realize o mesmo procedimento para a entrada de água (B) que encontra-se no lado traseiro da sua lavadora. Depois, abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4" (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa v através da rede de abastecimento de água.

A lavadora em hipótese alguma deve utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

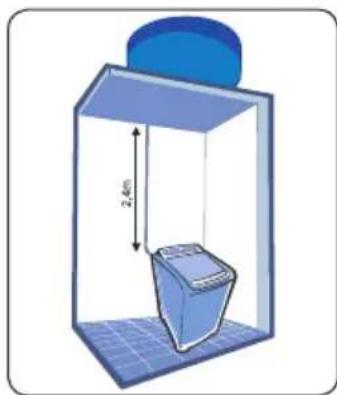

Para garantir uma pressão adequada de enchimento, deve-se ter uma altura mínima entre a base da caixa d'água e a entrada da lavadora de 2,40m.

Mangueira de Saída de Água

Posicione a mangueira (C) na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-se que a ponta da mangueira não fique submersa em água do tanque, pois a água poderá retornar para dentro da lavadora ou esgotar via efeito sifão.

Nunca emende a mangueira de saída de água em outra mangueira para aumentar o comprimento, pois poderá danificar o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre 2,4 e 81 metros de coluna d'água (0,02 - 0,8 MPa). Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Em alguns locais é possível que a água seja fornecida suja. Neste caso instale um filtro de passagem de água na torneira para evitar manchas na roupa. Este filtro pode ser adquirido na Rede Nacional de Serviço Autorizado Electrolux.

4. Como Usar

Para melhor desempenho de sua Lavadora, siga as instruções abaixo.

1° Separe as roupas brancas das coloridas e por tipo de tecido. Desdobre as roupas e coloque-as peça por peça em “montinhos”, distribuindo-as de maneira uniforme ao redor do agitador, cuidando para não enrolar as roupas no agitador. Peças pesadas e volumosas deverão ser colocadas primeiro de forma que fiquem embaixo (ver peso das roupas na página 18).

2° Ligue a Lavadora pressionando a tecla "Liga / Desliga". Uma luz azul acenderá ao lado da tecla indicando que a lavadora está ligada.

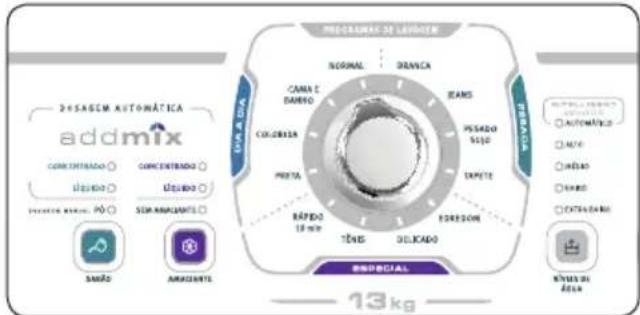

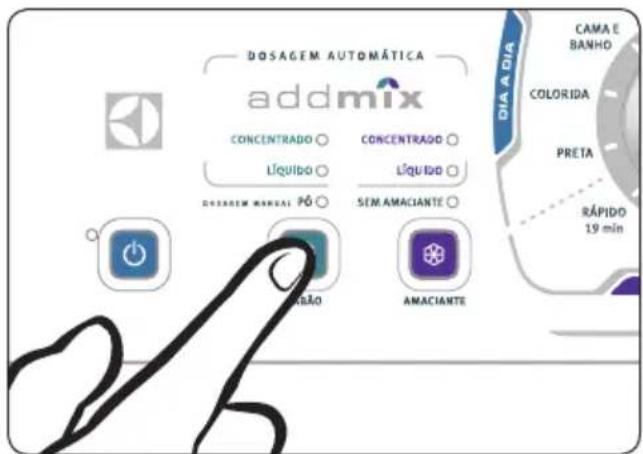

3° Sabão líquido: Caso opte por lavar as roupas utilizando apenas sabão líquido, inicialmente verifique se o reservatório está com pelo menos o nível mínimo de sabão líquido, caso não esteja, realize o enchimento do reservatório. Este procedimento consiste em abrir a gaveta giratória, abrir a tampa do reservatório e recarregá-lo, onde o limite é a borda da tampa (conforme a figura a seguir).

Quando for utilizar um programa de lavagem com a seleção de sabão líquido, certifique-se que não há sabão em pó na gaveta de sabão em pó, porque acarretará dosagem dupla (com ambos os sabões) e será prejudicial funcionamento correto de sua lavadora.

Sua lavadora possui o sistema “addmix”, o qual dosa automaticamente a quantidade de sabão líquido necessária para lavar suas roupas conforme o nível de água e programa selecionado. No painel de controle visualize o menu “addmix”. Utilizando a tecla “Sabão” selecione a opção correspondente, ou seja, opção “Líquido” para sabão líquido normal e opção “Concentrado” para sabão líquido concentrado. A opção selecionada será indicada por uma luz azul.

Sabão em pó:

Para utilizar apenas sabão em pó no ciclo de lavagem, selecione a opção "Dosagem Manual Pó" e coloque o sabão na gaveta. Use sempre sabão de boa qualidade

e não ultrapasse a quantidade recomendada, para não causar danos na sua Lavadora e evitar manchas na roupa.

Veja a quantidade de sabão recomendada na tabela abaixo:

Quantidade de Roupa	Nível de Água	Quantidade de Sabão
até 13 kg Alto	Máximo
até 5 kg Médio	Médio
2 pares de tênis Automático Mínimo
até 2 kg Baixo	Mínimo
até 1 kg Extra	Baixo Mínimo

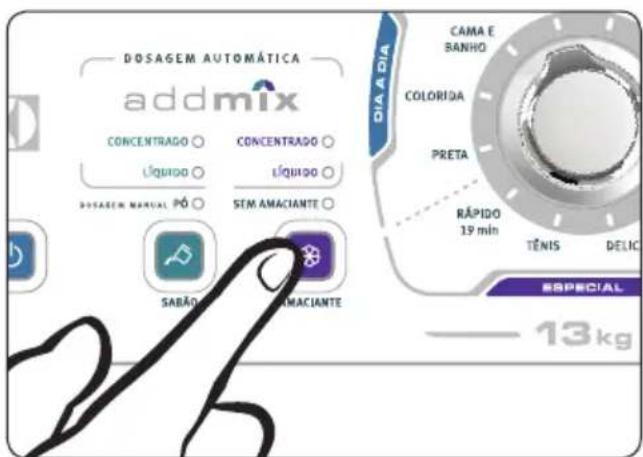

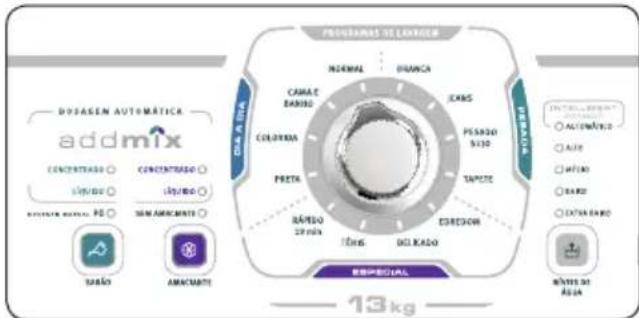

4° Amaciante: Assim como o sabão líquido, é necessário que o reservatório de amaciante esteja pelo menos no nível mínimo, caso não esteja, realize o enchimento do reservatório com o mesmo procedimento instruído para sabão líquido. No painel de controle visualize o menu “addmix”. Utilizando o botão “Amaciante” selecione a opção correspondente, ou seja, opção “Líquido” para

amaciante líquido normal, opção "Concentrado" para amaciante líquido concentrado ou opção "Sem Amaciante" para não utilizar amaciante no ciclo de lavagem. A opção selecionada será indicada por parra luz azul.

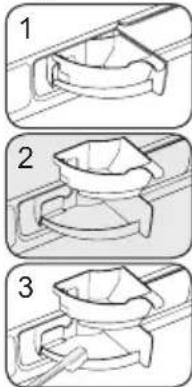

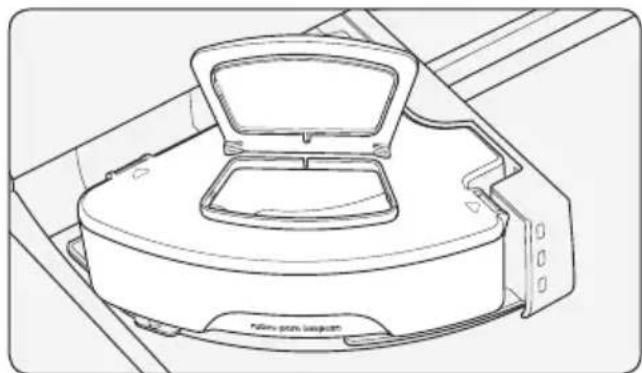

5^ Alvejante:

1. Líquido: Abra a gaveta de alvejante em um ângulo de 60° (posição 1 - imagem acima) até que ocorra um travamento. Despeje o líquido já dosado.
2. Em pó: Abra totalmente a gaveta de alvejante (posição 2 - imagem acima). Coloque o alvejante já dosado.

Use alvejante adequado ao tipo de roupa. É recomendável o uso de alvejante somente para roupas brancas. Para roupas coloridas deve-se usar alvejante especial, alvejante comum pode manchá-las.

O uso do amaciante e do alvejante é opcional.

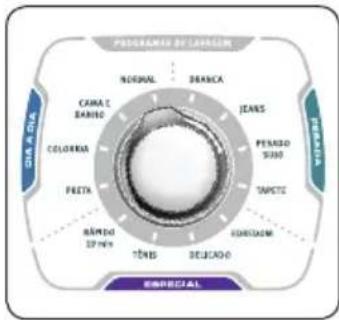

PROGRAMA DE LAURGIA NORMAL BRANCA CAMA C. BAUNO JEANS PENSO SISO TAPCETE COLONIA TÉND DEJACAO FRETA ABRADO 27 N° INDUSTRIAM DINUS CURSAR DALENTES BENEFES DE LAURGIA

6° Seleccione no botão “Programas de Lavagem” o tipo de programa que se deseja executar de acordo com a roupa a ser lavada. Este botão pode ser girado para qualquer lado.

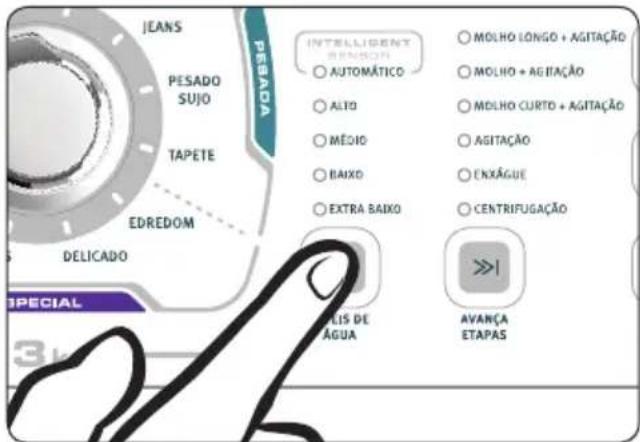

7° Seleccione o nível de água conforme a quantidade de roupa. As roupas devem movimentar-se livremente durante a lavagem.
Durante o processo de enchimento a tampa da Lavadora deve permanecer fechada.
8° Se desejar, utilize as opções de lavagem apertando a tecla:

• Turbo Agitação;
• Duplo Enxágue;
• Turbo Secagem.

As opções são independentes, você pode utilizar a combinação que desejar.

AUTOMÁTICO ALTO MÉDIO GASCO EXTRA GASEO NÍVEIS DE ÁGUA

TURBO AGITAÇÃO DUPLO ENXÁGUE TURBO SECAGEM

Se a Lavadora não aceitar a opção desejada é porque essa opção não pode ser selecionada para o programa escolhido. Consulte as páginas 9 e/ou 16 para se certificar que a opção não pode ser selecionada.

9°

Se desejar, utilize a opção "Turbo Secagem". Ao apertar a tecla "Turbo Secagem" uma luz azul acenderá ao lado da tecla indicando que a opção está acionada.

10^

Caso queira modificar as etapas de lavagem pressione a tecla "Avança Etapas" até que a indicação luminosa esteja na posição desejada.

MOLHO LONGO + AGITAÇÃO MOLHO + AGITAÇÃO MOLHO CURTO + AGITAÇÃO AGITAÇÃO ENXÁGUE CENTRIFUGAÇÃO >>| AYANÇA ETAPAS

11°

Aguarde 5 segundos e a Lavadora começará a funcionar. Ao final de cada programa a Lavadora desligará automaticamente e a luz azul ao lado da tecla “Liga / Desliga” ficará apagada.

Depois de pressionada a tecla Liga Desliga a programação ainda poderá ser alterada. Após esta alteração aguarde 5 segundos para que a Lavadora inicie novamente a lavagem.

Caso seja interrompido o processo de lavagem antes do término do ciclo completo (exemplos: queda de energia, apertada a tecla Liga Desliga) ao ligar novamente a Lavadora, o ciclo voltará para a posição inicial.

ATENÇÃO

Recomenda-se não encher a lavadora com o auxílio de balde ou mangueira.

Tecla Liga/ Desliga Pressione esta tecla para ligar a Lavadora. A luz azul acenderá. Para desligar pressione novamente a tecla. A luz azul apagará. Botão Progra- mas de Lavagem Gire este botão para escolher o pro- grama desejado, de acordo com o tipo de roupa e o tipo de lavagem desejada. Posicao esta tecla para selecionar uma agitação mais forte. Para o grupo de programas "Pe- sada" essa opção é automática. A luz azul acesa indica que a função está acionada. Tecla Duplo Enxágue Pressione esta tecla para que a Lavadora realize um enxágue adicional. A luz azul acesa indica que a função está acionada. DOSAGEM AUTOMÉTICA addmix CONCENTRADO ○ CONCENTRADO ○ LIQUENO ○ LIQUENO ○ SERIALISPE PÓ ○ SERIALISPE ○ TECLA Sabão Pressione esta tecla para selecionar o tipo de sabão que será usado na lavagem. A luz azul indicará a opção selecionada. Tecla Amaciante Pressione esta tecla para selecionar o tipo de amaciante que será usado na lavagem ou optar por não utilizar. A luz azul indicará a opção selecionada. Tecla Níveis de Água Pressione esta tecla até que a indicação azul esteja na posi- ção desejada. Tecla Avança Etapas de Lavagem Pressione esta tecla para selecionar as etapas de lavagem. A luz azul indicará a etapa selecionada. Tecla Turbo Secagem Pressione esta tecla para que as roupas saiam menos úmi- das, diminuindo o tempo de secagem em varal/secadora.

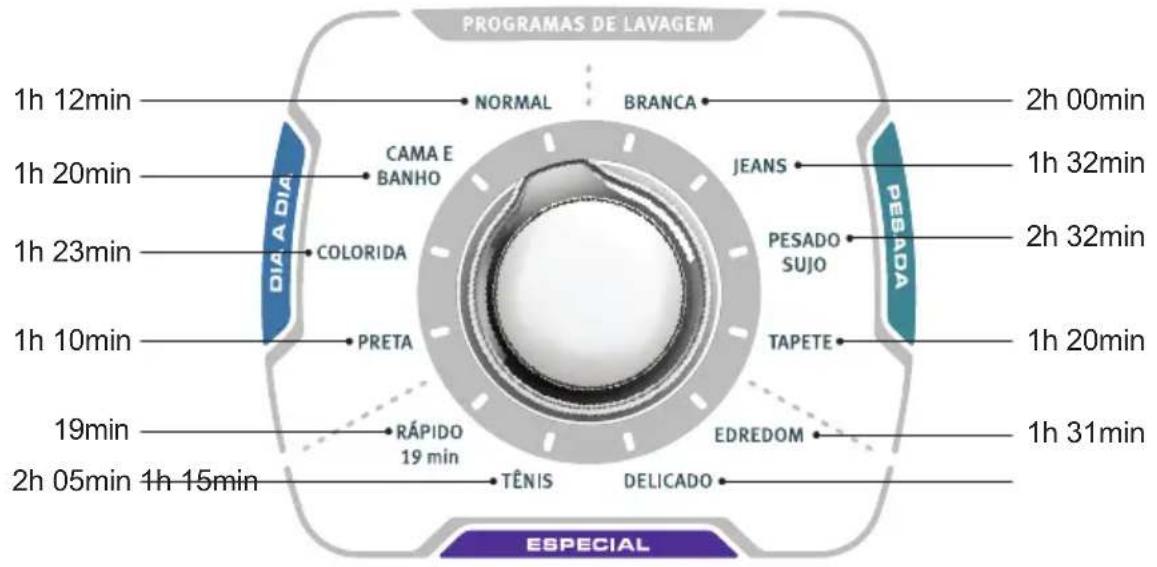

6. Programas de Lavagem

Quando for selecionado um “Programa de Lavagem” a Lavadora escolherá a Etapa de Lavagem mais adequada automaticamente. Neste caso o tempo aproximado de duração de cada programa será conforme indicado na figura abaixo:

PROGRAMAS DE LAVAGEM 1h 12min 1h 20min 1h 23min 1h 10min 19min 2h 05min 1h 15min DIA A DIA CAMA E BANHO COLORIDA PRETA RÁPIDO 19 min NORMAL BRANCA JEANS PESADO SUJO TAPETE EDREDOM DELICADO 2h 00min 1h 32min 2h 32min 1h 20min 1h 31min ESPECIAL

ATENÇÃO

• No tempo de duração dos programas não foi considerado o tempo necessário para encher e drenar (esvaziar) a Lavadora, pois esses tempos dependem da pressão de entrada de água da residência e do nível de água selecionado, respectivamente.
• O tempo de duração dos programas apresentado nesta seção não considera o tempo adicional para a realização do Duplo Enxágue, com exceção dos programas Colorída, Tênis, Edredom, Delicado, Preta e Cama e Banho. Para os demais programas, caso a tecla Duplo Enxágue seja acionada o tempo de duração do programa será maior do que o indicado.
• Se a etapa de lavagem selecionada automaticamente pela lavadora for alterada, o tempo total do programa será diferente do indicado.
• Para o programa "Tênis", as opções Turbo Agitação e Turbo Secagem não podem ser acionadas, bem como o nível de água não pode ser alterado.
• Para os programas Colorida, Tênis, Edredom, Delicado, Preta e Cama e Banho a opção Duplo Enxágue é selecionada automaticamente.
• Para os programas Tênis, Edredom e Delicado, a opção Turbo Agitação não pode ser selecionada. Esta opção é automaticamente selecionada para os programas do grupo PESADA.
• Para o programa Delicado, a opção Turbo Secagem não pode ser selecionada.
• O tempo de 19 minutos considerado para o programa rápido é somente quando utilizado o nível extra baixo de água.

7. Dosagem Automática

7.1 Instruções para alterar a quantidade de Sabão Líquido

Caso sinta a necessidade de adequar as quantidades de sabão dosadas automaticamente pela sua lavadora, quer seja aumentar ou diminuir, siga as instruções a seguir:

220 V 127V

1. Conecte o cabo elétrico da lavadora e aguarde os leds se apagarem.

DOSAGEM AUTOMÁTICA addmix CONCENTRADO ○ CONCENTRADO ○ LÍQUIDO ○ LÍQUIDO ○ DESPESIEM MANUAL PÓ ○ SEM AMACIANTE ○ CAMA E BANHO COLORIDA PRETA RÁPIDO 19 mín DIA A DÍA CAMA E BANHO COLORIDA PRETA RÁPIDO 19 mín

1. Pressione a tecla sabão até soar o bip e piscar o led que indica a opção sabão líquido. Para alterar a dosagem do sabão líquido, siga para o passo 3. Para alterar a dosagem do sabão concentrado, aperte novamente a tecla sabão e siga para o passo 3.

JEANS PESADO SUJO TAPETE EDREDOM DELICADO PEBADA INTELLIGENT AUTOMÁTICO ALTO MÉDIO BAIXO EXTRA BAIXO MOLHO LONGO + AGITAÇÃO MOLHO + AGITAÇÃO MOLHO CURTO + AGITAÇÃO AGITAÇÃO ENXÁGUE CENTRIFUGAÇÃO >>| AVANÇA ETAPAS SPECIAL 3.1

1. A alteração da dosagem de sabão líquido e/ou concentrado (para mais ou para menos) é feita pela tecla nível de água.

ALTO - Mais sabão

MÉDIO - Dosagem padrão de fábrica

BAIXO - Menos sabão

1. Após ajustar as dosagens de sabão líquido e/ou concentrado aguarde até soar um bip e os leds se apagarem.

OBS.: Os ajustes ficam armazenados na memória até que sejam alterados novamente. Mesmo que se tire o cabo elétrico da tomada, o ajuste feito não será apagado.

7.2 Instruções para alterar a quantidade de Amaciante

Caso sinta a necessidade de adequar as quantidades de amaciante dosadas automaticamente pela sua lavadora, quer seja aumentar ou diminuir, siga as instruções a seguir:

220 V 127V

1. Conecte o cabo elétrico da lavadora e aguarde os leds se apagarem.

DOSAGEM AUTOMÁTICA addmix CONCENTRADO ○ CONCENTRADO ○ LÍQUIDO ○ LÍQUIDO ○ DOSAGEM MANUAL PÓ ○ SEM AMACIANTE ○ SABÃO ○ AMACIANTE CAMA E SANHO COLORIDA PRETA RÁPIDO 19 min TÊNIS DELIC ESPECIAL 13 kg

1. Pressione a tecla amaciante até soar o bip e piscar o led que indica a opção líquido. Para alterar a dosagem do amaciante líquido, siga para o passo 3. Para alterar a dosagem do amaciante concentrado, aperte novamente a tecla amaciante e siga para o passo 3.

JEANS PESADO SUJO TAPETE EDREDOM DELICADO SPECIAL PEBADA INTELLIOENT AUTOMÁTICO ALTO MÉDIO IBARO EXTRA BAIXO MOLHO LONGO + AGITAÇÃO MOLHO + AGITAÇÃO MOLHO CURTO + AGITAÇÃO AGITAÇÃO ENRÁGUE CENTRIFUGAÇÃO >>I AVANÇA ETAPAS

1. A alteração da dosagem de amaciante líquido e/ou concentrado (para mais ou para menos) é feita pela tecla nível de água.

ALTO = Mais amaciante

MÉDIO = Dosagem padrão de fábrica

BAIXO = Menos amaciante

    subgraph Stage 1
        F["Concentrado"] --> G["Concentrado"]
        H["Inscrito"] --> I["Inscrito"]
        J["Exercicao: P2"] --> K["Non Amanciante"]
    end

    subgraph Stage 2
        L["Preta"] --> M["RAPISO SPRA"]
        N["DEBADO"] --> O["DEL RADO"]
        P["EXERCICAO"] --> Q["EXERCICAO"]
    end

    subgraph Final Product
        R["INSCRADO"] --> S["ALCRAVADO"]
        T["ALE"] --> U["ALE"]
        V["HATLO"] --> W["HATLO"]
        X["BARO"] --> Y["BARO"]
        Z["EXTRA BANCO"] --> AA["EXTRA BANCO"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#cfc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#cfc,stroke:#333

1. Após ajustar as dosagens de amaciante líquido e/ou concentrado aguarde até soar um bip e os leds se apagarem.

OBS.: Os ajustes ficam armazenados na memória até que sejam alterados novamente. Mesmo que se tire o cabo elétrico da tomada, o ajuste feito não será apagado.

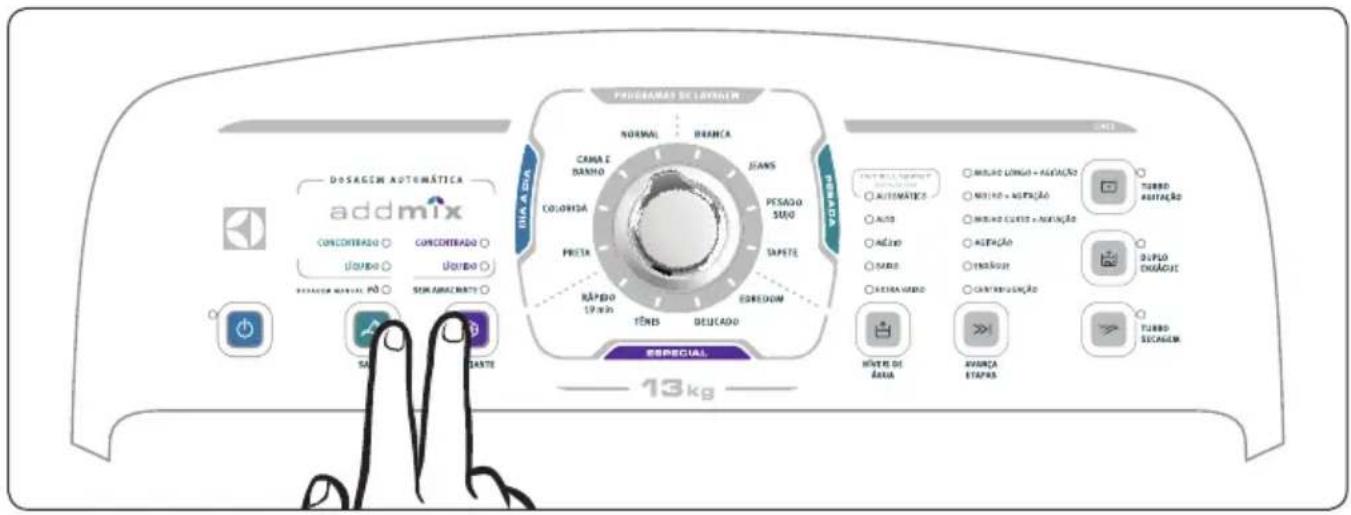

7.3 Instruções para retornar à programação de fábrica

DOSAGEM AUTOMÁTICA addmix CONCRETEADO ○ CONCRETEADO ○ IQUIBO ○ IQUIBO ○ ESTRADE MANUAL RÓ ○ STRADE MATE ○ SAL ▼ ▼ ▼ ▼ ▼ FILA A BHA PROGRAMAS DE LAVEN NORMAL BRANCA CAMA E BAITO JEANS COLORIDA PESADO SISTO PRETA SAPETE RÁPDO 19 min ESREDOM TÊNB DEUCADO ESPECIAL 13 kg AUTOMÁTICO AUTO AUTOMÁTICO AUTO LONGO - ALTRAÇÃO AUTO - ALTRAÇÃO AUTO CUSTE - ALTRAÇÃO AUTO NO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO

Mantenha acionadas as teclas sabão e amaciante, simultaneamente, até soar um bip e os leds se acenderem. Desacione as teclas e aguarde até soar um bip e os leds se apagarem.

OBS.: Os dois tipos de sabão e amaciante retornarão à dosagem média (padrão de fábrica).

8. Limpeza e Manutenção

8.1 Parte Interna

Faça a limpeza da parte interna da Lavadora pelo menos uma vez por mês. Coloque 1 litro de alvejante (água sanitária) dentro do cesto. Seleccione o nível de água Alto e o programa Branca. Deixe a Lavadora completar o ciclo para garantir a total remoção do alvejante.

Esta limpeza deve ser feita para evitar manchas nas roupas, causadas por resíduos acumulados na lavadora em função do uso excessivo de sabão e amaciante.

8.2 Filtro Pega Fiapos

O filtro pega fiapos tem como função reter os fiapos que são eliminados das roupas durante a lavagem, quando utilizados os níveis de água médio e alto. Para conservação e eficiência deste filtro, recomenda-se que ele seja limpo após cada ciclo de lavagem.

fig.1 fig.2 fig.3

Para limpeza do filtro gire e puxe a tampa para cima, até que desencaixe (1). Em seguida pressione as travas laterais (2) para remover o filtro, lave-o em água corrente e se necessário auxiliar a limpeza, utilize uma escova que não danifique a malha do filtro (3).

Encaixe o filtro no seu alojamento, garantindo que está devidamente posicionado. Coloque a tampa no agitador e a encaixe até o final.

O acúmulo de fiapos no filtro pode causar o entupimento da malha. Para limpeza do filtro use água corrente.

Não utilize produtos de limpeza que possam comprometer a malha do filtro.

Durante a lavagem de roupas coloridas, pode ocorrer a liberação de corantes, tingindo a malha do filtro.

8.3 Gaveta

Para limpar a gaveta da Lavadora, proceda da seguinte maneira:

1. Abra a gaveta totalmente.
2. Remova o dispenser de dentro da gaveta distribuidora e lave-o.
3. Se houver necessidade, a parte interna também pode ser limpa com o auxílio de uma escova pequena.
   As peças da gaveta podem ser limpas utilizando água, sabão, um pano ou escova pequena para remover os resíduos.

8.4 Limpeza do Reservatório

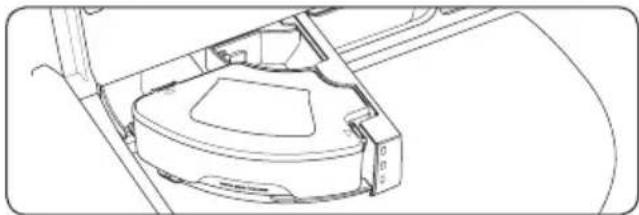

1. Abra a gaveta totalmente

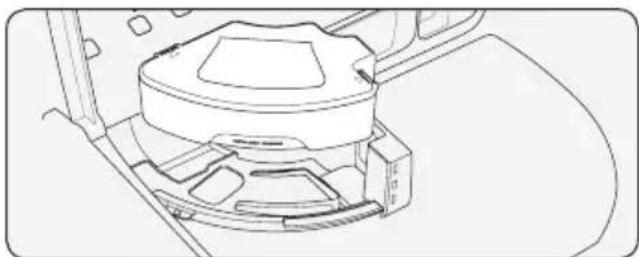

1. Retire o reservatório do produto

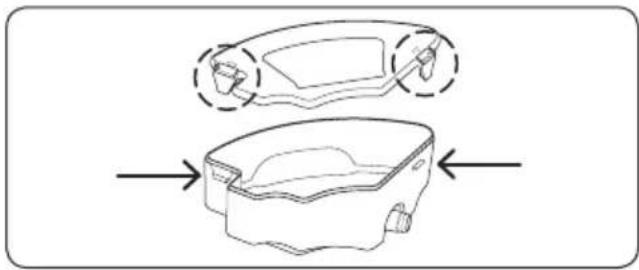

1. Remova a tampa do reservatório aliviando os dois cliques laterais e lave ambos os componentes.

Fecha a entrada de água. Desconecte a extremidade da mangueira da torneira. Limpe o filtro com um jato de água e se houver dificuldades na remoção das impurezas utilize uma pequena escova. Este

procedimento deve ser feito periodicamente para evitar o entupimento do filtro. Caso o filtro esteja danificado e necessite substituição entre em contato com o Serviço Autorizado Electrolux. Não esqueça de recolocar o filtro, conectar a mangueira e abrir novamente a torneira.

A lavadora não deve ser utilizada sem o filtro, sob o risco de danos ao produto e perda da garantia.

8.6 Vidro da Tampa

Após cada lavagem, limpe com um pano macio e úmido.

8.7 Parte Externa

Limpe com água morna e sabão neutro. Após a limpeza, seque com um pano macio. Para evitar acionamentos acidentais, durante a limpeza é recomendável retirar o plugue da tomada.

ATENÇÃO

Jamais limpe sua Lavadora com fluidos inflamáveis como álcool, querosene, gasolina, thinner, solventes, produtos químicos ou abrasivos como detergentes, ácidos ou vinagres.

8.8 Capa Original Electrolux

A capa original Electrolux pode ser adquirida na Rede Nacional de Serviço Autorizado ou através do Serviço de Atendimento ao Consumidor (3004 8778 Capitais e Regiões Metropolitanas ou 0800 728 8778 demais localidades)

9. Solução de Problemas

Assistência ao Consumidor

Caso sua Lavadora de Roupas apresente algum problema de funcionamento, verifique as prováveis

causas e correções. Caso as correções sugeridas não sejam suficientes, chame o Serviço Autorizado Electrolux, que está à sua disposição.

Problema Prováveis Causas Correções
Se a Lavadora não funciona	O botão "Programas de lavagem" não está posicionado corretamente.	Posicione o botão no programa escolhido.
	A tecla Liga Desliga não está com o led aceso.	Pressione a tecla e aguarde por 5 segundos.
	A Lavadora está na etapa do molho. Aguarde o término do molho.
	O plugue não está devidamente conectado na tomada elétrica.	Verifique o plugue e a tomada em que a Lavadora está ligada.
	O circuito elétrico (tomada, cabos, disjun-tores) está em más condições.	Verifique o circuito elétrico, e se necessário, chame um eletricista.
	Falta de energia elétrica. Aguarde o retorno da energia.
	A tampa da Lavadora está aberta. Feche a tampa.
	Foi usado adaptador para tomada ou extensão.	Não utilize adaptador, troque a tomada. Não utilize extensão.
	A tensão da rede está baixa.	Chame um eletricista para verificar a tensão da rede de sua residência.
	A tensão está errada.	Verifique a tensão correta para a sua Lavadora.
Se a agitação está lenta	O programa Delicado foi selecionado.	Durante a lavagem delicada a agitação é mais lenta para não danificar a roupa. Não requer correção.
	Está ligada na tensão errada.	Verifique a tensão correta para sua lavadora.
Se a Lavadora não drena/ não centrifuga	A mangueira de saída de água está alta demais.	Posicione a mangueira a uma altura máxima de 140cm.
	A mangueira de saída está com a ponta submersa em água.	Não deixe a ponta da mangueira de saída ficar submersa quando o tanque estiver cheio.
	A tampa da Lavadora está aberta. Feche a tampa.
	A mangueira de saída de água está dobrada ou estrangulada.	Desobstrua a mangueira.
Se a Lavadora apresenta vibra-ções/ ruídos	A Lavadora não está nivelada.	Nivele a Lavadora e verifique se o piso não está irregular.
	A Lavadora está encostada na parede ou em algum móvel.	Desencoste a Lavadora.
	A roupa está mal distribuída no cesto.	Distribua bem as roupas e não enrole-as no agitador.
	A base de embalagem não foi retirada. Retire toda a embalagem.
	Ruídos durante centrifugação.	A bomba de drenagem fica ligada causando um ruído característico que é normal.
	Ruídos durante o início da centrifugação.	É normal ocorrer em alguns casos o contato interno entre o cesto e a lateral da lavadora. Isso não afeta o funcionamento da lavadora.
Se a Lavadora enche e drena ao mesmo tempo	Foi colocada mais que 20 cm da mangueira na saída de esgoto.	Coloque no máximo 20 cm da mangueira na saída de esgoto.
	A mangueira de saída de água foi emendada.	A mangueira de saída de água não pode ser emendada. Verifique a instalação hidráulica da residência.
	A mangueira de saída de água está baixa demais.	Posicione a mangueira de saída de água a uma altura mínima de 90cm.
Barulho de água dentro da Lavadora	Sistema de balanceamento.	É normal, pois sua lavadora possui um sistema de balanceamento com um líquido que fica dentro do cesto. Este líquido foi especialmente desenvolvido para não causar danos à sua Lavadora.
A água não entra na Lavadora	A torneira está fechada. Abra a torneira para que entre água.
	O filtro da mangueira de entrada de água está entupido.	Limpe o filtro.
	Não sai água da torneira.	Verifique o sistema hidráulico da residência.
	A Mangueira de Entrada de Água está dobrada ou estrangulada.	Desobstrua a mangueira.
	A tensão está errada.	Verifique a tensão correta para sua lavadora.
Se o amaciante e/ou sabão líquido não sai	Amaciante/sabão líquido dentro do reservatório está ressecado.Os reservatórios de Sabão líquido e/ou de Amaciante não estão fechados corretamente.	Realize a limpeza do reservatório. Verifique se a quantidade de sabão líquido e/ou amaciante estão pelo menos no nível mínimo.Pressione os reservatórios até que fiquem fechados completamente.
Se a roupa fica manchada	A quantidade de amaciante e/ou sabão está excessiva.	Use a quantidade recomendada na página 7.
	A água da residência está suja. Instale um	filtro na torneira.
	A limpeza da parte interna da Lavadora não foi feita.	Limpe a Lavadora conforme recomendações.
	Foram misturadas roupas com tipos e cores de tecido muito diferentes	Separe as roupas de acordo com o tipo de cor do tecido conforme Dicas e Conselhos.
	A roupa não é adequada para lavar na máquina.	Observe as instruções na etiqueta da roupa. Ver também Simbolos Internacionais da página 18.
	O alvejante líquido está sendo colocado com a gaveta de alvejante totalmente aberta.	Abrir a gaveta de alvejante somente até a posição intermediária (60°), conforme instruções na página 7 (Alvejante).
Se existem fiapos na roupa	Foram misturadas roupas de diferentes tecidos ou o nível de água selecionado foi inadequado.	Separe as roupas conforme a tabela de programas indicada no painel, ou, conforme Dicas e Conselhos.
Se o cesto abaixo	Sistema de suspensão da Lavadora	É normal que o cesto abaixo quando cheio de água e roupa.
Se a luz azul das opções de lava-gem não acende e a tecla emite um sinal sonoro inter-mitente quando acionada	A opção de lavagem selecionada não é permitida para o programa selecionado, por exemplo:programa Delicado + opção Turbo Agitação;programa Edredom + opção Turbo Agitação;programa Tênis + opção Turbo Agitação;programa Tênis + opção Turbo Secagem;programa Delicado + opção Turbo Secagem.	Não acione essa opção de lavagem para esse programa.
Se a luz azul das opções de lavagem não apaga e a tecla emite um sinal sonoro intermitente quando acionada.	A opção de lavagem selecionada é obrigatória para o programa selecionado e não pode ser desacionado, por exemplo:programa Tênis + opção Duplo Enxágue	Não é permitido desacionar essa opção de lavagem para esse programa.
Se após o início da lavagem, ao tentar acionar uma das opções de lava-gem a luz azul não acende e a tecla emite um sinal sonoro intermitente	Não é possível acionar essa opção durante a execução de uma etapa do ciclo.	Acione a opção antes do início da etapa ou do ciclo.

10. Dicas e Conselhos

• Procure sempre olhar as recomendações de lavagem da etiqueta das roupas antes de lavá-las, para que as mesmas não sejam danificadas.
• Roupas brancas e coloridas devem ser lavadas separadamente para evitar transferência de corantes entre as peças, manchando-as.
• Para verificar se a roupa desbota, umedeça uma parte da roupa, coloque um pedaço de tecido branco sobre a área umedecida e passe com ferro quente. Se a cor do tecido manchar o tecido branco, ela desbota.
• Lave somente tecidos que permitam o uso em lavadoras seguindo as instruções indicadas nas etiquetas das roupas.
• Não use alvejante em roupas de lã, seda, couro e lycra-elastano, para não danificá-las.
• Lave separadamente roupas de algodão e linho, das roupas de material sintético (nylon, elastano...), pois cada tipo de tecido requer uma lavagem diferente
• Não use produtos químicos próprios para lavagem a seco.
• Não utilize a Lavadora para engomar roupas.
• Quando se ausentar da residência por um período prolongado, recomenda-se desligar a lavadora da tomada e fechar a torneira de entrada de água.
• Para obter melhor performance da lavadora e evitar danos às roupas, é recomendado que sempre coloque as roupas pesadas e/ou volumosas embaixo.

Eliminação de Manchas

É possível que determinadas manchas não sejam eliminadas com água e sabão. Aconselhamos, portanto, cuidados especiais antes da lavagem.

• Sangue: Enxágüe com água fria, aplique água oxigenada (volume 10) sobre a mancha e lave normalmente.
• Gordura: Aplique talco sobre a mancha, espere alguns minutos, retire o excesso de talco e lave normalmente.
• Ferrugem: Aplique mistura de sal e limão ou produto específico contra ferrugem, deixe agir por alguns minutos e lave normalmente. Nas manchas antigas, a estrutura do tecido pode ter sido atacada e rasgar mais facilmente.
• Mofo: Para roupas brancas resistentes a cloro, lave com alvejante. Para roupas coloridas e não resistentes a cloro, lave a região manchada com leite.
• Tinta esferográfica: Coloque a região manchada sobre tecido absorvente, umedeça com acetona (exceto em seda artificial) ou álcool, esfregue com escova e lave normalmente.
• Batom: Aplique acetona (exceto em seda artificial) ou álcool sobre a mancha, deixe agir por alguns minutos e lave normalmente.

Protegendo o Meio Ambiente

Se tiver que lavar uma quantidade menor de roupas coloque somente a quantidade adequada de água usando o botão "Níveis de Água".

Aproveite a água da lavagem e enxágue para outros serviços de limpeza como em pisos e calçadas. Para isto basta direcionar a mangueira da saída de água para o tanque deixando-o fechado.

Evite colocar sabão em demasia para não ter que repetir o enxágue desnecessariamente.

ATENÇÃO

• Não transporte a lavadora com os reservatórios de sabão e amaciante cheios, pois estes produtos podem vazar e causar danos ao produto. Retire os reservatórios ou esvazie os mesmos e realize o transporte.
• Retire os objetos dos bolsos (pregos, palitos, alfinetes, clips, parafusos, moedas, etc.) Eles podem causar sérios danos a Lavadora e às roupas, podendo ocasionar a perda da garantia;
• Coloque pequenas peças dentro de fronhas ou sacos apropriados, para não danificá-las;
• Feche os botões de pressão e zíperes para que não estraguem e não prendam em outras roupas;

- Reforce ou retire os botões frouxos;

- É recomendável não lavar as roupas e cobertores de animais domésticos, pois o excesso de pelos pode danificar a lavadora;

- É recomendável cerzir ou remendar as peças esgarçadas, para que não estraguem;

- Para lavar cortinas, amarre a parte que contém os rodízios e/ou ganchos dentro de um saco próprio para a lavagem de roupas, eliminando assim a necessidade de retirá-los.

1 COSKYO

Peso das Roupas

A capacidade máxima desta lavadora se refere a uma carga padrão de 13kg, composta por lençóis, fronhas e toalhas de algodão, cuja composição, dimensão e gramatura são especificados na Portaria do Ministério do Desenvolvimento, Indústria e Comércio Exterior - MDCI, nº 185.

A tabela de peso das roupas é orientativa. Para um bom desempenho do seu produto o volume das roupas deve ser considerado, prevalecendo sobre o peso das roupas. Por exemplo, artigos com enchimento de espuma, tecidos sintéticos e edredom podem estar abaixo do limite da capacidade, mas o volume é maior que a capacidade do cesto e não permite o acomodamento de 15kg desse tipo de roupa.

Por outro lado, tecidos pesados (exemplo: calças jeans, toalhas de banho) que ficam compactados dentro do cesto da lavadora podem prejudicar a performance de lavagem.

Tabela de Peso das Roupas
Peso orientativo de roupa seca
Tipo de Roupa Peso (g)
Fralda 50
Roupas íntimas 50
Camiseta 150
Camisa 250
Calça de Brim/Jeans 800
Calça de Brim/Jeans Infantil 400
Conjunto Moleton Adulto 700
Conjunto Moleton Infantil 500
Pijama 400
Fronha 120
Lençol de Solteiro 500
Lençol de Casal 800
Colcha de Solteiro 1.000
Colcha de Casal	1.300
Toalha de Rosto	200
Toalha de Banho	500
Toalha de Mesa	500
Pano de Prato	80
Edredom Solteiro	900
Edredom Casal	1.800

11. Símbolos Internacionais

Estes símbolos são apresentados nas etiquetas das roupas, com o objetivo de ajudar a selecionar a melhor maneira de tratá-las.

Não passar a ferro Limpeza a seco profissional Limpeza a seco profissional com qualquer solvente Limpeza a seco profissional em solvente específico Não limpar a seco Limpeza a seco profissional de processo normal com hidrocarboneto Secagem na horizontal Secagem por gotejamento Secagem em varal Não secar em secadora Secagem natural Secar em Secadora a temperatura normal a baixa temperatura Lavagem normal Lavagem suave Lavagem muito suave Máxima temperatura de lavagem 95°C Máxima temperatura de lavagem 60°C Máxima temperatura de lavagem 40°C Máxima temperatura de lavagem 30°C Lavagem à mão Não lavar Pode ser lavada com alvejante Pode ser lavada com alvejante à base de cloro Não pode ser lavada com alvejante Passar a ferro Passar a ferro quente máxima temperatura 200°C Passar a ferro quente máxima temperatura 150°C Passar a ferro quente máxima temperatura 110°C

12. Diagrama Elétrico
        AI[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AJ[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AK[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AL[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AM[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AN[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AO[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AP[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AQ[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AR[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AS[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AT[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AU[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AV[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AW[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
        AX[BR BRANCO PR PRETO VM VERMELHO AZ AZUL CZ CINZA LR LARANJA AM AMARELO LI LILAS AZCL AZUL CIARO VD-AM VERDE-AMARELO MR MARROM RS ROSA
    end

    style PLACAFORES fill:#f9f,stroke:#333
    style REDE INFERIOR fill:#ccf,stroke:#333
    style PLACAFORES fill:#cfc,stroke:#333
    style REDE INFERIOR fill:#fcc,stroke:#333

ATENÇÃO

Retire o cabo elétrico da tomada antes de executar qualquer reparo ou manutenção, para não ocorrer o risco de choque elétrico. O descumprimento desta recomendação pode resultar em danos sérios ou morte.

13. Especificações Técnicas

Tensão da Lavadora	127V	220V
Peso líquido 48 kg 48 kg
Dimensões (altura×largura×profundidade) 104×66×70 cm	104×66×70 cm
Altura máxima com a tampa aberta 148 cm 148 cm
Número de programas 12 12
Capacidade de Roupa Seca ** 13 kg 13 kg
Frequência 60Hz 60Hz
Consumo médio de energia/Programa Pesado Sujo 0,40 kWh / ciclo 0,40 kWh / ciclo
Rotação na centrifugação*** 730 rpm 730 rpm
Pressão de entrada de água	2,4 a 81 metros de coluna d'água (0,02 a 0,8 MPa)	2,4 a 81 metros de coluna d'água (0,02 a 0,8 MPa)

*Os níveis de tensão de alimentação com o qual este aparelho opera são estabelecidos nos "Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional (PRODIST)" da ANEEL (Agência Nacional de Energia Elétrica).

** Esta capacidade refere-se a uma carga padrão de 13kg, composta por lençóis, fronhas e toalhas de algodão, cuja composição, dimensão e gramatura são especificadas na Portaria do Ministério do Desenvolvimento, Indústria e Comércio Exterior - MDCI, nº 185.

*** Com a lavadora vazia e tensão nominal.

Variação Admissível de Tensão
127V	220V
Mínima: 116V	Mínima: 201V
Máxima: 133V	Máxima: 231V

Obs.: Caso seja necessária a utilização de transformador, use um com potência de no mínimo 3000VA para lavadoras 127V ou 220V.

Caso a tensão de alimentação do aparelho esteja fora dos limites indicados na tabela Variação Admissível de Tensão, solicite à concessionária de energia a adequação dos níveis de tensão ou

instale um regulador de tensão (estabilizador) com potência não inferior a 3000VA. Danos ao aparelho poderão ocorrer se houver, no local da instalação, variação de tensão fora dos limites especificados (vide tabela citada acima) ou quedas frequentes no fornecimento de energia.

Consumo aproximado de água por ciclo(em vazio, sem Duplo Enxágue e com pressão de entrada de água de 0,24MPa)

Nível Extra Baixo: 60 litros

Nível Baixo: 98 litros

Nível Médio: 130 litros

Nível Alto: 198 litros

com Duplo Enxágue

Nível Tênis: 156 litros

IMPORTANTE

Esta Lavadora deve ser utilizada somente para uso doméstico.

A utilização fora do recomendado implica em perda da garantia, conforme condições apresentadas neste manual página 22.

Anotações

A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente nota fiscal de venda ao consumidor correspondente ao produto a ser garantido com identificação, obrigatoriamente, de modelo e características de produto;
2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir da data da emissão da nota fiscal preenchida conforme disposição do item “1” deste certificado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.

1. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de nota fiscal de venda ao consumidor, ou produtos cuja nota fiscal esteja preenchida incorretamente (observar orientação do item “1” deste certificado);

2. Para os produtos modelo LTA13, subsequentemente a garantia de 12 (doze) meses mencionada no item “2”, a fabricante concede garantia suplementar de 24 (vinte e quatro) meses aplicável exclusivamente aos vícios provenientes de oxidação e/ou corrosão natural, eventualmente identificados no gabinete ou em seus itens metálicos;

3. Exclui-se da garantia suplementar mencionada no item "4", casos de corrosão provocada por riscos, deformações ou similares decorrentes da utilização do produto, bem como consequentes da aplicação de produtos químicos, abrasivos ou similares que danifiquem a qualidade do material componente do gabinete;

Condições desta Garantia:

1. Qualquer defeito que for constatado neste produto deve ser imedia-tamente comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência, cujo contato e endereço pode ser encontrado na relação que acompanha o produto, no site da fabricante (www.electrolux.com.br), ou, informado pelo Serviço de Atendimento ao Consumidor Electrolux.

2. Esta garantia abrangé a substituição de peças que apresentem ví- cios constatados como de fabricação, além da mão de obra utilizada no respectivo reparo.

3. Peças móveis ou removíveis como filtros que acompanham o produto são garantidos contra vícios de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão da nota fiscal de compra do produto.

A Garantia perderá a Validade quando:

1. Houver remoção e/ou alteração do número de série ou da etiqueta de identificação do produto.

2. O produto for instalado ou utilizado em desacordo com o Manual de Instruções e utilizado para fins diferentes do uso doméstico (uso comercial, laboratorial, industrial, etc.). Também não terão nenhum tipo de cobertura pelas garantias (legal e contratual), indenização e/ou res-

sarcimento, materiais ou alimentos armazenados no interior do produto utilizado para os fins citados.

1. O produto for ligado em tensão diferente a qual foi destinado.
2. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou entidades não credenciadas pela Electrolux do Brasil S.A.
3. O defeito for causado por acidente ou má utilização do produto pelo Consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

1. Despesas com Instalação do produto.
2. Produtos ou peças danificadas por acidente de transporte ou manuseio, riscos, amassamentos ou atos e efeitos da natureza.
3. O não funcionamento ou falhas decorrentes de problemas de fornecimento de energia elétrica e/ou falta de água no local onde o produto está instalado.
4. Despesas com transporte, peças, materiais e mão de obra para preparação do local onde será instalado o produto (ex. rede elétrica, conexões elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).
5. Chamadas relacionadas unicamente a orientação de uso constantes no Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

1. As despesas de deslocamento do Serviço Autorizado, para atendimento de produtos instalados fora do município de sua sede, obedecerão os seguintes critérios:

a) para situações existentes nos primeiros 90 (noventa) dias seguintes à data de emissão da nota fiscal de venda ao Consumidor, as despesas serão suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à data da emissão da nota fiscal de venda ao Consumidor, as despesas serão suportadas única e exclusivamente pelo Consumidor.
20. As despesas decorrentes e consequentes de instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do Consumidor.

1. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurídica habilitada a fazer exceções ou assumir compromissos, em seu nome, referente ao presente certificado de garantia.

2. Este CERTIFICADO DE GARANTIA é válido apenas para produtos vendidos e utilizados no território brasileiro, sendo que qualquer dúvida sobre as disposições do mesmo devem ser esclarecidas pelo manual de instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao Consumidor Electrolux.

3. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou o Serviço de Atendimento ao Consumidor.

Electrolux do Brasil S.A.

R. Ministro Gabriel Passos, 360

Fone: 41 3371-7000

CEP 81520-900

Curitiba - PR - Brasil

REGISTRE SEU PRODUTO REGISTRAE SEU PRODUTO
