Tipo de produto	Geladeira
Marca	Electrolux
Modelo	EN3601MOW
Dimensões (A x L x P)	178 cm x 60 cm x 65 cm
Peso	62 kg
Alimentação elétrica	220-240 V, 50 Hz
Classe energética	E (UE 2017/1369)
Consumo anual de energia	221 kWh/ano
Capacidade total	300 L
Capacidade do frigorífico	220 L
Capacidade do congelador	80 L
Tipo de descongelação	Frost Free (sem gelo)
Nível de ruído	39 dB
Gás refrigerante	R600a (isobutano)
Funções principais	Compartimento MultiFlow, controlo eletrónico, iluminação LED
Limpeza e manutenção	Limpar com pano húmido e detergente neutro; condutas de ar desobstruídas
Segurança	Fecho de segurança para crianças, pés niveladores
Peças sobresselentes	Disponíveis no serviço autorizado Electrolux
Garantia	2 anos (legal), 10 anos no motor (condições)
Reversibilidade da porta	Sim, manual de instruções incluído

Perguntas frequentes - EN3601MOW ELECTROLUX

Como instalar corretamente o meu refrigerador Electrolux EN3601MOW?

Certifique-se de que o aparelho está nivelado utilizando os pés ajustáveis. Deixe um espaço mínimo de 5 cm nas laterais e 10 cm na parte traseira para ventilação. Ligue a uma tomada com ligação à terra.

Qual a temperatura ideal para o frigorífico e congelador?

A temperatura recomendada para o frigorífico é de 4°C e para o congelador de -18°C. Use o painel de controlo para ajustar.

Como descongelar o aparelho?

O modelo EN3601MOW possui tecnologia Frost Free, ou seja, não necessita de descongelação manual. O sistema elimina o gelo automaticamente.

O que fazer se o refrigerador não estiver a arrefecer?

Verifique se a porta está bem fechada, se a temperatura está regulada corretamente e se as entradas de ar não estão obstruídas. Se o problema persistir, contacte o serviço técnico.

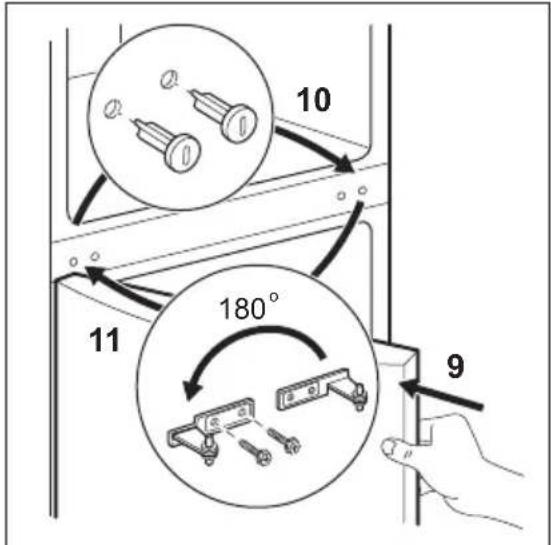

Como inverter o sentido de abertura da porta?

Consulte o manual de instruções para reverter a porta. Necessita de uma chave de fendas e, em alguns casos, de um auxiliar para segurar a porta.

Como limpar o interior do refrigerador?

Desligue o aparelho e remova os alimentos. Limpe com um pano macio e detergente neutro. Evite produtos abrasivos. Seque bem antes de religar.

O aparelho faz barulho. É normal?

Sim, alguns ruídos são normais (funcionamento do compressor, circulação de gás). Se ouvir batidas ou zumbidos anormais, verifique se está nivelado ou contacte assistência.

Como reduzir o consumo de energia?

Não coloque alimentos quentes no interior, mantenha as portas fechadas, regule a temperatura conforme a necessidade e limpe as borrachas de vedação periodicamente.

O que fazer em caso de falha de energia?

Mantenha as portas fechadas. O congelador mantém a temperatura por cerca de 12-24 horas. Não recongele alimentos descongelados sem verificar se estão seguros.

Onde posso encontrar peças de substituição?

As peças originais estão disponíveis através do serviço autorizado Electrolux. Consulte o site oficial ou a loja onde adquiriu o aparelho.

MANUAL DE UTILIZADOR EN3601MOW ELECTROLUX

1. INFORMAÇÕES DE SEGURANÇA.... 23
2. INSTRUÇÕES DE SEGURANÇA....24
3. DESCRÊNCIA DO PRODUTO....26
4. FUNCIONAMENTO....27
5. ANTES DA PRIMEIRA UTILIZAÇÃO....27
6. UTILIZAÇÃO DIÁRIA....28
7. SUGESTÕES E DICAS.... 30
8. MANUTENÇÃO E LIMPEZA....32
9. RESOLUÇÃO DE PROBLEMAS....33
10. INSTALAÇÃO.... 36
11. INFORMAÇÃO TÉCNICA....39

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

www.registerelectrolux.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar o nosso Centro de Assistência Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.

A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. ⚠INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

1.2 Segurança geral

- Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como:

- Turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho; - Utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.

• Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante.

• Não danifique o circuito de refrigeração.

• Não utilize aparelhos eléctricos dentro dos compartimentos do aparelho destinados a alimentos, a não ser que sejam do tipo recomendado pelo fabricante.

• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.
• Não guarde substâncias explosivas, como latas de aerossóis com agente de pressão inflamável, dentro do aparelho.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência ou por uma pessoa igualmente qualificada, para evitar perigos.
• Se o aparelho estiver equipado com um dispositivo de fazer gelo ou um dispensador de água, encha-os apenas com água potável.
• Se o aparelho necessitar de uma ligação de água, ligue-o apenas a uma fonte de água potável.
• A pressão da água fornecida tem de estar entre um mínimo de 1 bar (0,1 MPa) e um máximo de 10 bar (1 MPa).

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA!

A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de protecção.

• Certifique-se de que o ar pode circular em torno do aparelho.

• Aguarde pelo menos 4 horas antes de ligar o aparelho à fonte de alimentação. Isto permite que o óleo regresse ao compressor.
• Não instale o aparelho perto de radiadores, fogões, fornos ou placas.
• A parte posterior do aparelho deve ficar virada para uma parede.
• Não instale o aparelho em locais com luz solar directa.
• Não instale este aparelho em locais demasiado húmidos ou frios, como anexos exteriores, garagens ou caves.

PORTUGUÊS25

2.2 Ligação eléctrica

ADVERTÊNCIA!

Risco de incêndio e choque eléctrico.

• O aparelho tem de ficar ligado à terra.
• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.
• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica os componentes eléctricos (por ex. a ficha e o cabo de alimentação eléctrica, compressor). Contacte a
• O cabo de alimentação eléctrica deve ficar abaixo do nível da ficha de alimentação.
• Ligue a ficha à tomada de alimentação eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

2.3 Utilização

ADVERTÊNCIA!

Risco de ferimentos, queimaduras, choque eléctrico ou incêndio.

• Não altere as especificações deste aparelho.
• Não coloque dispositivos eléctricos (por ex. máquinas de fazer gelados) no interior do aparelho, excepto se forem autorizados pelo fabricante.

• Tenha cuidado para não provocar danos no circuito de refrigeração. Contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental. Este gás é inflamável.

• Se ocorrerem danos no circuito de refrigeração, certifique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão.

• Não permita que objectos quentes toquem nas peças de plástico do aparelho.
• Não coloque bebidas gaseificadas dentro do congelador. Isto irá criar pressão no recipiente da bebida.
• Não guarde gases e líquidos inflamáveis no aparelho.
• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.
• Não toque no compressor ou no condensador. Estes estão quentes.
• Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas.
• Ao retirar um gelado do aparelho, não o coma de imediato. Aguarde alguns minutos.
• Não volte a congelar alimentos que já foram descongelados.
• Cumpra as instruções de armazenamento das embalagens dos alimentos congelados.

2.4 Manutenção e limpeza

ADVERTÊNCIA!

Risco de ferimentos ou danos no aparelho.

• Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.
• Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento A manutenção e o recarregamento só devem ser efectuados por uma pessoa qualificada.
• Inspeccione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada fica acumulada na parte inferior do aparelho.

2.5 Eliminação

ADVERTÊNCIA!

Risco de ferimentos ou asfixia.

• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Remova a porta para evitar que crianças ou animais de estimação fiquem fechados no interior do aparelho.

- O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono.

- A espuma de isolamento contém gás inflamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

- Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor.

3. DESCRIÇÃO DO PRODUTO

3.1 Visão geral do produto

1 Gavetas para legumes
2 Prateleiras do compartimento
3 Prateleira para garrafas
4 Painel de comandos
5 Prateleiras da porta

6 Prateleira para garrafas
7 Cestos do congelador
8 Placa de características

4. FUNCIONAMENTO

4.1 Painel de comandos

1 Regulador da temperatura
2 Posição OFF do combinado

4.2 Ligar

Rode o regulador de temperatura no sentido horário para um valor médio.

4.3 Desligar

Para desligar o aparelho, rode o regulador da temperatura para a posição "O".

4.4 Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda assim:

• rode o Regulador de Temperatura para definições inferiores para obter a frescura mínima.
• rode o Regulador de Temperatura para definições superiores para obter a frescura máxima.

Normalmente, uma definição média é a mais adequada.

No entanto, a regulação exacta deve ser escolhida tendo em conta que a

5. ANTES DA PRIMEIRA UTILIZAÇÃO

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

temperatura no interior do aparelho depende do seguinte:

• temperatura ambiente;
- frequência de abertura da tampa;
- quantidade de alimentos armazenados;
- localização do aparelho.

Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver regulado para a temperatura mais baixa, pode funcionar continuamente e provocar a formação de gelo na parede posterior. Neste caso, o selector deve ser colocado num valor correspondente a temperatura mais elevada para permitir a descongelação automática e reduzir o consumo de energia.

5.1 Primeira activação

CUIDADO!

Antes de ligar a ficha na tomada eléctrica e ligar o aparelho pela primeira vez, deixe-o repousar na vertical durante pelo menos 4 horas. Isto garante tempo suficiente para que o óleo volte ao compressor. Caso contrário, poderão ocorrer danos no compressor e nos componentes electrónicos.

5.2 Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e detergente

6. UTILIZAÇÃO DIÁRIA

6.1 Congelação de alimentos frescos

O compartimento do congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo.

Para congelar alimentos frescos, não é necessário alterar a definição média.

No entanto, para uma operação de congelação mais rápida, rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Neste estado, a temperatura do compartimento do frigorífico pode descer abaixo dos 0 °C. Se isto ocorrer, volte a definir o regulador da temperatura para uma definição mais quente.

Coloque os alimentos frescos a congelar no compartimento inferior.

A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características, situada no interior do aparelho.

O processo de congelação demora 24 horas: não introduza novos alimentos para congelar durante este período.

neutro, para remover o cheiro típico de um produto novo, e seque minuciosamente.

CUIDADO!

Não utilize detergentes ou pós abrasivos, pois estes produtos danificam o acabamento.

5.3 Conservação de alimentos ultracongelados

Quando ligar o aparelho, ou após um período de inactividade, é aconselhável colocá-lo na regulação mais fria durante pelo menos 2 horas antes de introduzir alimentos ultracongelados.

Após 2 horas, pode ser reposta a temperatura necessária.

6.2 Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, deixe o aparelho funcionar pelo menos 2 horas antes de colocar produtos no compartimento.

As gavetas do congelador permitem encontrar a embalagem pretendida com rapidez e facilidade. Se pretender armazenar grandes quantidades de alimentos, retire todas as gavetas, excepto a gaveta inferior que deve ficar no seu sítio para permitir uma boa circulação de ar. Pode colocar alimentos que fiquem salientes até 15 mm da porta em todas as prateleiras.

ADVERTÊNCIA!

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a energia estiver desligada durante mais tempo do que o "Tempo de autonomia" indicado na tabela de características técnicas, os alimentos descongelados terão de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).

6.3 Descongelação

Antes de serem utilizados, os alimentos congelados e ultra-congelados podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os artigos pequenos podem ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção demora mais tempo.

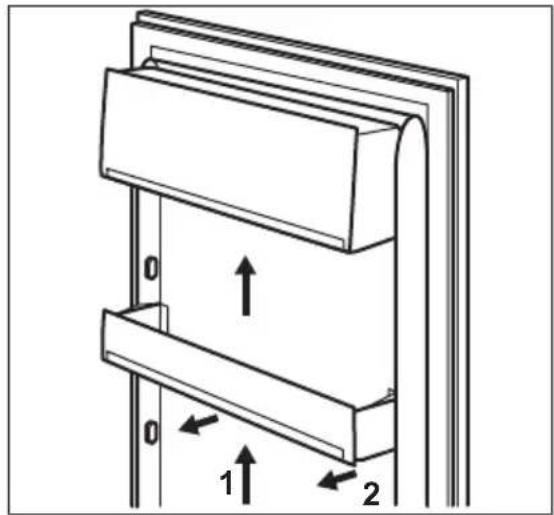

6.4 Posicionamento das prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de várias dimensões, as prateleiras da porta podem ser colocadas a diferentes alturas.

1. Puxe gradualmente a prateleira na direcção das setas até que ela se desencaixe.
2. Volte a colocar conforme necessário.

Não desloque a prateleira inferior da porta para garantir uma circulação de ar correcta.

6.5 Prateleiras móveis

As paredes do frigorífico estão equipadas com uma série de calhas que permitem posicionar as prateleiras conforme desejado.

Algumas prateleiras devem ser elevadas pela extremidade traseira para permitir a sua remoção.

Não desloque a prateleira de vidro que tapa a gaveta de legumes, para garantir uma circulação de ar correcta.

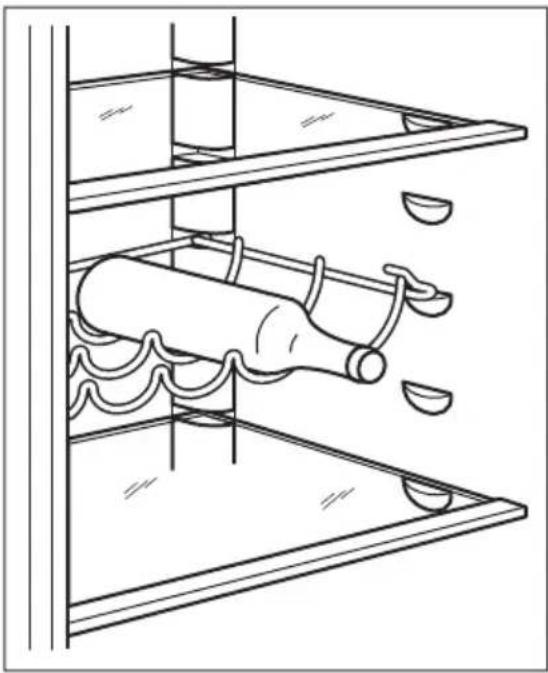

6.6 Prateleira para garrafas

Coloque as garrafas (com a abertura voltada para a frente) na prateleira préposicionada.

Coloque apenas garrafas fechadas.

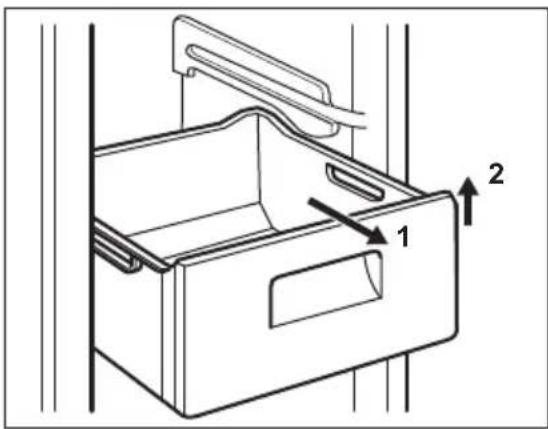

6.7 Remoção dos cestos de congelação do congelador

Os cestos de congelação têm um batente limitador para evitar a sua remoção

7. SUGESTÕES E DICAS

7.1 Sons de funcionamento normais

Os seguintes sons são normais durante o funcionamento:

• Um som de gorgolejar ou borbulhar quando o refrigerante está a ser bombeado.
• Um som sibilante e ritmado proveniente do compressor quando o refrigerante está a ser bombeado.
• Um ruído repentino de estilhaçar no interior do aparelho, causado pela dilatação térmica (fenómeno físico natural e não perigoso).
• Um ruído de clique proveniente do regulador de temperatura quando o compressor é ligado e desligado.

7.2 Conselhos para poupar energia

- Não abra a porta muitas vezes nem a deixe aberta mais tempo do que o absolutamente necessário.

acidental ou queda. Quando retirar um cesto do congelador, puxe-o na sua direcção e, ao atingir o batente, retire o cesto inclinando a parte dianteira para cima.

Para voltar a colocá-lo, levante ligeiramente a parte dianteira do cesto para o introduzir no congelador. Assim que passar pelos batentes, empurre os cestos para a devida posição.

- Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática e poupa no consumo de electricidade.

- Se existirem, não retire os acumuladores de frio do cesto do congelador.

7.3 Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico;
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte;

PORTUGUÊS31

- posicione os alimentos de modo a que o ar possa circular livremente em redor.

7.4 Conselhos para a refrigeração

Conselhos úteis:

• Carne (todos os tipos): introduza em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.
• Por motivos de segurança, guarde desta forma apenas por um dia ou dois.
• Alimentos cozinhados, pratos frios, etc.: devem estar cobertos e podem ser colocados em qualquer prateleira.
• Fruta e legumes: devem ser bem lavados e colocados nas gavetas especiais fornecidas.
• Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.
• Garrafas: devem ter uma tampa e devem ser colocadas na prateleira de garrafas ou na prateleira de garrafas da porta.
• Produtos como bananas, batatas, cebolas e alho não devem ser guardados no frigorífico se não estiverem embalados.

7.5 Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características;
• o processo de congelação demora 24 horas; Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de boa qualidade, frescos e bem limpos;
• prepare os alimentos em pequenas quantidades para permitir que sejam

rápida e completamente congeladas e para poder descongelar apenas a quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• não permita que os alimentos frescos e não congelados entrem em contacto com os alimentos já congelados, evitando assim o aumento da temperatura dos alimentos congelados;
• os alimentos magros conservam-se melhor e durante mais tempo do que o alimentos gordos; o sal reduz o tempo de conservação dos alimentos;
• os alimentos podem causar queimaduras de gelo na pele quando tocados imediatamente após a sua remoção do compartimento do congelador, devido à congelação da água;
• é aconselhável que anote a data de congelação em cada embalagem para poder controlar o tempo de armazenamento.

7.6 Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.

8. MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

8.1 Avisos gerais

CUIDADO!

Desligue o aparelho da tomada eléctrica antes de qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na unidade de refrigeração, pelo que a manutenção e a recarga devem ser efectuadas exclusivamente por técnicos autorizados.

Os acessórios e as peças deste aparelho não podem ser lavados na máquina de lavar loiça.

Não puxe, não desloque, nem danifique quaisquer tubos e/ou cabos no interior do aparelho.

O equipamento tem de ser limpo regularmente:

1. Limpe o interior e os acessórios com água morna e um pouco de detergente neutro.
2. Verifique regularmente os vedantes da porta e limpe-os para garantir que estão limpos e sem resíduos.
3. Enxagúe e seque cuidadosamente.
4. Se estiver acessível, limpe o condensador e o compressor na parte de trás do aparelho com uma escova.

Esta operação vai melhorar o desempenho do aparelho e reduzir o consumo de electricidade.

8.3 Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor motorizado pára, durante o funcionamento normal. A água resultante da descongelação é drenada por um canal para um recipiente especial colocado na parte traseira do aparelho, sobre o compressor motorizado, onde evapora.

É importante limpar periodicamente o orifício de descarga da água da descongelação, no centro do canal do compartimento do frigorífico, para evitar o transbordamento de água para os alimentos.

Nunca utilize objectos metálicos afiados para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além dos recomendados pelo fabricante. Um aumento da temperatura das embalagens dos alimentos congelados, durante a descongelação, pode reduzir o tempo de armazenamento seguro.

Cerca de 12 horas antes de descongelar, seleccione uma temperatura inferior para criar uma reserva de frio suficiente para a interrupção do funcionamento.

Haverá sempre a formação de uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior.

Descongele o congelador quando a camada de gelo atingir uma espessura de 3 a 5 mm.

1. Desligue o aparelho ou retire a ficha da tomada eléctrica.
2. Retire os alimentos armazenados, embrulhe-os em várias folhas de jornal e coloque-os num local frio.

ADVERTÊNCIA!

Não toque nos alimentos congelados com as mãos molhadas. Poderia ficar com as mãos coladas aos alimentos.

1. Deixe a porta aberta, coloque o raspador de plástico no local adequado no fundo ao centro e coloque uma bacia por baixo para recolher a água descongelada.

9. RESOLUÇÃO DE PROBLEMAS

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

Para acelerar o processo de descongelação, coloque uma panela com água quente no compartimento do congelador. Retire os pedaços de gelo que se tenham partido antes do fim da descongelação.

1. Quando a descongelação terminar, seque o interior minuciosamente e guarde o raspador para utilização futura.

2. Ligue o aparelho. Após 4 horas, volte a colocar os alimentos no compartimento do congelador.

8.5 Períodos de inactividade

Quando não utilizar o aparelho durante longos períodos, adopte as seguintes precauções:

1. Desligue o aparelho da alimentação eléctrica.
2. Retire todos os alimentos.
3. Descongele (se necessário) e limpe o aparelho e todos os acessórios.
4. Deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

ADVERTÊNCIA!

Se o aparelho permanecer ligado, peça a alguém para o verificar com alguma regularidade, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

9.1 O que fazer se...

Problema Causa possível Solução
O aparelho não funciona. O aparelho está desligado. Ligue o aparelho.
A ficha não está correcta-mente introduzida na toma-da eléctrica.		Ligue a ficha correctamente na tomada eléctrica.
Não existe voltagem na tomada eléctrica.		Ligue outro aparelho eléctri-co na tomada eléctrica. Contacte um electricista qualificado.
O aparelho emite demasia-do ruído.	O aparelho não está apoia-do correctamente.	Verifique se o aparelho está estável.
A lâmpada não funciona. A lâmpada está em espera. Feche e abra a porta.
	A lâmpada está avariada. Consulte “Substituir a lâmp-ada”.
O compressor funciona continuamente.	A temperatura está regula-da incorrectamente.	Consulte o capítulo “Fun-cionamento”.
Foram colocados muitos alimentos para congelar ao mesmo tempo.		Aguarde algumas horas e volte a verificar a tempera-tura.
A temperatura ambiente es-tá demasiado elevada.		Consulte a classe climática na placa de características.
Os alimentos colocados no aparelho estavam demasia-do quentes.		Deixe que os alimentos ar-refeçam até à temperatura ambiente antes de os guar-dar.
	A porta não está bem fe-chada.	Consulte “Fechar a porta”.
Existe demasiado gelo acu-mulado.	A porta não está bem fe-chada ou a junta da porta está deformada/suja.	Consulte “Fechar a porta”.
	O tampão de drenagem da água não está colocado correctamente.	Coloque o tampão de dre-nagem da água na posição correcta.
	Os alimentos não estão embalados correctamente.	Embale melhor os alimen-tos.
	A temperatura está regula-da incorrectamente.	Consulte o capítulo “Fun-cionamento”.
Há água que escorre para o frigorífico.	A saída de água está ob-struída.Há alimentos a impedir que a água escorra para o co-lector de água.	Limpe a saída de água.Certifique-se de que os ali-mentos não tocam na par-ede traseira.
A porta está desnivelada ou toca na grelha de ventila-ção.	O aparelho não está nivelado.	Consulte “Nivelamento”.
A temperatura no aparelho está demasiado baixa/alta.	O regulador de temperatura não está bem posicionado.	Seleccione uma tempera-tura mais alta/baixa.
	A porta não está bem fe-chada.	Consulte “Fechar a porta”.
	A temperatura de algum produto está demasiado el-evada.	Deixe que a temperatura dos alimentos diminua até à temperatura ambiente an-tes de os guardar.
	Guardou demasiados ali-mentos ao mesmo tempo.	Guarde menos alimentos ao mesmo tempo.
	A espessura do gelo acu-mulado é superior a 4-5 mm.	Descongele o aparelho.
	A porta foi aberta muitas vezes.	Abra aporta apenas quando for mesmo necessário.
	Não há circulação de ar frio no interior do aparelho.	Certifique-se de que o ar frio pode circular no interior do aparelho.

9.2 Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas da porta defeituosas. Contacte o Centro de Assistência Técnica.

9.3 Substituir a lâmpada

1. Desligue o aparelho.
2. Pressione a parte móvel para soltar a tampa da lâmpada (1).
3. Retire a tampa da lâmpada (2).
4. Substitua a lâmpada por uma da mesma potência e especialmente

concebida para aparelhos domésticos.

1. Instale a tampa da lâmpada.
2. Ligue o aparelho à tomada eléctrica.
3. Abra a porta. Certifique-se de que a lâmpada acende.

Este aparelho deve ser instalado num espaço interior seco e bem ventilado, onde a temperatura ambiente corresponda à classe climática indicada na placa de características do aparelho:

Classe climática	Temperatura ambiente
SN +10 °C a +32 °C
N +16 °C a +32 °C
ST +16 °C a +38 °C
T +16 °C a +43 °C

Podem ocorrer alguns problemas de funcionamento em alguns tipos de modelos se estiverem a funcionar fora destas condições. O funcionamento correcto só pode ser garantido no intervalo de temperaturas indicado. Se tiver dúvidas em relação ao local onde deve instalar o aparelho, contacte o vendedor, o nosso serviço de apoio ao cliente ou o serviço de assistência técnica mais próximo.

10.2 Localização

O aparelho deve ser instalado num local afastado de fontes de calor, como radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente atrás do aparelho. Para garantir o melhor desempenho possível se o aparelho estiver debaixo de uma unidade suspensa na parede, a distância mínima entre o topo do aparelho e a unidade de parede deve ser pelo menos 100 mm. Em todo o caso, deve-se evitar colocar o aparelho debaixo de uma unidade suspensa na parede. O nivelamento preciso é garantido por um ou vários pés ajustáveis na base do aparelho.

10.3 Ligação eléctrica

• Antes de ligar a ficha na tomada, certifique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede eléctrica da sua casa.
• O aparelho tem de ficar ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para esse fim. Se a tomada eléctrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra as normas actuais; consulte um electricista qualificado.
• O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.
• Este aparelho está em conformidade com as Directivas da UE.

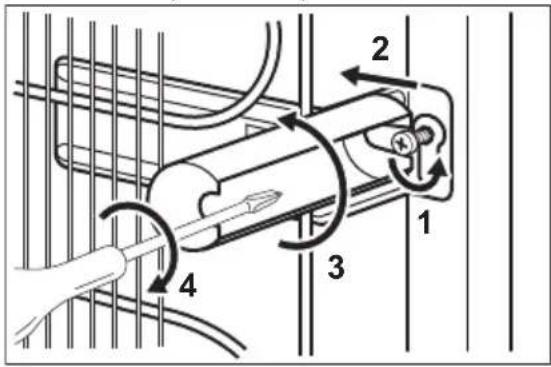

10.4 Espaçadores traseiros

Pode encontrar os dois espaçadores no saco da documentação.

1. Desaperte o parafuso.

2. Encaixe o espaçador debaixo do parafuso.

3. Rode o espaçador para a posição correcta.

4. Volte a apertar os parafusos.

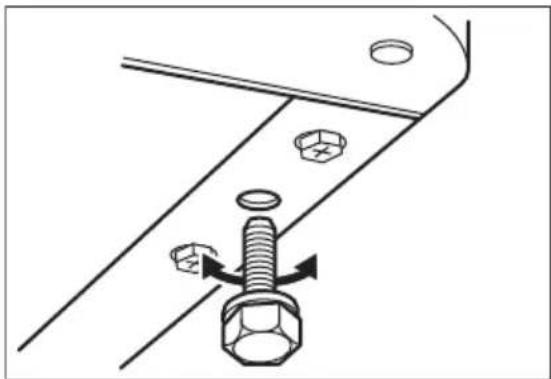

Quando instalar o aparelho, certifique-se de que ele fica nivelado. Isto pode ser conseguido com os dois pés ajustáveis na base, à frente.

10.6 Reversibilidade das portas

ADVERTÊNCIA!

Antes de efectuar qualquer operação, retire a ficha da tomada eléctrica.

CUIDADO!

Recomendamos que execute as seguintes operações com a ajuda de outra pessoa que irá segurar as portas do aparelho durante as operações.

1. Abra a porta e esvazie as prateleiras.
2. Desaperte os parafusos da dobradiça superior (1).

1. Retire a porta da cavilha da dobradiça intermédia (2).
2. Coloque a tampa da dobradiça superior nos orifícios do lado oposto.
3. Retire os parafusos da dobradiça intermédia (3).
4. Retire os tampões do lado superior de ambas as portas e coloque-os no lado oposto.
5. Retire a porta inferior da cavilha da dobradiça inferior (4).

1. Desaperte a cavilha da dobradiça inferior (5) e aperte-a (6) no orifício esquerdo da dobradiça inferior.

1. Retire os parafusos da dobradiça inferior e remova a dobradiça (8).

2. Retire os tampões inferiores e coloque-os no lado oposto (7).

3. Coloque a dobradiça inferior no lado oposto e aperte-a com os parafusos (8).

1. Coloque a porta inferior na cavilha da dobradica inferior (9).

2. Retire os tampões intermédios e coloque-os no lado oposto (10).

3. Coloque a dobradiça intermédia no lado oposto e aperte-a com os parafusos (11).

1. Coloque a porta superior na cavilha da dobradiça intermédia (12).

2. Fixe a porta com a dobradiça superior e os respectivos parafusos (13).

1. Fixe as pegas das portas e os tampões no lado oposto.

Faça uma verificação final para garantir que:

• Todos os parafusos estão apertados.
• A junta magnética adere ao aparelho.
• A porta abre e fecha correctamente.
  Se a temperatura ambiente for baixa (por exemplo, no Inverno), a junta pode não se moldar perfeitamente ao aparelho. Neste caso, aguarde que a junta se molde naturalmente. Caso não queira executar as operações acima mencionadas, contacte o Serviço Pós-venda mais próximo. Os custos da inversão da abertura das portas pelo técnico do Serviço Pós-venda serão suportados pelo cliente.

11. INFORMAÇÃO TÉCNICA

11.1 Dados técnicos

Denominação do modelo EN3601MOW
Dimensões	Largura × Altura × Profundidade (mm):
1845 x 595 x 642
Voltagem	230-240 V
Frequência	50 Hz
Tempo de autonomia	30

A placa de características no lado esquerdo do interior do aparelho inclui mais informações técnicas.

12. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos

domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE....41
2. BEZPEČNOSTNÉ POKYNY....42
3. POPIS SPOTREBIČA....44
4. PREVÁDZKA.... 45
5. PRED PRVÝM POUŽITÍM.... 45
6. KAŽDODENNÉ POUŽIVANIE....46
7. TIPY A RADY 48
8. OŠETROVANIE A ČISTENIE.... 49
9. RIEŠENIE PROBLÉMOV....51
10. INSTALÁCIA....53
11. TECHNICKÉ INFORMÁCIE....56
