OR 3090 - Exaustor de cozinha Orima - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	Orima
Modelo	OR 3090
Dimensões aproximadas	60 cm de largura, 50 cm de profundidade, altura variável com chaminé
Peso aproximado	10 kg
Alimentação	220-240 V, 50 Hz
Potência do motor	Não especificada no manual, típico para modelos similares: 200-300 W
Níveis de velocidade	3 velocidades (baixa, média, alta)
Controlo	Painel eletrónico com botões ou deslizante, opção de comando à distância (modelos com recetor)
Iluminação	2 lâmpadas (tipo não especificado, provavelmente LED ou halogéneo)
Filtros	Filtro de gordura em aço de alta densidade, lavável; opcional filtro de carvão ativado
Diâmetro da saída de ar	120 mm ou 150 mm (típico)
Instalação	Distância recomendada da placa: 65-75 cm; tipos: chaminé, ilha, tradicional, gaveta
Manutenção	Limpar filtro a cada 2-3 meses; limpar exterior com água quente e detergente não abrasivo; não usar produtos corrosivos
Segurança	Dispositivos de segurança: desligamento automático? (não especificado); supervisão para crianças; não partilhar conduta com outros aparelhos; encher de acordo com normas
Peças sobresselentes	Lâmpadas, filtros, motor, condensador – contactar assistência técnica autorizada
Garantia	2 anos contra defeitos de fabrico, exceto uso comercial, lâmpadas, filtros, danos por instalação incorreta

Perguntas frequentes - OR 3090 Orima

Qual a distância ideal de instalação do exaustor em relação ao fogão?

A distância recomendada é de 65 a 75 cm (26-30 polegadas) da placa para obter os melhores resultados de extração.

Como limpar o filtro de gordura do exaustor?

Pode lavar o filtro de aço em água a 40-50°C com detergente suave, usando uma escova macia. Alternativamente, pode colocar na máquina de lavar louça a 60°C. Evite produtos abrasivos.

O motor não funciona, mas as luzes acendem. O que pode ser?

Possíveis causas: filtro bloqueado, condensador danificado, ou rolamento do motor avariado. Limpe o filtro primeiro; se persistir, contacte a assistência.

As luzes não acendem e o motor não funciona. O que fazer?

Verifique a lâmpada fundida e o cabo de alimentação. Se o cabo estiver solto, reconecte conforme o diagrama elétrico. Se o problema continuar, chame um técnico.

Como devo limpar o exterior do exaustor?

Use água quente e detergente não abrasivo a cada dois meses. Não utilize esponjas ásperas ou produtos corrosivos para evitar danificar a superfície.

Posso instalar o exaustor sobre uma placa com mais de quatro queimadores?

Não, o exaustor não deve ser instalado sobre uma placa com mais de quatro queimadores, conforme as instruções de segurança.

O exaustor está a vibrar. Qual pode ser a causa?

Possíveis causas: filtros danificados, motor mal fixado, ou exaustor mal nivelado. Verifique e aperte todos os parafusos.

Como ativar a função de temporizador?

No modelo com painel digital, pressione o botão de temporizador e ajuste o tempo desejado (1 a 60 minutos). O exaustor desliga automaticamente após o tempo definido.

O que fazer se o exaustor não estiver a extrair bem?

Verifique a distância da placa (deve ser 65-75 cm), se as portas/janelas estão abertas provocando muita ventilação, e se o filtro não está sujo. Ajuste a distância ou limpe o filtro.

Qual a garantia do exaustor Orima OR 3090?

A garantia é de 2 anos contra defeitos de fabrico, a partir da data de compra. Não cobre lâmpadas, filtros, uso comercial, ou danos por instalação incorreta.

MANUAL DE UTILIZADOR OR 3090 Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

Índice

(1)......Instruções
(2)....Composição
(3)....Instalação
(4)....Ventilação
(5)......Instruções de instalação
(6)......Instruções de segurança
(7).....Utilização
(8) Manutenção
(9)......Anomalias e soluções
(10)Garantia

(1) Instruções

1. Obrigado por ter adquirido este produto Orima. Leia atentamente este manual de instruções antes de começar a usar o aparelho.
2. A instalação deve ser realizada por um técnico qualificado.
3. O fabricante não se responsabiliza por qualquer dano ou prejuízo causado como resultado do não seguimento das instruções de instalação contidas neste manual.
   O exaustor tem de ser usado numa corrente de 220/240v, 50Hz.

(2) Composição

1. O exaustor foi concebido com materiais de alta qualidade e possui um design aerodinâmico.
2. Está equipado com um motor eléctrico de grande potência, baixo ruído e força centrífuga. Produz uma sucção forte a baixo ruído e possui um filtro de gordura antiaderente e fácil de limpar.
3. Possui um painel de controlo do circuito de baixa tensão isolado, entrada 12vDC. Deste modo as luzes são mais seguras.
4. Com a construção especial do tubo de exaustão e o design do colector de óleo, as partículas soltas são absorvidas imediatamente.

(3). Instalação dos diferentes tipos de exaustores

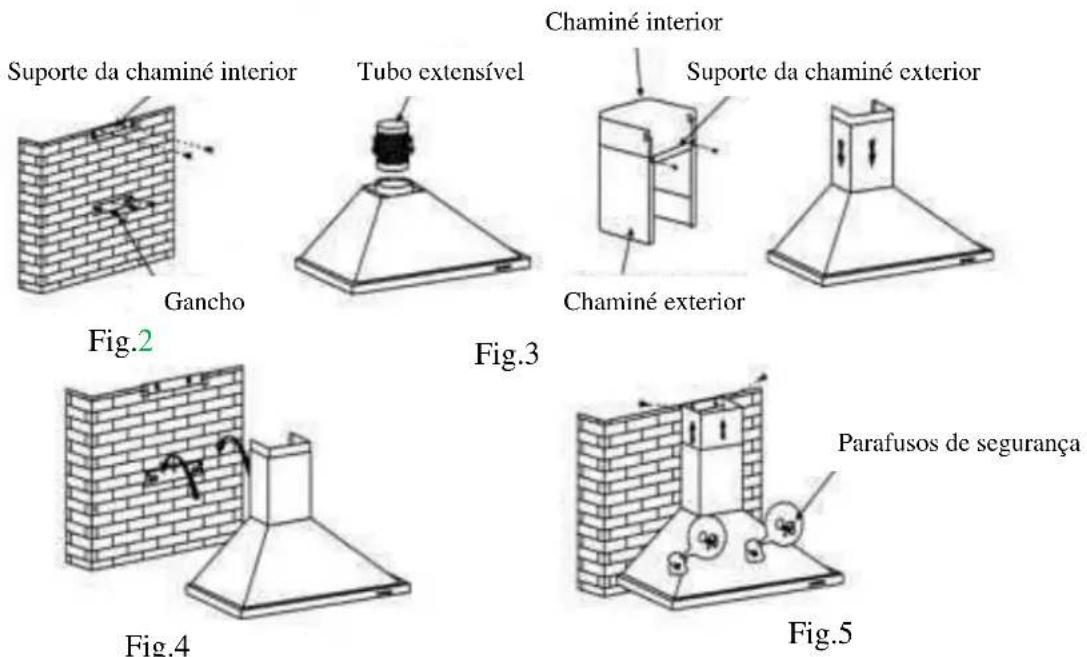

3.1 O exaustor deve ser instalado a uma distância de 65-75cm (26-30 polegadas) da placa para melhores resultados. Veja fig.1.

3.2 Instale o suporte correctamente, pois a altura da instalação é fixa e tem de ser nivelada. A posição do suporte da chaminé interior é o local onde vai ficar a chaminé.

3.3 Fixe o suporte da chaminé exterior e certifique-se de que pode ajustar livremente a altura da chaminé interior, assim como fixar o tubo extensível. Depois, instale o tubo extensível e a chaminé do exaustor. Veja fig.3.

3.4 Coloque o exaustor no suporte. Veja fig.4.

3.5 Ajuste a altura da chaminé interior para a posição do suporte da chaminé e fixe-a com parafusos. Depois de ajustar a posição, fixe o corpo do exaustor com parafusos de segurança. Veja fig.5.

Nota: As duas aberturas de ventilação de segurança estão posicionadas à volta da estrutura, com um diâmetro de 6mm.

Fig. 1

Fig.4

(3). Instalação

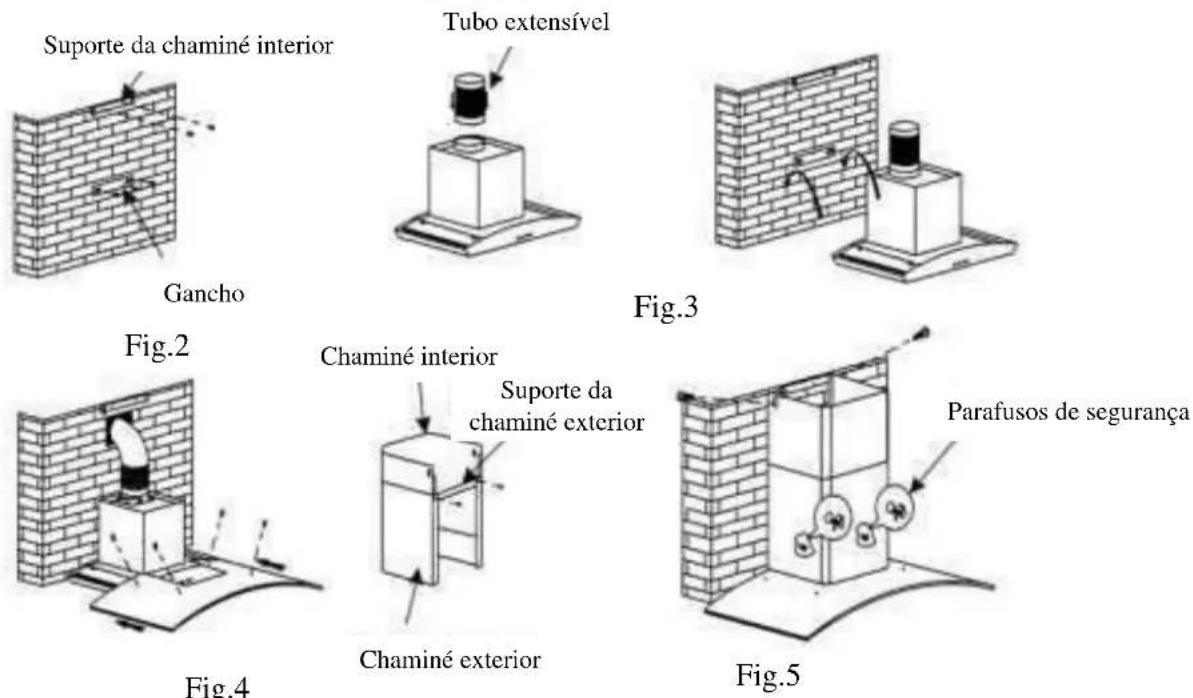

2 - Exaustor de chaminé com estrutura de vidro

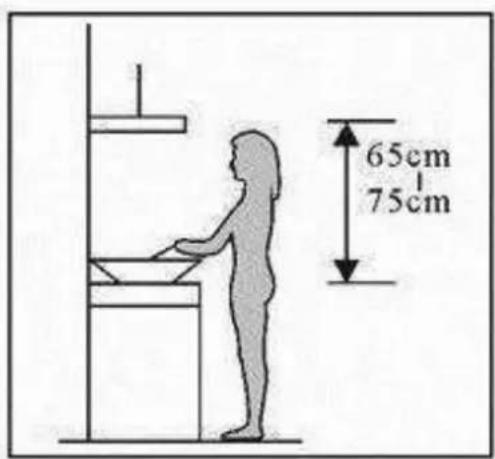

3.1 O exaustor deve ser instalado a uma distância de 65-75cm (26-30 polegadas) da placa para melhores resultados. Veja fig.1.

3.2 Instale o suporte correctamente, pois a altura da instalação é fixa e tem de ser nivelada. A posição do suporte da chaminé interior é o local onde vai ficar a chaminé.

3.3 Fixe o tubo extensível de acordo com a posição pretendida e em seguida coloque o exaustor no suporte. Veja fig.3.

3.4 Coloque o vidro no exaustor de acordo com a posição da estrutura do exaustor. Utilize

os parafusos para fixar o vidro, e também para levar o tubo extensível para o exterior. Ajuste também a altura da chaminé interior para a posição do suporte da chaminé interior e fixe-a com parafusos. Deve certificar-se de que a chaminé interior pode ser ajustada livremente. Veja fig .4.

3.5 Una as duas chaminés ao corpo do exaustor, e ajuste a altura da chaminé interior e fixe a chaminé interior ao suporte da chaminé exterior com parafusos. Finalmente fixe o corpo do exaustor com parafusos de segurança. Veja fig.5.

Nota: As duas aberturas de ventilação de segurança estão posicionadas à volta da estrutura, com um diâmetro de 6mm.

Fig. 1

Fig.4

(3). Instalação

3 - Exaustor de Ilha

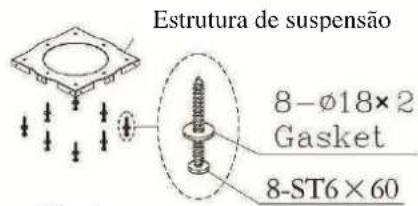

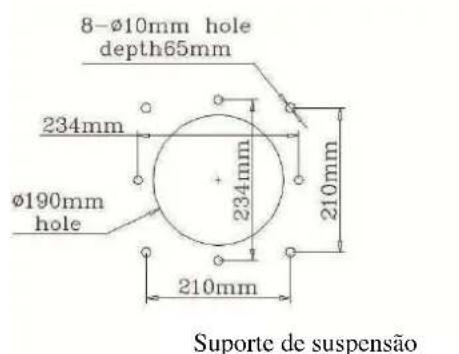

3.1 Seleccione a posição de instalação com precisão, fixe a estrutura suspensa na posição adequada e verifique a firmeza e suavidade da instalação. Veja a fig.1.
3.2 Ajuste à altura apropriada, junte o suporte, e instale na estrutura de suspensão. Veja a fig.2.

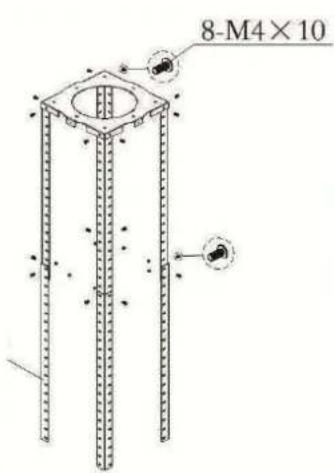

3.3 Fixe a chaminé interior à estrutura de suspensão, coloque a chaminé exterior na posição adequada e insira o gancho no suporte para fixar temporariamente a chaminé exterior. Veja a fig.3.

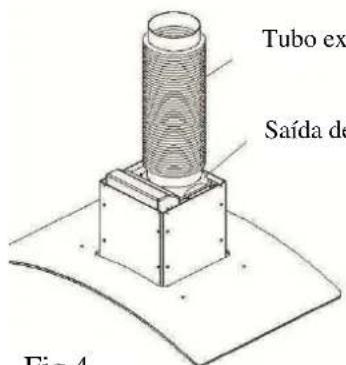

3.4 Fixe a saída de ar na ventilação do corpo do exaustor e ligue o tubo extensível com a saída de ar. Veja a fig.4.

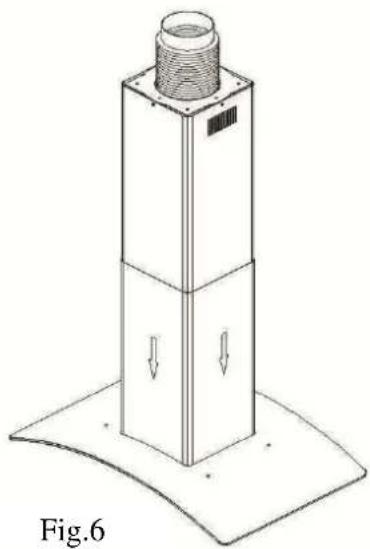

3.5 Prolongue a mangueira para fora da chaminé extensível e fixe o exaustor no suporte. Veja fig.5.

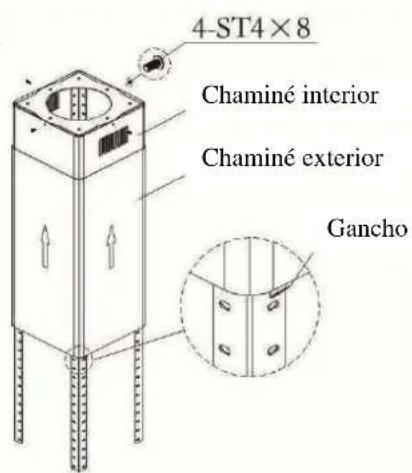

3.6 Retire o gancho e mova a chaminé exterior para baixo até tocar no corpo do exaustor. Preste atenção, para não danificar o vidro. Veja a fig.6.

Fig.2

Fig.3

Fig.1

Fig.4

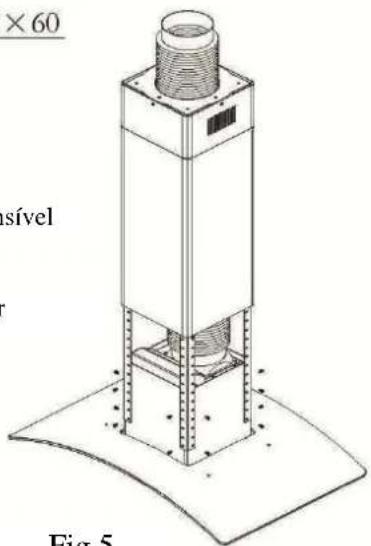

Fig.5

**1ª forma de instalação**

3.1 Instale à distância de 65-75cm da superfície da placa, faça 4 furos de Φ8mm e 40mm de profundidade.
3.2 Insira 4 buchas de borracha.
3.3 Fixe a saída de ar na abertura no topo do exaustor.
3.4 Abra os filtros, mantenha o exaustor nivelado e aperte os parafusos.
3.5 Fixe os filtros.

(3). Instalação

4 - Exaustor Tradicional

**2ª forma de instalação**

3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.

(3). Instalação

5 - Exaustor Tradicional

**1ª forma de instalação**

3.1 Instale à distância de 65-75cm da superfície da placa, faça 4 furos de Φ8mm e 40mm de profundidade.
3.2 Insira 4 buchas de borracha.
3.3 Fixe a saída de ar na abertura no topo do exaustor.
3.4 Abra os filtros, mantenha o exaustor nivelado e aperte os parafusos.
3.5 Fixe os filtros.

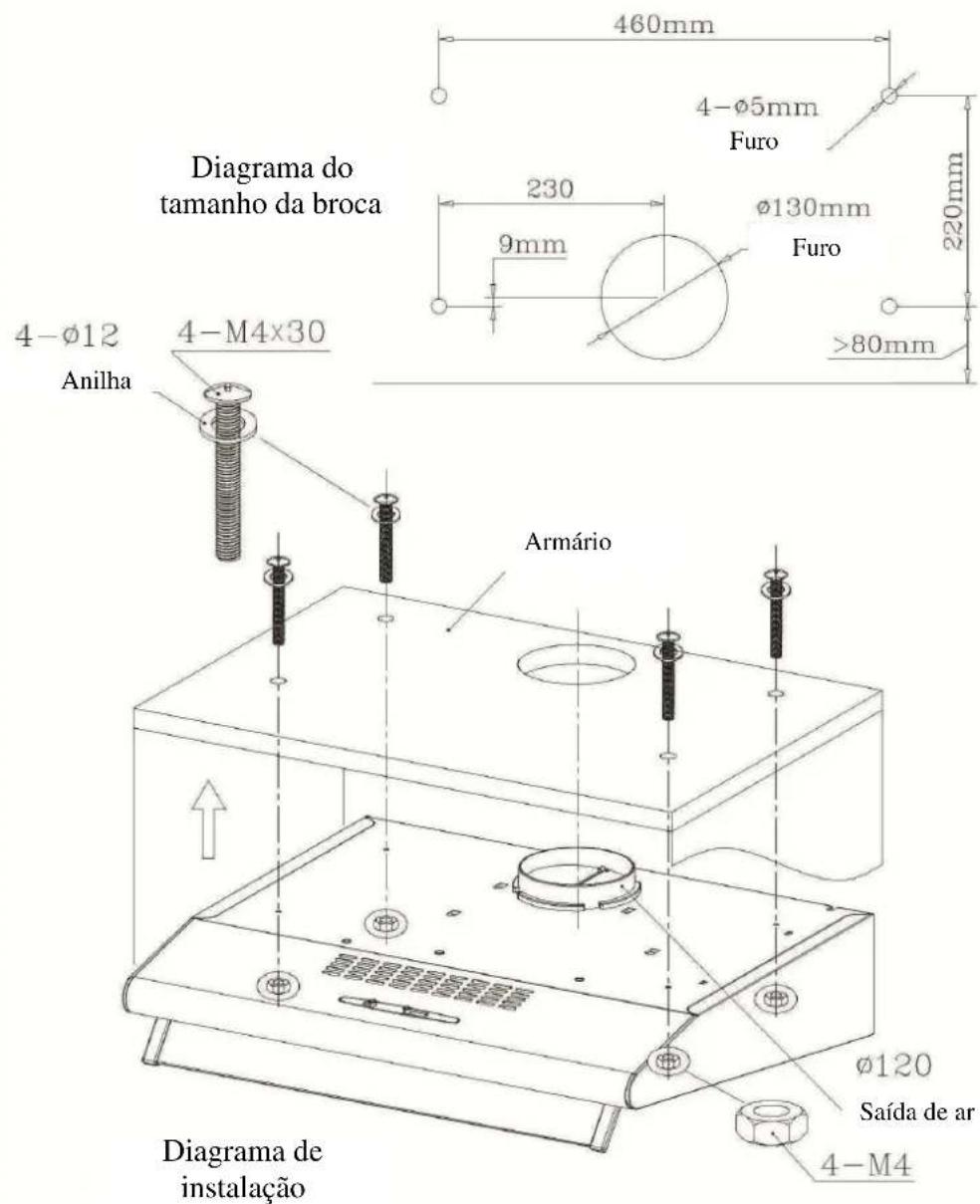

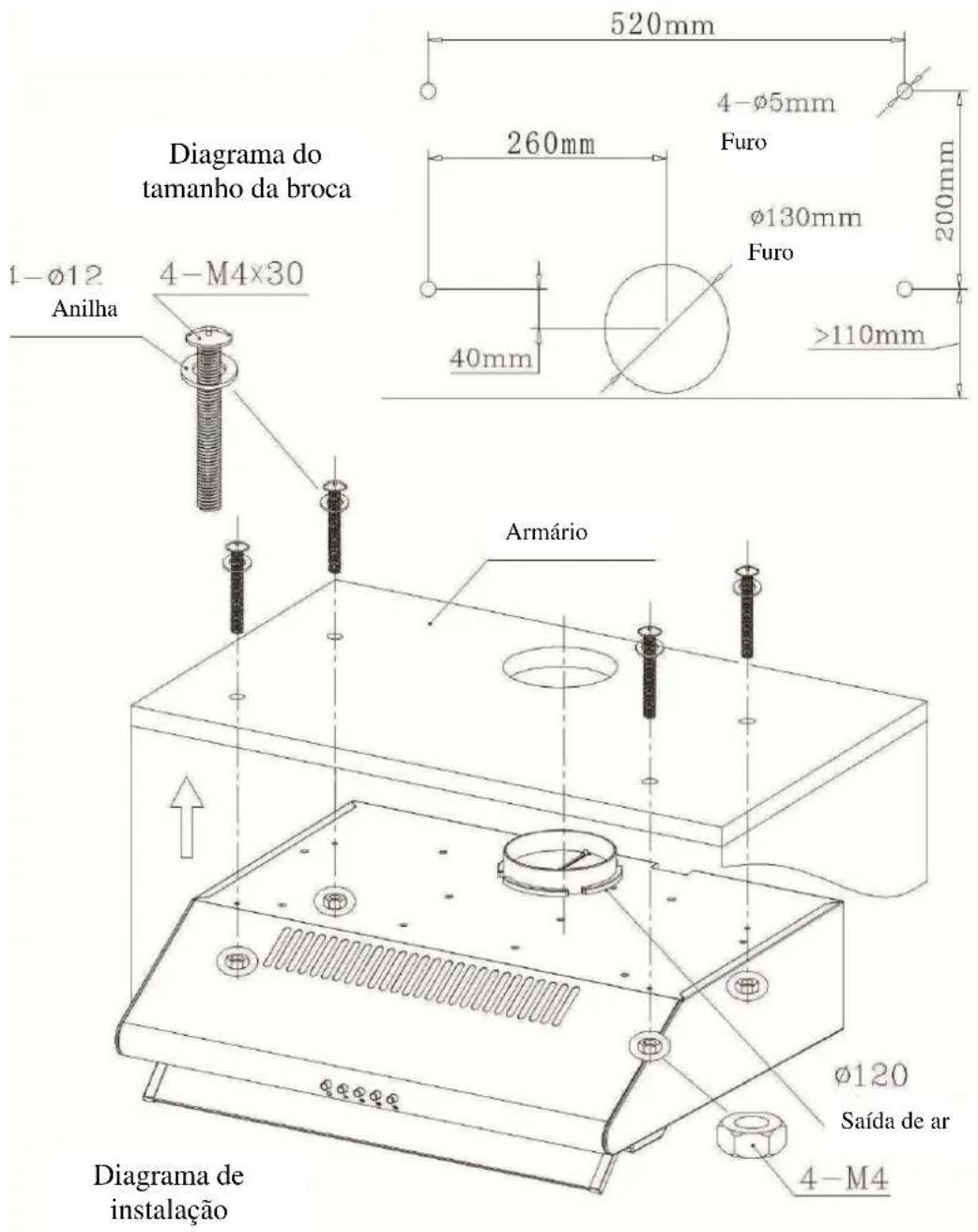

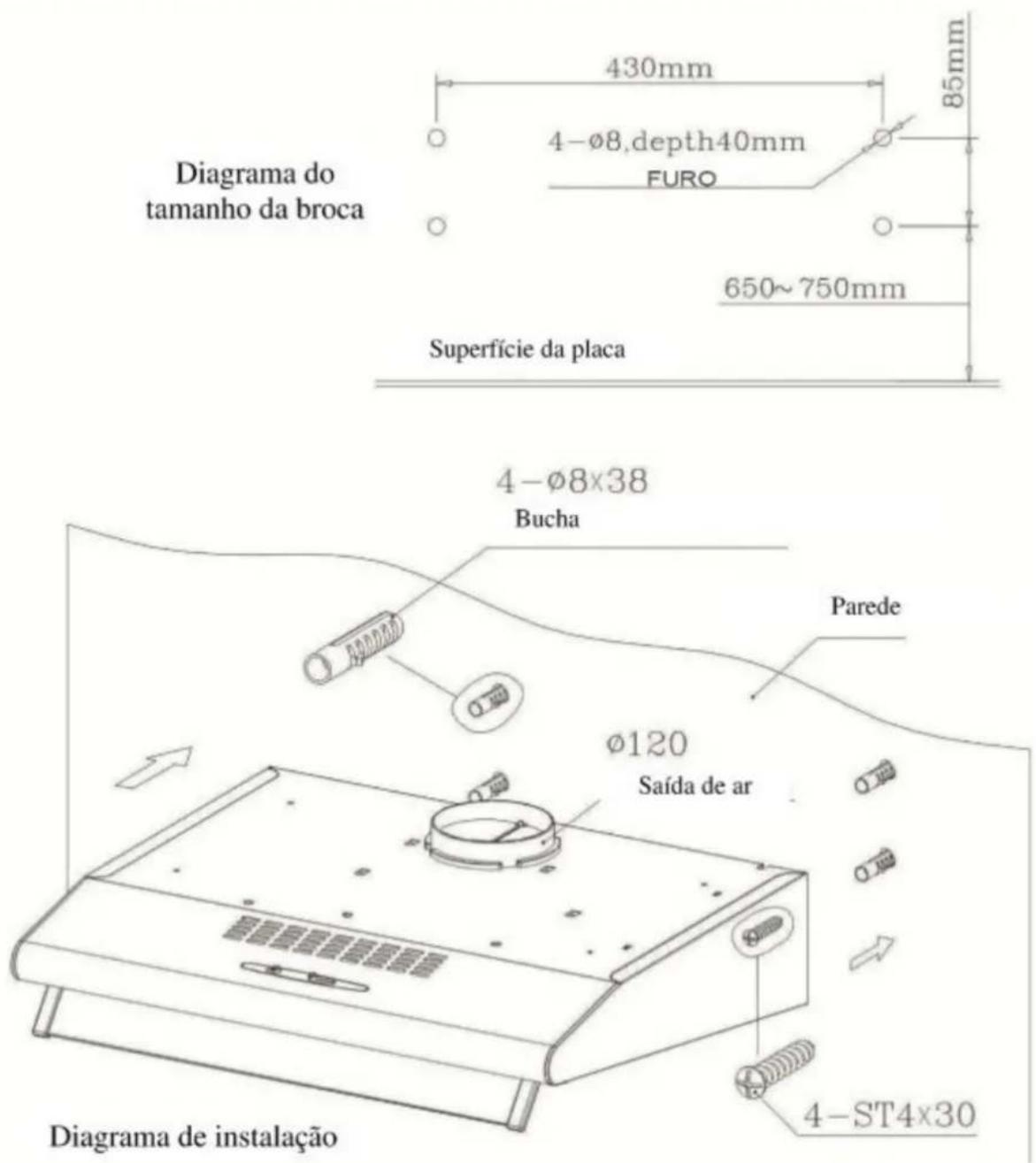

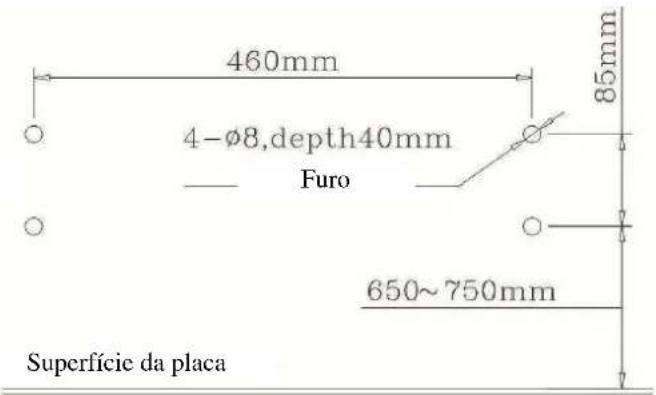

Diagrama do tamanho da broca

(3). Instalação

5 - Exaustor Tradicional

**2ª forma de instalação**

3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.

(3). Instalação

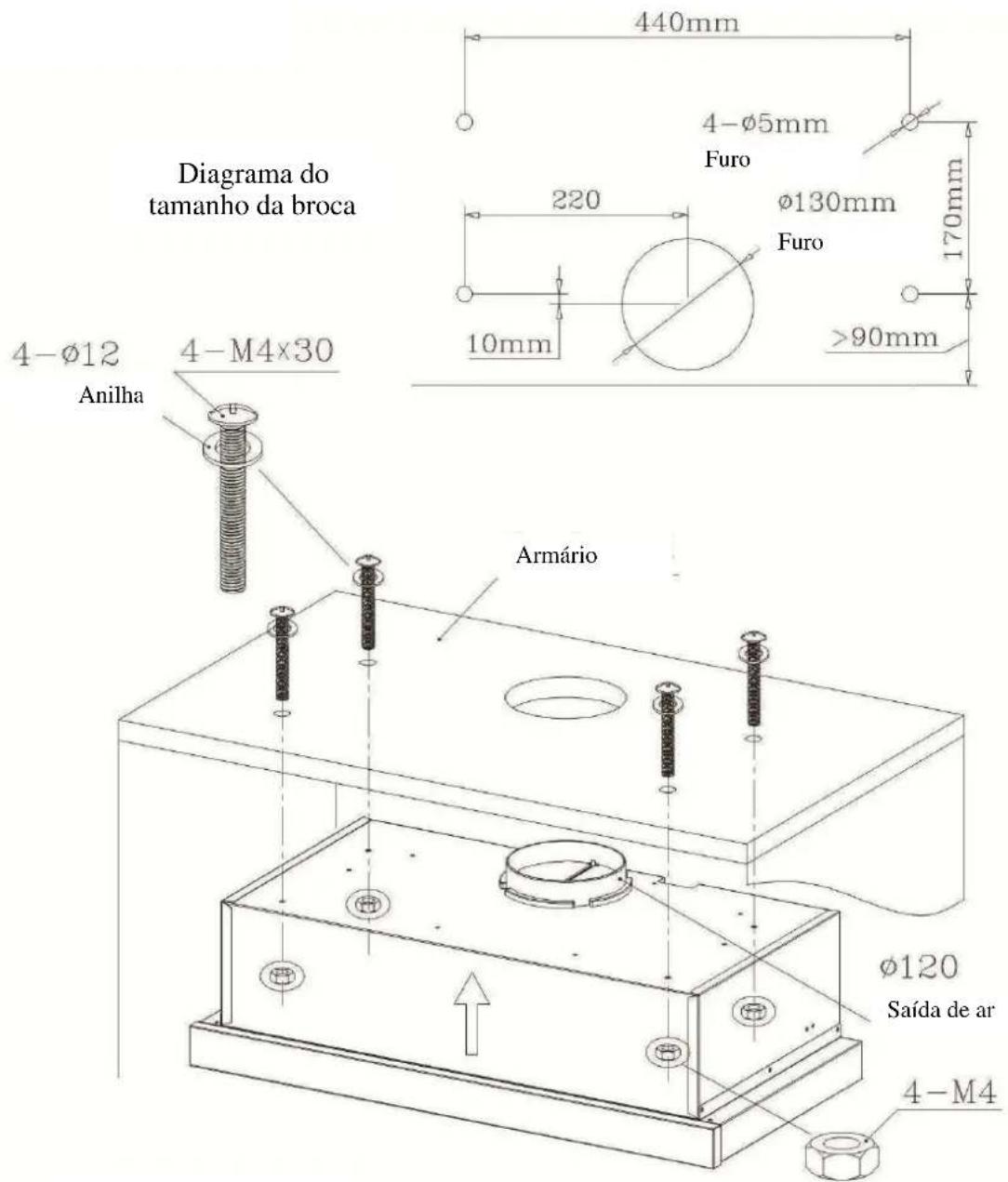

6 - Exaustor de Gaveta

3.1 Faça 4 furos de Φ5mm e Φ130mm na parte inferior do móvel.
3.2 Fixe a saída de ar na abertura no topo do exaustor.
3.3 Abra os filtros, mantenha o exaustor nivelado, insira os parafusos e as buchas de borracha, aperte os parafusos.
3.4 Fixe os filtros.

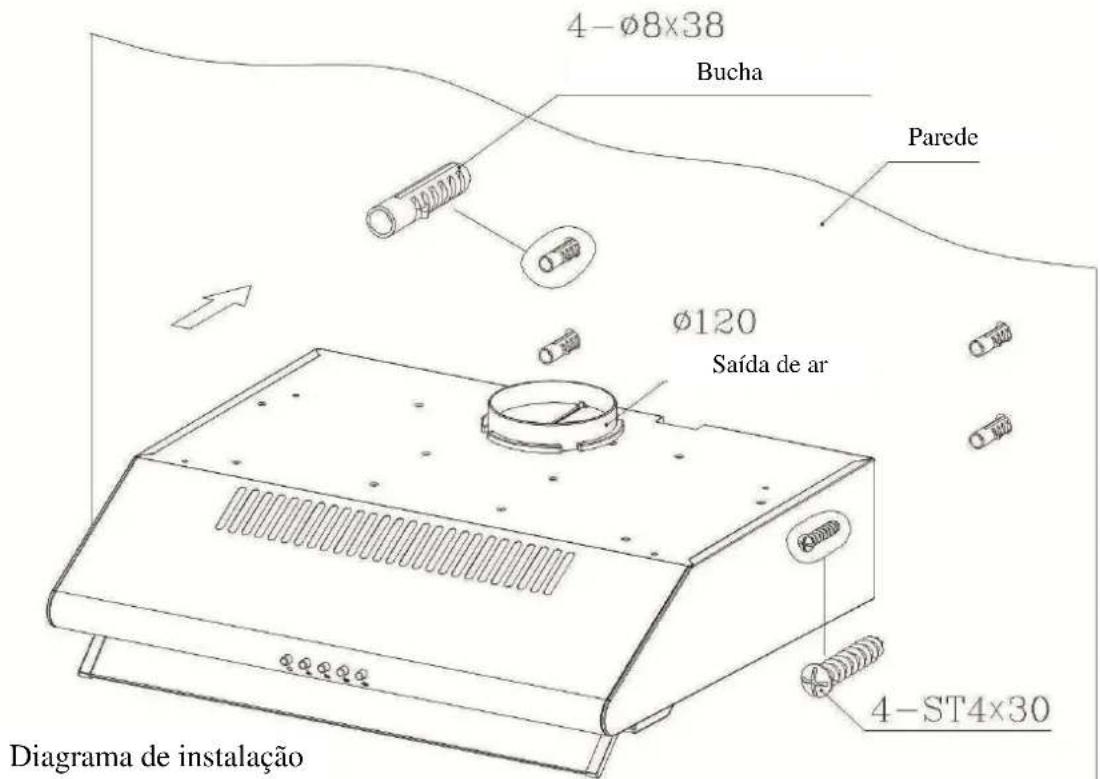

Diagrama de instalação

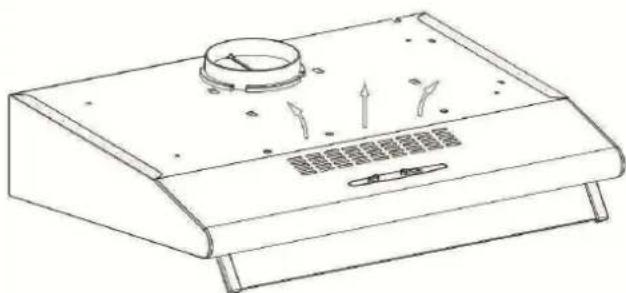

(4). Ventilação

Produto um

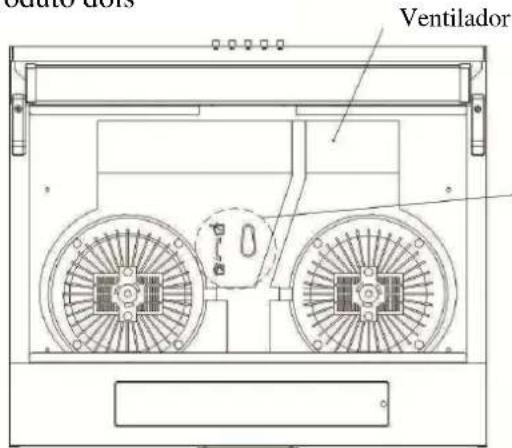

Produto dois

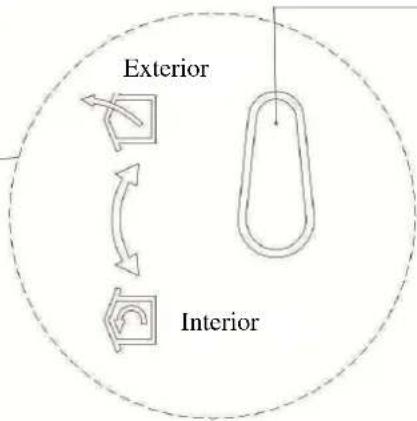

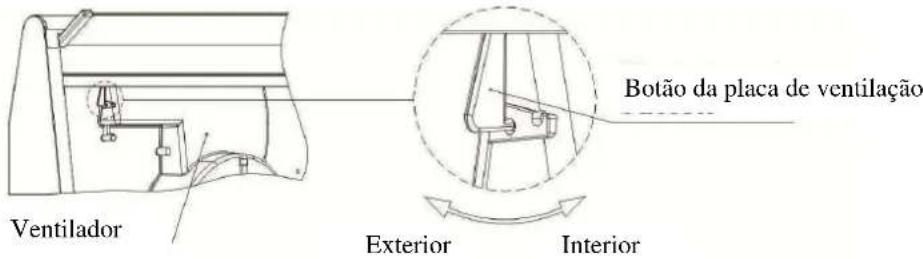

Botão da placa de ventilação

Modo um: Rode o regulador para fora, instale a tomada, abra o exaustor. Os vapores vão ser puxados para a saída exterior

Modo dois: Rode o regulador para o interior, instale a tomada, abra o exaustor. Os vapores vão ser expelidos para o ventilador interior.

---Atenção: Não instalar os parafusos ou dispositivos de fixação de acordo com estas instruções pode resultar em perigos eléctricos.

(5) INSTRUÇÕES DE INSTALAÇÃO

1. Antes da instalação, certifique-se de que a área está limpa para evitar a aspiração de lascas de madeira partida e de pó.

2. Não compartilhe o mesmo tubo de ventilação de ar com outro aparelho, como tubo de gás, tubo aquecedor e tubo de vento quente.

3. A dobra do tubo de ventilação deve ser ≥120°, paralelo ou acima do ponto de partida e deve ser ligado à parede externa.

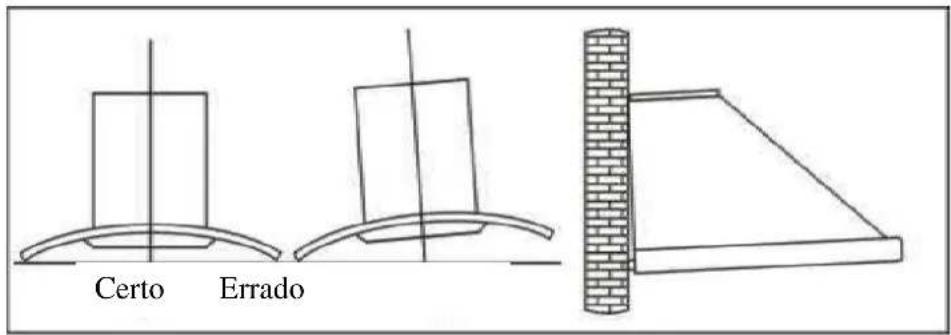

4. Após a instalação, certifique-se de que o extractor está bem nivelado para evitar a acumulação de sujidade.

Fig.5

(6) AVISOS DE SEGURANÇA

• Nunca deixe as crianças trabalhar com o exaustor Orima.
• O exaustor foi concebido apenas para uso doméstico, não é adequado para churrascos, assados e outros fins comerciais.
• O exaustor e o filtro devem ser limpos regularmente para manter o bom funcionamento.
• Limpe o exaustor de acordo com as instruções no manual para evitar acidentes.
• Atenção à chama do seu fogão a gás.
• Mantenha uma boa convecção na cozinha.
• Antes de ligar este aparelho, verifique se o cabo de alimentação não está danificado. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, representante autorizado ou pessoa qualificada para evitar acidentes.
• Deve haver uma ventilação adequada da cozinha quando o exaustor for usado simultaneamente com outros aparelhos a gás ou outros combustíveis.
• O ar não deve ser expelido para uma conduta utilizada para a exaustão de fumos de aparelhos a gás ou de outros combustíveis.
• As instruções sobre a exaustão devem ser respeitadas.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, mentais ou sensoriais reduzidas ou com falta de conhecimento e experiência sem a devida supervisão e instrução sobre como usar o equipamento em segurança.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Não coloque produtos inflamáveis sob o exaustor.
• O exaustor não deve ser instalado sobre uma placa com mais de quatro queimadores.
• Quando o exaustor e outros aparelhos são fornecidos com energia que não a electricidade e estão simultaneamente em funcionamento, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar).
• Atenção: as partes acessíveis podem tornar-se quentes quando utilizadas com utensílios de cozinha.

• Ligue este aparelho apenas numa tomada correctamente aterrada. Se tiver dúvidas peça ajuda a uma pessoa qualificada.
• Não seguir estas instruções pode resultar em morte, incêndio ou choque eléctrico.

(7) UTILIZAÇÃO (Ajuste de velocidade. Veja as figuras)

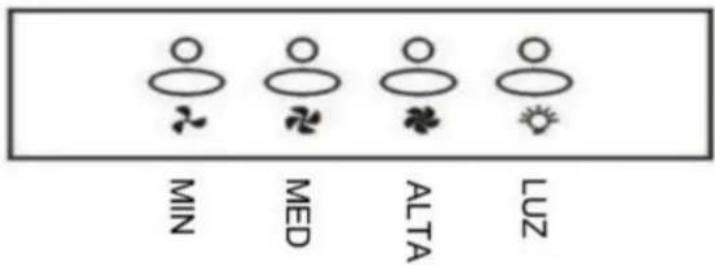

Botão electrónico

1. Ligue o aparelho; o alarme vai apitar cinco vezes. O som significa que o aparelho está ligado.
2. Pressione o botão MIN a luz indicadora 1 acende, o alarme soa uma vez e o motor funciona a baixa velocidade. Pressione-o novamente e o motor pára.
3. Pressione o botão Média, a luz indicadora 2 acende, o alarme soa uma vez e o motor funciona a velocidade média. Pressione-o novamente e o motor pára.
4. Empurre o botão Alta, a luz indicadora 3 acende, o alarme soa uma vez e o motor funciona a alta velocidade. Pressione-o novamente e o motor pára.
5. Pressione o botão Luz; a luz indicadora 4 acende assim como duas lâmpadas de iluminação. Pressione-o novamente e as lâmpadas apagam, a cada pressão o alarme soa uma vez.

Luzes Indicadoras de Funcionamento

1. Pressione o botão Stop, e o motor pára.
2. Pressione o botão Baixa, o alarme soa uma vez e o motor funciona a baixa velocidade.
3. Pressione o botão Média, o alarme soa uma vez e o motor funciona a velocidade média.
4. Pressione o botão Alta, o alarme soa uma vez e o motor funciona a alta velocidade.
5. Pressione o botão Luz, e as duas luzes acendem. Pressione-o novamente e a luz apaga.

Interruptor deslizante:

1. Botão "iluminação"
   Usado para ligar ou desligar as lâmpadas.
2. Botão deslizante "três níveis de velocidade"
   Usado para definir velocidade baixa, média e alta da ventoinha.
   A instrução só é adequada para o exaustor slim.

Interruptor:

1. INTERRUPTOR DO MOTOR 2. INTERRUPTOR DA LUZ

1. Interruptor do motor
   Pode seleccionar a velocidade alta ou baixa e parar
2. Interruptor da lâmpada
   Para ligar ou desligar as luzes.

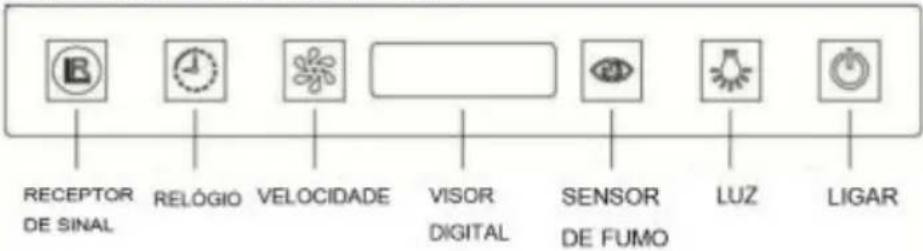

Painel de controlo nº um:

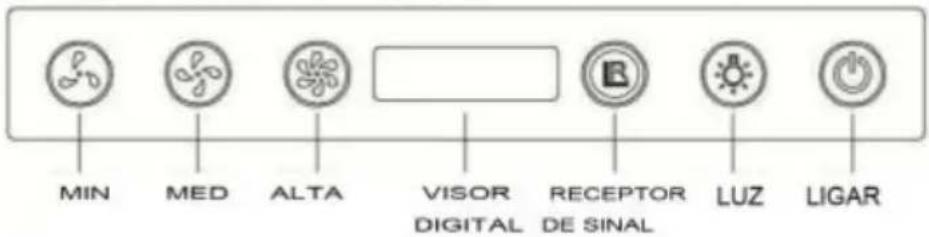

Painel de controlo nº dois:

Painel de controlo nº três:

LUZ

RELÓGIO

VISOR DIGITAL

MENOS/PARAR

MAIS/LIGAR

1. Receptor de sinal por controlo remoto
2. Relógio/temporizador, que pode ser definido de um a 60 minutos
3. Velocidade, que pode ser ajustada pela sequência de alta, média e baixa até o motor parar.
4. Sensor de fumo que pode detectar vapores e iniciar o motor automaticamente quando está ligado.
5. Acender/desligar luz.
6. Ligar/desligar
7. Pressione uma vez, vai temporizar um minuto para desligar Pressione duas vezes sucessivamente, desliga imediatamente.
8. ⭕ Aumento de velocidade, ao pressionar tem a sequência baixa, média e alta.
9. ⊖ Diminuição de velocidade, ao pressionar tem a sequência de alta, média, baixa, até desligar.

(8) MANUTENÇÃO

A malha do filtro é de aço de alta densidade. Não aplique detergente corrosivo. Mantendo este filtro limpo vai manter o aparelho a funcionar correctamente. Siga rigorosamente as orientações abaixo.

Método 1: Coloque a malha em água limpa a 40-50°C, coloque o detergente e deixe de molho durante 2-3 minutos. Use luvas e limpe com uma escova macia. Não aplique demasiada pressão, pois como a malha é delicada pode danificar facilmente.

Método 2: Se for aconselhado, pode colocar na máquina de lavar louça e regular a temperatura para os 60 graus.

8.2 Instruções de limpeza do exaustor

A. Para proteger a estrutura principal da corrosão durante um longo período de tempo, o exaustor deve ser limpo com água quente e detergente não corrosivo a cada dois meses.
B. Não utilize detergentes abrasivos para não danificar o exaustor.
C. Mantenha o motor e outras componentes livres de água, para evitar danos no aparelho.
D. Antes de limpar o aparelho, desligue a ficha da tomada.
E. O filtro de carbono não deve ser exposto ao calor.
F. Não rasgue ou abra a barra fixa em torno do filtro de carbono.
G. Se a tomada ou o cabo estiver danificado, contacte um técnico especializado para o substituir.

(9). Anomalias e soluções

Anomalia	Motivo		Solução
A luz acende, mas o motor não trabalha	Filtro bloqueado		Livrar-se do bloqueio
	Condensador danificado.		Substituir o condensador
	Rolamento do motor danificado		Substituir o motor
	Motor desligado ou mau cheiro do motor		Substituir o motor
A luz não funciona, o motor não trabalha	Além do mencionado acima, verifique o seguinte:
	Lâmpada fundida	Substituir lâmpada
	Cabo de alimentação solta-se	Ligar os fios conforme o diagrama eléctrico
Fuga de óleo	Válvula de sentido único e a entrada de ar não estão hermeticamente fechados	Tombar a válvula de sentido único e lacrar com cola
	Fuga da ligação em forma de U e tampa	Tombar a peça em forma de U e selar com sabão ou pintura
Vibração	Filtros danificadas	Substituir os filtros
	O motor não está bem ligado	Fixar bem o motor
	O exaustor não está bem colocado	Fixar bem o exaustor
Exaustão insuficiente	A distância entre o exaustor e a placa de gás é muito longa	Reajustar a distância
	Muita ventilação ao abrir as portas ou janelas	Escolher um novo lugar
O exaustor inclina-se	O parafuso de fixação não foi suficientemente apertado	Apertar o parafuso de suspensão e nivelar o exaustor
	O parafuso de suspensão não foi suficientemente apertado	Apertar o parafuso de suspensão e nivelar o exaustor

(10). Garantia

A garantia abrange os defeitos e qualidade do produto por dois anos após a data de compra. Se ocorrer qualquer problema com o manuseamento correcto, entre em contacto com o departamento técnico para activar a garantia.

Esta garantia não abrange os seguintes pontos:

O filtro de rede e lâmpadas.

Uso comercial.

Alteração da data de fabrico na placa.

Danos ocorridos após 24 meses da data de compra.

Danos causados ao exaustor pelo uso de produtos de limpeza abrasivos.

Sujidade nas peças led, peças de vidro e similares

Instalação incorrecta, uso indevido, abuso ou negligência.

Instalação incorrecta a energia insuficiente ou inadequada.

Danos causados por objectos estranhos.

Assistências realizadas por serviços não autorizados ou substituição de peças de outro fabricante.

Eliminação correcta deste produto

Esta marca indica que este produto não deve ser descartado junto com outros resíduos domésticos em toda a CE. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o responsávelmente para promover a reutilização sustentável dos recursos materiais. Para retornar o aparelho utilizado, por favor use a sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem levar este produto para a reciclagem segura do ambiente.

CONTENT

Notice ……(1)

Feature……(2)

Installation ……(3)
