MANUAL DE UTILIZADOR WN9254 Comtac

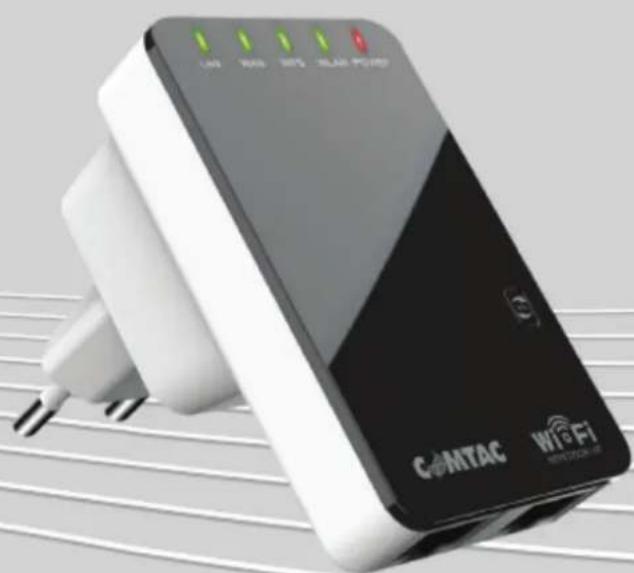

Repetidor Wi-Fi N - 300 Mbps com 2 portas de rede (1 porta LAN + 1 porta WAN/LAN)

Mod. WN9254

O Repetidor Wi-Fi N - 300 Mbps com 2 portas de rede (1 porta LAN + 1 porta WAN/LAN) Comtac modelo WN9254 foi desenvolvido para usuários que buscam ampliar a cobertura de uma rede Wireless existente ou criar uma nova rede sem fio. Sua velocidade de transmissão de dados Wireless é de até 300 Mbps e pode conectar-se também através das portas LAN e WAN/LAN 10/100 Mbps. Excelente solução para atualizar sua rede para a tecnologia Wireless N, que supera significativamente em desempenho a tecnologia Wireless G e B anteriores. Possui múltiplos modos de operação: Roleador, Repetidor, AP (Access Point) e WISP (Cliente Wireless), e pode ser utilizado em uma rede residencial ou empresarial. Conecta-se diretamente em uma tomada elétrica e possui assistente de configuração passo a passo em português.

Configurações mínimas

• Notebook ou desktop com processador Pentium 1GHz, compatível ou superior;
• Sistema operacional Windows®, Linux® e Mac OS®;
• Placa de rede RJ-45 10 Mbps e/ou Placa de rede Wireless b ou superiores.

A embalagem contém

01 Repetidor Wi-Fi N - 300Mbps com 2 portas de rede (1LAN + 1 WAN/LAN)

01 Cabo RJ-45

01 Guia rápido de instalação

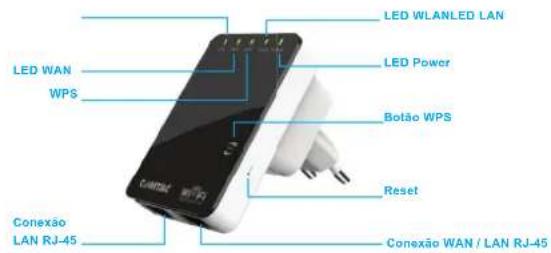

Diagrama do produto

Aumenta a cobertura Wi-Fi, captando e retransmitindo o sinal.

Você precisará de um Roteador Wireless com acesso à internet.

1.2 - Repetidor Wireless N + cabo RJ-45

Recebe o sinal Wi-Fi de um Roteador e transmite via cabo (Conexão LAN) a 100 Mbps e sem fio a 300 Mbps.


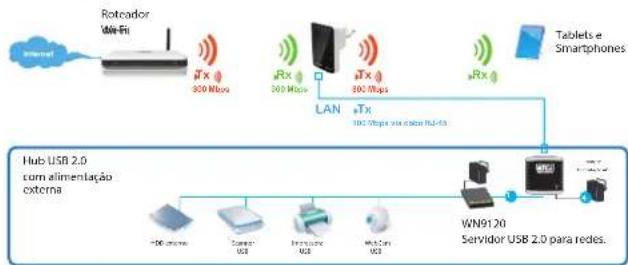

1.3 - Repetidor Wireless N com servidor USB

Recebe o sinal Wi-Fi e transmite sem flo a 300 Mbps. Acoplado à porta RJ-45 (Conexão LAN), usa-se um Servidor USB Comtac WN9120 para conectar Impressoras, HDDs, pen-drives, etc...

2 - Access Point

Recebe o sinal via cabo RJ-45 (Conexão LAN) e transmite sinal Wi-Fi. Você precisará de acesso à internet e um Switch Ethernet. Conecte o Repetidor Wi-Fi ao Switch através do cabo RJ-45.

3 - Roteador Wireless

Recebe o sinal de internet de um modem ADSL (modo Bridge) via cabo RJ-45 (Conexão WAN/LAN) e transmite sinal Wi-Fi e via cabo RJ-45 (Conexão LAN).

Recebe o sinal Wi-Fi de um Roleador e transmite via cabo (Conexão LAN e Conexão WAN/LAN) a 100 Mbps. Não transmite sinal Wi-Fi.

4.2. WISP (Cliente Wireless) + Repetidor Wireless

Recebe o sinal Wi-Fi de um Roteador e transmite via cabo (Conexão LAN e Conexão WAN/LAN) a 100 Mbps e sem fio a 300 Mbps.

Instalando o Repetidor

A. Conecte o cabo de rede RJ-45 ao seu desktop ou notebook e em seguida na porta LAN do Repetidor WN9254.
B. Conecte o Repetidor WN9254 em uma tomada elétrica.

B1. Configurando em computador com o Windows 8.

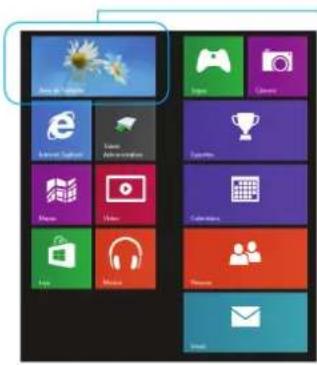

W8-01. Clique em Área de Trabalho.

W8-02. Clique com o botão direito do mouse sobre a Conexões de rede ao lado do relógio e:

W8-03. Clique em Abrir a Central de Rede e Compartilhamento.

W8-04. Clique em Alterar as configurações do adaptador.

W8-05. Clique com o Botão direito do mouse sobre a Conexão de rede e em Propriedades.

W8-06. Seleção o Protocolo TCP/IP Versão 4 e clique em Propriedades.

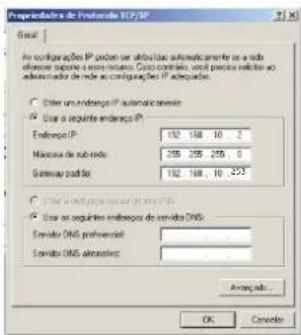

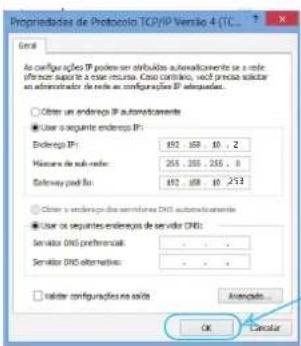

W8-07. Configure o endereço IP

manualmente:

Digite o endereço IP: 192.168.10.2

Máscara de sub-rede: 255.255.255.0

Gateway padrão: o IP padrão é

192.168.10.253)

Clique em OK para concluir.

B2. Configurando em computador com o Windows 7.

Na área de trabalho:

W7-01. Clique com o botão direito do mouse

sobre a Conexões de rede ao lado do relógio e:

W7-02. Clique em Abrir a Central de

Rede e Compartilhamento.

W7-03. Clique em Conexão local.

W7-04. Clique em Propriedades.

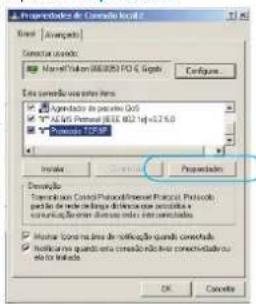

W7-05. Seleção o Protocolo TCP/IP Versão 4 e clique em Propriedades.

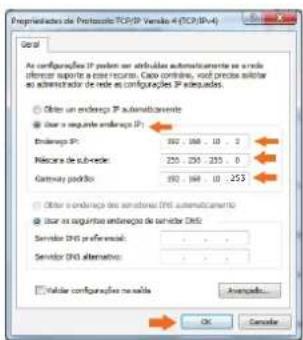

W7-06. Configure o endereço IP manualmente: Digite o endereço IP: 192.168.10.2

Máscara de sub-rede: 255.255.255.0

Gateway padrão: o IP padrão é 192.168.10.253)

Clique em OK para concluir.

B3. Configurando em computador com o Windows XP.

Na área de trabalho:

XP-01. Clique com o botão direito do mouse sobre a Conexões de rede ao lado do relógio e clique em

Propriedades.

XP-02. Clique em Propriedades.

XP-03. Seleção o Protocolo TCP/IP e clique em Propriedades.

XP-04. Configure o endereço IP manualmente: Digite o endereço IP: 192.168.10.2

Máscara de sub-rede: 255.255.255.0

Gateway padrão: o IP padrão é 192.168.10.253)

Clique em OK para concluir.

B4. Configurando em iMAC e Linux.

Consulte o suporte técnico. A Comtac atende, em horário comercial, através dos telefones ao lado. Visite também o site www.comtac.com.br e salba mais sobre este produto.

St. Rita do Sapucaí - MG..... (35) 3473.4450

Belo Horizonte - MG ..... (31) 4062.7962

Brasília - DF (61) 4063.8916

Blumenau - SC ..... (47) 4052.9424

Curitiba - PR (41) 4063.6445

Fortaleza - CE (85) 4062.9389

Göiania - GO (62) 4053.9019

Palmas - TO (63) 3026.0102

Porto Alegre - RS ..... (51) 4063.8751

Porto Velho - RO ..... (69) 3026.0019

Salvador - BA (71) 4062.9389

São Paulo - SP ..... (11) 4063.7581

Recife - PE (81) 4062.9389

Rio de Janeiro - RJ ..... (21) 4063-8373

Vitória - ES ...... (27) 4062.9018

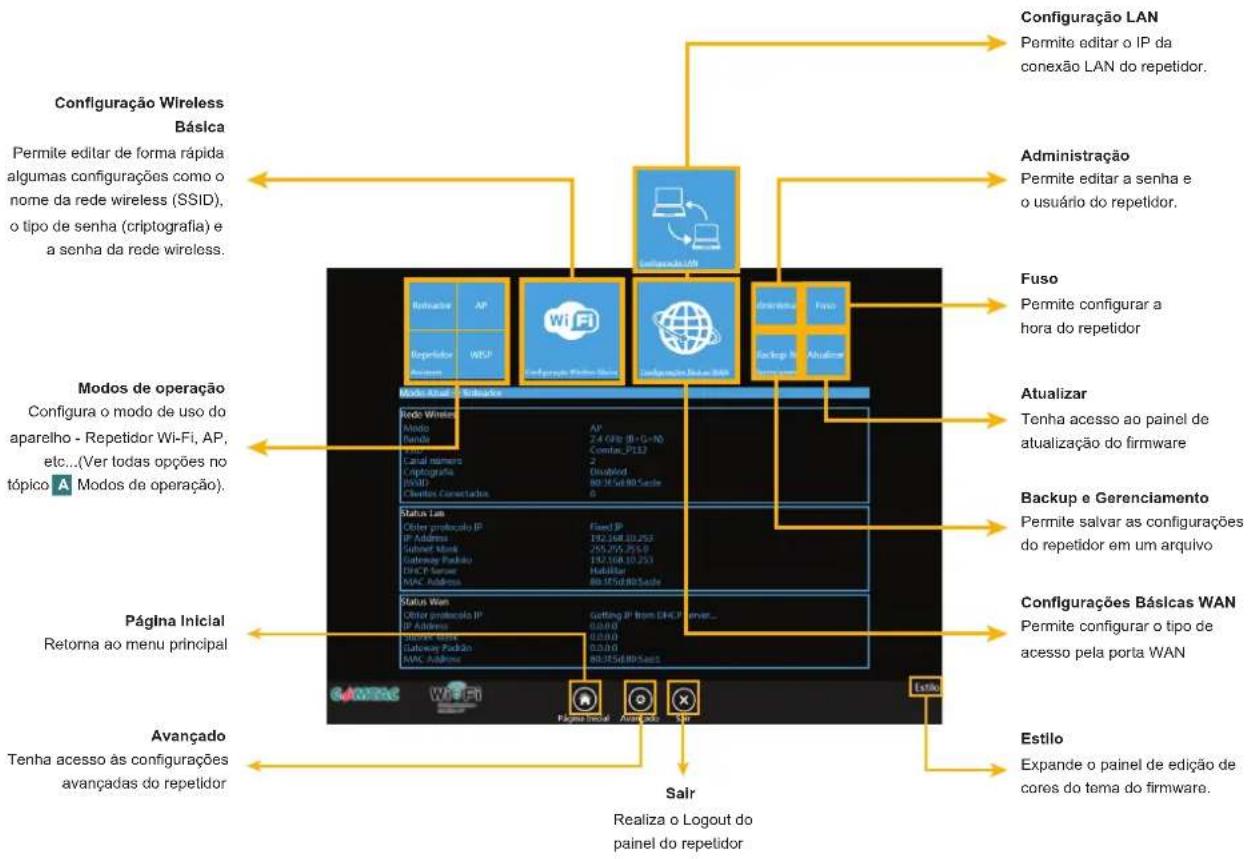

Interface

C01. Abra o navegador de internet (IE, Chrome, Safari, Firefox, etc...)

Digite o endereço no seu navegador. http://192.168.10.253

Este número é o endereço IP padrão do WN9254.

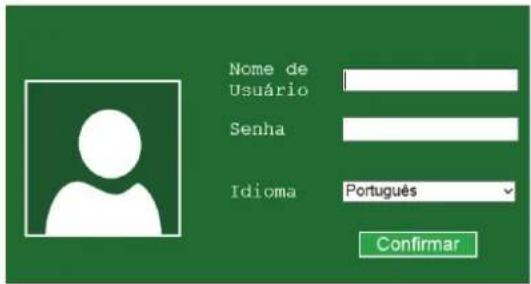

C02. A tela de login aparecerá.

Digite o nome do usuário e senha e clique em Login para entrar.

Nome do usuário padrão: admin

Senha padrão; admin

Idioma: seleccione Português

    A --> F["Configura LAN"]
    F --> G["Permite editar o IP da conexão LAN do repetidor."]

    A --> H["Administração"]
    H --> I["Permite editar a senha e o usuário do repetidor."]

    A --> J["Fuso"]
    J --> K["Permite configurar a hora do repetidor"]

    A --> L["Atualizar"]
    L --> M["Tenha acesso ao painel de atualização do firmware"]

    A --> N["Backup e Gerenciamento"]
    N --> O["Permite salvar as configurações do repetidor em um arquivo"]

    A --> P["Configura Básicas WAN"]
    P --> Q["Permite configurar o tipo de acesso pela porta WAN"]

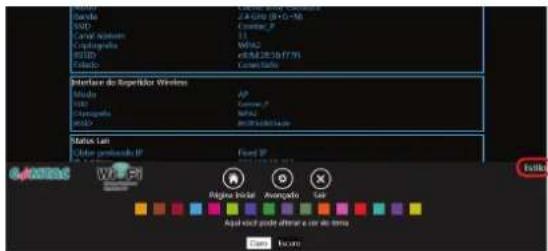

    A --> R["Estilo"]
    R --> S["Expande o painel de edição de cores do tema do firmware."]

Configurações dos Modos de Operação

Na página inicial clique sobre o modo de operação que deseja utilizar.

D1. Configurações do Modo Roteador

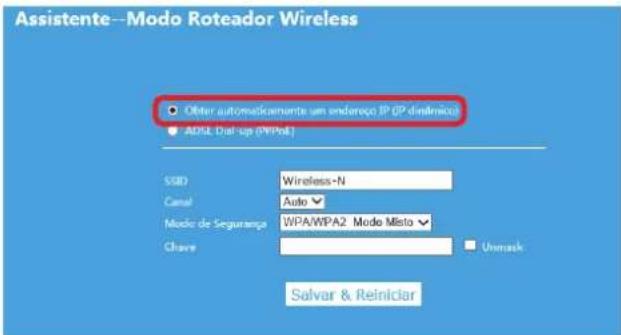

1. IP Dinâmico

SSID: Insira um nome para a sua rede Wireless

Canal: Seleccione Auto para que o roteador procure pelo melhor canal para operar

Modo de Segurança: Escolha o tipo de segurança desejado

Chave: Crie uma senha para a rede wireless

Salvar e Reiniciar: Clique para salvar as configurações

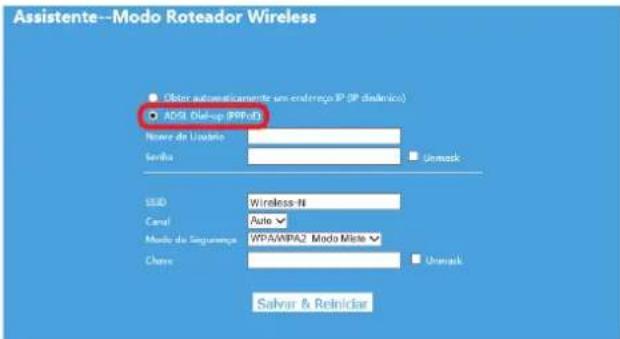

1. Conexão ADSL

Nome de Usuário: Insira o usuário disponibilizado pelo provedor de internet

Senha: Insira a senha disponibilizada pelo provedor de internet

SSID: Insira um nome para a sua rede Wireless

Canal: Seleccione Auto para que o roleador procure pelo melhor canal para operar

Modo de Segurança: Escolha o tipo de segurança desejado

Chave: Crie uma senha para a rede wireless

Salvar e Reiniciar: Clique para salvar as configurações

D2. Configurações do Modo AP (Access Point)

SSID: Nome para a rede Wireless

Canal: Seleccionar Auto, para que o repetidor procure o melhor canal para operar

Modo de segurança: escolha o tipo de segurança.

Chave: insira a senha para a rede wireless

Salvar & Reiniciar: Clique para salvar a configuração.

Insira a (chave) senha da rede Wireless e clique em Salvar e Reiniciar.

D3. Configurações do Modo Repetidor

Aguarde a procura por redes Wireless disponíveis

Clique no botão Seleccionar na frente da rede desejada

Aguarde enquanto o repetidor salva as configurações antes de retornar para a página inicial

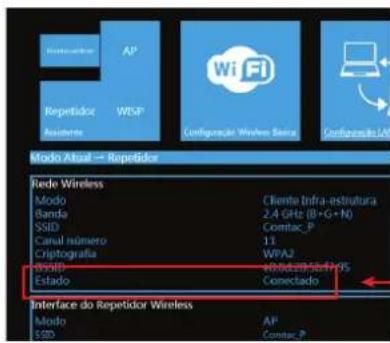

Verifique o Estado da Rede. Deverá constar como Conectado

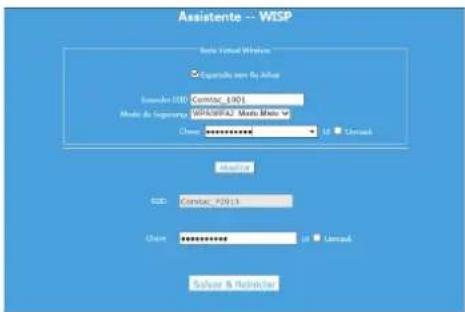

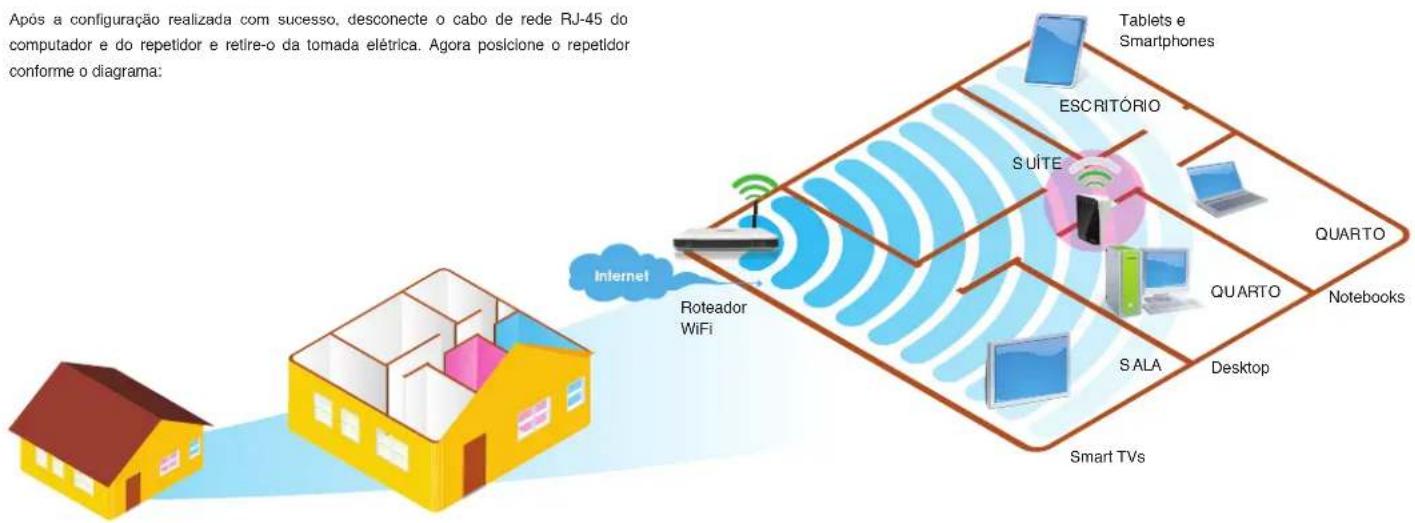

D4. Configurações do modo WISP (Cliente)

1. WISP padrão


Insira a chave (senha) da rede Wireless e clique sobre Salvar & Reiniciar.
Com esta configuração o repetidor irá receber sinal de internet através da conexão wireless e irá envia-lo pela conexão LAN e WAN (conexão WAN vira LAN).

1. WISP (Cliente) + Repetidor Wireless

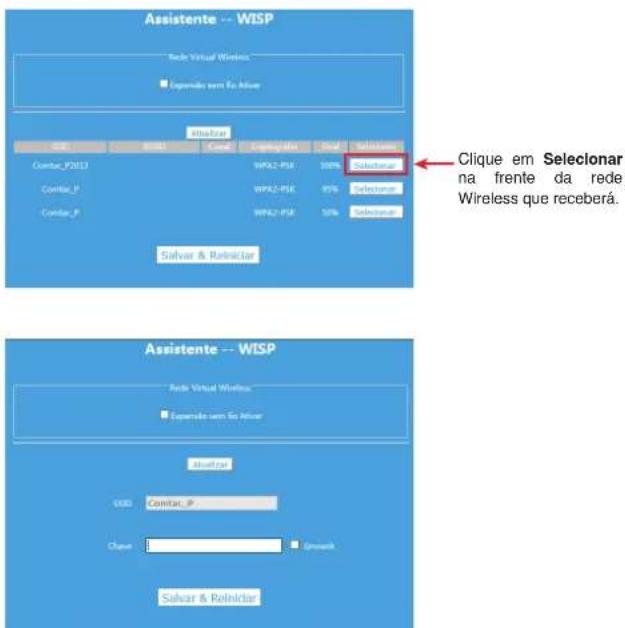

Clique em Seleccionar na frente da rede Wireless que receberá e selecione a opção Extensão sem fio Ativar
Estender SSID: pode ser mantido o mesmo nome da rede Wireless ou alterar para outro nome.
Modo de Segurança: Seleccione o modo de segurança para a rede sem fio. Pode ser utilizado a mesma da origem.
Chave: Inserir a senha para a rede. Pode ser utilizada a mesma da origem.

Com esta configuração será criada uma sub rede dentro de sua rede.
A conexão de internet será liberada pela rede wireless + Rede LAN + Rede WAN.

Conecte o repetidor em uma tomada elétrica posicionada em um local com boa captação do sinal Wireless e entre o roteador e o ponto que se pretende atinglr. O ideal é que o repetidor seja posicionado em um local onde ele possa receber um bom sinal Wireless de seu roteador conforme o diagrama acima.

Configuração Wireless Básica

Na página inicial clique sobre o botão com símbolo Wi-Fi e você terá acesso ao painel de configuração.

Neste painel o usuário poderá editar de forma rápida o nome da rede Wireless (SSID), o tipo de criptografia (segurança) e a chave (senha).

Configurações Básicas WAN

Tenha acesso ao painel de configurações de WAN.

F1. DHCP Client

Obtenha um IP automático do servidor de internet.

Tipo de Acesso WAN: DHCP Client

Nome de Host: insira um nome para sua rede

Tamanho MTU: mantenha o valor como 1492

DNS: Obtenha automaticamente do servidor ou defina manualmente

Clique em Aplicar Configurações.

F2. Static IP

Insira manualmente o endereço IP, Máscara de Sub Rede e o Gateway Padrão fornecidos pelo servidor.

Tipo de Acesso WAN: Static IP

Tamanho MTU: mantenha o valor como 1500 ou como o servidor indicar

DNS: Obtenha automaticamente do servidor ou defina manualmente

Clique em Aplicar Configurações.

F3. PPPoE

Para conexões de internet ADSL.

Tipo de Acesso WAN: PPPoE

Nome de Usuário: insira o nome de usuário fornecido pelo servidor

Senha: insira a senha fornecida pelo servidor de internet

Tipo de Conexão: Seleção Contínuo

DNS: Obtenha automaticamente do servidor ou defina manualmente

Clique em Aplicar Configurações.

Configuração LAN

Tenha acesso ao painel de configurações de LAN clicando no botão:

Altere os valores de endereço IP, Sub Rede, Gateway, etc, de acordo com a sua preferência.

Após modificar o endereço IP, o mesmo será o novo IP de acesso à interface de configuração do repetidor.

Administração

Tenha acesso ao painel de gerenciamento do roteador clicando no botão Administração na página inicial.

Altere os dados à sua preferência e clique em Aplicar Configurações.

.Fuso

Tenha acesso ao painel de Fuso Horário clicando no botão Fuso.

Altere os dados à sua preferência e clique em Aplicar Configurações.

. Backup e Gerenciamento

Toque sobre Salvar para criar um arquivo em seu computador com as configurações de seu Repetidor.

Clique em Procurar para localizar em seu computador o arquivo salvo com as configurações do Repetidor e depois clique em Carregar para utilizá-las.

Atualizar

Clique em Procurar e localize o arquivo com atualização do firmware do Repetidor e clique em Atualizar.

Estilo

Na página inicial, clique em Estilo para alterar as cores da interface de configuração do Repelidor.

Clique em Claro ou Escuro para alterar a cor de fundo da tela.

Este produto está homologado pela ANATEL, de acordo com os procedimentos regulamentados pela Resolução nº 242/2000 e atende aos requisitos técnicos aplicados.

As informações relacionadas à homologação deste produto podem ser consultadas no site da ANATEL: www.anatel.gov.br

Modelo: WN9254

"Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operados em caráter primário."
