Tipo de produto	Geladeira compacta
Marca	Orima
Modelo	ORC-29-W A+
Capacidade	29 litros
Classe energética	A+
Consumo de energia	0,45 kWh/24h (estimado)
Tensão	220-240 V, 50 Hz
Dimensões (L x P x A)	45 x 47 x 51 cm (estimado)
Peso	16 kg (estimado)
Cor	Branco
Termostato	Ajustável (7 posições)
Porta reversível	Sim
Prateleiras	2 prateleiras de vidro removíveis
Gaveta de legumes	1 gaveta inferior
Bandeja de gelo	Inclusa
Iluminação interna	Lâmpada LED
Nível de ruído	42 dB (estimado)
Gás refrigerante	R600a (isobutano)
Descongelamento	Manual
Limpeza	Não use produtos abrasivos; limpe com pano úmido e detergente neutro

Perguntas frequentes - ORC-29-W A+ Orima

Como ajustar a temperatura da geladeira?

Gire o termostato para a posição desejada. A posição 1 é a menos fria e a 7 é a mais fria. Recomenda-se a posição 3-4 para uso normal.

Como fazer o descongelamento?

Desligue o aparelho e remova os alimentos. Deixe a porta aberta para derreter o gelo. Nunca use objetos cortantes para remover o gelo.

Como inverter a porta?

Remova os parafusos da dobradiça inferior, retire a porta e reposicione-a do outro lado. Consulte o manual para maiores detalhes.

O que fazer se a geladeira não estiver gelando?

Verifique se o termostato está ligado e na posição correta. Certifique-se de que a porta está bem fechada e o ventilador traseiro não está bloqueado.

Qual o consumo de energia?

O consumo estimado é de 0,45 kWh por dia, classe energética A+, garantindo eficiência.

Como limpar a geladeira?

Desligue o aparelho. Use um pano úmido com detergente neutro. Não use solventes ou abrasivos. Seque bem antes de religar.

A geladeira faz barulho normal?

Sim, é normal ouvir o som do compressor e do fluxo do refrigerante. Se houver ruídos incomuns, verifique se está nivelada.

Posso usar uma extensão para ligar?

Evite extensões. Se necessário, use uma extensão aterrada com capacidade adequada (pelo menos 10A).

Onde encontro peças de reposição?

Entre em contato com o suporte Orima ou autorizados. Peças comuns como prateleiras e termostato estão disponíveis.

Como transportar a geladeira?

Mantenha-a na vertical. Se deitada, aguarde 2 horas antes de ligar para o óleo do compressor se estabilizar.

MANUAL DE UTILIZADOR ORC-29-W A+ Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVICO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone] email: [e-mail] Assistência Pós-Venda: ([phone] email: [e-mail]

www.orima.pt

INSTRUÇÕES DE SEGURANÇA

Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo da garantia. Recomendamos que guarde o manual de instruções enquanto estiver na posse do aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.

AVISO!

• Não tape os orifícios de ventilação no topo e nas laterais do aparelho.
• Não utilize meios mecânicos nem dispositivos eléctricos para acelerar o processo de descongelação quando limpar o compartimento do congelador.
• Se o cabo eléctrico de alimentação estiver danificado, a sua substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa com qualificações semelhantes para evitar acidentes.
• A eliminação do aparelho deve ser feita de acordo com as regras nacionais.
• Não danifique o sistema de refrigeração do aparelho. Contém gás refrigerante R600a.

Se o sistema de refrigeração estiver danificado:

• Não utilize chamas desprotegidas.
• Evite faíscas — não ligue aparelhos eléctricos nem acessórios de iluminação.

- Ventile imediatamente a divisão.

- Não deixe as crianças brincarem com o aparelho nem ligá-lo ou desligá-lo da tomada. Não deixe as crianças brincarem com o material de embalagem do aparelho.

- O aparelho não deve ser usado por crianças ou indivíduos com incapacidades mentais, a menos que alguém responsável pela sua segurança os tenham previamente ensinado a operar o aparelho.

• Se o aparelho tiver estado ao frio (temperatura não superior a +12 °C), deverá aguardar duas horas antes de o ligar à alimentação da rede.
• O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.
• Uma vez o aparelho desembalado, certifique-se de que está completo, de que o corpo e o cabo eléctrico não estão danificados.
• É proibido utilizar um aparelho tecnicamente danificado.

LIGAÇÃO À REDE ELÉCTRICA

• O aparelho tem que ser ligado a uma tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.
• SE O APARELHO FOR PRODUZIDO COM O CABO DE ALIMENTAÇÃO ESPECIAL, APENAS PODERÁ SER SUBSTITUÍDO POR OUTRO IGUAL FORNECIDO PELO FABRICANTE.
• POR RAZÕES DE SEGURANÇA, O CABO DE ALIMENTAÇÃO DEVERÁ SER SUBSTITUIDO SÓ POR UM TÉCNICO QUALIFICADO.
• NÃO UTILIZE extensões ou adaptadores.

• A frequência e potência da alimentação eléctrica em sua casa tem que respeitar os parâmetros de dados gerais do aparelho conforme indicados na rótulo do produto.

• Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos de refrigeração, mobiliário ou outros electrodomésticos junto do aparelho de tal forma que entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e incêndio.

• Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha danificada pode provocar um incêndio!

• SE O APARELHO FOR DESLIGADO NA TOMADA (PARA LIMPAR, MUDAR PARA OUTRO LUGAR, ETC.), PODE SER LIGADO REPETIDAMENTE AO FIM DE 15 MIN.

• Antes de limpar, deslique o aparelho no interruptor e na tomada.
• O aparelho não pode ser eliminado queimando-o.
• Não coloque dispositivos eléctricos ligados (como microondas, secadores de cabelo, ferros, cafeteiras eléctricas ou outros aparelhos eléctricos) em cima do aparelho porque podem provocar a ignição de pecas plásticas.
• Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores ou outros recipientes com líquidos em cima do aparelho.
• Não suba para cima do aparelho nem se sente em cima dele, não se apoie ou pendure nas portas do aparelho e não deixe que as crianças facam o mesmo.
• SE O APARELHO ESTIVER AVARIADO E NÃO FOR POSSÍVEL REPARÁ-LO COM AS RECOMENDAÇÕES POR NÓS FORNECIDAS, DESLIGUE-O DA TOMADA, ABRA AS PORTAS E CONTACTE O ESPECIALISTA DA ASSISTÊNCIA. SOMENTE UM REPRESENTANTE DA ASSISTÊNCIA PODE SOLUCIONAR TODOS OS PROBLEMAS TÉCNICOS OU AVARIAS RELACIONADAS COM A CONSTRUÇÃO.

ATENÇÃO! NÃO ABRIR A TAMPA DE ILUMINAÇÃO DO LED. Em caso de avaria cont actar um Técnico qual ifica do.

INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE

Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado separadamente, isto é, em contentores especialmente marcados com este símbolo em áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha de monstros.

Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do fabricante.

Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta vedante. Parta o fecho da porta, se tiver um.

AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.

INFORMAÇÃO DE CARÁCTER GERAL

Este aparelho é um refrigerador feito como um armário e destinado ao armazenamento a curto prazo de produtos refrigerados: o compartimento do frigorífico destina-se à conservação de produtos alimentares frescos.

O APARELHO É ECOLOGICAMENTE LIMPO, NÃO CONTENDO MATERIAIS NOCIVOS PARA A CAMADA DE OZONO: o refrigerante utilizado é o R600a, o agente de espuma utilizado para o isolamento do aparelho é ciclopentano C_5H_10 .

O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 70 POR CENTO EA TEMPERATURA AMBIENTE SE SITUE ENTRE:

OS +16 E +32 GRAUS CELSIUS - a classe de climatização do aparelho é N; OS +16 E +43 GRAUS CELSIUS - a classe de climatização do aparelho é T.

Modelo	ORC-29 W ORC-29 X
Volume bruto total, L	270
Volume líquido do frigorífico, L	267
O actual consumo depende de como o aparelho for utilizado e sua localização
Classe de eficiência energética	A+
Consumo de energia: kWh / 24 h kWh / ano	0,377 138
Classe Climática	N-T
Dimensões (A x L x P), cm	145 x 60 x 62
Nível de Ruído, dB(A) re 1pw	41
Informação eléctrica	Ver na matricula do produto

NOTA. O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

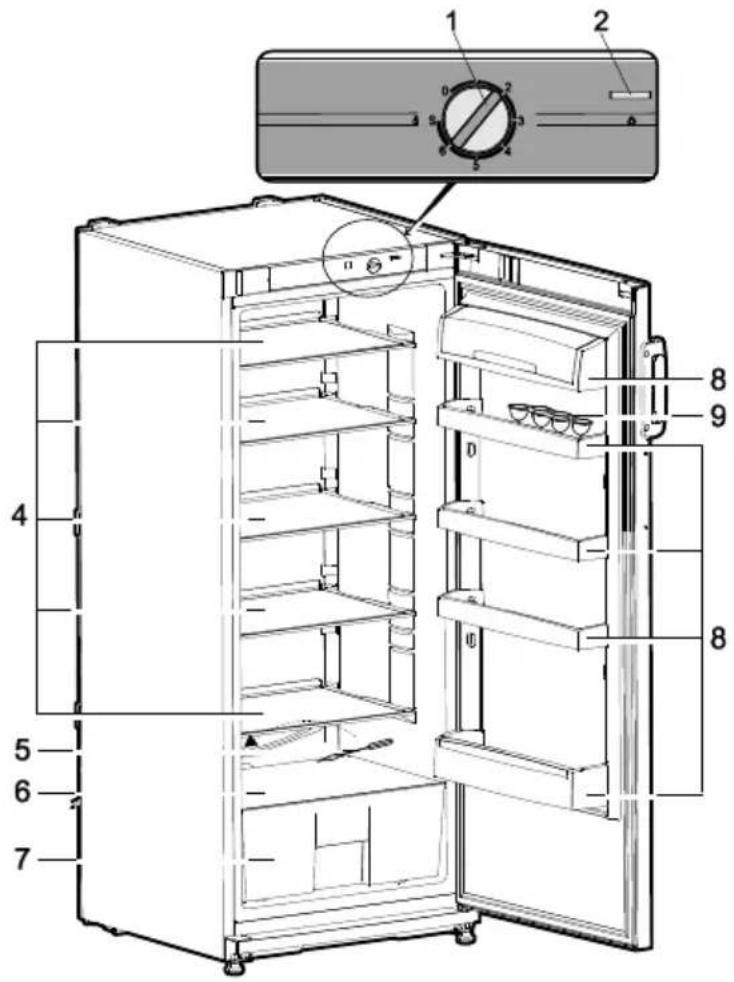

DESCRIÇÃO DO APARELHO, PEÇAS BÁSICAS (fig. 1)

1 Botão do termóstato
2 Interruptor de ligar/desligar para luz interior
4 Prateleiras de altura regulável
5 Produto de limpeza do canal da água de descongelação (cor vermelha)
6 Prateleira de vidro
7 Gavetas para fruta e legumes

8 Tabuleiros da porta
9 Tabuleiro dos ovos

11 Condensador
12 Tabuleiro de recolha de água de descongelação
13 Compressor

PREPARAR O APARELHO PARA SER COLOCADO EM FUNCIONAMENTO

Recomendamos que a preparação do aparelho para ser colocado em funcionamento seja feita por duas pessoas.

• Retire a embalagem.
- Levante o aparelho da base de poliestireno de espuma.
- Tire as fitas adesivas.
- Retire a peça de esferóvite que se encontra separada (proteção de transporte) entre a parte traseira do dispositivo e do condensador – grelha metálica (se existir).

- Quando for posicionar o aparelho no local escolhido, poderá deslocá-lo mais facilmente se levantar um pouco a parte da frente e o inclinar para trás, deixando-o rolar sobre as suas rodas.

O seu aparelho vem equipado com alças aparafusadas, não subir ou empurrar o mesmo utilizando as alças, estas podem partir.

- Retire todas as peças vermelhas das prateleiras (fig. 2). Tire as fitas adesivas vermelhas dos tabuleiros da porta – destinam-se unicamente ao transporte do aparelho.

NOTA. Quando abrir a porta do compartimento do congelador, cairá um pequeno pormenor vermelho da embalagem – É UNICAMENTE PARA TRANSPORTE.

- Elimine o material de embalagem correctamente.

- ◀ Tire dois suportes do saco e introduza-os nas guias na parte de trás superior do aparelho.

POSICIONAMENTO

- Coloque o aparelho numa divisão seca e bem ventilada.

- AVISO! O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre. Coloque o aparelho afastado de fontes de calor como fogões/bornos de cozinha, radiadores ou luz directa do sol.

- AVISO! O aparelho não deve ficar encostado a tubos de aquecimento, gás ou canos de água, nem a ou tros aparelh os eléctricos.

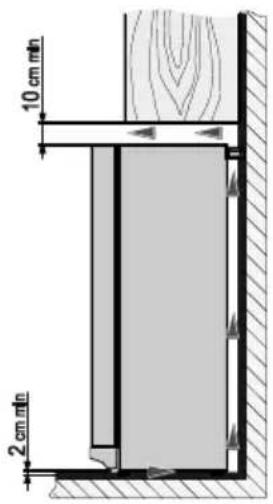

- Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação de ar à volta do aparelho. Deve haver uma folga de pelo menos 10 cm entre a parte de cima do corpo do aparelho e o mobiliário que possa estar por cima (fig. 5). O não cumprimento desta norma faz com que o aparelho consuma mais energia eléctrica e seu compressor pode sobreaquecer.

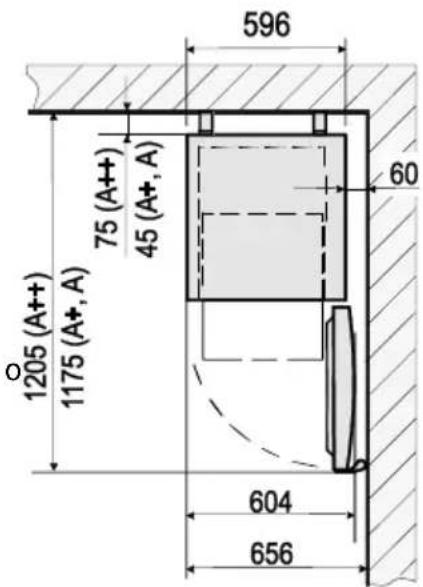

- Se o aparelho for colocado num canto, deve ser deixada uma folga de pelo menos 60 mm entre o corpo do aparelho e a parede de modo a ser possível abrir a porta.

- O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for necessário, regule a altura do aparelho ajustando os pés de

nivelamento: rodando-os para a direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.

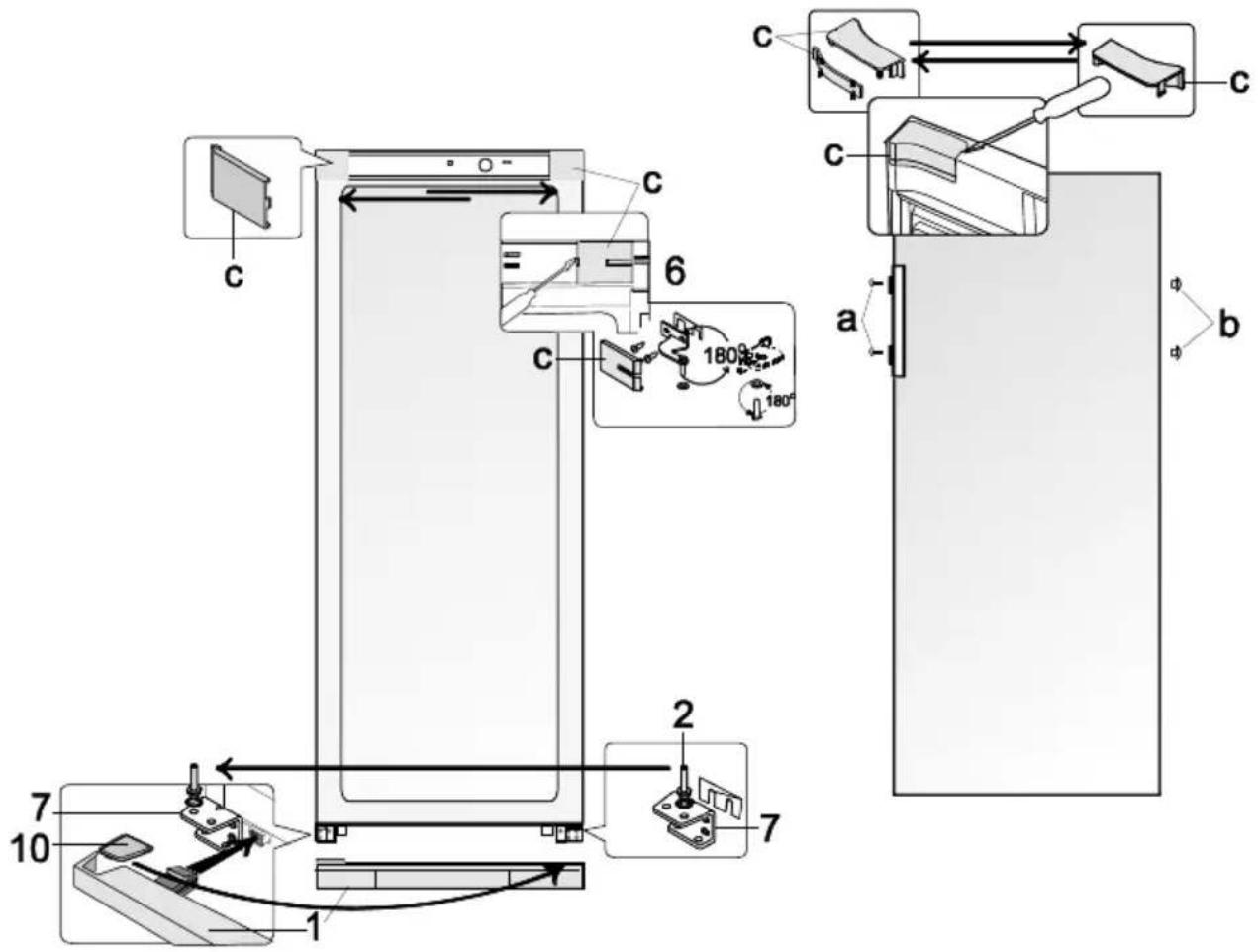

MUDAR A DIRECÇÃO DE ABERTURA DAS PORTAS

Recomendamos que a mudança da direcção de abertura das portas seja feita por duas pessoas. Vai precisar de duas chaves N.º 8 e N.º 10 e de uma chave de parafusos Philips. Quando mudar a direcção de abertura das portas, NÃO PODE deitar o frigorífico na horizontal. Execute as acções a seguir pela ordem enumerada:

AVISO ! Desligue o aparelho e retire a ficha da tomada.

1. Retirar as tampas C do corpo do frigorífico e do lado interior da porta. Retirar o gancho superior 6, juntamente com a porca e as anilhas e o separador sob o suporte.

2. Retirar a porta do compartimento do frigorífico.

3. Retirar a tampa inferior 1.

4. Desaparafuse o eixo 2 do suporte de fundo 7 e coloque-o em conjunto com todas as anilhas no outro lado do armário aparafusando no suporte 7, no lado oposto simetricamente para a posição anterior.

5. Pendure a porta do eixo 2 no suporte 7.

6. Vire o suporte 4 a 180° em conjunto com as anilhas no eixo do separador de plástico, transferindo as anilhas para o eixo do outro lado do suporte. Uma vez que o suporte é ligado à porta do compartimento do congelador, corriqi-lo no lugar no outro lado do frigorífico.

7. Vire o suporte 6 a 180° em conjunto com as anilhas do eixo e do separador de plástico. Remover o eixo e as anilhas e recolocá-los no outro lado do suporte. Uma vez que o suporte 6 esteja ligado à porta do compartimento do frigorífico, corrigi-lo no lugar no outro lado do frigorífico nas aberturas mais elevadas. Utilizar a tampa C para cobrir o suporte e o espaço restante.

8. Retire o parafuso e o suporte. Retire os parafusos que prendem a alça no lugar. Mova a alavanca para o outro lado e aperte-os no lugar. Coloque as tampas nas aberturas restantes na porta, e coloque as tampas de rosca no lugar.

9. Remova a tampa 10 da tampa inferior 1 e inseri-as para as guias do outro lado da tampa inferior (simetricamente para a posição anterior). Insira os pés esquerdos e direitos da tampa inferior 1 (veja foto). E empurre as tampas até ficarem fixadas.

REGULAÇÃO DA TEMPERATURA

A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 1 (fig. 1) rodando-o para um lado ou para outro. A indicação da temperatura em dígitos é mostrada ao lado do botão do termóstato.

A temperatura é regulada na escala de sete algarismos.

0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada.

1 = temperatura mais elevada (menor arrefecimento)

7 = temperatura mais baixa (maior arrefecimento)

Se os produtos alimentares no compartimento do frigorífico estiverem frios demais, regule o botão do termóstato para 1, 2 ou 3. Se os produtos alimentares no compartimento do frigorífico não estiverem a ser suficientemente arrefecidos, regule o botão do termóstato para 4, 5 ou 6.

Regule a tempera tura do a parelho d e ac ordo com aquil o que precisa.

A TEMPERATURA NO COMPARTIMENTO DO FRIGORÍFICO PODE VARIAR DEPENDENDO

DA TEMPERATURA AMBIENTE, DA QUANTIDADE DE PRODUTOS ALIMENTARES, DA TEMPERATURA DOS PRODUTOS ALIMENTARES E DA FREQUÊNCIA COM QUE A PORTA DO APARELHO É ABERTA E FECHADA. Por conseguinte, recomendamos:

• coloque o aparelho afastado de fontes de calores,
• alimentos colocados no aparelho não devem estar mais quentes do que a temperatura ambiente,
• a porta do aparelho não pode ser deixada aberta, a porta do aparelho não deve ser deixada aberta mais tempo do que o necessário para tirar ou colocar produtos alimentares no seu interior.

SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE, A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular para uma temperatura mais baixa.

CONSERVAÇÃO DE PRODUTOS ALIMENTARES NO COMPARTIMENTO DO FRIGORÍFICO

O compartimento do frigorífico destina-se à conservação de curta duração de produtos alimentares frescos.

• Não coloque produtos alimentares quentes no compartimento do frigorífico – tem que deixá-los arrefecer até à temperatura ambiente.
• Cumpra rigorosamente o prazo de validade do produto alimentar indicado pelo fabricante na embalagem do produto.

DESCONGELAR O COMPARTIMENTO DO FRIGORÍFICO

O compartimento do frigorífico descongela automaticamente. As gotas de gelo que se formam na parede do fundo do compartimento de refrigeração descongelam durante o tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal de escoamento da água de descongelação para o tabuleiro em cima do compressor, onde evapora.

LIMPEZA E CUIDADOS A TER

LIMPE REGULARMENTE O APARELHO.

Lembre-se que antes de limpar a parte de trás do corpo do aparelho, tem que desligar a ficha do aparelho na tomada.

• Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras, ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com sabão ou detergente de lavar a loiça. Seque com um pano.
• Limpe as superfícies interiores do aparelho com água quente com sabão. Também se pode utilizar detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e exteriores.

• Limpe regularmente as juntas herméticas das portas. Seque com um pano.
• Lave regularmente os tabuleiros e os outros acessórios.
  ◀ LIMPE REGULARMENTE O ESPAÇO DO CANAL DE ÁGUA DE DESCONGELAÇÃO COM UM PRODUTO DE LIMPEZA ESPECIAL 5 PARA ESSE EFEITO (Fig. 1).

- Pelo menos uma vez por ano limpe o pó da parte de trás do corpo do aparelho e do compressor. Poderá utilizar uma escova macia, um pano electrostático ou aspirador para limpar.

ácido, álcool ou benzeno para limpar as superfícies interiores e exteriores do aparelho.

• Não guarde bananas no frigorífico, este fruto é sensível ao frio.
• Não guarde alimentos preparados e alimentos prontos a cozinhar ("aquecer e comer") no mesmo recipiente.
• Todos os alimentos com um cheiro forte deverão ser guardados num recipiente estanque ao ar (por exemplo, peixe fresco, foie gras e queijo).
• SE VAI DEIXAR O APARELHO DESLIGADO POR UM GRANDE PERÍODO DE TEMPO, DEIXE AS PORTAS ABERTAS.

Observações sobre o ruído de funcionamento do aparelho. Enquanto o aparelho funciona e executa o ciclo de congelamento, são emitidos vários ruídos. Isto é normal e não significa que há uma avaria.

• À medida que o refrigerante circula pelo sistema de refrigeração, provoca sons como murmúrios, borbulhar ou sussurros.
• Sons mais altos como estalos ou estalidos poderão ouvir-se durante um curto período de tempo quando o compressor do refrigerador liga.

PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES (DETECÇÃO DE AVARIAS)

E se ...

• O aparelho estiver ligado na tomada à alimentação da rede mas não funciona. Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a ficha está inserida correctamente na tomada.

• O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede. Afaste o aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.

• Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de água de descongelação com um produto de limpeza para esse efeito.

• Aparecer água nas prateleiras de vidro temperado. Produtos ou pratos com alimentos no compartimento de refrigeração estão a tocar na parede do fundo do compartimento. Não deixe que produtos ou pratos com alimentos toquem na parede do fundo.
• Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.
• Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois passe um pano para secar. Monte a junta vedante de borracha no lugar.
• Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande quantidade de comida quente no aparelho.
• A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar ambiente é superior a 70%. Ventile a divisão onde se encontra o aparelho e, se possível, retire a causa da humidade.

TRANSPORTE

O FABRICANTE NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS NO APARELHO QUE RESULTEM DO NÃO CUMPRIMENTO DAS INSTRUÇÕES DE TRANSPORTE.

• O aparelho deve ser transportado apenas na posição vertical.
• Durante o transporte, o aparelho deve estar protegido das condições atmosféricas (chuva, neve, humidade).
• O aparelho deve estar bem preso durante o transporte para não escorregar nem chocar dentro do veículo de transporte.
• Se o aparelho tiver sido transportado numa posição que não na vertical, pode ser ligado à alimentação da rede ao fim de 4 horas, mínimo. Se não seguir estas instruções, o compressor do aparelho pode avariar.

ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA

SE O APARELHO NÃO ESTIVER A FUNCIONAR BEM, VEJA SE CONSEGUE SER VOCÊ A RESOLVER O PROBLEMA DO MAU FUNCIONAMENTO. Se não conseguir resolver o problema sozinho, contacte o representante de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em contacto, indique o modelo 1 e o número 2 do frigorífico. Encontrará estes dados no rótulo do produto, que está colado na parede esquerda do compartimento do frigorífico, junto das gavetas da fruta e dos legumes.
