| Tipo de produto | Combinado frigorífico-congelador (embutível) |
| Marca | CANDY |
| Modelo | DME 18/10AC |
| Capacidade total | 370 L (estimativa) |
| Dimensões das portas (revestimento) | Congelador: 709 x 588 mm, Frigorífico: 976 x 588 mm ou 1134 x 588 mm conforme versão |
| Alimentação elétrica | 220-240 V, 50 Hz (estimativa padrão) |
| Classe climática | Temperatura ambiente entre +16°C e +38°C / +43°C |
| Fluido frigorífico | R134a (HFC) ou R600a (isobutano) – ver placa de características |
| Congelação rápida | Ativação por botão (50 h) ou posição «Super» (6 h ou 50 h conforme modelo) |
| Descongelamento | Automático para o frigorífico; manual para o congelador (com bandeja de recolha) |
| Iluminação interior | Lâmpada padrão substituível |
| Alarmes | Luz vermelha para temperatura inadequada |

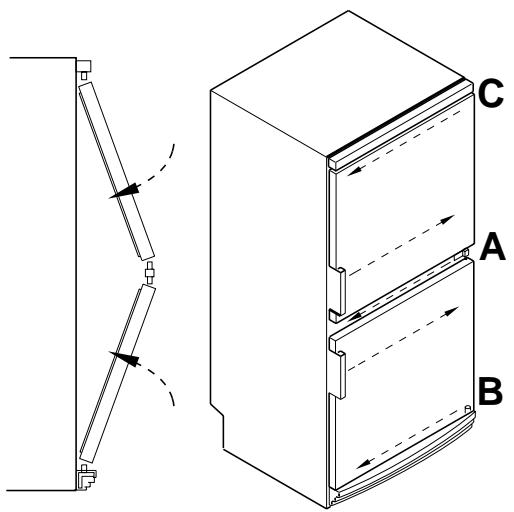

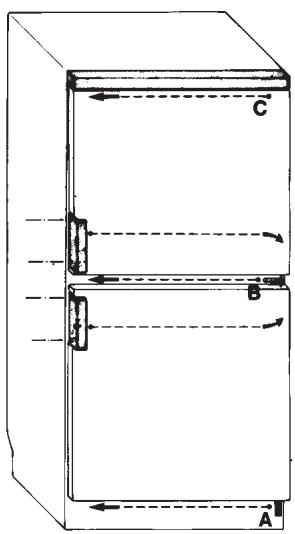

| Inversão das portas | Possível, dobradiças reversíveis (esquerda/direita) |
| Limpeza e manutenção | Limpar com água morna e bicarbonato; não usar produtos abrasivos |
| Segurança | Aterramento obrigatório; não usar extensões |
| Peças sobressalentes | Exigir peças originais do revendedor |
| Conformidade | Diretivas CE 89/336/CEE, 73/23/CEE, 89/109/CEE |
Perguntas frequentes - DME 18/10AC CANDY
Perguntas dos utilizadores sobre DME 18/10AC CANDY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Eletrodoméstico em formato PDF gratuitamente! Encontre o seu manual DME 18/10AC - CANDY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DME 18/10AC da marca CANDY.
MANUAL DE UTILIZADOR DME 18/10AC CANDY
1) Ler cuidadosamente o livre de instruções e seguir as recomendações sobre a segurarça da instalação, uso e manutenção.
Guardar estemanual em local seguro para posterior consulta.
2) quando o aparecido for退回 da embalagem protectora, certificar-se de que não está danIFICado.
Este aparecidosoleve serutilizando para o fimpara o qualfoiespecificamenteconcebido, nomeadamente paraacoservaço degeneros alimenticios.
Qualquer outra utilização é considerada inapropriada, e portanto perigosa.
O fabricante declina toda e qualquer responsabilitadpe por danos causados por uso inedido e inappropriado.
A factura de compra serve de garantia, pelo quedeer guardá-la.
Declaração de conformidade: As partes e componentes deste aparecido destinados aentrar em contacto com alimentos está em conformidade com a direcva da CEE 89/109.
CE Este aparecido está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alteracoes posteriores.
COMO UTILIZAR O FRIGORÍFICO
Ligação electrolytica
Este frigorífico está preparado para operar com a voltagem nominal indicada na placá de指示os dentro do aparecido. As flutuações de但现在 nãodeer ser superiores ou inferiores a 10% da voltagem nominal.
Antes de ligar o aparelho, certificque-se de que os dados que se encontrar na placar de indications dentro do aparelho correspondem aos da rede de alimentacao eletrica.
Caso a toma da não seja compatível com a ficha do aparheiro, mandar mudar a ficha por um electricista qualificado, o qualdeerveissemverificarseacapacidadedainstalacao eletrica se adequaua a potencia deconsumo do aparheiro. Nao se recomenda o uso de fichas multiplas e/ou cabos de extensao.
A tomada do frigorífico deve ser correctamente ligada à terra. Este requisito fundamental de segança deve ser verificado e, em caso de dúvida, a instalação deve ser cuidadosamente testada por um electricista experiente e qualificado.
O fabricante declina toda e qualquer responsabilitadpe por danos resultantes da falta de ligaço do aparelho à terra.
INSTALAÇÃO
No caso dos modelos@cujos pés não venham montados de origem, aparafusá-los as aberturas roscadas da parte de baixo do frigorífico. Certificar-se que osinous pés da fronte não fiquem completeness aparafusados, de forma a que o frigorífico fique ligeira-mente inclinado paraTRS.
Caso sera necessario, montar os espacáadores apropriados (fig. 1), de modo a obter a correcta circulação de ar entre o frigorífico e a parede; assegurar que nenhuma greha ou abertura de ventilação ou de dispersão de calor fique obstruía, deixando um esgo de, pelo menos, 5 cm.
Não instalar o frigorífico nas proximidades de fontes de calor. Àlem disso, não instalar o
electrodoméstico em locais expostos a temperatas inferiores a +16^ ou superiores a +38÷ 43^ durante longos periodos de tempo.
No caso dos frigoríficos de das portas, assegurar que a mangueira de escoamento da água de descogelação esteja inserida no tabuleiro de evaporação apropriado, localização na parte deTRS do frigorífico, por cima do compressor.
Se o frigorífico for encastrado sob um armário de parede, há quedeerar um intervalo minimo de 5 cm tanto entre o aparelho e a base desse armário quando entre o frigorífico e a parede traseira do armário onde estiver a ser encastrado/entre a parede do compa-imento para permitir a livre circulaca do ar.
Uma instalação Incorrecta poderá causar danos a pessoas, animais ou bens materiais,idos quais o fabricante declina toda e qualquer responsabilitadde.
CONSELHOS RELATIVOS AO CONTROLO DA TEMPERATUREA E À OBSERVÁNCIA DAS REGRAS DE HIGIENE ALIMENTAR
Umautilizaçãoadequada do frigorífico,aliada à observança das regras de higiene,contribuem significativamente para uma melhor conservação dos alimentos.
Controlo de temperatura
Coloque os alimentos mais delicados na zona mais fria do frigorífico: em geral, a temperatura é mais baixa sobre as gavetas para frutas e legumes.
Os alimentos cozinhadosdeferao ser guardados em recipientes hermeticamente fechados. Deixe os alimentos arrefecerem antes de os guardar no frigorifico.
A fruta e os legumesdeerao ser guardados nas respectivas gavetas,na parte de baixo do frigorifico.
Observação das regras de higiene alimentar
Antes de colocar os alimentos no frigorífico deben remover os involucros que os embalam.
Empacote ou embale os alimentos frescos: não soit conservarão durante mais tempo como está a fazer que se contaminem mutuamente.
Cologne os alimentos dentro do frigorífico de modo a assegurar a livre circulação do and no interior do mesmo.
Limpe frequentlymente o interior do frigorífico, using detergentes delicados mas com um poder bactericida adequado.
INFORMAÇÉS PARA O AMBIENTE
Embalagem, tratamento de lixos.
Depois de ter desembalado o aparelho, não deite a caixa no lixo; separe os diverses materiais que a compoem (esferovite, cartão, etc.) de acordo com os regulamentos locais para posterior encaminhamento dos lixos assim过分ados conforme normas em vigor.
Atença
Este aparecido foi produzido sem recorrir a CFC: o circuito de refrigeração contentou ou fluido HFC R 134a ou, em alternatively, gás isobutano R 600 a. Para informações mais detalhadas é favor consulutar a placá de caracteristicas do aparecido, afixada ao mesmo.
Nunca utilize nenhum dispositivo ou método para limpeza deste electrodométrico às dem dos descritos e, consequentemente, aconselhados, no capítilo destemanual dedicação à limpeza do seu frigorífico; autilização de dispositivos/métodos发展目标a podera danificar o seu electrodométrico.
Aparelhos com isobutano (R 600 a)
O isobutano é um gás natural que, embarora não provoque quaisquer efeitos no ambiente, é inflamável. Assim sentido, é indispensable àsguarur-se que:
- o aparelho sera instalado num local com um volume livre superior a 3 metros cubicos;
- as aberturas de ventilacao do(AParemel se aparecerm todas livres e limpas;
- o circuito de refrigeracao do aparelho não aparece danos, sejam eles internos (mediante usoaçãocede objects cortantes ou afiados),sejam eles externos (operação impropria durante a limpeza do circuito condensador).
Quando o aparelho chega ao fim da sua vida uyil, e antes de se desfazer dele, sera necessario torna-lo seguro. Para tal, entre em contacto com o seu agente especialista ou com o Organismo Local indicado.
COMPARTimento FRIGORÍFICO
Recomendamos que, para que os alimentos se conservem em perfeitas condições (sabor, frescura e textura), embrulhe os diversos alimentos em papel de alúnio, pelúcula aderente ou os coloque em recipientes plácicos que vem bem. Isto evitará同样的e que os sabores se alterem.
Obterá melhores resultados na conservação dos alimentos se os arrumar no frigorífico da segunte forma:
Carne, peixe, etc. na prateleira imeditamente acima do compartmento dos vegetais.
Alimentos congelados, bolos, etc., nas prateleiras superiores.
Lacticínicos nas prateleiras do interior da porta.
Fruta e Vegetais: Devem ser colocados em sacos de plástico apropriados e devidamente fechados.
Atença: Os alimentos enlatadosdeerao ser conservados em recipientes de plácico que vem bem(before de aberta a lata.
Assegure-se de que o ar frio pode circular livrimente a volta dos alimentos, deixando intervalos entre as embalagens.
Os alimentos cozinhados são poderão ser introduzidos no frigorífico(before de terem arrefecido completeness.
As bebidas e os liquidosdeerao ser guardados em recipientes que vem bem.
EXPLICAZão DOS SIMBOLOS
Frigorífico
O compartmento de baixa temperatura do frigorífico pode armazenar alimentos congelados durante periodos curtos de aproximamente uma semana.
Frigorífico
O compartmento de baixa temperatura do frigorifico pode armazenar alimentos congelados durante periodos medios de aproximamente um mês.
Frigorífico ***
O compartmento de baixa temperatura do frigorifico pode armazenar alimentos congelados durante periodos longos de aproximamente 3 meses,sendo apropriadao para o armazenamento de gelados e produits similares.
O*simbolo indica que podem ser congelados alimentos frescos e que os alimentos congela-
dos poder ser conservados por um periodo muito longo. Os alimentos frescos devem ser congelados de acordo com as instruções dadas nas TABELAS DE CONGELAÇÃO.
CONTROLO DA TEMPERATUREA
A temperatura ambiente, a entrega e a frequência com que as portas se abrem são factores que afectam a temperatura interna. quando se altera a regulação do botão do termóstato, o frigorífico não arrancá imeditamente porque se encontrar em pausa. A regulação da temperatura é feita atraves do botão do termóstato localizo dentro ou fora do frigorífico. O frigorífico não funciona na posicao "0"; ("0" significa paragem).
Recomenda-se a colocação do botão de commando do termóstato numa posção média.
Para baixar a temperatura, rodar o botão no sentido dos ponteiros do relógio.
Se a temperatura ambiente for muito elevada, o frigorífico terá que travaíhar continuamente, o que pode fazer a formação de gelo.
Nesse caso, rode o botão do termostato para um grau inferior.
VERSão INTEGRADA DE 2 COMPRESSORES E DE COMPRESSOR SIMPLES COM PAINEL DE CONTROLO (fig. 2)
A versão com 2 compressores apareça a regulação da temperatura dentro do compa-mentationo frigorífico quando o congelador é commandado pelo painei de controlo da fig. 2.
O termostato "D" controla o compartmento do congelador.
Na posicao "0" o compartmento do congelador não funciona.
Rodando o botão no sentido dos ponteiros do relógio, o equipamento começa a funcional e acende-se o indicator luminoso verde "A".
Rodando o botão para a posicao "S" (Congelamento Rápido) o indicator luminoso amarelo acende-se e o compressor travaíhará continuamente durante 50 horas. No final das 50 horas a luz amarela pesca, o que significica que a congelação rápida terminau e o botão do termostato terá que ser colocado na posicao normal.
Quando aceso, o indicator luminoso vermelho "B" indica que a temperatura no compartmento do congelador não é adequada, o que pode depender de:
-
o equipments ter acabado de ser ligado
-
a porta ter ficado aberta ou não convenientemente fechada
-
introdução de alimentos frescos no compartmento do congelador a fim de serem congelados.
A luz vermelha apaga-se logo que o compartmento do congelador atinge a temperatura requerida.
A versão de compressor simples apareça apenas uma regulação atraves do poinel de controlo da fig. 2.
O termostato "D" controla os compartments do frigorifico-congelador.
Na posicao "0", os compartments do frigorifico e do congelador não funciona.
Rodando o botão no sentido dos ponteiros do relógio, o equipamento começa a funcional e acende-se o indicator luminoso verde "A".
Rodando o botão para a posicao "S" (Congelamento Rápido) o indicator luminoso amarelo acende-se e o compressor travaíhará continuamente durante 6 horas. No final das 6 horas a luz amarela pesca, o que significica que o botão do termostato tera que ser colocado na posicao normal.
Quando aceso, o indicator luminoso vermelho "B" indica que a temperatura no compi-mentation do congelador não é adequada, o que pode depender de:
- o equipments ter acabado de ser ligado
- a porta ter ficado aberta ou não convenientemente fechada
- introdução de alimentos frescos no compartmento do congelador a fim de serem congelados.
A luz vermelha apaga-se logo que o compartmento do congelador atinge a temperatura requerida.

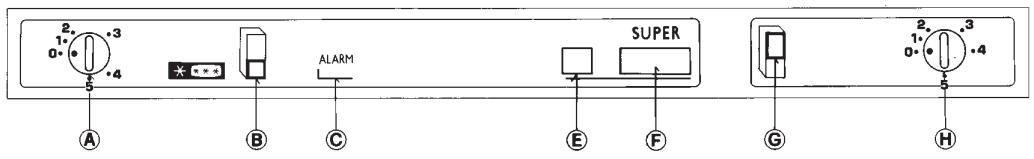

PAINEL DE COMANDOS (fig. 4B - fig. 13) DOS MODELOS COMBINADOS EQUIPADOUS COM DOIS COMPRESSORES
O termóstato "A" coma d o compartimento do congelador; para que o frigorífico comece a funcional, tera de rodar o referido botão de commando no sentido dos ponteiros do relógio; os indicadores luminosos verde "B" e cor-de-rosa "C" acendem-se. O indicator luminoso cor-de-rosa "C" sé se apaga(before de a temperatura que tiver sido regulada para o interior do compartmento do frigorífico tiver sido atingida.
No caso dos modelos cujo panei de commandos corresponde ao que épresentado na fig. 4b, o indicator luminoso amarelo "E" acende-se sempre que a tecla de congelacao rapiida "F" for premida, enquanto que nos modelos cujo panei de commandos corresponde ao que épresentado na fig. 13, este indicator luminoso se acende quando o botao de commando "A" é rodado para a posicao "SUPER"(S).
O termóstato "H" comanda o compartmento do frigorífico, sentido que, quando este termóstato está colocado na posão "0", o frigorífico não funciona.
Quando o botão de commando "H" é rodado no sentido dos ponteiros do relógio, o frigorífico entra em等功能amento e o indicator luminoso verde "G" acende-se.

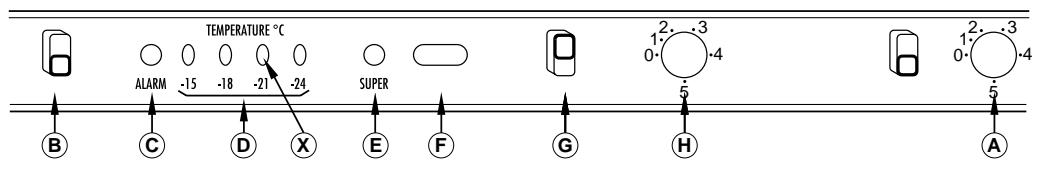

PAINEL DE COMANDOS (fig. 4) DOS MODELOS COMBINADOS EQUIPADOS COM UM UNICO COMPRESSOR E COM ELECTROVALVULA
O termóstato "A" comaça o compartmento do congelador, sentido que, quando o respectivevo botão de commando está colocado na posicão "0", nem o frigorífico nen o congelador travaham; quando colocado noutra posicão que não a posicão correspondente a "0", o botão de commando "H" permite proceder à regulação do frigorífico. quando o botão de commando "A" é rodado no sentido dos ponteiros do relógio, o frigorífico é colocado em等功能amento, acendendo-se o indicator luminoso verde "B" e ficando o indicator luminoso cor-de-rosa "C" a piscar.Esta operação sé deverá ser levada a cabo quando o aparvelho é ligado e, consequentemente, colocao em等功能amento.
Os quatros indicadores luminosos verdes "D" indicam a temperatura registada no interior do congelador. O indicator luminoso assinala uma temperatura correspondente ao valor medio registado no interior da-camera do congelador.
O indicator luminoso amarelo "E" acende-se sempre que a tecla de congelação "F" tiver sido premida durante mesma de 4 segundos, aktivando assim o modo deestruturao continuo do compressor.
O termóstato "H" coma o compartmento do frigorífico. quando o respectivo botão de commando está colocado na posicao "0", o frigorífico não funciona. Se o botão de commando "H" for rodado no sentido dos ponteiros do relógio, o frigorífico entra em acontecimiento e o indicator luminoso verde "G" acende-se (so se o botão de commando do termóstato "A" estiver colocado numa posicao que não sera correspondente a "0").
O frigorífico so funciona se o indicator luminoso verde "B" estiver acaso.
Indicacao de ocorrência de uma anomalia: Sempre que o indicator luminoso cor-de-rosa "C" se aparecer intermitente (a piscar) e um dos quatro indicadores luminosos verdes "D" estiver aceso,ippo significacaque,sea por falta de alimentacao de energia elcctrica, sera por qualquer othero motivo anomalo, os alimentos guardados no compartmento do congelador permaneceram durante um certo periodo de tempo a um temperatura superior a 0^; para que o indicator luminoso cor-de-rosa "C" deixe de piscar basta premir a tecla F",mantendo-a premida durante certo tempo.
Para assegurar umautilizaçãocorrecta do seucongelador, sera recomendavel regular o respectivo botão de commando do termostoamento de modo a que, no termómetro, se acenda o indicator luminoso verde "X".Desta forma obteráuma conservação ideal dos alimentos.

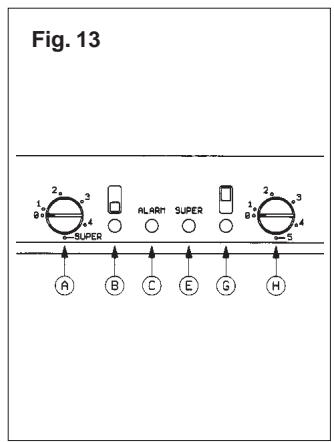

PAINEL DE COMANDOS (fig. 13) DOS MODELOS COMBINADOS EQUIPADOS COM UM UNICO COMPRESSOR E COM ELECTROVALVULA
O termóstato "A" coma d o compaimento do congelador, sando que, quando o respectivevo botao de commande está colocado na posicao "0", nem o frigorifico nem o congelador travaham; quando colocado noutra posicao que nao a posicao correspondente a "0", o botao de commando "H" permite proceder a regulacao do frigorifico. Quando o botao de commando "A" é rodado no sentido dos ponteiros do relógio, o frigorifico é colocado em funcaoamento, acendendo-se o indicator luminoso verde "B" e ficando o indicator luminoso cor-de-rosa "C" intermitente (a piscar). O indicator luminoso cor-de-rosa "C" so se apaga(before de a temperatura que tiver sido regulada para o interior do compartmento do frigorifico tiver sido atingida.
O indicator luminoso amarelo "E" acende-se quando o botão de commando "A" é rodado para a posicao "SUPER", activando o modo deestrutura do compressor do frigorífico.
O termóstato "H" coma o compartmento do frigorífico. quando o respectivo botão de commando está colocado na posção "0", o frigorífico não funciona. Se o botão de commando "H" for rodado no sentido dos ponteiros do relógio, o frigorífico entra emestrutura e o指示or luminoso verde "G" acende-se (so se o botão de commando do termóstato estiver colocado numa posção que não sera correspondente a "0").
O facto de o indicator luminoso cor-de-rosa "C" estar aceso indica que a temperatura registada no interior do congelador não é suficientemente baixa; esta situação poderá fazer a aver-se ao facto de:
-
o aparelho ter acabado de ser ligado
-
a porta ter ficado aberta
-
ter acabado de ser introduzido um alimento a congelar no aparelho.
Assim sento, o congelador devará sempre assegurar a existência de temperatas iguais ou inferiores a -18°C.
ATENÇA: Não existe qualquer relacion entre os他们在 indicados no botão de comando do termóstato (A) e as temperatas indicadas pelos 4指示ores luminos dos verdes (D).

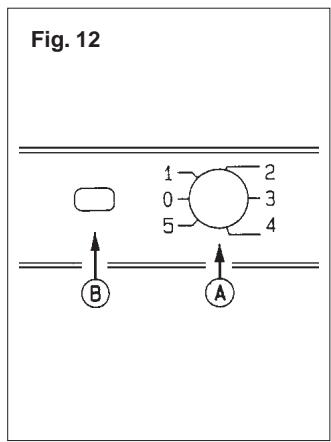

PAINEL DE COMANDOS (fig. 12)
O termóstato (A) controla a temperatura tanto do frigorífico quando do congelador.
Quando o termóstato está colocado na posção correspondente a "0", tanto o frigorífico quando o congelador está desligados.
Se rodar o botão do termóstato no sentido dos ponteiros do relógio, o compressor começa a trabalho e o indicator luminoso verde (B) illumina-se.
CONSERVAÇÃO
Alguns modelos tem uma area para arrumacao sobre a prateleira de cima. Essa area deve ser usada como um compartmento de 2 estrelas como épresentado no aparelho.
O[nível maximalo de conservacao é obtido se se remove todas as gavetas excepto a do].
fundo do aparelho.
Osímbolo x** indica que o congelador em causa está apto a fazer Produtos con gelados durante um periodo de tempo consideravel e que serve para a conglação de alimentos frescos.
Os tempos de conservação está directamente associados à manutenção da temperatura correcta, pelo que quaisquer alterações irão afectar o tempo de conservação dos alimentos.
Se a corrente fazer, não abra a porta ou a tampa do seu congelador em circunestência alguma. Os alimentos congelados manter-se-ão em condições por um periodo de 10 a 12 horas. Os alimentos são manterão congelados mais tempo se forem embrulhados em papel especial para alimentos e colocados num firgorífico, ou na falta deste, num local bem fresco. Neste caso está aconselhovel consumir os alimentos no prazo de 24 horas ou cozinha-los e voltar quando a congelá-los.
CONGELAÇAO
Para se obter a melhor congelação possível, está necessário remover todos os cestos à exception do inferior.
Modelos combinados com panei de commandos correspondente ao aparecido numa das seguintes figuras: fig. 2 - fig. 4 - fig. 4b - fig. 13
Sempre que pretender congelar produits frescos sera recomendavel mudar os produits ja congelados para o compartmento de conservacao de produits congelados. 24 horas antes de introduzir os alimentos a congelar no seu aparelho,deer a levar a cabo as seguintes operacoes:
Painel de commandos correspondente ao aparecido numa das figuras 4 ou 4b
Prima a tecla "F" durante ricerca de 4 segundos para activar a funcao de congelaacao rapiida; o indicator luminoso amarelo "E" acende-se para indicar que a fase de congelaacao se iniciou, fase esta que sera automaticamente interrompida(before de decorridas 50 horas, alta em que serao repostas as condições de functimento iniciais (o indicator luminoso amarelo "E" apaga-se).
Se o pretender, poderá interromper manualmente a congelação em qualquer momento, para o que terá apenas de premir a tecla "F" duranteperia de 4 segundos.
Painel de commandos correspondente ao aparecido na figura 13
Para Activate a função de convigência rápida terá aspenas de rodar o botão de commando "A" para a posicao "SUPER"; o indicator luminoso amarelo "E" acende-se para indicar que se iniciou a fase de convigência rápida, a qual sera automaticamente interrompida(before de decorridas 50 horas (altura em que o indicator luminoso amarelo "E" se apagará). Para repor as condições de functimento normais, tera aspenas de rodar o botão de commando "A" para a posicao correspondente ao mode de functimento normal, ou seja, colocando-o noutra posicao que não na posicao "SUPER".
Painel de commandos (fig. 2) dos modelos combinados de encasar equipados com bois compressores
Para fazer a funcao de congelaçao rapiida tera de rodar o botao de commando "D" no sentido dos ponteiros do relógio, para a posicao "S"; o indicator luminoso amarelo "C" acende-se.
Depois de decorridas 50 horas, quando a funcao de congelaao rapiida chega automatcamente ao fim, o indicator luminoso amarelo "C" ficar a piscar, para indicar que o botao de commando do termostato delevera voltar a ser colocado na posicao correspondente ao mode de functiamento normal.
Frigoríficos combinados com e sem panei de commandos (fig. 12)
24 horas antes de colocar os alimentos a congelar no aparelho,deerararranjor esapo para os colocar.No inico da congelacao,e para nao provocar o arrefecimento excessivo do vao frigorifico,poderaser necessario recuar o botao de commando do termostato circa de 1/2 numero,dependendo da quantidade de alimentos que o aparelho contenha e da
Uma vez conclusuía a congelação, não se esqueça de voltar a colocar o botão de commando do termóstato na posão inicial.
Versão integrazione de compressor很简单 com painéis de controlo (fig. 2)
O que se segue é uma adenda às espécificações para frigorificos-congeladores sem pai-nel de controlo.
Paraacularecongelamento,quandoatemperaturaambienteésuperiora 30^ ,activar ocongelamento rápido rodando o botao para o posicao "S"durantepeloenoos6horsanpestdeintroduziralimentosfrescos.
Uma vez decorrides as 6 horas (ou está, quando o indicator luminoso "C" começá a piscar), terá de repor o botão de commando do termóstato na posção correspondente a umFUNICIONamento normal, ou está, numa posção diferente da posção "S".
INSTRUÇOES RELATIVAS A TODOS OS APARELHOS: a quantitude Tmaxa de alimentos a congelar, de acordo com as modalidades previstas nas normas europeias, é a indicaça na placac de caractertisticdo aparelho.
DESCONGELAÇAO
O congélador descóngela-se automaticamente sempre que o compressor não estiver a travaíhar. As gotas de água resultantes da descóngeração do gelo são recolhidas num recipientepropio, localizzato por cima do compressor, bajo calor gerado provoca a evaporação da água; é convenientemente não colocar alimentos ou recipientes contra o pailé de trás.
a) 24 horas antes de proceder à descongelação colocque o botão do termostato nas posições mais elevadas (numeros mais elevados) ou active o modo de congelação rápida, para baixar a temperatura dos alimentos.
b) Embrûle os alimentos congelados em folhas de papel especial para alimentos e colque-os no frigorífico ou num local bem fresco.
c) Coloque o botão do termóstato na posicao "0" ou deslgue o botão verde, conforme o caso.
d) Deixe a porta do congelador aberta.
e) Uma vez conclusuía a descogelação seque o interior do congelador a volta a colocar os alimentos queinha retirado.
f) Volte a ligar o congelador e regule o termostoamento para uma posicao elevada, repondo-o na posicao normal algo um tempo antes.

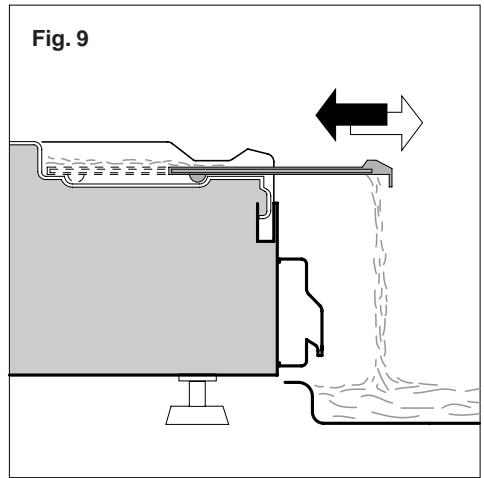

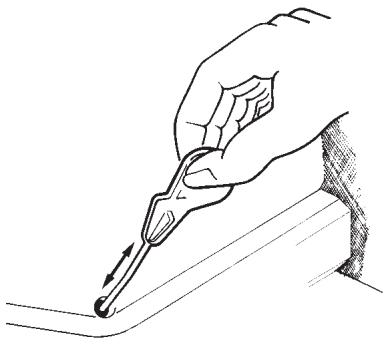

Fig. 9) Important: O congelador dispõe de umsystema de drenagem da agua resultante da descongelaçao que consiste num tubo de drenagem de borracha flexivel localizo no painei inferior de congelador.

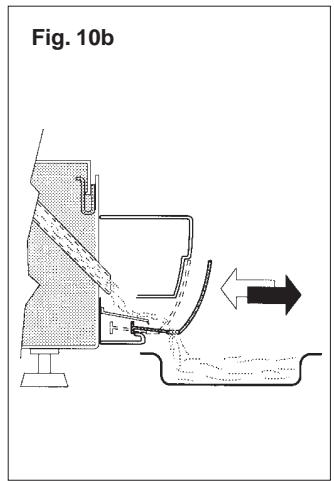

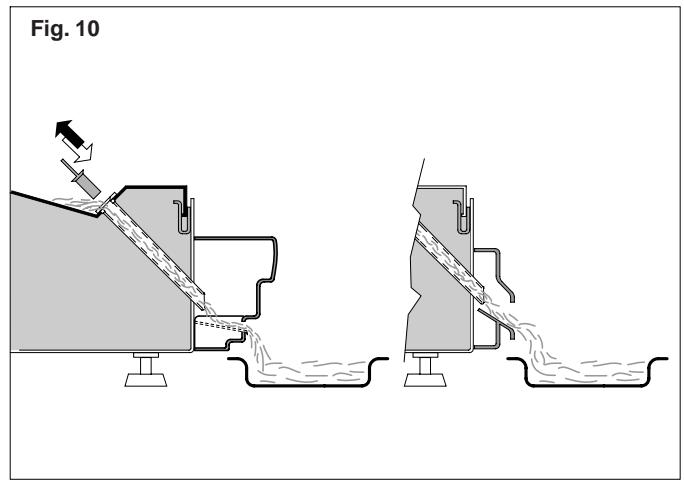

Fig. 10) Important: A água resultante da descongelação (so para algunos modelos) é conducça do interior do congelador ao seu exterior por meio de um tubo pouco (coberto por uma tampa) ligado a uma goteira existente no rodapé.
Em algunos modelos, o tabuleiro tem de ser retirado do suporte esoleverá ser novamente colocado antes o descongelamento (fig. 10b).
N.B.: Não se esqueça de tirar a tampa que fecha o tubo para escoar a água resultante da descogelação e de voltar a colocá-la uma vez isto feito.
Alguns modelos está equipados com dispensadores de liquidos incluindo recipiente, garrafa e grelha de recolha de gotas instalados na parte inferior da porta.
Instruções de instalação e'utilisation do dispenser de liquidos:
1) Fig. 8A - Puxe a subpoena grelha "K" para fora até prender e retire o recipiente "H" da parte interior da porta, erquendo-o.
2) Fig. 8B - Tire o dispensador "Z" do recipiente "H", aparafuse-o à garrafa e volta a introduzi-lo no recipiente.
3) Fig. 8A - Monte o recipiente "H" na parte de dentro da porta, introduzindo-o nos respectivos dispositivos de fixação com um movimento vertical de cima para baixo e fixo o parte interior da porta empurrando a pequena grelha "K" até prender.
4) Fig. 8A - O dispensador está primo a ser utilizado. quando se quiser servir dabebida tera de apoiar a borda do copo nas tres patilhas e empurrá-lo para cima.
5) Fig. 8A - Limpeza do vao de recolha de liquidos: puxe a很小a grelha "K" até sair, limpe a base do deposito do liquido e voltte a colocar a grelha deposite de devidamente limpa.
Para fazer a formação de maus cheiros, aconseihal-se que o frigorífico sera limpo periodicamente, pelo menos das ou eles vezes por ano.
a) Antes de limpar ou efectuar qualquer trabajo de manutenção, terá de desligar o aparvelho, retirando a ficha da tomada (não é suficiente colocar o botão do termosto na posicao "0").
b) Retire do frigorífico todos os alimentos e cubos de gelo.
c) Espere até o gelo se derreter do evaporador.
d) Limpe o interior do frigorífico com agua morna en que dissolveu o conteúdo de uma ou两大 colheres de bicarbonato de sódio, passe por agua e exxugue. IMPORTANTE: não utilize detergentes, produits abrasivos ou sabões.
e) Deixe o frigorífico ligado durante, pelo menos, uma hora antes de reintroduzir os alimentos.
f) Limpe frequentlymente o tubo de drenagem com a ferramenta correspondente (fig. 5), que poderá ser deixada no tubo de drenagem.
Quando o frigorífico não for正常使用 durante um períodode tempo prolongado,deois de o lavar bem, deixe-o desligado com as portas ligeiramente abertas.
REPARACOES
Para eventuais reparacoes, utilize apenas os serviços dos Centros de Assistencia Tecnica recomendados pelo fabricante e insists para que sejam realizadas apenas peças de origem. A não observancia do acima referido pode prejudicar o aparelho.
Se o frigorífico não funciona, ou se não funciona correctamente, verifique os seguides pontos antes de contactar os Servicos de Assistência Técnica:
1) Cheqa energia à tomada à qual o frigorífico está ligado? Experimente com um candeeiro.
2) A ficha não está inserida na tomada? Insira-a.
3) O termóstato está na posicao "0"? Rode-o para a posicao 3.
4) Accumulou-se demasiado gelo no evaporador (mais de 4/5 mm)? Descongele. (Ver "Descongelacao").
5) Os alimentos ficaram mal colocados no frigorífico, impedindo a livre circulação do ar?
6) O ar pode circular livrente à volta do condensador, atrás do frigorífico? Coloque o frigorífico a uma distência maior da parede.
Se o problema persistir, contacte o Centro de Assistência Tecnica mais proxies, indicando o Modelo e o tipo, conforme indicado na placar de indicatoroes no interior do frigorifico (ou na factura de compra). O fornecimento destes dados garantue um atendimento mais rápido e um melhor service.
Importante: Uma camada de calor à volta do congelador indica que o aparecido está a funcional correctamente.
1) É aconsehlável deitar o frigorífico sobre um dos lados ou apoíá-lo na parede num ângulo de aproximadamente 45^ , visto ser necessário travaçhar na parte inferior do aparelho, a fim de retiring a dobradiça inferior.
2) Desmontar a base, se houver.
3) Retirar a dobradiça inferior (e a respectiva anilha) desapertando os parafusos A como indica na figura.
4) Retirar a porta inferior.

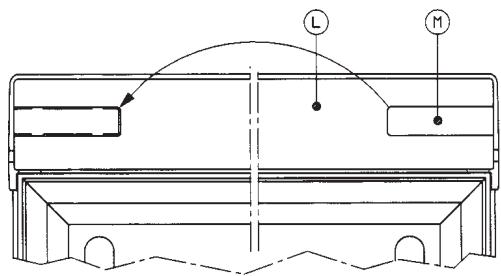

5) Retirar a dobradiça do meio (e as respectivas anilhas) desapertando os parafusos B como indicado na figura 3. Nos modelos com porta superior alta (vide a fig. 7d), antes de remover os parafusos que fixam a dobradiça central, sera necessário Abrir a porta, remover a tampa M e ofeito da extremidade alta L.
6) Retirar a porta superior. Nos modelos equipados com obloqueio da porta (vide fig. 7e), sera necessario remove obloqueio instalado do lado direito N, desapertando e removendo o respectivo parafuso de fixacao. Em seguida, retire do envelope que contém os acessórios obloqueio da porta do lado esquerdo e fixe-o quando com o parafuso de fixacao que foi previamente descentrado.
7) Retirar a能找到 plácico que cobre a dobradiça superior esquerda.

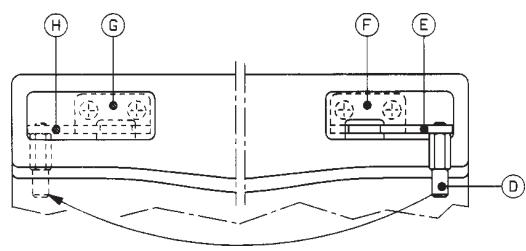

8) Desaparafusar a cabilha C da dobradiça superior direita e colocá-la do lado esquerdo. Nos modelosequipados com porta superior alta (vide a fig. 7c), sera necessário remover as tampas F-G, o pino D e a dobradiça superior do lado direito, agindo sobre os respectivos parafusos de fixação. Retire então do envelope que contentem os acessórios a dobradiça superior para o lado esquerdo H e fixe-a ao móvil com os parafusos que foram anteriormente desapertados; em seguida,deerva voltar a montar o pino D,sem esquecer a respectiva anilha, e as tampas F-G. Rompa a membrana da tampa G para permitir a passagem da dobradiça.
9) Colocar as portas de modo a que estas abram ao contrario, (6-5-4-3-2) não esquecido do voltar a colocar as anilhas entre a porta e a dobrada.
10) Deslocar as pegas verticais, se tiverem sido forrnecidas, do lado esquerdo para o lado direito, ajustando os parafusos correspondentes; para os modelosequipados com a marca "M" nas pegas, deslocar a travessa do lado esquerdo para o lado direito (fig. 7b), remover a marca adesiva da pega esquerda e aplicar a nova marca adesiva fornecida na pega direita.
11) Voltar a colocar o aparecido em posicao vertical.
N.B.: O alinhamento correcto das portas é consiguedo atraves do ajustamento da dobração do meio.
INVERSÉO DO SENTIDO DE ABERTURA DAS PORTAS (vide a fig. 7) PARA OS MODELOS COM DOBRADIÇA INFERIOR MONTADA QUER À ESQUERDA QUER À DIREITA (para algunos modelos)
1) É aconsehlável inclinar o frigorífico 45^ .
2) Remover os parafusos (A) que fixam a dobradiça central. Nos modelos com porta
superior alta (vide a fig. 7d), antes de remover os parafudos que fixam a dobradiça central, está necessário abrir a porta, remover a tampa M e ofeito da extremidade alta L.
3) Retirar a porta superior. Nos modelos equipados com obloqueio da porta (vide fig. 7e), sera necessario remove obloqueio instalado do lado direito N, desapertando e removendo o respectivo parafuso de fixacao. Em seguida, retire do envelope que contém os acessórios obloqueio da porta do lado esquerdo e fixe-o quando com o parafuso de fixacao que foi previamente descentrado.
4) Retirar a dobradiça central.
5) Retirar a porta inferior.
6) Retirar do paine de comandos e da base aPEGULA de plástico que cobre a dobradiaca superior esquerda e a dobradiça inferior esquerda.
7) Soltar o perno (B) da dobradiça inferior direita e voltar a montá-lo do lado esquerdo.
8) Soltar o perno (C) da dobradiça superior direita e voltar a montá-lo do lado esquerdo. Nos modelosequipados com porta superior alta (vide a fig. 7c), sera necessário remover as tampas F-G, o pino D e a dobradiça superior do lado direito, agindo sobre os respectivos parafusos de fixação. Retire então do envelope que contém os acessórios a dobradiça superior para o lado esquerdo H e fixe-a ao molev com os parafusos que foram anteriormente desapertados; em seguida,deerva voltar a montar o pino D,sem esquecer a respectiva anilha, e as tampas F-G. Rompa a membrana da tampa G para permitir a passagem da dobradiça.
9) Voltar a montar as portas seguido as instruções pela ordem inversa (pontos 5, 4, 3 e 2), não se esquecido de quando voltar a montar os anéis distanciadores eventualmente existentes.
10) Deslocar as pegas verticais, se tiverem sido fornecidas, do lado esquerdo para o lado direito, ajustando os parafusos correspondentes; para os modelosequipados com a marca “M” nas pegas, deslocar a travessa do lado esquerdo para o lado direito (fig. 7b), remover a marca adesiva da pega esquerda e aplicar a nova marca adesiva fornecida na pega direita.
11) Recolocar o aparelho na posicao vertical.
REVESTIMENTO DAS PORTAS DO FRIGORÍFICO COM PAINÉIS 370 L - 410 L
Dimensoes dos painés de revestimento:
| 370 L | Altura mm. | Largura mm. | Espessura mm. |
| Porta do congelador | 709 | 588 | máx 3 |
| Porta do frigorífico | 976 | 588 | máx 3 |
410 L
| Porta do congelador | 709 | 588 | máx 3 |
| Porta do frigorífico | 1134 | 588 | máx 3 |
Ferramentas necessarias: chase de parafusos Philips

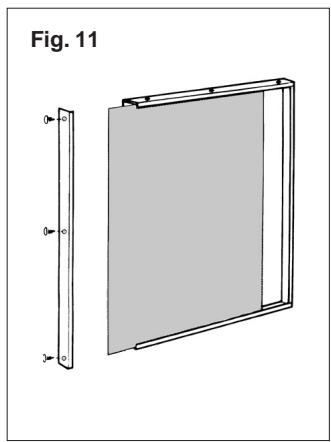

Como fazer (fig. 11):
a) Retire o caixilho da porta do congelador desaparafusando os parafusos existentes do lado direito da porta.
b) Desaparafuse os parafusos superiores e inferiores.
c) Introduza o painei no encaixe proprio de que o caixilho dispoe.
d) Volte a montar o caixilho, aparafusando os parafusos superiores e inferiores.
Siga as instruções acima para aplicar um poinl à porta do frigorífico.
CASO A LUX DO FRIGORÍFICO NÃO FUNCIONE PROCEDA DA SEGUISTE FORMA:
- Desligue a ficha da tomada principal.
- Retire a proteção colocada sobre o pail de comandos (em modelos com luz no interior puxe para a suarente e para baixo; en modelos cujo a luz se encontrar de lado empurre para baixo e deslize para cima).
- Desenrosque a lampada e substitua por uma igual.
- Cologne novamente o involcuro e lique a ficha do frigorífico à tomada principal.
Salvaguardam-se erros e alteracoes.
Fig. 1
Fig. 2
Fig. 5
Fig. 7
Fig. 3
Fig. 4
Fig. 4b
Fig. 7b
Fig. 7d
Fig. 7c
Fig. 7e
