| Tipo de produto | Fogão elétrico autónomo |
| Marca | Bauknecht |
| Modelo | EKH 3480 SW |
| Largura | 60 cm |
| Altura | 85 cm |
| Profundidade | 60 cm |
| Peso líquido | Aprox. 50 kg |
| Tensão de alimentação | 220-240 V / 50-60 Hz |
| Potência total | 10,5 kW |
| Zonas de cozedura | 4 zonas radiantes (cerâmicas) |
| Tipo de forno | Forno elétrico multifunções |
| Capacidade do forno | 70 litros |
| Classe energética | A |
| Funções do forno | Convecção, grelhador, aquecimento inferior e superior, descongelamento |
| Limpeza | Esmalte fácil de limpar |
| Temperatura máxima do forno | 250 °C |
| Segurança | Bloqueio infantil, desligamento automático de segurança |
| Tipo de instalação | Autónomo (livre) |
| Cor | Branco |
| Peças sobresselentes | Disponíveis através do serviço de assistência técnica autorizada |
Perguntas frequentes - EKH 3480 SW BAUKNECHT
Perguntas dos utilizadores sobre EKH 3480 SW BAUKNECHT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual EKH 3480 SW - BAUKNECHT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. EKH 3480 SW da marca BAUKNECHT.
MANUAL DE UTILIZADOR EKH 3480 SW BAUKNECHT
- Para aproveitar ao máximo a sua placa, por favor leia cuidadosamente estas instruções antes de a utilizar. Guarde estas instruções para consultas futuras.
- Por favor certifique-se que o vidro da placa não esta partido e/ou rachado.
- Os materiais da embalagem (sacos de plástico, polistereno, raspadeira, etc.) te^m de ser mantidos afastados das crianc,as, dado que constituem uma potêncial fonte de perigo.
SUGESTO\~ ES AMBIENTAIS
Embalagem
- Naõ deite a embalagem para o lixo primeiro escolha os diferentes materiais (ex.: ac,o, carta-o, polistereno) seguindo os regulamentos locais.
- Este aparelho foi concebido apenas para "cozedura" dome'stica.
- Naô utilize um aparelho danificado. Em caso de duvida contacte o seu revendedor.
- A instalação tem de ser feita por um técnico qualificado, seguindo as instruções do fabricante. Antes de ligar o aparelho certifique-se que os dados indicados na chapa de taxação correspondem aos existentes em sua casa.
- A segurança eléctrica só é garantida se o aparelho estiver correctamente ligado à terra como prescrito pelas normas de segurança para instalações eléctricas.
- O uso de adaptadores, tomadas múltiplas e/ou extenções não é aconselhável.
- Antes de qualquer operac,ao de limpeza ou manutenção, desligue o aparelho da corrente eléctrica, desligando o quadro principal ou retirando a ficha da tomada. Puxe pela própria ficha e não pelo cabo.
- Utilize o aparelho apenas quando os sistemas de segurança, a forem eficientes.
- Se a placa estiver rachada, não a utilize, mas desligue-a da corrente eléctrica. Contacte o Service.
- O fabricante não pode ser responsabilizado por danos derivados de utilização imprópria, errada e irracional (ex.: aquecer quartos).
- A placa de vitroceraêmica tem uma boa força mecânica e pode suportar pequenos acidentes e má utilização; no entanto se alguns objectos cairem na superfície e a danificarem, por favor na o utilize a placa, desligue-a da corrente eléctrica e contacte o centro de Service mais próximo.
- Na ^o utilize a placa de vitrocerâmica como superfície de trabalho.
- Na ^o utilize utensílios de pla ^stico ou recipientes de folha de alumínio para cozinhar alimentos na placa de vitroceramica.
- Antes de utilizar a placa verifique se as zonas de cozedura esta o limpas, sem depósitos de gordura, alimentos ou líquidos; não utilize tachos com o fundo molhado.
- Quando a placa está a ser usada, a superfície das zonas de cozedura está muito quente, por este motivo mantenha as crianças afastadas.
- Dado que o'leos e gorduras aquecidas em demasia podem incendiar facilmente, na'o deixe os fritos sem vigilância.
- Não ligue as zonas de cozedura sem nada em cima.
- Não deixe que fios eléctricos (ex.: de pequenos aparelhos domésticos) entrem em contacto com partes quentes da placa.
- Não se esqueç, a de panos sintéticos, utensílios de plaístico ou qualquer outro material que possa incendiar em cima da placa.
- Tenha o cuidado de não riscar a superfície da placa de vitrocerâmica com o fundo dos tachos.
- Para obter os melhores resultados de cozedura sugerimos que use tachos de aço inoxidável com o fundo liso. O diametro da base deve ser igual ou ligeiramente maior que o da zona de cozedura.
- Nunca polvilhe açucar ou alimentos doces tais como geleias e sumos em cima da placa. Se isto acontecer, por favor limpe cuidadosamente a placa seguindo as instruções de limpeza.
- Não coloque na placa alimentos embrulhados em folha de alumínio ou em recipientes de plástico.
- Antes de se discartar de um aparelho velho, desligue-o electricamente e inutelize-o.
- As zonas de cozedura estão circunscritas e visíveis na superfície da placa.
- O ligar, regular e desligar das zonas de cozedura e controlado pelos botoes no forno, com números de 0 a 12. Todos os números correspondem a uma potência de cozedura.
- A placa esta' equipada com 4 luzes indicadoras mostrando que as zonas de cozedura esta'o quentes. Estas luzes indicadoras acendem assim que as zonas de cozedura atinjam uma temperatura que possa criar o risco de queimaduras. Estas luzes indicadoras permanecem acesas mesmo depois da respectiva zona de cozedura ter sido desligada e so' apagam quando a temperatura da zona de cozedura já'n a'o for perigosa.
Existe a possibilidade de aumentar ou alargar a zona de cozedura ligando uma segunda zona adicional.
Para ligar a segunda zona, rode o botão no sentido dos ponteiros do relógio até à posição final (acima da posição 12).
Depois regule a potência desejada (entre 12 e 1).
Para voltar a usar o zona de cozedura interna, desligue a placa e ligue-a novamente.
| Posicões do botão | Adequado para: |
| 12 Ferver a'gua para cozer massa | |
| 10-11 Fritar: batatas, peixe, carne | |
| 9-10 Cozer batatas, assados, bifes | |
| 8-9 Costoletas, hamburgers | |
| 7-8 Salsichas, iscas, ovos | |
| 5-6 Preparar sopas | |
| 4-5 Estufar legumes | |
| 3-4 Carne, peixe | |
| 2-3 Arroz e leite, alimentos que contenham leite e ovos | |
| 1-2 Estufar: batatas, legumes, aquecer alimentos cozinhados | |
| 1 Omoletes, molhos delicados, derreter manteiga, chocolate, geleias | |
| 0 Posicão de desligado | |
Os dados exibidos na tabela são apenas indicativos e podem variar dependendo do tipo de alimento e do utensílio de cozedura.
CONSEJOS PARA POUPAR ENERGIA

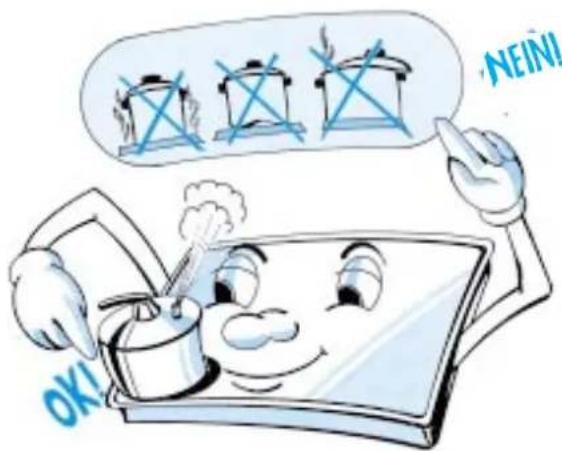

- O fundo dos tachos e panelas tem de ser igual ou ligeiramente maior que a zona de cozedura - nunca mais pequeno.
- Use apenas panelas com o fundo grosso e liso.
- Se possível use uma tampa. Pode regular uma potência mais baixa e poupar energia.
- Coza batatas, legumes, etc. com pouca água para poupar energia.
- As panelas de pressão ajudam a poupar energia e são mais rápidas que as panelas tradicionais.
SUGESTOE'S PARA LIMPEZA
Importante
Use e cuide da placa seguindo as instrução es dadas neste manual. Ela irá manter a sua aparecência e segurança de utilização durante muitos anos. Se for necessária intervenção do Service devido a má utilização ou manutenção errada, o custo será-lhe debitado mesmo durante o período de garantia. Isto aplica-se também a inscrição es riscadas ou danificadas que necessitem de ser substituidas.
Materiais a serem usados para a limpeza
- Panos limpos ou papel para uso doméstico
- Detergente líquido
- Produtos próprios para aço inoxidaível
- Ce ^ra para a _o inóxida ^vel
• Raspadeira
Limpeza normal
Tente limpar a placa quando esta estiver apenas ligeiramente suja, preferivelmente depois de cada utilizac,ao, quando estiver morna ou fria. Evite queimar partículas de alimentos ou aquece-las repetidamente. Neste caso a limpeza torna-se mais difícil e a superfície da placa pode ser danificada.
Materiais a serem evitados na limpeza
- Po's abrasivos
- Detergentes abrasivos, sprays para forno, produtos para retirar ferrugem ou no doas, lixí vias
- Esponjas com superfície aspera
- Palha de aço
- Esponjas com superfície abrasiva
Marcas persistentes
Alimentos ou gorduras encrustados (derramamentos queimados) sao retirados da melhor forma enquanto esta o quentes, usando a raspadeira de vidro ou uma la mina.
Acabe limpando com produtos próprios para aç,o inoxida'vel.
Sugestões para limpeza
- Na'o utilize panos de limpeza que são usados para outro tipo de limpezas. Eles podem deixar uma película ou fluído ou a'gua discolorada que por sua vez ira'o discolorar a placa.
O efeito só se tornará visível durante a próxima utilizac㺠da zona de cozedura. Se a placa ficar manchada limpe-a com um produto próprio para acô inoxida'vel. - Retire partículas de alimentos com um pano huímido (mesmo se as instrução es do fabricante na embalagem recomendarem que as retire a seco), dado que podem afectar quimicamente a superfície durante a próxima utilização.
Cuidados a ter semanalmente
Limpe regularmente a placa com cera para ac, o inoxida'vel. Este agente de limpeza protege a superfície de cozedura com uma película fina resistente à agua e à sujidade. No entanto esta película na suporta elevadas temperaturas e o produto de limpeza tem de ser usado regularmente.
Sugerimos que utilize este produto antes de preparar alimentos açucarados para evitar danificar a superfície da placa em caso de derramamentos.
SUGESTOE)S PARA LIMPEZA
Derramamentos de alimentos
Retire tanto quanto possível com um pano huímido, depois retire o resto com a raspadeira. Acabe limpando com um produto próprio para aço inoxidável.
Graus de areia
Graus de areia que podem cair na placa provenientes de batatas ou legumes podem risca'-la se forem arrastadas por baixo dos fundos dos tachos.
Acucar, plástico ou alumínio
Acucar, alimentos acucarados, alumínio ou objectos de plaštico podem derreter se entrarem em contacto com a superfície quente da placa.
Para evitar danificar a superfície da placa, mantenha afastado dela tudo o que possa derreter.
No entanto, retire imediatamente - enquanto estiver quente - depositos de açucar queimado ou pla'stico derretido com a raspadeira.
Acabe limpando com um produto pro'prio para ac,o inoxida'vel.
Moldura da Placa
Retire imediatamente qualquer mancha ou derramamento.
Limpe a moldura com um pano macio e detergente sem abrasivos.
Naõ use produtos abrasivos ou corrosivos.
- Sugestões Importantes
Este aparelho esta' de acordo com a directiva da CEE 87/308/CEE sobre interferências de rádio.
Ele pertence à Classe Y contra risco de incêndio e pode ser instalado perto de uma coluna.
Declaração de conformidade
Este aparelho incorpora partes intendidas para entrar em contacto com alimentos de acordo com a directiva da CEE 89/109/CEE.
A - Se a estrutura for de madeira, utilize as molas e parafusos fornecidos com a placa.
- Posicione as 4 molas (A) como ilustrado, respeitando as dimensoes indicadas.
● File-as com os 4 parafusos (B). - Monte a placa na superfície de trabalho (veja desenho).
B Se a estrutura for de mármore ou qualquer outro material (plástico, cerâmica, pedra, etc.) use as braçadeiras especiais que podem ser obtidas no Service.
(Co'digo nr. 4819 404 78697).
- Posicione a placa na superfície de trabalho.
- Use as 4 braçadeiras (C) posicionando-as como ilustrado, dependendo da espessura da superfície de trabalho.
Fixe os 4 parafusos (E) na posição (D).

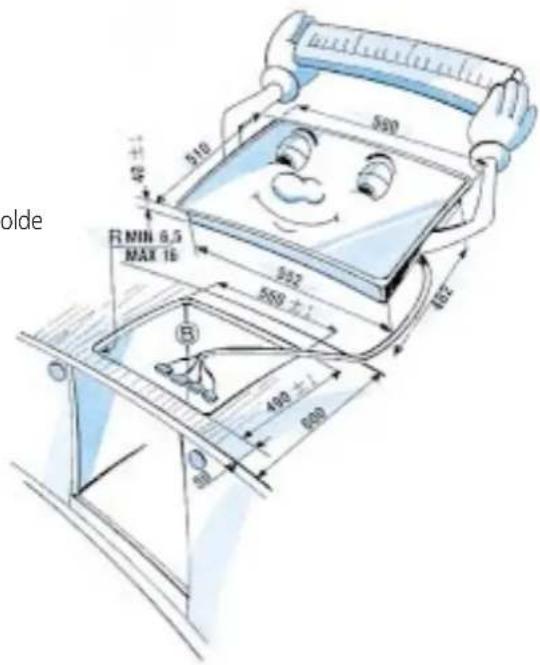

- Facça uma abertura na superfície de trabalho, seguindo as dimensoes (em mm) indicadas na ilustracão.
- Antes de instalar a placa, trate a abertura da superfície de trabalho com um material hidro repulsivo (ex.: silicone).
- Noscentros de Service esta disponível um molde para facilitar o corte (código nr. 4819 395 88003).
A ser feita antes da ligação à corrente eléctrica.
Este aparelho tem de ser instalado por um electricista competente, com todos os requisitos eléctricos e de instalação feitos de acordo com os regulamentos locais.
Certifique-se que a voltagem em sua casa e a mesma que a indicada na chapa de taxacão do aparelho.
A ligação deste aparelho à terra é obrigatória por lei: por esta razaõ todos os condutores de terra e de corrente teôm de ser de tamanho apropriado.
Certifique-se que a ligação à terra é efectiva.
O fabricante não aceitara responsabilidade por danos a pessoas ou objectos devidos a não observância destes requisitos.
Instalação da placa, acoplada com um forno por baixo da bancada
- Efectua a ligação à terra entre a placa e o forno como ilustrado.
- Ligue os fios da placa com a caixa de junção (topo posterior) do forno tendo em atenção respeitar a correspondência das fichas coloridas.
Depois de instalar a placa, as partes eléctricas te m de estar inaccessíveis.
O instalador é responsável pela correcta instalação do aparelho.
- Depois da ligação eléctrica, encaixe a placa de cima e enganche-a nas molas de suporte, de acordo com a ilustração.
Dimensoes e potências das zonas de cozedura 230 V
EK 3480 Potência
- Placa radiante ∅ 180 1700
- Placa radiante ∅ 145 1200
- Placa radiante ∅ 210 2100
- Placa radiante ø 145 1200
ma'x. W
EKH 3480
- Placa haloring ø 180
- Placa radiante ∅ 145 1200
- Placa radiante ∅ 210 2200
- Placa radiante ∅ 145 1200
Potência ma'x W
1800
EKS 3480 Potência
- Placa radiante de zona dupla ø 210x120 (Total 2100
- Placa radiante ∅ 145 1200
- Placa radiante ø 180 1700
- Placa radiante ∅ 145 1200
ma'x. W
Voce ^ comprou uma placa de elevada qualidade, fabricada de acordo com as mais avancadas tecnologias. Em caso de deficiências, por favor verifique se seguiu todas as instruc, o es e sugesto es dadas neste manual. Provavelmente a deficiência e minima.
Se a avaria não estiver mencionada nas instruções, têm de ser consideradas outras causas: ex.: ligação eléctrica errada, o nosso Service está à sua disposição para uma inspecção qualificada.
Quando chamar o Service, por favor indique sempre:
- ocorrectonu'merodese'rie
- a morada completa
o n u 'mero de telefone
Não retire o número de série.
A chapa de taxação com o número de série está situada por baixo da placa, o nosso Service pode reparar o aparelho durante a primeira visita. Irá poupar o dinheiro de outra intervenção.
ACESSO' RIOS
• Raspadeira
Nr. de encomenda 4819 690 48044
- Grade de segurança, a para crianças, as KBL
