MANUAL DE UTILIZADOR EMZH 3460/01 BR BAUKNECHT

SUGESTÕES PARA A PROTECÇÃO DO AMBIENTE

PÁGINA 67

PRECAUÇÕES E SUGESTÕES GERAIS

PÁGINA 67

CONSELHOS PARA POUPAR ENERGIA

PÁGINA 68

ACESSÓRIOS DO FORNO

PÁGINA 69

ACESSÓRIOS DA PLACA DE FOGÃO

PÁGINA 69

FUNÇÕES DO FORNO

PÁGINA 70

FUNÇÕES DA PLACA DE FOGÃO

PÁGINA 71

LIMPAR O FORNO E OS SEUS ACESSÓRIOS

PÁGINA 71

LIMPEZA E MANUTENÇÃO DAS CONVENCIONAIS

PLACAS DE FOGÃO ELÉCTRICAS

PÁGINA 73

LIMPEZA E MANUTENÇÃO DA PLACA DE

FOGÃO DE VIDRO CERÂMICO

PÁGINA 73

GUIA PARA RESOLUÇÃO DE AVARIAS

PÁGINA 73

SERVIÇO PÓS-VENDA

PÁGINA 74

DECLARAÇÃO DE CONFORMIDADE CE

PÁGINA 74

INSTALAÇÃO

Informações técnicas para o responsável pela instalação do:

Forno

• Após retirar o forno da embalagem e antes de proceder às ligações, coloque-o na base de espuma de poliestireno para protegê-lo de eventuais danos.
• Não tente levantar o forno pelo puxador. Levante-o pelos lados, conforme ilustrado na figura (ver seta).
• Verifique se o forno sofreu danos durante o transporte.
• As dimensões do forno e da unidade da cozinha estão indicadas na figura ao lado.
• As unidades da cozinha em contacto com o forno devem ser resistentes ao calor (80°C).
• Se os laminados de plástico ou o cimento não forem suficientemente resistentes ao calor, o acabamento pode empenar, formar bolhas ou desprender-se.
• Instale o forno no devido local, levantando-o pelos lados, tendo cuidado para não prender os fios eléctricos.
• Para uma ventilação adequada, siga os sentidos da abertura de ventilação, conforme ilustrado na figura (500 x 80 mm min). É necessária uma abertura adicional de 5 mm entre a extremidade superior do forno e a extremidade inferior da placa de fogão: esta abertura não deve ser tapada por traves ou vigas de sustentação.
• Durante a instalação do forno, tem de ter cuidado para que as partes laterais não toquem nas extremidades frontais da caixa nem nas gavetas e portas adjacentes (ver imagem).
• Efectue as ligações eléctricas entre a placa de fogão e o forno (ver "Ligação eléctrica").
• Fixe o forno à unidade da cozinha com parafusos (A), conforme ilustrado na figura.

9.3 9.3 9.3 580 560 550 572 595 595 12 585 590 500 500 560 560 MIN 5 mm Min 5 mm Sem contactos A A

INSTALAÇÃO

Placa de fogão

• A placa de fogão deve ser instalada num tampo com uma espessura entre 20 mm e 50 mm. Não deve existir coisa alguma entre a placa de fogão e o forno (carris transversais, suportes, etc.).
• Se a placa de fogão for instalada próximo de uma unidade de coluna, reserve uma distância de, pelo menos, 100 mm entre a extremidade da placa de fogão e a parte lateral da coluna.
• Faça uma abertura no tampo com as dimensões indicadas na Ficha Técnica do Produto fornecida em separado.
• Caso seja necessário, encaixe a vedação fornecida na flange da placa de fogão após limpar a área de contacto, conforme ilustrado na figura acima.

Placa de fogão com queimadores

- Se o tampo for de madeira, coloque os grampos fornecidos.

1. Posicione os 4 grampos de molas (B) e instale-os nas suas sedes, debaixo da placa de fogão.
2. Monte a placa de fogão no tampo.
3. Se o tampo for de mármore, plástico, cerâmica, pedra natural, etc., a placa de fogão deve ser fixada com suportes (C), código 4819 310 18528 disponíveis junto ao Serviço Pós-Venda).
4. Posicione os suportes sobre os orifícios e fixe-os com os parafusos fornecidos.
5. Monte a placa de fogão no tampo.

Tampo de vidro cerâmico

N.B.: Retire a película de protecção antes de instalar a placa de fogão.
- Se o tampo for de madeira, utilize os grampos de molas e os parafusos fornecidos.
1. Posicione os 4 grampos (D), conforme ilustrado na figura e de acordo com as dimensões especificadas.
2. Fixe os grampos com parafusos (E).
3. Monte a placa de fogão no tampo.
- Se o tampo for de mármore, plástico, cerâmica, pedra natural, etc., a placa de fogão deve ser fixada com suportes (F), código 4819 404 78697 (disponíveis junto do Serviço Pós-Venda).
1. Monte a placa de fogão no tampo.
2. Posicione os 4 suportes (F), conforme ilustrado na figura, de acordo com a espessura do tampo.
3. Coloque os 4 parafusos (G) nos orifícios (H).

• Certifique-se de que o aparelho foi instalado e ligado à corrente eléctrica por um técnico qualificado de acordo com as instruções do fabricante e conforme as normas de segurança locais.

• A pessoa que instala o aparelho é responsável pela correcta ligação dos aparelhos e a observância das normas de segurança vigentes.

• O aparelho deve ser ligado à corrente eléctrica com um interruptor de desactivação de todos os pólos dotado de um intervalo mínimo de contacto de 3 mm.

• A ligação à terra do aparelho é obrigatória por lei.
• Não utilize vários adaptadores ou extensões.
• Após a instalação do forno, os componentes eléctricos devem ser escondidos.

• Certifique-se de que a voltagem indicada na chapa de matrícula é igual à voltagem de corrente eléctrica da sua casa. O número Service está localizado na parte da frente da cavidade do forno (visível quando a porta do forno está aberta).
• Utilize um cabo de alimentação tipo H05RR-F (comprimento mínimo: 800 mm).
• Advertência: Todos os componentes do forno funcionam a 230-240V. Quando utilizar uma ligação de 400 V, certifique-se de que a voltagem que alimenta o forno é de 230-240V, conforme indicado na tabela.

Número X de condutores	Ligação eléctrica
1N+ ± “ ~	H05 RR-F 3X4 mmq
2N+ ± ~	H05 RR-F 4X2,5 mmq
3 + ± ~	H05 RR-F 4X2,5 mmq
3N+ ± ~	H05 RR-F 5X1,5 mmq

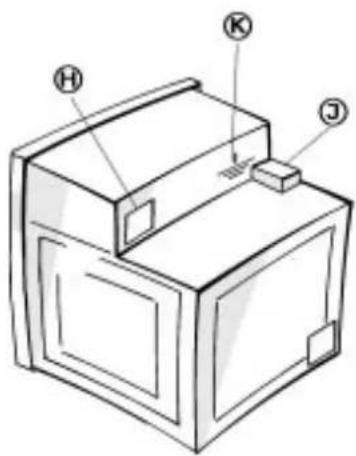

Interligar a placa de fogão e o forno

• Antes de ligar o forno à corrente eléctrica, verifique se a placa de fogão se encontra entre aquelas listadas na ficha do produto combinando placa de fogão/forno.
• Ligue os conectores de 3 e 4 pólos aos respectivos conectores no forno. O conector de 3 pólos (H) está localizado no lado posterior direito do painel de controlo; o conector de 4 pólos (J) está localizado na parte superior do forno, no canto esquerdo (ver figura).
• Ligue o fio de terra amarelo/verde ( ) ( K) da placa de fogão ao parafuso, localizado próximo do conector de 3 pólos.

AVISO: NÃO LIGUE O APARELHO À CORRENTE ELÉCTRICA ANTES DE TER ACABADO DE LIGAR O FORNO E A PLACA DE FOGÃO.

- Monte o forno na unidade de cozinha. Certifique-se de que o cabo de alimentação não está preso.

• Para obter o máximo desempenho dos seus novos aparelhos, é aconselhável ler atentamente as instruções de utilização e conservá-las sempre à mão para consultas futuras.
• Retire as protecções de cartão e a película protectora de plástico.
• Retire os acessórios do forno e aqueça-o a 200° C durante cerca de uma hora para eliminar o cheiro das gorduras de protecção e dos materiais de isolamento. Mantenha a janela aberta durante esta operação.

N.B.: O ventilador funciona continuamente a velocidades diferentes, de acordo com a temperatura dos componentes, quando a placa de fogão ou o forno estão a ser utilizados.

Velocidade máxima: quando os componentes estão quentes.

Velocidade reduzida (modo on/off): quando os componentes não estão quentes.

O modo on/off deve ser considerado como modo normal quando o ventilador está a uma velocidade reduzida. Após desligar os aparelhos, o ventilador pode continuar a funcionar o tempo necessário para garantir uma suficiente ventilação dos componentes e das unidades adjacentes de cozinha.

SUGESTÕES PARA A PROTECÇÃO DO AMBIENTE

1. Embalagem

- A embalagem é constituída por material 100% reciclável e está marcada com o símbolo de reciclagem ( ).

2. Aparelhos

- Os aparelhos foram fabricados com materiais recicláveis. Se pretender desmantelar os aparelhos, respeite as normas locais relativas à eliminação de resíduos. Quando desmantelá-los, corte os cabos de alimentação de modo a que os aparelhos não possam ser ligados à corrente.

• Antes de qualquer operação de manutenção, desligue os aparelhos da corrente eléctrica.
• Mantenha as crianças afastadas dos aparelhos quando estes estiverem em funcionamento.
• O forno deve ser reparado ou ajustado apenas por um técnico qualificado.
• Certifique-se de que os fios eléctricos dos outros electrodomésticos próximos do forno não estejam em contacto com as peças quentes e não fiquem presos na porta do forno.

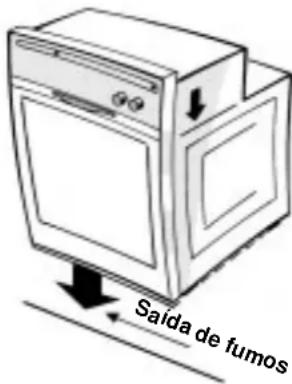

- Durante o processo de cozedura, a água evapora-se dos alimentos. Todos os fornos necessitam que este vapor e outros fumos sejam libertados a partir da abertura do forno. Por razões de segurança e de estética, colocamos uma abertura na parte inferior da porta.

Consequentemente, o vapor pode sair por esta área em várias ocasiões (ver imagem). Isto é uma ocorrência normal e o friso inferior pode ser limpo após a remoção da porta como se descreve na página 71.

- Não deve colocar produtos pesados na abertura da porta porque pode provocar danos na abertura e nas dobradiças. Peso máximo: 7 kg.

Saida de fumos

Forno

• Nunca se apoie ou se sente na porta do forno aberta. Nunca pendure quaisquer objectos no puxador da porta do forno aberta.
• Use luvas de cozinha para retirar tabuleiros e acessórios quando o forno estiver quente.
• Não cubra a parte inferior do forno com papel de alumínio.
• Não coloque materiais inflamáveis no forno - risco de incêndio se o forno for ligado inadvertamente.

PRECAUÇÕES E SUGESTÕES GERAIS

Placa de fogão de vidro cerâmico / eléctrica convencional

• Não ligue os queimadores / as áreas de cozedura quando não existirem panelas sobre eles.
• A placa de fogão está equipada com queimadores/áreas de cozedura de tamanhos diferentes. Use panelas cujo diâmetro de base é igual ou ligeiramente superior ao diâmetro do queimador/área de cozedura.

- Para não provocar danos permanentes no topo em vidro cerâmico não utilize:

• Panelas com bases que não sejam totalmente niveladas.
• Panelas de metal com bases em esmalte.

- Não use a placa de fogão como uma superfície de trabalho ou de suporte.

- Quando estiver a cozinhar, não deixe o aparelho sem vigilância - risco de incêndio.

Recomendações específicas para placas de fogão de vidro cerâmico

• Quando utilizar a função Fervura Rápida, utilize apenas panelas de aço inoxidável com fundo duplo.
• Se a superfície de vidro cerâmico partir ou rachar devido a um impacto violento (queda de objectos, etc.), não a utilize e contacte imediatamente o Serviço Pós-Venda.
• Não coloque alimentos embrulhados em folha de alumínio, embalagens de plástico ou panos sobre áreas de cozedura quentes.
• Não arraste as panelas pela superfície de vidro cerâmico - risco de arranhões.
• Se a placa de fogão estiver equipada com lâmpadas de halogénio, não olhe fixamente para elas quando estiverem ligadas.
• Evite derramar açúcar e substâncias semelhantes na placa de fogão. Caso tal aconteça, limpe a placa de fogão respeitando escrupulosamente as instruções de limpeza e manutenção presentes neste manual.

CONSELHOS PARA POUPAR ENERGIA

• Use panelas e frigideiras com um diâmetro de base igual ou ligeiramente superior à área de cozedura.
• Utilize apenas panelas e frigideiras com fundo plano.
• Se possível, mantenha as panelas tapadas quando estiver a cozinhar.
• Cozinhe vegetais, batatas, etc. com pouca água, de modo a reduzir o tempo de cozedura.
• Uma panela de pressão permite-lhe poupar ainda mais tempo e energia.

NÃO! OK!

ACESSÓRIOS DO FORNO

- Os acessórios fornecidos dependem do modelo (consulte a Ficha Técnica do Produto fornecida em separado).

Tabuleiro colector de pingos 1

O tabuleiro colector de pingos foi concebido para recolher gorduras e partículas de comida quando posicionado por baixo da grelha; pode ainda ser utilizado como uma chapa para cozinhar carne, frango e peixe, com ou sem vegetais. Para evitar fumos e salpicos de gordura, deite um pouco de água no tabuleiro colector de pingos.

Tabuleiro 2

Para cozinhar biscoitos, merengues e pizzas.

Grelha 3

A grelha pode ser usada para grelhar alimentos ou como um suporte para tabuleiros, formas de bolos e outros recipientes de cozinha. Pode ser colocada de duas maneiras diferentes (ou) e em qualquer das calhas do forno.

Estes painéis possuem um revestimento microporoso que absorve os salpicos de gordura. Recomenda-se um ciclo de limpeza automático após cozinhar alimentos particularmente gordurosos.

1. Para limpar o forno, quando vazio, aqueça-o a uma temperatura de 200°C e mantenha-o ligado durante cerca de uma hora.
2. No final do ciclo, quando o forno arrefecer, use uma esponja humedecida para retirar os resíduos de comida.
   Não utilize detergentes ou produtos de limpeza - risco de danos ao revestimento de esmalte catalítico.

Espeto 5

Utilize o espeto conforme indicado no capítulo correspondente na Ficha Técnica do Produto fornecida em separado.

Conjunto de Cozinha 6

O conjunto inclui uma grelha 6am tabuleiro colector de pingos 6a 6ma ou duas pinças.

Este acessório deve estar colocado na grelha usado com a função Grill.

Acessório para protecção das crianças AMH 122

Este acessório encontra-se disponível junto ao Serviço Pós-Venda, sob a Peça N° 4819 310 18436, ou no seu revendedor, sob a Ref. 017124.

As funções disponíveis dependem do modelo (consulte a Ficha Técnica do Produto fornecida em separado).

FUNÇÃO ESTÁTICA

Esta função é utilizada para cozinhar alimentos na mesma calha.

A função permite controlar a temperatura; a temperatura pode ser regulada entre 50° C e

250° C. A regulação pré-definida é de 200° C.

• Aqueça previamente o forno até atingir a temperatura desejada e coloque os alimentos no forno quando todos os indicadores na escala °C__estiverem acesos.
• Quando utilizar esta função, é aconselhável colocar os alimentos no meio do forno.

FUNÇÃO GRILL

Esta função é ideal para grelhar pedaços de carne pequenos (bifes, salsichas) e para fazer torradas.

A função permite cinco regulações, 1, 2, 3, 4, 5, cada uma correspondendo a um aumento do nível de aquecimento da resistência na parte superior.

A regulação predefinida é 3.

• Durante à cozedura, a porta do forno deve estar fechada.
• Aqueça previamente o forno durante 3/5 minutos.
• Quando cozinhar carne, deite um pouco de água no tabuleiro colector de pingos para evitar fumos e salpicos de gordura.
• Vire os alimentos a meio do tempo de cozedura. Esta função é utilizada com o espeto activado (se presente).

FUNÇÃO “BAIXA TEMPERATURA” (Manutenção de calor)

Esta função mantém um dos dois níveis da temperatura (35° C ou 60° C) dentro do forno.

• Regular a temperatura para 35° C é particularmente adequado para levedar pães e pizzas.
• A regulação pré-definida é de 35° C. Para esta função é aconselhável usar o primeiro nível de prateleiras.
• Utilize a temperatura de 60° C para manter os alimentos quentes, depois de cozinhados.

FUNÇÃO VENTILADOR

Esta função é particularmente adequada para cozinhar contemporaneamente alimentos diferentes em mais de um nível de prateleiras (por exemplo: peixe, vegetais, massa).

Esta função permite controlar a temperatura; a temperatura pode ser regulada entre 50°C e 250°C. A regulação pré-definida é de 160°C.

• Se possível, escolha pratos que exijam a mesma temperatura de cozedura.
• Não é necessário aquecer previamente o forno.
• Se os pratos no forno tiverem tempos de cozedura diferentes, retire os pratos já prontos e deixe os restantes alimentos até estarem cozidos.

FUNÇÃO MASSAS

Esta função é útil para cozinhar em dois níveis e cozer bolos. A função permite controlar a temperatura; a temperatura pode ser regulada entre 50° C e 250° C.

A regulação pré-definida é de 175° C.

• Não é necessário aquecer previamente o forno.
• Mude a posição dos pratos no interior do forno durante o tempo de cozedura.
• Se os pratos no forno tiverem tempos de cozedura diferentes, retire os pratos já prontos e deixe os restantes alimentos até estarem cozidos.

FUNÇÃO TURBOGRILL

(Grelhador + Ventilador)

Esta função é ideal para cozinhar grandes pedaços de carne (ex. rosbife, carne assada).

A função permite cinco regulações, 1, 2, 3, 4, 5, cada uma correspondendo a um aumento do nível de aquecimento da resistência na parte superior. A regulação pré-definida é de 3.

- Durante a cozedura, mantenha a porta do forno fechada.

- Coloque a carne na grelha e posicione o tabuleiro colector de pingos no primeiro nível de prateleiras. Para evitar fumos e salpicos de gordura, deite um pouco de água no tabuleiro colector de pingos.

• Vire a carne a meio do tempo de cozedura.

FUNÇÃO TURBOVENTILADOR

Esta função é útil para cozinhar em duas calhas; a temperatura pode ser regulada entre 50° C e 250° C. A regulação pré-definida é de 160° C.

Esta função é ideal para:

• Bolo inglês grande

- Empadão

- Carne de aves (com um peso superior a 3 kg) Não é necessário aquecer previamente o forno

FUNÇÃO PROGRAM

Esta função é ideal para fazer pizzas, pão e focaccia. A função inclui 3 programas de cozedura (P1, P2, P3) com temperaturas iniciais programadas previamente, as quais podem ser reguladas pelo utilizador.

Os valores de temperatura máximos que podem ser regulados pelo utilizador são: 240° C para P1, 200° C para P2 e 190° C para P3, de modo a obter resultados de cozedura uniformes.

Cada programa corresponde a uma receita para preparação do prato que pretende.

O programa P1 permite um pré-aquecimento rápido com uma temperatura inicial de 300° C e uma temperatura de cozedura de 240° C.

Para melhorar a poupança de energia e evitar o desperdício de electricidade, o pré-aquecimento não é executado no caso do forno estar quente e a temperatura de cozedura é regulada automaticamente (240° C).

Para os programas P2 e P3, a temperatura inicial é sempre de 220° C.

FUNÇÃO BOOSTER

Esta função permite um rápido aquecimento prévio do forno.

A função permite controlar a temperatura; a temperatura pode ser regulada entre 50°C e 250°C. A regulação pré-definida é de 200°C.

À medida que a temperatura no forno aumenta, os indicadores ----°C acendem-se sequencialmente.

Quando se atinge a temperatura seleccionada, é emitido um sinal acústico e o forno muda automaticamente para a Função Estática.

Esta função é ideal para cozinhar carne, peixe e aves.

FUNÇÕES DA PLACA DE FOGÃO

Os botões de controlo da placa de fogão estão marcados com uma escala numérica que corresponde aos diferentes parâmetros de potência, e uma série de símbolos de funções.

FUNÇÃO ESTUFA

Esta função utiliza uma temperatura reduzida para que os alimentos possam ser mantidos quentes depois de cozinhados.

Modo de utilização:

1. Rode o botão para
2. Para desactivar a função Conservar Quente, mude a posição do botão.

FUNÇÃO ZONA DUPLA (conforme o modelo)

Esta função está disponível nas zonas de cozedura da esquerda (à frente e atrás). A função zona dupla estende a área aquecida da placa de fogão para que possa utilizar panelas grandes, ovais ou rectangulares.

Modo de utilização:

1. Rode o botão para espere até que o indicador de aquecimento residual para o queimador escolhido comece a piscar.
2. Seleccione a potência necessária, rodando o botão no sentido contrário aos ponteiros do relógio. O indicador de aquecimento residual permanece aceso para indicar que a placa de fogão está ligada.
3. Para desactivar a função, rode o botão para "0".

FUNÇÃO ICP (FASE INICIAL DE COZEDURA)

Esta função acdera o aquecimento da área de cozedura seleccionada durante o tempo especificado na primeira parte do ciclo de cozedura.

Modo de utilização:

1. Rode o botão para >>.
2. Espere até que o indicador de aquecimento residual comece a piscar e depois rode o botão no sentido contrária aos ponteiros do relógio para o nível de potência desejado. Por exemplo: se o nível de potência for “1”, a zona de cozedura irá funcionar à potência máxima durante 1 minuto. Em seguida, irá mudar para o nível de potência “1” durante o resto

do ciclo de cozedura, a não ser que a posição do botão seja alterada. se o nível de potência for "6", a zona de cozedura irá funcionar à potência máxima durante 6 minutos. Em seguida, irá mudar para o nível de potência "6" durante o resto do ciclo de cozedura, a não ser que a posição do botão seja alterada. Isto aplica-se a todos os níveis de potência à excepção do nível "10".

FUNÇÃO DE FERVURA RÁPIDA

Esta função permite ferver água mais rapidamente; a função de Fervura Rápida permanece activa durante um tempo programado. Concluído o tempo programado, a placa de fogão regressa automaticamente ao nível de potência máxima. A função de Fervura Rápida também pode ser activada uma vez começado o cozinhado.

Advertância: Certifique-se de que colocou a panela na zona de cozedura antes de activar a função de fervura rápida, caso contrário poderá danificar a superfície de vidro cerâmico.

Os valores de desempenho especificados para a função de Fervura Rápida são garantidos para todos os tipos de placas de fogão de vidro cerâmico.

Modo de utilização:

1. Coloque a panela na zona de cozedura seleccionada.

2. Regule o botão para

FUNÇÃO COZEDURA SUAVE

Pode ser usada para levedar, derreter manteiga, manter aquecido o biberão ou a comida do bebé, fazer iogurtes, derreter chocolate, etc... Esta função está disponível apenas quando a luz do indicador de aquecimento residual estiver acesa.

Modo de utilização:

1. Certifique-se de que a respectiva luz do indicador de aquecimento residual esteja acesa.

2. Rode o botão para

3. Para desactivar a função, mude a posição do botão.

Este símbolo não corresponde a qualquer modo da placa de fogão; a resistência não está ligada

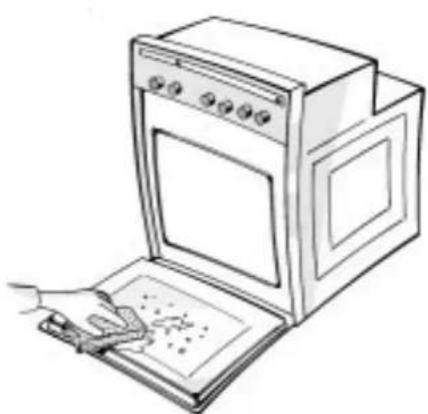

LIMPAR O FORNO E OS SEUS ACESSÓRIOS

• Quando acabar de cozinhar, espere até que o forno arrefeça e, em seguida, limpe-o para evitar a acumulação de resíduos de comida.
• Se os resíduos de comida estiverem secos, utilize um produto específico para limpeza de fornos e siga as instruções do fabricante.
• Limpe o exterior do forno com uma esponja humedecida em água tépida.

- Não utilize produtos de limpeza abrasivos nem esfregões.

- Utilize um detergente líquido para limpar a janela da porta do forno.

- Lave os acessórios numa máquina de lavar loiça ou no lava-loiça, utilizando um produto de limpeza para o forno.

- Após uma utilização prolongada do forno e quando cozinhar em níveis diferentes (especialmente alimentos com elevado conteúdo de água, como pizzas, vegetais recheados, etc.), poderá verificarse a formação de condensação no interior da porta

e na junta da porta. Quando o forno arrefecer, limpe a condensação com um pano ou uma esponja.

LIMPAR O FORNO E OS SEUS ACESSÓRIOS

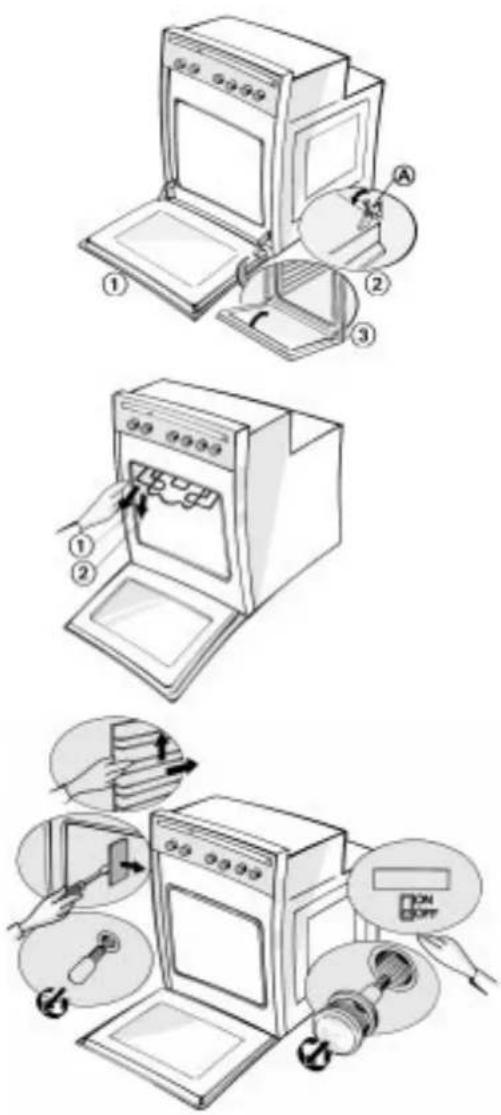

Retirar a porta do forno (para limpar)

1. Abra a porta do forno.
2. Pressione os trincos das dobradiças (A) para a frente.
3. Levante os trincos até que estes se desencaixem e depois retire a porta.
4. Enquanto estiver a limpar o forno, certifique-se de que não desencaixe os trincos de fixação das dobradiças.
5. Monte novamente a porta do forno, seguindo a operação acima descrita em sequência inversa.

Como limpar a parte superior do forno, retirando a resistência (se disponível) e baixando-a o máximo possível

- Não tente limpar o forno ainda quente.

1. Para limpar a parte superior do forno, retire a resistência e baixe-a o máximo possível.
2. Limpe a parte superior do forno e depois coloque a resistência na sua posição original.

Substituição da lâmpada do forno

1. Desligue o forno da corrente eléctrica.
2. Desaperte a protecção da lâmpada.
3. Substitua a lâmpada (ver N.B.).
4. Volte a colocar a protecção da lâmpada.
5. Ligue novamente o forno à corrente eléctrica.

Substituição da lâmpada lateral (conforme o modelo)

1. Desligue o forno da corrente eléctrica.
2. Retire a grelha lateral esquerda.
3. Com a ajuda de uma chave de fendas, retire a protecção da lâmpada.
4. Substitua a lâmpada (ver N.B.).
5. Coloque novamente a protecção da lâmpada e pressione-a contra a parede do forno até encaixar.
6. Volte a colocar a grelha lateral.
7. Ligue novamente o forno à corrente eléctrica.
   N.B.: Utilize apenas lâmpadas de 25 W 230 V, tipo E-14, T300°C, disponíveis junto ao Serviço Pós-Venda.

LIMPEZA E MANUTENÇÃO DAS CONVENCIONAIS PLACAS DE FOGÃO ELÉCTRICAS

Antes de proceder a qualquer operação de limpeza, desligue a placa de fogão da corrente eléctrica e espere até que arrefeça.

Limpeza e Manutenção da placa de fogão eléctrica convencional

• Utilize um pano humedecido em água com sabão.
• Não utilize produtos de limpeza abrasivos, corrosivos, com cloro nem esfregões.
• Não deite substâncias ácidas na placa de fogão (vinagre, sal, sumo de limão, etc.).

Placa de fogão em aço inoxidável

- Utilize um produto de limpeza específico para aço inoxidável.

N.B.: a utilização prolongada da placa de fogão pode provocar uma ligeira descoloração das superfícies em aço inoxidável à volta dos queimadores. Isto é causado pela temperatura elevada dos queimadores.

Limpeza dos queimadores

Limpe os queimadores quando estiverem ligeiramente quentes (não quentes!). Utilize um pano humedecido com água e sal. Seque e limpe com um pano humedecido em óleo de cozinha.

LIMPEZA E MANUTENÇÃO DA PLACA DE FOGÃO DE VIDRO CERÂMICO

Limpe a placa de fogão, quando arrefecer, após cada utilização. Isto evita a acumulação de sujidade e facilita a limpeza.

• Utilize um pano limpo, panos de cozinha absorventes e um detergente ou um produto de limpeza específico para placas de vidro cerâmico.
• Retire a sujidade seca com um raspador e produtos de limpeza específicos.
• Os salpicos de comida devem ser limpos antes de aderirem à superfície de vidro cerâmico.
• Não utilize produtos abrasivos, lixívia, sprays de limpeza do forno nem esfregões.
• A placa de fogão deve ser tratada periodicamente com cera de protecção para placas de vidro cerâmico.

GUIA PARA RESOLUÇÃO DE AVARIAS

O forno não funciona

• Desligue o forno e ligue-o novamente para ver se o problema ficou resolvido.
• Certifique-se de que o forno esteja ligado à corrente eléctrica.
• Certifique-se de que o selector do forno não esteja na posição “0”.
• Se o visor electrónico emitir a mensagem "STOP", carregue no botão 2 para reiniciar o forno e programe o relógio (consulte a Ficha Técnica do Programador fornecida em separado).
• Se o visor electrónico emitir a mensagem "Fxx", contacte o Serviço Pós-Venda, comunicando-lhe o código de erro apresentado.

A placa de fogão não funciona

• Certifique-se de que a placa de fogão esteja ligada à corrente eléctrica.
• Certifique-se de que o botão de controlo não esteja na posição "0".
• Regule o interruptor de desactivação de todos os pólos para "OFF" durante alguns minutos; em seguida regule-o novamente para "ON".

SERVIÇO PÓS-VENDA

- Antes de contactar o Serviço Pós-Venda:

1. Tente resolver o problema (consulte o "Guia para resolução de avarias").
2. Desligue o aparelho e ligue-o de novo para ver se o problema foi resolvido.

Se o problema persistir, contacte o Serviço Pós-Venda mais próximo de si.

Comunique:

• o tipo de avaria,
• o tipo e o modelo do aparelho,
• o número Service (o número que se encontra depois da palavra Service na chapa de características), localizada por baixo da placa de fogão na Ficha Técnica do Produto ou no canto direito da cavidade do forno (visível quando a porta do forno está aberta). O número Service é igualmente indicado no cupão de garantia,

- a sua morada completa (incluindo código postal) e número de telefone.

DECLARAÇÃO DE CONFORMIDADE CE

• Estes aparelhos foram concebidos para estar em contacto com alimentos e foram fabricados em conformidade com a Directiva 89/109/CE.
• Foram concebidos apenas para uso doméstico. Qualquer outra utilização dos aparelhos (ex. aquecimento de salas) é considerada inadequada e potencialmente perigosa.
• Estes aparelhos foram concebidos, fabricados e distribuídos em conformidade com:
• os requisitos de segurança da Directiva "Baixa Tensão" 73/23/CE;
• os requisitos de protecção da Directiva EMC 89/336/CE;
• os requisitos da Directiva 93/68/CE.
• Este aparelho está em conformidade com a categoria de protecção contra incêndios Classe "Y".
