MANUAL DE UTILIZADOR NorCook IH N8106 BK NODOR

(F1)

(F2)

(F3)

RESPONSÁVEL PELOS FERIMENTOS OU DANOS RESULTANTES DE UMA INSTALAÇÃO INCORRETA OU DE UMA UTILIZAÇÃO INDEVIDA, INCORRETA OU INSENSATA.

O fabricante garante que este produto está em conformidade com os principais requisitos exigidos ao material elétrico de baixa tensão segundo o previsto na Diretiva Europeia 2014/35/UE e com os requisitos em matéria de compatibilidade eletromagnética de acordo com o estabelecido na Diretiva Europeia 2014/30/UE.

PRECAUÇÕES

- Sempre que utilizar a placa, mantenha afastados todos os objetos magnetizáveis (cartões de crédito, disquetes, calculadoras e assim por adiante).

- Não utilize folha de alumínio nem coloque alimentos que estejam embrulhados em folha de alumínio diretamente sobre a placa.

- Não coloque objetos de

metal, por exemplo facas, garfos, colheres e testos sobre a superfície da placa, dado que ficarão quentes.

• Sempre que utilizar uma frigideira antiaderente sem quaisquer condimentos, o tempo de aquecimento não deve exceder 1-2 minutos.
• Quando estiver a cozinhar alimentos que aderem facilmente comece a cozinhar em lume brando e aumente a temperatura lentamente, mexendo com frequência.
• Quando terminar de cozinhar, deve certificar-se de que desliga a placa premindo a tecla concebida para o efeito (diminuir até "0"), e não confiar no sensor.
• Se a superfície da placa estiver rachada, retire imediatamente a ficha do aparelho da tomada para evitar o risco de choque elétrico.
• Não utilize nunca um aparelho de limpeza a vapor para limpar a placa.
• Tanto a superfície da placa como todas as demais partes expostas poderão estar quentes durante o processo

de limpeza.

- Deve ter o cuidado de evitar tocar nos elementos de aquecimento.

- As crianças com uma idade inferior a 8 anos devem estar a uma distância de segurança, salvo se supervisionadas.

- Este aparelho pode ser utilizado por crianças com uma idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou por pessoas inexperientes ou sem o conhecimento desde que devidamente instruídas acerca de uma utilização segura do aparelho e que tenham compreendido os perigos. As crianças não devem brincar com o aparelho. As limpezas e as manutenções que são da responsabilidade do utilizador não devem ser efetuadas por crianças, salvo estejam sob uma supervisão contínua.

- A utilização de gordura ou óleo nos cozinhados pode ser perigosa e provocar um incêndio, se não for vigiada. Não tente NUNCA apagar um incêndio com água. Em vez disso, corte imediatamente

a alimentação elétrica do aparelho e abafe as chamas com um pano ou testo, por exemplo.

Deve supervisionar a

- confeção dos alimentos. Toda e qualquer confeção rápida de alimentos deve necessariamente ser vigiada.

- Os cozinhados deixados sem vigilância sobre a placa que contenham gordura ou óleo podem ser perigosos e provocar um incêndio.

- Perigo de incêndio: não coloque quaisquer objetos sobre a superfície que aquece.

- Apenas deverão utilizar-se as tampas de proteção especificamente concebidas para este aparelho e as listadas no manual de instruções do fabricante para efeitos de proteção do mesmo. A utilização de tampas de proteção inadequadas pode causar acidentes.

- Não coloque e tenha o cuidado de não deixar cair objetos pesados sobre a placa.

- Não utilize utensílios de

cozinha com arestas amolgadas. Não arraste os utensílios de cozinha pela superfície de vidro da placa de indução, uma vez que isso poderá riscar o vidro.

• Os indivíduos portadores de pacemakers ou outros implantes elétricos (como as bombas de insulina) devem consultar o seu médico ou fabricante do dispositivo antes de utilizar este aparelho para ter a certeza de que o dispositivo não será afetado pelo campo eletromagnético.
• AVISO: Sempre que utilizar a placa todas as partes expostas irão aquecer. Para evitar queimaduras e escaldadelas deve manter as crianças afastadas da placa.
• Insira na cablagem fixa um mecanismo de corte da corrente elétrica com um disjuntor para cada um dos polos capaz de cortar totalmente o fornecimento de corrente elétrica em caso de sobretensão de categoria III, de acordo com as regras referentes às ligações elétricas. A ficha ou o interruptor geral do equipamento instalado deve estar num local de fácil acesso.
• Este aparelho não se destina a ser utilizado mediante um temporizador externo ou sistema de controlo remoto.
• Os fabricantes não assumem qualquer responsabilidade em caso de inobservância do acima descrito e de incumprimento ou desrespeito pelas normas de prevenção de acidentes.

Sobre os Fogões a Indução (F1)

• a1 Utensílios de cozinha
• a2 Corrente induzida
• a3 Campo magnético
- a4 Indutor
• a5 Circuito eletrónico
• a6 Alimentação elétrica

A indução é uma tecnologia de confeção de alimentos segura, rápida, eficiente e económica. Funciona através de ondas eletromagnéticas que geram calor diretamente por baixo do utensílio de cozinha e não indiretamente mediante o aquecimento da superfície de vidro. O vidro só aquece porque eventualmente o utensílio de cozinha

acaba por aquecê-lo.

Cozinhar a indução caracteriza-se pelo seguinte:

- Dispersão mínima (elevado rendimento)

- Retirar (ou levantar) o utensílio de cozinha da placa para automaticamente a área de confeção.

- O sistema eletrónico proporciona flexibilidade e controlo de precisão.

Resumo do Produto

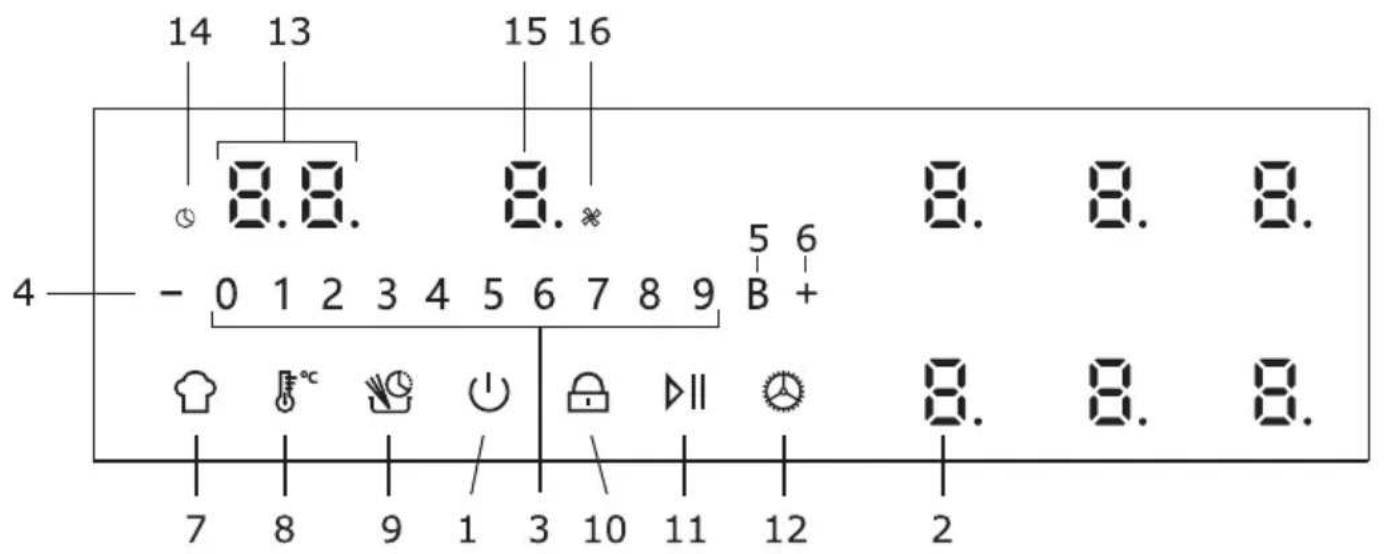

Usar a sua placa de indução (F2)

1. LIGADO / DESLIGADO
2. Display de 7 segmentos de zona de cocção
3. Controlo deslizante
4. Controlo deslizante – ajustar
5. Impulsionador de controlo deslizante
6. Controlo deslizante + ajustar
7. Função de zona de chef
8. Função de aquecimento
9. Função Massa e arrozBloqueio para crianças
10. Pausa
11. Configurações
12. Temporizador de display de 7 segmentos
13. Temporizador LED ligado
14. Ventoinha de display de 7 segmentos
15. Ventoinha LED ligada

Para começar a cozinhar

1. Toque em ON/OFF "☐" por 1 segundo. Após ligar, a campainha toca uma vez, e todos os displays mostram "0", indicando que a placa de indução entrou no estado de espera.
2. Coloque um tacho adequado na zona de cocção que pretende utilizar. Certifique-se de que o fundo dos tachos e a superfície da zona de cozinhar estão limpos e secos.
3. Defina um nível de potência entre 1 e 9 deslizando ao longo da tecla do "controlo deslizante" 0 1 2 3 4 5 6 7 8 9,ou apenas toque em qualquer ponto do "controlo deslizante" 0 1 2 3 4 5 6 7 8 9.
4. Se não escolher uma configuração de potência em 5 segundos, a placa de indução desligará automaticamente. Precisará de começar novamente no passo 1.
5. Pode modificar a configuração de potência a qualquer momento durante a cocção.

Se o display piscar de forma alternada com o ajuste de potência ≧

Isto significa que:

• A panela não está colocada na zona de cocção correta ou,
• A panela não é adequada para cocção por indução ou,
- Os utensílios de cozinha são demasiado pequenos ou não estão corretamente centrados na zona de cocção.

Nenhum aquecimento ocorre a menos que haja uma panela adequada na zona de cocção. O display desligará automaticamente após 1 minuto se nenhum recipiente adequado for colocado sobre ele.

Quando tiver terminado de cozinhar

1. Toque na zona de cocção relevante do display de 7 segmentos e, em seguida, no controlo deslizante de configuração do nível de potência para diminuir a potência para o nível "0".

0 1 2 3 4 5 6 7 8 9

1. Toque na tecla ON/OFF "☐" durante 1 segundo para desligar diretamente a placa.

2. Cuidado com superfícies quentes. O ícone indicador de calor residual mostrará qual a zona de cocção que estiver quente ao toque. A mesma desaparecerá quando a superfície tiver arrefecido para uma temperatura segura.

3 barras: T>80° C

2 barras: T entre 60-80° C =

1 barra: T entre 40-60° C -

Também pode ser usada como função de poupança de energia se pretender aquecer mais panelas; use a placa de aquecimento que ainda estiver quente.

Utilização da função Boost

Ativar a função Boost e Double Booster

1. Ativar a zona de cocção desejada tocando na zona de cocção do display de 7 segmentos.

2. Tocando na tecla Slider Booster "B", o indicador de zona mostra "b1". e a potência de saída atinge a potência Booster.

3. Tocando no controlo deslizante " +", o indicador de zona mostra "b2". e a potência de saída atinge a potência Double Booster.

Ativar a função Booster Automático

1. Ativar a zona de cocção desejada, tocando na zona de cocção do display de 7 segmentos.

2. Toque e mantenha o controlo deslizante de configuração do nível de potência desejado por 3 segundos.

0 1 2 3 4 5 6 7 8 9

1. A zona de cocção aquece com a potência máxima (mostra “A” alternadamente com o nível de potência selecionado) e permanece na configuração de aquecimento selecionada após o tempo correspondente ser atingido. 8.8.

Tempo de reforço automático com duração
Nível de potência desejado	Tempo
Nível de potência 1 00:45
Nível de potência 2 02:20
Nível de potência 3 03:45
Nível de potência 4 05:10
Nível de potência 5 06:45
Nível de potência 6 02:00
Nível de potência 7 02:45
Nível de potência 8 03:40
Nível de potência 9	-

- Não é possível selecionar o reforço automático se o nível de potência 9 estiver selecionado.

Cancelar a função Boost e Double Booster

Tocando no controlo deslizante de configuração do nível de potência para cancelar a função Boost, a zona de cocção voltará ao nível de potência desejado.

0 1 2 3 4 5 6 7 8 9

• A função pode funcionar em qualquer zona de cocção.
• A zona de cocção regressa automaticamente ao nível 9 de Booster ou Double Booster após 5 minutos.
• Se o Double Booster estiver ativado em todas as ZC ao mesmo tempo, ocorre uma adaptação automática à potência máxima.

Usar a função Mover panela

A placa pode selecionar sucessivamente 2 zonas de cocção para serem intercambiadas entre si. Todas as configurações são trocadas.

1. Certifique-se de que pelo menos uma cocção está ativa.

2. Pressione e mantenha qualquer display de 7 segmentos da zona de cocção por 3 segundos e todos continuarão a piscar.

3. Troca ao premir os 2 segmentos correspondentes da zona de cocção de 7 segmentos.

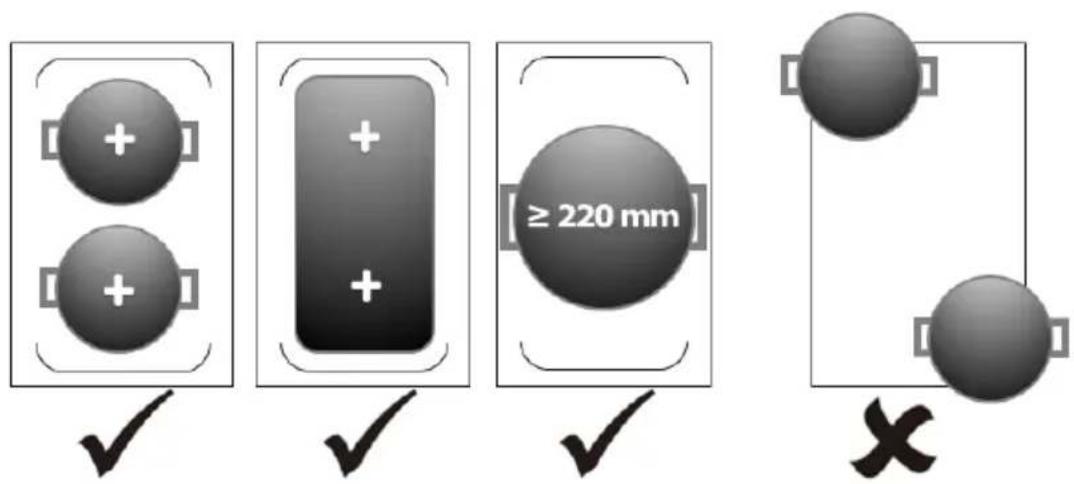

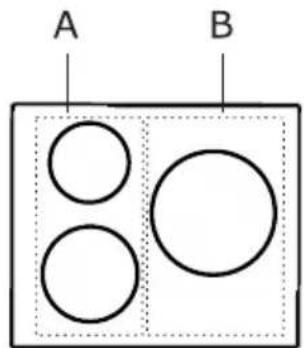

Função Zona Flexível (apenas em alguns modelos) (F4)

• Esta área pode ser utilizada como uma única zona grande ou como duas zonas diferentes, de acordo com as necessidades de cocção a qualquer momento.
• A área da zona flexível é composta por dois indutores independentes que podem ser controlados separadamente. Ao trabalhar como uma grande zona única, o nível de potência é o mesmo em toda a área. A parte que não está coberta pela panela não aquece.
• Importante: Certifique-se de colocar os tachos centralizados na zona de cocção única. No caso de recipientes grandes, ovais, retangulares ou alongados, certifique-se de colocá-los centralizados na zona de cocção grande, cobrindo o centro de cada zona.

Como uma única grande zona

Para ativar a área flexível como uma única zona grande, basta premir a tecla Zona Flexível

"8".

1. O indicador de zona flexível próximo ao indicador da alavanca de potência acenderá.
2. A configuração de energia funciona como qualquer outra área normal.
3. Se a panela for deslocada da parte frontal para a traseira (ou vice-versa), a zona flexível deteta automaticamente a nova posição, mantendo a potência.
4. Para desativar a área flexível, prima ao mesmo tempo o display de 7 segmentos da zona de cocção frontal esquerda e traseira esquerda e mantenha por 3s.

Como duas zonas independentes

Para usar a zona flexível como duas zonas diferentes com configurações de energia diferentes, prima a tecla Zona Flexível "8" novamente.

Bloqueio de teclas (recurso de segurança para crianças)

- Pode bloquear as teclas para evitar um uso indevido (por exemplo, as crianças ligarem acidentalmente as zonas de cocção).

Usar a função Recall

Depois de desligar a placa de cocção, os ajustes seguintes são memorizados durante 6s e podem ser recuperados depois de ligar novamente a placa de cocção, mas com uma confirmação premindo a tecla de pausa "▶II".

• Nível de potência de cada zona de cocção
• Temporizador de cada zona de cocção
• Aumento automático
• Nível de retenção de calor
• Ventoinha
• Modo ventoinha

Se a pausa "▶II" não for premida dentro de 6s após ligar novamente a placa, as configurações armazenadas serão apagadas.

Utilizar a função Pausa

A placa possui uma prática função de reinício para pausar e reiniciar o processo de cocção se for interrompido.

1. Quando a placa estiver ligada e a funcionar, prima brevemente a tecla de pausa "▶||", tecla de bloqueio "☐" e a tecla de pausa "▶||" O LED piscará com intensidade total e todos os queimadores pararão de funcionar, mas a ventoinha permanecerá ativa.

2. Pressione brevemente a tecla de bloqueio "☐" e a tecla de pausa "▶II" juntas ao mesmo tempo novamente, e todas as configurações serão reiniciadas na configuração anterior.

- A função de pausa será cancelada e a placa será desligada automaticamente após 10 minutos se não desativar esta função.

Usar a função Massa e Arroz

1. Ative a zona de cocção que pretende utilizar para a função Massa ou Arroz tocando na zona de cocção desejada do display de 7 segmentos e ajuste o nível de cocção >0.

2. Mude a função Massa ou Arroz e saia da função tocando na tecla de função Massa e Arroz "NS".

- Pode ajustar o tempo de aquecimento padrão definindo o temporizador de ZC. Consulte o capítulo "Usar o temporizador para desligar zonas".

(Modelo aplicável: NorCook IH N8106 BK e NorCook IH N6406 BK)

Tempo(s) de toque	Função	Mostrar 7 segundos. "8.8."	Configuração de calor padrão
Tocar 1 vez	Função Grelhador	"9F" por 3s	Zona traseira esquerda: 7 Zona frontal esquerda: 5
Tocar 2 vezes	Função Churrasco	"66" por 3s	Zona flexível: 7+7
Tocar 3 vezes	Função de Chef	"CH" por 3s	Zona flexível: 7+7 Zona traseira direita: 5 Zona frontal direita: 3
Tocar 4 vezes	Sair do Menu	N/A	0

(Modelo aplicável: NorCook IH N6326 BK e NorCook IH N6286 BK e NorCook IH N6286 SW)

Tempo(s) de toque	Função	Mostrar 7 segundos."8.8."	Configuração de calor padrão
Tocar 1 vez	FunçãoGrelhador	"9F" por 3s	Zona traseira esquerda: 7Zona frontal esquerda: 5
Tocar 2 vezes	FunçãoChurrasco	"6b" por 3s	Zona traseira esquerda: 7Zona frontal esquerda: 7
Tocar 3 vezes	Função de Chef	"CH" por 3s	Zona traseira esquerda: 7Zona frontal esquerda: 5Zona traseira direita: 3
Tocar 4 vezes	Sair do Menu	N/A	0

(Modelo aplicável: NorCook IH N9606 BK)

Tempo(s) de toque	Função	Mostrar 7 segundos."8.8."	Configuração de calor padrão
Tocar 1 vez	FunçãoGrelhador	"9F" por 3s	Zona traseira esquerda: 7Zona frontal esquerda: 5
Tocar 2 vezes	FunçãoChurrasco	"66" por 3s	Zona flexível: 7+7
Tocar 3 vezes	Função de Chef	"CH" por 3s	Zona flexível: 7+7Zona flexível: 5+5Zona flexível: 3+3
Tocar 4 vezes	Sair do Menu	N/A	0

Usar a função de aquecimento

1. Ative a zona de cocção que deseja usar na função de Aquecimento tocando na zona de cocção relevante no display de 7 segmentos.
2. Pode alternar diferentes níveis de função de aquecimento e sair da função tocando na tecla de função de aquecimento "F"".

Tempo(s) de toque	Nível(eis) de função de aquecimento	Zona de cocção do display de 7 segmentos	Controlo de temperatura
Tocar 1 vez	Nível 1	P1.	42°C
Tocar 2 vezes	Nível 2	P2.	55°C
Tocar 3 vezes	Nível 3	P3.	70°C
Tocar 4 vezes	Nível 4	P4.	90°C
Tocar 5 vezes	Sair da função	0.	N/A

- Pode executar a função tocando nas teclas "-" e "+" juntas.

Usar a função de Bloqueio

Pode usar a função Bloqueio de duas maneiras diferentes:

- Pode usá-la como um bloqueio de teclas: O bloqueio de teclas é uma funcionalidade destinada a bloquear as mesmas enquanto a placa está a funcionar ou em estado de pausa. Isto é útil para fins de limpeza.

- Pode usá-la como Bloqueio para crianças: O bloqueio para crianças é uma funcionalidade para proteger a placa contra a operação não intencional, por exemplo, por crianças

- Quando a placa estiver no modo de função de bloqueio, todos os controlos estão desativados, exceto OFF, e assim sempre pode desligar a placa com o controlo OFF em caso de emergência.

Usar a função Bloqueio como Bloqueio de teclas

1. Prima brevemente a tecla Bloqueio "💡" apenas quando a placa estiver ligada e a funcionar. O LED da tecla Bloqueio "💡" acenderá com intensidade total.
2. Pressione brevemente a tecla Bloqueio "💡" novamente para desativar a função Bloqueio de teclas. O LED da tecla Bloqueio "💡" acenderá com metade da intensidade.
3. Se houver um corte de energia, esta função não estará ativa quando o utilizador ligar novamente a placa.

Usar a função Bloqueio como Bloqueio para crianças

1. Certifique-se de que todas as zonas de cocção estejam desligadas e que nenhum temporizador esteja a funcionar.

2. Toque na tecla Bloqueio "☐" por 3 segundos. O painel de controlo manterá apenas os LEDs da tecla Bloqueio "☐" e do botão ON/OFF "☐" acesos com intensidade total, e o LED do temporizador "☐." mostrará "Loc".

1. Toque novamente na tecla Bloqueio " 🔒" por 3 segundos para desativar a função Bloqueio para crianças. A tecla Bloqueio " 🔒 " desaparece após 30 segundos e o painel mostra ligado/desligado ao ser premido.

Funções especiais

Proteção contra alta temperatura excessiva

Um sensor de temperatura monitoriza a temperatura dentro da placa de indução. Quando for detetada uma temperatura excessiva, a placa de indução irá parar de funcionar automaticamente.

Deteção de pequenos itens

Quando forem deixados na placa utensílios de cozinha de tamanho reduzido ou não magnéticos (por exemplo, alumínio) ou outros itens pequenos (por exemplo, faca, garfo, chave), a placa entrará automaticamente no modo de espera em 1 minuto. A ventoinha continuará a arrefecer a placa de indução durante mais 1 minuto.

Proteção de desligamento automático

O desligamento automático é uma função de proteção de segurança. Este desliga a zona de cocção automaticamente caso se esqueça de desligá-la. O tempo máximo de trabalho padrão para cada nível de potência é mostrado na tabela abaixo:

Nível de potência	1~3	4~6	7~8	9	Função de aquecimento
Temporizador de trabalho padrão (minutos)	360	180	120	90	360

Quando a panela é removida, a placa de indução pode parar de aquecer imediatamente e desligar automaticamente após 30 segundos.

A função de temporizador pode ser usada de duas maneiras diferentes:

• Pode ser usado apenas como temporizador. Neste caso, o temporizador não desligará qualquer zona de cocção quando o tempo definido for atingido.
• Pode defini-lo para desligar uma zona de cocção após o tempo definido ter terminado.

Pode definir o cronómetro para até 99 minutos. Se o tempo definido exceder 99 minutos, o cronómetro retornará automaticamente para 0 minutos.

1. Depois de selecionar a zona de cocção e o nível de potência necessário, o display de 7 segmentos da zona de cocção piscará por 5 segundos.

2. Depois de o display de 7 segmentos da zona de cocção parar de piscar, toque no temporizador do display de 7 segmentos "8.8.", e pode realizar a configuração do tempo de 1 a 99 minutos tocando no botão " - " ou "".

Toque rapidamente no controlo "-" ou "+" do cronómetro uma vez para diminuir ou aumentar em 30 segundos.

Toque e mantenha o controlo " - " ou "+" do cronómetro para diminuir ou aumentar em 1 minuto, partindo de 1 minuto até 19 minutos.

Toque e mantenha premido o controlo "- " ou " +" do cronómetro para diminuir ou aumentar em 10 minutos, de 20 minutos para 99 minutos.

1. Quando o tempo é definido, a contagem decrescente começa imediatamente. O display do cronómetro mostrará o tempo restante e o ponto do dígito direito irá mostrar 30 \~ 59

segundos continuará a piscar.

66

1. A campainha emitirá um sinal sonoro e o indicador do cronómetro desligará quando o tempo definido terminar.

Definir o temporizador como temporizador da zona de cocção

1. Depois de selecionar a zona de cozinhar e o nível de potência necessário, o display de 7 segmentos da zona de cocção piscará durante 5 segundos.

2. Antes que o display de 7 segmentos da zona de cocção pare de piscar, toque no temporizador do display de 7 segmentos "8.8", e pode realizar a configuração do tempo de 1 a 99 minutos tocando no botão "-" ou " + ".

Toque rapidamente no controlo " -" ou " + " do cronómetro uma vez para diminuir ou aumentar em 30 segundos.

Toque e mantenha o controlo " - " ou " + " do cronómetro para diminuir ou aumentar em 1 minuto, partindo de 1 minuto até 19 minutos.

Toque e mantenha premido o controlo " -" ou " + " do cronómetro para diminuir ou aumentar em 10 minutos, de 20 minutos para 99 minutos.

1. Quando o tempo é definido, a contagem decrescente começa imediatamente. O display do cronómetro mostrará o tempo restante e o ponto do dígito direito irá mostrar 30 \~ 59 segundos e continuará a piscar.

Quando o temporizador de cocção expirar, a zona de cocção correspondente desligará automaticamente e a campainha emitirá um sinal sonoro, e o indicador do temporizador desligará quando o tempo definido terminar.

1. Outras zonas de cocção continuarão a funcionar se tiverem sido ligadas anteriormente.

- Quando houver mais de uma zona de cocção com temporizador definido, o ponto vermelho próximo ao indicador de nível de potência piscará e o display de 7 segmentos do temporizador "8.8." mostra o temporizador da zona de cocção

relevante.

6

- Ao usar "o temporizador como temporizador de placa" e "o temporizador como temporizador de zona de cocção"" juntos, o temporizador de display de 7 segmentos "8.8." mostrará o tempo restante do temporizador da zona de cocção como primeira prioridade. Prima o temporizador do display de 7 segmentos "8.8." para mostrar o temporizador restante do fogão.

Conectividade com o exaustor

• Pode ligar a placa a qualquer exaustor com tecnologia RF da nossa gama.
• Entre em contacto com o departamento de atendimento ao cliente para obter instruções, em caso de dúvida.
• Assim que o exaustor e a placa estiverem ligados, a velocidade do exaustor mudará automaticamente de acordo com o nível de potência a que a placa estiver a ser utilizada.
• A placa e o exaustor devem ser configurados para serem interligados. Para isso, siga a conectividade descrita no menu Configurações.

Configurações

Pode definir o seguinte modo pela tecla Configurações "☐". Pressione e mantenha a tecla "☐" por 3 segundos para inserir a configuração e, em seguida, prima rapidamente a tecla "☐" para alternar entre os diferentes modos de configuração.

- Teste de velocidade da panela

- Gestão de energia

- Conectividade

• Todas as zonas de cocção devem estar na configuração de aquecimento 0 para iniciar a configuração.
• Pressione brevemente a tecla ON/OFF "☐" para sair do menu Configurações sem guardar as alterações.
• Pressione longamente a tecla Configurações "💡" para sair do menu Configurações e guardar as alterações.

Menu de teste de velocidade da panela

Esta função é usada para avaliar o nível de velocidade da panela.

1. Toque longamente na tecla Configurações "". O display do temporizador de 7 segmentos mostra "PoS".
2. Todas as zonas de cocção devem estar na posição de aquecimento 0 para iniciar o teste. A zona de cocção traseira direita está ativa para teste de velocidade da panela.

3. Uma panela deve ser detetada dentro de 6s (na zona de cocção traseira direita) e tocar brevemente em "+" uma vez. Em seguida, o resultado do nível de velocidade da panela será mostrado. Caso contrário, a função será desativada novamente e ficará no estado de espera da placa.

4. O seguinte resultado é o nível de velocidade da panela:

• u0: Não apropriado
• u1: Não recomendado
• u2: Bom
• u3: Ótimo

Gestão de energia

Esta função permite ao utilizador selecionar o limite total da potência de saída.

1. O display do temporizador de 7 segmentos mostra "POE"
2. Com a condição de que as zonas de coccão e o exaustor esteiam desligados.
3. Pressione rapidamente "+" para ajustar o limite total, e o display da ventoinha de 7 segmentos mostra:

(NorCook IH N9606 BK)
1 => 1500W
2 => 2800W
3 => 3300W
4 => 4500W
5 => 5700W
6 => 7400W
7 => 10800W
(NorCook IH N6406 BK & NorCook IH N8106 BK)
1 => 1500W
2 => 2800W
3 => 3300W
4 => 4500W
5 => 5700W
6 => 7200W
(NorCook IH N6286 SW & NorCook IH N6326 BK & NorCook IH N6286 BK)
1 => 1500W
2 => 2800W
3 => 3300W
4 => 4500W
5 => 5700W
6 => 7100W

Conectividade

Esta função permite estabelecer uma nova ligação entre a placa e o exaustor.

1. Certifique-se de que o exaustor está colocado em modo recetivo (modo de conectividade) aguardando o sinal de emparelhamento da placa.
2. O ícone da ventoinha "✗" e o display do temporizador de 7 segmentos mostram a mensagem "Con" piscando até que o processo de emparelhamento seja concluído com sucesso. Tem 2 minutos para iniciar o processo de conexão na placa.
3. Quando o exaustor é emparelhado com sucesso com a placa (de acordo com o exaustor), o utilizador tocará na tecla "✗" para confirmar a ligação.
4. Os ícones da ventoinha " ✉" e "Con" param de piscar e a mensagem CON desaparece após 2 segundos. O ícone da ventoinha " ✉" permanece como um indicador de que o processo de emparelhamento está ativo.

IMPORTANTE: A operação de conectividade acima referida deve ser concluída no prazo de dois minutos após ligar a energia ao exaustor. Se isto não ocorrer, desligue tanto o exaustor como a placa, espere um minuto e tente novamente a conectividade.

Sugestões e Dicas

Escolher os utensílios de cozinha apropriados (F5)

• De preferência utilize utensílios de cozinha indicados para fogões a indução.
• O fundo dos utensílios de cozinha que atraem ímanes normalmente são apropriados para fogões a indução.
• Os utensílios de cozinha de aço inoxidável com multicamadas ou com fundo de aço inoxidável ferrítico sempre que o fundo indique: para fogões a indução.
• Se utilizar utensílios de cozinha de ferro fundido, o fundo deve ser de preferência esmaltado para evitar riscar a superfície cerâmica da placa.
• Os seguintes tipos de utensílios de cozinha não são apropriados: vidro, cerâmica, terracota, alumínio, cobre ou aço inoxidável não magnético (austenítico).
• Utensílios de cozinha planos e com fundo grosso.
• Um utensílio de cozinha com um diâmetro igual ao da zona de cozedura garante que a potência máxima é utilizada.
• Um utensílio de cozinha mais pequeno reduz a potência, mas não significa perda de energia. De qualquer forma, não é recomendada a utilização de utensílios de cozinha com um diâmetro inferior a 10 cm.
• O fundo dos utensílios de cozinha deve ter um diâmetro mínimo, de acordo com a zona de cozedura correspondente:
• Para maximizar a eficiência da placa, coloque o utensílio de cozinha no centro da zona de cozedura.

Manutenção

Deve remover imediatamente da superfície da placa com a ajuda de uma espátula os pequenos pedaços de folha de alumínio, os resíduos de alimentos, os salpicos de gordura, o açúcar derramado ou os produtos alimentares muito açucarados, para evitar riscar a superfície da placa. De seguida, limpe a superfície com um produto de limpeza apropriado e uma folha de papel de cozinha, lave com água limpa e seque com um pano seco. Nunca use esponjas ou esfregões abrasivos e evite utilizar produtos de limpeza com químicos agressivos ou tira-nódoas.

Instalação

Instruções para o instalador

Toda e qualquer operação relacionada com a instalação deve ser realizada por pessoal devidamente qualificado em conformidade com os regulamentos atualmente em vigor.

O aparelho foi concebido para encaixar no tampo de uma bancada, conforme ilustrado na figura. Coloque o vedante fornecido à volta do perímetro da placa. A placa não deve ser instalada sobre um forno, mas se for o caso, verifique se:

- O forno está equipado com um correto sistema de arrefecimento

- Não existe nenhuma fuga de ar quente do forno para a placa.

- É possível proporcionar boas entradas de ar, conforme demonstrado na figura.

Seleção do equipamento de instalação

Corte a superfície de trabalho de acordo com as medidas do esquema. (F6)

Para instalar e utilizar a placa deve deixar, no mínimo 5 cm, à volta da abertura. Certifique-se de que a superfície de trabalho tem no mínimo 30 mm de espessura.

Certifique-se sempre de que a placa de indução tem uma boa ventilação e que as entradas e saídas de ar não estão bloqueadas. (F7)

Estenda o suporte de instalação fornecido ao longo da parte de baixo da placa, garantindo que a placa fica sobreposta.

Não utilize cola para fixar a placa no tampo da bancada.

Coloque a placa na abertura do tampo da bancada (F8). Pressione suavemente a placa para baixo até encaixar, garantindo um bom isolamento à volta do contorno exterior.

Antes de instalar a placa, certifique-se de que

- A superfície de trabalho está nivelada e que o material é resistente ao calor. E que as paredes próximas à placa também são resistentes ao calor.

- A placa não será diretamente instalada sobre uma máquina de lavar loiça, frigorífico, congelador, máquina de lavar ou máquina de secar, uma vez que a humidade pode danificar os componentes elétricos da placa.

- A instalação respeitará todos os requisitos para efeitos de aprovação numa inspeção assim como todas as normas e regulamentos em vigor.

Após instalar a placa, certifique-se de que

- Não é possível aceder ao cabo de alimentação através das portas dos armários ou gavetas.

- Se a placa for instalada por cima de uma gaveta ou de um compartimento de um armário, instala uma barreira de proteção térmica por baixo da base da placa.

- Retire a ficha do aparelho da tomada antes de efetuar qualquer trabalho ou manutenção.

Depois de instalar a placa, certifique-se de que

• O cabo de alimentação não é acessível através das portas ou gavetas dos armários.
• Se a placa for instalada acima de uma gaveta ou armário, é instalada uma barreira de proteção térmica por baixo da base da placa.
• Desligue o aparelho da rede elétrica antes de realizar qualquer trabalho ou manutenção no mesmo.

Ligar a placa à rede elétrica

Esta placa deve ser ligada à rede elétrica apenas por uma pessoa devidamente qualificada. Antes de ligar a placa à rede elétrica, verifique se:

1. O sistema de fiação doméstica é adequado à potência consumida pela placa.
2. A tensão corresponde ao valor indicado na placa de características.
3. As secções do cabo de alimentação podem suportar a carga especificada na placa de identificação. Para ligar a placa à rede elétrica, não utilize adaptadores, redutores ou dispositivos de derivação, pois podem causar sobreaquecimento e incêndio.

O cabo de alimentação não deve tocar em nenhuma parte quente e deve ser posicionado de forma que a sua temperatura não ultrapasse 75º C em nenhum ponto.

Verifique com um eletricista se o sistema de fiação doméstica é adequado, sem alterações. Quaisquer alterações devem ser feitas apenas por um eletricista qualificado.

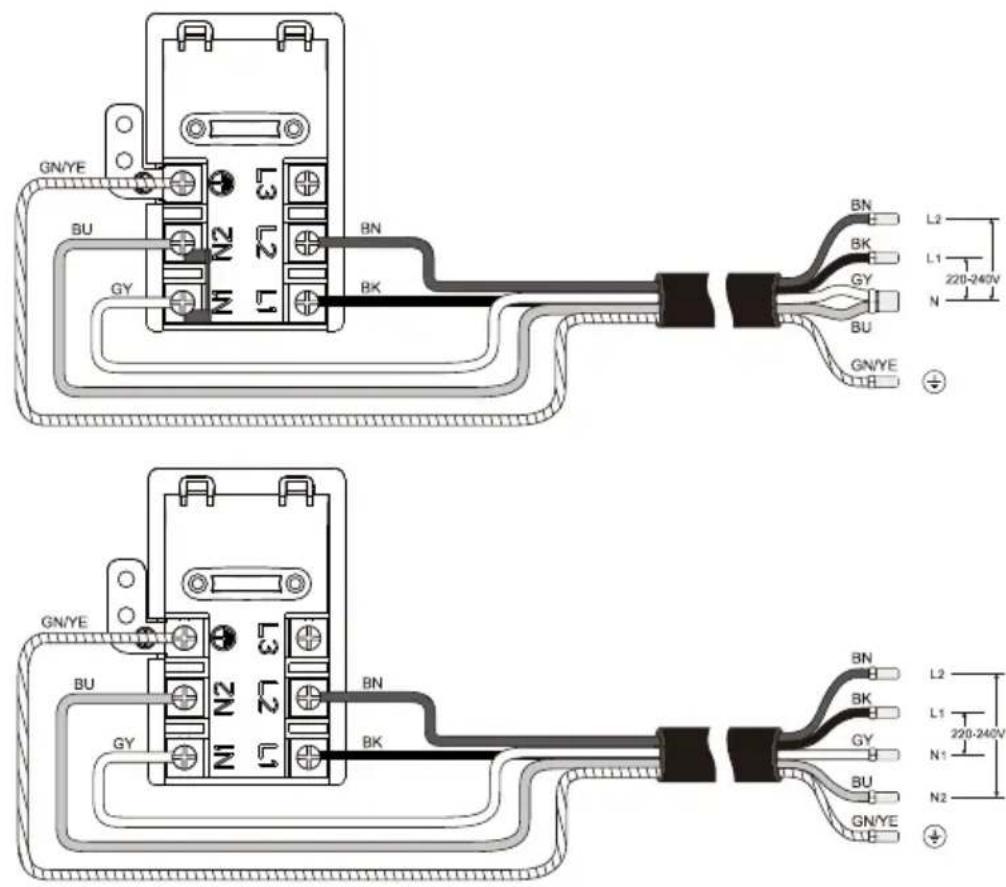

(Modelo aplicável : NorCook IH N6326 BK & NorCook IH N6286 BK & NorCook IH N6286 SW)

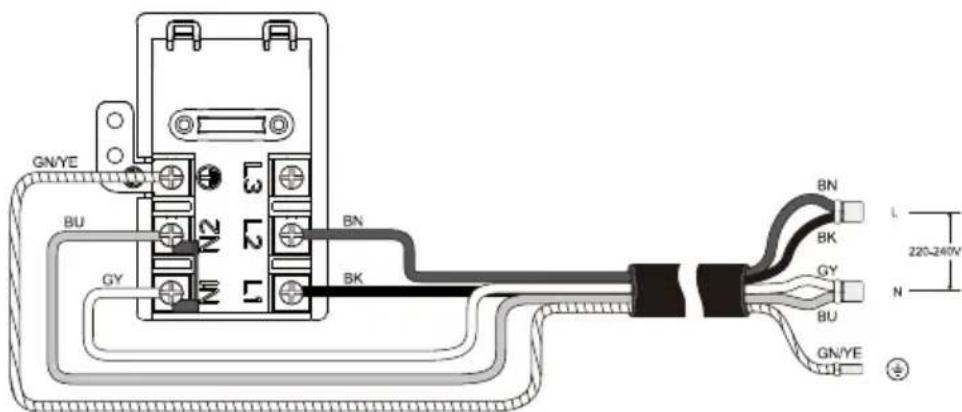

(Modelo aplicável : NorCook IH N6406 BK & NorCook IH N8106 BK)

Este aparelho deve ser conectado diretamente à unidade consumidora com um Dispositivo de Corrente Residual (DCR) de 20 Amp por polo, protegendo o seu circuito.

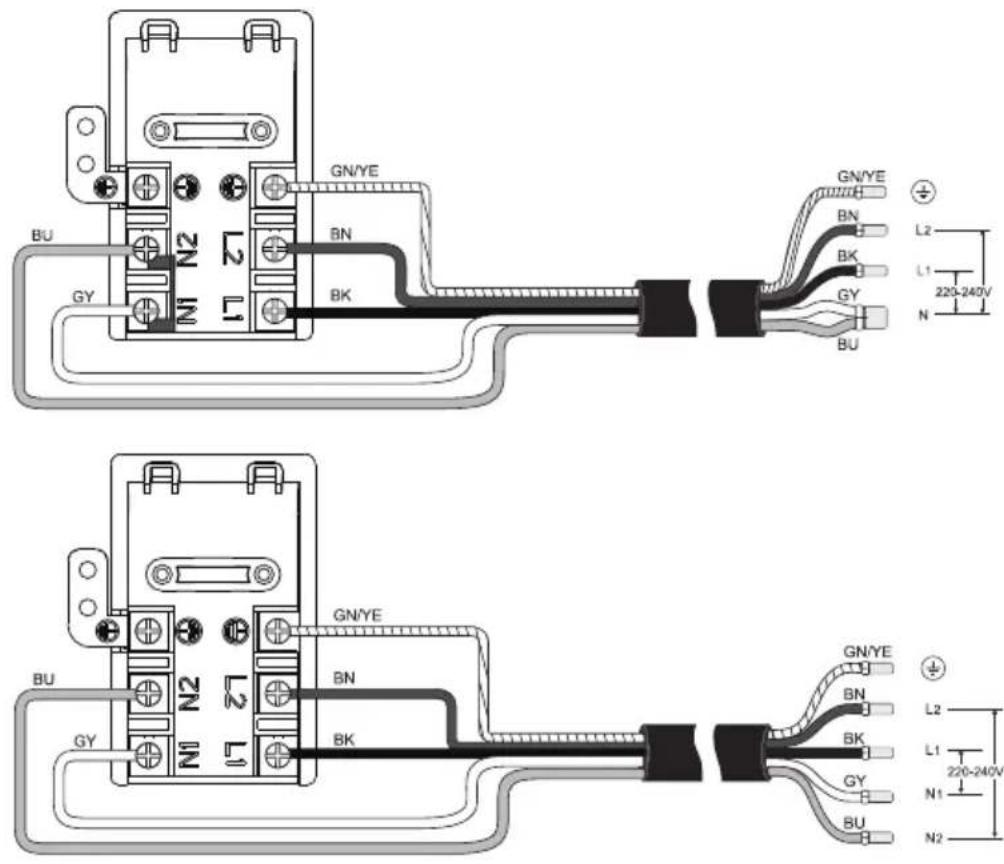

(Modelo aplicável : NorCook IH N6326 BK & NorCook IH N6286 BK & NorCook IH N6286 SW)

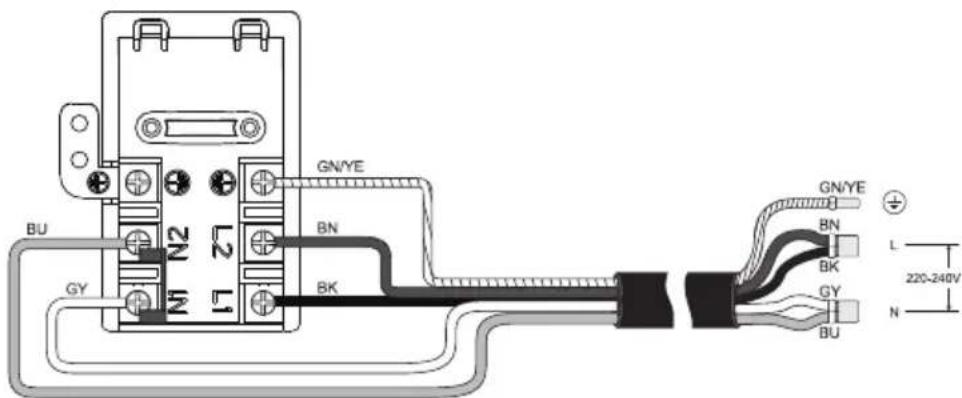

(Modelo aplicável : NorCook IH N6406 BK & NorCook IH N8106 BK)

Este aparelho deve ser conectado diretamente à unidade consumidora com um Dispositivo de Corrente Residual (DCR) de 40 Amp por polo, protegendo o seu circuito.

• Se o cabo estiver danificado ou precisar de ser substituído, a operação deverá ser realizada pelo agente pós-venda com ferramentas específicas para evitar acidentes.
• Se o aparelho for ligado diretamente à rede elétrica, deve ser instalado um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.
• O instalador deve garantir que foi feita a ligação elétrica correta e que está em conformidade com as normas de segurança.
• O cabo não deve ser dobrado ou comprimido.
• O cabo deve ser verificado regularmente e substituído apenas por técnicos autorizados.

Problema	Causas possíveis	O que fazer?
Não é possível ligar a placa de indução.	Não há eletricidade.	Certifique-se de que a ficha da placa de indução está inserida numa tomada e que não há corte elétrico.Verifique se não há um corte elétrico em sua casa ou na área onde reside.Se após verificar tudo isso o problema persistir ligue para um agente de assistência técnica autorizado.
As teclas não respondem.	As teclas estão bloqueadas.	Desbloqueie as teclas. Para obter mais informações, consulte a secção “Utilizar a placa de indução”.
As teclas são difíceis de utilizar.	Isso pode dever-se à existência de uma fina camada de água sobre as teclas ou ao facto de estar a utilizar a ponta do dedo para premir as teclas.	Certifique-se de que a área das teclas está seca e que utiliza toda a parte interna superior do dedo para premir as teclas.
O vidro está a ficar riscado.	Utilização de utensílios de cozinha com arestas amolgadas.Utilização de esfregões ou produtos de limpeza não recomendados ou abrasivos.	Utilize utensílios de cozinha com fundos planos e regulares.Consulte a secção “Escolher os utensílios de cozinha apropriados”.
Alguns utensílios de cozinha emitem sons crepitantes ou estalidos.	Isso pode dever-se ao processo de fabrico dos seus utensílios de cozinha (camadas de diversos metais que vibram de forma diferente).	Isso é normal nos utensílios de cozinha e não significa falha alguma.
A placa de indução emite o som de um zumbido quando está a ser utilizada num nível de potência elevado.	Essa é uma consequência da tecnologia utilizada nos fogões a indução.	Esse ruído é normal, mas o som deve diminuir ou desaparecer por completo quando diminui o nível de potência.
Ruído da ventoinha proveniente da placa de indução.	A ventoinha de arrefecimento que está incorporada na placa de indução ligou para evitar o sobreaquecimento dos componentes eletrónicos. Esta poderá continuar em funcionamento mesmo após ter desligado a placa de indução.	Isso é normal e não requer ação alguma. Não corte o fornecimento de energia elétrica à placa de indução enquanto a ventoinha estiver a funcionar.
O utensílio de cozinha não aquece e aparece o seguinte símbolo no painel luminoso.	A placa de indução não consegue detetar o utensílio de cozinha porque não é apropriado para fogões a indução.A placa de indução não consegue detetar o utensílio de cozinha porque é demasiado pequeno para a zona de cozedura ou não está devidamente centrado.	Utilize utensílios de cozinha apropriados para os fogões a indução. Consulte a secção “Escolher os utensílios de cozinha apropriados”.Centre o utensílio de cozinha e certifique-se de que o fundo corresponde ao tamanho da zona de cozedura.

Falha e Verificação dos Indicadores Luminosos

Em caso de anomalia, a placa de indução passará automaticamente para o modo de segurança e mostrará os correspondentes códigos de segurança. As falhas mais comuns são as seguintes:

Mensagem de erro	Causas possíveis	O que fazer?
	Sem utensílio de cozinha ou utensílio de cozinha inapropriado.	Substitua o utensílio de cozinha.
ER03	Água ou utensílio de cozinha sobre o vidro do painel de controlo.	Limpe a área do painel de controlo.
F1E	Falha na ligação entre o painel luminoso e a placa principal esquerda (a zona de cozedura cujo indicador luminoso mostra um “E”).	Assistência técnica
F3E	Falha no sensor de temperatura da bobina. (na zona de cozedura cujo indicador luminoso mostra um "E").	Assistência técnica
F4E	Falha no sensor de temperatura da placa principal. (na zona de cozedura cujo indicador luminoso mostra um "E").	Assistência técnica
E1E	A temperatura registada pelo sensor do vidro cerâmico é demasiado elevada.	Reiniciar após a placa de indução ter arrefecido.
E2 E	A temperatura do sensor do IGBT é demasiado elevada.	Reiniciar após a placa de indução ter arrefecido.
E3 E	Tensão anormal da corrente elétrica (demasiado elevada).	Verifique se a corrente elétrica é normal. Ligue após comprovar que a tensão da corrente elétrica é normal.
E4 E	Tensão anormal da corrente elétrica (demasiado baixa).	Verifique se a corrente elétrica é normal. Ligue após comprovar que a tensão da corrente elétrica é normal.
E5 E	Falha no sensor de temperatura (na zona de cozedura cujo indicador luminoso mostra um E").	Assistência técnica

Não desmonte a unidade por si próprio, de modo a evitar perigos e danos na placa de indução.

NODOR

always innovating

CNA

group

CATA ELECTRODOMÉSTICOS, S.L.
