INTRODUÇÃO

Este manual contém as informações necessárias para operação e manutenção do transformador monofásico NM250Bi.

Os melhores resultados serão obtidos SOMENTE se o pessoal de operação e manutenção deste equipamento tiverem acesso a este manual e ficarem familiarizados com o mesmo.

ESPECIFICAÇÕES GERAIS

110V

Tensão de circuito aberto (V)	50
Faixa de regulagem da corrente de soldagem (A)	80 a 110
Corrente nominal com 20% do fator de trabalho (A)	110
Potência absorvida da rede com ciclo de trabalho a 100% (kVA)	6,91
Potência absorvida da rede com ciclo de trabalho a 20% (kVA)	8,69
Fator de potência a 20%	0,62

220V

Tensão de circuito aberto (V)	50
Faixa de regulagem da corrente de soldagem (A)	80 a 250
Corrente nominal com 20% do fator de trabalho (A)	250
Potência absorvida da rede com ciclo de trabalho a 100% (kVA)	5,39
Potência absorvida da rede com ciclo de trabalho a 20% (kVA)	6,5
Fator de potência a 20%	0,58

CONHECENDO A MÁQUINA

NM250Bi FORTG é uma máquina de construção bivolt. O regulador possui 03 núcleos. A primeira e a secunda bobina são fixadas no núcleo central. Os dois núcleos entre as bobinas são chamados de núcleo móvel, compondo assim o fluxo magnético que move os núcleos e altera a corrente magnética, assim mudando regularmente a corrente de soldagem de saída.

A primeira bobina é equipada com uma tecnologia de desligamento automático, que é capaz de cortar a energia quando a bobina regular fica mais aquecida que o normal. Os produtos da série NM são equipados com duas rodas e alças para facilitar o transporte. Os fios de saída do regulador possuem conexão conveniente de troca e conexão direta.

INSTALAÇÃO

O equipamento deve ser instalado em local que esteja livre de pó, atmosferas corrosivas e excesso de umidade, bem como numa superfície compatível com o peso de equipamento e nunca deixar que a máquina funcione debaixo de chuva.

O pó acumulado no núcleo móvel, boninas, etc., dentro da máquina pode causar aquecimento excessivo dos componentes diminuindo a eficiência e vida útil do equipamento. Leve a máquina para limpezas internas por técnicos em manutenção.

Verifique a voltagem a ser utilizada na máquina através do painel traseiro.

USO E CARACTERÍSTICAS

NM250Bi FORTG é regulamentado para macro soldagem. As soldadoras AC podem ser utilizadas em operações com uma mão apenas. Já é equipada com um porta-eletrodo e uma garra negativa. É mais utilizada em trabalhos de pequena escala, tais como: construção civil, consertos, em algumas áreas específicas da agricultura, entre outros.

CERTIFIQUE-SE DE QUE A MÁQUINA ESTÁ CONFIGURADA NA MESMA TENSÃO DA REDE

Os cabos de entrada da máquina deverão ser ligados à rede através de chave com fusíveis adequados como indica a tabela a seguir:

TENSÃO DE REDE	HZ	CORRENTE DE REDE	CABO DE ALIMENTAÇÃO	DISJUNTOR	CABO TERRA
110V	60	60A	2 # 16 mm ^2	80A	8 mm ^2
220V	60	29,90A	2 # 12 mm ^2	50A	6 mm ^2

O equipamento, assim como toda máquina de solda, deve ser aterrado. Caso não seja feito isso, pode causar choque de alta tensão no usuário.

Com a máquina aterrada o operador tem proteção quase total contra qualquer eventual falha de isolação na peça a ela ligada.

CONTROLE DE CORRENTE DE SOLDAGEM

Esta função ajuda a controlar a corrente de soldagem do equipamento através de um núcleo móvel.

PRECAUÇÕES DE SEGURANÇA

O operador deve usar uma máscara própria de proteção à soldagem a arco com filtro, lentes apropriadas, bem como todo equipamento exigido por lei (EPIs) necessário para o processo durante o trabalho.

OBS.: Não use óculos de soldagem oxi-acetilênica, pois podem não dar a proteção necessária aos olhos.

No caso dos olhos serem atingidos por luminosidade do arco de solda poderão ficar irritados.

Se houver umidade excessiva o operador pode receber choque elétrico em qualquer equipamento de soldagem, se não estiver devidamente protegido com todos os EPIs necessários.

ITENS DE SEGURANÇA

QUE VOCÊ PRECISA SABER ANTES DE COMEÇAR A USAR O PRODUTO

1. Evite usar a solda em locais com poeira extrema, gás explosivo, combustível, ou outras substâncias perigosas.

Em situações de umidade ou poeira extrema, antes de liga-la, cheque a resistência de isolamento entre a extremidade de saída e a extremidade de entrada, onde a medida entre as duas extremidades e máquina deve ser menor que 0,5 ^ . A máquina não deve ser usada antes de checar e verificar se há problemas.

1. O aterramento deve ser conectado com o chão antes da máquina ser ligada e a resistência não deve ser maior que 0,4^ .
2. Quando conectar: a voltagem da fonte de energia deve corresponder com a inserção do soldador.

3. Utilize curtas conexões extras ou extensões de voltagem caso necessário. Todavia, caso necessário uma longa extensão, o ideal é utilizar um fio de grosso calibre e várias seções de conexão para manter a voltagem abaixo de 04V.

4. Opere a solda de acordo coma carga indicada na placa de identificação impressão em seu painel. Caso contrário, a máquina poderá ser danificada devido ao calor extremo.

OPERAÇÃO

1. Soldagem em chapas de aço de baixo e médio teor de carbono;
2. Para cada operação de solda, verificar a amperagem e diâmetro de eletrodo (vide tabela a seguir):

Para 50 Hz

AMPERES	ELETRODO 6013
60 – 70	1,5 mm
80 – 100	2,5 mm
100 – 140	3,25 mm
140 – 250	4,00 mm

Para 60 Hz

AMPERES	ELETRODO 6013
70 – 80	2,0 mm
80 – 100	2,5 mm
100 – 140	3,25 mm
140 – 250	4,00 mm

1. Usar somente eletrodo classificado para este equipamento: 6013 - variando o diâmetro de acordo com a amperagem;
2. A NM250Bi tem um fator de trabalho de 20% a 250 Amperes, ou seja, para cara 10 minutos de serviço o equipamento trabalha 2 e para 8. Todavia esse valor muda conforme é alterada a amperagem de saída para menos que 250A, sendo inversamente proporcional.

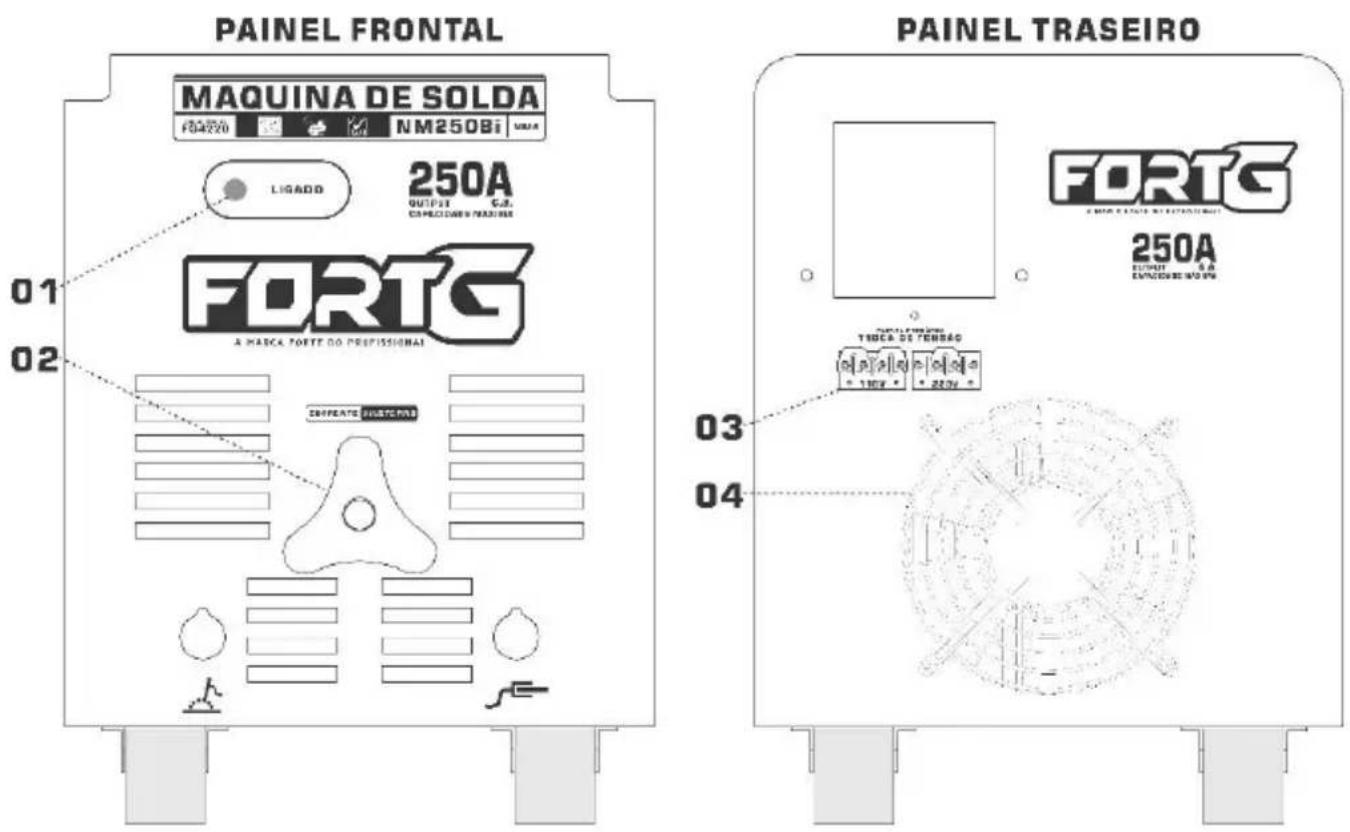

PAINEL e AJUSTES DA MÁQUINA

1. INDICADOR: LIGA/DESLIGA
2. AJUSTE DE CORRENTE
3. TROCA DE TENSÃO: 110V ou 220V
4. VENTOINHA DE REFRIGERAÇÃO

AJUSTES: Na parte superior do equipamento há a chave reguladora da saída máxima desejada. Coloque-a na posição ideal para o eletrodo desejado antes de ligar o equipamento.

Ajuste a faixa correspondente (amperagem) de saída girando a manopla do varão de regulagem no painel frontal, e aumente gradativamente até atingir o máximo da amperagem selecionada no painel superior da máquina.

TROCA DE TENSÃO DE ALIMENTAÇÃO

Além de estar presente na área externa da máquina, a troca da tensão de entrada entre 110V e 220V é feita manualmente através de um painel na traseira do transformador, deixando o usuário à vontade e com fácil acessibilidade à troca de tensão de entrada.

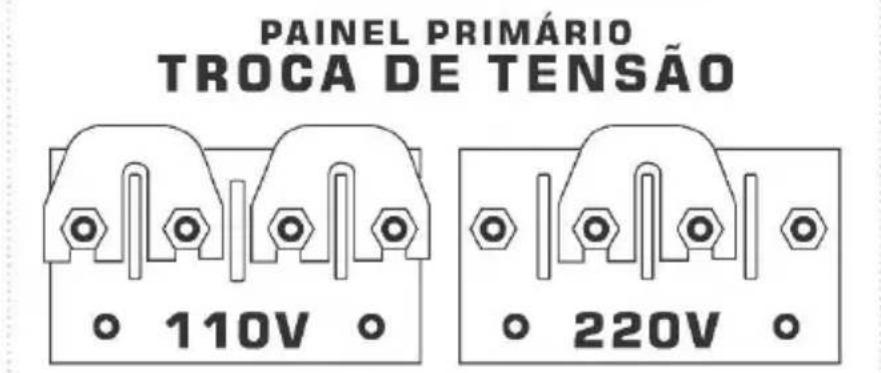

O esquema abaixo também é estampado na máquina e ajudará no processo:

O jumper já vem na posição 220V, como esquema da direita na figura acima. Um jumper a mais acompanha o equipamento caso o usuário deseje alterar a tensão para 110V. IMPORTANTE: Desligue a máquina da energia antes de fazer qualquer alteração na tensão de entrada, e tenha certeza ao liga-la novamente as tensões de entrada e saída são equivalentes. O não cumprimento desse processo e verificação das tensões irá danificar o equipamento permanentemente. A garantia não cobre avaria por mal-uso.

LIMPEZA

Através de ar comprimido seco. Quando a máquina é usada em regime ininterrupto, é necessário conservar a máquina limpa, seca e bem ventilada. Para tal, com o equipamento desligado e fora da rede elétrica limpe com um pincel

seco ou ar comprimido de baixa pressão o pó depositado internamente, principalmente nas bobinas.

As conexões devem ser inspecionadas e apertadas periodicamente para evitar problemas e subsequentes concertos.

IMPORTANTE

A MÁQUINA DEVE ESTAR LIGADA PARA O ARREFECIMENTO CORRETO E COMPLETO.

NOTA: Nunca deixe a máquina funcionar com quaisquer das tampas removidas, pois isso pode ocasionar sérios danos ao mesmo e choques elétricos no usuário.

ITENS IMPORTANTES A SEREM OBSERVADOS

1. Evite exposição à chuva e ao calor;
2. Evite danos com impactos na movimentação;
3. Mantenha sempre limpa e lubrificada em suas partes móveis;
4. Mantenha a bobina e a superfície de isolamento seca sem poeira;
5. Quando estiver soldando, utilize os equipamentos de proteção para evitar danos ou acidentes;
6. O local de trabalho deve ser um lugar arejado, caso contrário deverá ser ajustado corretamente e/ou usada máscara especial de respiração contra gases emitidos pelo processo de soldagem;
7. O soldador NÃO deve utilizar produtos inflamáveis, explosivos e materiais inalteráveis no momento em que estiver utilizando a solda.

Quando não a estiver utilizando deve cobri-la com material à prova de poeira e à prova d'água para sua melhor conservação.

GUIA PARA EVENTUAIS REPAROS RÁPIDOS

PROBLEMA	CAUSA PROVÁVEL	CORREÇÃO
A máquina não liga.	Sem tensão de rede.Fio de rede cortado.Fusíveis de rede queimados	Verifique
A máquina queima fusível da rede.	Tensão da rede errada.Troca de tensão errada.Fusível inadequado.Curto circuito nas conexões do primário.Transformador com problema.	Corrija.Verifique e corrija.Verifique tabela 1.Verifique e corrija.Conserte ou troque.
Excesso de calor na máquina.	Ciclo de trabalho muito alto.Temperatura ambiente muito alta.Ventilação bloqueada.Cabos de soldagem muito compridos, ou de seção insuficiente.	Não opere continuamente a corrente superior a nominal.Opere em um ciclo mais curto quando a temperatura ambiente for superior a 40oC.Verifique.Troque os cabos por maior seção.
Máquina opera, porém a corrente	Cabos de soldagem ou cabo porta eletrodo com mau	Aperte todas as conexões.
falha.	contato.
A soldagem está com excesso de respingo.	Corrente muito alta.Polaridade errada.	Ajuste o correto.Corrija.
Operador recebe choque ao tocar cabo obra, cabo porta eletrodo ou mesa de trabalho.	Mesa não aterrada.	Faça o aterramento.
Operador recebe choque ao tocar a máquina.	Máquina não aterrada.Defeito de isolamento.	Faça o aterramento.Providenciar.

TERMO DE GARANTIA FORTGPRO

- O prazo de validade desta garantia é de 6 (seis) meses a contar da data de compra pelo consumidor. Sendo 3 (três) meses garantidos pela lei e mais 3 (três) meses fornecidos pela FORTGPRO. A Comprovação de aquisição deve feita mediante apresentação da nota fiscal de compra.

- A garantia será concedida de forma acima descrita, somente nos postos de serviços autorizados FORTGPRO. Não cabendo ao fabricante despesas como: transporte e visitas técnicas ao local de trabalho.

- A garantia se restringe exclusivamente a substituição e conserto de quaisquer peças com defeito de fabricação, observando os termos da lei e deste manual.

- A validade desta garantia só estará assegurada, vigente se as peças consideradas defeituosas forem substituídas por assistência FORTGPRO mediante laudo realizado que revele, satisfatoriamente, a existência do defeito de fabricação reclamado.

- Os termos desta garantia não serão aplicáveis a nenhum produto que tenha sido sujeito a uso inadequado, negligência ou acidente, ou que tenha sido reparado ou alterado fora de uma Assistência Autorizada FORTGPRO.

- Itens de responsabilidade do Proprietário - peças de desgaste comum ao uso, não têm cobertura da garantia.

CANCELAMENTO DA GARANTIA

• Danos por mau uso ou acidentes do proprietário ou terceiros.
• Danos por agentes da natureza.
• Uso em desacordo com o manual de instrução.
• Violações ou consertos feitos fora da assistência técnica FORTGPRO.
• Transporte e armazenamento inadequado.

Buscando sempre implementar e evoluir os produtos da linha, a FORTGPRO se reserva ao direito de alterar as informações deste manual sem aviso prévio e sem incorrer na obrigação de efetuar as mesmas modificações nos produtos anteriormente vendidos.
