Agata 4Q - Frigideira Esmaltec - Manual de utilização gratuito

Tipo de produto	Frigideira
Marca	Esmaltec
Modelo	Ágata 4Q
Material	Alumínio
Revestimento	Antiaderente
Cor	Preto
Diâmetro externo	28 cm
Diâmetro interno	26 cm
Altura	5 cm
Capacidade	4 litros (aprox.)
Peso	1,2 kg
Cabo	Baquelite resistente ao calor
Compatibilidade	Gás, elétrico, vitrocerâmica (não adequado para indução)
Funções principais	Fritar, cozinhar, refogar
Limpeza	Lavagem manual recomendada
Utensílios recomendados	Silicone ou madeira
Temperatura máxima	200 °C
Segurança	Cabo frio ao toque
Garantia	1 ano
Origem	Brasil
Peças de reposição	Não disponíveis separadamente
Número de peças	1

Perguntas frequentes - Agata 4Q Esmaltec

Como limpar a frigideira Agata 4Q?

Lave à mão com esponja macia e detergente neutro. Evite palha de aço e abrasivos.

Posso usar utensílios metálicos?

Não, pois podem danificar o revestimento antiaderente. Use utensílios de silicone ou madeira.

Esta frigideira é adequada para fogão de indução?

Não, o material de alumínio não é compatível com indução.

Qual a capacidade da frigideira Agata 4Q?

A capacidade é de aproximadamente 4 litros, ideal para preparar refeições para até 4 pessoas.

Como evitar que os alimentos grudem?

Pré-aqueça a frigideira em fogo médio e adicione um pouco de óleo ou manteiga antes de cozinhar.

O cabo é removível?

Não, o cabo é fixo e resistente ao calor, não removível.

Posso levar ao forno?

Geralmente não, pois o cabo de baquelite não suporta altas temperaturas do forno. Consulte o manual.

A frigideira tem tampa?

Normalmente não, a menos que indicado na embalagem. O modelo Agata 4Q não inclui tampa.

Qual a temperatura máxima suportada?

O revestimento antiaderente suporta até 200°C. Evite superaquecer.

Onde posso comprar peças de reposição?

Peças de reposição não são vendidas separadamente para este modelo. Em caso de danos, recomenda-se a substituição do produto.

MANUAL DE UTILIZADOR Agata 4Q Esmaltec

Este termo de garantia oferecido ao Consumeridou uma vastagem adicional determinada por lei. Para que ele tenha validade é indispensável, em quaisquer reclamações, a apresentação da NOTA FISCAL de compra do produto, sem a qual, o que está aqui expressos deia de ter validade.

A. SALMEU DE S/A paraente este produto, ou aplicação está na forma Inicial de Penda ao Consumidor Inicial, CONTELA QUADUER DE L. ETOIS DE CARROCIA DO OUIL SE APARES EN TEIX, pelo prazo total de 12 meses, desde: 5 meses de garantia legal e 9 meses de garantia contratual CONFORME TIPELA DE PERÍOS DE CARROCIA POR COMPOENTE, conforme desirão alba em a 0 período de garantia começa a partir da área de entrega dos provisos e do direito constante ativa Fiscal de Penda ao Consumidor. Na seja incline do entrega, a garantia inicia-se a partir da área de entrega da Evita Fiscal de Merceiro ao Consumidor, desde que sejaix e custo conforme as instriações, considera no Manual de Infração e as instriações, constitutamente certificado, após elve incline prediluídas artes do produto de pricing.

COMPONENTE	PERÍODO
Peças metálicas: queimadores (bocas), transpacoirellas), mesa de trabalho, etc.	01 ano
Transformador de ignições;	01 ano
Registro ramal;	01 ano
Componentes elétricos: fixação, interruptores, cabo de alimentação;	03 meses
Peças plásticas: manipulos, vidros.	03 meses

Garantia Legal

Valores, plásticos, materiais eletimes e deleitos originados pelo desposto natural do uso, tem garantia legal de VI (presentada) dias, determinados parte, contada a parte da data da entrega do produto, conforme needle constante na Mora Fiscal de Venda do Consumidor. Não controlado recita do entrega, a parte da data de emissão da Mora Fiscal de Venda do Consumidor.

Condições Gerais

Al Qualquer definito constatado no produto de ser interFORMATIVO comunicado ao Serviço Autorizado EVAI TEC - SAE mais preferem ter relação dos Pustos Autorizados da Assistência Tecnica, para os divideds problemais. A quarantia perdir a validade se esta medida não ter respectado, pelo somente a Assistência Tecnica Emalticos e aos Serviços autorizados EVAI TEC - SAE estão autorizados a escaminar e contar o defeito durante o prazo da guarantee equipervido:

b) Em caso de transferência de propriedade, o período de garrenta fiscal automática transferindo até a produção de prazo, que canta a parte da data da entrega de produto conferente reais comunitar na Mota Fiscal de Venda ao Consumidor de primeira comunitador, não existido o direto de entrega, a partir da data de emissão da final fiscal e Venda ao Consumidor do primeiro em comptador;

d) Os seu que mencionados no presente certificado se de prestas juliatamente dentro de perímetro urbano cal cidades entre existir Serviço Autorização ESNALTEC - SAE. Não demais localidades, as despesas decorrentes de transporte e segura do produto na locarnação da terresta, quando for o caso, seja qual fara motanea oupeça da serviço comertá por certa da diente.

e) É contão para esta garantia, a apresentação da respectiva Nota Fiscal de Renda em Consumidor dos premaço comprata, a considerar o complementar.

1. fracquanta de cibc

laíbas de funcionamento de produto decorrentes de problemas ao abastecimento de energia elétrica, pelo atilização em financiera com as orientações contidos noitamental de Bratino e pelo em além de sua capacidade de acordo com as equiplicações técnicas;

- Variación primidae impuyado poduta

Materiais, peças e mala de ebra necessária à instalação do produto tau com o itemamento, instalação efetiva, etc.

Extinção da Garantia

Esla asertia pertesi inalmenteia a validamente artes da equipação de equipações e oprudado

Por utilizado em desacordo as orientações contidas na Manual de Instruções e as instruações constantes neste certificado;

- Solvora interdo, mantatos neglafica, etc., casado pelo contamlar;

- Apresentar suo de los adocados

For ajustado, consentado ou alter modificações por pessoa não autorizada pelo Serviço Autorizado ESWALTEC-54E.

- Não foruada para uso exclusivamente doméstica:

Terminado a período de garantia, todos os despesas decorrentes de reperto, locenação do bêtrico, remoço do produto, pejas emia-de-china comirria por conta da conservador.

A granada descrita neste certificado possível na de em tida territorial nacional.

- A Ecolates S/A ser reservano direito de alterarizas características genes, técnicas e estiticas de seus productores com preis e vases.

A E-mail: S/A não autoriza einem pessoa ou entidade e a assumir por sua conta, qualquer responsabilidade relativa a garantia de seus produtos, além das que constammente certificado.

7530002332 IRV04 - ROW/15 Cód. KIT: 7530002335

Linha de Interesse Geral do Consumidor

Ligação gratuita de qualquer ponto do país 0800 275 1414 www.esmaltec.com.br

Fogões Top Control 4 e 5 Queimadores

Você acaba de adquirir um produto com a qualidade ESMALTEC. Os nossos fogões foram desenvolvidos de acordo com os mais elevados, quotões de qualidade, atendendo os requisitos da normastécnicas nacionais.

NBR 13723-1/2 e ABNT NBR NM 60335-1

Nos da ESMALTEC reconhecemos a nossa responsabilidade sócio ambiental e com os nossos princípios buscamos o desenvolvimento sustentável. Uma das práticas da ESMALTEC é o uso de materiais recicláveis na confecção de seus produtos.

A ESMALTEC oferece ao consumidor uma linha completa de produtos com qualidade e desemperho assegurados.

Este gua foi elaborado para lhe ajudar a manter e entender o seu produto. Portanto, para o uso canota e eficaz do seu produto, é necessária ler o guia do usuário antes de utilizar seu fogao, pela primeráveis

Se houver dúvidas, ligue gratuitamente para o SAC (Serviço de Atendimento ao Consumidor) através do Esmaltec Lig 0800 275 1414, pois terremos a satisfação de atende-lo (a)

LEMBRE-SE de que é importante guardar sua Nota Fiscal de compra, pois a garantia só é válida mediante apresentação da mesma no SAE - (Serviço Autorizado Esmaltec)

Índice

Instruções de segurança	pag. 3
Instalação dos pés	pag. 8
Conheça seu fogão 4 bocas	pag. 4
Conheça seu fogão 5 bocas	pag. 4
Instalação	pag. 5
Cuidados gerais	pag. 8
Instruções de uso	pag. 10
Limpeza	pag. 12
Soluções práticas	pag. 13
Especificações técnicas	pag. 14
Tabela características técnicas	pag. 15
Certificado do garantia	pag. 16

Atenção:

Leia o manual do produto antes do uso.

m caso de dívidas ligue para o nosso

SAC 0800 275 1414

www.esmaitec.com.br

FÁBRICA / FACTORY

Antes de ler o Buto do Usuário, identifique o código do seu produto na etiqueta de dados técnicos localizada na parte traseira do seu produto

Para identificar o código do produto observe o campo "Modelo" da etiqueta de dados técnicos, conforme figura abaixo. Exemplo: fogão TOPAZIO, modelo 4030.

Utilize este código para localizar o seu produto nastabelas: "DADOSTÉCNICOS DO FOGÃO" e "CARACTERÍSTICAS TÉCNICAS".

CARACTERÍTICAS TÉCNICAS DOS FOGÕES E S QUEIMADORESLocalizar o modelo do seu fogler na "tríquenta de duxos técnicas" a/outa na parte travina do seu foglos

COR

OR

OR - IR

IR

OR - IR

IR

IR

IR

IR

MODELO

4052

4060

4062

5052

5060

5062

4054

4056

5054

5056

4058

5058

4064

5064

5065

4Q

5Q

4Q

5Q

4Q

5Q

4Q

5Q

5Q

Tampão de vidro

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Mesa inox brilhante

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Luz no forno a gás

● (1)

● (1)

● (1)

● (1)

● (1)

Acendimento automático parcial

●

●

●

●

●

●

Acendimento automático total

●

●

●

●

●

●

●

Forno autolímpante parcial

●

●

●

●

●

Queimadores (Pequeno/Médio)

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Queimador (Grande)

●

●

●

●

●

●

Queimador (Tripla chama)

●

Prateleira fixa

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

● (2)

Vidro duplo na porta do forno

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Valvula de segurança no forno

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Cores: Branco (BR); Preto (PT); Inox (IN).

[Non-Text]

VERITABLE

[1] O modelo 4058 não su de fairsu com a rampada do forma.

[2]

Especificações Técnicas

Tabela de Dados Técnicos

FOGÕES E S QUEIMADORES
MODELO		4052	4060	4061	5052	3060	5062	4054	4056	3054	3056	4058	3058	4064	3064
TANARHO		4Q		3Q				4Q		5Q		4Q	5Q	4Q	5Q
Altura com tampa fechada (mm)		863		824	863		824	920				920
Altura com tampa aberta (mm)		1.201		1.150	1.201		1.160	1.258				1.258
Dimensões sem embalagem (mm)	(Largura)	507	507	507	767	767	767	507	507	767	767	507	767	507	767
	(Altura)	863	863	863	863	863	863	920	920	920	920	920	920	920	920
	(Profundidade)	598	598	598	598	598	598	598	598	598	598	598	598	598	598
Dimensões com embalagem (mm)	(Largura)	125	125	125	785	785	785	125	125	785	785	125	785	125	785
	(Altura)	770	770	770	770	770	770	800	800	800	800	800	800	800	800
	(Profundidade)	615	615	615	615	615	615	615	615	615	615	615	615	615	615
Peso e embalagem (kg) (± 2%)		19,7	19,7	19,7	26,4	26,4	26,4	21,2	21,2	27,9	27,9	21,6	29,6	21,0	29,6
Peso e embalagem (kg) (± 2%)		22,0	22,0	22,0	30,2	30,2	30,2	23,6	23,6	31,3	31,3	22,9	33,2	22,9	33,2
Classificação energética (Neua / Forné)		A/A	A/A	A/A	A/B	A/A	A/A	A/A	A/A	A/A	A/A	A/A	A/A	A/A	A/A
Potência quemador pequeno (KW)		1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7
Potência quemador médio (KW)		2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0
Potência quemador grande (KW)		—	—	—	3,0	3,0	3,0	—	—	3,0	3,0	—	3,0	—	3,0
Potência quemador fumo (KW)		2,2	2,2	2,2	2,6	2,6	2,6	2,2	2,2	2,6	2,6	2,2	2,6	2,2	2,6
Volume forma - gao (L)		56,0	56,0	56,0	95,0	95,0	95,0	56,0	56,0	95,0	95,0	16,0	95,0	56,0	95,0
Vario total GLP (L/min)		6,45	6,45	6,45	8,85	8,85	8,85	6,45	6,45	8,85	8,85	6,45	8,85	6,45	8,85

Condições de Funcionamento do Aparelho

PRESSÃO DE TRABALHO - FOGÕES 4 E 5 BOCAS
Pressão	Nominal	Máxima	Vimenta
GÁS GLP	2,75 kPa	3,43 kPa	1,96 kPa
GÁS GN	1,96 kPa	2,45 kPa	1,47 kPa

Utilização de panelas no seu fogão

Diâmetro de utilização conforme o queimador
		Latatas			Central
	Poqueiro	Meio	Grande	Min/Wok	Triple chama
∅ MIN	12 cm	12 cm	12 cm	12 cm	16 cm
∅ MAX	34 cm	34 cm	34 cm	34 cm	36 cm

Instruções de Segurança

Instruções Importantes de Segurança

ADVERTÊNCIA

Este é um símbolo de alerta de segurança.

Existe risco de você perder a vida na de ocamarom danos graves se as instruções de segurança não forem seguidas.

Todas as mensagens de segurança mencionam qual é o risco em potencial, como reduzir a chance de se ferre e o que pode acontecer se as instruções não forem seguidas

ADVERTÊNCIA

Para evitar risco de inóndio, cheque elétrico ou fertimentos, quando usar seu fogão, observe as precauções relacionadas abaixo:

Siga rigorosamente as instruções de instalação para garante a segurança de toda a família.

Leia todas as instruções antes de começara utilizar seu fogán.

O fogão foi desenvolvido exclusivamente para o uso doméstico.

Este aparelho não é destinado a ser usade por pesseas (Incluindo crianças) com capacidades físicas, sonorials ou mentais reduzidas, ou sem experiência e conhecimento, a menos que sejam dadas supervisões ou instruções relativas ao uso do aparelho por uma pessoa reponsável por sua segurança

Recomenda-se que as crianças sejam vigiladas para assegurar que elas não esteram brincando com o aparelho.

Não utilize artigos que tenham sido limpos, umedecidos, molhadas ou

deixados de molho em gasolina, solventes ou outros produtos que liberam vaperes ou gases que possam inflamar ou explodir:

Não instale ou guarde o fogão em local sujeito e chuvas ou ao mau tempo.

Não conserte, troque ou retire qualquer parte do seu fogão, ou algum outro reparo que não seja explícitamente recomendado neste manual. Para manutenção, entre em contato como Serviço Autorizado.

Observe atentamente as instruções de instalação, principalmente, quanto atensão de alimentação.

Nunca conecte ou desconecte o plague com as minas moladas, para evitar uma descanga elétrica

Para desconectar seu fogão, puze o cordão de força apenas pelo plugue; nunca pelo cabo, para não danifica-lo

Instalação dos Pés

Siga os passos abaixo PARA INSTALAR os pés do seu fogão:

ADVERTÊNCIA

A INSTALAÇÃO DOS PÊS É OBRIGATÓRIA!

Os pés são parte integrante de seu produto e para o perfeita funcionamento do mesmo é OBRIGATÓRIA sua instalação.

Nunca instale suporte com rodizios no seu produto.

IMPORTANTE: Faça a instalação dos pesantes da remoção da fite que fixa o tempo de vidro.

Caso já tenha retirado a fila que segura o tampão de vidro, desmonte as trempes e os queimadores, guardando-os em local seguro e torne cuidado para que o tampão de vidro não abra durante a montagem dos pês

1 Identifique os pés dianteiros e traseiros antes de iniciar a instalação conforme (Fig. A).

2 | A instalação deve ser feita por duas pessoas, uma delas deve inclinar o produto, pela lateral em sua direção e a outra fará a instalação dos pás (Fig. 8).

3 Instale os pés dianteiros posicionando as linguetas na travesso do pé (Fig. C) e gre até perceber a clique que o manterá travado (Fig. D).

4 Instale os pestraseiros (Fig. C), da mesma forma que os danteiros, e gre até perceber o dique que os manterão-travados (Fig. D).

Fig. C Fig D

Higuras meramente ilustrativas

IMPORTANTE: Evite arrastar o produto.

As imperfeições no piso poderão danificar os pés e prejudicar a sua estabilidade. Para movimentar o produto procune sempre levantalo com ajuda de alguém. Quando isso não for possível, araste-o com condado e levante-o quando os pés travaram nas irregularidades de piso.

Conheça seu Fogão

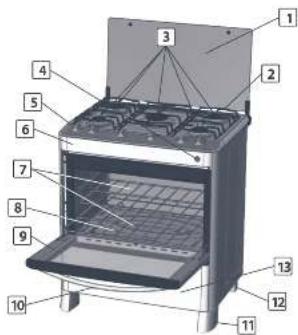

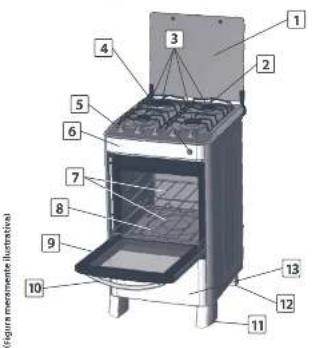

Partes do Produto

1 - Tampio de Vidro
2 - Trempe (Grade)
3 Quenador
4 - Interruptor Luz/Acendramento 5 - Manipulos Romaine o Formo IR
3 - Trampulux Raimais e Fome (Aticolo) 5 - Enino de Controle
7 - Fratelmas do Faroo

B. Chiao de Forno
9 - Porta do Forno
10 - Puxador de Forta del Rucho 11 - Dix Ointelm
12 - Pcs Traseiros
1.5 - Painel Estufa Fixa

8 - Chao do Ferno
9 - Porta do Forno
10 - Ruxador da Porta do Ferreira 11 - Pirs Diançaisos
12 - Pós Trabalhos
13 - Painel Estufa Fixa

Soluções Práticas

Caso seu fogão apresente algum problema, antes de chamar o Serviço Autorizado, verifique as possíveis causas, pois algumas delas você mesmo pode solucionar. Ganhe tempo, veja as providências que podem ser tomadas no quadro a seguir:

PROBLEMAS	POSSIVÉS CAUSAS	PROVIDÊNCIAS
Vazamento de gás (valor por minso do botjão da sabão)	Vazamento do botjão	Verifique se na válvula do botjão existe um and de vedação, caso não exista, soliote a inova do botjão na distribuidora.
	Vazamento no regulador de pressão	Verifique se na válvula do botjão existe um and de vedação, caso não exista, soliote a inova do botjão na distribuidora.
	Vazamento na manguiera	Se o vestamento for na área das abraçaderias, corte um pedaço de 1cm de manguiera e recolque-a com pressão. Caso contrário, substitua-a.
Chamas baixas	Gás do botjão no final	Substitua o botjão.
Quenimador da mesa não acende completamente	Rastos do quenimador abstruí dos por residuos de alimentação ou líquido	Faça uma limpeza e enougue o quenimador antes de estar.
Manchas de gorduras, óleos e barhãs na mesa	Conteúdo da panela transbonda	Limpe o local com um pano macio ou toilha de papel. Em segunda passe uma solução morra de detergente ou amônia. Depois seja esprocedimentos de limpeza de rotina.
Mesa com restos de adexivos	Resto de adexivos	Retire a máximo que pudler. Esfregue com água morra e um pano macio. Se o adeisivo penistir, segue e esfregue com álcool ou solvente orgânico. Cuidador: nunca raspe a superfície do aço inox com lâminas, espátulas ou abrasivos grossos.
Chamas deslocando, soprando ou apagando	Excisse de pressão de gás, raspe de quenimador abstruído pelo alimento	Treque o regulador de pressão. Limpe o quenimador.
Quenimador (es) não acende (em)	Falta de gás	Substitua o botjão.
	Registro geral de gás fechado	Abra o registro geral do botjão de gás.
	Comexão de gás emtupida	Retire a manguiera e desobstrua a conexão de gás.

OBSERVAÇÃO: Caso o problema persista, chame o Serviço Autorizado mais próximo

Regulando a Chama ou Queimador do Forno

Para regular a chama do quimador do forma, posicione o botão da quimador conforme (Fig.17).

TABELA DE TEMPERATURA DO FORNO A GÁS (4 E 5 BOCAS)
POSIÇÃO	4 E 5 BOCAS	GRADUAÇÃO
1	270°C à 290°C	ALTA
2	245°C à 265°C	MÉDIA-ALTA
3	220°C à 240°C	MÉDIA
4	195°C à 215°C	MÉDIA-BAIXA
5	170°C à 190°C	BAIXA

Limpeza

Dicas

• Nunca desmonte ou remova a mesa do seu fogão:
• Quando estiver efezando a limpeza do produto, não debe car pequenes objetos
  no sistema de gás;
  Seque todo o fogão ao término da limpeza:
• Não jogue os queimadores em superfícios duras, há o risco de empenamento dos
  mesmos;
• Quenas acidentais ou pancadas contribuem para o empenamento dos
  querrain
• Após a limpeza certifique-se de que queimadores, grades e manipulos estejam

cados perretamente, evitando acidentes.

Como Limpar seu Fogão

- Não utilize ácidos, limão, vinagró, abrasivos e/ou outros produtos tóxicos;

• Não molhe seu fogão quando ele ainda estiver quente. Mudanças bruscas de
  temperatura são prejudiciais e favoro com a formação de rachaduras na pintura e no
  esmalte;
• Não jogue água nos qualimadores da empresa (bocas), quando eles ainda estiverem quentes, pois isso provocação seu empenamento:

Para a limpeza das peças do fogão (queimadores, laterais, trempes, tampao de vidro, frente e chao do forno. (Fig.18) passe uma esponja macia com água e sabão neutro, em seguida aneugues com um pano seco e macio.
Para limpar a mesa do seu fogão retire todos as trempes e os queimadores (bocas):
Para conservar a mesa do seu fogão, utilize água, sabão, detergentes suaves ou neutros e remunadores a base de armínia, diluídos em água morra, aplicados com um pano macio ou uma esponja macia. Depois basta enxaguar com água, preferencialmente morra, e secar com um pano macio. Nunca use proclutes abrasivos ou objetos pontagudos para limpar seu fogão. Nunca use vinagre, limao ou solvente nallimpeza.
- ATENÇÃO: Quando for limpar a mesa do fogão, não deixe cair resíduos sobre os injetores (Fig. 19).
Tome cuidado especialmente quando a mesa estiver sem os queimadores. Não deixe cair quaisquer deintos no sistema de gás, pois pode deseguiar a chema ou causarentupimento.
ATENÇÃO: Problemas relacionado a sujeira ou resíduos nos injetores, não estão cobertos pela garantia.

Fig. 19 (Figura meramente ilustrativa)

Comandos fogões 4 queimadores

Comandos fogões 5 queimadores

Instalação

Cuidado antes de utilizar o seu fogão pela 1º vez

IMPORTANTE: Retire o filme plástico protetor da mesa de fogão conforme a (Fig. 1) e limpe a com um pane umedecido em uma mistura de água e sabão neutro.
A não retirada do filme plástico provocará amarelemento do aço imox quando a peça for aquecida.

Fig. 1 (Figura meramente ilustratrol)

Localização

instale seu fogão longe de produtos inflamáveis. Escolha sempre um local arejado, onde não possua correntes de ar. Conforme a norma NBR 13.103, armários, colfas e teto devem estar a 85cm da mesa do fogão e a uma distância mínima de 5cm das paredes e dos móveis (Fig.2).
O aparelho deve ser instalado em local plano e nível, podendo ainda ser colocado sobre uma base. Certifique-se de que o fogão está bem apoiado.

Fig.2

Ligação elétrica

IMPORTANTE: Todos os produtos fabricados para o mercado nacional obedecem ao nova Padrão Brasileiro de Plugues e Tomadas conforme Norma ABNT 14136.
On logões utilizam em sua rede elétrica o plugue o 5 pinos, com contato terra (Fig. 3). Não nos responsabilizamos pelo uso indevido da instalação elétrica, em desacordo com a Norma ABNT 14136.

Fig. 3

Ligação Elétrica

Para sua segurança, solicite a um eletricista de sua confiança a verificação das condições da rede eletrica no local de instalação do seu fogão, ou entre em contato com o Serviço Autorizado.

Os flos da tomada o conforme NBR S410

Se houver necessidade de modificar a instalação elétrica, esta deve ser efetuada por pessoa qualificada, em conformidade com as normas em vigor.

Diagramas Elétricos

PRODUTO COM ACENDIMENTO

PRODUTO COM ACENDIMENTO E LUZ NO FORNO

Ligação do Gás de Cozinha

Nosso fogões são produzidos para utilizar gás encanado – GLP (gás de cozinha). Para fazer uso do gás manufaturado e/ou gás natural (gás encanado), chame obligatoriamente o Serviço Autorizado.

1) Verifique se o gás de sua residência é o mesmo especificado para o seu fogão. Os nossos fogões saem de fábrica prentos para funcionar com gás GLP em botijeto igás de cominhai. Casa sua residência possua outro tipo de gás, chame o Serviço Autorizado para fazer a conversão do tipo de gás do seu fogão.

2) Recomendamos a utilização de uma mangueira de PVC transparente com gravação NBR8613 e regulador de pressão ambos aprovados pelo INMETRO - Instituto Nacional de Metrologia, Normalização e Qualidade industrial (Fig.4). Atenção: Fique atento para a validade da mangueira e do regulador de pressão.

3) Ponha a abraçadeira de metal em uma das extremidades da manguelha, em seguida encaixe a no conexão de gás (bico de entrada Fig.5) e aperte-a com uma chave de fenda para garantir uma boa vedação (Fig.6).

4) Enrosque o regulador de pressão na válvula do botjiao (Fig.7), em segunda use espuma de saban para verificarse a montagem ficou bem vedada. Caso surjam bolhas, véritique onde está o vazamento de gás e elimine-a apertando um pouco mais e repita a operação.

5) Porha em seguida uma abraçadora na outra extremidade da marqueira, encaire no bico regulador de pressão do botilão. Aparte com uma chave da fenda para garantir uma boa vedação. Em seguida repita a operação para verificação de vazamento citada no item 4. (Fig.8 e Fig.9).

Enrosque o regulador na válvula da botjão
Fig.7

Ponha a abraçadeira na mangueira
Fig. 5

Fig.4

Escabo a manquiera

Fig.5

Aperia a abraçadora com chaco de fenda

able of

Aperle com a chave de fenda
Fig. 9

Instalação ou Troca da sua Lâmpada do forno a Gás

ADVERTÊNCIA

Assegure-se de que o seu fogão está desligado antes de substituir a limpacia, para evitar a possibilidade de cheque elétrico.

A tensão da limpaca deve estar de acordo com a tensão do seu produto (127V ou 220V)

Utiliv somente lampadas 25W com rosca E14, para uso na forma.

1) Feche o registro do gás, desligue o fogão da tomada elétrica e certifique-se de que o botão luz/acendimento esteja na posição desigado. Identifique a localização da lâmpada em seu fogão (Fig. A).

2) Gire o protector da lâmpada no sentido antihorário (para esquerda), até solta-lo completamente (Fig. B).

3) Gire a lampada no sentida antiborário (para esquerda), até solta-lacompletamente (Fig. B).

4) Rosquele a nova lampada com cuidado no sentido horário (para direita) e certifique-se que está bem encaixada (Fig. C).

5) Ligue o fogão na tomada e teste o funcionamento da lampada acionando o botão Dupa Função.

6) Após verificar o funcionamento da lâmpada, coloque novamente o botão Dupla Função na posição desligado recolocando o protetor da lâmpada rosqueando no sentido horário (para direta); (Fig. C). Certifique se que estabemencalkado.

Forno Autolimpante

As lateras internos do forno (Fig. 16), são revestidas com um tipo de esmalte especial microporoso, que submetido a sitas temperaturas, reage com a gordura proporcionado a reduzão do tendo de óleo e gordura que ficam acumulados nas paredes internas, após a utilização do forno. Esse tipo de revestimento não é tóxica. Ele também não altera a qualidade e/ou o tempo de cozimento. A limpeza do forno autolimpante é realizada automaticamente durante a sua operação normal defuncionamento.

Limpeza do Forno

As paredes do forso autolimpante são revestidas de um esmalte especial que trabalha constantemente, eliminando manchas de dioio e gordura enquanto o forso estiver em funcionamento.

Para remover o excesso de gordura use um pano ímido ou esponja macia com detergente neutro ou produto desengordurante.

ADVERTÊNCIA

Após a Empeza do forma, encaire adequadamente as prateleiras.

IMPORTANTE: São necessários os seguintes cuidados com o forno autolímpante:

1| Não derramar substâncias como óleo, gorduras, massas, molhos ou qualquer outro material que venha amanchar o esmalte autoimpante;

2] Para não saturar o revestimento autoimpasante, alternar o uso do forno entre alimentos gordurosos e não gordurosos.

Sempre centralize o alimento na prateleira para evitar que óleo ou molho respingue na lateral do forno.

Instruções de Uso

Queimadores da Mesa

Passos para a acindimento dos queimadores da mesa (Fig.13).

1 | Acione o acendimento automático ou fósforo e mantenha ligado (A) (C).

2 | Pressione o botão e gira até a posição (máx) (B) (D). 3 | Acenda o queimador eventique te a chama permanece acersa (B)(D).

4 | Solte o botão do acendimento automático e regula a chama até a altura deselada.

Fo

ADVERTÊNCIA

Caso a chama se apague, pasicione o botão do quimador imediatamente na posição fechado antes de recender.

FORNO COM VÁLVULA DE SEGURANÇA

Todos os nossos fogões possuem o sistema de VÁLVULA DE SEGURANÇA no forma. Esta válvula impede o fornecimento de gas com o queimador desligado, prevenindo assim, acidentas devido a chama apagar durante o uso ou em caso de descuido o registro permanecer aberto.

Passos detalhados para o acendimento do forno:

2 Pipente o botão do turno, que até a posição (280°C) e mantenha pressionado (B).

3 | Acione o acendimento automático (C) e mantenha pressionado até que a chama do fumo acenda, continue com o botão do fumo pressionado por 10 segundos (E), solte o botão e reguize até a temperatura desejada.

No caso da charma apagar, desigue o botão do forno e repita os passos 2 e 3 (ao lado) após alguns segundos.

4) Para acender o fumo utilizando fósforo, acenda o fósforo (E) e direcione até a saída de gás, aperte o botão do fumo e gire até a posição "280°C" mantendo pressionado (F) até a chama do queimador acender.

5) Logo que a chama do forno acender, continue com o botão do forno pressionado por 10 segundos [G].

6|Salle o botão do forno e verifique se a chama permanece acesa(H).

No caso da chara apagar, desilgue o botão do fumo e repita os passos

1 | Depois que o forno estiver aceso, feche a porta e faça um pré-aquecimento de 15min; 2 | Coloque o alimento sobre a proteleira e regula conforme sua necessidade; 3 | Extra abrir a portado forno. Monitores assandora alimento pelovise

4 [Não abra e feche a porta do forno com movimentos rápidos, pois a chama pode apagar:

ADVERTÊNCIA

Nunca use seu forno sem o cháo do forno.

Utilize luvas térmicas para manusear os recipientes dentro do forno em funcionamento e/ou aquecido.

Prateleira do Forno: Modelo Simples (Fig. 15)

Os fogões possuem uma trava na prateleira do forma que não permite que ela vire ou saa facilmente, dando maior segurança na utilização deste. Para retirá-la puze-a totalmente para frente, levante a parte frontale puze-anovamente. Para recolocá-la, proceda de modo inverso. O seu fogão permite a utilização da prateleira em 3 níveis de altura.

Ligação do Gás Encanado (GLP e GN)

Caso sua residência possua gás diferente de GLP, procure o Serviço Autorizado para fazer a conversão do tipo de gás do seu fogão.

IMPORTANTE: A garantia cobre o serviço e as peças utilizadas na primeira conversão de gás do seu produto.

IMPORTANTE: Para adquirir os componentes utilizados na instalação entre amcantato com o Serviço Autorizado. Estes itens não são gratuitos. O serviço de instalação não esta incluído na garantia do seu fogão.

Itens necessários para a instalação do seu fogão:

Itens para Instalação:

1) Mangusina metallica boundel

170

2) A: 100,000,000

bio(tico"manadera")

4) Forca do acloprador

Ferramentas para Instalação:

5) Chavesdeboca

6) Pasta paravinder cu lita tellores.

Atenção: Esses itens não acompanham o seu produto, podem ser adquiridos no Serviço Autorizado no em uma loja especificada.

Ligação do Gás Encanado (GLP e GN)

1) Rosquele o adaptador junto à manguiera metálica flexível. Para auxiliar na vedação, utilize pasta vedante ou lita Teflon*.

2) Faça a fixação com o oxílio de duas chaves de boca.

3) Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosquee a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto

4) Coloque a arruela de vedação dentro da porcada manqueira metárica.

5| Verifique se o registro de gás está totalmente fechado. Rosquele a manguera metálica no registra de gás com a auxilo da chave de boca. Utilize fina Teflon® ou pasta vedante para auxiliarna vedação.

6) Para finalizar, verifique se todos os botáes estão bem fechados, então, abra a toméria do registro, que fica localizado na pande, certifique-se que não há vazamento eminhuma das conexões usando espuma de sabão para verificar-se a montagem ficou bem vedada. Se houver vazamento, feche o registro, refaça a operação ouentre em contato como Serviço Autorizado

IMPORTANTE: Somente a primeira mudança de gás GLP para gás manufaturado ou para gás natural será gratuita (registres e injetores). OS MATERIAIS PARA INSTALAÇÃO, PEÇAS E MÃO DE OBRA NÃO SERUO COBERTOS PELA GARANTIA

ADVERTÊNCIA

RISCO DE INCÊNDIO

Ao instalar o gás, NUNCA passe a mangueira portrás do fogão (Fig. 10). Seu fogão possui apenas uma entrada de gás, caso você necessite passar a mangueira por trás dela, utilise uma mangueira metálica fluxível (Vide página 7).

Fig.10

单位

Atencio

1| Não detra o cabo de alimentação passar por trás do fogão (Fig.11).
2] Não utilize estensões ou adaptadores para instalação do seu fogão (Fig.12).
3) Caso o cabo de alimentação estea danificado, procure o Serviço Autorizado. 4) Assegure-se de que o aparelho está desligado antes de substituir a lampada, para evitar a possibilidade de choque elétrico.

Fig.12-Hg.11

ADVERTÊNCIA

RISCO DE CHOQUE ELÉTRICO

Não nos responsabilizamos por danos decorrentes da não utilização do fio terra ou instalação fora das especificações exigidas pela ASNI.

Os fogões saem de fábrica aptos a funcionar em 127V e 220V. Os fogões que saem de fábrica com lâmpada (25W com rosca E14) no fumo, estão adequadas para tensão de trabalho de 220V. Caso seu produto funcione em 127V, substitua a lâmpada por uma com mesma tensão. Esta segunda lâmpada não é fornecida pela Esmalter. Você pode adquirir a lâmpada, no Serviço Autorizado ou em lejas especializadas. Para que esse operação seja realizada com segurança desligue o seu produto datomada.

单位

Para MOVIMENTAR seu fogão:

ADVERTÊNCIA

Evite arrastar o produto.

As imperfeições no piso poderão darvificar os pés e prejudicar a sua estabilidade. Para movimentar o seu produto, sempre utilize a ajuda de alguém. Quando isso não foi possível, amaste-o com cuidado e levante-o quando os pés travarem nas irregularidades do piso.

Nunca manuseie seu fogão pelo puxador da porta do forno.

Cuidados Gerais

Precauções de segurança contra queimaduras

- Não utilize panelas com fundo conexos (curvos). Utilize apenas panelas com fundo plano e diâmetro mínimo de 12 cm para as bocas laterais e 16 cm para a boca central:

- Não deixe utensílios com os cabos virados para fora da mesa do fogao.

- Mantenha sempre às crianças afastadas do fogão;

- lome custado ao manosear alimentos ou abjetos dentro do turno quando o mesmo est verguente.

- Sempre utilizze luvas ao manuse ar alimentos no forma.

▶ Nunca coloque nada diretamente sobre o chão doorno, utilize a prateleira.

- Objetos metálicos como facas, gaños, colheres e tampas não devem ser colocados sobre a superfície do fóquio uma vez que os mesmos podemificar quentes.

Precauções de segurança contra incíndio

▶ Verifique as datas de validade do Regulador de pressão ou Mangueira plástica instalada no seu produto. Substitua-os imediatamente se estiverem feira do prazo de validade determinado pelo fabricante

Verifique as condições de uso da mangueira plástica ou metálica do gás e o seu prazo de validade Facha a substituição quando necessário. Nunca passe a mangueira plástica do gás por trás do fogão na parte superior:

A cada broca de botjão, assegure-se que não existam vazamentos de gás na mangueira, ligação com fogão e/ou com a botjão, utilize sempre espuma de sabão.

Precauções de segurança contra acidentes com a porta do forno

- Não utilize pano umido para limpar o vidro da porta do forno enquanto estiver quente, para evitar a quebra por choque térmico.

Precauções de segurança contra acidentes com o tampão de vidro

Não abaixo o tampão do vidro enquanto os queimadores (becas) da mesa estiverem quentes/aceses ou enquanto o forro estiver sendo utilizado. Todo respingo (liquido) deve ser removido do tampão de vidro antes de sua abertura.
» Não utilize pano úmido para limpar a tampão de vidra esquanto estive quente, para evitar a queira por choque térmica.
Para sua maior segurança, todos os nossos fogões estão equipados com vidros temperados de acordo com a norma NBR13866.

Precauções de segurança contra queimaduras com chamas

Acenda o fósforo antes de girar os manipuladores (botões) da mesa do fogão ou do forno, isso evitará pequenos vazamentos de gás.

Precauções de segurança contra explosões

• Não aqueça alimentos em embalagens totalmente fechadas, pois o calor aumenta a pressão interna. Consequentemente poderá ocorrer explosão;
• Quando for substituir a botijato, mantenha sempre os manipuladores (botoes) e a válvula do regulator de pressão (torneira) do botijato fechados (desligados):
• Abra e feche cuidadosamente a porta do fomo para que a chama não se apague e para evitar o desloramento de alimentos.
  Quardo sentir cheiro de gás em sua casa, proceda com muita cautela, conforme os itens abaixo

11 Não acione interruptores elétricos:

2) Abra todas as portas e janelas para aumentar a circulação de ar no ambiente, 3) Efeche avóhuila do reguladores, de pressão do horário (torpana).
- Certifique-se de que o vazamento de gás não é proveniente de algum materiologia (fratique) definção surfasu abuta individuamente
- Caso contrário, chame o Serviço Autorizado

Cuidados com os queimadores (bocas)

Coloque o queimador (boca) de forma correta. Caso ele rán esteja colocado corretamente, pode virademeter.
- Não dem abe os queimadores, pois isso pode empená-loz.

Uso do papel aluminio

Nunca utilize papel alumínio na mesa ou no chão do forno. O papel alumínio pode obstruar o furo de passagem de ar e alterar o rendimento das bocas ou forno como também queimar a sua panela. Podé ocorner também retorno da chama e consequentamente danos aos utensilose ao fogão.

Compromisso com o meio ambiente

Desenvolvens eletrodomésticos que aliam tecnologia, estão e innovação que, permitem criar e consciência de um mundo melhor, fortalecendo seu compromisso na preservação do meio ambiente. Como prova disso, utiliza no tratamento de superfície das chapas metálicas materiais sentos de metais pesados e a tinta da pinturados fogões é isenta desolventes.
O material da embalagem é reciclável, procure selecionar materiais plásticos, papel, papelão e enviá-los às companhias de recidagem.

Orientação para descarte do produto

- Encaminhe seu produto velho para empresas de recidagem, onde poderão separar todos os componentes do fogão e recitá-lo, contribuindo para o aumento da vida útil dos aterrose com a proteção do meio ambiente.

Precauções para limpeza e segurança

Nunca:

• Nunca de xo produtos inflamáveis ou objetos plásticos em contato com o fogão.
• Nunca de xo panelas com gordura dentro do forno
  Nunca movimento seu fogao apolando-se ou puxando-o pelas partes traseiros, (Ex: Blindagem ou tubulações), nem com o mesmo em funcionamento. Além do
  risco de danos ao produto, o contato com partes metálicas pode causar acidentes.
• Nunca movimento seu fogão pelo pusador da porta do forno, para evitar danos e/ou acidentes.
• Nunca deite o fogão em frente ou ao lado do refrigerator/freezer e em locais próximos a comente de air, pois todos estes fatores podem provocar choques térmicos na tampa de vidre e/ou porta do forma, além de prejudicar o desempenho do cozimento.
• Nunca utilize a porta de forno como base de apoio para panelas ou qualquer outro utensílio.
• Não utilize a lamps do fogao para pendurar pano de presto, pois poderá ocasionarincêndin.
• Na preparação de alimentos, evite o dematamento de líquidos para não causar a elevação dos charas e tão pouco espirar óleo quente contra o seu corpo.

Sempre:

▶ Sempre utilize o seu fogao com toda as grades
- Sempre deixe a distância de 3 a 5 cm entre recipientes e as laterais interna do forso, ao utilizado.
- Sempre pré-aqueça o forno por 15 minutos, um temperatura máxima no preparo de assados.
- Sempre acompanhe o preparo do alimento pelo visor da porta, evite abrir a porta para economizar tempo, gás e obtenha um assado uniforme.
- Sempre venifique se as grades e espalhadores estão frios antes de fechar o tampão de vidro.

Atenção:

• Nunca deke panos de prato ou similares pendurados sobre o tampaio de vidro do fogão, e jamais instale o produto próximo a cortinas móveis, especialmente de tecido.
• Nunca deixe panelas com gordura ou óleo no forno, em caso de deramamento e/ou actúmulo excessivo do óleo, este poderá entrar em combustão quando o forno est ver acesso.
