Tipo de produto	Placa de cozinha
Marca	Corbero
Modelo	CCSC60222CVW
Dimensões (L x P x A)	59 x 52 x 5,5 cm
Peso líquido	8,5 kg
Alimentação	220-240 V ~ 50/60 Hz
Potência total	7200 W
Número de zonas de cozedura	4
Tipo de zonas	Vitrocerâmica
Funções principais	Fervura rápida, temporizador, bloqueio de segurança
Controlo	Toque sensível
Segurança	Desligamento automático, bloqueio infantil, indicador de calor residual
Material da superfície	Vidro cerâmico
Limpeza	Superfície lisa, fácil de limpar com pano húmido
Instalação	Embutir (recorte de 56 x 49 cm)
Classe energética	A (escala A+++ a D)
Peças de substituição	Disponíveis através do serviço técnico autorizado
Índice de reparabilidade	7,2 / 10

Perguntas frequentes - CCSC60222CVW CORBERO

Como ligar a placa de cozinha Corbero CCSC60222CVW?

Prima o botão On/Off durante 2 segundos para ligar. Selecione a zona de cozedura e ajuste o nível de potência com os controlos tácteis.

O que significa o indicador de calor residual?

Uma letra H aceso indica que a zona de cozedura ainda está quente. Não toque na superfície até que o indicador se apague.

Como ativar o bloqueio de segurança infantil?

Prima o botão de bloqueio (cadeado) durante 3 segundos. Um sinal sonoro confirma a ativação. Repita o processo para desbloquear.

Que tipo de tachos posso utilizar?

Use tachos com fundo plano e liso, de material ferromagnético para indução ou adequados para vitrocerâmica. Evite tachos de cobre ou alumínio puro.

Como limpar a placa de cozinha?

Limpe com um pano macio e produto específico para vitrocerâmica. Evite esfregões abrasivos. Para sujidade queimada, use uma lâmina raspadora própria.

O que fazer se a placa não liga?

Verifique se a ficha está bem conectada e se há corrente elétrica. Certifique-se de que o bloqueio infantil não está ativado. Se o problema persistir, contacte o serviço técnico.

Posso instalar a placa sobre um forno?

Sim, desde que o forno tenha ventilação adequada e a distância mínima entre a placa e o forno seja de 25 mm. Consulte o manual de instalação.

Qual a potência máxima por zona?

A zona dianteira esquerda atinge 2200 W, as restantes 2000 W. A função de fervura rápida pode aumentar temporariamente a potência.

Como utilizar o temporizador?

Selecione a zona de cozedura, prima o botão do temporizador e ajuste o tempo com os controlos +/-. Quando o tempo terminar, a zona desliga-se automaticamente.

Onde posso obter peças de substituição?

As peças originais podem ser solicitadas através do serviço de assistência técnica autorizado da Corbero. Consulte o site oficial ou o revendedor.

MANUAL DE UTILIZADOR CCSC60222CVW CORBERO

Manual de Instruções

Introdução

Obrigado por escolher o nosso produto. Esperamos que goste de usar o aparelho.

Símbolos utilizados neste manual de instruções

As informações importantes para a sua segurança estão devidamente assinaladas. É essencial que cumpra estas instruções para evitar acidentes e evitar danos no aparelho:

ADVERTÊNCIA:

Avisa sobre riscos de saúde e indica possíveis riscos de ferimentos.

CUIDADO:

Refere-se a possíveis perigos no aparelho ou outros objetos.

NOTA: Destaca dicas e informações.

Informações gerais

Leia atentamente o manual de instruções antes de utilizar o aparelho e guarde as instruções e o recibo. Se entregar o aparelho a outra pessoa, também deve entregar o manual de instruções.

• Este aparelho foi concebido exclusivamente para uso privado e para a finalidade pretendida. Não se destina a uso comercial.
• Só deve ser utilizado conforme descrito no manual do utilizador. Não o utilize para qualquer outro fim. Qualquer outro uso será considerado contrário ao uso pretendido e poderá causar danos materiais ou danos pessoais.
• O aparelho só pode ser utilizado quando estiver corretamente instalado.
• Não usar ao ar livre. Manter afastado de fontes de calor, luz solar direta e humidade. Não tocar com as mãos molhadas.
• Não utilize o aparelho sem vigilância.
• Quando não estiver em uso, por exemplo, para limpeza, manutenção do utilizador ou quando houver uma falha, desligue o aparelho e, se possível, desligue a ficha (puxe pela própria ficha e não pelo cabo) ou desligue o fusível.
• O aparelho e, se possível, o cabo elétrico devem ser inspecionados regularmente para detetar danos. Se for encontrado algum dano, o aparelho não deve ser utilizado.
• Por razões de segurança, é proibido modificar ou adulterar o aparelho.
• Para garantir a segurança das crianças, todos os elementos da embalagem devem ser mantidos fora do seu alcance (sacos plásticos, caixas, peças de poliestireno, etc.).

ADVERTÊNCIA:

Não permita que crianças pequenas brinquem com o saco plástico.Existe o perigo de asfixia!

Desembalar o aparelho

1. Retire o aparelho da sua embalagem.
2. Remova todo o material de embalagem, como sacos plásticos, material de enchimento, braçadeiras e embalagens de papelão.
3. Para evitar perigos, inspecione o aparelho para verificar se há danos no transporte.
4. Se houver algum dano, não opere o aparelho. Contacte o seu distribuidor.

i NOTA:

Podem ter-se acumulado no aparelho resíduos de produção ou pó. Recomendamos a limpeza do aparelho de acordo com o capítulo "Limpeza e manutenção".

Visão geral do dispositivo

NOTA: Os dispositivos originais podem ser diferentes dos aqui ilustrados.

1 peça de ligação com válvulas antirretorno 1

tampa para saída de extração

Material de montagem incl. molde para perfurar

Instalação

Deve ser deixada uma distância de segurança entre a placa e a parte inferior do exaustor:

A distância deve ser entre 60 - 75 cm. No caso de aparelhos a gás, a distância deve ser no mínimo de 65.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, esta distância deve ser tida em conta.

Seleção da saída de fumos

Pode usar o exaustor de duas maneiras, como descrito abaixo.

A: Modo extrator B: Modo de recirculação

Para isso, a alavanca na unidade do ventilador do motor deve ser ajustada para a posição correspondente.

Ajuste a conexão para o modo de exaustão e a tampa para o modo de recirculação sobre a saída de ar. Por favor, leia também as instruções fornecidas na secção "Montagem".

Modo extrator

ADVERTÊNCIA:

• O ar extraído não pode ser evacuado através de um tubo de escape utilizado para o gás residual de aparelhos alimentados a gás ou outros aparelhos alimentados a outros combustíveis.
• Quando o ar de exaustão é ventilado, os regulamentos das autoridades locais relevantes devem ser cumpridos.

O exaustor tem uma saída de ar na parte superior para extrair odores de cozinha para o exterior.

• Normalmente, o ar extraído é evacuado verticalmente. Se houver um recesso adequado acima da sua cozinha, o ar de exaustão é evacuado através dos módulos de parede e através da base deste recesso para o exterior.
• Se a sua cozinha tiver uma conduta por baixo dos módulos de parede, a conduta de exaustão pode ser instalada de modo a que o ar de exaustão possa ser descarregado horizontalmente através da parede.

Modo de recirculação

Se não tiver uma abertura de exaustão direta para o exterior, o exaustor também pode ser operado em modo de recirculação (ou seja, sem uma abertura de exaustão para o exterior, o ar filtrado é devolvido à sala).

Neste caso, deve ser utilizado um filtro de carvão ativado como descrito em "Instalação do filtro de carvão ativado para modo de circulação".

O filtro de carvão ativado não é fornecido. Pode encomendá-lo no seu revendedor ou loja de acessórios.

Para encomendar, utilize o número de referência indicado nos "Dados técnicos".

Montagem

ADVERTÊNCIA:

• Ao montar ou inserir o filtro extrator e o filtro de carvão vegetal, o aparelho não deve estar ligado à fonte de alimentação.
• Se os acessórios de montagem não forem utilizados, existe orisco de eletrocussão.

CUIDADO:

• Antes da instalação, verifique se a parede ou módulo de parede tem capacidade de carga suficiente para suportar o exaustor.
• Ao fazer furos na parede, deve sempre certificar-se de que não há fios elétricos ou outros objetos que podem ser danificados.
• Verifique se as aberturas de ventilação estão desobstruídas.

NOTA: Recomendações para a instalação

• Durante a instalação, peça a outra pessoa para o ajudar.
• Use luvas de proteção para evitar ferimentos causados por arestas afiadas.

Montagem na parede Montagem por baixo do módulo de parede

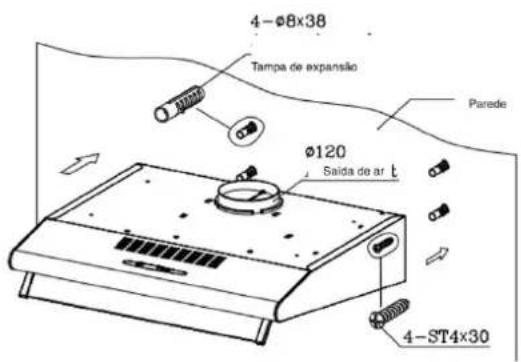

Montagem na parede

• Marque os furos necessários para a montagem na parede usando o modelo de perfuração fornecido e verifique-os com um nível de bolha.
• Faça dois furos na parede e coloque as buchas. Em seguida, aperte os parafusos de montagem até que eles saiam cerca de 8 mm da parede.
• Pendure o exaustor e aperte os parafusos através do corpo do exaustor. Verifique se a montagem está segura e a posição é horizontal.

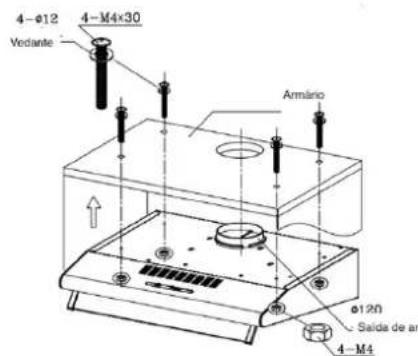

Montagem sob um módulo de parede

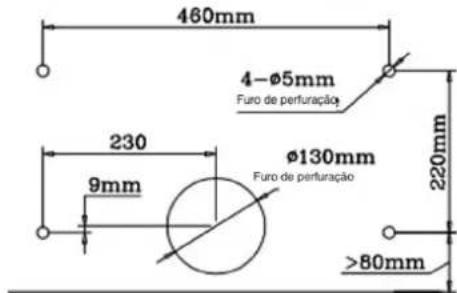

• Mantenha a tampa na posição especificada no armário e marque os pontos de perfuração a partir do interior do módulo, correspondente aos quatro furos dos parafusos. Verifique-os com um nível de bolha.
• Para o modo extrator também é necessário criar uma abertura de aprox. ∅ 130 mm na base do módulo.
• Se o cabo de alimentação elétrica for encaminhado através do módulo, também deve passar

através do furo.

- Faça quatro furos de montagem de ∅ 5 mm através da base do módulo. Aparafuse o dispositivo com os parafusos, incluindo as anilhas, sob o módulo de parede e aperte as porcas através do corpo do exaustor.

- Para o modo extrator, insira a peça de conexão com válvulas antirretorno a partir da parte superior, sobre a saída de ar.

Para este efeito, deve ser instalado um tubo extrator (não fornecido) com um diâmetro interior a ∅ 120 mm e ligado ao exterior através de uma abertura de extração.

• Para o modo de recirculação, feche a saída de ar, encaixando a tampa.
• Reinstale a rede do filtro de gordura ou o filtro de alumínio para gorduras.

Instalação do filtro de carbono ativado para o modo de recirculação

• Retire o filtro de alumínio para gorduras (1).
• Insira as peças do filtro de carvão vegetal montadas anteriormente sobre o filtro para gorduras e fixe as peças do filtro, cada uma com dois parafusos metálicos (2) (fornecidos com o filtro de carvão vegetal).
• Reinstale o filtro de alumínio para gorduras com os filtros de carvão vegetal fixados.

i NOTA:

O filtro de carvão vegetal absorve odores e deve ser substituído pelo menos a cada seis meses, independentemente do uso.

Ligação elétrica

ADVERTÊNCIA:

• A ligação à rede elétrica deve estar em conformidade com as regras e regulamentos locais.
• Uma ligação incorreta pode causar eletrocussão!
• Não modifique a ficha do aparelho. Se a ficha não encaixar corretamente na tomada, tenha a tomada correta instalada por um técnico de assistência autorizado.

• A acessibilidade à tomada deve ser assegurada para que o dispositivo possa ser desligado da alimentação em caso de emergência.

• Assegure-se de que a sua fonte de alimentação está de acordo com as especificações do aparelho. As especificações estão indicadas na placa de características.

• Ligue o cabo de alimentação a uma tomada de parede devidamente instalada e com ligação à terra.

Operação/ funcionamento

O exaustor é operado por meio de botões. A luz e o ventilador devem ser ligados e desligados com os respetivos interruptores.

Ventilador

0 Ligado/Desligado Baixa Potência

Média Potência

Alta Potência

Luz ligada/desligada:

15 Baixa potência:

O motor começa a funcionar a baixa velocidade. Esta configuração é adequada para cozinhar com pouco calor ou para pratos que produzem pouco ou nenhum vapor para circular o ar em torno do fogão.

Potência média:

O motor funciona a uma velocidade moderada. Esta configuração é adequada para uma cozedura normal.

Alta potência:

O motor funciona a alta velocidade. O ajuste é apropriado se grandes quantidades de fumo e vapor precisarem de ser extraídas ou filtradas (por exemplo, ao fritar).

NOTA:

Se for produzido muito vapor, o ventilador deve ser deixado a funcionar durante alguns minutos após terminar de cozinhar.

Deixe só o ventilador a funcionar se não for necessária mais potência, de modo a não utilizar energia

Limpeza e manutenção

O aparelho e o seu funcionamento serão mantidos em perfeito estado se o exaustor e o filtro forem limpos regularmente. O exaustor e os acessórios também devem ser limpos regularmente por razões higiénicas.

ADVERTÊNCIA:

• Antes dos trabalhos de limpeza ou manutenção, o aparelho deve ser sempre desligado e a ficha alimentação deve ser desligada ou o fusível deve ser desligado.
• Deixe o aparelho arrefecer antes de o limpar.
• Não utilize produtos de limpeza a vapor para limpar o aparelho, pois a humidade pode entrar nos componentes elétricos. Risco de eletrocussão! O vapor quente pode danificar as peças de plástico. aparelho deve estar seco antes de ser usado novamente.

CUIDADO:

• Não utilize uma escova de arame ou outros itens afiados e abrasivos.
• Não utilize produtos de limpeza ácidos ou abrasivos.

- Para limpar a superfície da tampa, utilize um detergente suave e um pano macio para evitar riscá-la.

- O aparelho pode ser usado novamente depois de tudo ter secado devidamente.

- Se utilizar o exaustor em modo de recirculação, deve substituir o regularmente o filtro de carvão ativado (ver "Substituição do filtro de carvão ativado").

Limpeza do filtro de alumínio para gorduras

ADVERTÊNCIA: Risco de incêndio!

Os resíduos de gordura no filtro de alumínio podem inflamar-se se expostos a altas temperaturas. Portanto, é importante que o filtro para gorduras seja limpo/ substituído regularmente.

A gordura e os fumos são depositados no filtro e podem acumular-se se não forem limpos regularmente. Recomendamos que limpe o filtro de gordura mensalmente:

• Remova o filtro de alumínio para gorduras deslizando o trinco para trás no encaixe, empurre suavemente o filtro e puxe-o para a frente.
• Lave o filtro de gorduras numa solução de água quente e detergente neutro. Mergulhe o filtro na solução.
• Depois limpe com uma escova macia, enxague bem com água morna e deixe secar.
• Alternativamente, o filtro de gorduras também pode ser lavado na máquina de lavar louça (até 60 °C). Pode ocorrer uma ligeira descoloração na máquina de lavar louça. Isto não afeta a função do filtro para gorduras.

Substituição do filtro de carvão ativado

O filtro de carvão ativado absorve odores e deve ser substituído pelo menos a cada seis meses, dependendo do uso. Encomende o filtro de carvão vegetal no seu revendedor ou loja de acessórios. Para encomendar, utilize o número de referência indicado nos "Dados técnicos".

• Consulte a "Instalação do filtro de carvão ativado para o modo de recirculação".
• Remova e elimine o filtro de carvão velho.

CUIDADO:

Os filtros de carbono não devem ser lavados e reutilizados!

Substituição da lâmpada

ADVERTÊNCIA:

Deixe a lâmpada arrefecer antes de a substituir. Existe o risco de queimaduras!

• Use a lâmpada correta: 1 x 2W
- Retire a grelha do filtro para gorduras ou o filtro de alumínio (dependendo do modelo).
- Retire a lâmpada fundida e insira a nova.
- Reinstale a rede do filtro de gordura ou o filtro de alumínio para gorduras.

Reparações

Reparações incorretas ou mal executadas podem colocar o utilizador em perigo.

As reparações dos eletrodomésticos só devem ser efetuadas por um especialista autorizado. Um cabo de alimentação danificado só deve ser substituído por um eletricista qualificado.

Resolução de problemas

Antes de contactar um especialista autorizado

Os seguintes problemas podem ser resolvidos por si através da verificação da possível causa.

Problema	Causa Possível	Solução
O aparelho não funciona ou não funciona corretamente	- O aparelho está ligado à rede elétrica?- Já ajustou o nível de potência?	- Ligue a ficha corretamente à tomada Verifique o fusível.- Verifique o ajuste.
O aparelho não funciona bem	- O nível de potência foi ajustado corretamente?- O filtro para gorduras está sujo?- O filtro de carbono é necessário para a (correta) recirculação instalada?- A saída de ar está livre para o modo extrator?	- Verifique o ajuste. A cozinha não está devidamente ventilada.- Limpe o filtro de gorduras (consulte "Limpar o filtro de alumínio para gorduras").- Verifique o filtro de carvão (consulte "Substituição do filtro de carvão ativado").- Verifique a saída de ar.
A luz não funciona	A lâmpada está defeituosa, mal instalada, não está bem posicionada no seu suporte.	Verifique a lâmpada (consulte "Substituir a lâmpada").
Pingos de óleo no aparelho	O filtro de gorduras está sujo.	Limpe o filtro de gorduras.

NOTA: Se um problema persistir depois de seguir os passos acima, contacte o seu distribuidor ou um técnico autorizado.

Dados técnicos

Ligação elétrica

Tensão da rede: 220-240 V\~

Frequência de rede: 50 Hz

Consumo de energia 67 W

Classe de proteção ....II

Acessório disponível....

Filtro de carvão ativado para o modo de recirculação: ....

Resumo das dimensões.

Reservamo-nos o direito de fazer alterações técnicas e de design para incorporar o desenvolvimento contínuo do produto.

Eliminação

Proteja o nosso meio ambiente; não deite fora equipamentos elétricos no lixo doméstico. Devolva o equipamento elétrico que já não esteja a ser utilizado aos pontos de recolha designados para eliminação.

Isto ajuda a evitar os potenciais efeitos ambientais e sanitários da eliminação inadequada.

Isto irá contribuir para a reciclagem e outras formas de reutilização de equipamentos elétricos e eletrónicos.

Contacte as autoridades locais competentes para obter informações sobre como eliminar o seu equipamento.

ADVERTÊNCIA: Se o aparelho tiver de ser retirado de serviço ou eliminado, remova ou desative os fechos e parafusos existentes.
