MD-RT645MTA282 - Geladeira MIDEA - Manual de utilização gratuito

Tipo de produto	Geladeira Frost Free
Marca	Midea
Modelo	MD-RT645MTA282
Dimensões (L x A x P)	700 x 1880 x 691 mm
Peso do produto	71 kg
Capacidade total	463 L (356 L refrigerador + 107 L congelador)
Tensão	220 V
Frequência	60 Hz
Corrente	1,2 A
Refrigerante	R600a (58 g)
Classe climática	T (tropical)
Tipo de degelo	Automático (Frost Free)
Número de prateleiras (refrigerador)	4 de vidro
Prateleiras da porta (refrigerador)	3 (Adapta Fácil)
Gaveta de frutas e verduras	Com controle de umidade (LOW/HIGH)
Compartimento extra frio	Sim, com damper manual
Função SUPER COOL	Sim (potência máxima por 6 horas)
Painel de controle	Toque com trava de segurança
Iluminação interna	LED (4 W)
Material externo	Aço escovado / Branco / Jazz Black (conforme código)
Acessórios inclusos	Porta ovos (2x), bandeja de gelo
Pés ajustáveis	Sim (2 frontais)

Perguntas frequentes - MD-RT645MTA282 MIDEA

Como instalar corretamente o refrigerador?

Coloque o aparelho em local plano, nivelado e afastado de fontes de calor. Mantenha um espaçamento mínimo de 100 mm atrás e 30 mm nas laterais. Aguarde 2 horas antes de ligar após o transporte. Utilize tomada exclusiva com aterramento.

Como ajustar a temperatura?

Desbloqueie o painel pressionando a tecla TEMP.SELECT por 3 segundos. Em seguida, pressione novamente para alternar entre os níveis de resfriamento. Quanto maior o ícone de floco de neve, mais frio. O painel bloqueia automaticamente após 30 segundos.

O que fazer se o refrigerador não ligar?

Verifique se o cabo está conectado e se a tensão da tomada corresponde à indicada no aparelho. Confira se há energia elétrica no local. Se o problema persistir, contate o SAC Midea.

Como limpar o refrigerador?

Desligue o aparelho da tomada. Remova os alimentos e acessórios. Limpe as superfícies internas e externas com pano macio umedecido em água fria e detergente neutro. Seque bem antes de religar. Nunca use produtos abrasivos ou inflamáveis.

O que significa a função SUPER COOL?

A função SUPER COOL ativa a potência máxima de refrigeração por 6 horas, ideal para resfriar rapidamente alimentos. Durante o funcionamento, o LED 5 acende. Após o período, o aparelho retorna à temperatura anterior.

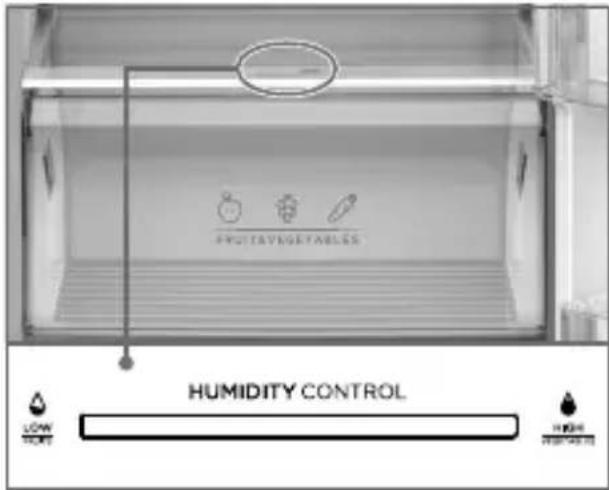

Como controlar a umidade da gaveta de frutas e verduras?

Deslize o botão de controle sobre a gaveta para a posição LOW (baixa umidade, ideal para frutas) ou HIGH (alta umidade, ideal para verduras). Isso prolonga a qualidade dos alimentos.

Por que há formação de gotículas de gelo no freezer?

É normal quando a porta é aberta com frequência ou por longos períodos. A umidade condensa no interior. Para remover, passe um pano úmido e seque bem. Se for excessivo, verifique se a porta está vedando corretamente.

Como substituir a lâmpada LED?

A substituição do LED deve ser feita apenas por técnico autorizado. Em caso de falha, entre em contato com o SAC Midea para agendar o reparo.

O que fazer em caso de código de erro no painel?

Os códigos indicam falhas específicas: E1 (sensor do refrigerador), E7 (sensor ambiente), E3 (sensor de degelo), E6 (falha de comunicação). Anote o código e contate o SAC Midea para assistência.

Como economizar energia com o refrigerador?

Instale o aparelho em local fresco, longe do sol e de fontes de calor. Deixe alimentos quentes esfriarem antes de colocar no refrigerador. Não sobrecarregue as prateleiras. Embale os alimentos e evite abrir a porta desnecessariamente.

MANUAL DE UTILIZADOR MD-RT645MTA282 MIDEA

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da Midea uma das maiores fabricantes de eletrodomésticos e condicionadores de ar do mundo.

Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

SAC - Serviço de Atendimento ao Consumidor 3003 1005 (capitais e regiões metropolitanas) 0800 648 1005 (demais localidades)

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum.

Existe um sistema de reciclagem de eletrodomésticos e eletroeletrônicos que tem como principal objetivo a preservação do meio ambiente. Esse processo é chamado de logística reversa e a ABREE é a entidade gestora da qual somos associados, que gerencia a logística reversa de nossos produtos e suas embalagens. Existem pontos de recebimento espalhados por sua cidade. Ao levar o eletroeletrônico ou eletrodoméstico até lá, eles serão corretamente armazenados e depois terão o correto destino até a reciclagem. Confira no site da ABREE o ponto de coleta mais próximo a você:

http://www.abree.org.br/pontos-de-recebimento

Agradecemos sua colaboração para tornarmos este planeta cada dia mais verde!

CONTEÚDO

OBSERVAÇÕES IMPORTANTES 4

1 - SEGURANÇA 5

1.1 - Medidas Importantes de Segurança.... 5

2 - DESCRIÇÃO DOS COMPONENTES 8

2.1 - Identificação das Peças....8
2.2 - Características Técnicas Gerais....9
2.3 - Acessórios 9
2.4 - Dimensões do Produto....10

3 - INSTALAÇÃO 11

3.1 - Instalação no Local .....11
3.2 - Espaçamentos Mínimos para Instalação....12
3.3 - Nivelamento e Ajuste dos Pés....13
3.4 - Ajuste dos Compartimentos da Porta....13
3.5 - Instruções para Instalação Elétrica....14

4 - OPERAÇÃO ....15

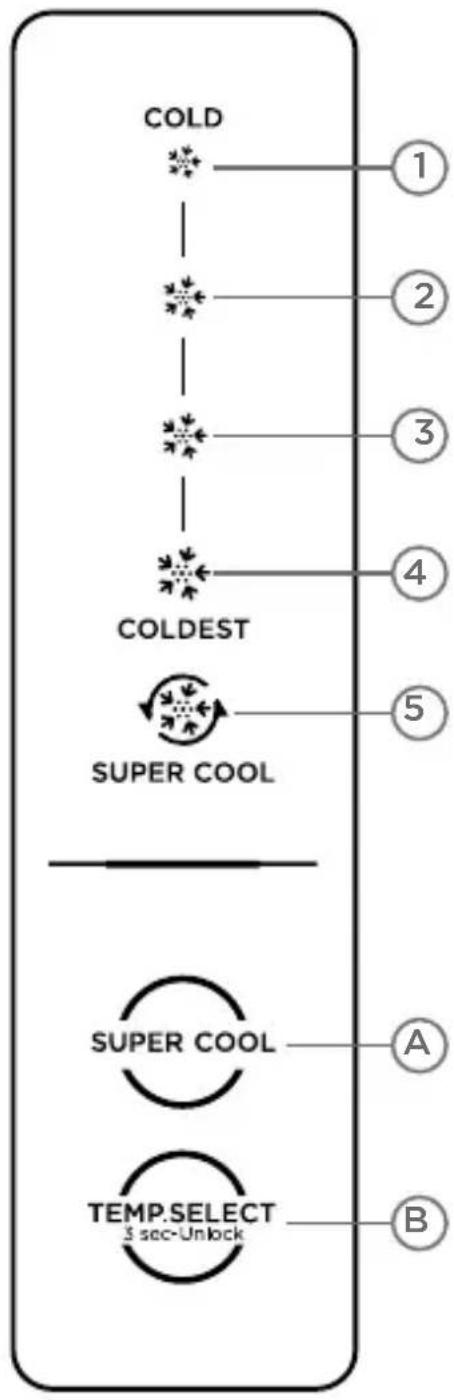

4.1 - Detalhamento do Painel de Controle 15

5 - UTILIZAÇÃO....16

5.1 - Recomendações Gerais....16
5.2 - Primeiro Uso....16
5.3 - Ajuste da Temperatura....16
5.4 - Armazenamento de Alimentos....16
5.5 - Gaveta de Frutas e Verduras....17

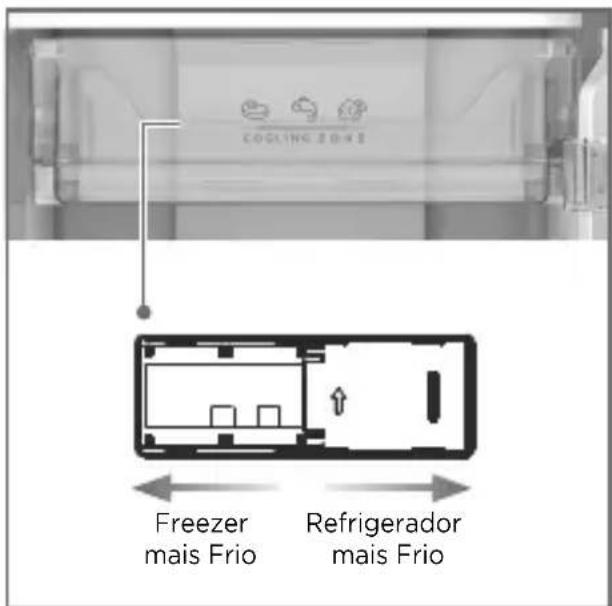

5.6 - Controle de Temperatura Manual....17
5.7 - Bandeja de Gelo....18

6 - LIMPEZA E MANUTENÇÃO ....19

6.1 - Limpeza do Aparelho....19
6.2 - Formação de Gotículas de Gelo....19
6.3 - Substituição do LED....19

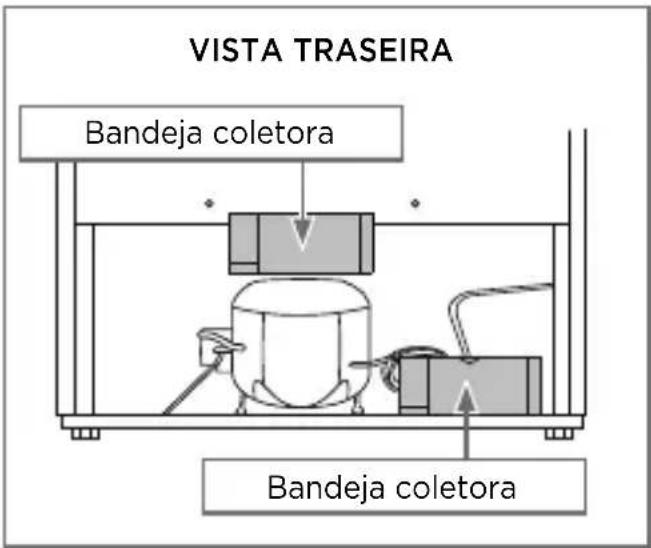

6.4 - Bandeja Coletora de Água ....20
6.5 - Mudança de Local 20
6.6 - Períodos de Ausência....20
6.7 - Ruídos de Funcionamento....21

7 - CÓDIGOS DE ERRO....21

8 - SOLUÇÕES DE PROBLEMAS 22

9 - DICAS PARA ECONOMIA DE ENERGIA....24

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu aparelho foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso, instalação e manutenção. Além disso, ele contém informações importantes sobre segurança que, se seguidas corretamente, podem garantir o bom funcionamento deste e, mais importante, garantir a sua segurança.

Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: http://www.midea.com/br.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e com observações que requerem maior atenção para o melhor uso do aparelho.

Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

NOTA

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

IMPORTANTE

Indica ao usuário observações muito importantes sobre o funcionamento, evitando práticas inseguras, as quais podem resultar em danos a pessoas ou a propriedade, mas também a saúde do usuário se não realizados corretamente.

PERIGO

Indica ao usuário procedimentos que requerem maior atenção. São recomendações e advertências que devem ser consideradas para garantir a segurança e integridade física dos usuários ou a sua propriedade.

PERIGO

Ao descartar o aparelho, as tampas devem ser retiradas. Refrigeradores que estejam fora de operação podem apresentar perigo iminente, especialmente a crianças, pois, ao brincarem com o produto, podem ficar presas em seu interior, com risco grave de falta de ar e até mesmo de um acidente fatal. Verifique na página 2 como realizar o correto descarte.

1 - SEGURANÇA

Para garantir o melhor desempenho de seu aparelho leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1.1 - Medidas Importantes de Segurança

Para reduzir riscos de acidentes, tais como; choque elétrico, queimaduras, ferimentos pessoais ou danos ao equipamento, siga as recomendações básicas de segurança ao usar este aparelho:

NOTA

Não utilize o aparelho para outros fins além dos indicados neste Manual, o uso indevido poderá implicar em riscos potenciais aos usuários. Utilize-o apenas em conformidade com as instruções fornecidas neste Manual.

PERIGO

- Este aparelho não pode ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas sem a supervisão de um responsável. Os usuários devem ser bem instruídos sobre as questões de segurança e também dos perigos do uso inapropriado do aparelho.

- Crianças devem ser supervisionadas para não brincarem com o aparelho.

- Para evitar acidentes, mantenha o material da embalagem fora do alcance de crianças, após desembalar o aparelho.

- A fim de evitar acidentes, tais como choque elétrico, não mergulhe o cabo de alimentação ou o plugue em água ou em qualquer outro líquido.

- Se o cordão de alimentação estiver danifi cado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualificada, a fim de evitar riscos.

IMPORTANTE

• Verifi que se a tensão da rede elétrica no local de instalação é a mesma indicada na etiqueta localizada no aparelho.
• Mantenha o cabo de alimentação longe de superfícies aquecidas.
• NUNCA permita que o cabo de alimentação toque superfícies quentes, pontiagudas ou cortantes. Não coloque objetos sobre o cabo nem exerça tração nele. Sempre deixe o cabo livre durante o funcionamento.
• Fique atento para que o cabo de alimentação não esteja dobrado ou pressionado por algum móvel ou pelo próprio aparelho.
• Para desligar o aparelho, retire o plugue da tomada elétrica. Sempre desconecte segurando pelo plugue, nunca puxe pelo cabo de alimentação.
• Se o plugue fornecido com o aparelho não for adequado à tomada, não modifique-o, procure um eletricista qualifi cado para que faça a instalação de uma tomada apropriada.
• Evite manusear o aparelho e o cabo de alimentação com os pés e as mãos úmidos e/ou pés descalços.

NOTAS

• Mantenha o aparelho sempre limpo e higienizado a fi m de prolongar sua vida útil.
• Retire o plugue da tomada sempre que for fazer limpeza ou manutenção, após fi nalizar a limpeza recoloque todos os componentes no refrigerador antes de ligá-lo.
• Em caso de mau funcionamento ou se observar fumaça desligue ou desconecte o plugue da tomada e contate o SAC Midea.

1.1 - Medidas Importantes de Segurança (continuação)

IMPORTANTE

• Este aparelho é destinado para uso doméstico ou similar, tais como:
• Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;
• Para uso por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• Ambientes do tipo cama e café da manhã;
• Cantinas e ambientes não comerciais similares.
• Não instale o aparelho em locais muito úmidos, com altas temperaturas nem próximos de fontes de calor. Instale em um local seco para evitar danos, umidade ou ferrugem.
• Instale seu aparelho em um piso que seja resistente o sufi ciente para suportá-lo, inclusive quando este estiver totalmente cheio.
• Não coloque objetos ou recipientes com líquido em cima do aparelho para evitar choques elétricos e danos ao aparelho.

NOTAS

• Não exerça pressão sobre qualquer componente do aparelho, como por exemplo sobre as portas, para evitar que se deformem.
• Não armazene nem use este aparelho em ambientes externos (ao ar livre).
• Não é recomendado armazenar remédios, sangue ou produtos biológicos.
• Não é recomendável armazenar por tempo excessivo bebidas ou recipientes fechados no freezer, pois as garrafas podem rachar e ocasionar problemas.
• Não armazene produtos químicos ou medicamentos no refrigerador, a fim de evitar contaminação dos alimentos.
• Alimentos em grande quantidade irão diminuir a efi ciência de refrigeração do aparelho. Atente-se em carregá-lo aos poucos, a fi m de não prejudicar o seu funcionamento.
• É normal que o condensador, o compressor e as laterais do aparelho apresentem temperaturas elevadas.

PERIGO

• Não guarde substâncias inflamáveis, como por exemplo, éter, benzina, gases e colas dentro do aparelho.
• Não armazene substâncias explosivas, como latas de aerossol com propelente infl amável, neste aparelho
• Não respingue água ou outros líquidos sobre o aparelho, pois poderá causar mau funcionamento ou choques elétricos.
• Não instale o aparelho perto de um ponto de gás.

IMPORTANTE

• Tenha o cuidado em não colocar as mãos sob o aparelho, podem existir arestas que venham a causar ferimentos.
• Os espaços entre as portas é pequeno, tenha cuidado para não colocar as mãos nesta área, evitando machucar os dedos.
• Caso ocorra a deformação de alguns dos componentes, o bom funcionamento do aparelho fi cará comprometido.
• O sistema de refrigeração do aparelho pode ser danifi cado caso o mesmo for posicionado horizontalmente.

IMPORTANTE

• Não utilize equipamentos mecânicos ou outras formas para acelerar o processo de degelo que não sejam especifici cadas pelo fabricante.
• Não utilize ferramentas elétricas dentro dos compartimentos de armazenagem de comida, a não ser que sejam recomendadas pelo fabricante.
• O uso de acessórios não recomendados pela Midea pode provocar acidentes e danos ao aparelho e/ou acessórios.

PERIGO

• Não danifi que o circuito do refrigerante.
• Em caso de vazamento de gases ou outros gases inflamáveis desligue a válvula de gás e abra as portas e janelas. Não desligue da tomada o refrigerador ou outros aparelhos, pois a faísca elétrica pode causar fogo.

IMPORTANTE

• Este aparelho só pode ser inclinado para o lado direito (visto de frente). Caso inclinado para outros lados que não seja este, o aparelho poderá ser danifi cado. A inclinação máxima permitida durante o transporte do aparelho é 45°.
• Para não perder a garantia e para evitar problemas futuros este aparelho deve receber manutenção apenas de técnicos de serviço de empresas credenciadas. Contate o SAC Midea para realizar um exame, reparo ou ajuste.

NOTAS

• A adaptação e a preparação do local para a instalação do produto, tais como: alvenaria, carpintaria, gesso, rebaixamento, mobiliário, preparação da rede elétrica do ambiente (tomada, disjuntor, bitola de cabos, eletroduto, etc), é de inteira responsabilidade do usuário/consumidor.
• O gabinete do aparelho pode emitir calor durante a operação especialmente no verão. Isso é causado pela radiação do condensador, e é um fenômeno normal.
• Não utilize estabilizador ou "No-break" de computadores, eles poderão incendiar-se ou danifi car o refrigerador.
• Antes de ligar o aparelho à rede elétrica, mantenha-o na posição normal de funcionamento por, aproximadamente, 2 horas. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.
• A Nota Fiscal e o Certifi cado de Garantia são documentos importantes e devem ser guardados para efeito de garantia.

2 - DESCRIÇÃO DOS COMPONENTES

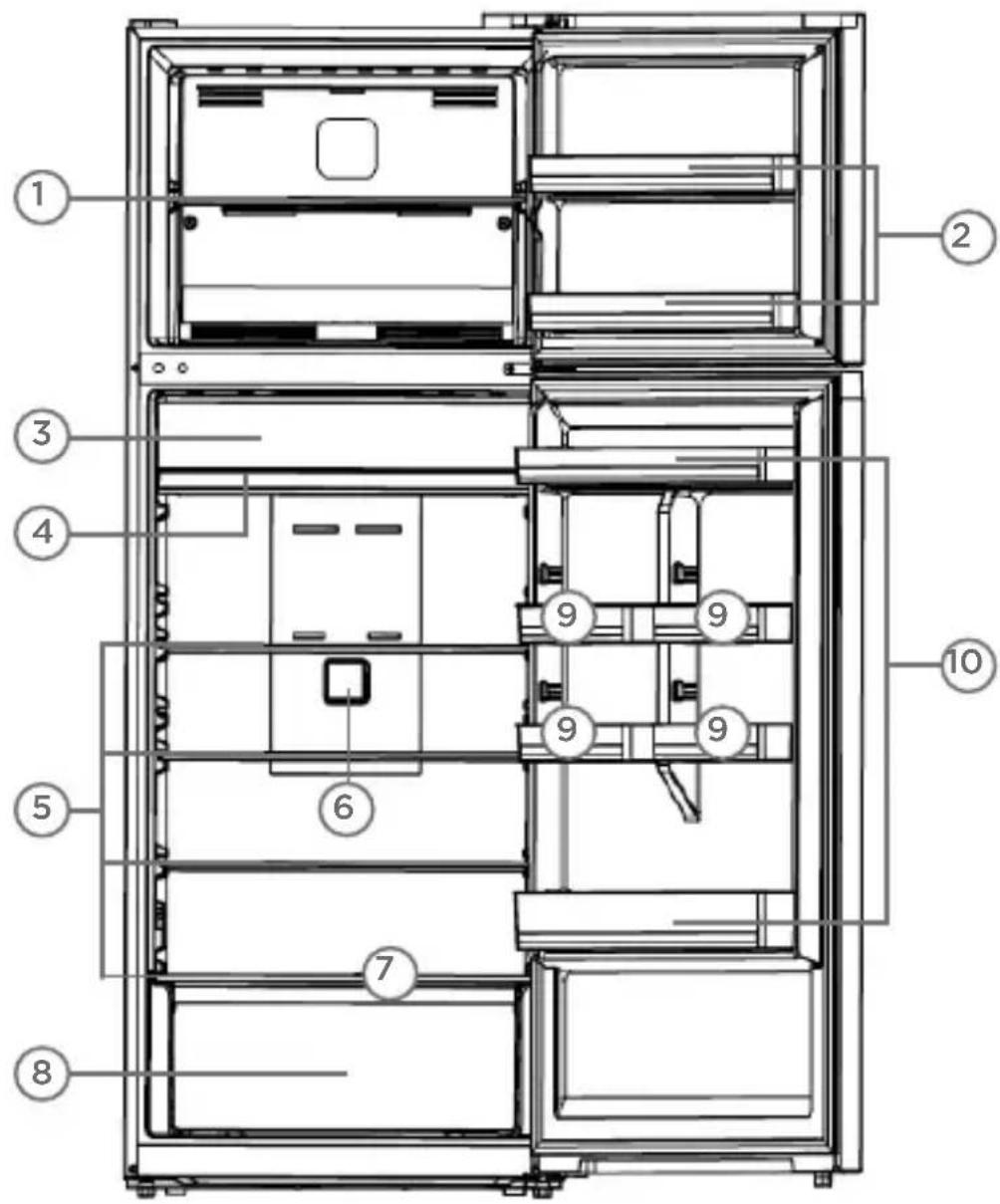

2.1 - Identifi cação das Peças

1. Prateleira de vidro do freezer
2. Prateleiras da porta do freezer

Refrigerador

1. Compartimento extra frio
2. Damper

3. Prateleiras de vidro do refrigerador Modelo MD-RT580MTA: 3 Prateleiras Modelo MD-RT645MTA: 4 Prateleiras

4. Desodorizador

5. Controle de umidade da gaveta
6. Gaveta de frutas e verduras
7. Prateleiras adapta fácil Modelo MD-RT580MTA: 2 Prateleiras Modelo MD-RT645MTA: 3 Prateleiras
8. Prateleiras da porta do refrigerador

2.2 - Características Técnicas Gerais

MODELO MD-RT_	580MTA461580MTA011580MTA281	580MTA462580MTA012580MTA282	645MTA461645MTA011645MTA281	645MTA462645MTA012645MTA282
Tensão (V) 127 220 127 220
Capacidade (L)Capacidade do refrigeradorCapacidade do congeladorArmazenamento Total	304107411		356107463
Frequência (Hz) 60
Corrente (A) 1,6 1,2 1,6 1,2
Potência máxima da lâmpada (W) 4
Classe climática T
Tipo de refrigerante R600a
Massa total de refrigerante (g)	58
Agente expansor Ciclopentano
Potência de degelo (W) 215
Tipo de Degelo Automático
Massa do Produto (Peso) (kg) 67,5	67 73 71
Dimensões do produto (LxAxP) (mm)	700 x 1723 x 691 700 x 1880 x 691

* 46: aço escovado / 01: branco / 28: jazz black

2.3 - Acessórios

1. Porta ovos (x2)

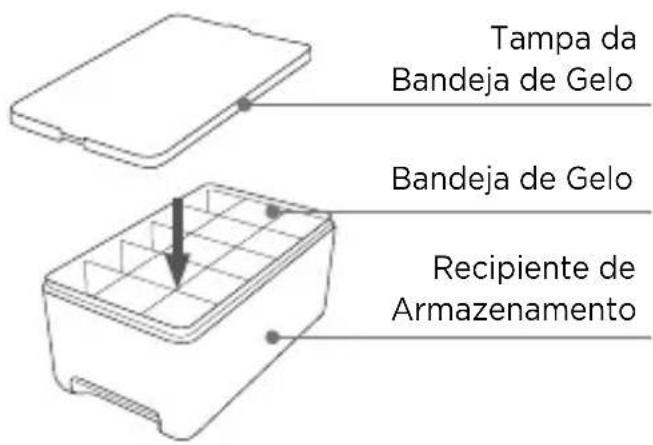

2. Kit Bandeja de Gelo

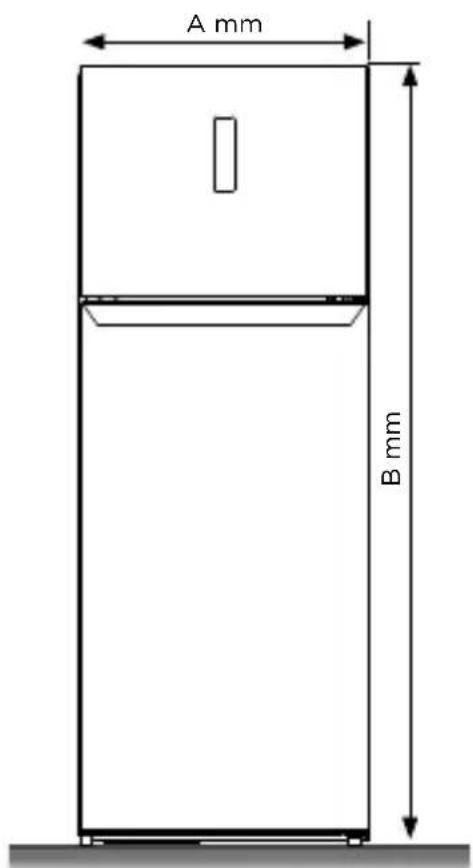

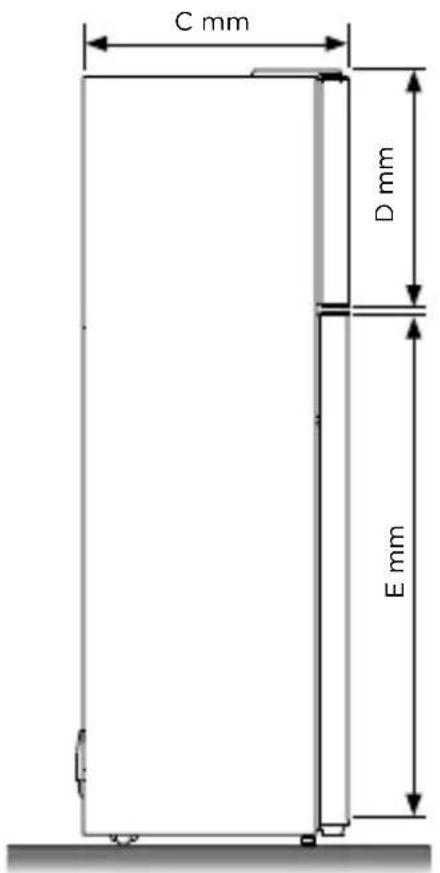

2.4 - Dimensões do Produto

Vista Frontal Vista Lateral

3.1 - Instalação no Local

1. Retire as embalagens externa e interna que envolvem seu aparelho. Para facilitar, recomenda-se que a instalação seja feita por 2 pessoas.
2. Evite colocar o aparelho em áreas úmidas.

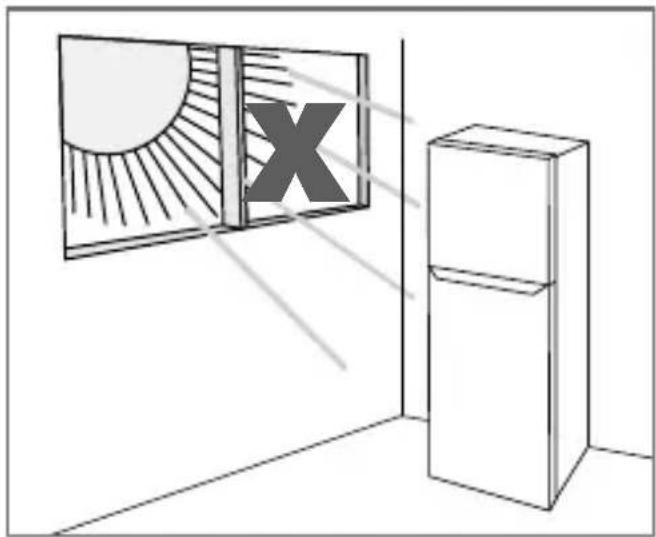

3. Instale o aparelho afastado da luz solar direta e de fontes de calor (fogões, aquecedores, etc.). A luz solar direta pode afetar a pintura do aparelho e fontes de calor podem elevar o consumo de energia. Uma temperatura ambiente extremamente baixa também pode fazer com que o aparelho não opere corretamente.

Ao transportar/deslocar o aparelho, se houver inclinação deste, aguarde pelo menos 2 horas antes de ligá-lo novamente. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.

1. Este aparelho deve ser instalado em um local plano e nivelado - veja o procedimento de ajuste dos pés no subitem 3.3 - Nivelamento e Ajuste dos Pés, próximo à uma tomada elétrica adequada.
2. Não exerça nenhuma pressão sobre qualquer componente do aparelho, como por exemplo sobre à porta, para evitar que se deformem.
3. Instale seu aparelho em um piso que seja resistente o suficiente para suportá-lo, inclusive quando este estiver totalmente cheio.
4. Na escolha do local para instalação, considere os espaçamentos recomendados conforme o subitem 3.2 - Espaçamentos Mínimos para Instalação.

IMPORTANTE

• Mantenha aberturas para ventilação nas imediações do equipamento, livres de obstruções.
• Não é possível alterar o lado de abertura da porta do refrigerador. Não tente realizar a inversão da porta por conta própria.

PERIGO

Risco de choque elétrico!

Não conecte o plugue do aparelho na tomada antes de fi nalizar a instalação.

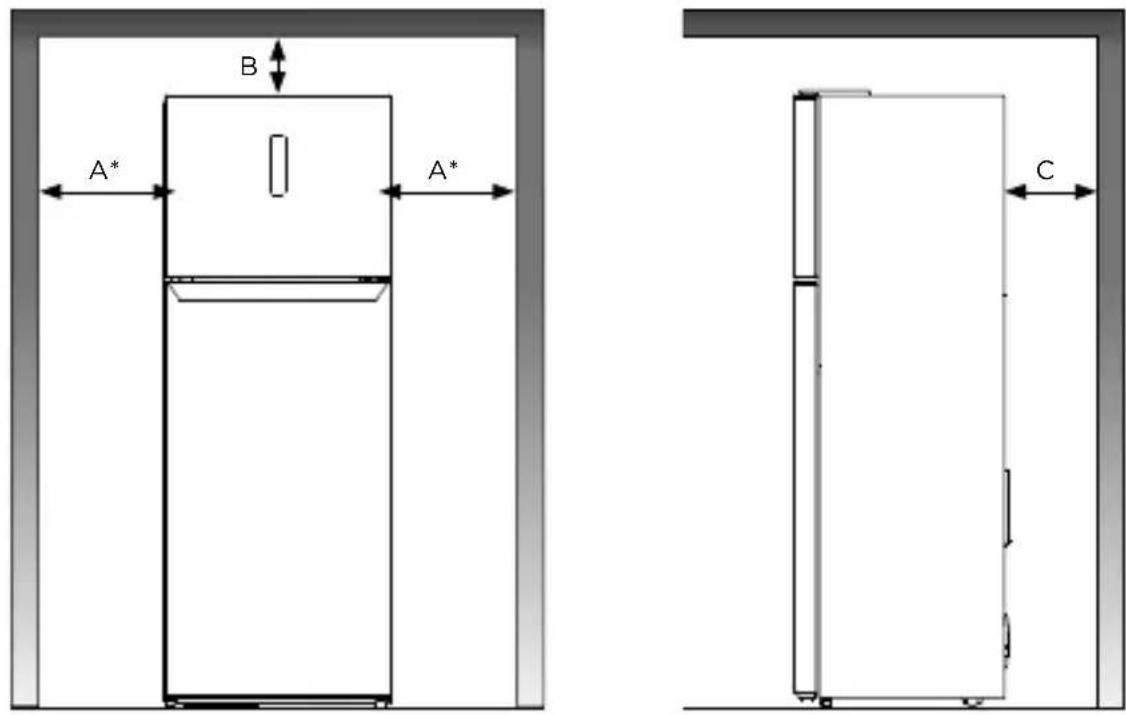

3.2 - Espaçamentos Mínimos para Instalação

	A* B C
Distância Mínima (mm)	100 30 100

* O espaçamento (A) é referente a lateral do aparelho (profundidade), não é considerado a abertura da porta. Ver NOTA na sequência.

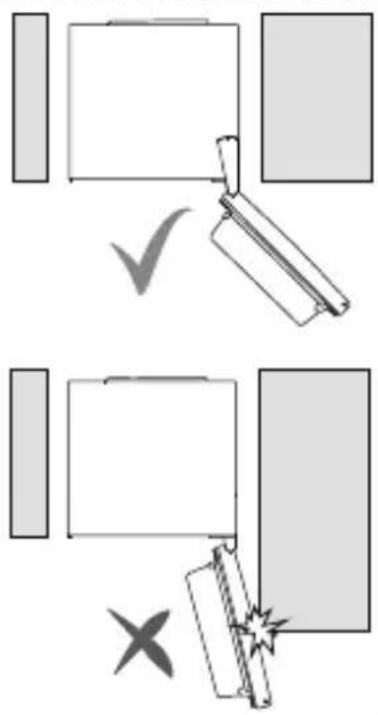

NOTA

A porta do refrigerador possui uma abertura total de aproximadamente 125°. Lembre-se de considerar as dimensões do aparelho, evitando que haja qualquer obstrução para abertura da mesma.

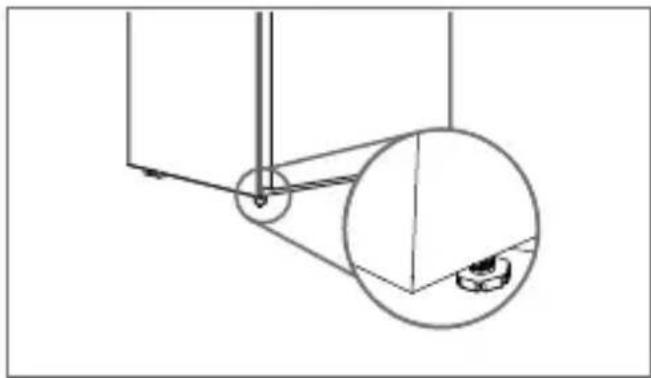

Após posicionado no local desejado, verifi que a estabilidade e o nivelamento do aparelho. O refrigerador possui 2 pés frontais ajustáveis, um no lado direito e outro no lado esquerdo. O aparelho deve fi car estável quando os dois pés estiverem encostados no chão.

1. Antes de fazer o ajuste, verifi que se o refrigerador está fora da tomada.
2. Gire os pés niveladores para a esquerda para levantar o refrigerador, ou para a direita para baixar o refrigerador.

NOTA

Certifique-se de que o aparelho ficou nivelado e estável. Sempre que for mover o refrigerador, ajuste seus pés para que não toquem no chão. Essa medida facilita o deslocamento do mesmo. Para travá-lo novamente basta girar os pés até que eles entrem em contato com o chão.

Para que a porta feche com mais facilidade, deve-se ajustar os pés do refrigerador para a esquerda, elevando a parte frontal.

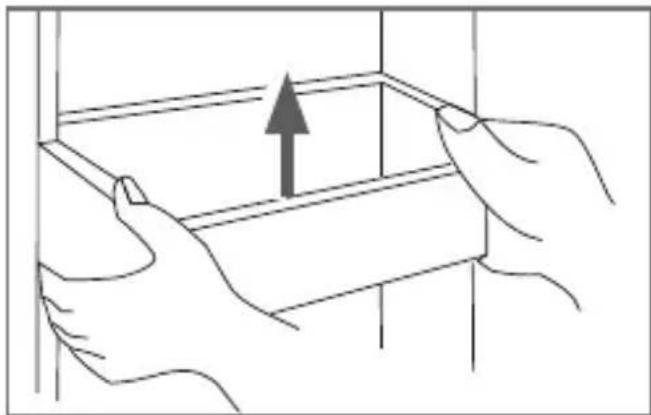

3.4 - Ajuste dos Compartimentos da Porta

Os compartimentos da porta, possuem vários níveis de altura, podendo ser alterados de acordo com as necessidades do consumidor.

1. Para retirar o compartimento, puxe-o para cima até sair completamente do encaixe, conforme a fi gura ao lado.
2. Para recolocá-lo, escolha um nível de altura e coloque-o no encaixe escolhido, empurrando até que encaixe perfeitamente.

3.5 - Instruções para Instalação Elétrica

IMPORTANTE

Este produto NÃO é bivolt.

Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada.

O aparelho deve ser ligado a uma tomada compatível com a tensão da etiqueta.

IMPORTANTE

Risco de Choque Elétrico!

• Não utilize adaptadores, extensões, benjamins ou conectores "T".
• Conecte este aparelho a uma tomada exclusiva.
• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente para garantia do aterramento do aparelho através do plugue do mesmo.
• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.
• O cabo de alimentação com plugue 2P+T (2 polos + terra) está de acordo como novo padrão NBR 14136.
• Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que fi carão expostos durante a operação de desmontagem, testes, etc.

Este aparelho deve ser ligado em uma rede elétrica com aterramento de acordo com o padrão NBR 5410. Este aparelho é equipado com cabo com fi o e plugue de aterramento. O plugue deve ser colocado em tomadas devidamente instaladas e aterradas.

Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.

A instalação do ponto de alimentação deve seguir a norma NBR 5410 (instalações elétricas de baixa tensão).

IMPORTANTE

A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho.

Exemplo de cálculo do dimensionamento da rede elétrica:

A seção nominal do cabo (mm ^2 ), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de 24,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 2,5 mm ^2 .

Tipo de Linha Elétrica (B1)*
No condutores (de cobre) carregados: 2
Capacidade de condução de corrente (A)	Seção Nominal do cabo (mm2)
24,0 2,5

* Método de referência B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

NOTA

Nos exemplos acima consideramos a utilização de uma tomada exclusiva para o aparelho.

4 - OPERAÇÃO

4.1 - Detalhamento do Painel de Controle

ITEM Função
LED 1	Indicam a temperatura interna do refrigerador. Quanto maior o ícone “ ” menor é a temperatura (o interior do aparelho fi ca mais frio).
LED 2
LED 3
LED 4
LED 5	Indica que a função SUPER COOL está ativa.
TECLA A	Tecla da função SUPER COOL.Utilizada para acionar a potência máxima do refrigerador durante 6 horas, após isso a função será fi nalizada e o produto retornará a temperatura setada. Durante essa função, o LED 5 no painel “ fi cará aceso.
TECLA B Tecla de seleção de temperatura*

* Pressione a tecla TEMP. SELECT durante 3 segundos para desbloquear o painel de controle. O painel também bloqueia automaticamente após 30 segundos sem manuseá-lo.

5 - UTILIZAÇÃO

5.1 - Recomendações Gerais

1. O Refrigerador Midea utiliza o sistema Frost Free, que torna desnecessário o processo manual de degelo.
2. Antes de inserir qualquer alimento em seu refrigerador é recomendado realizar uma limpeza externa e interna no aparelho. Este procedimento evita que haja qualquer contaminação com os alimentos ou produtos armazenados.
3. Antes de utilizar o seu refrigerador pela primeira vez é recomendado ligar o aparelho e aguardar 24 horas para armazenar qualquer alimento, garantindo que a temperatura interna do refrigerador seja estabilizada.

5.2 - Primeiro Uso

Ao ligar o refrigerador, todo o painel de controle pisca. Após três segundos, o aparelho seleciona automaticamente a temperatura mais quente.

5.3 - Ajuste da Temperatura

O Refrigerador Midea dispõe de um painel de controle para selecionar a temperatura de operação mais adequada a sua necessidade. O controle de temperatura situa-se no centro do seu refrigerador.

1. Para ajustar o nível de resfriamento, basta desbloquear o painel de controle e pressionar a tecla de seleção de temperatura “TMEMELECT” no painel de controle do refrigerador.
2. A cada toque o nível de resfriamento é alterado. O LED correspondente a cada nível acenderá no painel de controle do aparelho. Quanto maior o ícone “ ✝” menor é a temperatura (o interior do aparelho fi ca mais frio).

5.4 - Armazenamento de Alimentos

1. Mantenha sua carne/peixe cru em um recipiente o qual seja grande o suficiente para coletar sucos e cubra-o adequadamente. Coloque o recipiente na prateleira extra frio.
2. Deixe espaço em torno de sua comida e as saídas de ar do aparelho livres, para permitir que o ar circule dentro do aparelho.
3. Para evitar a transferência de sabores e secar todo o alimento, embalar ou cobrir os alimentos separadamente. Frutas e vegetais não precisam ser embrulhados.
4. Deixe sempre os alimentos pré-cozidos esfriarem antes de colocar no aparelho. Isso ajudará a manter a temperatura interna do aparelho e a evitar a formação de gelo.
5. Para evitar que o ar frio escape do aparelho, tente limitar o número de vezes que você abre as portas. É recomendável abrir as portas somente quando precisar colocar ou retirar alimentos.

IMPORTANTE

A carga máxima suportada pelas prateleiras do refrigerador é de 24kg. As prateleiras do freezer suportam até 18kg. Não exceda o peso máximo permitido, evitando o risco de quebra e possíveis ferimentos.

5.5 - Gaveta de Frutas e Verduras

Controle de Umidade

Esta função tem por objetivo prolongar a qualidade dos alimentos armazenados. Através deste controle manual, que fi ca posicionado sobre a gaveta de frutas e verduras, você pode escolher entre os modos LOW (baixo - ideal para o armazenamento de frutas) ou HIGH (alto - ideal para o armazenamento de verduras).

Para selecionar o modo desejado, basta deslizar o botão de controle de um lado para outro.

5.6 - Controle de Temperatura Manual

O refrigerador possui um Damper manual que fi ca posicionado dentro do compartimento extra frio (fi gura ao lado). Através deste Damper é possível controlar o fl uxo de ar entre o Freezer e o Refrigerador.

• Para direcionar o ar (aumentar o resfriamento) do FREEZER mantenha o Damper FECHADO.
• Para direcionar o ar (aumentar o resfriamento) REFRIGERADOR matenha o Damper ABERTO.

5.7 - Bandeja de Gelo

Para facilitar o transporte do aparelho alguns acessórios não estão posicionados no lugar correto. O conjunto da Bandeja de Gelo deve ser posicionado no compartimento do freezer, conforme a imagem abaixo.

Posicionamento no Aparelho

Posicionamento do conjunto da bandeja no compartimento do freezer

Montagem do Conjunto

6 - LIMPEZA E MANUTENÇÃO

IMPORTANTE

• Sob nenhuma circunstância você deve realizar qualquer reparo no aparelho. Qualquer manutenção deve ser realizada por técnicos de serviço de empresas credenciadas. Contate o SAC Midea para realizar exames, reparos ou ajustes.
• Retire o plugue da tomada ou desligue o disjuntor e antes de realizar qualquer serviço de limpeza.

6.1 - Limpeza do Aparelho

IMPORTANTE

Jamais limpe o seu aparelho com fluidos inflamáveis como álcool, querosene, gasolina, tíner, solventes, removedores ou com produtos químicos como detergentes com amoníacos, ácidos, vinagres, soda ou abrasivos como saponáceos, esponjas plásticas ou de aço, lã de aço, etc, nem use produtos que liberem vapores químicos corrosivos e/ou tóxicos no aparelho.

Após a instalação de seu novo aparelho, recomenda-se seja realizada uma limpeza completa externa e internamente.

1. Retire o plugue da tomada; em seguida, remova as gavetas, prateleiras e acessórios, para facilitar a limpeza.
2. Limpe a parte interna, as prateleiras, gavetas e o compartimento da porta com um pano macio umedecido em água fria e uma solução de detergente neutro.
3. A parte externa do aparelho deve ser limpa com detergente neutro e água morna.
4. Seque as partes interna e externa com um pano macio.

NOTA

Mantenha a vedação de borracha da porta sempre limpa, para que o aparelho opere de forma efi ciente.

NOTA

SEMPRE que realizar qualquer limpeza interna do aparelho retire os alimentos que estão armazenados.

6.2 - Formação de Gotículas de Gelo

Se a porta do freezer for aberta muitas vezes ou por um longo período de tempo durante o dia, poderá haver formação de gotículas no interior do freezer ou nas prateleiras da porta.

Este processo é normal devido a condensação da umidade presente no ar quando em contato com a baixa temperatura do freezer. Para remove-las basta passar um pano úmido e em seguida secar bem a superfície.

6.3 - Substituição do LED

Caso seja necessária a substituição ou manutenção das lâmpadas de LED do refrigerador entre em contato com o SAC Midea.

6 - LIMPEZA E MANUTENÇÃO (CONTINUAÇÃO)

6.4 - Bandeja Coletora de Água

A bandeja coletora de água está localizada na parte inferior traseira do seu refrigerador, ao lado e acima do compressor. Ela é responsável por armazenar a água do degelo automático.

A limpeza da bandeja não é necessária para o bom funcionamento do refrigerador. A água armazenada ali é proveniente do degelo e evaporará sozinha. Caso haja necessidade de limpeza, você pode utilizar um pano seco para remover o excesso de sujeira.

6.5 - Mudança de Local

1. Remova todos os alimentos.
2. Use fita adesiva para fixar todos os itens soltos dentro do aparelho.
3. Use fi ta adesiva para manter as portas fechadas.
4. Verifique a quantidade de água presente na bandeja coletora e caso seja necessário retire todo o líquido, evitando que haja vazamentos durante o transporte.
5. Certifique-se que o aparelho seja mantido na posição vertical durante o transporte ou mudança de local. Caso seja necessário, a inclinação máxima permitida durante o transporte do aparelho é 45°.
6. Siga os passos do item 3 - Instalação para uma correta instalação do aparelho.

IMPORTANTE

Nunca movimente o aparelho puxando-o pelo cabo de alimentação.

6.6 - Períodos de Ausência

1. Caso o período de ausência seja inferior a 3 semanas, o aparelho poderá ser mantido em funcionamento normal.
2. Caso o aparelho não vá ser usado por vários meses, siga os passos abaixo:

- Remova todos os alimentos do aparelho.

- Desligue-o da tomada.

- Limpe e seque totalmente o compartimento interno do aparelho.

- Deixe a porta ligeiramente aberta, (trave-a na posição aberta se necessário) para evitar a possível formação de condensação, fungos ou odores.

6.7 - Ruídos de Funcionamento

Alguns dos ruídos emitidos pelo refrigerador são normais e próprios de seu funcionamento, são eles:

1 - Estalos

São provocados pelo desplacamento do gelo. O som é semelhante a quando as formas de gelo são retiradas do freezer e expostas à temperatura ambiente.

2 - Ruído do compressor

Som semelhante a um motor ligado. Significa que o compressor está em funcionamento.

3 - Expansão de gás

Som característico da expansão do gás no sistema de refrigeração. O som se assemelha ao gerado quando se enche um balão de gás.

4 - Gaxeta

Ocorre ao fechar a porta. Som semelhante ao gerado quando se esvazia um balão de gás.

7 - CÓDIGOS DE ERRO

DESCRIÇÃO DISPLAY
Falha no sensor de temperatura do refrigerador (E1) LED 5 e 4 piscam
Falha no sensor de temperatura ambiente (E7) LED 5 e 2 piscam
Falha no sensor de degelo (E3) LED 4 e 3 piscam
Falha de comunicação (E6) LED 5 e 3 piscam

8 - SOLUÇÕES DE PROBLEMAS

A Assistência Técnica Autorizada Midea está sempre a sua disposição. Entretanto, se seu refrigerador apresentar problema de funcionamento verifique na tabela abaixo as prováveis causas. Efetue as correções que possam ser realizadas em casa. Se o problema persistir entre em contato com o SAC Midea.

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
Não Liga/ Não funciona	O cabo elétrico não está ligado ou a voltagem está errada.	Verifi que se a tensão do aparelho é a mesma da tomada e ligue o cabo na energia elétrica.
	Sem energia elétrica	Verifique se há energia elétrica na residência ou na tomada que o produto está sendo ligado.
Não refrigera o sufi ciente	A temperatura que está selecionada não está adequada.	Selecione um modo com temperatura mais baixa que a atual.
	O refrigerador está em um local próximo a fonte de calor ou incidência direta de sol.	Altere o posicionamento do refrigerador. Fontes de calor prejudicam seu desempenho.
Alimentos congelados no refrigerador	A temperatura que está selecionada não está adequada.	Selecione um modo com temperatura mais alta que a atual.
	Alimento com alto teor de água próximo às partes mais frias do refrigerador.	Reposicione os alimentos em um local adequado.
Ruídos ou barulhos estranhos	O refrigerador está desnivelado e instável.	Verifique a superfície onde o refrigerador está instalado.
	A parte posterior do refrigerador está muito próxima da parede.	Afaste o refrigerador da parede para permitir circulação de ar.
	Objeto atrás ou embaixo do refrigerador.	Verifi que se há algum objeto atrás ou embaixo do refrigerador que possa estar fazendo algum atrito.
	O compressor pode fazer barulhos quando em funcionamento.	Isto é normal.
Portas não fecham	Portas desniveladas.	Ajustar o parafuso de regulagem de altura das portas.
	Embalagem ou objeto impedindo o fechamento.	Verifi car se há objetos obstruindo o fechamento da porta e armazená-los em local adequado.
Luzes não acendem	O aparelho não está corretamente ligado à tomada.	Insira o plugue na tomada. Se ainda assim se mantiver o problema, entre em contato com o SAC Midea.
Odor desagradável no interior do refrigerador	Alimento estragado sendo armazenado.	Verifi que se há algum alimento estragado ou fora da validade sendo armazenado no refrigerador.
	Alimentos com cheiro forte armazenados incorretamente.	Tampe e vede todos os alimentos que for armazenar no refrigerador.
	Refrigerador sujo.	Limpe regularmente o freezer e o refrigerador.
Gavetas não abrem ou fecham corretamente	Suporte das gavetas estão sujos ou a gaveta está com peso excessivo.	Limpe os suportes e remova os alimentos ou bebidas em excesso.
	Alimentos tocando a parte superior da gaveta.	Armazene adequadamente os alimentos respeitando a capacidade da gaveta.
Prateleiras não saem ou não é possível deslocá-las	Encaixes laterais obstruídos ou sujos.	Desobstrua e/ou limpe os encaixes laterais.
Condensação na superfície externa do refrigerador	O aparelho está operando fora da faixa das condições normais de operação. (Acima de 32°C e/ou acima de 80 % de umidade relativa).	Aguarde o reestabelecimento das condições normais.
	Vazamento de ar através da porta.	Verifi que se não há obstrução para o correto fechamento da porta.
Compressor está ligado por muito tempo	O longo funcionamento do compressor é normal no verão.	Evite inserir muitos alimentos ao mesmo tempo dentro do refrigerador.
	As portas estão sendo abertas frequentemente.	Abra as portas do refrigerador somente quando necessário.
Vazamento de água	As portas não estão fechadas adequadamente, resultando em entrada de ar quente e condensação interna.	Verificar se não há nada obstruindo o fechamento das portas.
A parte externa do produto apresenta temperaturas elevadas	O sistema de troca de calor deste aparelho é embutido e fica em contato com a superfície, com isso a temperatura externa do aparelho pode elevar em até 43°C acima da temperatura ambiente, dependendo das condições de utilização.A sensação de temperatura elevada é uma ocorrência normal e não indica mau funcionamento do aparelho.

8 - SOLUÇÕES DE PROBLEMAS (CONTINUAÇÃO)

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
O batente central está aquecendo.	Esta situação é completamente normal durante algum período de tempo, o aquecimento do batente central contribui para evitar que haja formação de gelo ou sudação nessa área do aparelho.A sensação de aquecimento é uma ocorrência normal e não indica mau funcionamento do aparelho.
Alimentos descongelam no compartimento do freezer	Falta de energia elétrica por um longo período.	Verifique se os alimentos ainda estão próprios para consumo.
	Compartimento está muito cheio.	Respeite a capacidade máxima de armazenamento do freezer.
	Aparelho foi ligado recentemente.	Aguarde até que a temperatura estabilize.
Alimentos não congelam no freezer	Verifi que se a temperatura do freezer está adequada.	Regule a temperatura do freezer para sua máxima potência.
	Há obstrução próximo as saídas de ar.	Verifi que se há algum alimento bloqueando as saídas de ar.
Formação excessiva de gelo no compartimento do freezer	A porta do freezer não está fechando corretamente	Verifique se há algum alimento/objeto impedindo o fechamento da porta.
Há formação de gotas de água nas paredes internas do refrigerador e do freezer	Porta entreaberta, causando excesso de umidade dentro dos compartimentos.	Remova a umidade com um pano seco e deixe as portas fechadas por um longo período de tempo.
	Alimentos muito úmidos	Verifique se estes alimentos estão devidamente selados.

9 - DICAS PARA ECONOMIA DE ENERGIA

• O aparelho deve estar localizado na área mais fria do ambiente, afastado de aparelhos geradores de calor ou dutos de aquecimento e longe da luz direta do sol.
• Deixe que os alimentos quentes esfriem até a temperatura ambiente antes de colocálos no aparelho.
• Não é recomendado sobrecarregar o aparelho, pois o compressor irá operar por mais tempo, aumentando o consumo de energia.
• Lembre-se de embrulhar os alimentos corretamente e seque os recipientes antes de colocá-los no aparelho. Isto reduz a formação de gelo no interior do aparelho.
• As prateleiras do aparelho não devem ser forradas com papel alumínio, papel encerado ou toalhas de papel. Esses revestimentos interferem na circulação de ar frio, tornando o aparelho menos efi ciente.
• Organize e identifique os alimentos, a fim de reduzir a abertura de portas e buscas prolongadas. Remova todos os itens necessários de uma só vez e feche a porta assim que possível.
• Respeite o espaçamento mínimo para realizar a instalação (veja no item 3.2).

O Refrigerador Midea é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 09 (nove) meses de garantia especial, concedida pela Midea.

A MIDEA CARRIER concederá, no COMPRESSOR, garantia de 10 (dez) anos, contados a partir da emissão da nota fi scal de venda ao consumidor.

As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela Assistência Técnica Autorizada Midea como sendo de fabricação.

A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.

As garantias fi carão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especificações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifi quem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto.

As garantias não cobrem:

• Despesas com a instalação do produto;
• Transporte do produto até o local da instalação;
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea;
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações;
• Falhas no funcionamento do produto decorrentes de insuficiência, interrupções, problemas ou falta de fornecimento de energia elétrica
• Serviços e/ou despesas de manutenção e/ou limpeza do produto;
• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e finalidade de utilização;
• Produtos ou peças que tenham sido danificados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza;
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia;
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, filtros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências;
• Danos causados por movimentação incorreta e avarias de transporte.

Condições Gerais:

A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro. Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.

ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

SPRINGER CARRIER LTDA

Rua Berto Círio, 521

Bairro São Luis - Canoas - RS

CEP: 92.420-030

3003.1005 para capitais e regiões metropolitanas 0800.648.1005 para demais localidades

Atendimento On-line: https://www.midea.com/br/contato/
