ZXL65IX - Cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Bancada de gás com placa elétrica
Marca	Zanussi
Modelo	ZXL65IX
Dimensões do vão (largura x profundidade)	550 mm x 470 mm
Alimentação elétrica	230 V ~ 50 Hz
Conexão de gás	G 1/2" rosca
Queimador rápido (grande)	3 kW (G20) / 2,8 kW (G30/G31)
Queimador semi-rápido (médio)	2,0 kW
Queimador auxiliar (pequeno)	1,0 kW
Placa elétrica	∅ 145 mm, 1,5 kW
Categoria de gás	II2H3+
Pressão de alimentação (G20)	20 mbar
Classe de aparelho	3
Funções principais	Acendimento automático, válvula de segurança, regulação de chama, placa elétrica com 7 posições
Segurança	Válvula de segurança nos queimadores, tampa de vidro, desligamento automático de segurança
Limpeza e manutenção	Lavar coroas com água e detergente; limpar placa elétrica com esfregão húmido; não usar abrasivos nem cloro
Reparabilidade	Serviço técnico oficial; usar peças sobressalentes originais
Informação ambiental	Reciclagem segundo diretiva RAEE; não descartar com resíduos domésticos

Perguntas frequentes - ZXL65IX ZANUSSI

Como acender um queimador?

Empurre o botão do queimador e gire-o no sentido anti-horário até a posição máxima. Se tiver acendimento automático, pressione o botão de ignição e mantenha pressionado. Se tiver válvula de segurança, mantenha o botão pressionado por 5 segundos até que a chama se estabilize.

O que faço se o queimador não acender?

Verifique se os bicos (A) e as coroas (B) estão bem colocados e limpos. Se não acender após várias tentativas, aguarde 1 minuto antes de tentar novamente. Não ative o gerador de faíscas por mais de 15 segundos seguidos.

Como regular a chama?

Gire o botão entre a posição máxima (chama grande) e mínima (chama pequena). Para cozinhar em lume brando, reduza a chama até que mal mantenha a ebulição.

Posso usar qualquer tipo de panela?

Use panelas com fundo plano e diâmetro adequado ao queimador. Para o queimador rápido: mínimo 180 mm, máximo 260 mm. Para o auxiliar: mínimo 80 mm, máximo 160 mm. A chama não deve sobressair do fundo.

Como usar a placa elétrica?

Gire o botão para a posição desejada (de 1 a 6, sendo 6 a potência máxima). Coloque a panela antes de ligar. Evite que os líquidos transbordem e não deixe a placa vazia ligada.

Como limpar a bancada?

Desconecte o aparelho. Lave as coroas com água a ferver e detergente, não use abrasivos nem cloro. Limpe a superfície com pano macio e água com sabão. A placa elétrica limpe-a com esfregão húmido e unte ligeiramente com óleo quando estiver morna.

A tampa de vidro é segura?

A tampa protege do pó e salpicos. Não a use para outros fins. Antes de fechá-la, certifique-se de que os queimadores estejam desligados e frios. Limpe os salpicos antes de fechá-la para evitar sobreaquecimento.

O que faço se o aparelho avariar?

Não tente repará-lo você mesmo. Desconecte o aparelho e contacte o Serviço Técnico Oficial da Zanussi. Insista no uso de peças sobressalentes originais.

Como descarto o aparelho no final da sua vida útil?

Não o deite no lixo doméstico. Corte o cabo de alimentação e entregue-o num ponto de recolha de resíduos elétricos e eletrónicos para reciclagem. Consulte a sua câmara municipal.

Posso usar a bancada para aquecer o ambiente?

Não, está concebida apenas para cozinhar alimentos. Não a use para aquecer o ambiente, pois pode provocar sobreaquecimento e riscos de incêndio.

MANUAL DE UTILIZADOR ZXL65IX ZANUSSI

INSTRUÇÕES DE UTILIZAÇÃO

Español

Para su seguridad

Quemador semirápido (médio) 2 kW

SR = Quem. Semirrápido

R = Quem. Rápido

Para a sua segurança

Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou utilização do aparelho. É bastante importante a conservação deste manual de instruções junto do aparelho, para qualquer consulta posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que este manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das instruções de funcionamento e ter conhecimento das advertências.

Instalação

• Todos os trabalhos eléctricos durante a instalação do aparelho deverão apenas ser efectuados por pessoal qualificado, em conformidade com as normas em vigor.
• É perigoso alterar as características do aparelho.
• Logo após ter removido do interior do forno todo o material que acompanha o mesmo, certifique-se que o cabo eléctrico se encontra em boas condições. Se este não fôr o caso, indique-o à loja onde comprou o aparelho antes de prosseguir com a instalação.
• O fabricante declina toda a responsabilidade em caso de incumprimento das normas de prevenção contra acidentes.
• Assegure-se que existe uma boa circulação de ar ao redor do aparelho a gás. Uma ventilação insuficiente produz falta de oxigénio.
• Alimentar a placa com o tipo de gás indicado na etiqueta adesiva, colocando esta junto do tubo para a ligação à rede de gás.
• A utilização de um electrodoméstico de aquecimento a gás produz calor e humidifica o local onde se encontra instalado. É obrigatório assegurar um bom arejamento do local, mantendo abertos os orifícios de ventilação natural, ou instalando um exaustor de aspiração com conduta de saída.
• Uma utilização intensiva e prolongada do aparelho, pode necessitar de ventilação suplementar, por exemplo a abertura de uma porta, ou uma ventilação mais eficaz aumentando a potência de aspiração do aparelho de exaustão existente.

Crianças

• Este aparelho foi concebido para ser utilizado por adultos. Assegure-se que as crianças não se aproximam com o objectivo de brincar com o mesmo.
• Durante a cozedura, algumas partes acessíveis do aparelho podem ficar quentes. Assegure-se que as crianças não se aproximam até este ter arrefecido suficientemente.
• Este aparelho não deve ser utilizado por crianças ou pessoas com diminuídas capacidades físicas ou mentais ou cuja falta de experiência e conhecimento as impeça de utilizar o aparelho em segurança ou sem supervisão de uma pessoa responsável que possa assegurar a sua correcta utilização.

Durante a Utilização

• Este aparelho foi concebido para apenas cozinhar alimentos. Não o utilize para propósitos diferentes.

• Verifique sempre que todos os comandos estão na posição de desligado, quando o aparelho não estiver a ser utilizado.

• Se usar uma tomada de corrente próxima do forno, certifique-se que os cabos de outros electrodomésticos que está a utilizar, não toquem algumas das zonas mais quentes do forno.

• Caso se verifique um mau funcionamento do aparelho, desligue-o da tomada de corrente.
• Antes das operações de manutenção ou limpeza, desligar o aparelho da tomada de corrente.

Service

- Em caso de avaria, nunca tente reparar o aparelho. As reparações efectuadas por pessoas não qualificadas podem causar danos ou mau funcionamento. Contacte com o concessionário mais próximo da sua residência e aceite apenas peças originais.

Ambiente

• Todo o material utilizado para o transporte e embalagem do aparelho deve ser deitado fora cuidadosamente.
• Os aparelhos danificados não devem ser utilizados. Em caso de problema ou qualquer avaria, a corrente deve ser desligada no disjuntor.

- O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Estas instruções são apenas válidas para os países de destino cujos símbolos figuram na capa do livro de instruções e sobre o aparelho.

Guia para uso do Manual de Instruções

Os símbolos a seguir serão encontrados no texto para guiá-lo através das instruções

Instruções de Segurança

Instruções de Operação Passo a Passo

Dicas e Conselhos

Informações Ambientais

Índice

Para o utilizador

Para a sua segurança 13

Instruções para o utilizador 14

Limpeza e manutenção 16

Assistência Técnica e Peças Originais 22

Garantia/Assistência Técnica 22

Garantia Europeia 23

Fabricante:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna 298 - 47100 FORLI' (Italia)

Para o técnico instalador

Instruções para o técnico instalador 17

Ligação eléctrica 18

Adaptação aos diferentes tipos de gás 19

Encastre nos móveis de cozinha 20

CE Esta máquina com o símbolo CE cumpre com as seguintes Directivas da CEE:

· 2006/95 (Directiva sobre baixas voltagens)
- 89/336 (Directiva sobre a Compatibilidade Electromagnética)
· 90/396 (Directiva relativa aos Aparelhos a Gás)
- 93/68 (Directivas Gerais) e alterações seguintes.

Instruções para o utilizador

Manípulo da placa de encastrar

Os manípulos de funcionamento dos bicos de gás da pla- ca de encastrar estão colocados no painel de comando.

- nenhum fornecimento de gás

fornecimento máximo de gás

fornecimento mínimo de gás

Acender o bico de gás

Para facilitar a ignição, acender o bico de gás antes de colocar a panela sobre a grelha.

Para acender o bico, antes de colocar a panela, encostar-lhe a chama e rodar o o manípulo correspondente no sentido contrário ao dos ponteiros do relógio até à posição de máximo.

Modêlo com acendedor

Para acender o bico, carregar a fundo o manípulo correspondente, rodar-lo no sentido contrário ao dos ponteiros do relógio até à posição de máximo, e premir o botão do isqueiro (está assinalado com uma centelha pequena).

Modêlo com dispositivo de segurança

Para encender o bico, rodar o manípulo correspondente, no sentido contrário ao dos ponteiros do relógio até à posição de máximo, premi-lo a fundo, e mantê-lo durante cerca de 5 segundos para que o dispositivo de segurança (Fig. 1 - "D") mantenha acesa a chama automaticamente.

Depois, regular a chama de acordo com o desejado.

Se após algumas tentativas o bico não se acender, controlar que as tampas (Fig. 1 - "A") e os espalhadores (Fig. 1 - "B") dos bicos estejam colocados corretamente.

Para interrmoper o fornecimento do gás rodar o manipulo até à posição ●.

Baixar ou apagar a chama antes de retirar a panela. No caso de uma casual extinção das chamas do queimador, fechar o botão de comando e não tentar acender senão depois de pelo menos 1m.

Fig. 1

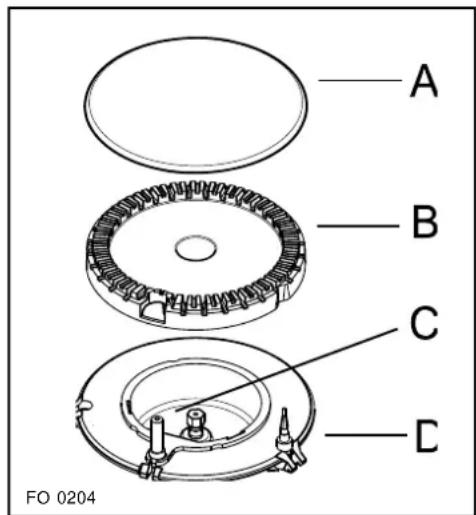

A - Tampas do bico
B - Espalhadores
C - Acendedor
D - Dispositivo de segurança

Conselhos para a utilização de panelas

Para um menor consumo de gás e um melhor aproveitamento, aconselhavasé a que se usem panelas com um diâmetro adaptado aos bicos, evitando assim que a chama arda em vazio. É também aconselhável que assim que o líquido comece a ferver, se reduza a chama até ao mínimo possível mantendo a ebulição.

Durante a cozedura, quando se utilizam óleos e outras gorduras, é necessário estar atento, pois ao entornarem podem incendiar-se.

A ignição não deverá ser activada por mais de 15 segundos. Se, após 15 segundos, o queimador ainda não estiver aceso, por favor aguarde pelo menos um minuto antes de tentar acender novamente. No caso de o queimador se apagar acidentalmente, rode o botão para a posição desligado (OFF) e espere pelo menos um minuto antes de acender novamente.

Quadro dos diâmetros Mín. e Máx. dos recipientes apenas de fundo liso que podem ser colocados sobre os queimadores.

Os modelos ZXL 65 estão equipados com um disco eléctrico. De acordo com as necessidades de cozedura, o disco eléctrico pode ser regulado em sete posições diferentes, que se obtêm tanto com a rotação no sentido dos ponteiros do rélogio, como no sentido inverso. Na posição "6" há o máximo fornecimento de calor, na posição "0" o disco está desligado.

Para uma maior duração do disco e para um melhor aproveitamento da energia eléctrica, aconselha-se a que se tomem as seguintes precauções:

• usar apenas panelas de fundo plano (chato) e de diâmetro não superior do disco (Fig. 2);
• evitar que o líquido a ferver transborde da panela para o disco;
• nunca deixar o disco ligado sem a panela, ou com uma panela esburacada, e não utilizar o disco para aquecer o ambiente;
• ligar o disco só depois de ter colocado a panela;
• para evitar danos por causa da formação de humidade, não colocar frigideiras acabadas de lavar sobre o disco, e nem sequer deixar arrefecer panelas quentes.

Lâmpada piloto

A lâmpada indicativa, normalmente colocada sobre o painel de comando, assinala se o disco esta ligado.

Tampa da placa de encastrar

A fim de obter um alinhamento estético com o mobilário da cozinha, a placa está desenhada para receber uma tampa, disponível em nossos concessionarios.

• A tampa serve para proteger o fogão do pó quando está fechada, e receber os saplicos de gordura quando está aberta. Não se deve usar para outros fins.
• Limpar sempre a tampa antes de fechar ou retirar.
• Antes de abrir a tampa, limpar-a se está suja de líquidos.

Recomenda-se que não se feche a tampa enquantos os bicos ainda esiteverem quentes.

Fig. 2

Limpeza e manutenção

Antes de qualquer operação desligar o aparelho da electricidade.

Para uma maior duração no tempo deste aparelho é necessário realizar frequentemente uma limpeza geral, tomando atenção aos seguintes aspectos:

• Lavar as partes de esmalte com água tépida e detergente, não usar produtos corrosivos que podem danificar.
• Lavar frequentemente o espalhador dos bicos com água quente e detergente, tendo o cuidado de tirar todas as incrustações.
• Passar bem por água as partes em aço inox e secar com um pano macio.
• As grelhas em esmalte da placa de trabalho podem ser lavadas na máquina de lavar louça.
• Para as nódoas difíceis usar um detergente normal, não corrosivo, ou produtos específicos que se encontram facilmente no mercado.
• Não é aconselhável usar productos abrasivos ou àcidos (ex.: lexívia).
• Limpar o disco eléctrico com um pano húmido e olear levemente com um pouco de óleo. Estas operações devem ser feitas quando o disco ainda se encontra morno.
• Modêlo com acendedor: Deve-se proceder regularmente a uma limpeza dos acendedores (Fig.1 - "C") com água quente e detergente, tendo cuidado em eliminar todas as possíveis incrustações.

Atenção: A lubrificação periódica des torneiras deve ser feita por pessoal qualificado ao qual nos devemos dirigir mesmo no caso em que se encontre anomalias no funcionamento do aparelho.

Fig. 3

Potência dos queimadores

Rápido 3 kW (G20) - 2,8 kW (G30/G31)

Semi-rápido 2 kW

Auxiliar 1 kW

Aparelho Classe 3

Categoria II2H3+

Entrada de gás G 1/2"

Calibração do aparelho G20 20 mbar

Potência do disco eléctrico

(∅ 145 mm) 1,5 kW

Tensão de alimentação 230 V 50 Hz

Dimensões do corte

Largura 550 mm.

Profundidade 470 mm.

Instruções para o técnico instalador

As instruções que se seguem dizem respeito à instalação e à regulação, devendo ser seguidas e utilizadas apenas por pessoal qualificado. O aparelho deve ser instalado correctamente em conformidade com as normas vigentes.

Qualquer intervenção deve ser efectuada com o aparelho desligado da corrente.

A SOCIEDADE CONSTRUTORA DECLINA TODA A RESPONSABILIDADE POR EVENTUAIS DANOS DERIVADOS DE UMA INSTALAÇÃO QUE NÃO ESTEJA EM CONFORMIDADE COM AS NORMAS VIGENTES.

Local de instalação

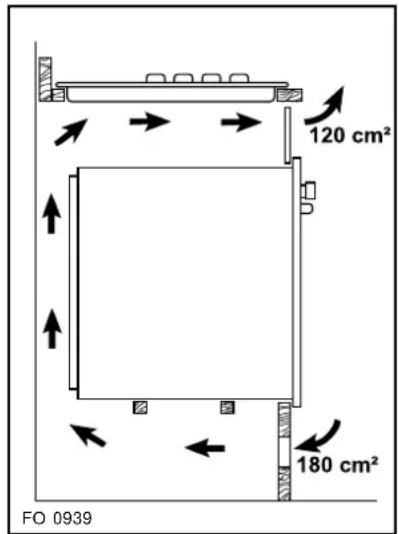

Para o bom funcionamento do aparelho a gás, é indispensável que no local haja ventilação natural necessária à combustão do gás. (O instalador deve seguir a norma em vigor). A ventilação local deve vir directamente duma abertura numa parede externa.

Esta abertura deve ser construída de forma a não ser obstruída quer interna, quer externamente.

ADVERTÊNCIA: a utilização de um aparelho de cozedura a gás produz calor e humidade no local onde foi instalado. É preciso certificar-se da existência de um bom arejamento do local, mantendo abertos os orifícios os ventilação natural ou instalando uma capa de aspiração com saída para escoamento.

ADVERTÊNCIA: uma utilização intensa e prolungada do aparelho pode necessitar de um arejamento suplementar de, por exemplo, uma abertura de uma janela ou um arejamento mais eficaz aumentando a potência da aspiração mecânica se a mesma existe.

Ligação para o fornecimento de gás

A ligação para o gás deve ser feita de acordo com as normas vigentes. O aparelho sai da fábrica aprovado e regulado para o tipo de gás indicado na etiqueta, que está na protecção inferior perto do tubo de ligação ao gás. Certifique-se que o gás a utilizar seja o mesmo que está indicado na etiqueta. Caso contrário, realize todas

as operações como estão indicadas no capítulo "Adaptação aos diversos tipos de gás".

A fim de obter o máximo rendimento com um mínimo de consumo, assegure-se que a pressão de alimentação de gás está de acordo com os valores indicados na tabela das "Injectores".

Caso a pressão do gás aplicado seja diferente (ou variável) da que está prevista, é necessário instalar nos tubos de entrada, um regulador de pressão apropriado.

A utilização de reguladores de pressão para gás líquido (GLP) é consentida desde que estes estejam em conformidade com a norma.

Na zona terminal do tubo, com uma porca com rosca de 1/2", monte o ajustamento entre as componentes conforme a representação na Fig. 4.

Ligação

Executar a ligação à instalação de gás através do tubo metálico rígido com as ligações, ou então com tubo flexível de aço inox de acordo com as normas vigentes. A ligação de entrada do gás ao aparelho é de rosca de 1/2". Executar a ligação evitando a proximidade de outro aparelho.

IMPORTANTE: Depois de terminada a instalação, verifique todas as ligações usando água com sabão e nunca uma chama.

Fig. 4

Ligação eléctrica

Modello com acendedor: A ligação eléctrica deve ser efectuada conforme as normas e leis em vigor.

Antes de efectuar a ligação, confirme se:

• A tensão da rede coincide com a do aparelho.
• O dijuntor suporta a carga eléctrica do aparelho (ver etiqueta de características)
• A alimentação eléctrica efectua-se através de uma tomada de terra, seguindo as normas vigentes.
• A tomada e o dijuntor respectivo, são de fácil acesso após a placa instalada.

Ligar o cabo de alimentação a uma ficha adequada para a potência máxima da placa e para a tomada da instalação. Assegure-se que possui uma tomada com terra em condições.

Se deseja a ligação directa à rede, é necessário interpôr entre o aparelho e a rede, um interruptor automático com uma abertura mínima, entre contactos de 3 mm, dimensionada à carga e conforme as normas em vigor. Ocabo de terra amarelo/verde, não deverá ser interrompido pelo interruptor.

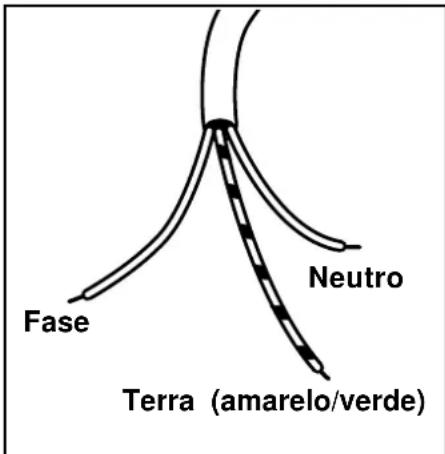

O cabo de fase de côr castanha (que vém do do terminal 'L', da caixa de ligações), deve ser ligado à fase da rede de alimentação.

O cabo de alimentação deve posicionar-se, por forma a que nenhum ponto do mesmo atinja uma temperatura a 50º acima da temperatura ambiente.

Substituição do cabo de alimentação

Em caso de ser necessária a substituição do cabo de alimentação, dever-se-á utilizar cabo do tipo:

• H05 RR-F
• H05V2V2-F T90

adaptado à carga e à temperatura do local de funcionamento, sendo igualmente necessário que o fio de terra amarelo/verde seja 2 cm mais largo que os fios de fase e neutro (Fig. 5).

Uma vez concluída a ligação, testar os elementos do aquecimento fazendo-os funcionar durante 3 minutos.

O fabricante declina toda a responsabilidade no caso de desrespeito destas normas.

Fig. 5

Adaptação aos diferentes tipos de gás

A placa está preparada para funcionar com gás liquefeito (butano-propano). Nas pressões de 28-30 mbar (butano) - 37 mbar (propano).

Para adaptar a placa ao funcionamento com gás natural, apenas será necessário substituir o injector por outro adequado ao novo tipo de gás. Os queimadores não necessitam de regulação de ar primário.

Substituição dos injectores

1. Retirar as grelhas. Retirar as tampas e os espalhadores dos bicos.
2. Com uma chave de bocas de 7 desaparafusar e retirar os injectores (Fig. 6) substituindo-os com aqueles correspondentes ao tipo de gás que vai ser utilizado (ver quadro).
3. Voltar a montar as partes, efectuando as operações descritas mas na ordem inversa.
4. Substituir depois a etiqueta da tara com aquela correspondente fornecida em dotação.

Caso a pressão do gás empregue seja diferente (ou variável) da prevista é necessário instalar sobre os tubos de entrada um regulador de pressão adequado. Se se utilizarem reguladores de pressão para o GLP, estes devem estar em conformidade com a norma nacional em vigor.

Regulação do mínimo

Para a regulação do mínimo, proceda da seguinte forma.

1. Ligue o bico de gás como descrito anteriormente.
2. Coloque a torneira na posição de chama mínima.
3. Extraia os botões.

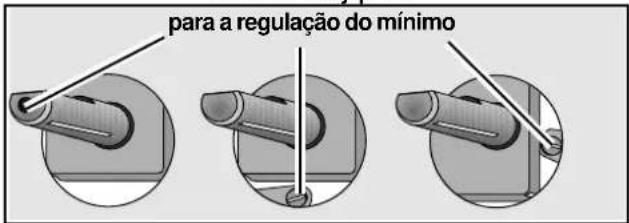

4. Desaparafuse a válvula by-pass como indicado na figura 7.
5. Para substituir o gás metano por gás GPL, aperte a válvula by-pass até ao fundo, no sentido dos ponteiros do relógio.
6. Contudo, se pretender substituir o gás GPL por gás metano, desaparafuse a válvula by-pass em cerca de 1/4 de volta (para o queimador de coroa tripla desaparafuse a válvula em cerca de 1/2 volta).

TIPO DE GÁS	TIPO QUEIMADOR	DIÂMETRO INJECTORES 1/100 MM	POTÉNCIA TÉRMICA NOMINAL kW	POTÉNCIA TÉRMICA REDUZIDA kW	ALCANCE NOMINAL em		PRESSÃO NOMINAL mbar
					m^3 /h	g/h
GÃS NATURAL (Metano)	Rápido	119	3,0	0,75	0,286	-	20
	Semi-rápido	96	2,0	0,45	0,180	-
	Auxiliar	70	1,0	0,33	0,095	-
GÃS GLP (Butano/ Propano)	Rápido	86	2,8	0,75	-	202	28-30/37
	Semi-rápido	71	2,0	0,45	-	144
	Auxiliar	50	1,0	0,33	-	72

Fig. 6

Válvula do by-pass

Fig. 7
- Em todo o caso, o resultado deverá ser uma pequena chama homogénea e estável em toda a coroa do bico de gás.

1. Finalmente verifique se, rodando rapidamente a torneira da posição máxima à posição mínima, não ocorre a extinção do bico de gás.

Queimador	∅ Passagem de torneira
Auxiliar	28
Semi-rápido	32
Rápido	42

Encastre nos móveis de cozinha

A = Queim. auxiliar

SR = Queim Semi-rápido

R = Queim. Rápido

Estas placas estão previstas para encastrar em móveis de cozinha por módulos, tendo uma profundidade entre 550 e 600 mm e características apropriadas.

Estas placas estão projectadas de modo a ser encastradas em um móvel cujas paredes não superior, em altura, à la superfície de trabalho.

Uma eventual pared lateral, direita ou esquerda, superior em altura à la superficie de trabalho, deve estar à 100 mm mínimo do corte para encastrar.

Dimensões (Fig. 8 e 9)

Fixação

As placas de encastrar podem ser montadas num móvel que tenha uma abertura para encastrar das dimensões que estão illustradas na Fig. 10.

1. Antes de montar a placa no corte respectivo na parte superior do móvel, posicionar a guarnição de vedação que é fornecida sobre os rebordos do corte, tendo cuidado para que os extremos se unam sem se encaixarem.
2. Colocar a placa no corte, verificando se está bem centrada.
3. Fixar a placa no móvel com os encaixed próprios (Fig. 11)
4. A pressão dos parafusos é suficiente para o encaixe, e caso se exceda, a guarnição pode até mesmo ser facilmente retirada.

O bordo da placa faz pressão dos dois lados, o que oferece garantias absolutas contra a infiltração de líquidos.

As dimensões estão indicadas en millimetros

Possibilidade de encastrar

Sobre o móvel base com porta

É necessário que na construção do móvel, tenham sido tomadas as devidas precauções de modo a evitar possíveis contactos com a caixa da placa depois de aquecida. A solução que se aconselha, a fim de evitar este inconveniente, está ilustrada na Fig. 12.

O painel, que está debaixo da placa, deve ser facilmente removível, a fim de permitir que se bloqueie e desbloqueie a placa de acordo com as exigências da assistência técnica.

Sobre o móvel base com forno

O espaço vazio deve ter as dimensões descritas na Fig. 9, e deve estar munido de suportes para permitir uma ventilação eficaz. A fim de evitar aquecimentos excessivos deve fazer-se a instalação como está nas Fig. 13 e 14.

Devido a motivos eléctricos, as ligações eléctricas da placa e do forno devem ser feitas separadamente. Assim, facilitar-se-á também a extracção do forno.

Armários ou chaminés de aspiração estar a 650 mm no mínimo da placa de cozedura (figura 10).

As dimensões estão indicadas en millimetros

a) Painel do móvel desmontável b) Espaço útil para eventuais ligações

Fig. 12

Fig. 13

Fig. 14

Assistência Técnica e Peças Originais

Este aparelho, ao sair da fábrica, foi ensaiado e afinado por especialistas por forma a dar os melhores resultados em funcionamento. Qualquer reparação ou afinação que se torne necessária, deve ser feita com o máximo cuidado e atenção.

Por este motivo, recomendamos que se dirija ao Agente que efectuou a venda, ou ao nosso Centro de Assistência

mais próximo, especificando o tipo de anomalia, o modelo do aparelho (Mod.), o número do produto (Prod. No.) e o número de série (Ser. No.). Estes dados encontram-se na etiqueta que se encontra no saco dos injectores fornecido.

As peças de substituição originais, certificadas pelo fabricante do aparelho e detentoras deste símbolo, encontram-se apenas disponíveis nos nossos Centros de Assistência Técnica ou em lojas de peças autorizadas.

Electrolux

Distriparts

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.

O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.

Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL

21 440 39 39

SERVIÇO DE APOIO AO CLIENTE

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura de compra.
2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.
3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.
4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos provocados por condições atmosféricas adversas; Inter-venções por pessoal técnico não autorizado pelo ELECTROLUX SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e explicações de funcio-namento; Danos no esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.

• MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
• INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.

NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal autorizado o presente certificado junto da factura legal de compra do aparelho devidamente preenchida.

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste manual, para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

• A garantia do seu aparelho tem início na data em que adquiriu o aparelho, a qual terá como prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de trabalho e peças existente no seu novo país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residência.
  As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

www.electrolux.com
Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
