NVR-6340 MDGS - Micro-ondas NEVIR - Manual de utilização gratuito

Tipo de Produto	Micro-ondas Embutido com Grelhador
Marca	Nevir
Modelo	NVR-6340 MDGS
Capacidade	20 litros
Dimensões Externas (L x P x A)	592 mm x 313 mm x 376 mm
Dimensões da Cavidade do Forno (L x P x A)	315 mm x 211 mm x 296 mm
Peso	Aprox. 12,5 kg
Alimentação Elétrica	230V ~ 50Hz, 1080W
Potência do Micro-ondas	700W
Potência do Grelhador	800W
Frequência de Operação	2450 MHz
Modos de Cozedura	Micro-ondas (10-100% de potência), Grelhador (G-1, G-2), Combinado (C-1, C-2), Descongelamento Automático, Menu Automático
Tipo de Controlo	Painel eletrónico com botões e visor LED
Bloqueio de Segurança para Crianças	Sim - bloquear/desbloquear premindo Micro/Grill e Clock/Timer simultaneamente durante 2 segundos
Relógio/Temporizador	Relógio digital 24 horas com função de temporizador (início retardado)
Programas de Menu Automático	6 programas: Arroz, Legumes, Massas, Carne, Frango, Peixe
Descongelamento	Descongelamento automático por peso até 2 kg
Luz Interior	Sim - substituível por agente de assistência autorizado
Acessórios Incluídos	Tabuleiro de vidro, anel giratório, grelha de grelhador
Instruções de Limpeza	Limpar o interior e exterior com detergente suave e pano húmido; não deixar entrar água nas aberturas de ventilação
Folga de Instalação	10 cm na parte traseira, 15 cm nas laterais, 30 cm acima; não obstruir as aberturas
Características de Segurança	Sistema de bloqueio de segurança da porta, desligamento automático, ficha com terra
Cabo de Alimentação	Fixo com 3 condutores (Terra, Neutro, Fase)
Eliminação	Não descartar como lixo indiferenciado; recolha separada para REEE

Perguntas frequentes - NVR-6340 MDGS NEVIR

Como ajusto o relógio no NVR-6340 MDGS?

Prima Clock/Timer, depois use Time+ e Time- para definir a hora. Prima Clock/Timer novamente para definir os minutos, e prima Clock/Timer mais uma vez para confirmar.

Que tipo de utensílios é seguro usar neste micro-ondas?

Use apenas utensílios seguros para micro-ondas, como vidro, cerâmica e plástico próprio para micro-ondas. Não use panelas de metal, pratos com bordas metálicas ou melamina.

Como uso a função de descongelamento automático?

Prima Micro/Grill até aparecer dEF, depois use Time+ e Time- para introduzir o peso dos alimentos (máx. 2 kg). Prima Start/Reset para iniciar o descongelamento.

Posso usar metal neste micro-ondas?

Não. Panelas de metal, pratos com cabos metálicos e folha de alumínio podem causar arcos elétricos e danificar o forno. Apenas utensílios seguros para micro-ondas são permitidos.

Como limpo o micro-ondas?

Limpe o interior e exterior com um pano húmido macio e detergente suave. Não use produtos de limpeza abrasivos. Lave o tabuleiro de vidro e o anel giratório em água morna com sabão. Remova odores aquecendo água com sumo de limão no micro-ondas durante 5 minutos.

O que faz o bloqueio de segurança para crianças e como ativá-lo?

O bloqueio de segurança para crianças impede a operação acidental. Para ativar, prima Micro/Grill e Clock/Timer simultaneamente durante 2 segundos. Repita para desbloquear.

Como cozinhar rapidamente por 1 minuto na potência máxima?

Basta premir Start/Reset uma vez. O forno começará a cozinhar a 100% de potência de micro-ondas durante 1 minuto.

O que devo fazer se o forno não ligar?

Verifique se o forno está devidamente ligado, a porta está totalmente fechada e o disjuntor não disparou. Se o problema persistir, contacte um agente de assistência autorizado.

Como defino o temporizador para cozinhar com início retardado?

Primeiro acerte o relógio. Depois prima Clock/Timer para definir a hora de início, selecione a potência e o tempo de cozedura e prima Start/Reset. O forno iniciará automaticamente à hora programada.

Quais são os modos de grelhador e combinado?

Os modos de grelhador são G-1 (85% grelhador) e G-2 (50% grelhador). Os modos combinados são C-1 (55% micro-ondas + 45% grelhador) e C-2 (30% micro-ondas + 70% grelhador). O tempo máximo é de 60 minutos.

MANUAL DE UTILIZADOR NVR-6340 MDGS NEVIR

FUNCIONA, ENTONCES CONTACTE CON SU AGENTE DE SERVICIO

AUTORIZADO

NOTA:

DIAGRAMA DE FUNCIONES

(DIAGRAMA ESQUEMÁTICO)
(CONDIÇÃO DE PORTA ABERTA, COZIMENTO DESLIGADO)

(SWA: INTERRUPTOR DE ENTREFECHAMENTO PRIMÁRIA
L: LÂMPADA)
(SWB: INTERRUPTOR DE ENTREFECHAMENTO SECUNDÁRIA
FM: MOTOR DE VENTILAÇÃO)
(SWC: INTERRUPTOR DE ENTREFECHAMENTO DE MONITOR
H: AQUECEDOR)
(CIRCUITO SUJEITO AO ALTERAÇÕES SEM AVISO PRÉVIO)

(DIAGRAMA ESQUEMÁTICO)
(CONDIÇÃO DE PORTA ABERTA, COZIMENTO DESLIGADO)

(SWA: INTERRUPTOR DE ENTREFECHAMENTO PRIMÁRIA
L: LÂMPADA)
(SWB: INTERRUPTOR DE ENTREFECHAMENTO SECUNDÁRIA
FM: MOTOR DE VENTILAÇÃO)
(SWC: INTERRUPTOR DE ENTREFECHAMENTO DE MONITOR
H: AQUECEDOR)
(CIRCUITO SUJEITO AO ALTERAÇÕES SEM AVISO PRÉVIO)

Microondas Eletrônica de 20 Litros Manual de Instrução de Usuário

NVR-6340 MDGS

Leia as Instruções atentamente e Guarde para Consulta Futura

• ADVERTÊNCIA: quando o aparelho é operado no modo da combinação, as crianças só podem utilizar o forno sob a supervisão de adultos devido às temperaturas geradas;
• ADVERTÊNCIA: se a porta ou as travas da porta estiverem danificadas, o forno não deve ser operado até que tenha sido reparado por alguém competente;
• ADVERTÊNCIA: é perigoso qualquer pessoa que não seja competente que execute qualquer serviço ou reparo, que envolva a remoção da tampa que protege contra a exposição à energia de microondas;
• ADVERTÊNCIA: líquidos e outros alimentos não devem ser aquecidos em recipientes lacrados, visto que podem explodir.
• ADVERTÊNCIA: Só permita as crianças utilizarem o forno sem supervisão quando tiverem sido dadas as instruções adequadas para que possam usar o forno de maneira segura e entendam os riscos do uso inadequado;
• Utilize apenas utensílios adequados para uso em fornos de microondas;
• Quando aquecer alimentos em recipientes de plástico ou de papel, fique atento ao forno devido à possibilidade de ignição;
• Se for observada fumaça, desligue ou tire o aparelho da tomada e mantenha a porta fechada para abafar qualquer chama;
• O aquecimento de bebidas no microondas pode resultar em fervura eruptiva retardada, portanto, cuidado quando manusear o recipiente;
• O conteúdo de mamadeiras e botes de comida de bebé deve ser mexido ou batido e a sua temperatura checada antes de ser consumido para evitar queimaduras;
• Ovos com casca e cozidos não devem ser aquecidos em fornos de microondas, já que eles podem explodir mesmo após o término do aquecimento com microondas;
• O forno deve ser limpo regularmente e todo depósito de alimento deve ser removido;
• Não manter o forno limpo pode levar à deterioração da superfície, o que poderia afetar adversamente a vida do aparelho e possivelmente resultar numa situação de risco;
• Se o cabo de força for danificado, deve ser substituído pelo fabricante, seu representante de assistência técnica ou pessoas similarmente qualificadas para evitar riscos.
• A temperatura das superfícies acessíveis pode ser alta quando o aparelho estiver funcionando.

ESPECIFICAÇÕES

Potência de consumo:

Saída:

Aquecedor de Grill:

Frequência de funcionamento:

Dimensões externas:

Dimensões da Cavidade do forno:

Capacidade do Forno:

Peso Descarregado:

230V \~ 50Hz, 1080W

700W

800W

2.450 MHz

1. Se o forno não executará completamente, o display não aparece ou desaparece:

a) Verifique se o forno está ligado de forma segura. Se não está, remova a ficha da tomada, aguarde 10 segundos e ligue-o novamente de forma segura.

b) Verifique se as instalações para fusível queimado ou disjuntor desarmado principal. Se estas parecem estar

funcionandas corretamente, teste a tomada cc outro aparelho.

1. Se a potência de microondas não funciona: a) Verifique se o temporizador está definido. b) Verifique se a porta está bem fechada para e as travas de segurança. Caso contrário, a ene microondas não fluirá no forno.

SE NENHUMA DAS ANTERIORES RETIFICA O PROBLEMA, ENTÃO ENTRE EM CONTATO COM O AGENTE DE SERVIÇO AUTORIZADO.

Nota:

O aparelho é para o uso doméstico para aquecer alimentos e bebidas usando a energia eletromagnética e apenas para o uso interno

O forno de microondas podem causar interferência ao seu rádio, TV ou equipamento semelhante. Quando a interferência contece, ela pode ser eliminada ou reduzida pelos procedimentos seguintes.

a. Limpe a porta e lacre a superfície do forno.
b. Coloque o rádio, TV, etc, o mais distante possível do seu forno de microondas.

c. Use uma antena instalada corretamente para o seu rádio, TV, etc, para obter a recepção do sinal forte.

INSTALAÇÃO

1. certifique que todos os materiais de embalagem são removidos do interior da porta.
2. Inspezione o forno depois de desembalar para qualquer dano visual, tal como:

Porta Desalinhada

Porta Danificada Bocas ou Buracos na janela para observação e na tela

Bocas na cavidade

Se qualquer das situações anteriormente mencionadas é visível, NÃO utilize o forno.

1. Este forno de microondas pesa 15,5 kg e d colocado na superfície horizontal bastante for suportar o peso.
2. O forno deve ser colocado longe de temperatu vapor.
3. NÃO coloque nada em cima do forno.
4. NÃO remova a haste do prato giratório. 7 acontece com qualquer aparelho, a supervis atenção é necessária quando utilizado por crianças

ADVERTÊNCIA - ESTE APARELHO DEVE SER ATERRADO

1. A tomada deve ser no acesso fácil do cabo de alimentação
2. Este forno requere 1,5 KVA para a sua entrada.

consulta com o engenheiro de serviço é aconselhável quando instala o forno.

ATENÇÃO: Este forno é protegido internam e fusível de AC 250V, 10 Amp

IMPORTANTE

Os fios do cabo de alimentação são coloridos de acordo com o código seguinte:

Verde e amarelo : Terra

Azul : Neutro

Castanho : Carregado/Corrente

Como os cores dos fios do cabo de alimentação do aparelho talvez não correspondem com os cores que i os terminais na tomada, proceda na forma seguinte:

O fio de cor verde-e-amarelo deve ser ligado ao terminal da tomada que é marcado com a letra E ou pelo s terra de cor verde de verde-e-amarelo.
O fio de cor azul deve ser ligado ao terminal que é marcado com a letra N ou de cor preto.
O fio de cor castanho deve ser ligado ao terminal que é marcado com a letra L ou de cor vermelha.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

• ADVERTÊNCIA: quando o aparelho é operado no modo da combinação, as crianças só podem utilizar o forno sob a supervisão de adultos devido às temperaturas geradas; (somente para o modelo com a função de grill)
• ADVERTÊNCIA: se a porta ou as travas da porta estiverem danificadas, o forno não deve ser operado até que tenha sido reparado por alguém competente;
• ADVERTÊNCIA: é perigoso qualquer pessoa que não seja competente que execute qualquer serviço ou reparo, que envolva a remoção da tampa que protege contra a exposição à energia de microondas;
• ADVERTÊNCIA: líquidos e outros alimentos não devem ser aquecidos em recipientes lacrados, visto que podem explodir.
• ADVERTÊNCIA: Só permita as crianças utilizarem o forno sem supervisão quando tiverem sido dadas as instruções adequadas para que possam usar o forno de maneira segura e entendam os riscos do uso inadequado;
• O forno deve ter o fluxo de ar suficiente. Mantenha espaço de 10 cm na parte traseira, 15 cm em ambos os lados e 30 cm na parte superior do forno. Não remova os pés do forno, não bloqueie as ventilações de ar do forno.
• Utilize apenas utensílios adequados para uso em fornos de microondas;
• Quando aquecer alimentos em recipientes de plástico ou de papel, fique atento ao forno devido à possibilidade de ignição;
• Se for observada fumaça, desligue ou tire o aparelho da tomada e mantenha a porta fechada para abafar qualquer chama;
• O aquecimento de bebidas no microondas pode resultar em fervura eruptiva retardada, portanto, cuidado quando manusear o recipiente;
• O conteúdo de mamadeiras e botes de comida de bebé deve ser mexido ou batido e a sua temperatura checada antes de ser consumido para evitar queimaduras;
• Ovos com casca e cozidos não devem ser aquecidos em fornos de microondas, já que eles podem explodir mesmo após o término do aquecimento com microondas;
• Quando limpar as superfícies da porta, das travas da porta, da cavidade do forno, utilize apenas sabão ou detergentes suaves e não abrasivos, aplicados com uma esponja ou um pano macio.
• O forno deve ser limpo regularmente e todo depósito de alimento deve ser removido;
• Não manter o forno limpo pode levar à deterioração da superfície, o que poderia afetar adversamente a vida do aparelho e possivelmente resultar numa situação de risco;
• Se o cabo de força for danificado, deve ser substituído pelo fabricante, seu representante de assistência técnica ou pessoas similarmente qualificadas para evitar riscos.

INSTRUÇÕES DE SEGURANÇA PARA USO GERAL

Listados abaixo são, como acontece com todos os aparelhos, as regras determinadas a seguir e guardas de segurança para garantir o desempenho superior deste forno:

1. Sempre tem o prato de vidro, as armas giratórias, junção e suporte giratório no lugar durante a operação do forno.
2. Não utilize o forno por qualquer outro motivo exceto a preparação de alimentos, como para secar roupas, papel, ou qualquer outro produto não alimentar ou para fins de esterilização.
3. Não opere o forno quando está vazio. Isso pode danificar o forno.
4. Não utilize a cavidade do forno para qualquer tipo de armazenamento, como papeis, livros de culinária, etc.

5. Não cozinhe qualquer alimento envolvido por uma membrana, como gemas de ovo, batatas, fígados de galinha, etc, sem primeiro ser perfurado várias vezes com um garfo.

6. Não insira nenhum objeto nas aberturas no gabinete externo.

7. Em qualquer momento, não remova as partes do forno, como pés, junção, parafusos, etc.
8. Não cozinhe alimentos diretamente no prato de vidro. Coloque os alimentos em / sobre utensílio adequada antes de colocá-los no forno.
9. IMPORTANTE – NÃO UTILIZE UTENSÍLIO DE COZINHA NO SEU FORNO DE MICROONDAS

Não utilize frigideira de metal ou louças com alças de metal.

Não utilize algo com borda de metal.

Não utilize pegadores de arame cobertos por papel dos sacos de plástico.

Não utilize louças de melamina, porque elas contêm o material que absorverá energia de microondas. Isso pode causar gretadura ou queima das louças e vai diminuir a velocidade de cozimento.

Não utilize Louça Centura. O esmalte não é adequado para uso em microondas. Copos de alça fechada de Corelle Livingware não devem ser utilizados.

Não cozinhe num recipiente com a abertura limitada, tais como garrafas plásticas ou frasco de óleo de salada, pois elas podem explodir se aquecidos em forno de microondas.

Não utilize carne convencional ou termômetros de doces.

Há os termômetros disponíveis especificamente para cozinhar no microondas. Estes podem ser utilizados.

1. Os utensílios de microondas devem ser utilizados apenas de acordo com as instruções do fabricante.

2. Não tente fritar alimentos neste forno.

3. Lembre-se que o forno de microondas só aquece o líquido em recipiente e não o recipiente próprio. Por isso, mesmo que a tampa do recipiente não esteja quente ao

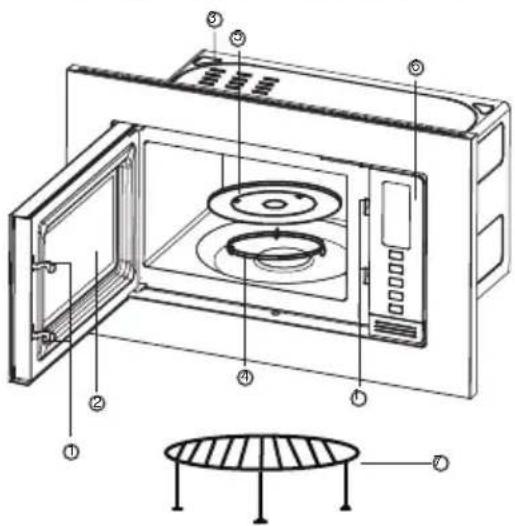

DIAGRAMA DE COMPONENTE

toque, quando o retire do forno, lembre-se que o alim dentro pode liberar a quantidade mesma de vapor e / quando a tampa é removida como no cozimento conv

1. Sempre verifique a temperatura dos alimentos co próprio, especialmente se aquecer ou cozinhar alime para bebés. E aconselhável não consumir alimentos / diretamente do forno, mas os deixe repousar por alguémexa os alimentos / líquidos para distribuir o calor igu 14. Os alimentos que contenham mistura de gordura exemplo, gado, devem ficar no forno por 30-60 segunt ter desligado. Assim permite a mistura resolver e prev quando a colher é colocada no alimento / líquido ou o adicionado.
2. Quando preparar / cozinhar alimento / líquido, lem certos alimentos, por exemplo, pudins do Natal, geléi picada, que aquecem muito rapidamente. Quando aq cozinhar alimentos com gordura ou açúcar, não utilize de plástico.
3. O utensílio de cozimento pode tornar-se quente p calor transferido do alimento aquecido. É especialme se o envoltório plástico tem vindo a cobrir a parte sup do utensílio. Luvas podem ser necessárias para manu utensílio.
4. Para reduzir o risco de incêndio na cavidade do fo (A) Não cozinhe alimentos demasiados. Cuidadosam forno de microondas se papel, plástico ou outros mat combustíveis são colocados dentro do forno para fac cozimento.
   (B) Retire pegadores de arame de sacos antes de os forno.
   (C) Se os materiais dentro do forno acenderão, mante forno fechada, desligue o forno no interruptor da pare a força no painel de fusível ou disjuntore.

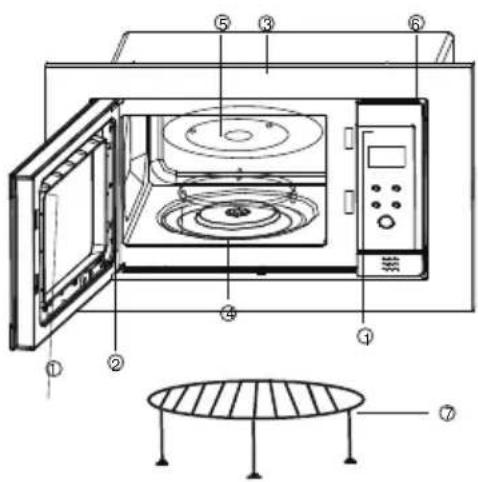

(1) Sistema de Trava de Segurança
(2) Janela para Observação
(3) Ventilações de Ar do Forno
(4) Anel Giratório
(5) Prato de Vidro
(6) Painel de Controle
(7) Grelha

Painel de Controle

INSTRUÇÕES DE OPERAÇÃO

1. COZIMENTO SIMPLES

Pressione INICIAR / REPOR para começar a cozimento para um minute /10 segundos ou 10 minutos com 100% potência de microondas. Cada vez que pressione significa aumentar o tempo de cozimento de 1 minuto, 10 segundos ou 10 minutos, o tempo máximo é de 30 minutos. Após o término do cozimento, soará cinco bips para lembrar.

Pressione e segure a tecla "INICIAR / REPOR" por 2 segundos para parar.

2. COZIMENTO DE MICROONDAS

(A) Método de cozimento rápido

(Por exemplo: Seleccione a potência de 100% para cozinhar alimentos por 5 minutos.)

a) defina o tempo "5:00"

b) Pressione o botão "Iniciar / Repor"

(B) Controle com mão

(Por exemplo: Seleccione a potência de 70% para cozinhar alimentos por 10 minutos)

a) Pressione "Micro / Grill" para seleccionar a potência de 70%.

b) Pressione o botão de tempo para definir o tempo de cozimento "10:00"

c) Pressione o botão "Iniciar / Repor".

Você pode pressionar "Micro / Grill" para seleccionar a potência.

	yalpsiD ossaP	Potência de
		001 01P 1 %
	2	%07 7P
	3	%05 5P
	4	%03 3P
	5	%01 1P

3. FUNÇÃO DE AUTO DESCONGELAMENTO

Você precisa de pressionar "1Min" (1,0 kg) e "10 Seg" (0,1 kg) de acordo com o peso do alimento. O forno pode seleccionar o programa de descongelamento e iniciar o descongelamento automaticamente.

Por exemplo: descongelar alimentos congelados de 0,4 kg

1) Pressione "Micro / Grill" para seleccionar a função de descongelamento, o display irá mostrar "dEF".

2) Defina o peso "0,4 kg" por pressionando os botões "1 Min" e "10 Seg".

3) Pressione o botão " Iniciar / Repor ".

Observação: o peso máximo é de 2 kgs.

4. FUNÇÃO DE COZIMENTO DE GRILL/COMBINAÇÃO

Esta função tem quatro modos, você pode escolher o modo preferido, pressionando o botão "Micro / Grill". (O tempo máximo é de 59'50" minutos)

Modo 1: potência de grill de 85%, o display irá mostrar "G-1".

Modo 2: potência de grill de 50%, o display irá mostrar "G-2".

Modo 3: Cozimento de combinação I (55% microondas + 45% grill), o display irá mostrar "C-1".

Modo 4: Cozimento de combinação II (30% microondas + 70% grill), o display irá mostrar "C-2".

Na operação de grill (exclusivamente grill de combinação), o procedimento parará automaticamente e soará dois bips para você lembrar em virar o alimento na metade do tempo do cozimento. Feche a porta do forno depois de virar o alimento, e pressione o botão "Iniciar / Repor", o cozimento vai continuar; se você não quer virar o alimento, o forno vai continuar o cozimento automaticamente depois da pausa de um minuto.

5. INICIAR E REPOR

1) Estado da porta aberta
Pressione o botão "Iniciar / Repor" para cancelar o programa da definição ou do cozimento.
2) Estado da porta fechada
Pressione o botão "Iniciar / Repor" para começar o cozimento após a definição do programa do cozimento. Pressione o botão "Iniciar / Repor" para continuar o cozimento quando o cozimento está no estado de pausa.
Pressione o botão "Iniciar / Repor" para parar a operação quando o forno está no funcionamento.

6. TRAVAMENTO PARA CRIANÇAS

Para activar o travamento para crianças, pressione os botões "1 Min" e "10 Seg" ao mesmo tempo por 2 segundos.

Depois, que pressione qualquer botão é inútil. Se pressionar os botões "1Min" e "10 Seg" ao mesmo tempo por 2 segundos novamente, irá destravar esta função

CUIDADO DO SEU FORNO DE MICROONDAS

1. Desligue o forno e retire a ficha da tomada de parede antes de limpar.
2. Mantenha o interior do forno limpo. Quando respingos de alimentos ou derramamentos de líquidos aderem às paredes do forno, esfregue com um pano úmido. O uso de detergentes ou abrasivos fortes não é recomendado.
3. A fora superfície do forno deve ser limpa com pano úmido. Para evitar danos às peças de operação dentro do forno, a água não deve ser penetrada nas aberturas de ventilação.
4. Não permita que o painel de controle fique molhado. Limpe com um pano macio e úmido, Não utilize detergentes, abrasivos ou limpadores salpicos no painel de controle.
5. Se o vapor acumula dentro ou a volta do exterior da porta do forno, esfregue com um pano suave. Isto pode acontecer quando o forno é operado sob condições de alta umidade e de forma alguma indica o mau funcionamento do aparelho.
6. As vezes é necessário remover o prato de vidro para limpar. Lavar o prato na água quente de sabão ou na máquina de lavar louça.
7. O anel giratório e o assoalho da cavidade do forno devem ser limpos regularmente para evitar o barulho excesso. Esfregue simplesmente a superfície inferior do forno com água de detergente suave ou limpador de vidros e seca. O anel giratório pode ser lavado na água de sabão suave ou na máquina de lavar louça. Vapor culinária recolhe durante o uso repetido, mas de forma alguma afeta a superfície inferior ou as rodas do anel giratório.

Quando remove o anel giratório do assoalho da cavidade para a limpeza, certifique repô-lo na posição correcta.

1. Remove odores do seu forno por combinar um copo de água com o suco e a casca de limão numa tigela profunda para microondas. Microondas por 5 minutos, limpe perfeitamente e seque com um pano macio.

2. Quando torna-se necessário para substituir a luz do forno, por favor consulte um fornecedor para o ter substituído.

ATENÇÃO: Os passos seguintes são apenas para os modelos de Forno de Microondas com o estrutura embutida de Conjunto de Peças

1. Depois de tirar todos os acessórios fora do forno de microondas, vire o forno para trás e mantenha a base do forno em frente de vocês.

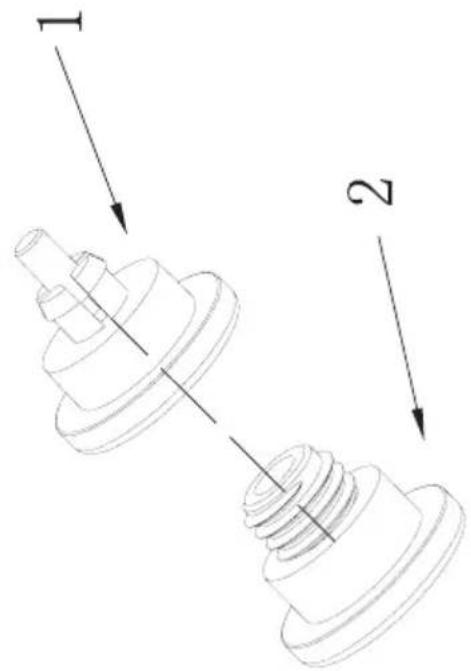

2. Remova os pés ajustáveis (Fig. N.º 2) do saco plástico e parafusá-los na porta (Fig. N.º 1), um por um.
3. Depois de que todos os 4 pés estão instaladas, vire o forno de microondas por cima nos seus pés para verificar se os pés ajustáveis são horizontais.
   Se o forno de microondas for instável, ajuste os pés por os enroscar para cima ou para baixo consequentemente.

(DIAGRAMA ESQUEMÁTICO)
(CONDIÇÃO DE PORTA ABERTA, COZIMENTO DESLIGADO)

(SWA: INTERRUPTOR DE ENTREFECHAMENTO PRIMÁRIA
(SWB: INTERRUPTOR DE ENTREFECHAMENTO SECUNDÁRIA
(SWC: INTERRUPTOR DE ENTREFECHAMENTO DE MONITOR
(CIRCUITO SUJEITO AO ALTERAÇÕES SEM AVISO PRÉVIO)
L: LÂMPADA)
FM: MOTOR DE VENTILAÇÃO)
H: AQUECEDOR)

Este símbolo indica que cuando o utilizador final desejar descartar este produto, poderá ser enviado para instalações de coleção e separação para recuperação e reciclagem. Ao separar estes produtos de outros resíduos doméstico, o volumen de resíduos enviados para os incineradores é reduzido e os recursos naturais serão conservados. Da mesma forma deve remover baterias e / ou acumuladores usados antes da entrega dos REEE através dos canais do recolha selectiva previstos para este efeito (distribuidores e / ou instalações de Autoridades Locais)
