AD769BE1 - Exaustor BRANDT - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	BRANDT
Modelo	AD769BE1
Alimentação elétrica	220-240 V monofásico, 10 ou 16 A
Número de velocidades	4 velocidades
Iluminação	Lâmpada halógena G4 20W 12V
Modos de funcionamento	Evacuação externa ou recirculação
Filtro de gordura	Filtro cassete metálico, lavável na máquina de lavar louça
Filtro de carvão ativado	Opcional, a substituir todos os anos ou 120 h
Distância mínima do plano de cozimento	70 cm mínimo
Diâmetro do duto de evacuação	125 mm (mínimo), adaptador fornecido
Tipo de chaminé	Telescópica
Manutenção dos filtros	A cada 30 h de utilização para filtros cassete
Manutenção da superfície externa	Água com sabão, sem produtos abrasivos
Instruções importantes de segurança	Desligar antes da manutenção; não flambar sob o exaustor; ventilar se uso simultâneo com aparelhos a combustível
Instalação elétrica	Ligação por tomada normalizada CEI 60083, acessível após instalação
Serviço pós-venda	Contactar o revendedor ou um profissional autorizado; peças originais certificadas
Meio ambiente	Materiais recicláveis; cumprimento da diretiva REEE

Perguntas frequentes - AD769BE1 BRANDT

Qual é a distância mínima entre o exaustor e o plano de cozimento?

A distância mínima é de 70 cm entre o plano de cozimento e a parte mais baixa do exaustor. Se as instruções do seu plano de cozimento especificarem uma distância maior, esta deve ser respeitada.

Como limpar os filtros do exaustor?

Os filtros cassete devem ser limpos a cada 30 horas de utilização aproximadamente (pelo menos uma vez por mês). Podem ser lavados na máquina de lavar louça na posição vertical. Use água quente e um detergente suave, depois enxague e seque cuidadosamente antes de recolocar.

Quando substituir o filtro de carvão?

O filtro de carvão ativado (opcional) deve ser substituído a cada 120 horas de utilização aproximadamente, ou pelo menos uma vez por ano conforme o uso. Para substituir, remova os filtros cassete, coloque o filtro de carvão sobre o filtro cassete do lado interior do exaustor e encaixe as varetas de fixação.

Como substituir a lâmpada do exaustor?

Antes de qualquer intervenção, desligue o exaustor da tomada ou desligue o disjuntor. Retire a tampa e substitua a lâmpada halógena por uma G4 20W 12V. Recoloque a tampa no sentido inverso.

O exaustor não funciona, o que fazer?

Verifique se a alimentação elétrica está presente (sem corte de energia). Certifique-se de que uma velocidade foi selecionada. Se o exaustor parou durante o funcionamento, verifique se o disjuntor omnipolar não disparou.

Como instalar o exaustor em modo de evacuação?

Certifique-se de ter uma saída para o exterior. Ligue o exaustor a essa saída através de um duto de evacuação com pelo menos 125 mm de diâmetro. Utilize o adaptador fornecido se necessário. Monte a válvula anti-retorno na saída do motor para evitar a entrada de ar exterior.

Posso utilizar o exaustor sem filtro?

Não, é obrigatório utilizar os filtros cassete permanentemente. Sem filtros, as gorduras e partículas podem danificar o exaustor e representar um risco de incêndio. Se utilizar o modo de recirculação, adicione também um filtro de carvão.

Qual o tipo de cabo de alimentação fornecido?

O exaustor é fornecido com um cabo de alimentação H 05 VVF de 3 condutores de 0,75 mm² (neutro, fase, terra). Deve ser ligado a uma tomada normalizada CEI 60083 com tensão 220-240 V monofásico e um fusível de 10 ou 16 A.

Como fazer a manutenção da superfície externa do exaustor?

Utilize um pano macio embebido em água com sabão. Nunca utilize cremes abrasivos, esponjas ásperas ou produtos abrasivos. Enxague com água limpa e seque com um pano macio.

O que fazer em caso de anomalia de funcionamento?

Consulte o capítulo 'Anomalias de funcionamento' do manual. Verifique os seguintes pontos: ausência de corte de energia, seleção de uma velocidade, ventilação suficiente da cozinha, estado dos filtros. Se o problema persistir, contacte o serviço pós-venda ou um profissional autorizado, indicando a referência completa do aparelho.

MANUAL DE UTILIZADOR AD769BE1 BRANDT

Qualquer intervenção no seu aparecido delve ser realizada:

-querpelo seurevendedor,

-quer por otheroprofessional qualificado autorizzato pelamarca.

Ao chamá los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série).

Estas informacoes figuram na placar de identificacao fixada no aparelho.

Brandt

Qualquer intervenção no seu aparecido delve ser realizada:

-querpelo seurervendedor,

-quer por otheroprofessional qualificado autorizzato pelamarca.

Ao chamá los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série).

Estas informacoes figuram na placar de identificacao fixada no aparelho.

Brandt

FR 02

Geachte klant,

EL 18

Qualquer intervenção no seu aparecido delve ser realizada:

-querpelo seurevendedor,

-quer por otheroprofessional qualificado autorizzato pelamarca.

Ao chamá los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série).

Estas informacoes figuram na placar de identificacao fixada no aparelho.

Brandt

FR 02

Acabou de adquirir um exaustor BRANDT e gostaríamos de lhe agradecer desde ja a sua preferência.

EN 34

Toda a)nossa paixao e o)nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possivel as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente faculdade de utilização.

PT 66

Na gama de produits BRANDT encontrará también uma vasta seleção de fornos, microondas,placedo de cozinha, fogoes,mares de lavar louça,mares de lavar roupa,mares de secar roupa, frigorificos e congeladores, que podera combinar com o seu novo exaustor BRANDT.

Para mais informações de caracteterutilecomplementar,bem como para encontrar todos os nossois produits, consulte o"Ourso site www.brandt.com.

BRANDT

www.brandt.com

Com a preocupaçao de melhorar constanmente os outros produits, reservamo-nos o direito de modifier as respectivas caracteristicas tecnicas, funcaionais ou estéticas por motivos ligados à sua evolucao.

Important:

Antes de por o aparelho a functionar, leia este guia de instalacao e de'utilization com atencao para se familiarizar mais rapidamente com o seu functiOnamento.

INDICE

PT

1 / INFORMAÇÉS DESTINADAS AO UTILIZADOR

• Instruções de seguranca 68
• Protecao do ambiente 69
• Descrição do aparecido 70

2 / INSTALLação DO APARELHO

• Utilização na versão de evaciação 71
• Utilização na versão de reciclagem 71
• Ligação eletrica 72
  Montagemdoexaustordecorativo 73
  Montagem da chaminé

Evacuaçao exterior 74
^ Reciclagem 75

3 / UTILIZACHO DO EXAUSTOR

• Descrição dos comandos 76

4 / MANUTENÇAO E LIMPEZA DO APARELHO

• Limpeza dos filtros cassete 77
• Substitução do FILTER de carvão 77
• Limpeza da superficie exterior 78
• Substituicao da lampada 78
• Manutenção do exaustor 79

5/ANOMALIAS DE FUNCIONAMENTO 80
6/SERVIçoPOS-VENDA 81

PT 1 / INFORMAÇões DESTINADAS AO UTILIZADOR

Important

Guarde este guia de'utilização jintamente com o aparecido. Se o aparecido for vendido ou cedo a outras pessoas, tenha o cuidado de remeter igualmente o guia de'utilização. Antes de instalar e de utilizes o exhaustor, tome conheicao dos presentes conselhos, quando estou foram elaborados para a sua seguranca e a das outras pessoas.

INSTRUÇÉS DE SEGURANÇA

• Este exaustor foi concebido para uma utilização por particulares na sua Habitação.

-A suautilizaçãodeveserefectuadapor adultos.

Assegure-se de que as crianças não mexem no aparecido e não outilizar como brinquedo. Assegure-se de que as crianças não manipulam os comandos do exaustor.

• Quando receiveber o exaustor, desembale-o ou mande-o desembalar imeditamente. Verifique o seu aspecto geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.

• Este exaustor destiná-se a uma'utilisation dométrica normal. Não o utilize para fins commerciais ou industriais, nem para fins differsentes daqueles para os quais eles foram concebido.

• Não modifie nen tente modifier as caractécticas deste aparelho, daß也是如此representar um perigo para si.

• As reparações devem ser efectuadas exclusivamente por um técnico homologado.

• Desligue sempre o exaustor antes de proce

-Ventile conveniently a cozinha em caso de funciona simultaneo do exaustor com outros aparehos funcionando com fontes de energia differente da electricidade, isto para que o exaustor não aspire os gazes de combustao.

• É interdita a realização, por baixo do exaustor, de receitas "flambé" ou de fazer funciona os bicos de gás sem recipientes, (as chamas aspiradas são susceptíveis de deteriorar o

aparelho).

• As frituras efectuadas sob o aparelho devem ser alvo de uma vigilência constante. O oleo e as gorduras aquecidas a temperatas bastante elevadas podem incendar-se.
• Respeite a frequência de limpeza e de substituição dos filtros. A Accumulation de gordura pode occasionar a deflagrazione de incéndios.
• Não é autorizzato o funcionaamento por cima de um fico de combustível (lenha, carão, etc.).
  -Nunca utilize aparelhos a vapor ou de alta pressao para limpar o aparelho (requisitos relativos a seguranca eletrica).
  -Com a preocupaçao de melhorar constante. mente os��ros produits, reservamo-nos o direito de modifieras respectivas caractestricas tecnicas, funcais ou estéticas por motivos ligados à sua evolucao专业技术a.
• Para no futuro encontrar fácilmente as referencia do aparelho, acontemos a que as aponte na网页 "Servico Pós-Venda e Relações com o Consumidor".

No caso de a cozinha ser aquecida com um aparelho ligado a uma chamé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete. Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor serautilizzato simultaneamente com aparhos queutilizam gás ou outras combustível qualquer.

1 / INFORMAÇões DESTINADAS AO UTILIZADOR

PT

PROTEÇÃO DO AMBIENTE

• Os materiais de embalagem deste aparecido são recicláveis. Por istso, participe na reciclagem dosleasedos contribuia,assim,para a protecao do ambiente,depositando-os nos contentores municipais previstos para esteefeito.

• O seu aparelho contentem muito inumeros materiais reciclaveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que, nos paises da União Europeia, os aparelhos usados não devem ser misturados com os restantes residuos. A reciclagem dos aparelhos organizada pelo fabricante sera,ursor, efectuada nas melhores condições, de acordo com a directa europeia 2002/96/CE sobre os residuos de equipamentos electricos e electrónicos. Dirija-se à-camera municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

• Agradecemos, desde ja, sua collaborationa na protecao do ambiente.

Atença

A instalacao do exaustor é reservada aos instaladores e tecnicos提供优质.

Atença

Antes da primeira'utilisation do FILTER cassette, retire apellicula de protecao.

PT 1 / INFORMAÇões DESTINADAS AO UTILIZADOR

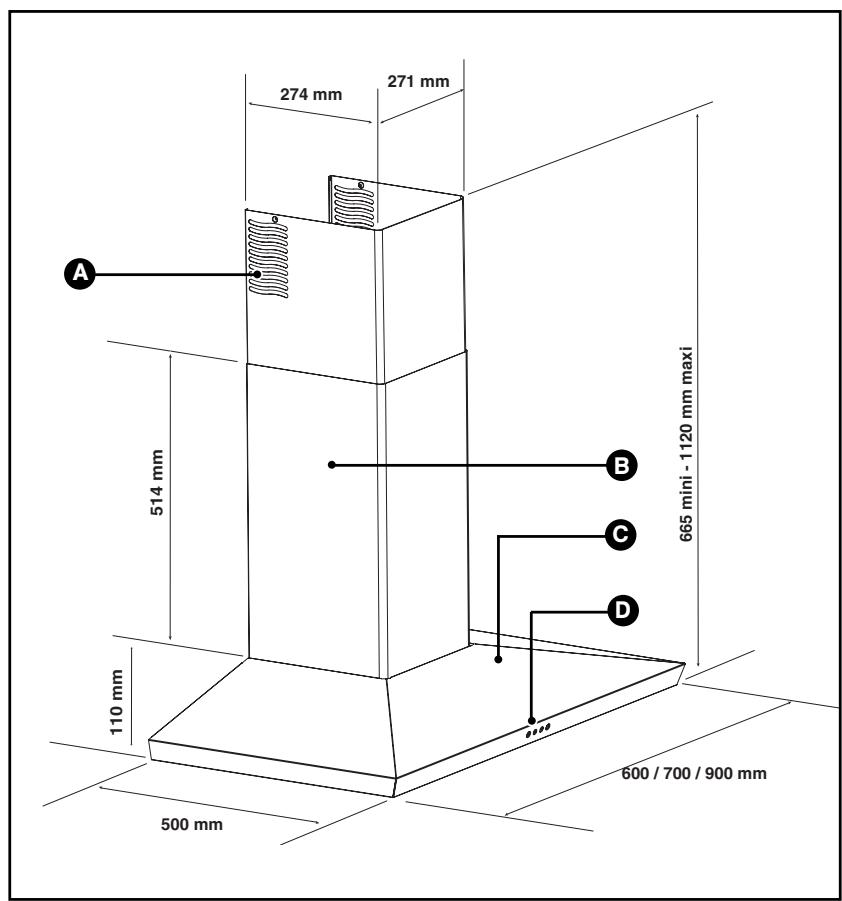

DESCRICAÇÃO DO APARELHO

A Orificios

C Campanula

Chaminé

Comandos

2 / INSTALLação DO APARELHO

PT

• O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção.
• Verifique se a tensão da rede elétrica corresponde à tensão Mentionada na placá de caractéristicas situada no interior do exaustor.
• Se a instalação eletrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualificado.
• Se o exaustor for utilizes na sua versao de evacuação, não o ligue a uma conduita de evacuação de fumos de combustão (caldeira, chamé, etc.) ou a umsystema de ventilação meçânia controlada.
• A conduça de evacuação, está de que tipo for, não deve ir desembocar a águas furtadas.
• Instale o exaustor a uma distança minima de segurar de 70 cm em referencia à placar de cozinha eletrica, a gás ou mista.

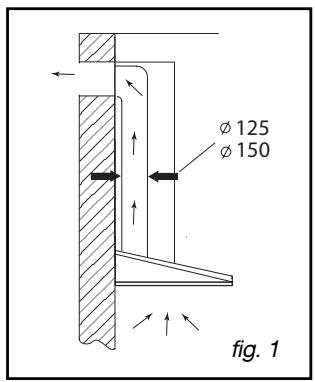

- UTILIZACAO NA VERSão DE EVACUACão

A sua instalacao possui uma saida para o exterior

(fig. 1)

O exaustor pode ser ligado a esta saida atraves de um tubo de evacuação (diametro minimo de 125 mm, esmaltado, em aluminio, flexivel ou em material não inflamavel). Se o tubo tiver um diametro inferior a 125 mm, passo obligatoriamente para o modo reciclagem.

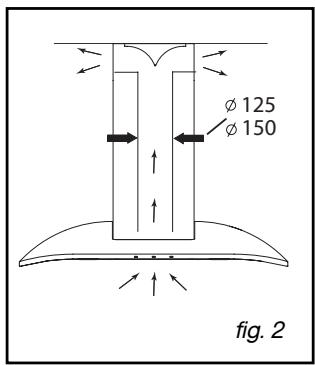

- UTILIZAZão NA VERSão DE RECICLAGEM

A sua instalacao não possui saída para o exterior

(fig. 2)

Todoos{nossosaparemahospassibilidadedefuncionar emmodereciclagem.

Neste caso, acrescente um FILTER de carvão activo que capta para os cheiros.

(Ver capítulo 4: substituição do FILTER de carvão.)

PT 2 / INSTALLação DO APARELHO

LIGAÇAO ELECTRICA

Durante a instalacao e as operacoes de manutencao, o exaustor deve ser desligado da corrente electrica e os fusiveis devem ser cortados ou retirados.

A ligação eletrica deve ser realizada antes de o aparecido ser instalado no armário.

Verificar se:

• a instalação tem uma potência suficiente,
• as linhas de alimentação está em bom estado,
• o diametro dos fios está conforme com as regras de instalacao.

Atença Este apare

Este aparelho é vendido com um cabo eletrico H 05 VVF de 3 conduutores de 0,75mm^2 (neutro, fase e terra), devendo este ser ligado a uma rede monofásica de 220 - 240V atraves de uma tomada eletrica normalizada CEI 60083, que, de acordo com a regras de instalação, deve ficar acessível antes a instalação.

Declinamos qualquer responsabilitadede caso de acidente occasionado por una ligação à terra inexistente ou Incorrecta. O fusivel da sua instalação deve ser de 10 ou 16 A.Se o cabo eletrico estiver danificado,contacte o service pos-venda a fim de evitar qualquer perigo.

Atença Se a instal

Se a instalacao eletrica da sua residencia necessitar de uma alteracao para a ligaao do exaustor,contacte um electricista qualificado.

Atença Se o exaus

Se o exaustor aparecer qualquer anomalia, deslige o aparelho ou retire o fusivel correspondente à LINHA de ligação do mesmo.

2 / INSTALLação DO APARELHO

PT

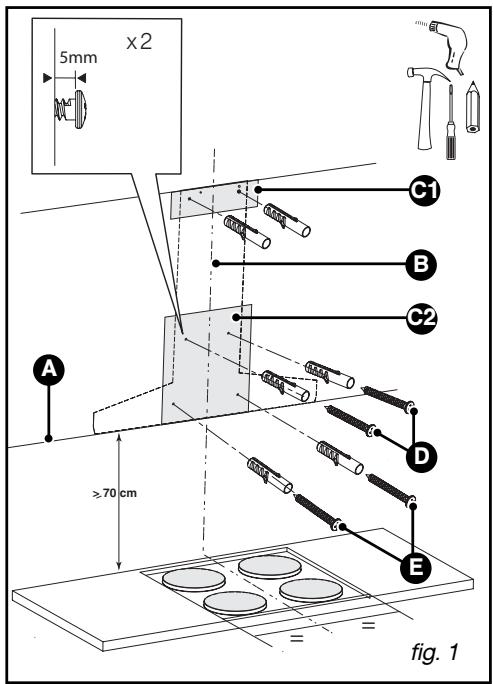

- MONTAGEM DO EXAUSTOR DECORATIVO

Atenção

A instalacao devestrupr os requisitos dos regulamentos em vigor para a ventilacao dos locais.Em Franca,estes regulamento sao indicados no DTU 61.1 do CSTB. Designamente, o ar evacuado nao devese enviado para una conduita realizada para a evacuationo de fumos de aparelhos a gas ouutilizingooduros combustiveis.Autilazao de tubos desaftados so pode ser feita aposo accordo de um especialista competente.

A distência minima entre a placá de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm. Se as instruções da placá de cozinha instalada sob o exaustor especificarem uma distência superior a 70 cm, esta deverá ser levada em consideração.

• Faça um traco horizontal no minimo a 70 cm da placá de cozinha ou do fogão (A/fig.1).

• Faça umtraço vertical (B/fig.1) na parede,percento em relação ao foggao ou à placac decozinha e que vá do tecto até ao limite do traço horizontal anterior (A).

• Recorte o Modelo de realização dos furos pela红线 pontilhada para obter 2 partes, C1 e C2 (fig.1).

-Coloque o Modelo C2 (fig.1) na parede de maneira a sobrepor o coisa que representa o eixo do exaustor sobre o coisa vertical B (fig.1) feito anteriorsme .

-Coloque o Modelo C1 (fig.1) na parede, encostando-o ao tecto.

• Faça os 6 furos. Fixe as 6 buchas.

• Aperte osinous parafusos da parte de cima do exhaustor (D/fig.1), deixando 5 mm por aparafusar.

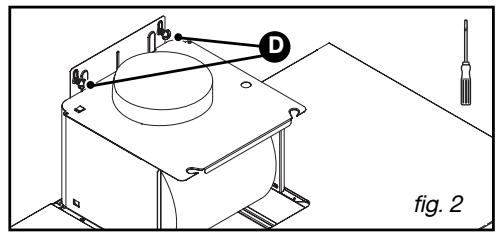

-Fixo exaustor por meio dos 2 parafusos (D/fig.2).

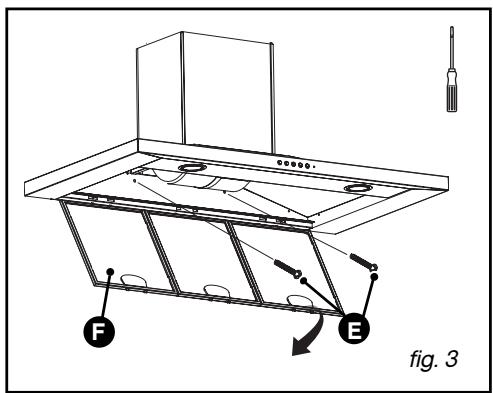

• Retire os filtros cassette (F/fig.3).

• Aperte osinous parafusos da parte de baixo (E/fig.3).

Conselho Antes de aps

4 parafudos D e E , ajuste o nivoi do exaustor.

PT 2 / INSTALLação DO APARELHO

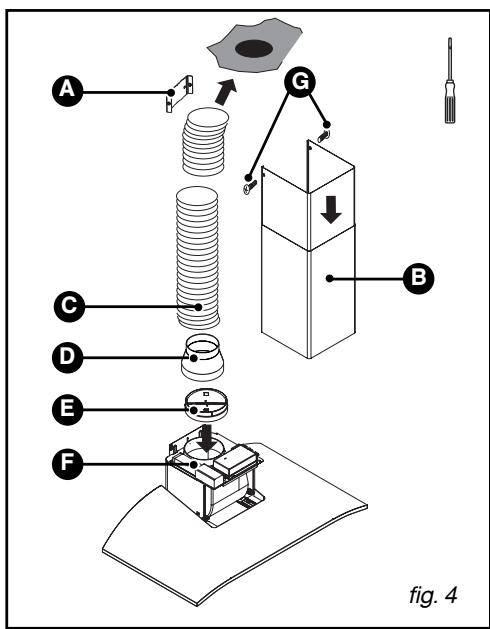

MONTAGEM DA CHAMINÉ

- Evacuação exterior

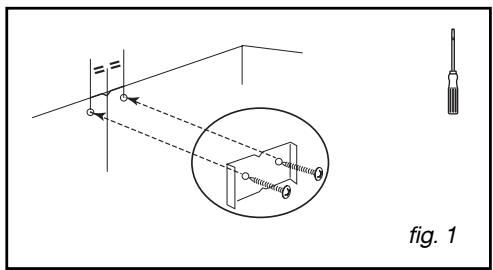

• Coloque o suporte metalico da chaminé na parede, encoste-o ao tecto e fixe-o com osinous parafusos (fig.1).

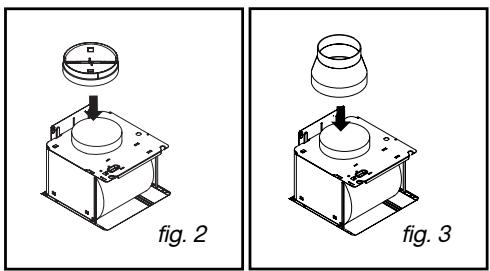

  -Monte a valvula de retencao na saida do motor (fig.2).Esta valvula de retencao permite obstriru a entrada de ar vindo do exterior.
• Se possuir um tubo com 125mm de diametro, utilize o adaptordo fornecido (fig.3). Se o tubo exterior for inferior a 125mm , é obligatório ligar o exaustor em modo de reciclagem.
• Encaixe a extremidade do tubo na saida do motor (fig.4).
• Prepare a chaminé telescópica, tendo o cuidado de dissimilar os orificios (fig.4). Encaixe ao máximo as chaminés uma dentro da另一边.
• Fixe a parte superior da chaminé (B/fig.4) ao suporte metalico da mesa (A/fig.4), utilizingo osinous parafusos (G/fig.4).
• Ajuste o comprimento da chamételescópica baixando a parte inferior e encaixe-a no topo do exaustor.

A Suporte da chaminé
B Chaminé telescópica
C Tubo
D Adaptador
E Valvula de retencao
F Saña do motor
G Parafusos de fixaçao da chaminé

2 / INSTALLação DO APARELHO

PT

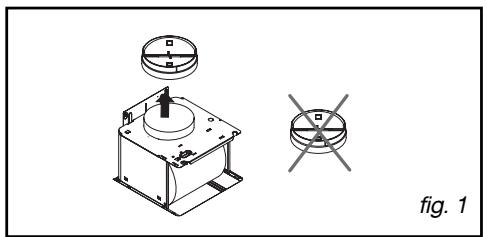

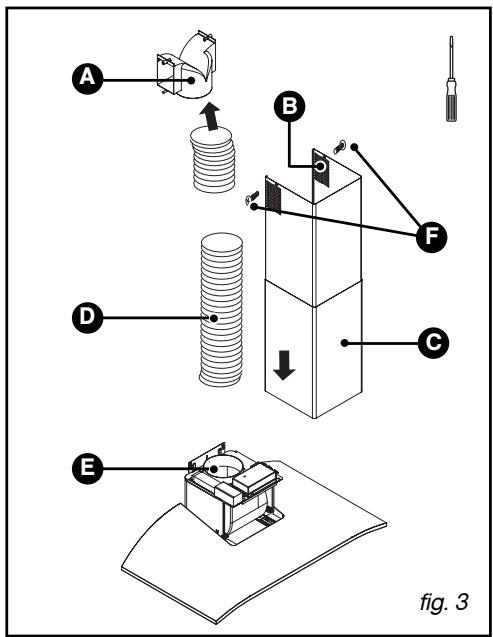

Reciclagem

• Retire a válvula de retenção (fig.1).

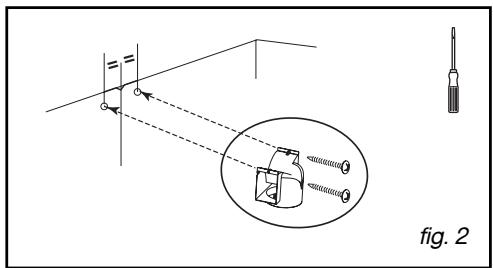

• Coloque o deflector plástico de fumos contra a parede, encoste-o ao tecto e fixe-o com osinous parafusos (fig.2).Nao se esquecer de centrar o deflector em relaço ao traco vertical feito na parede (fig.2).
• Encaixe uma extremidade do tubo no deflector e a outra extremidade na saida do motor (fig.3).
• Prepare a chamé, tendo o cuidado de dele xar os orificios virados para cima, de modo a ficarem visíveis (B/fig.3).
• Fixe a parte superior da chaméne (C/fig.3) ao deflector de fumos (A/fig.3) com o auxílio dos dois parafusos (F/fig.3).
• Ajuste o comprimento da chamételescópica baixando a parte inferior e encaixe-a no topo do exaustor.

A Deflector de fumos
B Orificios
Chamételescopica
D Tubo
E Suporte do motor
F Parafusos de fixaçao da chaminé

Conselho Para uma uti

Para uma'utilisation ideal do exaustor, aconselhamos que a ligação sera efectuada a um tubo com 150 mm de diametro (vendido separadamente). Limitar ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funciona com a evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para fazer colocar a cozinha em depressão.

PT 3 / UTILIZACAO DO EXAUSTOR

DESCRIÇÃO DOS COMANDOS

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

PT

Atenção

Desligue o aparelho, antes de proceder à sua limpeza e manutenção. Uma manutenção peródica do aparelho é uma garantia para o seu devido funcionaamento, bom rendimento e durabilité.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos filtros pode provocar incéndios. Respeite absolutamente as instruções de manutenção.

- LIMPEZA DOS FILTROS CASSETE

Os filtros cassete devem ser limpos après 30 horas de'utilisation ou no minimum uma vez por mês. A sua limpeza pode ser efectuada na区内aquina de lavar louça (colocados na vertical).

Lave-os com una escova, agua quente e um detergente suave. Passe-os por agua e seque-os cuidadosamente antes de os voltar a instalar.

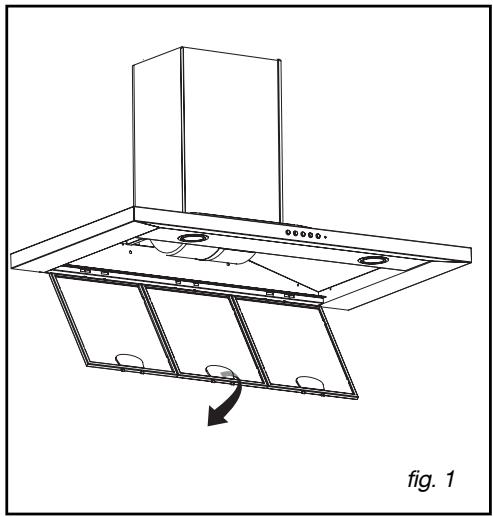

- Desmontagem do filtro cassete (fig.1)

• Rode a pega integra do fazer cassette.
• Oscile o filtro cassette para baixo.

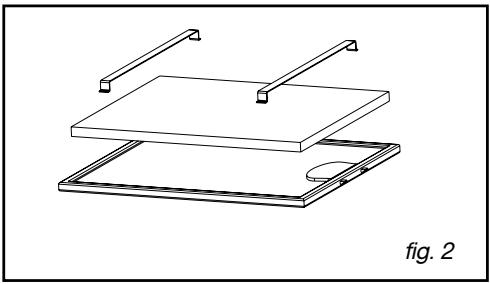

- SUBSTITUIÇÃO DO FILTRO DE CARVÃO (em opção)

Substitua o filtró de carvão antes 120 horas de utilizesçao aproximadamente.

• Retire os filtros cassette (fig.2).
• Coloque o filtro de carvão sobre o filtro cassette na parte interna do exaustor.
• Encaixe as 2 barras de mantimento emondheim os lados do futuro cassete.
• Faça está的操作ação em todos osiros cassete.

PT 4 / MANUTENÇÃO E LIMPEZA DO APARELHO

- LIMPEZA DA SUPERFÍCIE EXTERIOR

Para limpar a parte exterior do exaustor, utilize aigua com um detergente suave diluido, mas não utilize cremes abrasivos nem o esfregao das esponjas.

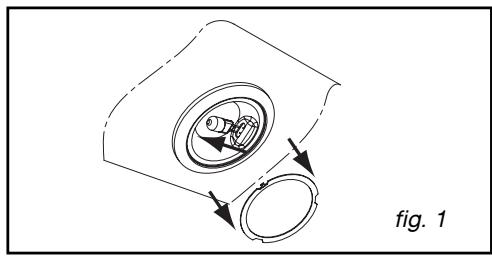

- SUBSTITUÇÃO DA LÁMPADA

Atenção

Antes de efectuar qualquer intervencao, deslige o exaustor da corrente electrica, quer retirando a ficha da tomada, ou actionando o disjuntor.

Modelo com lampada de halogeneo

• Retire o viga de iluminação (fig.1).
  -Mude a lampada de halogeneo G4-20W12V.
  Torne a instalar todos os elementos, acontecido as operações no sentido invenso.

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

PT

Atenção

Antes de efectuar qualquer intervencao, deslige o exaustor da corrente electrica, quer retirando a ficha da tomada, ou actionando o disjuntor.

- MANUTENÇA O DO EXAUSTOR

MANUTENÇÃO	COMO PROCEDER	PRODutos/ACCESSORIOS A UTILizar
Campânula e acessó-rios	Nunca utilize esfregões metáli-cos, produits abrasivos ou esco-vas demasiado duras.	Para limpar a parte exterior e o vigia de iluminação, utilize exclu-samente produits de limpeza dométricos vendidos no comércio diluidos em água, em seguida enchágue com água limpa e seque com um pano macio.
Filtro cassete	Este过滤 absorve os vapeores gordurosos e as poeiras. Este elemento desempenha uma importante funcção na eficácia do exaustor. Se houver manchas persistentes, utilize um detergente creme não abrasivo e passé por água limpa.	Com um produit de limpeza dométrico vendido no comércio, em seguida enxagúe e seque. A sua limpeza pode ser efetuada na区内aquina de lavar louça colocá-dos na vertical. (Não pôr em contacto com louça suja ou talheres de prata)
Filtro de carvão activo	Este过滤 absorve os cheiros e delve ser substituídoleo些什么 todos os anos em funcção da sua utilização. Encomende filtros no seu reven-dedor (atraves da referência indi-cada na placacdecharacteristicssituada dentro do exaustor) e anote a data de substituição.

Para preservar o seu aparecido, recomendamos a utilização de produits de limpeza Clearit.

A mestria dos professionais ao service dos particulares

A Clearit propoe-lhe produits professionais e soluções adequadas para a limpeza diária dos seušs electrodomésticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produits esta marca bem como uma vasta gama de acessórios e consumíveis.

PT 5 / ANOMALIAS DE FUNCIONAMENTO

SINTOMAS	SOLUTIONES
O exaustor não funciona...	VerIFICAR se: • não há nenhum corte de electricidade. • foi realmente selecionada uma velocidade.
O rendimento do exaustor é insufiente...	VerIFICAR se: • a velocidade selecionada do motor é suficiente para a quantidade de fumo e de vapor libertada. • a ventilação da cozinha é suficiente para permitir a tomada de ar. • o FILTER de carvão não está gasto (exaustor na versão de reciclagem)
O exaustor parou durante o seu funciona.	VerIFICAR se: • não há um corte de electricidade. • o dispositalo de corte ominoplar não se actuou.

Qualquer intervenção no seu aparecido delve ser realizada:

-querpelo seurervendedor,

-querporoutroprofessionalqualificado autorizzatopelamarca.

Ao chamá los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série).

Estas informacoes figuram na placar de identificacao fixada no aparelho.
