Tipo de Produto	Máquina de Lavar
Marca	Fagor
Modelo	3FE-8612X
Dimensões (A x L x P)	850 x 595 x 565 mm
Peso	68 kg
Alimentação Elétrica	220-240 V / ~50 Hz
Potência Nominal	2000 W
Capacidade do Tambor	8 kg (máx)
Faixa de Pressão da Água	0.05 MPa (0.5 bar) – 1 MPa (10 bar)
Programas	Algodão, Sintéticos, Delicados, Lã, Antialérgico, Autolimpeza, Diário 58', Expresso 15', Camisas, Lavagem à Mão, Escuro, Publicidade exterior, Favoritos
Funções Especiais	Tempo Restante, Três Níveis de Sujidade, Lavagem Rápida, Enxaguamento Extra, Pré-lavagem, Steam Touch, Dosagem automática de detergente OptiDose
Dosagem de Detergente	Dosagem automática de detergente líquido (OptiDose) com dose pequena/média/grande, depósito de abrilhantador 0,6 L, depósito de detergente 1 L
Função Vapor	Sim, para remoção de nódoas, redução de vincos e remoção de alérgenos
Bloqueio para Crianças	Sim, bloqueia os botões de função
Ecrã	LCD com informações do programa, tempo restante, códigos de erro
Gama de Velocidade de Centrifugação	0 – 1600 rpm (dependendo do programa)
Gama de Temperatura	Frio – 90°C
Consumo Anual de Água	11000 L/ano
Consumo Anual de Energia	157 kWh/ano
Características de Segurança	Bloqueio da porta, desbloqueio de emergência, bloqueio para crianças, anti-escaldão, proteção contra sobrecarga
Manutenção	Limpar o filtro da bomba a cada 20 ciclos, gaveta do detergente mensalmente, filtro da alimentação de água conforme necessário
Disponibilidade de Peças Sobressalentes	Peças sobressalentes originais disponíveis através de centros de assistência
Conformidade	Diretivas da UE: Baixa Tensão 2014/35/UE, EMC 2014/30/UE, ErP 2009/125/UE, RoHS 2011/65/UE

Perguntas frequentes - 3FE-8612X FAGOR

Qual é a capacidade máxima de carga da máquina de lavar Fagor 3FE-8612X?

A capacidade máxima de carga é 8 kg de roupa seca.

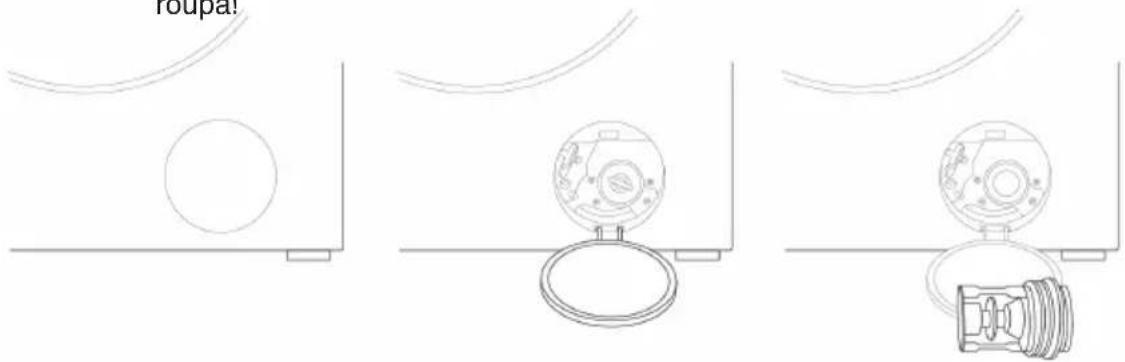

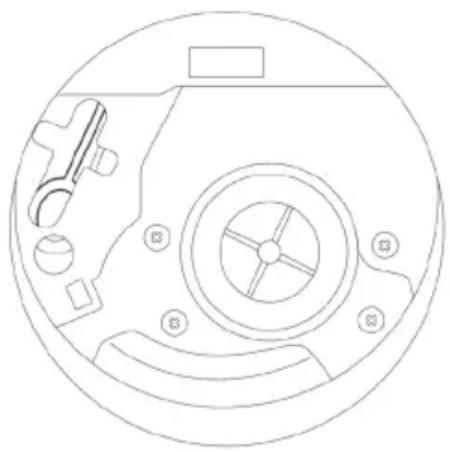

Como limpar o filtro da bomba?

Limpe o filtro da bomba a cada 20 lavagens. Desligue o aparelho da tomada, feche a válvula de água, abra a tampa do filtro, desaperte o filtro, remova e limpe-o, depois monte novamente.

Por que a minha máquina de lavar não está a iniciar?

Verifique se a torneira de água está aberta, a porta está fechada, o cabo de alimentação está ligado e prima o botão Iniciar/Pausa. Certifique-se também de que o programa está selecionado.

Como usar a dosagem automática de detergente OptiDose?

Prima o botão OptiDose para selecionar o tamanho da dose (pequena, média, grande). A máquina dispensa automaticamente detergente líquido. Para desativar, prima e mantenha o botão premido durante 3 segundos.

Posso abrir a porta durante um ciclo de lavagem?

Sim, se a temperatura for inferior a 60°C e o nível de água estiver baixo. Prima Iniciar/Pausa e desbloqueie a porta. A opção Add+ permite adicionar roupa após o início.

O que significa o código de erro E10?

O erro E10 indica pressão de água baixa ou inexistente. Abra a válvula de água, verifique a mangueira de entrada e o filtro e garanta que a pressão da água seja adequada.

Como ativar o bloqueio para crianças?

Prima e mantenha premidos os botões Lavagem Rápida e Opções simultaneamente durante 3 segundos. O ecrã mostra um símbolo de cadeado. Repita para desativar.

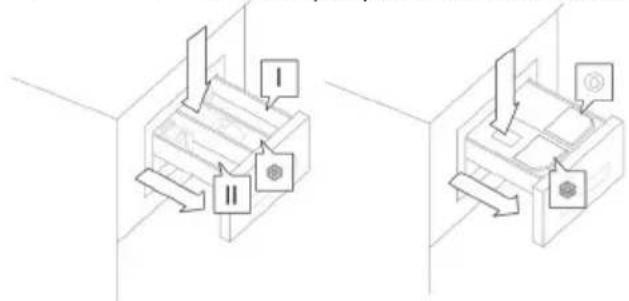

Com que frequência devo limpar a gaveta do detergente?

Limpe a gaveta do detergente pelo menos uma vez por mês. Puxe-a para fora, prima a patilha para remover completamente, enxague em água corrente e coloque de volta.

Qual é o propósito da função vapor?

A função Steam Touch remove nódoas difíceis, reduz vincos, elimina bactérias e ácaros e neutraliza odores.

Como nivelar a máquina de lavar?

Afrouxe a anilha de plástico em cada perna, ajuste as pernas para nivelar a máquina, depois bloqueie apertando as porcas. Garanta a estabilidade pressionando nos cantos.

MANUAL DE UTILIZADOR 3FE-8612X FAGOR

PT Manual de instruções EN Instruction manual

IO-WMS-1547 (08.2021)

ES Lavadoras

PT Máquinas de lavar roupa

EN Washing machines

3FE-8612X

ES- TABLA DE CONTENIDOS

ECOLOGÍA EN PRÁCTICA 3

DESEMBALAJE

RETIRO DE USO 4

ELIMINAÇÃO DE APARELHOS 40

GASTOS 40

INFORMAÇÕES BÁSICAS 41

DECLARAÇÃO DO FABRICANTE 41

INSTALAÇÃO DO APARELHO 51

INSTALAÇÃO DO APARELHO 54

CARACTERÍSTICA DO APARELHO 57

SOLUÇÃO DE PROBLEMAS DURANTE 67

A UTILIZAÇÃO 67

CONSELHOS PRÁTICOS 72

DE LAVAGEM 72

ESPECIFICAÇÕES TÉCNICAS 76

EN- TABLE OF CONTENTS

ECOLOGY IN PRACTICE 77

UNPACKING 78

A marca Fagor realiza consequentemente a política pró-ecológica há muitos anos.

O cuidado pelo meio ambiente é igualmente importante como a aplicação de tecnologias modernas.

O desenvolvimento da tecnologia fez com que também as nossas fábricas se tornassem mais amigas do meio ambiente – no processo de fabrico usamos cada vez menos água, energia e leva à produção de uma quantidade menor de esgotos e resíduos.

Também prestamos atenção ao materiais usados durante o fabrico. Tentamos escolher apenas aqueles que não contêm substâncias nocivas e permitem a reciclagem e reutilização dos aparelhos após estes tornarem-se resíduos.

O aparelho foi protegido durante o seu transporte contra uma danificação. Após desembalar o aparelho, por favor remova os elementos de embalagem de forma que não ameace o meio ambiente.

Todos os materiais utilizados para a produção da embalagem são inofensivos ao ambiente natural, são 100 % recicláveis e

foram identificados com o respectivo símbolo.

Atenção! Os materiais de embalagem (os saquinhos de polietileno, pedaços de esferovite, etc.) devem ser mantidos fora do alcance de crianças durante o desempacotamento.

ELIMINAÇÃO DE APARELHOS GASTOS

O presente aparelho está identificado com o símbolo de contentor de lixo barrado de acordo com a Directiva da União Europeia 2012/19/UE. Esta identificação informa de que o equipamento em questão não pode ser colocado juntamente com os restantes resíduos domésticos, após terminar a sua utilização.

O utilizador é obrigado a entregá-lo num ponto de recolha de aparelhagem eléctrica e electrónica gasta. Os pontos de recolha, incluindo os pontos de recolha locais, as lojas e as unidades municipais, criam um sistema apropriado, que possibilita a entrega de tal equipamento.

O tratamento correcto dos resíduos de equipamento eléctrico e electrónico permite evitar consequências nocivas para a saúde de pessoas e para o meio ambiente, resultantes da presença de substâncias perigosas e da sua eliminação e tratamento incorrectos.

INFORMAÇÕES BÁSICAS

A máquina de lavar roupa destina-se exclusivamente ao uso doméstico e serve para lavar materiais têxteis e peças de roupa, adaptados para serem lavados mecanicamente com detergente de lavagem

Eliminar as protecções de transporte e nivelar a máquina de lavar roupa antes de conectar a máquina à tomada eléctrica. Ao fabricante reserva-se o direito de introduzir alterações que não influenciem o funcionamento do aparelho.

UTILIZAÇÃO

A máquina de lavar roupa apenas pode ser operada após ler as presentes instruções de utilização.
Nunca utilizar a máquina de lavar roupa ao ar livre ou em espaços interiores onde possam ocorrer temperaturas negativas.
As crianças e as pessoas que não leram as instruções de utilização não devem utilizar a máquina.

A temperatura abaixo de 0°C pode danificar a máquina! No caso de uma armazenamento ou transporte da máquina de lavar roupa em temperaturas negativas, a utilização da máquina pode ser iniciada após aguardar um período de aclimatação de 8 horas num espaço interior com temperatura positiva.

DECLARAÇÃO DO FABRICANTE

Declaração do fabricante

O fabricante declara pelo seguinte, de que o presente produto preenche os requisitos essenciais das seguintes directivas europeias:

• directiva de baixa tensão 2014/35/EU
• directiva de compatibilidade electromagnética 2014/30/EU
• directiva ecodesign 2009/125/UE
  • directiva RoHS 2011/65/UE

e por isso o produto foi identifi cado sem como foi lhe emitida uma declaração de conformidade partilhada com os órgão de controlo do mercado.

SEGURANÇA E ETIQUETAS DE IDENTIFICAÇÃO DA ROUPA

Risco de vida!	O aparelho não deve ser operado por: crianças menores de 8 anos, pessoas com capacidade física ou mental reduzida, pessoas sem capacidades suficientes para operar este tipo de aparelhos. A tais pessoas deve ser garantida uma vigilância adequada ou formação sobre a utilização segura do aparelho e dos riscos relacionados. Não permitir que as crianças brinquem com o aparelho nem que participem na sua utilização ou manutenção. Impedir às crianças menores de 3 anos qualquer acesso ao aparelho, a não ser que sob a vigilância permanente de adultos.
	As crianças podem trancar-se no interior do aparelho levando a uma situação de risco de vida.
Risco de asfixia!	Se permitir às crianças brincarem com a embalagem/folha ou elementos da embalagem, estas podem usar os objectos referidos para se enrolar ou colocar sobre a cabeça, levando à sua asfixia. Guardar a embalagem/folha ou elementos da embalagem fora do alcance das crianças.
Risco de intoxicação!	Os produtos de lavagem e os produtos para a lavagem de tecidos podem levar à intoxicação, se ingeridos. Em caso de ingestão acidental de detergente, contacte um médico. Guardar os produtos de lavagem e os produtos para o tratamento de tecidos fora do alcance das crianças.
Risco de queimadural!	Se os objectos forem lavados em temperaturas elevadas o vidro da porta do aparelho atinge temperaturas elevadas.Impedir o contacto das crianças com a porta quente do aparelho.
Irritação dos olhos /da pele!	O contacto com os produtos de lavagem e os amaciadores pode resultar numa irritação dos olhos ou da pele. Em caso de um contacto de detergente ou produto para o tratamento de tecidos com os olhos ou a pele lavar abundantemente os olhos/a pele com água. Guardar os produtos de lavagem e os produtos para o tratamento de tecidos fora do alcance das crianças.
Perigo de electrocussão / risco de incêndio / risco de danos materiais/ perigo para o aparelho!	A instalação incorrecta do aparelho pode resultar numa situação perigosa. Certifique-se de que: A tensão na tomada corresponde à tensão do aparelho (chapa de identificação).Os níveis de carga e a protecção de fusível necessária foram identificados sobre a chapa de identificação.O aparelho foi ligado apenas e exclusivamente a uma fonte de corrente alterna através de uma tomada com terra instalada correctamente e em conformidade com as normas nacionais.
Perigo de electrocussão/ de incêndio/ de danos materiais/para o aparelho	O cabo de conexão electricidade e a tomada com terra correspondem um ao outro e o sistema de terra foi devidamente instalado.
	O diâmetro do cabo é devidamente extenso.
	Foi garantido o acesso permanente à ficha.
	Em caso de utilização de uma protecção de sobrecorrente, apenas deve usar uma protecção com o seguinte símbolo:A presença do respectivo símbolo é a única forma de garantia de que foram preenchidos todos os requisitos necessários.
Perigo de electrocussão/ de incêndio/ danos materiais/ para o aparelho!	A modificação ou danificação do cabo de cone-xão à electricidade pode resultar numa electro-cussão, curto-circuito ou surgimento de chama devido ao sobreaquecimento.O cabo de alimentação não está enrolado, es-magado ou modificado e não tem contacto com qualquer fonte de calor.
Risco de incêndio/ de danos materiais/ danif- ficação do aparelho!	A utilização de extensões ou distribuidores pode resultar num incêndio devido ao sobreaqueci- mento ou curto-circuito. Conectar directamente a uma tomada com terra devidamente instalada. Não usar extensões, adaptadores nem blocos de tomadas.
Risco à saúde/ de danos materiais/ de danificação do aparelho!	O aparelho pode vibrar ou mover-se durante a utilização o que pode resultar eventualmente em ferimentos ou danos materiais. Colocar o apa-relho sobre uma superfície limpa, plana e rígida com a ajuda de um nível.
	Se levantar ou mover o aparelho segurando por um dos seus elementos salientes (p.ex. pela por-ta) o respectivo elemento pode ser destacado e provocar ferimentos.Não segurar por nenhuns dos elementos salien- tes do aparelho para movê-lo.
Risco de ferimentos!	O aparelho é pesado. O seu levantamento pode resultar em lesões. Não levantar o presente aparelho sem ajuda de outra pessoa.
Risco de ferimentos!	O aparelho tem bermas contundentes que podem resultar em ferimentos das mãos. Não segurar no aparelho pelas bermas contundentes. Levantá-lo apenas com luvas de protecção.
	Se os cabos não forem correctamente instalados pode tropeçar sobre os mesmos e sofrer uma lesão. Instalar os cabos de forma a não constituírem um perigo para alguém que possa tropeçar sobre os mesmos.
Atenção! Danos materiais/ danificação do apare-lho	Se o nível de água for demasiado alto ou demasiado baixo, o aparelho pode funcionar incorrectamente o que pode resultar em danos materiais ou numa danificação do parelho.Certificar-se de que a água abastecida tem uma pressão mínima de 100 kPa (1 bar) e não superior a 1000 kPa (10 bar).
	Uma modificação ou danificação dos tubos de abastecimento de água pode resultar em danos materiais ou uma danificação do aparelho. Os tubos de abastecimento de água não podem ser enrolados, esmagados, modificados nem cortados.
	A utilização da tubos de outras marcas para conectar o aparelho à fonte de água pode resultar em danos materiais ou numa danificação do aparelho.
Atenção! Danos materiais/ danificação do aparelho	Usar exclusivamente os tubos fornecidos juntamente com o aparelho ou tubos originais sobres-selentes destinados para o presente aparelho.
	O aparelho está protegido durante o transporte com dispositivos de bloqueio. A falta de remoção dos bloqueios usados durante o transporte do aparelho antes de iniciar a sua utilização pode resultar numa danificação do aparelho. Remover todos os bloqueios usados durante o transporte antes de utilizar o aparelho pela primeira vez. Certificar-se de que os bloqueios de transporte são separados separadamente. Se o aparelho for novamente transportado, montar de novo o bloqueio de transporte para evitar a sua danificação.
Risco de explosão/ risco de incêndio!	Os objectos lavados sobre os quais foram aplicados produtos de limpeza que contêm diluentes, p.ex. produtos para desenferrujar e diluentes de limpeza podem criar um risco de explosão no tambor.Antes de proceder com a sua lavagem na máquina, enxaguar convenientemente os objectos que serão lavados com água.
Risco de intoxica- ção!	Os odores venenosos podem ser emitidos pelos produtos de limpeza que contêm diluentes, p.ex. diluentes de limpeza.Não usar produtos de limpeza que contenham diluentes.
Risco de ferimentos!	Ao se apoiar /sentar sobre a porta do aparelho enquanto esta estiver aberta, provoca o risco de queda do aparelho o que pode resultar em ferimentos. Não se apoiar sobre a porta aberta do aparelho.
	Se subir sobre o aparelho pode levar à fractura do seu tampo e sofrer ferimentos.Não subir sobre o aparelho.
	Um tentativa de contacto com o tambor enquanto este permanecer num movimento giratório pode resultar num ferimento.Aguardar até o tambor deixar de se movimentar.
Risco de quei-madura!	Durante a lavagem em temperaturas elevadas existe o risco de queimadura devido ao contacto com a solução quente de água e detergente (p.ex. quando a solução quente for escoada para o lavatório).Não colocar as mãos na solução quente de água com detergente.
Irritação dos olhos/da pele!	Os detergentes e os produtos para o tratamento de tecidos podem salpicar se a gaveta de detergentes ficar aberta durante a utilização do aparelho.Em caso de contacto com os olhos/a pele de detergente ou produtos para o tratamento de tecidos, enxaguar abundantemente os olhos/a pele. Em caso de ingestão acidental de detergente contacte um médico.
Atenção! Danos materiais/ danificação do aparelho	Se a quantidade de água no aparelho exceder o limite de carga máxima, o aparelho pode funcionar incorrectamente ou provocar danos materiais ou levar à danificação do aparelho.Não ultrapassar o limite de carga com roupas seca. Certificar-se de que os limites dos respectivos programas não são ultrapassados.
	A colocação de uma quantidade inapropriada de detergente no aparelho pode resultar em danos materiais ou numa danificação do aparelho.Usar produtos de limpeza / amaciadores de acordo com as instruções do fabricante.
Risco de vida!!	O aparelho é alimentado através de electricidade.O contacto com os elementos sob tensão resulta num risco de choque de electrocussão. Por isso deve lembrar-se:
	Desligar o aparelho.Desconectar o aparelho da alimentação (retirar a ficha).
	Nunca segurar na ficha com as mãos húmidas.
	Quando retirar a ficha da tomada, segurar sempre pela ficha, não pelo cabo, pois caso contrário pode danificar o cabo.
	Não modificar o aparelho nem os seus elementos do ponto de vista técnico.
	Todos os reparos ou outras operações sobre o aparelho devem ser realizadas apenas pelo nosso ponto de serviço ou por um electricista. O mesmo diz respeito ao cabo de alimentação (se necessário).
	Encomendar os cabos eléctricos sobresselentes no nosso ponto de serviço.
Risco de intoxicação!	Os odores venenosos podem ser emitidos pelos produtos de limpeza que contêm diluentes, p.ex. diluentes de limpeza.Não usar produtos de limpeza que contenham diluentes.
Perigo de electrocussão / risco de danos materiais/ danificação do aparelho!	Se o aparelho tiver contacto com humidade, pode ocorrer um curto-circuito.Não usar lavadora de alta pressão nem máquina de limpeza a vapor para limpar o aparelho.
Risco à saúde/risco de danos materiais / de danificação do aparelho!	A utilização de peças sobresselentes e acessórios de outras marcas é perigoso e pode ser nocivo à saúde, resultar em danos materiais ou numa danificação do aparelho.Por razões de segurança usar apenas peças sobresselentes originais.
Atenção! Danos materiais/ danificação do aparelho	Os produtos de limpeza e os produtos de impregnação para os tecidos (p.ex. tira-nódoas, pulverizadores de pré-lavagem, etc.) podem resultar em danificações se tiverem contacto com a superfície do aparelho.Por isso deve lembrar-se:
Atenção! Danos materiais/ danificação do aparelho	É proibido o contacto desses produtos com a superfície do aparelho.Limpar o aparelho apenas com água e um pano húmido.

DESIGNAÇÃO DOS SÍMBOLOS NAS ETIQUETAS DA ROUPA

Lavagem
	fervura temp. 90°	normal temp. 60°C normal temp. 40 °C Não lavar na má-quina!
	delicada manual
Limpeza química
	todos os diluentes todos além de TRI apenas gasolina NÃO			limpar a seco!
Máquina de secar roupa
	normal baixo alto Não secar!
Engomagem			[ DYD]
	110°C 150	°C 200	°C Não passar a ferro!

APPAREL CARE

"A lavagem de lã na máquina de lavar foi aprovado pela Woolmark para lavar roupa de lã, que pode ser lavado na máquina de lavar, desde que os produtos lavada de acordo com as instruções da etiqueta do vestuário Produto e as instruções do fabricante da máquina de lavar. M14111".

INSTALAÇÃO DO APARELHO

1

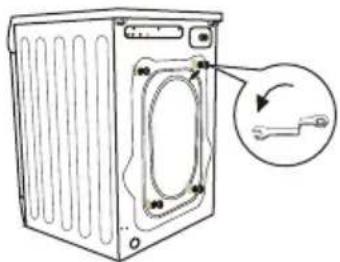

Eliminação dos elementos de protecção durante o transporte

(guardar os elementos de protecção para futura utilização, p.ex. quando mudar de casa).

■ desapertar os 4 parafusos dos bloqueios com uma chave
retirar os suportes de transporte em borracha e plástico juntamente com as arruelas e os parafusos das tomadas,

■ tapar os orifícios com as tampas que se encontram no saco com acessórios.

Importante: eliminar obrigatoriamente os elementos de protecção antes de iniciar a máquina de lavar roupa!

2

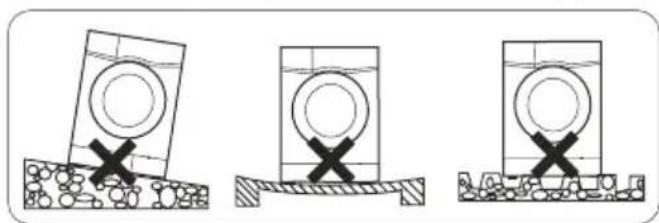

Instalação e nivelamento da máquina de lavar roupa

colocar a máquina sobre uma superfície rígida e plana,
■ desapertar a base em plástico (2),
■ nivelar rodando os pés com as porcas (1),
bloquear com as arruelas (2)

Após instalar e nivelar a máquina de lavar roupa verificar a sua estabilidade pressionando cada um dos seus cantos e observando se a mesma não se movimenta.

3

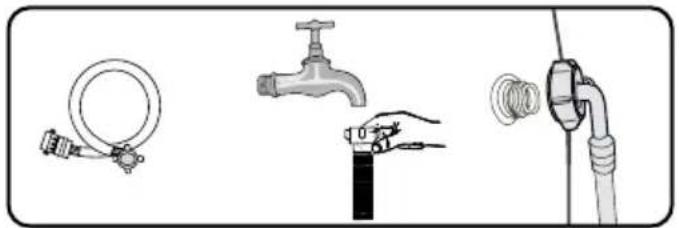

Conexão de água

Usar exclusivamente tubos novos e completos que foram entregues juntamente com o equipamento. Os tubos gastos não devem ser utilizados novamente.

O tubo de de abastecimento juntamente com as vedantes encontra-se no tambor da máquina de lavar roupa. Pressão da água mín. 0,05 MPa (0,5 bar), máx. 1 MPa (10 bar).

1). após conectar verificar se o tubo não ficou enrolado,
2). após conectar o tubo e a válvula verificar a sua impermeabilidade,
3). verificar regularmente o estado do tubo de abastecimento.

Abastecer a máquina de lavar roupa exclusivamente com água fria.

4

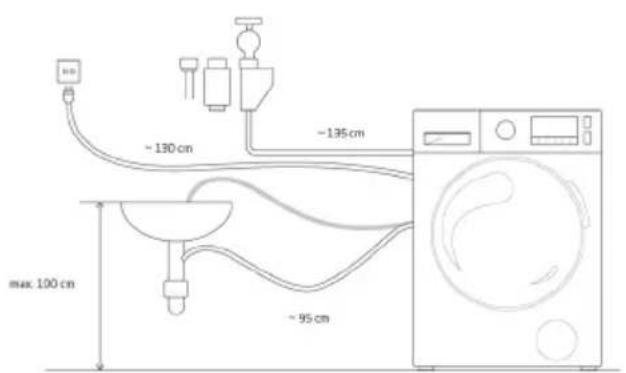

Escoamento de água

O tubo de escoamento encontra-se nas costas da máquina. Fixá-lo de forma a não se movimentar durante a utilização da máquina. Aplicar um joelho, se necessário (1). Lembrar-se de não inserir a mangueira demasiado profundamente no tubo de escoamento.

Conexão à esquerda Conexão à direita

5

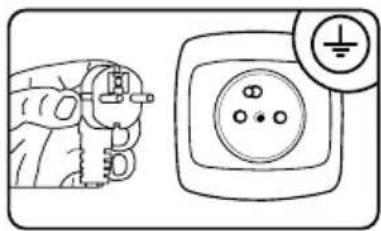

Conexão à corrente eléctrica

A tomada à qual for ligada a máquina deve se encontrar num lugar visível e acessível,
conectar a máquina exclusivamente a uma tomada eléctrica devidamente instalada, equipada com pino de terra!
não conectar através de uma extensão,
em caso de danificação do cabo de alimentação, a sua substituição deve ser realizada efectuada por um serviço autorizado,
a instalação eléctrica á qual será conectada a máquina de lavar roupa, deve estar protegida com um fusível 10 A.

Preparação da lavagem:

Os pequenos objectos, tais como moedas, clipes, agulhas, etc. podem danificar a roupa e os elementos da máquina, por isso deve seguir alguns conselhos extremamente importante:

1). esvaziar os bolsos
2). retirar todos os elementos em metal
3). lavar os tecidos delicados, tais como sutiãs e meia em especiais sacos de protecção
4). fechar os fechos de correr e apertar os botões

CARACTERÍSTICA DO APARELHO

DESCRIÇÃO DA MÁQUINA

1. Selector de programas
2. Ecrã
3. Botão Pronto dentro de
4. Botão Temperatura
5. Botão Centrifugação
6. Botão Níveis de sujidade
7. Botão Encurtar o tempo
8. Botão Opções (Enxaguamento adicional / Pré-lavagem / Encurtar o tempo)
9. Botão Início/Pausa
   4+5 Activação/desactivação do som
   7+8 Bloqueio para crianças Child Lock

1

2

Pode escolher o respectivo programa de lavagem, dependendo do nível de sujidade e do tipo e quantidade de carga de roupa o que assegura melhores efeitos e uma lavagem mais eficaz. Após iniciar o programa, o movimento giratório do selector para outra posição é assinalado com um sinal sonoro, mas não resulta numa alteração dos parâmetros do programa que já foi seleccionado.

Ecrã

O ecrã grande e legível garante acesso permanente à informação sobre qualquer programa. Durante o funcionamento da máquina o ecrã visualiza uma estimativa do tempo restante para terminar a lavagem e (intermite durante a lavagem quando for possível interromper a lavagem e adicionar roupa). O ecrã visualiza também os símbolos de: porta da máquina bloqueada (símbolo Child Lock (bloqueio para crianças) (símbolo WiFi (*), símbolo de vapor de água (*), símbolo Opti dose centrifugação, símbolos de decorrer do programa (símbolo de nível de sujidade e os respectivos símbolos de funções adicionais (enxaguamento adicional 7 pre-lavagem ), símbolo encurtar o tempo (o tempo visualizado constitui apenas um prognóstico e pode divergir do real tempo de lavagem, consoante a temperatura, a pressão da água, tamanho da carga, quantidade de detergente, etc. O tempo é actualizado automaticamente durante a lavagem e a sua contagem pode ser temporariamente interrompida ou sofrer modificações.

As máquinas com ecrã LCD também visualizam a máxima carga disponível no programa seleccionado com o selector de programas.

No caso de programas com carga máxima o ecrã visualiza durante 5 segundos a mensagem FUL. Seguidamente é indicado o tempo de duração do programa. No caso de programas com meia carga é visualizada a mensagem HLF também durante 5 seg., seguidamente é indicado o tempo de duração do programa. No caso dos restantes programas é indicada a carga máxima em (kg) durante 5 segundos, seguidamente é indicado o tempo de duração do programa.

3

Botão de função adicional Pronto dentro de

Em caso de seleção da função Pronto dentro de, o ecrã visualiza o tempo restante para o fim do programa 8:60 com esta opção o utilizador escolhe o tempo dentro do qual quiser que a roupa seja lavada e a máquina inicia autonomamente a lavagem, de forma a condizer com o tempo ajustado.

Premir o botão para ajustar o tempo dentro do qual quiser ter a roupa lavada.

4

Botão de Seleção de Temperatura

Este botão permite ajustar a temperatura da lavagem para os respectivos programas. Após premir este botão são visualizados os ajuste da temperatura da água disponíveis para o respectivo programa ou a opção de lavagem em água fria (sem aquecimento). Consoante o programa seleccionado, o ecrã indicada as seguintes opções de ajuste: - - °C (água fria), 20°C, 30°C, 40°C, 60°C, 90°C.

* no caso de alguns modelos

DESCRIÇÃO DO PAINEL DE COMANDO E DO ECRÃ

5

Botão de selecção das rotações da centrifugação

Este botão serve para ajustar a velocidade de centrifugação durante o escoamento da água da máquina de lavar roupa. Para alterar o ajuste, premir o botão Consoante o programa seleccionado, o ecrã indicada os seguinte valores: 0 (centrifugação desligada), 600, 800, 1000, 1200, 1400, 1600*

6

\*3 níveis de sujidade:

Esta função permite uma lavagem de acordo com as necessidades do utilizador – de forma rápida e económica, padrão ou intensa. Cada programa (consultar: tabela de programas) permite seleccionar um dos três níveis de sujidade: ligeiramente suja, muito suja e extremamente suja. Isto permite:

1). Uma lavagem limpa, ecológica e económica.
2). Seleção das opções de lavagem consoante as necessidades.

I Nível – para roupa interior ligeiramente suja. Esta opção está desligada por norma. Cada ajuste de nível aumenta a intensidade de lavagem. O tempo de lavagem básica aumenta entre 2-10 minutos o que permite lavar melhor a roupa.

Il Nível – programa padrão de lavagem – usa um algoritmo sem modificações, destina-se à lavagem de roupa com um nível médio de sujidade.

III Nível – para roupa interior muito suja. Usa a mesma quantidade de água como o nível nº 2 mas o tempo da lavagem básica aumenta aproximadamente 10 minutos.

Abaixo encontra-se a lista de programas que permitem seleccionar o nível de sujidade:

Programas Seleção	do tipo de nódoas
Algodão Eco -
Algodão Opção
Quotidiano -
Camisas Opção
Fitness Opção
Outdoor Opção
Escura Opção
Sintéticos Opção

Programas Seleção	de tipo de nódoas
Auto limpeza -
Enxaguamento -
Lavagem à mão	Opção
Lã	Opção
Delicada Opção
Express 15'	-
Antialérgico	-
Favoritos

* a velocidade máxima depende do modelo.

7

Botão de função adicional Encurtar o tempo

Esta opção permite encurtar o tempo 1/3 em comparação ao tempo original de duração do programa. O consumo de água não sofre alterações. A activação desta função é particularmente recomendada no caso de roupa ligeiramente suja.

A função “Encurtar o tempo” não se encontra disponível para todos os programas de lavagem (consultar Tabela de programas).

8

Botão Opções (enxaguamento adicional pré-lavagem / Encurtar o tempo)

Botão de função adicional Enxaguamento adicional

Esta função é particularmente útil no caso de lavagem de roupa interior e no caso de lavagem de roupa pertencente a pessoas com pele sensível. A selecção desta função garante um enxaguamento adicional da roupa.

Botão de função adicional Pré-lavagem

A função Pré-lavagem aumenta o tempo de duração da lavagem aproximadamente 20 min. Este programa consiste numa lavagem adicional antes de proceder com a lavagem principal. Graças à activação da função Pré-lavagem obtém excelentes efeitos de lavagem sem necessidade de mergulhar anteriormente a roupa em água. A activação desta função é recomendável no caso de lavagem de roupa muito suja. A pré-lavagem é feita com uma temp. de 30°C.

Botão de função adicional Encurtar o tempo

Esta opção permite encurtar o tempo 1/3 em comparação ao tempo original de duração do programa. O consumo de água não sofre alterações. A activação desta função é particularmente recomendada no caso de roupa ligeiramente suja.

A função Pré-lavagem não se encontra disponível para todos os programas de lavagem (consultar Tabela de programas).

Antes de activar a função Pré-lavagem deve colocar o detergente no compartimento para os detergentes identificado com o símbolo

A função "Encurtar o tempo" não se encontra disponível para todos os programas de lavagem (consultar Tabela de programas).

DESCRIÇÃO DO PAINEL DE COMANDO E DO ECRÃ

\* Sistema de lavagem a vapor /Steam Touch/

Steam Touch é um sistema de lavagem a vapor que:

1). aumenta a eficácia de lavagem de nódoas difíceis de remover,
2). prepara a roupa para passar a ferro – a roupa lavada fica menos enrugada,
3). remove as bactérias e ácaros nocivos – é uma excelente opção para pessoas com pele sensível e para alérgicos,
4). elimina as causas de cheiro desagradável – elimina e não apenas neutraliza.

Durante a lavagem é emitido vapor de água – as suas partículas penetram nas fibras dos tecidos – alargam-nas, endireitam e limpam. O vapor desinfecta os tecidos, mata os micróbios e amacia até as nódoas mais difíceis, não levando à danificação da roupa.

A utilização de vapor faz com que as manchas mais difíceis sejam removidas e a roupa torna-se ainda mais delicada. A utilização de vapor é seguro e não apresenta qualquer risco para a roupa lavada.

Após seleccionar esta opção, o vapor é adicionado durante dois pontos do programa – durante o último enxaguamento e durante a centrifugação. No etapa de enxaguamento a duração do programa aumenta 7 min., o consumo de electricidade 0,1 kWh e de água 0,7L. Na fase de centrifugação a duração do programa aumenta 5 min., o consumo de electricidade aumenta 0,07kWh e o consumo de água 0,5L.

O sistema de vapor é executado automaticamente com a escolha de programas sinalados em azul no painel de controlo.

* no caso de alguns modelos

OPTI DOSE

A máquina de lavar roupa com sistema de doseamento automático de detergente tornar-se mais ecológica, económica e confortável. Este tipo de máquina escolhe autonomamente a quantidade adequada de detergente líquido, adaptada ao programa de lavagem seleccionado e à quantidade e tipo de roupa lavada.

O utilizador tem a possibilidade de regular o nível de doseamento de detergente líquido com o botão OptiDose.

Na máquina com a opção Opti Dose para desligar o doseamento automático de amaciador deve premir o botão OptiDose durante 3 seg. Ao premir novamente o botão durante 3 segundos activa de novo o doseamento automático de amaciador.

O doseamento automático de detergente é feito através do botão OptiDose. Pode seleccionar o tamanho da dose de detergente – pequena, média, grande ou desactivar o sistema.

A dose pequena recomendável para uma carga 1-3kg são 22,5ml de detergente líquido.

A dose média recomendável para uma carga 3-5 kg são 30ml de detergente líquido.

A dose grande recomendável para cargas 6-9kg são 37,5ml de detergente líquido.

A capacidade do compartimento para amaciador são 0,6L a para detergente 1L.

A dose de amaciador são sempre 22,5ml.

A gota intermitente significa um nível baixo de algum dos líquidos.

O detergente deve ser doseado consoante as recomendações do fabricante.

Com uma dose máxima de detergente o sistema é capaz de realizar aproximadamente 20 ciclos de lavagem.

\* Bola para detergente

Se o utilizador quiser usar detergente em pó tem que desligar o OptiDose -doseamento automático de detergente líquido, de seguida colocar a bola com detergente no interior da máquina e iniciar a lavagem.

* no caso de alguns modelos

9

Botão Início/Pausa

O botão Início/Pausa serve para iniciar e interromper o funcionamento da máquina de lavar roupa. Durante a utilização da máquina, o símbolo de programa intermite indicando a respectiva fase do programa. Os símbolos não intermitem em modo Pausa mas brilham de forma contínua. A função Pausa pode ser usada para ensopar a roupa lavada.

Por baixo do botão Início/Pausa encontra-se o símbolo Add + (possibilidade de adicionar roupa durante o programa independentemente do seu tamanho – calças, camisas ou meias perdidas). A máquina sinaliza de forma clara o período dentro do qual é possível adicionar roupa.

A função Add+ é uma solução excelente para os mais distraídos! O sistema permite a abertura da porta na sua totalidade durante o ciclo de lavagem o que permite colocar mais roupa ou retirar roupa do tambor até algum tempo após ter iniciado a lavagem. O díodo sobre o painel informa que a interrupção da lavagem no respectivo momento não é possível. Pode interromper o programa a adicionar roupa, o ecrã visualiza o símbolo Add+ intermitente. Se a temperatura estiver abaixo de 60°C e o nível de água se encontrar abaixo da vedante da porta o programa pode ser interrompido com o botão Início/Pausa 3 segundos, seguidamente pode desbloquear a porta e adicionar roupa. A disponibilidade desta opção é identificada com um sinal rapidamente “intermitente” do controlo que permite usar esta opção ( aproximadamente durante 70-80% de duração do programa de lavagem. Apesar desta opção se encontrar disponível praticamente durante todo o tempo de duração do programa, a sua utilização é recomendada dentro dos primeiros 30 minutos de duração de programa, a fim de obter excelentes efeitos de lavagem.

Activação/desactivação do som

A função de activação/desactivação do som pode ser iniciada premindo simultaneamente os botões: De Temperatura e Centrifugação durante aprox. 3 segundos.

Bloqueio para crianças Child Lock

Esta função bloqueia os botões funcionais impedindo a alteração das configurações ou a interrupção do funcionamento da máquina de lavar roupa pelas crianças. Esta função pode ser activada durante o decorrer do ciclo, premindo simultaneamente o botão Encurtar o tempo e o botão Opções durante aproximadamente 3 segundos. Premir novamente os mesmos botões durante aproximadamente 3 segundos para desligar a função durante o ciclo.

4+5

7+8

!

#

Se for activado o bloqueio para crianças, o ecrã visualiza o símbolo 📋 O desligamento da máquina, desconexão da fonte de alimentação e fim do programa de lavagem não desactiva o bloqueio.

Selecção do programa Favorito

Para configurar o programa Favorito, rodar o selector para o programa desejado, ajustar a temperatura, a velocidade de centrifugação e as funções adicionais. De seguida manter premido o botão Temperatura durante aproximadamente 3 segundos, para confirmar a configuração do programa Favorito. Após memorizar os ajustes, a função encontrar-se-á sempre disponível sob a opção Favoritos. O programa Favorito pode ser modificado inúmeras vezes, sem limitações. O programa pré-definido como favorito é o programa Algodão.

PROGRAMAS ESPECIAIS

1

Antialérgico

Este programa destina-se para crianças e pessoas com pele sensível ou com alergia cutânea. O programa permite remover da roupa lavada praticamente todos os alergénios, ácaros, bactéricas, micróbios ou fungos. Também lava as nódoas difíceis de remover. Serve para lavar roupa delicada, p.ex. de criança – não danifica a roupa. A lavagem básica é realizada por padrão numa temperatura de 30°C (possíveis ajustes de temperatura: - - °C (água fria), 20°C, 30°C, 40°C), seguidamente 4 enxaguamentos todos eles com água aquecida.

2

Auto limpeza

O programa de auto limpeza do tambor da máquina permite manter uma elevada higiene da máquina e em consequência também da roupa lavada, o que é particularmente importante no caso de alérgicos e lavagem de roupa de crianças. O programa:

1). Elimina a maioria dos alergénios (bactérias, fungos e micróbios), que se acumulam no tambor.
2). O programa é utilizado sem carga e durante a sua realização é proibida a lavagem de roupa. Com este programa é possível a utilização de produtos de limpeza de máquinas de lavar roupa de fabricantes com renome.
3). Liberta a roupa lavada de cheiros desagradáveis provocados na sua maioria pelos micróbios que se vão acumulando no tambor da máquina.
O programa ferve o tambor da máquina a uma temperatura 90-95 st C e dura aproximadamente uma hora.

Quotidiano 58'

Programa rápido de lavagem completa com duração de 58 minutos.

1). Garante uma lavagem completa e eficaz em menos de uma hora.
2). Permite poupar tempo e garante conforto de utilização da máquina.

3

4

Express 15'

Programa para refrescar a roupa. Realiza todos os três etapas de lavagem:

1). lavagem básica 2). enxaguamento 3). centrificação.

DESCRIÇÃO DE UTILIZAÇÃO

1

Seleção do programa

Ajustar o selector de programas no sentido dos ponteiros do relógio e no sentido contrário ao dos ponteiros do relógio.
Adaptar o programa às suas necessidades – pode modificar a temperatura, a velocidade de centrifugação ou activar funções adicionais.
Premir o botão Início/Pausa.

2

Pronto dentro de

Para ajustar Pronto dentro de:

■ Fechar a janela da máquina de lavar roupa.
Ajustar o selector de programas sobre o programa seleccionado (consultar Tabela de programas).
- Seleccionar funções adicionais ou modificar os parâmetros de lavagem – consoante as necessidades.
Premir o botão Pronto dentro de.
- Seleccionar sobre o ecrã Pronto dentro de numa gama entre 1 a 24 horas. Premir o botão Início/Pausa. A máquina de lavar roupa passa para o modo de espera.
A lavagem é imediatamente terminada.

Após seleccionar Pronto dentro de o ecrã visualiza o tempo restante para o fim do programa de lavagem.

3

Fim de lavagem

O fim de lavagem é sinalizado com um sinal sonoro (se estiver activo). O ecrã visualiza a mensagem END, 30 segundos após terminar o programa a máquina é desligada automaticamente, o ecrã apaga, a porta é desbloqueada, a máquina passa para o modo de desligamento).
■ Fechar a válvula de água.
- Desconectar a máquina de lavar roupa da corrente eléctrica.
Abrir a janela da máquina e retirar a roupa.

4

Eliminação e alteração do programa

O programa pode ser reiniciado se premir pausa durante 3 segundos.

SOLUÇÃO DE PROBLEMAS DURANTE A UTILIZAÇÃO

Problema Possível causa / Solução
A máquina de lavar roupa não funciona Abrir a torneira com água de abastecimento,- limpar o crivo sobre o tubo de abastecimento,- fechar a porta da máquina de lavar roupa,- premir o botão Início/Pausa.
Fugas de água - Conectar correctamente o tubo de abastecimento de água.
Carga de roupa na máquina de lavar roupa que não foi centrifugada	- Colocar de novo a carga de roupa uniformemente no tambor, limpar o filtro da bomba.
Cheiro desagradável no tambor da máquina de lavar roupa	- Iniciar o programa de auto limpeza do tambor da máquina.
Falta de água no tambor - Abrir a torneira com a água de abastecimento.
Água que fica na câmara do amaciador - Apertar o elemento de plástico que se encontra na câmara central do compartimento para detergentes.
Roupa mal enxaguada - Certifique-se de que o detergente de lavagem é correctamente doseado, consoante o nível de sujidade e dureza da água (consultar os conselhos sobre a embalagem do detergente de lavagem).
A máquina de lavar roupa não enche com água	- Abrir a válvula de água,- verificar as configurações do programa,- verificar a pressão da água,- conectar novamente o tubo de abastecimento de água,- fechar a porta da máquina de lavar roupa,- verificar se o tubo de abastecimento de água não está dobrado ou bloqueado
Influxo e escoamento de água simultâ-neos	Verificar se a ponta final da mangueira de escoamento encontra-se acima do nível de água na máquina de lavar roupa – o tubo deve se encontrar a uma altura entre 0 – máx. 100 cm.
Escoamento de água incorrecto - Verificar o filtro da bomba,- verificar o tubo de escoamento,- verificar a localização do tubo de escoamento, este deve se encontrar a uma altura 0,6–1 m a contar do pavimento.
Vibrações da máquina de lavar roupa - Verificar se foram removidas as protecções de transporte.- nivelar a máquina,- bloquear os pés da máquina apertando as porcas.
Espuma do distribuidor de detergentes - Diminuir a dose de detergente aplicado.- verificar a dureza da água e a quantidade de detergente aplicado,- aplicar o detergente consoante a informação do fabricante sobre a respectiva dureza da água.
Interrupção do funcionamento da máquina de lavar roupa antes de terminar o programa	- Verificar a alimentação eléctrica, o influxo e o escoamento de água.
Ruído provocado pela bomba de escoamento após eliminar a água	- Não existem motivos para preocupação. - A água foi removida do tambor, mais ficou uma pequena quantidade de água na bomba e no tubo de escoamento.O funcionamento contínuo da bomba de escoamento provoca a sucção de ar e um ruído característico que não é sinal de nenhum defeito.
Interrupções curtas de funcionamento durante o ciclo de lavagem	- A quantidade de água na máquina é completada automaticamente- interrupção provocada pela eliminação do excesso de espuma.

VISUALIZAÇÃO DAS MENSAGENS DE ERRO DA MÁQUINA DE LAVAR ROUPA

A máquina está equipada com um sistema de alarme que alerta no caso de pequenos problemas relacionados com a utilização incorrecta através de “MENSAGENS DE ERROS” visualizadas no visor. O sistema de “MENSAGENS DE ERROS” permite localizá-los e conhecer a sua causa.

A detecção de erro é sinalizada pelo acendimento dos indicadores de acordo com o seguinte quadro:

Indicação do visor	Causa Explicação
E10 Pressão baixa da água; falta de água na máquina de lavar roupa		Abrir a válvula da água, verificar o tubo de abastecimento de água e o filtro, verificar a pressão da água
E12 Transbordo	Reiniciação do aparelho
E21 Escoamento de água incorrecto		Verificar a bomba de escoamento de água e o filtro.
E30 A porta da máquina não se bloqueia após ser fechada		Fechar a porta da máquina de lavar roupa, verificar se na porta não ficaram entaladas peças de roupa.
Outros Tentar iniciar novamente ou contactar o		PONTO DE SERVIÇO.

Durante a sinalização de erro a máquina emite adicionalmente um sinal sonoro (se estiver activo).

DESBLOQUEAMENTO DE EMERGÊNCIA

p.ex. no caso de falha de alimentação

O programa será continuado no momento em que a alimentação for recuperada.

Se apesar disso quiser retirar a roupa, a porta pode ser aberta da seguinte forma:

Aviso

Risco de queimadura!

Durante a lavagem em temperaturas elevadas existe o risco de queimadura devido ao contacto com a solução quente de detergente e roupa lavada.

Eventualmente deixar arrefecer.

Aviso

Risco de ferimento!

A colocação das mãos no tambor durante a centrifugação pode causar ferimentos.

Não colocar as mãos no tambor durante a centrifugação.

Aguardar até o tambor parar por completo.

Atenção!

Danos provocados pela água

Uma fuga de água pode provocar danos.

Não abrir a porta, se pela janela poder observar a presença de água.

1. Desligar o aparelho. Retirar a ficha da tomada.
2. Escorrer a água.
3. Puxar o desbloqueamento de emergência para baixo com uma ferramenta e soltar.
   Seguidamente pode abrir a porta.

MANUTENÇÃO E LIMPEZA

Nunca deve usar diluentes nem produtos de limpeza contundentes e abrasivos (p. ex. pós ou detergentes líquidos de limpeza) para a limpeza do corpo e das peças de plástico do aparelho! Usar apenas produtos de limpeza líquidos delicados e panos macios. Não usar esponjas.

Limpeza do filtro da bomba

1

Limpar o filtro da bomba cada 20 lavagens. O descuido relativamente à limpeza do filtro pode levar a problemas com o escoamento da água da máquina de lavar roupa!

1). desconectar a máquina da corrente eléctrica,
2). fechar a válvula de água,
3). abrir a tampa do filtro com a mão ou uma aparafusadora plana,
4). desapertar o filtro,
5). retirar e limpar o filtro.

2

Limpeza da válvula de abastecimento com água

Montagem de novo do filtro - proceder de forma inversa.

1). desapertar o tubo de abastecimento com água,
2). agarrar o pino da rede do filtro com uma pinça,
3). retirar e limpar o filtro, de preferência com um pincel.

3

Limpeza da gaveta de detergentes

Limpar pelo menos uma vez por mês.

1). retrair a gaveta de detergentes.
Premir a inserção para baixo e retirar completamente a gaveta.
2). lavar sob água corrente, eventualmente com um escova ou peça de tecido,
3). inserir de novo a gaveta.

CONSELHOS PRÁTICOS DE LAVAGEM

Recomendamos a utilização de detergentes de aplicação geral (em pó ou líquidos) para uma vasta gama de temperaturas, consoante as recomendações do fabricante de detergente indicadas sobre a embalagem.

1

Produtos para lavar a roupa

Colocar o detergente na câmara do compartimento identificado com o símbolo
O detergente para a pré-lavagem deve ser colocado na câmara do compartimento identificada com o símbolo

2

■ Montar a placa incluída na câmara

■ Verter o detergente líquido na câmara do compartimento identificada

3

O amaciador deve ser vertido na câmara central do compartimento identificada com o símbolo

Não exceder o nível máximo identificado na câmara do compartimento. O produto é doseado durante o último enxaguamento.

No caso de lavagem de roupa branca recomenda-se a aplicação de detergente sólido, tal como detergente em pó para lavar roupa. Os detergentes líquidos não contêm lixívias. A roupa branca não dever ser lavada com amaciadores pois este podem levar ao amarelecimento da roupa.

PRIMEIRA LAVAGEM

Antes da primeira lavagem, realizar um ciclo de alta temperatura sem roupa, de acordo com o seguinte procedimento:

1). conectar a máquina à alimentação,
2). abrir a válvula de água,
3). ajustar o selector de programas numa posição de lavagem em alta temperatura, adicionar detergente e premir o botão Início/Pausa.

SUJIDADES

1

Manchas persistentes

■ antes de lavar roupa interior, aplicar um tira-nódoas de acordo com as instruções de utilização.

2

Sujidades fortes

para obter um melhor efeito, lavar de cada vez uma quantidade menor de roupa interior,
■ adicionar mais detergente,
- após lavar roupa muito suja (p.ex. roupa de trabalho) ou roupa que solta fibras, enxaguar a máquina. Iniciar um programa de lavagem com temp. de 60°C, sem roupa, p.ex. Algodão ou Sintéticos.

3

Sujidades ligeiras

Consultar "Poupança".

POUPANÇA

Redução do consumo de electricidade e água

Lavar pequenas quantidades de roupa interior pouco suja com um programa de lava-gem apropriado p. ex. curto.
Adicionalmente na maioria dos programas a máquina detecta o tamanho da carga. No programa Algodão, no caso de uma carga pequena, a máquina de lavar roupa reduz o consumo de água e electricidade e encurta o tempo de lavagem.

DUREZA DA ÁGUA

A água dura leva à formação de depósitos de calcário. Para obter informações sobre a dureza de água dirigir-se ao Fornecedor de Água mais próximo. Recomendamos a utilização durante cada lavagem de amaciadores de água.

FALTA DE ELECTRICIDADE (MEMÓRIA DO PROGRAMA)

O desligamento da máquina de lavar roupa da rede ou uma falha de electricidade não resultam na eliminação do programa. O programa iniciado encontra-se na memória do aparelho e é retomado após a tensão ser restaurada. A porta da máquina de lavar roupa não deve ser aberta no caso de uma falha de electricidade.

CARGA

A capacidade máxima do tambor são 8 kg.
Carregar a roupa no tambor da máquina de lavar roupa de acordo com os seguintes conselhos:

1). algodão, ganga, roupa de criança – no máximo tambor cheio (não colocar roupa à força no tambor, pois o mesmo reduz a qualidade de lavagem).
2). sintéticos – no máximo 1/2 tambor,
3). Iã, seda, tecidos delicados – no máximo 1/3 de tambor.

Não sobrecarregar a máquina. A sobrecarga da máquina de lavar roupa pode danificar a roupa lavada. Em caso de sobrecarga o ecrã visualiza a mensagem OVL – retirar o excesso de roupa do tambor e reiniciar a máquina. A carga máxima de roupa, consoante o programa pode ser consultada na Tabela de programas.

CONTROLO DE DISTRIBUIÇÃO DA CARGA

O controlador electrónico da máquina está equipado com um sistema de controlo de equilíbrio. Antes de proceder com a centrifugação o sistema controla a distribuição de roupa no tambor. Em caso de detecção de um desequilíbrio demasiado grande, o sistema tenta alterar a distribuição da roupa na máquina. Por vezes estas tentativas podem ser insuficientes para distribuir correctamente a roupa. Alguns dos problemas podem ser provocados p.ex. por roupões turcos lavados juntamente com outro tipo de roupa, roupa de cama que se enrola numa bola à volta de outras peças de roupa, etc.
Nesse caso o sistema pode reagir de duas formas:

1). aceitar a distribuição desequilibrada da roupa, diminuindo no entanto a velocidade de centrifugação,
2). não permitir a centrifugação.

Em ambos os caso, após terminar a lavagem, deve abrir a porta da máquina de lavar roupa, distribuir a roupa manualmente, fechar a porta e seleccionar novamente o programa de centrifugação.

BLOQUEIO DA PORTA

A máquina de lavar roupa está equipada com um bloqueio que impossibilita a abertura da porta durante a lavagem. A máquina de lavar roupa desbloqueia automaticamente a porta após terminar o programa de lavagem.

Se no tambor encontrar-se água ou a temperatura no seu interior for demasiado elevada, não será possível abrir a porta. A abertura da porta da máquina não é possível durante alguns dos etapas de lavagem.

TECIDOS DELICADOS

1

Seleção do programa

Evitar a sobrecarga da máquina, em caso de tecidos delicados a carga máxima são 2,5 kg, consultar “Carga”.

DOSEAMENTO DE DETERGENTE

1

Detergente de lavagem insuficiente:

a roupa perde a sua cor, formam-se granulados de gordura, formam-se depósitos de calcário.

2

Excesso de detergente de lavagem

a roupa forma uma quantidade elevada de espuma durante a lavagem, a lavagem é pouco eficaz, os tecidos não são suficientemente enxaguados de detergente.

ESPECIFICAÇÕES TÉCNICAS

Tipo 3FE-8612X
Tensão nominal 220-240V / ~50Hz
Potência nominal 2000 W
Protecção sobrecorrente 10 A
Capacidade de carga do tambor	máx. 8 kg
Pressão da água mín. 0,05 MPa (0,5 bar) máx. 1 MPa	(10 bar)
Dimensões A x L x P 850/595/565 [mm]
Peso 68 kg
Preenche os requisitos das normas UE norma EN 60456

Análise para a rotulagem de acordo com EN 60456 com programas típicos de lavagem de tecidos de algodão:

• Algodão 60°C em plena carga
• Algodão 60°C em carga parcial
• Algodão 40°C em carga parcial

o consumo anual médio de água são 11000 L/ano o consumo de energia anual ponderado são 157 kWh/ano.

ECOLOGY IN PRACTICE
