MANUAL DE UTILIZADOR KX-HNB600SP PANASONIC

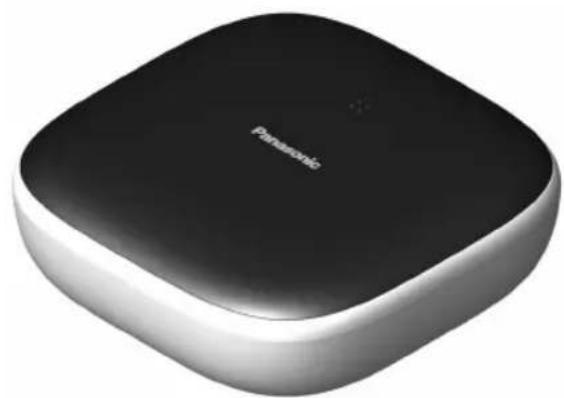

Guia de configuração do sistema

Sistema de rede doméstica

Hub

Modelo N.° KX-HNB600SP

Obrigado por ter adquirido um produto da Panasonic.

Este documento explica como configurar o hub e aceder ao mesmo utilizando um dispositivo móvel. Estes passos têm de ser seguidos para poder usar o sistema.

Para obter informações sobre como usar o sistema, consulte o Guia do utilizador (página 17).

Leia este documento antes de utilizar a unidade e guarde-o para futura referência.

PNQX7324YA CC0116WK1126 (E)

Conteúdo

Introdução

Informações dos acessórios ....3

Expandir o Sistema de rede doméstica da

Panasonic 4

Informações importantes

Acerca deste sistema 6

Para sua segurança ....6

Instruções de segurança importantes ....7

Precauções de segurança ....7

Para um melhor desempenho 8

Outras informações ......9

Programação

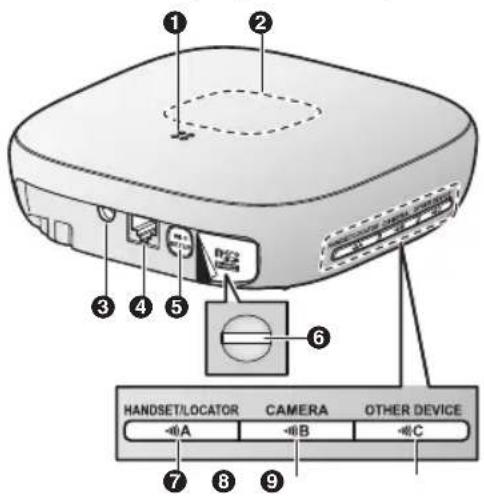

Nomes das peças e funções ....10

Indicador LED 10

Ligações ....11

Definições Wi-Fi® 12

Registar outro dispositivo móvel .....15

Registar outros dispositivos no hub .....15

Anexo

Alcance da comunicação sem fios (DECT) .....17

Aceder ao Guia do utilizador ....17

Instalação na parede 18

Especificações ......20

Aviso de software de código aberto .....20

Informações sobre software .....20

Informações dos acessórios

Acessórios fornecidos

No Itens/Referência Quantidade
1	Transformador/PNLV236CE 1
2	Cabo telefónico 1
3	Adaptador para montagem na parede 1

Acessórios adicionais

Cartão microSD (não fornecido)

É necessário introduzir um cartão microSD, disponível comercialmente, no hub para poder gravar imagens a partir de câmaras. São suportados os tipos de cartões microSD que se seguem.

• Cartão microSD/SDHC: até 32 GB

Outras informações

• Conceção e especificações sujeitas a alterações sem aviso prévio.
• As ilustrações utilizadas nestas instruções podem diferir ligeiramente do verdadeiro equipamento.

Marcas comerciais

• O logótipo microSDHC é uma marca comercial da SD-3C, LLC.
• iPhone e iPad são marcas comerciais da Apple Inc., registadas nos E.U.A. e noutros países.
• iPad mini é uma marca comercial da Apple Inc., registada nos E.U.A. e noutros países.
• Android e Google Play são marcas comerciais registadas ou marcas comerciais da Google Inc.
• Microsoft, Windows e Internet Explorer são marcas comerciais registadas ou marcas comerciais da Microsoft Corporation nos EUA e/ou noutros países.
• Wi-Fi, WPA e WPA2 são marcas comerciais registadas ou marcas comerciais da Wi-Fi Alliance.
• Todas as outras marcas comerciais aqui identificadas pertencem aos respetivos proprietários.

Nota

- O hub suporta cartões de memória microSD e microSDHC. Neste documento, o termo "cartão microSD" é utilizado como um termo genérico para qualquer um dos cartões suportados.

Expandir o Sistema de rede doméstica da Panasonic

O Sistema de rede doméstica da Panasonic é um sistema sem fios que lhe permite criar uma rede potente de dispositivos, tais como câmaras, sensores e conectores inteligentes, bem como controlá-los a todos com uma aplicação fácil de utilizar.

Os dispositivos compatíveis são explicados mais abaixo. Para obter informações sobre a aplicação Home Network, consulte o Guia do utilizador (página 17).

O número máximo de dispositivos para cada tipo de dispositivo encontra-se indicado abaixo.

Terminal móvel sem fios digital (KX-HNH100: 6 no máx.1)Faz e recebe chamadas utilizando a sua linha fixaPode ser utilizado para alterar o modo de acionamento do sistemaApresenta o estado do sistemaRecebe uma notificação quando os sensores são ativados
Câmara interior (KX-HNC200: 4 no máx.2)Câmara a cores e microfone incorporado para monitorização ao vivo e gravaçãoO sensor visual, o sensor áudio e o sensor de temperatura incorporados podem ser usados para ativar outras ações (gravação com a câmara, acender uma luz, etc.)Microfone e altifalante incorporados para comunicação bidirecional
Câmara exterior (KX-HNC600: 4 no máx.2)Câmara a cores com microfone incorporado para monitorização ao vivo e gravaçãoO sensor visual e o sensor de infravermelhos incorporados podem ser usados para ativar outras ações (gravação com a câmara, acender uma luz, etc.)Microfone e altifalante incorporados para comunicação bidirecionalDesign resistente a salpicos para uma instalação permanente no exterior
Sensor de janela/porta (KX-HNS101: 50 no máx.2)Deteta quando a janela ou porta correspondente é abertaPode ser usado para ativar outras ações (gravação com a câmara, acender uma luz, etc.)
Sensor de movimento (KX-HNS102: 50 no máx.2)Deteta movimento na área envolventePode ser usado para ativar outras ações (gravação com a câmara, acender uma luz, etc.)

Introdução

Conector Inteligente (KX-HNA101: 50 no máx.2)

- Pode ser ligado e desligado utilizando o terminal móvel ou a aplicação Home Network, quando é ativado por um sensor ou com base num horário

- Deteção de sobre-intensidade de corrente e potência excessiva para uma maior tranquilidade

- O consumo de energia é registado para referência futura

*1 Os terminais móveis opcionais podem ser de uma cor diferente da do terminal móvel fornecido como parte de um conjunto pré-configurado.
*2 É possível registar no hub um total de 6 terminais móveis sem fios, 4 câmaras e 50 outros dispositivos (sensores de movimento, sensores de janela/porta, conectores inteligentes, etc.).

A linha de produtos Sistema de rede doméstica está a aumentar!

Agora pode esperar novos dispositivos que irão tornar o seu sistema de rede doméstica ainda mais útil e conveniente.

Para obter informações sobre os dispositivos e conjuntos mais recentes, visite o website indicado.

Espanha: www.panasonic.es

Portugal: www.panasonic.pt

Dispositivos móveis

Os seus dispositivos móveis: 8 no máx.1

Pode expandir o sistema instalando a aplicação Home Network nos seus dispositivos móveis (smartphones, tablets, etc.) e registando-os no hub.

Consulte a página 12 para obter mais informações sobre a aplicação Home Network.

Nota:

- Tem de configurar as definições Wi-Fi do hub para poder utilizar a aplicação.

*1 É possível registar 8 dispositivos móveis no hub; no entanto, só os primeiros 4 é que podem usar as funções de telefone.

Informações importantes

Acerca deste sistema

• Este é um sistema auxiliar; não foi concebido para proporcionar uma proteção total contra perdas materiais. A Panasonic não poderá ser responsabilizada no caso de ocorrerem perdas materiais durante o funcionamento deste sistema.
• As funções sem fios do sistema estão sujeitas a interferências, pelo que não é possível garantir a funcionalidade em todas as situações. A Panasonic não seráresponsabilizada por ferimentos ou danos materiais decorrentes de avaria ou erro da comunicação sem fios.

Para sua segurança

Para evitar danos materiais, ferimentos graves e perda de vidas, leia esta secção atentamente antes de utilizar o produto para garantir um funcionamento adequado e seguro do mesmo.

AVISO

Ligação à corrente

• Utilize apenas a fonte de alimentação indicada no equipamento.
• Não sobrecarregue tomadas de parede nem extensões. Existe o risco de provocar um incêndio ou choques elétricos.
• Insira completamente a ficha da corrente ou do transformador na tomada de parede. Se não o fizer, pode provocar um choque elétrico e/ou sobreaquecimento, que pode resultar num incêndio.
• Limpe regularmente o pó, et. do transformador e/ou da ficha, desligando-os da tomada da parede e limpando-os em seguida com um pano seco. O pó acumulado pode causar um problema de isolamento em conjunto com a humidade, etc. e provocar um incêndio.

• Desligue o transformador da tomada da parede se este deitar fumo, produzir um cheiro anormal ou fizer um ruído invulgar. Estas condições podem provocar incêndios ou choques elétricos. Verifique se o fumo desapareceu e contacte um centro de assistência autorizado.

• Desligue da tomada de parede e nunca toque no interior do transformador se a respetiva caixa apresentar fendas. Existe o perigo de choque elétrico.

• Nunca toque na ficha com as mãos molhadas. Existe o perigo de choque elétrico.
• Não ligue dispositivos não especificados.

Instalação

• Para evitar o risco de incêndio ou choque elétrico, não exponha o equipamento à chuva nem a qualquer tipo de humidade.
• Não coloque nem utilize este equipamento próximo de dispositivos controlados automaticamente, como portas automáticas e alarmes contra incêndio. As ondas radioelétricas emitidas pelo equipamento podem provocar avarias nos dispositivos que resultem em acidentes.
• Não permita que o transformador ou o cabo telefónico seja demasiado puxado, dobrado ou que fique debaixo de objetos pesados.
• Mantenha as peças pequenas, como os cartões microSD, fora do alcance das crianças. Correm o risco de as engolir. Caso as engulam, procure imediatamente um médico.

Precauções de funcionamento

• Desligue o equipamento da tomada de parede antes de o limpar. Não utilize produtos de limpeza líquidos ou aerossóis.
• Não desmonte o equipamento.
• Não derrame líquidos (detergentes, produtos de limpeza, etc.) na ficha do cabo telefónico, nem a deixe ficar húmida de modo algum, pois pode provocar um incêndio. Se a ficha do cabo telefónico ficar húmida, desligue-a imediatamente datomada telefónica de parede e não a utilize.
• Nunca coloque objetos metálicos dentro do produto. Se entrarem objetos metálicos no produto, desligue o disjuntor e contacte um centro de assistência técnica autorizado.

Equipamentos médicos

- Consulte o fabricante de equipamento médico pessoal, como pacemakers ou aparelhos auditivos, para determinar se está devidamente protegido de energia de radiofrequência (RF) externa. As funções do DECT operam entre

Informações importantes

1,88 GHz e 1,90 GHz, com uma potência de transmissão máxima de 250 mW. As funções Wi-Fi operam entre 2,412 GHz e 2,472 GHz, com uma potência de transmissão máxima de 100 mW.

- Não utilize o equipamento em locais onde sejam prestados cuidados de saúde se os regulamentos afixados na área o proibirem de o fazer. É possível que em hospitais ou noutros locais idênticos seja utilizado equipamento sensível à energia de RF externa.

CUIDADO

Instalação e localização

• Nunca efetue uma instalação durante uma trovoada.
• Nunca instale conectores da linha telefónica em locais húmidos, a não ser que os conectores tenham sido especificamente concebidos para esse efeito.
• Nunca toque em fios telefónicos ou terminais não isolados, a não ser que o fio telefónico tenha sido desligado na interface de rede.
• Tenha cuidado quando instalar ou modificar linhas telefónicas.
• O transformador é utilizado como o dispositivo de desativação principal. Certifique-se de que a tomada CA está instalada junto do equipamento e que tem acesso fácil.

• Este equipamento não efetua chamadas quando:

• houver uma falta de energia.

• as pilhas do terminal móvel sem fios ou do dispositivo móvel necessitarem de ser recarregadas ou avariarem.

Instruções de segurança importantes

Quando utilizar o equipamento, deve sempre seguir as precauções de segurança básicas para diminuir o risco de incêndio, choques elétricos e ferimentos em pessoas, incluindo o seguinte:

1. Não utilize este equipamento perto de água, por exemplo, perto de uma banheira, de um lavatório ou lava-louça, numa cave com humidade ou próximo de uma piscina.

2. Evite utilizar um telefone (que não seja sem fios) durante uma tempestade com descargas elétricas. Existe um risco remoto de ocorrerem choques elétricos devido aos relâmpagos.

3. Não utilize o telefone para comunicar uma fuga de gás próximo da fuga.
4. Utilize apenas o cabo de alimentação indicado neste documento.

GUARDE ESTAS INSTRUÇÕES

Precauções de segurança

Tome as medidas adequadas para evitar as falhas de segurança seguidamente indicadas ao usar este produto.

• Fugas de informações privadas
• Utilização não autorizada deste produto
• Interferências ou suspensões não autorizadas da utilização deste produto

Tome as seguintes medidas para evitar falhas de segurança:

• Configure o router sem fios que liga o seu dispositivo móvel a este produto para utilizar encriptação para todas as comunicações sem fios.
• Poderá estar vulnerável a falhas de segurança se a unidade for usada com a palavra-passe de início de sessão, o código de desativação, o código PIN ou outras definições nos valores predefinidos. Configure os seus próprios valores para estas definições.
• Não utilize palavras-passe que possam ser facilmente adivinhadas por terceiros. Se mantiver um registo das suas palavras-passe, proteja esse registo. Altere as palavras-passe com regularidade.
• Se perder o seu dispositivo móvel, altere a palavra-passe utilizada para aceder a este produto.
• Se ativar a função de início de sessão automática do produto, ative o bloqueio de ecrã ou uma função de segurança semelhante no seu dispositivo móvel.
• Tenha cuidado ao realizar operações importantes relacionadas com a segurança, como eliminar o endereço MAC, as IDs das unidades, etc.

Informações importantes

• Para evitar a divulgação de informações pessoais, ative o bloqueio de ecrã ou outra função semelhante no seu dispositivo móvel.
• Quando enviar o produto para ser reparado, tome nota de eventuais informações importantes armazenadas no produto, pois estas informações podem ser apagadas ou alteradas durante o processo de reparação.
• Antes de entregar o produto a terceiros para fins de reparação ou outros, efetue uma reposição dos dados de fábrica para apagar eventuais dados armazenados no produto e retire o cartão microSD. Utilize apenas serviços de reparação de confiança autorizados pela Panasonic.
• Antes de eliminar o produto, efetue uma reposição dos dados de fábrica para apagar eventuais dados armazenados no produto. Retire e apague o cartão microSD.
• Se o seu dispositivo móvel já não vai ser utilizado com o produto, elimine o registo do seu dispositivo móvel do produto e elimine a aplicação correspondente do seu dispositivo móvel.
• Se este produto sofrer uma falha de energia, a definição de data e hora pode ficar incorreta. Neste caso, a definição de data e hora será automaticamente corrigida quando o seu dispositivo móvel e este produto forem ligados à mesma rede sem fios.

Além disso, lembre-se do seguinte.

• Não é possível usar vários hubs na mesma rede.
• Só um dispositivo móvel pode aceder a este produto quando não estiver em casa. Se um segundo dispositivo móvel se ligar a este produto quando não estiver em casa, o primeiro dispositivo móvel é desligado.
• Dependendo das condições da rede e da qualidade do sinal sem fios, as comunicações podem ser interrompidas.
• Este produto pode ser utilizado de formas que violam os direitos de privacidade ou publicidade de terceiros. O utilizador é responsável pela forma como este produto é utilizado.

Para um melhor desempenho

Localização do hub/evitar ruído

O hub e outros dispositivos da Panasonic compatíveis utilizam ondas radioelétricas para comunicar entre si.

• Para ter uma cobertura máxima e comunicações sem ruídos, coloque o hub:
• num local central, elevado e conveniente, sem obstáculos entre os dispositivos e o hub, num ambiente interior.
• longe de equipamentos eletrónicos, como televisores, rádios, computadores, dispositivos sem fios ou outros telefones
• sem estar de frente para transmissores de radiofrequência, como antenas externas de estações de geração de células para telemóveis (evite colocar o hub numa janela de sacada ou perto de uma janela).
• A cobertura e a qualidade de voz dependem das condições ambientais locais.
• Se num dado local a receção no hub não for satisfatória, coloque-o noutro local para uma melhor receção.

Ambiente

• Mantenha o equipamento afastado de dispositivos geradores de ruído elétrico, como lâmpadas fluorescentes e motores.
• O equipamento deve manter-se longe de fumo excessivo, pó, altas temperaturas e vibrações.
• O equipamento não deve ser exposto a luz solar direta.
• Não coloque objetos pesados em cima do equipamento.
• Quando não utilizar o equipamento durante um longo período de tempo, desligue-o da tomada de parede.
• O equipamento deve ficar afastado de fontes de calor, como radiadores, fogões, etc. Não deve ser colocado em salas com uma temperatura inferior a 0 °C ou superior a 40 °C. Caves húmidas devem também ser evitadas.
• O alcance máximo de comunicação pode diminuir se o equipamento for utilizado nos seguintes locais: perto de obstáculos, como montes, túneis, subterrâneos, perto de objetos metálicos, como vedações de arame, etc.

Informações importantes

- A utilização do equipamento perto de aparelhos elétricos pode provocar interferência. Afaste-o de aparelhos elétricos.

Outras informações

Cuidados de rotina

• Limpe a superfície exterior do produto com um pano macio e humedecido.
• Não utilize benzina, diluente ou qualquer pó abrasivo.

Proteção das gravações

• Não retire o cartão microSD nem desligue o transformador do hub enquanto estiver a ler ou gravar dados no cartão microSD. Os dados no cartão podem ficar danificados.
• Se um cartão microSD avariar ou for exposto a ondas eletromagnéticas ou eletricidade estática, é possível que os dados no cartão fiquem danificados ou sejam apagados. Portanto, recomendamos a realização de cópias de segurança de dados importantes num computador ou noutro dispositivo.

Aviso relativo à eliminação, transferência ou devolução do equipamento

- Este produto tem a capacidade de guardar informações pessoais/confidenciais. Para proteger a sua privacidade e confidencialidade, recomendamos que apague da memória informações, tais como entradas da lista telefónica ou da lista de chamadas, antes de deitar fora, transferir ou devolver o equipamento.

Eliminação de Equipamentos Usados (apenas para a União Europeia e países com sistemas de reciclagem)

Este símbolo nos produtos, embalagens, e/ou documentos que os acompanham indica que os

produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos indiferenciados.

Para um tratamento adequado, reutilização e reciclagem de produtos usados, solicitamos que os coloque em pontos de recolha próprios, em conformidade com a respetiva legislação nacional. Ao eliminar estes produtos corretamente estará a ajudar a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos sobre o ambiente e a saúde humana. Para mais informações acerca da recolha e reciclagem, por favor contacte a sua autarquia local. De acordo com a legislação nacional podem ser aplicadas contraordenações pela eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Fabricante para obter mais informações.

Informação sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o equipamento foi adquirido e solicite informação sobre o método de eliminação correto.

Programação

Nomes das peças e funções

1 Altifalante
② Indicador LED
③ Tomada CC
④ Tomada LINE
5 [Wi-Fi SETUP] (configuração Wi-Fi)
Utilizado ao efetuar a programação inicial.
6 Ranhura para cartão microSD Utilizada quando se insere um cartão microSD. Retire a etiqueta ao inserir.
7 [••] A HANDSET/LOCATOR] (terminal móvel/busca)

Utilizado para registar um terminal móvel. Também pode premir este botão para localizar um terminal móvel fora do local.

8 【-】CAMERA] (Câmara) Utilizado para registar uma câmara.
9 【-】OTHER DEVICE] (Outro dispositivo) Utilizado aquando do registo de outros dispositivos, como sensores e conectores inteligentes.

Indicador LED

Pode utilizar o indicador LED para confirmar o estado do hub.

Indicador Estado
Desligado Sem corrente	ou o indicador LED está desligado*1
Verde, aceso Funcionamento normal, ligado ao router sem fios*1
Verde, intermitente len-to	Modo de registo
Verde, intermitente rápido	O hub está a procurar o router sem fios
Alternado: Verde, intermitente len-to Amarelo, intermitente lento	O hub está a arrancar (ainda não pode ser utilizado)*2
Vermelho, aceso O sistema	ma de alarme está ativado*1
Vermelho, intermitente rápido	O sistema de alarme foi acionado
Amarelo, aceso Programação inicial necessária
Amarelo, intermitente lento	Programação inicial em curso, dispositivo móvel ligado
Amarelo, intermitente A programação inicial está a começar

*1 Pode configurar o hub de forma a que o indicador LED não se acenda durante o funcionamento normal. Para obter mais informações, consulte o Guia do utilizador (página 17).
*2 Pode demorar algum tempo até o hub terminar de arrancar.

Ligações

① Insira a ficha do transformador com firmeza na tomada CC.
② Prenda o cabo do transformador enrolando-o em volta do gancho.
③ Ligue o transformador à tomada elétrica.
④ Insira o cabo telefónico na tomada LINE e numa tomada da linha telefónica até ouvir um clique.*1
⑤ Apenas utilizadores do serviço DSL/ADSL: Ligue o seu filtro DSL/ADSL (não fornecido).¹
⑥ Apenas utilizadores da Câmara exterior (KX-HNC600) ou Câmara interior (KX-HNC200): retire a etiqueta que cobre a ranhura do cartão e, em seguida, insira o cartão microSD (não fornecido) na ranhura com o canto com o entalhe (A) virado para cima (B), até ouvir um clique.

*1 Este passo é apenas necessário se pretender utilizar funções telefónicas de linha fixa. Para mais informações sobre as funções telefónicas de linha fixa, consulte o Guia do utilizador (página 17).

Nota:

• Utilize apenas o transformador PNLV236CE fornecido pela Panasonic.
• É necessário um cartão microSD (não fornecido) para gravar imagens a partir de câmaras. Consulte as informações sore os cartões microSD disponíveis (página 3).
• Para retirar o cartão microSD, empurre o cartão microSD para dentro e depois retire-o.

Nota sobre as ligações elétricas

Ligação do transformador

• O transformador deve estar sempre ligado (é normal o transformador ficar quente durante a utilização).
• O transformador deve ser ligado a uma tomada CA montada no chão ou na vertical. Não ligue o transformador a uma tomada CA montada no teto, porque o peso do transformador pode fazer com que se desligue.

Falta de energia

• O hub não funciona durante uma falta de energia.
• Os funções de telefone do hub não funcionam durante uma falta de energia. Recomendamos a ligação de um telefone com cabo que não use um transformador à linha telefónica.

Programação

Definições Wi-Fi®

Depois de ter ligado o hub, tem de fazer o seguinte para ter acesso ao sistema a partir do seu dispositivo móvel. Cada um dos procedimentos é explicado neste capítulo.

1 Transferência

Transfira a aplicação [Home Network] para o seu dispositivo móvel.

2 Programação inicial

Utilize a aplicação [Home Network] para configurar o hub para se ligar ao router sem fios e, em seguida, registe o seu dispositivo móvel no hub.

Transferir a aplicação [Home Network]

As informações de transferência estão disponíveis na página Web abaixo indicada.

www.panasonic.net/pcc/support/tel/homenetwork/

Dispositivos móveis compatíveis

iPhone 4 ou posterior, iPad ou iPad mini (iOS 6.0 ou posterior) ou um dispositivo Android™ (Android 4.0 ou posterior)

Nota:

- A aplicação [Home Network] poderá não funcionar adequadamente dependendo do ambiente do sistema, por exemplo, do modelo do dispositivo móvel, dos periféricos ligados ao dispositivo móvel e das aplicações instaladas no dispositivo móvel.

- Os dispositivos Android a seguir indicados não são compatíveis com a aplicação [Home Network].

- Os dispositivos Android que não são suportados pelo Google Play

- Os dispositivos Android com funcionalidades de hardware limitadas (É necessário suporte para Bluetooth, Wi-Fi e microfone.)

Programação inicial

Confirme o seguinte antes de começar.

• Certifique-se de que instalou a aplicação [Home Network] no seu dispositivo móvel
• Certifique-se de que o hub e o router sem fios estão ligados e que o indicador LED do hub está aceso a amarelo
• Certifique-se de que o hub está dentro do alcance do router sem fios
• Certifique-se de que o dispositivo móvel está ligado ao router sem fios
• Certifique-se de que o dispositivo móvel consegue ligar à Internet
• Certifique-se de que sabe o nome de rede (SSID) e a palavra-passe atribuídos ao router sem fios

Programação inicial para iPhone, iPad

1 Inicie a aplicação [Home Network].

• Quando solicitado, siga as instruções no ecrã e selecione a região/país apropriado.
• Caso lhe seja pedido para selecionar o dispositivo, toque em [Hub].

2 Quando indicado, toque em [Configurar o Hub].

Programação

3 Quando lhe for pedido, prima [Wi-Fi SETUP] no hub.

- O indicador LED fica intermitente a amarelo.

4 Altere temporariamente a definição de Wi-Fi do dispositivo móvel para que se ligue diretamente ao hub.

- Abra a aplicação [Definições] do dispositivo móvel, toque em [Wi-Fi], selecione "KX-HNB600_Panasonic", introduza "00000000" como palavra-passe e, em seguida, toque em [Aceder].

- Se for apresentado mais do que item com o nome "KX-HNB600_Panasonic", aguarde cerca de 10 minutos e realize este procedimento a partir do início.

5 Inicie novamente a aplicação [Home Network].

6 Se necessário, introduza a palavra-passe necessária para ligar ao router sem fios e, em seguida, toque em [Próximo].

- O hub e o dispositivo móvel ligam-se ao router sem fios.

- Se isso lhe for pedido, siga as instruções no ecrã e ligue o dispositivomóvel ao router sem fios, inicie novamente a aplicação e, em seguida, toque em [Adicione este dispositivo móvel.].

- Se introduzir a palavra-passe de Wi-Fi incorreta, a mensagem [Falha na configuração] é apresentada e o indicador LED do hub acende. Proceda da forma indicada em função da cor do indicador LED do hub.

- Se o indicador LED estiver aceso a amarelo, repita o procedimento de programação inicial desde o início.

- Se o indicador LED estiver a piscar rapidamente a verde, tem de repor as definições Wi-Fi do hub. Consulte “Se o indicador LED do hub ficar intermitente a verde”, página 13.

7 Quando lhe for pedido, prima [Wi-Fi SETUP] no hub.

- O dispositivo móvel fica registado no hub.

8 Quando lhe for pedido, siga as instruções no ecrã e defina a palavra-passe utilizada para iniciar sessão no hub quando não estiveem casa; em seguida, toque em [OK].

9 Quando lhe for pedido, introduza um nome para o hub e para o dispositivo móvel e, em seguida, toque em [OK].

- A definição do nome do hub é utilizada pelo seu dispositivo móvel para identificar o hub. É útil no caso de ter vários hub. - A definição do nome do dispositivo móvel é utilizada pelo hub e por outros utilizadores do sistema para identificar o seu dispositivo móvel. Isto pode ser útil ao realizar certas operações, como anular o registo ou fazer chamadas de intercomunicação utilizando um terminal móvel sem fios.

10 Quando lhe for pedido, selecione se pretende personalizar perfis de dispositivos, ou seja, o nome, a localização e outras definições dos dispositivos.

- Se optar por não personalizar agora os perfis de dispositivos, poderá alterá-los mais tarde se pretender. Para mais informações sobre a personalização dos perfis de dispositivos, consulte o Guia do utilizador (página 17).

- Se optar por personalizar agora os perfis de dispositivos, altere cada definição conforme desejar. Quando terminar, toque várias vezes em até ser apresentada a mensagem “concluído”.

- O ecrã inicial da aplicação é apresentado quando a programação inicial estiver concluída.

Se o indicador LED do hub ficar intermitente a verde

Se introduzir a palavra-passe de Wi-Fi incorreta durante o procedimento de programação inicial para iPhone ou iPad, aparece a mensagem [Falha na configuração] e o indicador LED do hub fica intermitente rápido a verde. Nesse caso, faça o seguinte.

1. Prima sem soltar os 3 botões de registo que se encontram na parte lateral do hub e o botão [Wi-Fi SETUP] na parte posterior do hub ao mesmo tempo (4 botões no total), até que o indicador LED do hub fique intermitente lento a verde e amarelo.

2. Aguarde que o indicador LED do hub se acenda a amarelo.

Programação

1. Repita o procedimento de programação inicial ("Programação inicial para iPhone, iPad", página 12).

Programação inicial para dispositivos Android

1 Inicie a aplicação [Home Network].

• Quando solicitado, siga as instruções no ecrã e selecione a região/país apropriado.
• Caso lhe seja pedido para selecionar o dispositivo, toque em [Hub].

2 Quando indicado, toque em [Configurar o Hub].

3 Quando lhe for pedido, prima [Wi-Fi SETUP] no hub.

• O indicador LED fica intermitente a amarelo.
• A aplicação altera temporariamente a definição de Wi-Fi do dispositivo móvel para que se ligue diretamente ao hub.

4 Se necessário, introduza a palavra-passe necessária para ligar ao router sem fios e, em seguida, toque em [Próximo].

- O hub e o dispositivo móvel ligam-se ao router sem fios.

5 Quando lhe for pedido, prima [Wi-Fi SETUP] no hub.

- O dispositivo móvel fica registado no hub.

6 Quando lhe for pedido, siga as instruções no ecrã e defna a palavra-passe utilizada para iniciar sessão no hub quando não estiver em casa; em seguida, toque em [OK].

7 Quando lhe for pedido, introduza um nome para o hub e para o dispositivo móvel e, em seguida, toque em [OK].

• A definição do nome do hub é utilizada pelo seu dispositivo móvel para identificar o hub. É útil no caso de ter vários hub.
• A definição do nome do dispositivo móvel é utilizada pelo hub e por outros utilizadores do sistema para identificar o seu dispositivo móvel. Isto pode ser útil ao realizar certas operações, como anular o registo ou fazer chamadas de intercomunicação utilizando um terminal móvel sem fios.

8 Quando lhe for pedido, selecione se pretende personalizar perfis de dispositivos, ou seja, o

nome, a localização e outras definições dos dispositivos.

• Se optar por não personalizar agora os perfis de dispositivos, poderá alterá-los mais tarde se pretender. Para mais informações sobre a personalização dos perfis de dispositivos, consulte o Guia do utilizador (página 17).
• Se optar por personalizar agora os perfis de dispositivos, altere cada definição conforme desejar. Quando terminar, prima várias vezes o botão “anterior” do dispositivo até ser apresentada a mensagem “concluído”.
• O ecrã inicial da aplicação é apresentado quando a programação inicial estiver concluída.

Informações sobre comunicação Wi-Fi

O hub utiliza o Wi-Fi para comunicar com o router sem fios. Consulte as informações que se seguem quando planear o local onde vai colocar o hub.

Não utilize o hub nas áreas ou nos locais que se seguem. Pode ocorrer uma avaria ou interferência nas comunicações por rádio.

• Áreas interiores que possuam determinados tipos de equipamentos de comunicações por rádio ou móveis
• Locais próximos de fornos micro-ondas ou dispositivos Bluetooth
• Áreas interiores onde sejam utilizados dispositivos anti-roubo ou dispositivos com uma frequência de 2,4 GHz, como sistemas POS

Não coloque o hub em áreas onde os materiais ou objetos que se seguem estejam situados entre o hub e o router sem fios. Estes materiais e objetos podem interferir com a comunicação sem fios ou fazer com que a velocidade de transmissão sem fios fique mais lenta.

• Portas ou portadas metálicas
• Paredes com isolamento de folha de alumínio
• Paredes de betão, pedra, tijolo ou estanho
  • Várias paredes
• Prateleiras de aço
• Vidro à prova de fogo

Registar outro dispositivo móvel

Para poder aceder ao sistema a partir de um dispositivo móvel, tem de começar por registar o dispositivo móvel no hub. Pode registar até 8 dispositivos móveis num hub.

Confirme o seguinte antes de começar.

- Certifique-se de que concluiu o procedimento de programação inicial

- Certifique-se de que o dispositivo móvel consegue ligar à Internet

- Certifique-se de que o router sem fios e o hub estão ligados

– Certifique-se de que o dispositivo móvel e o hub estão ligados ao mesmo router sem fios

1 Utilizando o dispositivo móvel que pretende registar, transfira a aplicação [Home Network] e, em seguida, inicie a aplicação.

- Quando solicitado, siga as instruções no ecrã e selecione a região/país apropriado.

- Caso lhe seja pedido para selecionar o dispositivo, toque em [Hub].

2 Quando indica do, toque em [Adicione este dispositivo móvel.].

3 Quando lhe for pedido, prima [Wi-Fi SETUP] no hub.

- O dispositivo móvel fica registado no hub.

4 Quando lhe for pedido, siga as instruções no ecrã e introduza a palavra-passe utilizada para iniciar sessão no hub quando não está em casa.

5 Quando lhe for pedido, introduza um nome para o dispositivo móvel e, em seguida, toque em [OK].

- Esta definição permite-lhe terar o nome atribuído ao dispositivo. Pode ajudá-lo a identificar o seu dispositivo móvel ao realizar certas operações, como anular o registo ou fazer chamadas de intercomunicação utilizando um terminal móvel sem fios.

- O ecrã inicial da aplicação é apresentado quando a programação inicial estiver concluída.

Registar outros dispositivos no hub

Este procedimento não é necessário no caso de dispositivos que tenham sido fornecidos como parte de um conjunto.

Para poder utilizar dispositivos como, por exemplo, câmaras, sensores e fichas inteligentes, estes têm de ser registados no hub.

Se tiver adquirido os dispositivos separadamente (ou seja, sem fazerem parte de um conjunto), tem de registar cada um dos dispositivos no hub.

Pode registar cada um dos dispositivos utilizando os botões de registo ou a aplicação [Home Network].

Utilizar os botões de registo

1 Hub:

Prima sem soltar o botão de registo até o indicador LED ficar intermitente lento a verde.

- Prima sem soltar o botão de registo adequado (página 10) ao dispositivo que pretende registar.

[••]A HANDSET/LOCATOR]: para terminais móveis

[•]FAMERA]: para câmaras

[••]OTHER DEVICE]: para outros dispositivos

2 Terminal móvel:

Coloque o terminal móvel no carregador. Outros dispositivos para além do terminal móvel:

Prima sem soltar o botão de registo do dispositivo até o indicador LED do dispositivo ficar intermitente lento a verde.

- Quando o registo estiver concluído, o hub emite um sinal sonoro longo.

Nota:

- Se o registo falhar, o hub emite vários sinais sonoros curtos.

- Pararegistar um dispositivo móvel, utilize o procedimento descrito em página 15.

Utilizar a aplicação

1 Inicie a aplicação [Home Network].

Programação

2 No ecrã inicial da aplicação [Home Network], toque em [Definições].
3 Toque em [Registo do dispositivo].
4 Toque em [Registo].
5 Seleccione o tipo de dispositivo que pretende registar.
6 Terminal móvel:

Coloque o terminal móvel no carregador. Outros dispositivos para além do terminal móvel:

Prima sem soltar o botão de registo no dispositivo que pretende registar até o indicador LED do dispositivo ficar intermitete lento a verde.

- Quando o registo estiver concluído, o hub emite um sinal sonoro longo.

Nota:

- Se o registo falhar, o hub emite vários sinais sonoros curtos.

Alcance da comunicação sem fios (DECT)

O alcance da comunicação sem fios de cada dispositivo do sistema do hub é de aproximadamente 50 m em interiores e de aproximadamente 300 m em exteriores. A comunicação sem fios pode não ser fiável quando os obstáculos que se seguem se situam entre o hub e outros dispositivos do sistema.

• Portas ou telas metálicas
• Paredes com isolamento de folha de alumínio
• Paredes debetão ou chapa ondulada
  • Janelas com vidros duplos
  • Várias paredes
• Quando se utiliza cada dispositivo em pisos ou edifícios diferentes

Aceder ao Guia do utilizador

O Guia do utilizador é uma compilação de documentação online que o ajuda a tirar o máximo proveito da aplicação [Home Network].

1 iPhone/iPad

Toque em :≡ no ecrã inicial da aplicação. Dispositivos Android

Toque em : ou prima o botão de menu do seu dispositivo móvel no ecrã inicial da aplicação.

2 Toque em [Guia do usuário].

Nota:

• O Microsoft® Windows® Internet Explorer® 8 e versões anteriores não são suportados.
• Recomenda-se a utilização de Android 4.1 ou versões posteriores.
• Pode também aceder ao Guia do utilizador na página Web abaixo indicada.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Anexo

Instalação na parede

Pode utilizar o adaptador para montagem na parede fornecido para montar o hub na parede, se assim o pretender.

Nota:

• Certifique-se se a parede e o método de fixação são suficientemente fortes para suportar o peso da unidade.
• Introduza os parafusos (não fornecidos) na parede.

- Prenda o cabo do transformador enrolando-o em volta do gancho.

2 Faça deslizar o adaptador para montagem na parede até ouvir um clique.

• Certifique-se de que a marca "UP" no adaptador para montagem na parede fica virada para cima.
• Alinhe e insira as patilhas (A) do adaptador para montagem na parede nas ranhuras (B) do hub.

3 Monte o hub numa parede e, em seguida, faça-o deslizar para baixo para fixá-lo.

- Passe o cabo do transformador e o cabo telefónico pela ranhura (A) do adaptador para montagem na parede. Enrole o cabo telefónico da forma indicada para evitar trilhá-lo.

B Parafusos
© 83 mm
D Para a tomada da linha telefónica

Retirar o adaptador para montagem na parede

Enquanto afasta estas alavancas de libertação (①) do centro do adaptador para montagem na parede, faça deslizar o adaptador para baixo (②).

DECT (Telecomunicações Digitais Europeias Sem Fios)

GAP (Generic Access Profile: Perfil de Acesso Genérico)

Wi-Fi:

IEEE 802.11b/g/n

- Intervalo de frequência DECT:

1,88 GHz - 1,90 GHz

Wi-Fi:

2,412 GHz - 2,472 GHz (canais 1 - 13)

- Potência de transmissão RF DECT:

Aprox. 83 mW (potência média por canal: quando estão registadas 4 câmaras, um terminal móvel e outro dispositivo) 250 mW (máx.)

Wi-Fi:

100 mW (máx.)

- Encriptação

WPA2™-PSK (TKIP/AES), WPA™-PSK (TKIP/AES), WEP (128/64 bits)

- Configuração simplificada WPS (PBC)

- Fonte de alimentação 220 – 240 V CA, 50/60

- Condições de funcionamento 0 °C – 40 °C 20 % – 80 % de humidade relati

• Volume do tom de alerta

Nível de alerta alto: aprox. 90 dB Nível de alerta baixo: aprox. 73 dB (medido a aprox. 10 cm à frente do centro da unidade)

- Dimensões (altura × largura × profundidade) Aprox. 42 mm × 130 mm × 130 mm

- Peso

Aprox. 220 g

- Partes deste produto utilizam software de código aberto fornecido com base nas condições aplicáveis das licenças GPL e/ou LGPL da Free Software Foundation bem como em outras condições. Leia todas as informações da licença e os avisos de direitos de autor relativos ao software de código aberto utilizado por este produto. Estas informações estão disponíveis na página Web seguinte: www.panasonic.net/pcc/support/tel/homenetwork/ Pelo menos três (3) anos após a entrega deste produto, a Panasonic Corporation fornecerá a terceiros que nos contactem através das informações de contacto apresentadas abaixo, com um custo nunca superior ao custo da distribuição física do código base, uma cópia totalmente legível do respetivo código base e dos avisos sobre direitos de autor abrangidos pelas licenças GPL e LGPL. Tenha em consideração que o software GPL e LGPL licenciado não está abrangido pela garantia. www.panasonic.net/pcc/support/tel/homenetwork/

Informações sobre software

- O Acordo de licença do utilizador final (EULA) da aplicação Home Network está disponível na página Web seguinte: www.panasonic.net/pcc/support/tel/homenetwork/

Símbolos gráficos para utilização no equipamento e respetiva descrição

Símbolo Explicação	Símbolo Explicação
	Corrente alternada (C.A.) Equipamento de classe II		(equipamento no qual a proteção contra choque elétrico é feita através de isolamento duplo ou isolamento reforçado.)
	Corrente continua (C.C.) “ON” (ligado)
	Ligação à terra de proteção “OFF” (de “ ” )
	Continuidade de massa Em espera (al “” ação)
	Ligação à terra funcional “ON”/“ OFF” ( “” totação; funcionamento push-push)
	Apenas para uso no interior Cuidado, risso de choque elétrico

Para futura referência

Recomendamos que registe as informações seguintes que o ajudarão no caso de necessitar de uma reparação em garantia.

N° de série Data de compra

(localizado na parte inferior da unidade)Nome e morada do revendedor

Coloque aqui o seu recibo de compra.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
