WS-8700 - Máquina de costura WorkSpecial - Manual de utilização gratuito

Tipo de produto	Máquina de costura doméstica
Marca	WorkSpecial
Modelo	WS-8700
Dimensões (C x L x A)	42 x 20 x 30 cm
Peso	6,2 kg
Alimentação	220-240 V, 50/60 Hz, 100 W
Velocidade de costura	Até 800 pontos por minuto
Tipos de ponto	Ponto reto, ziguezague, ponto elástico, ponto decorativo (15 programas)
Largura do ponto	0 a 5 mm
Comprimento do ponto	0 a 4 mm
Enfiador de agulha automático	Sim
Corte de linha automático	Não
Mesa de trabalho ampliada	Sim, mesa opcional disponível
Iluminação LED	Sim, luz LED integrada
Braço livre para costura de mangas	Sim
Número de bobinas	1 bobina vertical
Peças destacáveis	Agulhas, bobinas, placa de agulha, calcadores (pé calcador universal, zíper, botão)
Manutenção	Limpeza regular do mecanismo de alimentação, lubrificação conforme manual
Segurança	Interruptor de segurança, proteção contra sobrecarga
Reparabilidade	Peças sobressalentes disponíveis online, assistência técnica autorizada

Perguntas frequentes - WS-8700 WorkSpecial

Como enfiar a linha na máquina WS-8700?

Levante o calcador e gire o volante para a posição de agulha mais alta. Passe a linha pela guia superior, pela tensão, pela alavanca do puxa-fio, e finalmente pela agulha, da frente para trás. Use o enfiador automático se disponível.

Por que a máquina está pulando pontos?

Verifique se a agulha está torta, cega ou mal inserida. Substitua a agulha e certifique-se de que está corretamente encaixada. Use agulhas adequadas para o tecido.

Como trocar a bobina?

Abra a tampa da bobina, remova a bobina vazia, insira uma nova bobina com linha no sentido horário. Puxe a linha pelo guia e deixe um fio de 10 cm.

Qual óleo usar para lubrificação?

Use óleo específico para máquinas de costura (não use óleo de cozinha). Aplique nos pontos indicados no manual a cada 8 horas de uso.

Como ajustar a tensão da linha?

Gire o regulador de tensão (no painel) para aumentar ou diminuir. Para pontos normais, ajuste entre 3 e 5. Faça testes em retalho.

Por que a máquina não costura tecidos grossos?

Use agulha apropriada para tecidos grossos (ex: 90/14 ou 100/16), ajuste o comprimento do ponto e reduza a pressão do calcador.

Como limpar a máquina após o uso?

Desligue e remova a agulha. Use um pincel para remover fiapos da placa de agulha e da área da bobina. Não use ar comprimido.

O que fazer se a máquina emperrar?

Desligue a máquina, remova o tecido e a agulha. Verifique se há linha acumulada no mecanismo da bobina. Limpe e lubrifique conforme manual.

Como usar o calcador para zíper?

Substitua o calcador universal pelo calcador para zíper. Posicione o tecido com o zíper aberto, costure mantendo a borda do calcador alinhada com os dentes do zíper.

Onde encontrar peças de reposição?

Peças como agulhas, bobinas e calcadores estão disponíveis em lojas de artesanato ou online. Consulte o site oficial WorkSpecial para assistência técnica.

MANUAL DE UTILIZADOR WS-8700 WorkSpecial

Manual de Instruções

WORKSPECIAL®

TECNOLOGIA EM EQUIPAMENTOS TÊXTEIS

Máquina de Costura

Reta Ponto Fixo

WS-8500

WS-8700

WS-8900

ÍNDICE

ANTES DE COLOCAR A MÁQUINAEM FUNCIONAMENTO....01

CUIDADOS NO FUNCIONAMENTO DA MÁQUINA....01

INSTALAÇÃO....02

LUBRIFICAÇÃO....03

COMO REGULAR A QUANTIDADE DE ÓLEO QUE VAI PARAO CABEÇOTE....03

COMO REGULAR A QUANTIDADE DE ÓLEO QUE VAI PARAA LANÇADEIRA....04

COLOCAÇÃO DA AGULHA....05

COLOCANDO A BOBINANA CAIXA DE BOBINA....05

PASSANDOA LINHA NO CABEÇOTE DAMÁQUINA....06

AJUSTANDO O COMPRIMENTO DO PONTO....06

TENSÃO DA LINHA....07

MOLA DO ESTICA-FIO....07

ALAVANCA (DE MÃO) LEVANTADORADO PÉ-CALCADOR....08

ALAVANCA (DE JOELHO) LEVANTADORADO PÉ-CALCADOR....08

PRESSÃO DO PÉ-CALCADOR....08

SINCRONISMO DE ALIMENTAÇÃO....09

ALTURADOS DENTES IMPELENTES....09

SINCRONISMO ENTRE A AGULHA E A LANÇADEIRA....10

ALTURADA BARRA DE PRESSÃO....11

SUPRIMENTO DE LINHA DO ESTICA-FIO....11

ESPECIFICAÇÕES....11

MONTAGEM DO PROTETOR DE CORREIA E DO ENCHEDOR DE BOBINA....12

TABELADE AGULHAS....14

1. Nunca opere a máquina sem abastecer o reservatório de óleo.
2. Quando acionar a máquina, verifique o sentido da rotação do motor. Para a verificação, gire o volante manualmente para levar a agulha para baixo, acione a máquina e observe o volante. (Ele deve girar no sentido anti-horário, isto é, em sua direção).
3. No primeiro mês de funcionamento não use uma polia muito grande e sua velocidade máxima deve ser diminuída em pelo menos 500 rpm.
4. Confirme se a voltagem e a fase (2 ou 3 fases) estão corretas comparando com as especificações mostradas na etiqueta de identificação do motor.

CUIDADOS NO FUNCIONAMENTO DA MÁQUINA

1. Mantenha as mãos longe da agulha e do estica-fio quando ligar ou quando a máquina estiver em funcionamento.
2. Antes de deitar a máquina (para remover a correia por exemplo), desligue antes a chave liga/desliga do motor. Aguarde que o motor pare completamente antes de mexer em qualquer parte móvel da máquina.
3. Sempre que for sair de perto da máquina, desligue-a.
4. Durante o funcionamento mantenha as mãos, cabelo, partes de sua roupa ou qualquer outro objeto longe das partes móveis da máquina: Volante, correia, agulha, estica-fio enchedor de bobina e motor.
5. A máquina deve estar equipada com protetor de correia, protetor de dedos ou qualquer outra proteção, caso contrário, não a opere.
6. Não use thiner para limpar o corpo da máquina.

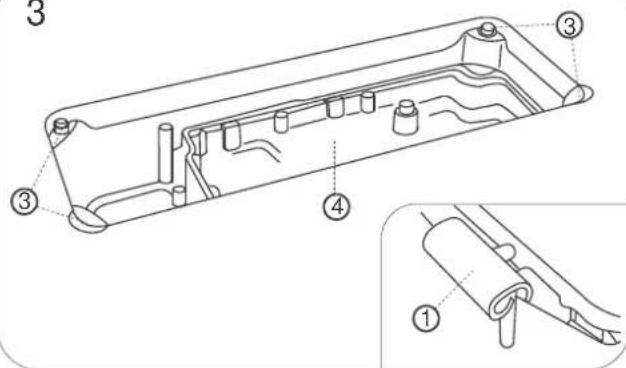

1. INSTALAÇÃO (Fig. 1, 2, 3 e 4)

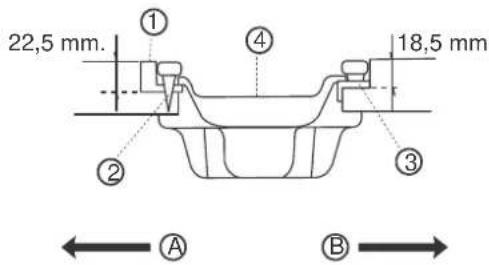

Instalação do reservatório de óleo

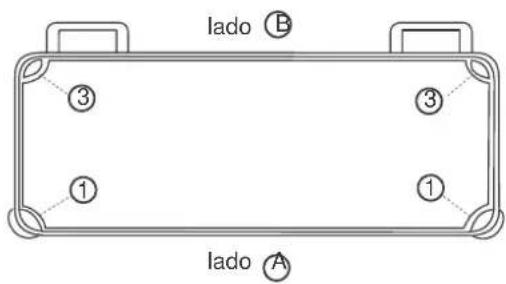

1) A bandeja de óleo deve ser assentada nos quatro cantos da abertura da mesa da máquina.
2) Fixe os dois assentos de borracha (1) no lado (A) (lado do operador) usando pregos (2) como ilustrado ao lado. Fixe os dois assentos do coxim (3) no lado (B) (lado das dobradiças) usando pregos(2). Coloque então a bandeja de óleo (4) nos assentos fixados.(Fig. 1, Fig.2).
3) Posicione as dobradiças (1) nas aberturas da base da máquina, e posicione o cabeçote da máquina nas dobradiças de borracha (2) antes de colocar o cabeçote da máquina nos coxins (3) nos quatro cantos da abertura. (Fig.3, Fig.4).

1

2

3

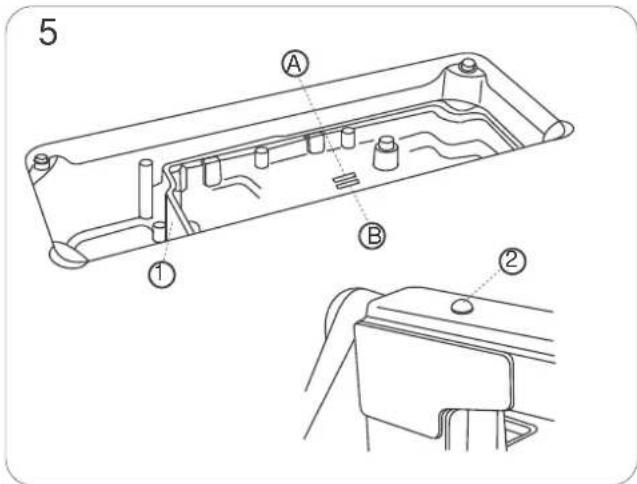

1) Encha o reservatório (1) com óleo próprio para máquinas até a marca "HIGH" (A).
2) Quando o nível de óleo estiver abaixo da marca "LOW" (B), encha a bandeja com este óleo.
3) Após a lubrificação, se ela foi adequada, poderá ser visto através do visor o óleo espirrar (2).
4) Note que a quantidade de óleo espirrado não é relacionada à quantidade de óleo armazenada.

Precaução

Quando a máquina for ligada pela primeira vez ou após um tempo parada, faça ela funcionar em 3.000 a 3.500 p.p.m. por aproximadamente 10 minutos para estabilizar o sistema de lubrificação.

* Recomendamos o uso de óleo de baixa viscosidade (fino).

LUBRIFICAÇÃO

Para garantir o bom desempenho da sua máquina de costura em casos de uso contínuo (em média - 8horas/dia) recomendamos que o reservatório de óleo seja reabastecido ao menos uma vez por mês. A cada 4 meses é necessário efetuar a troca do óleo.

IMPORTANTE: Para evitar danos ao equipamento, ao efetuar a troca, elimine totalmente o óleo usado e só depois reabasteça o reservatório.

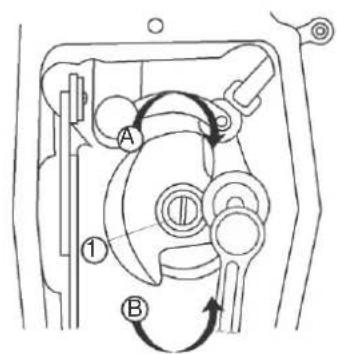

3. COMO REGULAR A QUANTIDADE DE ÓLEO QUE VAI PARA O CABEÇOTE (Fig.6)

1) Ajuste a quantidade de óleo fornecida ao estica-fio e ao cotovelo da barra de agulha girando o pino de regulagem (1).
2) Para diminuir a quantidade de óleo fornecida gire o pino de regulagem no sentido horário (A).
3) Para aumentar a quantidade de óleo fornecida gire o pino de regulagem no sentido anti-horário (B).

6

1) Após desaquecer, a máquina deve trabalhar em marcha lenta por três minutos (em operação contínua).
2) Um papel para confirmação da quantidade de óleo deve ser colocado quando a máquina estiver operando (Fig.7).
3) A quantidade de óleo na bandeja de óleo é mostrada entre "HIGH" e "LOW".
4) A confirmação da quantidade de óleo é mostrada em 5 segundos (use um relógio com segundos).

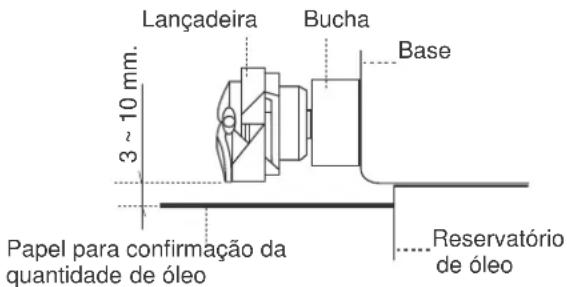

Gabarito para verificação da quantidade apropriada de óleo (Fig.8)

1) A quantidade de óleo pode ser regulada de acordo com as diferentes costuras realizadas, mas deve ser sempre uma quantidade apropriada para que a lançadeira não gere calor ou ao contrário, que o material a ser costurado não fique sujo de óleo.
2) Faça o teste com o papel três vezes para observar a quantidade de óleo. Ajuste o parafuso regulador até que a marca no papel não nude.

Ajustando a quantidade de óleo fornecida à lançadeira (Fig.9)

1) Aumente a quantidade de óleo girando o parafuso montado no eixo da lançadeira em direção a (+) (sentido A).
2) Diminua a quantidade de óleo girando o parafuso montado no eixo da lançadeira em direção a (-) (sentido B).
3) Após o ajuste, a máquina deve trabalhar em marcha lenta por trinta segundos. A quantidade de óleo deve ser reconfirmada.

7
(1) Papel para confirmação da quantidade de óleo

(2) Local para confirmação

8

9

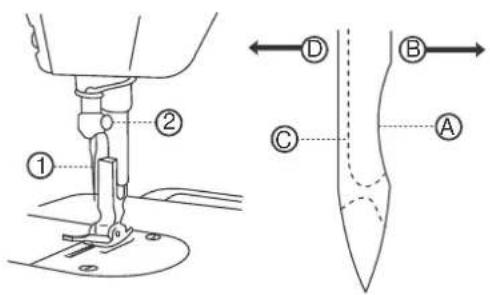

Desligue a máquina antes de manusear a área da agulha.

Use uma agulha (DPx5) tamanho 14.

Selecione o tamanho apropriado de agulha de acordo com o tecido e a linha usados.

1) Gire manualmente o volante em sua direção até que a barra da agulha alcance sua posição mais elevada.
2) Solte o parafuso (2), e introduza a agulha (1) com seus recortes voltados para a direita (direção (B).
3) Introduza a agulha o máximo que puder no sentido da seta.
4) Aperte firmemente o parafuso (2).
5) Certifique-se de que o rasgo longo (C) da agulha esteja voltado para a esquerda (sentido D).

10

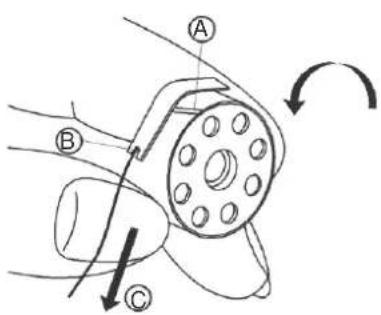

1) Segure a bobina de modo que ela gire para a esquerda quando colocada na caixa de bobina.
2) Passe a linha através do rasgo (A), e puxe a linha na direção (C) passando sob a mola de tensão e saindo fora do chanfro (B).
3) Certifique-se que a bobina gira no sentido da seta (anti-horário) quando a linha for puxada.

11

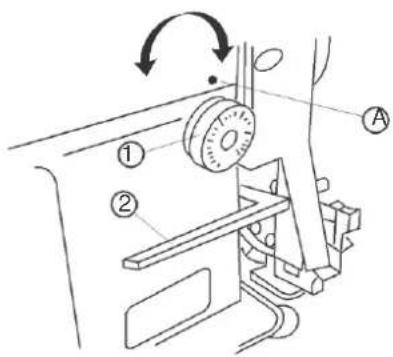

1) Gire o seletor do comprimento do ponto (1) no braço da máquina, no sentido da seta, e alinhe o número desejado ao marcador (A).
2) A calibração do seletor é em milímetros.
3) Quando quiser diminuir o comprimento do ponto, gire o seletor (1) e ao mesmo tempo pressione a alavanca de retro- cesso (2) para baixo.

13

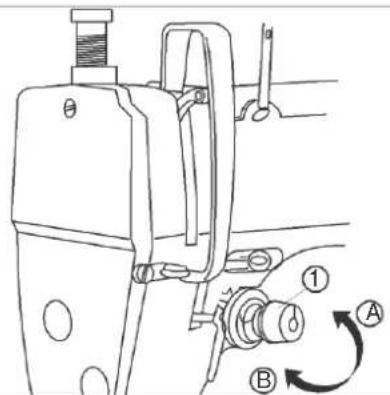

Ajustando a tensão da linha da agulha

1) Ajuste a tensão da linha da agulha, de acordo com as necessidades de costura, usando a porca de ajuste (1).
2) Girando a porca (1) no sentido horário (A), a tensão da linha da agulha aumentará.
3) Girando a porca (1) no sentido anti-horário (B), a tensão da linha da agulha diminuirá.

14

Ajustando a tensão da linha da bobina

1) Girando o parafuso de ajuste (2) no sentido horário (C), a tensão da linha da bobina aumentará.
2) Girando o parafuso de ajuste (2) no sentido anti-horário (D), a tensão da linha da bobina diminuirá.

15

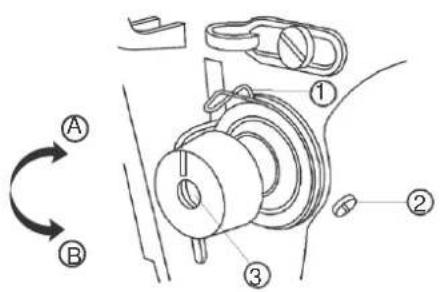

Como ajustar o curso da mola do estica-fio

1) Solte um pouco o parafuso de fixação (2).
2) Girando o aparelho de tensão pelo furo (3) no botão, no sentido horário (A) o curso da mola aumentará.
3) Girando o aparelho de tensão pelo furo (3) no botão, no sentido anti-horário (B) o curso da mola diminuirá.

16

Como ajustar a pressão da mola do estica-fio

1) Solte o parafuso de fixação (2), e remova o aparelho de tensão (5).
2) Solte um pouco o parafuso de fixação (4).
3) Girando o aparelho de tensão (3) no sentido horário (A) a pressão da mola aumentará.
4) Girando o aparelho de tensão (3) no sentido anti-horário (B) a pressão da mola diminuirá.

17

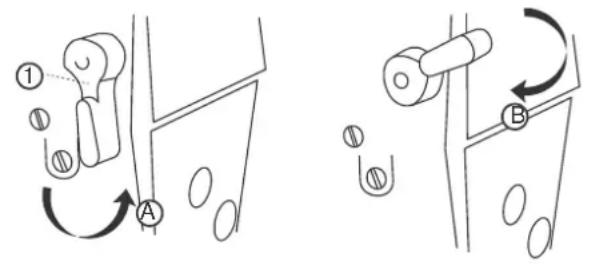

1) Para levantar o pé-calcador, mova a alavanca (1) no sentido (A).
2) O pé-calcador levantará aproximadamente 5,5 milímetros e parará.
3) O pé-calcador voltará à sua posição original quando a alavanca (1) for movida no sentido (B).

18

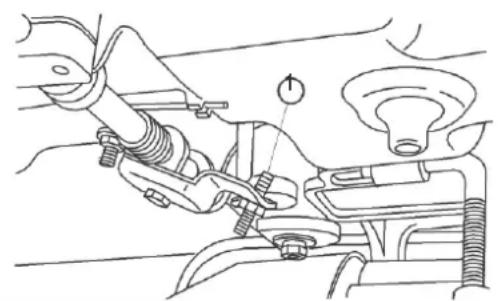

1) A altura padrão do pé-calcador levantado usando a joelheira é 10 mm.
2) Esta altura pode chegar até 13 mm, ajustando-a com o parafuso (1).
3) Quando a altura for acima de 10 milímetros, certifique-se que a extremidade inferior da barra da agulha (2), em sua posição mais baixa, não bate no pé-calcador (2).

19

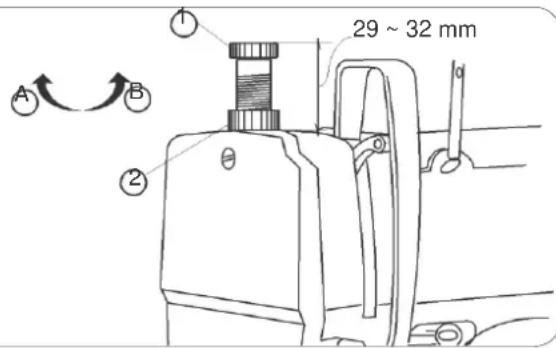

1) Solte um pouco a porca (2). Girando o regulador da mola do pé-calcador (1) no sentido horário (A), a pressão aumentará.
2) Girando o regulador da mola do pé- calcador (1) no sentido anti-horário (B), a pressão diminuirá.
3) Após a regulagem, aperte a porca (2).
4) Para tecidos comuns, a altura padrão do regulador da mola é de 29 a 32 milímetros (5kg).

21

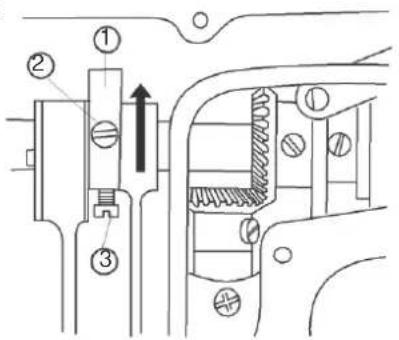

1) Solte um pouco os dois parafusos de fixação (2) e (3) do came excêntrico de alimentação (1). Posicione corretamente o came excêntrico. Reaperte então os parafusos de fixação.
2) Para obter o sincronismo padrão, quando os dentes estiverem em sua posição mais alta, alinhe a parte mais alta dos dentes com a parte mais alta do furo da agulha e a parte mais alta da chapa de agulha.
3) Para avançaro sincronismo alimentação e prevenir um arraste desigual do tecido, mova o came excêntrico para cima, no sentido da seta.
4) Para atrasar o sincronismo da alimentação e aumentar a tensão do ponto, mova o came excêntrico para baixo, no sentido oposto ao da seta.

A movimentação do came é muito pequena, se ele for muito levantado pode haver quebra da agulha.

22

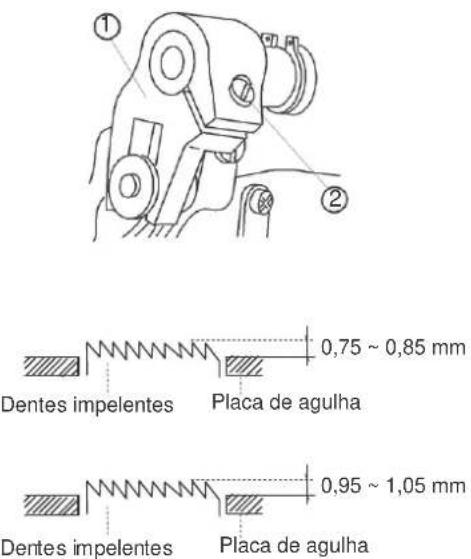

15. ALTURA DOS DENTES IMPELENTES (Fig. 23)

1) Os dentes são ajustados na fábrica para ficarem acima da superfície da chapa de agulha entre 0,75 mm e 0,85 mm.
2) Se os dentes estiverem muito acima da superfície da chapa de agulha, tecidos leves podem enrugar durante a costura. (altura recomendada: 0,7 mm a 0,8 mm).
3) Para ajustar a altura dos dentes impelentes:

a) Solte um pouco o parafuso (2) do cotovelo (1).
b) Ajuste a altura movendo a barra de alimentação para cima ou para baixo.
c) Aperte o parafuso (2).

Precaução:

Note que o eixo deve girar livremente, portanto não aperte demasiado forte o parafuso (2).

23

1. Ajuste o sincronismo entre a agulha e a lançadeira como segue:
   1) Gire manualmente o volante em sua direção para trazer a barra da agulha ao ponto mais baixo do seu curso, e para afrouxar o parafuso de fixação (1).

Ajustando a altura da barra da agulha

2) Alinhe a marca (A) na barra da agulha (2) com a parte mais baixa da bucha inferior da barra da agulha (3), a seguir aperte o parafuso de fixação (1).

Ajustando a posição (C) da lançadeira

3) Solte um pouco os dois parafusos de fixação da lançadeira, gire o volante em sua direção e alinhe a marca (B) na barra da agulha (2) com a parte mais baixa da bucha inferior da barra da agulha (3).
4) Depois de fazer os ajustes mencionados nas etapas acima alinhe o ponto da lâmina da lançadeira (5) com o centro da agulha (4). Deixe um afastamento de 0.04 mm a 0.1 mm entre a agulha e a lançadeira, então aperte firmemente os parafusos de fixação da lançadeira.

Precaução

Se o afastamento for demasiado pequeno, a ponta da lançadeira poderá sofrer um atrito muito forte. Se for demasiado grande, poderá haver falhas no ponto.

Note que se precisar trocar a lançadeira, ela deve ser substituída por outra do mesmo tipo que a instalada originalmente na máquina.

24

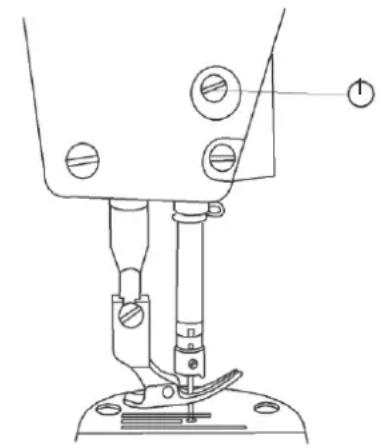

1) Solte um pouco o parafuso de fixação (1), e ajuste a altura da barra de pressão e o ângulo do pé calcador.
2) Após o ajuste, aperte firmemente o parafuso de fixação (1).

26

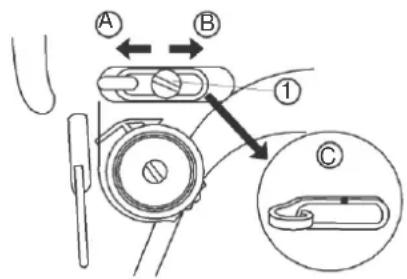

1) Ao costurar tecidos pesados, desloque o guia fio (1) à esquerda, no sentido (A), para aumentar o comprimento da linha puxada pelo estica-fio.
2) Ao costurar tecidos leves, desloque o guia io (1) para a direita, no sentido (B), para diminuir o comprimento da linha puxada pelo estica-fio.
3) A quantidade padrão de linha é obtida alinhando a marca (C) com o centro do parafuso.

27

19. ESPECIFICAÇÕES

	Modelo WS-8700
Aplicação	Para tecidos leves
Velocidade de costura	Max. 4.600 p.p.m
Comprimento do ponto	Max. 5 mm
Altura do pé-calcador (com a joelheira)	10 milímetros (padrão)13 milímetros (máximo.)
Agulha	DPX5

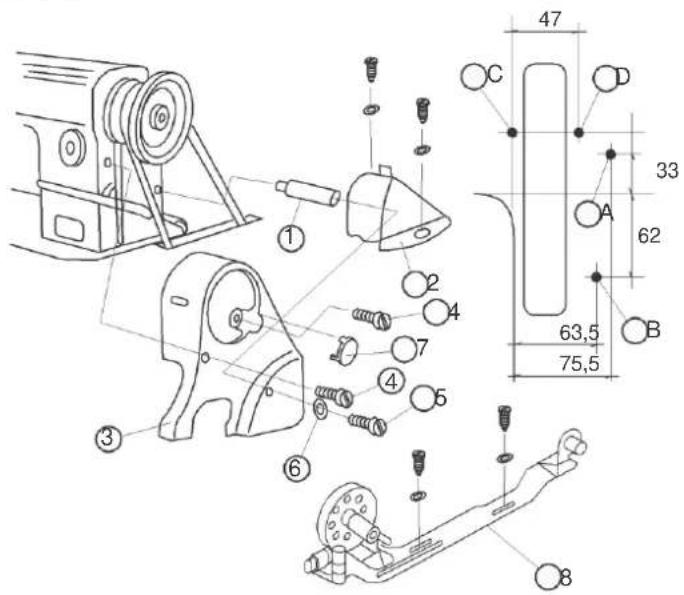

20. MONTAGEM DO PROTETOR DA CORREIA E DO ENCHEDOR DA BOBINA (Fig. 28, 29, 30)

1) Faça quatro furos na seguindo as medidas dadas no desenho e com diâmetro apropriado ao parafuso que for usar (A), (B), (C) e (D).
2) Instale o suporte (1) no furo do braço da máquina.
3) Instale a parte frontal do protetor (3), posicionando o volante no meio do furo.
4) Instale a parte traseira do protetor (2) nos furos(C) e (D).

5) Usando os parafusos (4), (5) e a arruela (6), fixe a parte frontal do protetor (3) no suporte. O torque para o parafuso (4) é aproximadamente 30 kgfcm, e para o parafuso (5) é aproximadamente 25 kgfcm.
6) Fixe a tampa (7).
7) Traga a tampa traseira (2) até sua borracha tocar a tampa dianteira da correia (3). Mova mais 0,5 a 1 mm, fixando-a com parafusos e arruelas para madeira.
8) Instale o enchedor de bobina (8) nos furos (A) e (B) usando parafusos para madeira.

28 29

PONTAS		APLICAÇÕES
	01Seta	Usada na maioria das aplicações, inclusive na costura de couro, PVC e plásticos, tecidos não-sintéticos.Obs: Não utilizar em tecidos sintéticos (malhas, Lycra®).
	06BolaPequena	Usada para costura de tecidos sintéticos leves (malhas, Lycra®, etc) para evitar a falha do ponto e não danificar as fibras.
	07BolaMédia	Usada para costura de tecidos sintéticos médios/pesados (malhas, Lycra®, algodão, etc) para evitar a falha do ponto e não danificar as fibras.
	75KKS	Usada para costura de couro, PVC ou plásticos. A ponta cortante penetra no material e deixa uma marca, conforme seu perfil. É bastante utilizada para fins decorativos.
	86KKLR
	91KKDI

TABELA DE SUGESTÕES DE LINHA X ESPESSURA DE AGULHAS

LINHAS MISTAS POLIÉSTER/ALGODÃO

ESPESSURA DA LINHA (Etiqueta)	ESPESSURA DA AGULHA (Recomendada)
25	21 a 22 (130 a 140)
36	19 a 21 (120 a 130)
50	18 a 19 (110 a 120)
80	16 a 18 (100 a 110)
120	10 a 14 (70 a 90)

LINHAS DE POLIAMIDA

ESPESSURA DA LINHA (Etiqueta)	ESPESSURA DA AGULHA (Recomendada)
120	9 a 12 (65 a 80)
90	10 a 14 (70 a 90)
60	12 a 16 (80 a 100)
40	16 a 19 (100 a 120)
30	18 a 21 (110 a 130)
20	19 a 22 (120 a 140)
16	21 a 23 (130 a 160)
12	23 a 25 (160 a 200)
10	23 a 26 (130 a 230)
8	25 a 27 (200 a 250)
7	26 a 27 (230 a 250)
5	27 a 29 (250 a 300)
4	28 a 30 (280 a 330)
