Tipo de produto	Lavadora de carga frontal
Marca	Zanussi
Modelo	ZWF 8230 WWE
Capacidade nominal	8 kg
Dimensões (Largura x Altura x Profundidade)	596 x 854 x 607 mm
Profundidade total	643 mm
Alimentação elétrica	220-230 V, 1850 W, 10 A, 50 Hz
Pressão de água	0,5 - 8 bares (0,05 - 0,8 MPa)
Velocidade máxima de centrifugação	1200 rpm
Classe de eficiência energética	A+++
Classe de centrifugação	B
Programas de lavagem	Algodão, Algodão ECO, Sintéticos, Delicados, Lã/Lavagem à mão, Escuros, Mix 20°, Enxaguamento, Centrifugação, Fácil, Rápido 20, Jeans, 30' @ 30°
Opções	Temperatura, Centrifugação (inclui Sem centrifugação e Água na cuba), Flextime, Pré-lavagem, Enxaguamento extra, Detergente líquido, Início diferido
Ecrã	Digital com indicadores de fase e tempo
Bloqueio de segurança para crianças	Sim
Dosificador de detergente	Sim, com compartimentos para pré-lavagem, lavagem principal e amaciador
Filtro de drenagem	Sim, acessível e lavável
Limpeza do tambor	Lavagem de manutenção sem roupa com programa de algodão à temperatura máxima
Nível de proteção	IPX4
Peso estimado	Aprox. 65 kg

Perguntas frequentes - ZWF 8230 WWE ZANUSSI

Como instalar corretamente a lavadora Zanussi ZWF 8230 WWE?

Remova toda a embalagem e os pinos de transporte, incluindo o rolamento de borracha. Ajuste os pés para nivelar o aparelho com um nível de bolha. Conecte a mangueira de entrada à torneira com rosca de 3/4' e a mangueira de drenagem a uma saída adequada, certificando-se de que não está dobrada. A pressão de água deve estar entre 0,5 e 8 bares. Conecte a ficha a uma tomada com ligação à terra de 220-230 V.

Qual é a carga máxima recomendada e como afeta a lavagem?

A carga máxima é de 8 kg. Para uma lavagem eficiente, não exceda esta quantidade. Se a carga for inferior, o tempo de lavagem reduz-se automaticamente graças à função AutoSense. Carregar em excesso pode causar maus resultados e desgaste prematuro.

O que significam os códigos de erro no ecrã?

Os códigos mais comuns: E10 indica problema de enchimento de água (verifique a torneira e os filtros). E20 indica problema de drenagem (verifique o filtro da bomba). E40 indica porta aberta ou mal fechada. Em caso de outros códigos, desligue e ligue o aparelho; se persistir, contacte o serviço técnico.

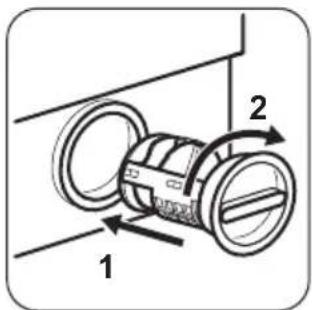

Como limpar o filtro de drenagem?

Desligue e desconecte a lavadora. Abra a porta da bomba, coloque um recipiente, desaperte o filtro com cuidado para drenar a água. Retire o filtro e limpe-o debaixo da torneira, removendo fiapos e objetos estranhos. Certifique-se de que o rotor da bomba gira livremente. Volte a colocar o filtro e feche a porta.

Pode-se usar detergente líquido e como dosificá-lo?

Sim, pode usar detergente líquido. Pressione a tecla Deterg. Líquido para adaptar o ciclo. Despeje o detergente no compartimento da lavagem principal (compartimento II) antes de iniciar o programa. Para a pré-lavagem, use o compartimento I apenas se selecionar a opção Pré-lav.. Não exceda a marca de máximo no dosificador.

Como ativar o bloqueio de segurança para crianças?

Para ativar o bloqueio de segurança, prima simultaneamente as teclas Pré-lav. e Enxaguamento Extra até que o indicador correspondente se acenda. Isto evita que as crianças modifiquem as configurações. Para desativar, repita a operação até que o indicador se apague.

O que fazer se a porta não abrir após um ciclo?

Se a porta estiver bloqueada, primeiro espere que o indicador de bloqueio de porta se apague. Se houver água no tambor, selecione um programa de centrifugação ou drenagem para esvaziá-lo. Se ainda não abrir, rode o seletor para a posição de desligado e aguarde alguns minutos. Se o problema persistir, consulte o manual de resolução de problemas.

Como realizar uma lavagem de manutenção?

Selecione o programa de algodão à temperatura mais alta (90°C ou 60°C) sem roupa. Adicione uma pequena quantidade de detergente (preferencialmente em pó) ou um limpador especial para máquinas de lavar. Isto elimina resíduos de detergente, calcário e mofo do tambor. Repita este processo a cada 2-3 meses.

Quais opções de poupança energética tem este modelo?

O programa Algodão ECO reduz o consumo de energia e água, embora prolongue o ciclo. Use a opção Flextime para ajustar a duração do programa: ao aumentar a duração, otimiza-se o aquecimento e poupa-se energia. Além disso, evite a pré-lavagem e lave a baixas temperaturas sempre que possível.

Como evitar que a lavadora vibre ou faça ruído excessivo?

Certifique-se de que o aparelho está nivelado ajustando os pés. Retire os pinos de transporte. Não sobrecarregue o tambor e distribua a roupa de maneira uniforme. Se o ruído persistir, verifique se não há objetos soltos no tambor ou no filtro de drenagem. Uma carga muito pequena pode causar desequilíbrio; adicione mais peças.

MANUAL DE UTILIZADOR ZWF 8230 WWE ZANUSSI

PT Manual de instruções 23

Máquina de lavar

ZANUSSI

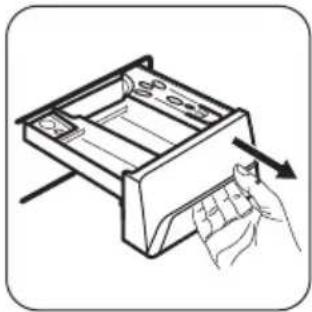

COMPARTIMENTOS DE DETERGENTE

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

SEGURANÇA PARA CRIANÇAS E PESSOAS VULNERÁVEIS

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de incapacidade profunda e complexa devem ser mantidas afastadas do aparelho ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas do aparelho ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha os detergentes fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando a porta está aberta.
• Se o aparelho tiver um dispositivo de segurança para crianças, esse dispositivo deve ser ativado.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

SEGURANÇA GERAL

• Não altere as especificações deste aparelho.

• Este aparelho destina-se exclusivamente a utilizações domésticas ou similares, tais como:

• áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;

• utilização exclusiva por clientes de hotéis, motéis e outros ambientes do tipo residencial;
• áreas de uso partilhado em blocos de apartamentos ou lavandarias domésticas.

- Não exceda a carga máxima de 8 kg (consulte o capítulo "Tabela de programas").

- A pressão da água fornecida tem de estar entre um mínimo de 0,5 bar (0,05 MPa) e um máximo de 8 bar (0,8 MPa).

- A abertura de ventilação na base não deve ficar obstruída por carpete, tapete ou qualquer outro revestimento do piso.

- O aparelho deve ser ligado à rede de abastecimento de água com as mangueiras novas fornecidas com o aparelho ou com mangueiras novas fornecidas por um Centro de Assistência Técnica Autorizado.

- Não é permitido reutilizar uma mangueira antiga.

- Se o cabo de alimentação elétrica estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos.

- Antes de qualquer operação de manutenção, desative o aparelho e desligue a ficha da tomada elétrica.

- Não utilize jactos de água e/ou vapor a alta pressão para limpar o aparelho.

- Limpe o aparelho com um pano húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.

INSTRUÇÕES DE SEGURANÇA

INSTALAÇÃO

A instalação tem de cumprir os regulamentos nacionais em vigor.

• Retire todos os materiais de embalagem e os parafusos de transporte, incluindo o casquilho de borracha com espaçador de plástico.
• Guarde os parafusos de fixação para transporte num local seguro. Se o aparelho for

transportado no futuro, é necessário instalar os parafusos para bloquear o tambor e evitar danos no interior do aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção.
• Siga as instruções de instalação fornecidas com o aparelho.

• Não instale nem utilize o aparelho se ele estiver danificado.

• Não instale nem utilize o aparelho em locais onde a temperatura possa ser inferior a 0 °C ou onde fique exposto às condições meteorológicas.

• Certifique-se de que o piso onde pretende instalar o aparelho é plano, estável, resistente ao calor e limpo.
• Certifique-se de que existe circulação de ar entre o aparelho e o piso.
• Quando o aparelho estiver colocado na posição definitiva, verifique se está bem nivelado com a ajuda de um nível de bolha. Se não estiver, regule os pés até ficar nivelado.
• Não instale o aparelho diretamente sobre um ralo de escoamento no chão.
• Não pulverize água para o aparelho nem o exponha a humidade excessiva.
• Não instale o aparelho em locais onde a porta do aparelho não possa ser aberta na totalidade.
• Não coloque um recipiente fechado debaixo do aparelho para recolher eventuais fugas de água. Contacte um Centro de Assistência Técnica Autorizado para saber quais são os acessórios que pode utilizar.

LIGAÇÃO ELÉTRICA

AVISO! Risco de incêndio e choque elétrico.

• O aparelho tem de ficar ligado à terra.
• Utilize sempre uma tomada bem instalada e à prova de choques elétricos.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com a alimentação elétrica.
• Não utilize adaptadores com várias tomadas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação elétrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efetuada pelo nosso Centro de Assistência Técnica Autorizado.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Não toque no cabo de alimentação ou na ficha com as mãos molhadas.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

LIGAÇÃO À REDE DE ABASTECIMENTO DE ÁGUA

• Não danifique as mangueiras da água.
• Antes de ligar o aparelho a canos novos, canos que não sejam usados há muito tempo, canos que tenham sido sujeitos a reparações ou

canos que tenham recebido dispositivos novos (contador de água, etc.), deixe sair água até que saia limpa.

• Durante a primeira utilização do aparelho, certifique-se de que não existem fugas de água.
• Não utilize uma extensão de mangueira se a mangueira de entrada for demasiado pequena. Contacte um Centro de Assistência Técnica Autorizado para obter informações sobre a substituição da mangueira de entrada.
• Quando desembalar o aparelho, é possível que saia alguma água da mangueira de escoamento. Isso deve-se aos testes do aparelho efetuados com utilização de água na fábrica.
• Pode prolongar a mangueira de escoamento até ao máximo de 400 cm. Contacte um Centro de Assistência Técnica Autorizado para obter informações sobre outras mangueiras de escoamento e extensões.
• Certifique-se de que a torneira fica acessível após a instalação.

UTILIZAÇÃO

AVISO! Risco de ferimentos, choque elétrico, incêndio, queimaduras ou danos no aparelho.

• Siga as instruções de segurança da embalagem do detergente.
• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.
• Não utilize a máquina para lavar roupa que esteja muito suja com óleo, massa lubrificante ou outras substâncias gordurosas. Podem danificar as peças de borracha da máquina de lavar roupa. Lave a roupa previamente à mão antes de a colocar na máquina de lavar roupa.
• Não toque na porta de vidro durante o funcionamento de um programa. O vidro pode ficar quente.
• Certifique-se de que retira todos os objetos metálicos da roupa.

ASSISTÊNCIA

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

ELIMINAÇÃO

AVISO! Risco de ferimentos ou asfixia.

- Desligue o aparelho da alimentação eléctrica e do fornecimento de água.

• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.
• Remova o trinco da porta para evitar que crianças ou animais de estimação fiquem presos no tambor.

- Elimine o equipamento em conformidade com os requisitos locais de eliminação de Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).

DESCRIÇÃO DO PRODUTO

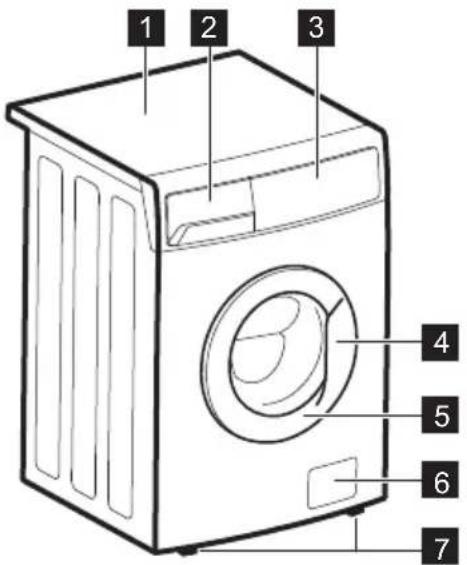

VISÃO GERAL DO APARELHO

1 Tampo
2 Distribuidor do detergente
3 Painel de comandos
4 Puxador da porta

5 Placa de características
6 Filtro da bomba de escoamento
7 Pés de nivelamento do aparelho

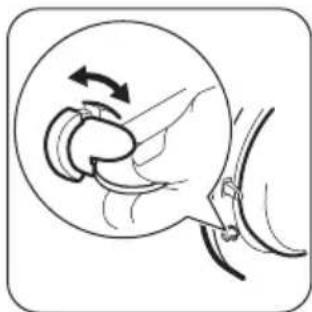

BLOQUEIO DE SEGURANÇA PARA CRIANÇAS

Este dispositivo evita que crianças ou animais domésticos fiquem fechados no tambor.

Rode o dispositivo no sentido horário até a ranhura ficar na horizontal. Não é possível fechar a porta.

Para fechar a porta, rode o dispositivo no sentido anti-horário até a ranhura ficar na vertical.

DESCRIÇÃO DO PAINEL DE COMANDOS

1 Seletor de programas
2 Botão da Temperatura (Temperatura)
3 Botão de Redução da Centrifugação (Centrifugar), incluindo:

• : Indicador da opção "Sem centrificação"
• : Indicador da opção "Cuba cheia"

4 Visor
5 Botões de Flextime (Flextime)

6 Botão de Pré-lavagem (Prelava.)
7 Botão de Enxaguamento Extra (Aclarado/Enxag. Extra)
8 Botão de Início/Pausa (Início/Pausa)
9 Botão de Início Diferido (Início Diferido)
10 Botão de Detergente Líquido (Deterg. Líquido)

VISOR

A. Área do tempo:

• Programa de tempo. 125
• Códigos de alarme. Consulte as descrições no capítulo "Resolução de problemas".

- O nível do Gestor de Tempo ----.

B. Indicador do Início Diferido.
C. Indicador do Bloqueio para Crianças.
D. -0: indicador de porta bloqueada
- Não é possível abrir a porta do aparelho quando o símbolo estiver aceso.

- Pode abrir a porta quando o símbolo estiver apagado.

• : fase de centrifugação
• : fase de enxaguamentos
• : fase de lavagem

Quando um programa é seleccionado, acendem-se todos os indicadores das fases desse programa.

Após o programa iniciar, apenas o indicador da fase em curso permanece intermitente.

Quando uma fase termina, o indicador dessa fase fica aceso.

Quando o programa terminar, fica aceso o símbolo da última fase.

PROGRAMAS

TABELA DE PROGRAMAS

Programa Gama de temperatura	Carga máxima Velocidade de centrifugação de referência	Descrição do programa (Tipo de carga e nível sujidade)
Algod.90°C - (Fria)	8 kg1200 rpm	Algodão branco e de cor. Sujidade normal e ligeira.
Algod. ECO 60°C - 40°C	8 kg1200 rpm	Algodão branco e de cores resistentes. Sujidade normal. O consumo de energia diminui e o tempo do programa de lavagem aumenta.
Sintéticos60°C - (Fria)	3 kg1200 rpm	Artigos de tecido sintético ou misto. Sujidade normal.
Delicados40°C - (Fria)	3 kg1200 rpm	Tecidos delicados, como acrílico, viscose e poliéster. Sujidade normal.
Lana/Lãs Plus40°C - (Fria)	2 kg1200 rpm	Lãs laváveis na máquina, lãs de lavar à mão e tecidos delicados com o símbolo “lavagem à mão”.2)
Oscuros/Escuras60°C - (Fria)	8 kg1200 rpm	Programa especial para roupa de algodão ou misturas com roupa escura ou colorida. O programa otimiza a fase de enxaguamento de forma a remover todo o detergente residual e preservar o brilho das cores. Com roupa escura, é recomendável utilizar detergente líquido ou próprio para lã.
Mix 20°20°C	4 kg1200 rpm	Programa especial para tecidos de algodão, sintéticos e mistos com pouca sujidade. Seleccione este programa para reduzir o consumo de energia. Certifique-se de que o detergente é adequado para baixas temperaturas, para obter bons resultados de lavagem3).
Aclarado/Enxagua-mento4)	8 kg1200 rpm	Para enxaguar e centrifugar a roupa.Todos os tecidos, exceto lãs e tecidos muito delicados. Reduza a velocidade de centrifugação de acordo com o tipo de roupa.
Drenar	8 kg Para escoar a água do tambor.Todos os tecidos.
Centrifugar	8 kg1200 rpm	A velocidade de centrifugação predefinida aplica-se a peças de algodão. Selecione a velocidade de centrifugação.Certifique-se de que é adequada para a roupa.
Fácil60°C - (Fria)	4 kg800 rpm	Peças sintéticas que requerem lavagem suave.Suji-dade normal e ligeira.5)
Rápido 2040°C - 30°C	3 kg1200 rpm	Um ciclo muito curto paraartigos de algodão e sintéti-cos compouca sujidadeou usados apenas uma vez.
Jeans60°C - (Fria)	8 kg1200 rpm	Peças de ganga e malhas.Sujidade normal.
30'@30°30°C	3 kg800 rpm	Um ciclo curto paraartigos de algodão e sintéticoscom pouca sujidadeou apenas para serem refresca-dos.
On/Off	Para ligar ou	desligar o aparelho e para cancelar o progra-ma que está em curso.

1) Programas standard para os valores de consumo da Etiqueta de Energia. De acordo com a regulamentação 1061/2010, estes programas são respetivamente o “Programa standard para algodão a 60 °C” e o “Programa standard para algodão a 40 °C”. São os programas mais eficientes em termos de consumo combinado de energia e água para lavar roupa de algodão com sujidade normal.

A temperatura da água na fase de lavagem pode ser diferente da temperatura declarada para o programa selecionado.

2) Durante este ciclo, o tambor roda lentamente para garantir uma lavagem suave. Poderá parecer que o tambor não roda correctamente ou que está parado, mas isso é normal neste programa.
3) O aparelho executa uma fase de aquecimento curta se a temperatura da água for inferior a 20 °C. O aparelho indica a definição de temperatura "Cold" (Fria).
4) Prima o botão Enxaguamento Extra para adicionar enxaguamentos. O aparelho efetua enxaguamentos delicados e uma centrifugação curta com velocidade de centrifugação baixa.
5) Para reduzir os vincos, este ciclo regula a temperatura da água e executa uma lavagem suave com fase de centrifugação também suave. O aparelho acrescenta alguns enxaguamentos.

Compatibilidade das opções com os programas

Programa	1888 Centrifugar	6 Sem centrifugação	□ Cuba cheia	□ Prelava.	+ Aclarado/Enxag. Extra	4 Deterg. Líquido	7 Inicio Diferido	8 Flextime
Algod.	■	■	■	■
Algod. ECO	■	■	■	■
Sintéticos	■	■	■	■
Delicados	■	■	■	■
Lana/Lãs Plus	■	■		■
Oscuros/Escuras	■	■	■	■	■
Mix 20°	■	■	■	■
Aclarado/Enxagua-mento	■	■	■	■
Drenar		■
Centrifugar	■	■
Fácil	■	■	■	■
Rápido 20	■	■	■
Jeans	■	■	■	■	■
30'@30°	■

Os valores indicados foram obtidos em condições de laboratório com as normas relevantes. Existem vários factores que podem alterar os valores: a quantidade e o tipo de roupa e a temperatura ambiente. A pressão e a temperatura da água fornecida e a tensão elétrica também podem afetar a duração do programa de lavagem.

Programas Carga (kg)	Consumo de energia (kWh)	Consumo de água (litros)	Duração aproximada do programa (minutos)	Humidade restante (%)1)
Algodões 60 °C 8 1,7	80 220 53
Algodões 40 °C 8 0,8	80 210 53
Sintéticos 40 °C 3 0,7	60 140 35
Delicados 40 °C 3 0,6	65 60 110 35
Lã/Lavagem à mão 30 °C2)	2 0,2	50 80 30
Programas standard para algodão
Algodão Standard 60 °C	8 1,06	48 235 53
Algodão Standard 60 °C	4 0,64	36 187 53
Algodão Standard 40 °C	4 0,61	35 188 53

1) No fim da fase de centrifugação.

2) Não disponível em alguns modelos.

Modo On (ligado) (W) Modo Off (desligado) (W)

0,48 0,48

A informação indicada na tabela acima está em conformidade com a regulamentação 1015/2010 e com a diretiva de implementação 2009/125/CE da Comissão da UE.

OPÇÕES

TEMPERATURA

Selecione esta opção para alterar a temperatura predefinida.

Indicador ✱ = água fria.

CENTRIFUGAR

Com esta opção, pode diminuir a velocidade de centrifugação predefinida.

O indicador de velocidade de centrifugação correspondente acende.

Outras opções de centrifugação:

Sem centrifugação

• Seleccione esta opção para eliminar todas as fases de centrifugação.
• Seleccione-a quando lavar tecidos delicados.
• A fase de enxaguamento utiliza mais água em alguns programas de lavagem.
• O indicador correspondente acende.

Cuba Cheia

• Seleccione esta opção para evitar vincos na roupa.
• O programa de lavagem termina com a água no tambor. O tambor roda regularmente para evitar vincos na roupa.
• A porta permanece bloqueada. É necessário escoar a água para desbloquear a porta.
• O indicador de cuba cheia acende.

Para escoar a água, consulte a secção "No fim do programa".

FLEXTIME

Quando selecionar um programa de lavagem, o visor apresenta a duração predefinida.

Prima — ou para aumentar ou diminuir a duração do programa.

A opção Time Manager (Gestor de Tempo) aplicase apenas aos programas indicados na tabela.

1) Mais curto: para refrescar a roupa.
2) Duração predefinida do programa.
3) Mais longo: O aumento gradual da duração do programa diminui o consumo de energia. A fase de aquecimento otimizada poupa energia e a duração superior mantém os mesmos resultados de lavagem (especialmente com sujidade normal).

Alguns conselhos para ter a configuração mais eficiente:

- Seleccione os indicadores do Gestor de tempo

• Defina a temperatura de lavagem mais baixa possível.
• Não selecione a opção de pré-lavagem.

PRELAVA.

Com esta opção, pode adicionar uma fase de pré-lavagem a um programa de lavagem.

Utilize esta opção para sujidade intensa.

Quando seleccionar esta opção, a duração do programa aumenta.

O indicador correspondente acende.

ACLARADO/ENXAG. EXTRA

Com esta opção, pode adicionar alguns enxaguamentos a um programa de lavagem.

Utilize esta opção para lavar roupa de pessoas alérgicas a detergentes e em áreas onde a água seja macia.

O indicador de fase correspondente acende-se no panel de controlo.

DETERG. LÍQUIDO

Prima este botão para adaptar o ciclo se utilizar um detergente líquido.

O indicador correspondente acende.

INICIO DIFERIDO

Com esta opção, pode atrasar o início de um programa minutos ou horas.

PROGRAMAÇÕES

SINAIS SONOROS

Os sinais sonoros são emitidos nestas situações:

• Conclusão de um programa.
• Existência de uma anomalia no aparelho.

Para desactivar/activar os sinais sonoros, prima Aclarado/Enxag. Extra e Inicio Diferido em simultâneo durante 6 segundos.

Se desactivar os sinais sonoros, estes só serão emitidos quando o aparelho tiver uma anomalia.

BLOQUEIO PARA CRIANÇAS

Com esta opção, pode impedir que as crianças brinquem com o painel de comandos.

ANTES DA PRIMEIRA UTILIZAÇÃO

1. Certifique-se de que as ligações eléctricas e da água estão de acordo com as instruções de instalação.
2. Retire o bloco de polistireno e qualquer outro material do tambor.
3. Coloque uma pequena quantidade de detergente no compartimento destinado à fase de lavagem.

UTILIZAÇÃO DIÁRIA

Abra a torneira da água. Ligue a ficha na tomada eléctrica.

1. Puxe o manipulo da porta para abrir a porta do aparelho.
2. Coloque a roupa no tambor, uma peça de cada vez.
3. Deve sacudir a roupa antes de a colocar no aparelho.

Certifique-se de que não coloca demasiada roupa no tambor. Consulte as cargas máximas indicadas na "Tabela de programas".

O visor apresenta o indicador correspondente, por exemplo: 2h

- Para activar/desactivar esta opção, prima Prelava. e Aclarado/Enxag. Extra em simultâneo até que o indicador se acenda/apague.

Pode activar esta opção:

• Após premir ▷‖: as opções e o selector de programas ficam bloqueados.

• Antes de premir : o aparelho não pode ser activado.

• Seleccione e inicie um programa para algodão com a temperatura mais elevada, sem roupa. Isto remove toda a sujidade do tambor e da cuba.

• Feche a porta.

CUIDADO! Certifique-se de que não deixa roupa entre o vedante e a porta. Existe o risco de fuga de água ou danos na roupa.

COMPARTIMENTOS DE DETERGENTE

CUIDADO! Utilize apenas detergentes próprios para máquina de lavar.

Cumpra sempre as instruções indicadas nas embalagens de detergente.

Compartimento de detergente para a fase de pré-lavagem ou sabonária.

O detergente para pré-lavagem e sabonária tem de ser adicionado no início do programa de lavagem.

Compartimento para detergente em pó ou líquido usado na lavagem principal. Se usar detergente líquido, coloque-o imediatamente antes de iniciar o programa.

Siga as recomendações do fabricante do produto no que respeita às quantidades a utilizar e nunca ultrapasse a marca de máximo na gaveta do distribuidor de detergente.

UTILIZAR DETERGENTE E ADITIVOS

Abra a gaveta do deter- gente.

Meça a quantidade de detergente.

Meça a quantidade de amaciador.

Fecha a gaveta do deter- gente com cuidado.

SELECCIONAR UM PROGRAMA

- O indicador do botão pisca. - O visor apresenta a duração do programa.

1. Se necessário, altere a temperatura e a velocidade de centrifugação ou acrescente opções aplicáveis. Quando activar uma opção, o indicador da opção seleccionada acende.

Se fizer uma selecção incorrecta, o indicador apresenta a mensagem Err.

Função de detecção automática

No início do programa, o visor indica a duração do programa para a capacidade de carga máxima. Durante a fase de lavagem, a duração do programa é calculada automaticamente e pode reduzir significativamente se a carga de roupa for inferior à capacidade de carga máxima. Quando o aparelho está a calcular a duração real do programa, o visor apresenta alternadamente a animação “a carregar”

[2] e a duração para a capacidade máxima. A nova duração aparece quando o cálculo terminar. (por exemplo, no programa Algodões 30 °C com a capacidade de carga máxima de 8 kg, a duração predefinida do programa é superior a 2 horas; com uma carga real de 2 kg, a duração do programa é reduzida para apenas 1 hora e 20 minutos).

INICIAR UM PROGRAMA SEM INÍCIO DIFERIDO

Prima o botão ▷||

• O indicador do botão para de piscar e fica aceso.
• O programa inicia, a porta fica bloqueada e o indicador acende.
• O tempo do programa diminui em passos de um minuto.

A bomba de escoamento pode funcionar algum tempo no início do ciclo de lavagem.

INICIAR UM PROGRAMA COM A OPÇÃO DE INÍCIO DIFERIDO

1. Prima o botão Início Diferido repetidamente até que o visor apresente o atraso que desejar definir. O indicador de início diferido acendese.

2. Prima o botão Início/Pausa : ▷||

3. A porta está bloqueada e o indicador está aceso.

4. O aparelho inicia a contagem decrescente.
5. Quando a contagem decrescente terminar, o programa inicia automaticamente.

Pode cancelar ou alterar a opção Início Diferido antes de premir o botão Início/Pausa. Após premir o botão Início/Pausa, pode apenas cancelar a opção Início/Pausa.

Para cancelar a opção Início Diferido

a. Prima o botão Início/Pausa para colocar o aparelho em pausa. O indicador do botão pisca.
b. Prima o botão Início Diferido até que o visor apresente

Prima novamente o botão Início/Pausa para iniciar o programa imediatamente.

INTERROMPER UM PROGRAMA E ALTERAR AS OPÇÕES

É possível alterar algumas opções antes de o programa as executar.

1. Prima o botão Início/Pausa para interromper um programa que esteja em curso.
   O indicador correspondente pisca.
2. Altere as opções.
3. Prima o botão Início/Pausa novamente.
   O programa continua.

CANCELAR UM PROGRAMA EM CURSO

1. Rode o selector de programas para a posição ○ para cancelar o programa e desactivar o aparelho.

2. Rode o selector de programas novamente para activar o aparelho. Já pode seleccionar um novo programa de lavagem.

É possível que o aparelho execute um escoamento de água antes de iniciar o novo programa. Neste caso, certifique-se de que o detergente ainda está no compartimento do detergente; caso contrário, adicione detergente novamente.

ABRIR A PORTA COM O INÍCIO DIFERIDO ACTIVO

Quando o início diferido está em funcionamento, a porta do aparelho está bloqueada e o visor apresenta o indicador

1. Prima Inicio/Pausa para colocar o aparelho em pausa.
2. Aguarde até que o indicador de bloqueio da porta se apague.
3. Abra a porta.
4. Feche a porta.
5. Prima Inicio/Pausa novamente.
   O início diferido prossegue.

ABRIR A PORTA COM UM PROGRAMA EM FUNCIONAMENTO

Quando um programa está em funcionamento, a porta do aparelho está bloqueada e o indicador está aceso.

CUIDADO! Se a temperatura e o nível da água no tambor forem demasiado elevados, não é possível abrir a porta.

1. Rode o selector de programas para a posição ○ para desactivar o aparelho.
2. Aguarde alguns minutos até que o indicador se apague e, em seguida, abra a porta do aparelho com cuidado.
3. Feche a porta do aparelho.
4. Seleccione novamente o programa.

NO FIM DO PROGRAMA

• A máquina pára automaticamente.
• É emitido um sinal sonoro (se estiver activado).
• O visor apresenta três zeros intermitentes.
• O indicador Inicio/Pausa apaga-se.
• O indicador de bloqueio da porta apaga-se.

• Pode abrir a porta.

• Retire a roupa do aparelho. Certifique-se de que o tambor fica vazio.

• Feche a torneira da água.
• Rode o selector de programas para a posição
  • para desactivar o aparelho.
• Mantenha a porta entreaberta para evitar bolores e odores.

O programa de lavagem está concluído, mas há água no tambor:

• O tambor roda regularmente para evitar vincos na roupa.
• O indicador de bloqueio da porta está aceso. A porta permanece bloqueada.
• Deve escoar a água para poder abrir a porta.

Para escoar a água:

1. Rode o selector de programas para o programa de centrifugação ou escoamento.
2. Prima o botão Início/Pausa ▷II. Se necessário, reduza a velocidade de centrifugação.

SUGESTÕES E DICAS

CARREGAR ROUPA

• Separe a roupa entre: branca, de cor, sintética, delicada e lã.
• Cumpra as instruções de lavagem indicadas nas etiquetas de cuidados a ter com a roupa.
• Não lave peças brancas e de cor em conjunto.
• Algumas peças de cor podem ficar desbotadas na primeira lavagem. Recomendamos que as lave em separado nas primeiras vezes.
• Abotoe as fronhas e feche os fechos de correr, os ganchos e as molas. Ate os cintos.
• Esvazie os bolsos e desdobre as peças.
• Vire do avesso todos os tecidos que tenham várias camadas, as peças de lã e as peças com estampagens.
• Remova as nódoas difíceis com um detergente especial.
• Lave a trate previamente as nódoas difíceis antes de colocar a roupa no tambor
• Tenha cuidado com as cortinas. Retire os ganchos ou coloque as cortinas num saco de lavagem ou numa fronha.
• Não lave roupa que não tenha bainhas ou que tenha cortes. Utilize um saco de lavagem quando lavar peças pequenas e/ou delicadas (soutiens com armação, cintos, collants, etc.).
• Uma carga muito pequena pode causar problemas de equilíbrio na fase de centrifugação. Se isto ocorrer, arrume manualmente as peças na cuba e inicie novamente a fase de centrifugação.

O aparelho centrifuga e escoa ou apenas escoa.
3. Quando o programa terminar e o indicador de bloqueio da porta → se apagar, pode abrir a porta.
4. Rode o selector de programas para a posição ○ para desactivar o aparelho.

O aparelho centrifuga e escoa automaticamente após cerca de 18 horas (excepto no programa Lãs).

STANDBY

Assim que o programa terminar, o sistema de poupança de energia é activado alguns minutos depois.

A luminosidade do visor é reduzida.

Se premir algum botão, o aparelho sai do estado de poupança de energia.

NÓDOAS DIFÍCEIS

Para algumas nódoas, não basta usar água e detergente.

– detergentes em pó para todos os tipos de tecidos;
- detergentes em pó para tecidos delicados (máx. 40 °C) e lás;
- detergentes líquidos, de preferência para programas de lavagem a baixa temperatura (máx. 60 °C) para todos os tipos de tecidos ou especiais apenas para lás.

- Não misture detergentes de tipo diferente.

• Para proteger o meio ambiente, não utilize mais do que a quantidade necessária de detergente.
• Cumpra sempre as instruções indicadas na embalagem destes produtos.
• Utilize os produtos correctos para o tipo de tecido, a cor do tecido, a temperatura do programa e o grau de sujidade.
• Se o seu aparelho não tiver um dispositivo de aba no distribuidor de detergente, adicione os

detergentes líquidos com uma bola de dosagem (fornecida pelo fabricante do detergente).

SUGESTÕES ECOLÓGICAS

• Inicie sempre um programa de lavagem com a carga máxima de roupa permitida.
• Se necessário, utilize um tira-nódoas quando seleccionar um programa de baixa temperatura.
• Para utilizar a quantidade correcta de detergente, verifique qual é a dureza da água da sua casa. Consulte “Dureza da água”.

DUREZA DA ÁGUA

Se a dureza da água for elevada ou moderada na sua área, recomendamos que utilize um amaciador

MANUTENÇÃO E LIMPEZA

Limpe o aparelho apenas com sabão e água morna. Seque totalmente todas as superfícies.

CUIDADO! Não utilize álcool, solventes ou produtos químicos semelhantes.

DESCALCIFICAÇÃO

Se a dureza da água for elevada ou moderada na sua área, recomendamos que utilize um produto de descalcificação da água para máquinas de lavar. Examine regularmente o tambor para evitar a acumulação de calcário e ferrugem.

Para remover as partículas de ferrugem, utilize apenas produtos próprios para máquinas de lavar. Efectue este procedimento à parte da lavagem de roupa.

Cumpra sempre as instruções indicadas nas embalagens dos produtos.

LAVAGEM DE MANUTENÇÃO

Com os programas de baixa temperatura, é possivel que fique algum detergente no tambor. Efectue uma lavagem de manutenção regularmente. Para isso:

• Retire toda a roupa do tambor.
• Seleccione o programa de algodão com a temperatura máxima e coloque uma pequena quantidade de detergente.

de água para máquinas de lavar. Nas áreas onde a água for macia, não é necessário usar um amaciador de água.

Para conhecer a dureza da água na sua área, contacte os serviços de abastecimento de água locais.

Utilize a quantidade correcta de amaciador da água. Cumpra as instruções indicadas nas embalagens dos produtos.

VEDANTE DA PORTA

Examine regularmente o vedante e retire todos os objectos que estejam na parte interior.

LIMPAR O DISTRIBUIDOR DE DETERGENTE

Limpe regularmente a gaveta do detergente e do aditivo.

Para limpar a gaveta do detergente, é necessário removê-la do encaixe.

Pressione a patilha para baixo conforme indicado na figura e puxe a gaveta para fora.

Retire a parte superior do compartimento do aditivo para facilitar a limpeza. Lave-a em água corrente para remover todos os resíduos de detergente acumulados.

Certifique-se de que remove todos os resíduos de detergente das partes superior e inferior da cavidade. Utilize uma escova pequena para limpar a cavidade.

LIMPAR O FILTRO DE ESCOAMENTO

A bomba deve ser inspeccionada regularmente e em particular:

• se o aparelho não escoar e/ou não centrifugar;
• se o aparelho fizer um ruído anormal durante a fase de escoamento, devido a objetos como alfinetes, moedas, etc., que estejam a bloquear a bomba;
• se for detetado um problema no escoamento da água (consulte o capítulo "Resolução de problemas" para mais informações).

CUIDADO! Desligue o aparelho e retire a ficha da tomada elétrica.

Proceda assim:

- Desligue a ficha do aparelho.

- Se necessário, aguarde até que a água arrefeça.

Abra a porta da bomba de escoamento. Coloque um recipiente perto da bomba para recolher eventuais salpicos.

Desaperte o filtro do es- coamento com cuidado para escoar a água. Quando já não sair água, remova o filtro. Se neces- sário, utilize as hastes de um alicate, mas nunca as garras de um alicate.

Tenha sempre um pano à mão para secar eventuais salpicos de água.

Limpe o filtro em água corrente para remover todos os resíduos de co-tão.

Retire os objetos estranhos e o cotão do compartimento do filtro e do impulsor da bomba. Verifique bem se o impulsor da bomba roda (roda aos solavancos).

Coloque novamente o filtro na bomba, inserindo-o corretamente nas guias especiais. Aperte o filtro com firmeza.

Fecha a porta da bomba.

CUIDADO! Nunca retire o filtro durante um ciclo de lavagem. Aguarde sempre até o aparelho terminar o ciclo e ficar vazio.

CUIDADO! Quando voltar a colocar o filtro, certifique-se de que o aperta com firmeza para evitar fugas e a possibilidade de ser removido por crianças.

LIMPAR A MANGUEIRA DE ENTRADA E O FILTRO DA VÁLVULA

RESOLUÇÃO DE PROBLEMAS

O aparelho não inicia ou pára durante o funcionamento.

Comece por tentar encontrar uma solução para o problema (consulte a tabela). Se o problema

ESCOAMENTO DE EMERGÊNCIA

O aparelho não consegue escoar a água devido a uma avaria.

Se isto ocorrer, siga os passos (1) a (8) indicados na secção "Limpar o filtro de escoamento". Se necessário, limpe a bomba.

Se escoar a água com o processo de escoamento de emergência, terá de activar novamente o sistema de escoamento:

1. Coloque 2 litros de água no compartimento do distribuidor de detergente destinado à lavagem principal.

2. Inicie o programa de escoamento da água.

PRECAUÇÕES CONTRA CONGELAÇÃO

Se o aparelho for instalado num local onde a temperatura possa ser inferior a 0 °C, retire a água restante da mangueira de entrada e da bomba de escoamento.

1. Desligue a ficha da tomada eléctrica.

2. Feche a torneira da água.

3. Coloque as duas extremidades da mangueira de entrada dentro de um recipiente e deixe a água sair da mangueira.

4. Esvazie a bomba de escoamento. Consulte o procedimento de escoamento de emergência.

5. Quando a bomba de escoamento estiver vazia, instale novamente a mangueira de entrada.

AVISO! Antes de utilizar novamente o aparelho, certifique-se de que a temperatura é superior a 0 °C. O fabricante não poderá ser responsabilizado por quaisquer danos causados por baixas temperaturas.

persistir, contacte um Centro de Assistência Técnica Autorizado

Com alguns problemas, o aparelho emite sinais sonoros e o visor apresenta um código de alarme:

- E10 - O aparelho não se enche com água correctamente.

- - Oaparelho não escoa a água.

• A porta do aparelho está aberta ou não está bem fechada. Verifique a porta.
• A corrente eléctrica está instável. Aguarde até que a corrente eléctrica estabilize.
• Não há comunicação entre os elementos electrónicos do aparelho. Desligue e volte a ligar.

AVISO! Desactive o aparelho antes de realizar as verificações.

FALHAS POSSÍVEIS

Problema Solução	possível
O programa não inicia. • Certifique-se de que a ficha está ligada na tomada elétrica.Certifique-se de que a porta do aparelho está fechada.Certifique-se de que não há um disjuntor desligado no quadro elétrico.Certifique-se de que premiu o botão de Início/Pausa.Se tiver selecionado o Início Diferido, cancele-o ou aguarde até a contagem decrescente terminar.Desative a função de Bloqueio para Crianças se estiver ativa.Certifique-se de que a ficha está ligada na tomada elétrica.
O aparelho não se enche com água corretamente.	Certifique-se de que a torneira da água está aberta.Certifique-se de que a pressão do fornecimento de água não é demasiado baixa. Para obter essa informação, contacte os serviços de abastecimento de água locais.Certifique-se de que a torneira da água não está obstruída.Certifique-se de que o filtro da mangueira de entrada e o filtro da válvula não estão obstruídos. Consulte “Manutenção e limpeza”.Certifique-se de que a mangueira de escoamento não tem dobras ou vincos.Certifique-se de que a ligação da mangueira de escoamento está correta.
O aparelho não se enche com água e escoa de imediato.	Certifique-se de que a mangueira de escoamento está na posição correta. A mangueira pode estar demasiado baixa.
O aparelho não escoa a água.	Certifique-se de que o sifão do lava-loiça não está obstruído.Certifique-se de que a mangueira de escoamento não tem dobras ou vincos.Certifique-se de que o filtro de escoamento não está obstruído. Se necessário, limpe o filtro. Consulte “Manutenção e limpeza”.Certifique-se de que a ligação da mangueira de escoamento está correta.Selecione o programa de escoamento se tiver selecionado um programa sem fase de escoamento.Selecione o programa de escoamento se tiver selecionado uma opção que termine com água na cuba.
A fase de centrifugação não inicia ou o ciclo de lavagem demora mais tempo do que o normal.	Selecione a opção de centrifugação.Selecione a opção de escoamento se tiver selecionado uma opção que termine com água no tambor.Certifique-se de que o filtro de escoamento não está obstruído. Se necessário, limpe o filtro. Consulte “Manutenção e limpeza”.Equilibre manualmente as peças na cuba e inicie novamente a fase de centrifugação. Este problema pode ser causado por um desequilíbrio.
Existe água no chão. Certifique-se de que as uniões das mangueiras de água estão bem apertadas e que não há fugas de água.Certifique-se de que a mangueira de escoamento não está danificada.Certifique-se de que utiliza o detergente correto e a quantidade correta.
Não consegue abrir a porta do aparelho.	Certifique-se de que o programa de lavagem terminou.Selecione o programa de escoamento ou centrifugação se houver água no tambor.
O aparelho emite um ruído anormal.	Certifique-se de que o aparelho está bem nivelado. Consulte “Instalação”.Certifique-se de que removeu todos os materiais de embalagem e os parafusos de transporte. Consulte “Instalação”.Coloque mais roupa no tambor. A carga pode não ser suficiente.
O ciclo é mais curto do que o tempo apresentado.	O aparelho calcula um novo tempo em função da carga de roupa.Consulte “Função de detecção automática” no capítulo “Utilização diária”.
O ciclo é mais longo do que o tempo apresentado.	Uma carga de roupa desequilibrada aumenta a duração do ciclo. É um comportamento normal do aparelho.
Os resultados de lavagem não são satisfatórios.	Aumente a quantidade de detergente ou utilize um detergente diferente.Utilize produtos especiais para remover as nódoas difíceis antes de lavar a roupa.Certifique-se de que seleciona a temperatura correta.Diminua a carga de roupa.
Não consegue selecionar uma opção.	Certifique-se de que pressiona apenas o(s) botão(ões) necessário(s).

Após a verificação, ative o aparelho. O programa continua a partir do ponto de interrupção.

Se o problema voltar a ocorrer, contacte um Centro de Assistência Técnica Autorizado.

Se o visor apresentar outros códigos de alarme: Desative e ative o aparelho. Se o problema persistir, contacte um Centro de Assistência Técnica Autorizado.

DADOS TÉCNICOS

Dimensão Largura/ Altura/	Profundidade/ Profundidade total	596 mm/ 854 mm/ 607 mm/ 643 mm
Ligação elétrica Tensão	Potência totalFusívelFrequência	220-230 V1850 W10 A50 Hz
Nível de proteção contra a entrada de partículas sólidas e humidade garantido pela tampa de proteção, exceto onde o equipamento de baixa voltagem não tenha proteção contra humidade		IPX4
Pressão do fornecimento de água	MínimoMáximo	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Fornecimento de água 1) Água fria

1) Ligue a mangueira de entrada de água a uma torneira de água com rosca de 3/4".

FOLHA DE INFORMAÇÃO DE PRODUTO DE ACORDO COM O REGULAMENTO 1369/2017 DA UE

Folha de informação de produto

Marca comercial ZANUSSI
Modelo ZWF8230SSE,	ZWF8230WWE, PNC914909138, 914909140
Capacidade nominal em kg 8
Classe de eficiência energética A+++
Consumo de energia anual em kWh, com base em 220 ciclos de lavagem normal para programas de algodão a 60 e a 40°C com carga total e carga parcial e consumo nos modos de baixa potência. O valor real do consumo de energia dependerá do modo de utilização do aparelho.	190
Consumo de energia do programa normal de algodão de 60°C em carga total em kWh	1,06
Consumo de energia do programa normal de algodão de 60°C em carga parcial em kWh	0,64
Consumo de energia do programa normal de algodão de 40°C em carga parcial em kWh	0,61
Consumo de energia em modo desligado em W 0,48
Consumo de energia em modo inativo em W 0,48
Consumo de água em litros por ano, com base em 220 ciclos de lavagem normal para programas de algodão a 60 e a 40°C com carga total e carga parcial. O valor real do consumo de água dependerá do modo de utilização do aparelho.	9999
Classe de eficiência de secagem por centrifugação determinada por escala de G (menos eficiente) a A (mais eficiente)Velocidade máxima de centrifugação em rpm 1151	B
Teor de humidade restante em % 53
O "programa normal de algodão a 60°C" e o "programa normal de algodão a 40°C" são os programas de lavagem normal a que se referem as informações constantes do rótulo e da ficha; estes programas são adequado para a limpeza de roupa de algodão com grau de sujidade normal e são os programas mais eficientes em termos de consumo de energia e de água.	-
Duração em minutos do programa normal de algodão de 60°C em carga total	235
Duração em minutos do programa normal de algodão de 60°C em carga parcial	187
Duração em minutos do programa normal de algodão de 40°C em carga parcial	188
Duração em minutos do modo inativo 5
Emissão de ruído transmitido através do ar dB(A) por lavagem 59
Emissão de ruído transmitido através do ar dB(A) por centrifugação 77
Eletrodoméstico de encastrar S/N Não

A informação indicada na tabela acima está em conformidade com a regulamentação 1015/2010 e com a diretiva de implementação 2009/125/CE da Comissão da UE.

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos

que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

WWW.ZANUSSI.COM/SHOP
