Tipo de produto	Termostato programável
Marca	Solius
Modelo	Crono
Dimensões (L x A x P)	120 x 80 x 25 mm
Peso	150 g
Alimentação	2 pilhas AAA (não incluídas)
Display	LCD retroiluminado
Faixa de temperatura	5°C a 35°C
Precisão	±0.5°C
Programação	Diária / Semanal (4 períodos por dia)
Funções principais	Aquecimento, refrigeração, modo eco, bloqueio infantil
Instalação	De parede, com fios ou sem fios (compatível com a maioria dos sistemas)
Entrada / Saída	Terminais para conexão elétrica (fase, neutro, carga)
Manutenção e limpeza	Limpar com pano seco; não usar produtos abrasivos
Segurança	Proteção contra sobrecarga, desligamento automático
Peças sobressalentes	Pilhas, suporte de parede (disponíveis no fabricante)
Reparabilidade	Substituição de pilhas pelo utilizador; outras reparações por técnico qualificado
Informações gerais	Termostato digital para controlo de temperatura ambiente

Perguntas frequentes - Crono Solius

Como instalar o termostato Solius Crono?

A instalação deve ser feita por um profissional qualificado. Desligue a alimentação elétrica, fixe a base na parede, conecte os fios conforme o esquema elétrico e encaixe o termostato. Consulte o manual do utilizador para mais detalhes.

Como redefinir o termostato para as configurações de fábrica?

Pressione e segure o botão de reset (localizado na parte traseira) por 5 segundos até que o display pisque. O termostato será reiniciado para as configurações originais.

Como alterar o idioma do display?

Entre no menu de configurações pressionando o botão 'Menu'. Navegue até 'Idioma' e selecione o idioma desejado. Confirme com 'OK'. O termostato suporta vários idiomas, incluindo português.

Qual o tipo de pilhas necessárias e quanto tempo duram?

Utilize duas pilhas AAA alcalinas. A duração média é de cerca de 1 ano, dependendo da utilização. Quando o ícone de bateria fraca aparecer, substitua as pilhas.

O termostato é compatível com sistemas de aquecimento a gás?

Sim, o Solius Crono é compatível com a maioria dos sistemas de aquecimento e refrigeração, incluindo caldeiras a gás, bombas de calor e radiadores elétricos. Verifique a compatibilidade elétrica com o seu sistema.

Como programar a temperatura para diferentes horários?

Aceda ao menu de programação. Selecione o dia da semana e defina até 4 períodos (manhã, tarde, noite, madrugada) com a temperatura desejada. O termostato ajustará automaticamente a temperatura conforme a programação.

O termostato possui modo de economia de energia?

Sim, ative o modo Eco no menu principal para reduzir o consumo energético. Neste modo, a temperatura é ajustada para um valor mais económico (ex.: 18°C no inverno, 26°C no verão).

Como limpar o termostato sem danificá-lo?

Desligue o termostato e remova as pilhas. Limpe a superfície com um pano macio e seco. Nunca utilize líquidos ou produtos abrasivos.

O que significa o código de erro 'E1' no display?

O erro 'E1' indica uma falha de sensor de temperatura. Verifique se o sensor está conectado corretamente ou contacte o suporte técnico para substituição.

O termostato tem garantia? Como acioná-la?

O Solius Crono possui garantia de 2 anos. Guarde o comprovativo de compra. Para acionar a garantia, contacte o revendedor autorizado ou o serviço de apoio ao cliente da Solius.

MANUAL DE UTILIZADOR Crono Solius

Manual de Instruções

Solius Crono

Manual de Instruções

Índice

1. Avisos de segurança .... 3
2. Descrição do equipamento ....4
3. Ulização 5
4. Parametrização....12
5. Instalação....14
6. Dados técnicos....19
7. Resolução de problemas .... 19

Solius Crono

Manual de Instruções

1. Avisos de segurança

ATENÇÃO

Este sinal chama a atenção para uma informação importante para a sua segurança ou para a utilização adequada do equipamento, usufruindo do seu melhor desempenho.

DICA

Este sinal chama a atenção para uma informação adicional de carácter práco.

Não devem ser efectuadas quaisquer alterações ao equipamento. Quaisquer alterações ou modicações aos componentes originais com outros não originais anula de imediato a garana de segurança e de funcionamento do fabricante. Em caso de utilização incorrecta ou inadverda do equipamento o fabricante não assume qualquer responsabilidade por danos ou perdas sofridas. O utilizador é o responsável pelas perdas e danos causados pela utilização indevida ou inadverda do equipamento.
As especificações técnicas do equipamento podem ser modificadas sem aviso prévio
A instalação e utilização do equipamento deve seguir as instruções condas neste manual, respeitar as boas prácas e regras da arte e cumprir as normas e legislação em vigor. Antes de efectuar a instalação, deve ler atentamente e respeitar as instruções que acompanham o equipamento
As imagens constantes neste manual podem diferir do modelo que adquiriu, sendo por isso meramente indicavas.
A instalação e/ou reparação do equipamento só pode ser realizada apenas por um instalador especialista e credenciado.
A alimentação eléctrica do equipamento deve ser desligada antes de ser efectuada qualquer intervenção técnica.
A alimentação eléctrica do equipamento tem de ter uma ligação à terra ecaz.
As ligações eléctricas devem respeitar o esquema eléctrico do equipamento
Deve ser vedado o acesso de crianças ao equipamento.
Não devem ser introduzidos dedos ou objectos estranhos no equipamento, pois poderão resultar avarias e acidentes.
Os componentes eléctricos e electrónicos não podem entrar em contacto com água ou humidade, pois poderão resultar avarias e acidentes. O equipamento deve ser instalado numa área interior interior e venlada, protegida e abrigada dos agentes atmosféricos, isento de vapores corrosivos ou inamáveis. A temperatura ambiente não deve exceder os 45°C ou inferior a 0°C. A humidade deve estar entre 0 a 95%, sem condensações.
Os dispositivos de segurança têm a função de eliminar quaisquer riscos de danos a pessoas, animais ou objectos. A sua rerada ou intervenção de pessoal não autorizado pode comprometer essa protecção.

Solius Crono

Manual de Instruções

2. Descrição do equipamento

O Solius Cronotermostato é um controlador programavel que permite a denição de 4 temperaturas diferentes para 4 diferentes intervalos de tempo, para cada dia da semana. A denição de vários intervalos de funcionamneto para vários dias de utilização poderá ser uma tarefa morosa, mas o Solius Cronotermostato possui uma função de cópia de programas. A versão sem os, dispensa a comunicação sica por cabo entre a unidade emissora e receptora.

Principais caracteríscas:

• Possibilidade de 4 diferentes programas para cada dia da semana (até 28 intervalos de tempo diferentes). Programação horária com 10 minutos de precisão;
• Adequado para sistemas de aquecimento ou de ar condicionado;
• Limites de medição de temperatura: 0 a 50 °C com resolução de 0,1 °C;
• Limites de controlo de temperatura: 5 a 45 °C, com resolução 0,2 °C;

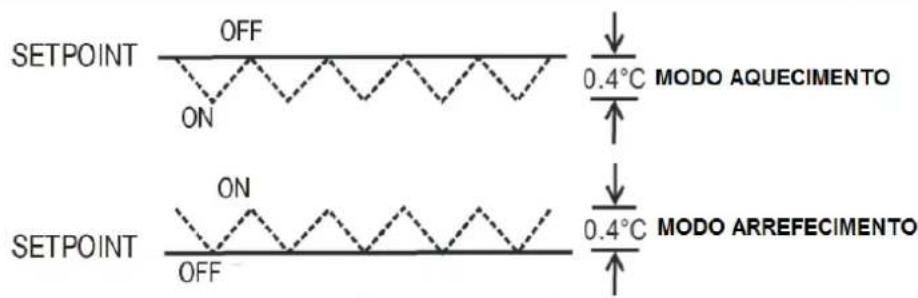

  — Seleção de histerese de funcionamento: 0,5/1,0/2,0/4,0 °C;
• Controlo PI para opmização da curva de aquecimento;
• Calibração do sensor: de -4,0 °C a 4,0 °C com passo de 0,2 °C
• Função de cópia de programa;
• Retro iluminação do ecrã do controlador;
• Mudança temporária da temperatura desejada - o controlador mantém a temperatura alterada manualmente até o próximo programa iniciar;
• Modo férias – o controlador mantém a temperatura denida durante o período seleccionado (até 99 dias);
• Bloqueio dos parâmetros – opção para bloqueio do acesso aos parâmetros de segurança. Em modo arrefecimento o equipamento é desligado;
• Modo an-gelo - o controlador mantém a temperatura mínima de 5°C;
• Tempo de funcionamento do sistema de aquecimento / arrefecimento – indicação máxima de 999 horas, com resolução de 1 minuto;
• Protecção an-gelo – o controlador acva o sistema de aquecimento quando a temperatura é inferior a 5°C. Esta função está sempre acva;
• Alimentação: 2 pilhas alcalinas AA;
• Tensão máxima de saída: 230 V;
• Corrente máxima de saída: 16 A;
  — Sensor de temperatura: Tipo NTC 10 kΩ a 25 °C;
• Troca automáca entre modo Verão e Inverno;
• Sistema an-stop – a saída é acvada durante por 1 minuto uma vez por semana evitando o bloqueio da bomba circuladora;
  – Dimensões (comprimento/altura/largura): 132,5 x 85,0 x 27,6 mm;

Solius Crono

Manual de Instruções

3. Ulização

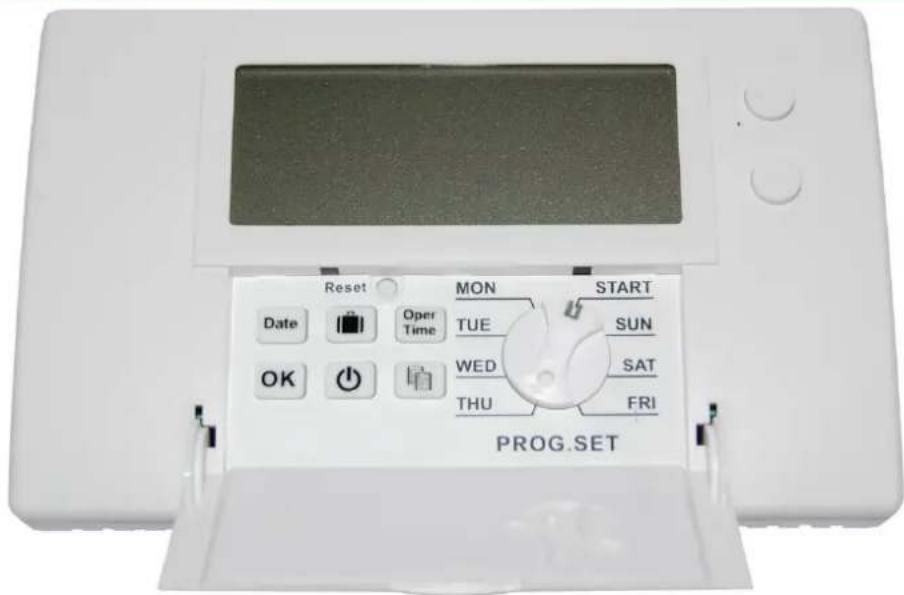

3.1 Controlador

Solius Cronotermostato

MON Segunda-feira

TUE Terça-feira

WED Quarta-feira

THU Quinta-feira

FRI Sexta-feira

SAT Sábado

SUN Domingo

Botões

Descrição

Aumentar/diminuir, pressionar prolongadamente para aumentar/diminuir rapidamente

Ao mudar qualquer parâmetro, este começa a piscar. Para gravar o novo valor é necessário conmar pressionando o botão OK. Se o novo valor não for conrmado, ao nal de 15 segundos o controlador anula a alteração e mantém o valor inicial, voltando ao funcionamento normal.

Solius Crono

Manual de Instruções

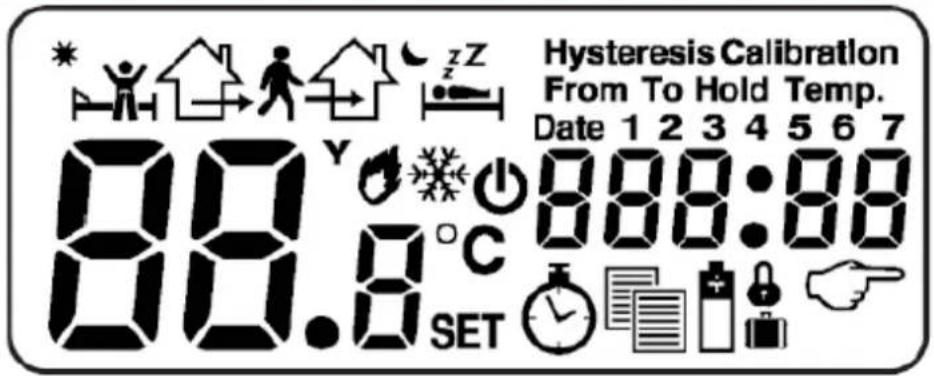

Ecrã do controlador

Ícone	Descrição
Date	Visualização da data actual
1 a 7	Dia da semana (1 – segunda feira,..., 7 – Domingo)
SET	Modicar os parâmetros
	1o Programa (1a Janela de tempo)
	2o Programa (2a Janela de tempo)
	3o Programa (3a Janela de tempo)
	4o Programa (4a Janela de tempo)
	Aquecimento acvado
	Arrefecimento acvado
	Contador de horas
	Modo an-gelo
	Função de cópia acvada
	Bateria fraca
	Modo férias
	Controlador bloqueado
	Modo manual (a temperatura denida manualmente é manda até ao próximo programa/janela de tempo)

Recomenda-se a utilização de pilhas alcalinas AA. Não ulize pilhas recarregáveis porque a sua carga dura muito menos que a das pilhas alcalinas. Para evitar surpresas, é recomendável mudar as pilhas no inico de cada época de aquecimento.
Para substuir as pilhas basta desapertar o parafuso lateral. Ao voltar a fechar o controlador deve ter em atenção os dois encaixes no lado direito

Solius Crono

Manual de Instruções

3.2 Denição da data e hora

Procedimento:

— Pressione o botão Date durante 3 segundos, a hora começa a piscar no ecrã do controlador;
- Ulizando os botões ⊕ -dene a hora pretendida, conrme com o botão . Em seguida os minutos começam a piscar;
- Reper os passos efectuados para acertar os minutos, o ano, o mês e o dia, pressionando para conrmar o valor e passar ao parâmetro seguinte;
- Após denição da data e hora conmar todas as alterações, pressione para memorizar os valores e regressar ao funcionamento normal;

Se nenhum botão de conrmação for pressionado, ao nal de 15 segundos a alteração é anulada.

3.3 Programação do controlador

Existem duas denições necessárias para cada programa: temperatura desejada e hora de início (que significa o m do programa/janela de tempo anterior). Durante o funcionamento automáco o controlador tenta manter a temperatura denida. A temporização de arranque é denida com uma precisão de 10 minutos com os limites de: 00:00 – 23:50. Os programas são sempre executados na pela ordem P1-P2-P3-P4. É possível denir diferentes temporizações de arranque para os vários programas, não seguindo a ordem P1-P2-P3-P4. Neste caso o controlador omite os programas que encontram-se sobrepostos.

Exemplo:

- P1-4 inicia em sequência, o utilizador pretende que P4 inicie antes de P3

- Se P4 iniciar antes de P3, o controlador automacamente efectua o bypass a P3, resultando:

- Se o utilizador pretender iniciar P2 e P3 depois de P4:

- O controlador efectua o bypass de P2 e P4 (P4 inicia antes de P2 e P3):

Solius Crono

Manual de Instruções

Denição dos programas (janela de tempo):

- Coloque o botão na posição MON

- Dena a temperatura para P1 com os botões, conmando com;

- Dena o horário de arranque para P1 * tom os botões ⊕ conrmando com

- Dena a temperatura para P1 com os botões, conmando com;

- Dena o horário de arranque para P1 com os botões ⊕ conrmando com

- Repita os passos para P3

— Após denição dos programas de funcionamento coloque o botão na posição do dia da semana;

- Dena os programas para todos os dias da semana ou efectue cópia do programa facilitando a programação diária;

- No nal da programação coloque o botão na posição START. O controlador vai iniciar o seu funcionamento de acordo com os novos parâmetros;

Cópia de programas

De forma a poder efectuar a cópia de programas deve já antes ter programado um dia completo. No exemplo seguinte copiamos a programação de segunda-feira para terça, quinta e sexta.

— Após denição da programação para segunda-feira (botão na posição MON), pressione o botão

- No ecrã do controlador indica que a fonte será a programação de segunda-feira:

▲ Pressionando o botão □ novamente, saímos do modo de cópia.

- Seleccione o dia da semana para o qual pretende copiar a programação, por exemplo terça-feira (rodando o botão para a posição TUE);

- No ecrã do controlador indica que o programa vai ser copiado para a terça-feira: o número 2 vai piscar;

- Pressione para copiar o programa. O número 2 deixa de piscar;

- Seleccione o próximo dia da semana em que pretende copiar o programa, por exemplo quinta-feira, rode o botão para THU e o número 4 vai piscar;

- Pressione para copiar o programa, o número 4 deixa de piscar;

— Proceda da mesma forma para os restantes dias que pretende programar;

- No nal da programação coloque o botão na posição START. O controlador vai iniciar o seu funcionamento de acordo com o novo programa;

Solius Crono

Manual de Instruções

Modo férias

No modo férias o controlador não executar nenhum programa, mas mantém a contante a temperatura denida. O utilizador apenas dene quantas horas ou dias a temperatura deve ser manda. A resolução de tempo é de 1 hora (com um alcance máximo de 2 dias) ou 1 dia (com alcance de 3 a 99 dias). Existe a possibilidade de denir tempo innito, neste caso o modo férias deve ser terminado manualmente pelo utilizador.

Denição do modo férias:

• Coloque o botão na posição START e pressione o botão. A indicação de temperatura começa a piscar. Dena a temperatura pretendida com os botões, para conmar pressione ou OK Date;

• No ecrã do controlador vai apresentar:

• No lado esquerdo: A duração do modo férias

• No lado direito: tempo ou data em que termina o modo férias

- Dena a duração do modo férias com os botões ; ⊕ ⊖

• O número máximo de horas é de 48, acima desse valor inicia-se a contagem de dias. Neste caso o número do lado direito indica a data (no ecrã do controlador aparece “date” e a designação dos dias da semana);
• Existe a possibilidade de denir temporização para o modo férias;
• Se no ecrã do controlador apresentar “-” indica que o tempo de funcionamento no modo férias é permanente (innito). Nesta situação o modo férias deve ser terminado manualmente pelo utilizador;
  — Após denição do intervalo de funcionamento, conrmar pressionando

Regresso ao modo de funcionamento normal

O controlador regressa ao seu normal funcionamento automacamente dentro do intervalo de tempo denido. Se o intervalo de funcionamento for em dias o regresso ao normal funcionamento será a meia-noite do dia seleccionado. Por exemplo, se o utilizador pretender regressar no Domingo, o controlador vai ligar o aquecimento a meia-noite de Domingo, de forma a angir a temperatura pretendida antes do regresso do utilizador. O modo férias pode ser desacvado, bastando pressionar o botão.

Designação de horas/dias

Se o tempo denido para o modo férias encontrar-se em horas no ecrã do controlador visualizamos a letra "h", em caso de dias a letra visualizamos a letra "d" e "Date".

Modicação temporária de temperatura (alteração manual pelo utilizador)

Neste modo não existe nenhuma duração denida, este modo encontra-se acvo até ao início do próximo programa. Para acvar esta função é necessário denir a temperatura com os botões ⊕. Após 3 segundos a temperatura é gravada automacamente. Pode também conrmar a alteração como o botão . No excia do controlador aparece o símbolo

Solius Crono

Manual de Instruções

Exemplo:

P1 mantém a temperatura de 20°C a parr das 9:00, P2 = 21 °C a parr das 14:00. Mas se ao meio-dia o utilizador acvar a modicação temporária de temperatura para 15°C, as temperaturas alvo passarão a ser:

• 09:00 - 12:00: 20^ C
• 12:00 - 14:00: 15^ C
• 14.00 - ......: 21°C

Esta funcionalidade pode ser desacvada rodando o botão para qualquer dia da semana, retornando em seguida para START.

Modo an-gelo (standby)

Neste modo o controlador é congurado para a poupança máxima de energia. Em modo refrescamento esta função encontra-se inacva. Se o controlador controlar o sistema de aquecimento, mantém a temperatura mínima controlável (5°C) de forma a prevenir a instalação de congelar.

Para acvar esta função, pressione durante 3 segundos o botão. A informações desaparecem do ecrã do controlador, indicando apenas a temperatura medida o símbolo de alimentação e as letras A-F, indicando que o modo an-gelo está acvo. Para desacvar esta função pressione novamente durante 3 segundos.

Bloqueio de parâmetros

O controlador permite bloquear o acesso aos parâmetros de programação. Ao acvar esta função no ecrã do controlador visualizamos o ícone Os parâmetros não podem ser modificados, mas podem ser consultados. Bloquear o controlador:

• Coloque o botão na posição "SAT"
• Pressione os botões e Date simultaneamente durante 3 segundos. Após 3 segundos o controlador encontra-se bloqueado, visualizando-se no ecrã do controlador;
• Coloque o botão na posição "START"
• Para desbloquear o controlador efectue o mesmo procedimento;
• Bloquear os parâmetros do controlador não afecta os normal funcionamento do controlador;

Tempo de funcionamento

O controlador possui uma função de contagem das horas de funcionamento. Esta função serve essencialmente para determinar datas para manutenções ou esmava de custos. O valor máximo de contagem é 999:59, o contador pára quando angir este valor.

- Para visualizar o tempo de funcionamento, pressione Oper Eme. No ecrã visualizamos as horas de funcionamento e o símbolo ou, dependendo do po de equipamento a controlar;

- Pressione o botão OK para regressar ao modo normal de funcionamento;

Solius Crono

Manual de Instruções

Efectuar o reset ao tempo de funcionamento:

- Pressione durante 3 segundos, os números começam a piscar;

- Pressione e a contagem regressa a 000:00 e pára de piscar;

- Conrme a alteração pressionando OK ou aguarde 15 segundo até que o controlador regressa ao seu normal funcionamento;

Função "ANTI-STOP"

O Solius Cronotermostato possui uma função “ANTI-STOP” que previne que o rotor das bombas circuladoras bloqueie. Esta função acva 1 vez por semana durante 1 minuto, mesmo quando o controlador encontra-se no modo an-gelo. A realização desta função é independente dos programas denidos e não permite qualquer conguração.

Parâmetros de fábrica - Sistema de arrefecimento:

Segunda a Sexta			Sábado e Domingo
Programa	Hora de arranque	Temperatura	Programa	Hora de arranque	Temperatura
P1	06:00	23°C	P1	06:00	23°C
P2	08:30	28°C	P2	11:00	22°C
P3	15:00	22°C	P3	16:00	23°C
P4	23:00	25°C	P4	23:00	25°C

Parâmetros de fábrica - Sistema de aquecimento:

Segunda a Sexta			Sábado e Domingo
Programa	Hora de arranque	Temperatura	Programa	Hora de arranque	Temperatura
P1	06:00	21°C	P1	08:00	21°C
P2	08:30	18°C	P2	08:30	21°C
P3	15:00	21°C	P3	15:00	21°C
P4	23:00	17°C	P4	23:00	17°C

Histerese (todos os modos): A histerese encontra-se denida a 1°C.

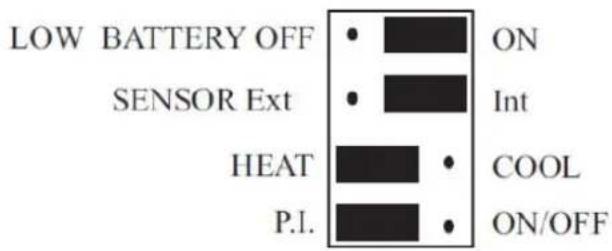

Denições do Jumper (ver ponto 5.2 Seleção dos modos de funcionamento)

• Tipo de instalação: Aquecimento
• Selecção de sensor: Interior
• Tipo de algoritmo: ON-OFF
  — Protecção contra sobreaquecimento devido a descarga das baterias: NO

Restaurar os valores de fábrica

• Pressione o botão OK e ⊕ durante 5 segundos;
• Aguarde até aparecer "L" no ecrã do controlador;
• Deixe de pressionar os botões;
  — Aguarde 5 segundos até que o controlador regresse ao seu normal funcionamento;

Solius Crono

Manual de Instruções

4. Parametrização

Denição da histerese (apenas para funcionamento com algoritmo ON/OFF):

Para alterar o valor da histerese o controlador deve estar no modo automáco.

- Jumper na posição ON/OFF;

Ver página 15, 5.2 Seleção do modo de funcionamento.

- Pressione ⊕ ⊖ simultaneamente durante 3 segundos, no controlar visualizamos "Hyteresis" e o valor actual respecvo;

— Conrme a alteração pressionando OK ou aguarde 15 segundo até que a alteração seja cancelada.

Histerese no funcionamento ON/OFF

Funcionamento com opmização da curva de aquecimento (PI)

O Solius Cronotermostato pode funcionar com um algoritmo que opmiza a curva de aquecimento. Esta opmização é desnada a sistemas de aquecimento por piso-radiante, de forma a minimizar as utuações de temperatura nos espaços.

Ao contrário do modo de regulação ON/OFF, a acvação da saída não depende apenas do diferencial de temperatura (a actual e a pré-denida) mas também das variações anteriores de temperatura. Por exemplo, se a temperatura medida é inferior a temperatura denida durante um longo período de tempo, o controlador acva o sistema de aquecimento permanentemente.

De forma a utilizar o modo PI devem ser denidos os seguintes parâmetros:

- Duração mínima de acvidade ("Con") 1-5 – Tempo mínimo que o controlador acva a saída durante cada ciclo (minutos).

- Números de ciclos por hora ("CPH") 3,6,9,12 - Os minutos de acvação/desacvação são calculados pelo controlador.

- Gama de controlo proporcional ("Pb") 1.5 a 3.0 – Se a diferença entre a temperatura denida e a temperatura medida encontra-se nos limites do controlo proporcional, o controlador calcula os tempos de acvar/desacvar. Fora destes limites, a saída esta ligada/desligada connuamente.

Solius Crono

Manual de Instruções

Denição dos parâmetros PI:

- Jumper na posição P.I.;

Ver página 14, 5.2 Seleção do modo de funcionamento.

• Pressione ⊕ ⊖ simultaneamente durante 3 segundos, no controlar visualizamos “Con” e vericamos o valor actual;
• Seleccione o valor pretendido com ;⊕ ⊖
• Conrme a alteração pressionando OK ou aguarde 15 segundo até que a alteração seja cancelada;
• Reper os passos efectuados para denir "CPH" a "Pb";

Calibração da medição de temperatura – Limites de calibração: -4,0 a 4,0°C

• Coloque o botão na posição MON;
• Pressione os botões e Date simultaneamente durante 3 segundos, o controlador apresenta o valor actual de calibração;
• Seleccione a correção pretendida com ⊕ ⊖, com passo de 0,2°C;
• Conrme a alteração pressionando OK ou aguarde 15 segundo até que a alteração seja cancelada;

Solius Crono

Manual de Instruções

5. Instalação

5.1 Local para instalação

Para assegurar a total eciência no funcionamento do controlador devem ser respeitadas as seguintes recomendações para o local de instalação:

1. O termóstato desna-se a instalação numa parede interior, montado na parede a 1,5 m do chão;
2. Evite posicionar o termóstato em locais onde incida directamente a luz solar, nas imediações de aparelhos de aquecimento e refrigeração, perto de portas e janelas, etc.
3. O termóstato deve ser instalado em locais onde a mobília não interra com a circulação natural do ar ou em locais onde exista ar estagnado.
4. Mantenha o termóstato afastado de ambientes com elevada humidade pois interfere com a durabilidade do equipamento.
5. Antes da instalação do termóstato verique se todas as fases de execução de obra encontram-se nalizadas;
6. Não é necessária a calibração do termóstato antes da sua instalação.
7. Coloque o excesso de cabo eléctrico no interior da parede durante a instalação do termostato;
8. Coloque as baterias no termóstato tendo em atenção a correcta polaridade.

5.2 Seleção do modo de funcionamento

O Solius Cronotermostato encontra-se equipado com 4 jumpers de conguração:

Instalação po: Ar condicionado/ Aquecimento – Jumper utilizado para seleccionar o po de instalação.

Escolha de sensor: Interno /Externo – Jumper utilizado para seleccionar o sensor. Sensor interno, medição de temperatura do ar ou sensor externo, necessidade de instalação de um sensor de temperatura exterior (não incluído).

Tipo de algoritmo: ON-OFF / P.I. – O controlador pode funcionar no modo on-o, onde o controlador acva ou desacva alternadamente o equipamento de aquecimento (arrefecimento), ou no modo PI, onde o controlador regula gradualmente o aquecimento (arrefecimento).

Protecção contra sobreaquecimento devido a descarga das baterias: Sim/Não – se as baterias se encontrarem descarregadas o controlador pode desligar o relé de controlo (protecção contra funcionamento sem controlo). Desacvando esta opção a saída do controlador permanece acva, podendo causar o funcionamento permanente do sistema de aquecimento.

Solius Crono

Manual de Instruções

5.3 Instalação cronotermostato sem os

O Solius cronotermostato via rádio dispensa a comunicação por os entre a unidade emissora e receptora, simplicando as ligações do sistema. O alcance de funcionamento depende em muito dos materiais de construção utilizados no edicio. Em campo aberto o alcance ange cerca de 100 metros, sendo que em edicios o alcance rondará os 30 metros (o betão armado atenua significavamente o sinal e por consequência o alcance).

Primeiro arranque:

1. Inserir as pilhas alcalinas
2. Escar totalmente a antena telescópica da unidade receptora
3. Passados poucos segundos o Led verde deve começar a piscar

4. O indicador led verde assinala que a unidade receptora está ao alcance da unidade emissora. No primeiro minuto após ligação do par emissor/receptor a luz verde acende-se cada 3 segundos para assinalar a comunicação entre as duas unidades. Depois disso a comunicação é testada todos os minutos durante cerca de 1 segundo. Quando o indicador led verde não acende a unidade emissora está fora do seu alcance.

5. O indicador led vermelho aceso indica que o equipamento de aquecimento foi ligado.

Protecções:

1. Em caso de interferências externas como descargas electromagnécas ou pouca bateria no emissor via rádio, que resultem na falta de recepção do sinal de conrmação de ligar/desligar durante 7 ciclos consecuves, o equipamento de aquecimento será desligado para evitar o eventual sobreaquecimento. Quando a comunicação for restaurada o cronotermostato regressa automacamente ao programa previsto. O emissor tem de ser sempre programado depois de mudar as pilhas.

2. O receptor está também equipado com um sistema de protecção an-gelo que é acvado apenas em caso de perda ou falta de comunicação entre o emissor e o receptor (falta de bateria, interferências). Tal estado ocorre depois de não receber 7 sinais do emissor e é sinalizado com o acendimento rápido do led verde. Caso este estado se prolongue, o receptor é ligado automacamente de 3 em 3 horas durante 20 minutos de modo a evitar o arrefecimento das divisões. Logo que a comunicação é retornada (mudança de baterias, desparecimento da interferência) o receptor desliga este sistema de protecção e automacamente retoma o funcionamento com o emissor.

3. A tecnologia de transmissão digital codicada, utilizada no Solius Cronotermostato via rádio permite o funcionamento de diversas unidades numa área limitada sem qualquer interferencia. No entanto deve ser respeitada uma distância mínima de 0,5 metros entre duas unidades receptoras. Os módulos não são intercambiáveis uma vez que cada transmissor e receptor formam um par com o mesmo código único. O código é atribuído à unidade receptora (equeta no lado da tomada) e à unidade emissora (equeta no lado esquerdo dentro do comparmento das pilhas).

Solius Crono

Manual de Instruções

Funcionamento:

A transmissão de sinal é unidireccional entre emissor e receptor e como protecção do equipamento de aquecimento em cada minuto é emido um sinal codicado momentâneo pelo emissor para conrmar o estado do relé no receptor, que é sinalizado pelo led verde. Por este movo o indicador On/O do controlador/emissor pode aparecer ligado antes do equipamento ter sido efecivamente ligado. Esta diferença não deve ultrapassar 1 minuto, o mesmo pode suceder ao apagar o equipamento. Tendo em conta a inércia térmica dos edicios isto não tem qualquer efeito na eciência energéca nem, por consequência, no consumo energéco.

As reclamações em garana apenas poderão vir a ser aceites caso ambos os aparelhos (transmissor/receptor) tenham sido devolvidos para análise.
O controlador só pode ser ligado a um equipamento eléctrico que exija uma saída superior (máximo 5A) mediante um relé intermédio com uma carga e performance apropriada aos parâmetros do equipamento controlado.
Altas cargas induvas e capacivas devem ser evitadas uma vez que encurtam a duração dos contactos de saída.
O indicador led verde do receptor conrma a recepção do sinal emissor. Normalmente acende-se em intervalos de 1 minuto e durante 1 segundo, caso o Led verde do receptor esteja a piscar rapidamente indica falta de comunicação com o emissor (mais de 7 tentavas falhadas de comunicação). Neste caso deve-se:

1. Reduzir a distância entre emissor e receptor
2. Vericar o estado de carga das pilhas e substuir por novas se necessário. Com pilhas gastos o alcance é reduzido e a sua substuição recomendada.

O indicador led vermelho aceso sinaliza que o equipamento de aquecimento está ligado.

O interior do receptor tem componentes em alta tensão. A sua abertura representa um perigo de morte.

Solius Crono

Manual de Instruções

5.4 Ligações eléctricas

5.4.1 Ligações eléctricas modelo com os

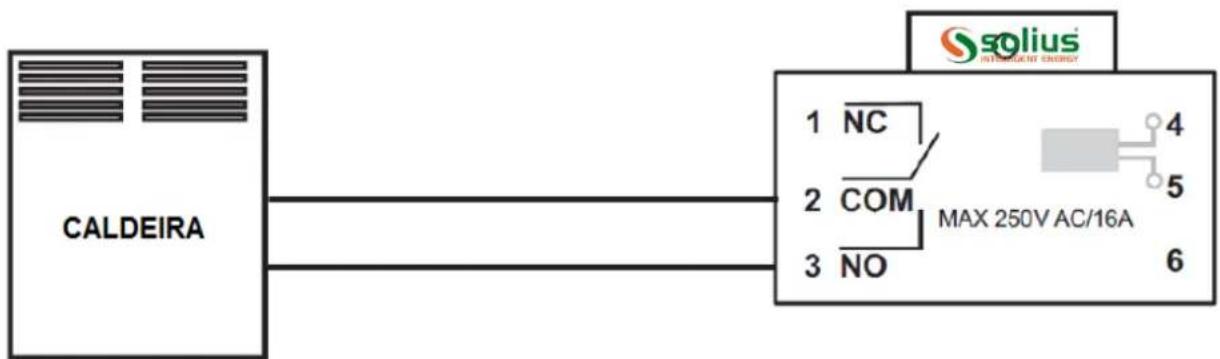

Esquema de ligação eléctrica a uma caldeira


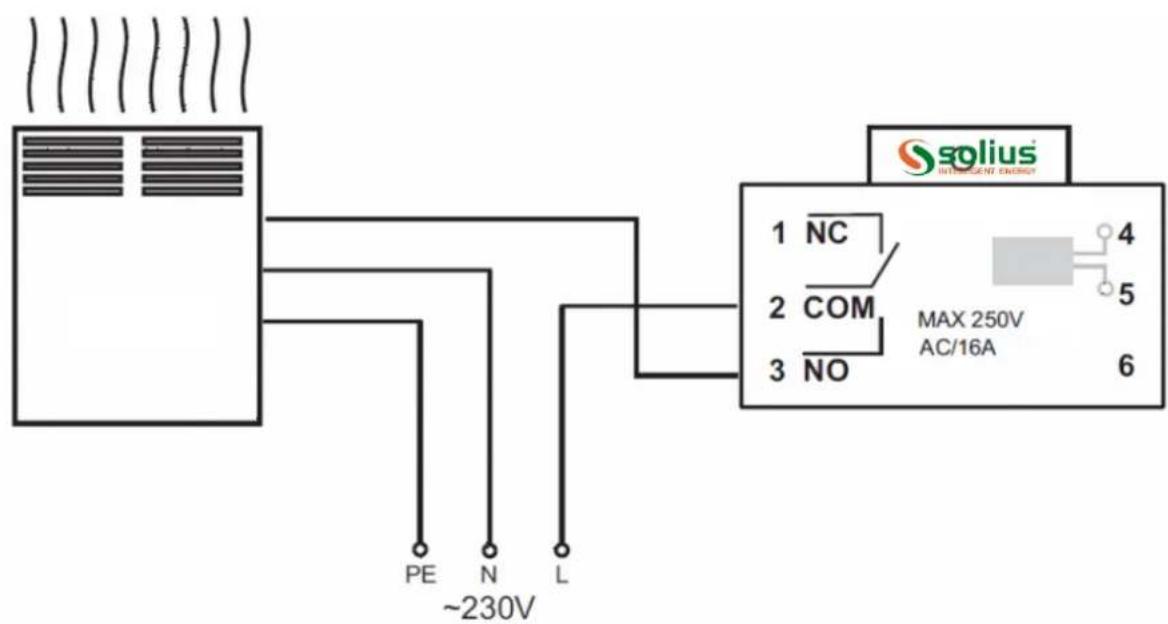

Esquema de ligação eléctrica a um equipamento/bomba circuladora

Solius Crono

Manual de Instruções

5.4.2 Ligações eléctricas modelo sem os

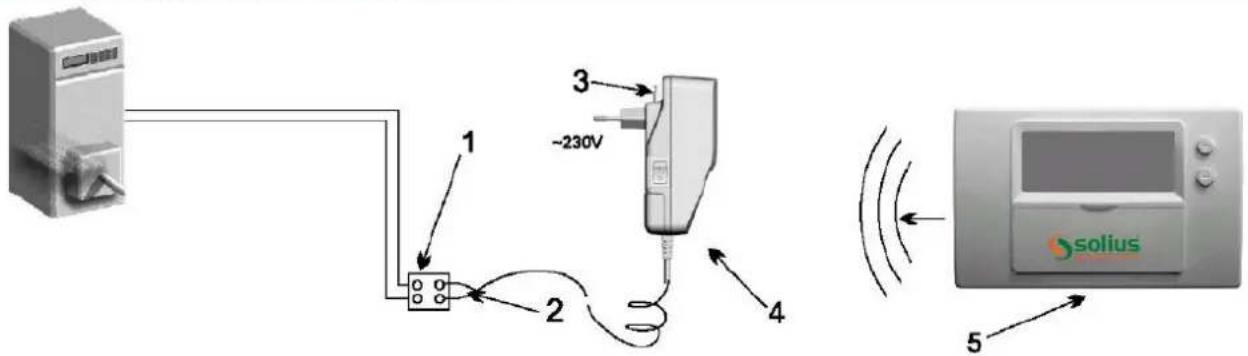

Esquema de ligação eléctrica a uma caldeira

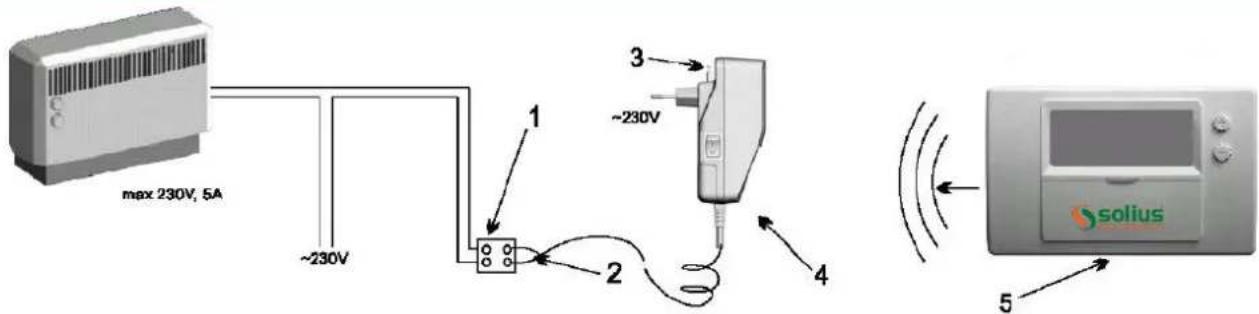

Esquema de ligação eléctrica a um equipamento/bomba circuladora

Legenda

1	Ligador
2	Relé c/ contacto seco. COM – NO (Normalmente aberto)
3	Antena
4	Receptor
5	Emissor (posicionado numa divisão interior)

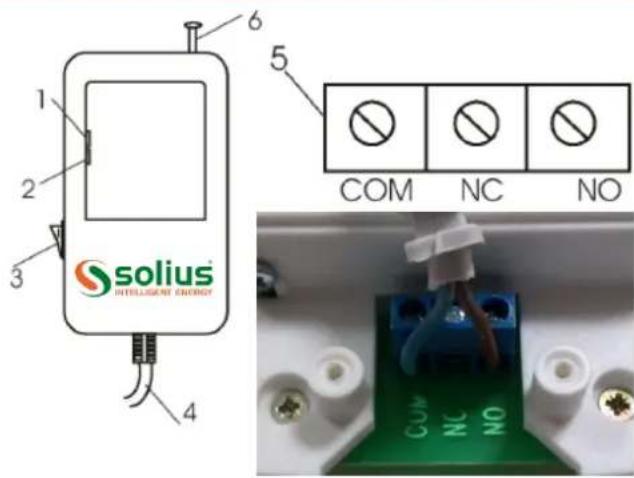

Modelo sem os

Legenda

1 Recepção de sinal (luz verde)
2 Equipamento de controlo (luz vermelha)
3 Automáco/manual
4 Ligação eléctrica
Contactos secos
5 COM/NO – Normalmente aberto
COM/NC - Normalmente fechado
6 Antena (totalmente escada)

O modo manual acva permanentemente a saída de controlo e deve apenas ser usado em caso de avaria do controlador/emissor. Em modo automáco deve estar na posição Φ.

Solius Crono

Manual de Instruções

6. Dados técnicos

Dados	Modelo c/ os	Modelo s/ os
Alimentação eléctrica (emissor)	3V (2 pilhas AA)	3V (2 pilhas AA)
Alimentação eléctrica (receptor)	-	16 A / 230 V / 50 Hz
Corrente máxima admissível saída de comando	5 A	5 A
Classe de protecção	IP20 Classe II	IP20 Classe II
Frequência de rádio	-	433.92 MHz
Comprimento do cabo de alimentação	-	2 m
Dimensões do emissor	112 x 61 x 68 mm	112 x 61 x 68 mm

7. Resolução de problemas

O controlador não liga o equipamento de aquecimento:

— Substua as pilhas – ulize apenas pilhas alcalinas novas;
- Faça "reset" ao controlador e volte a programá-lo;
- Altere o local do emissor (modelo sem os);
— Verique o acendimento dos indicadores led no receptor (vermelho e verde);
- Verique as ligações entre o receptor e o equipamento de aquecimento;
— Desligue o receptor do equipamento de aquecimento e verique o seu funcionamento;
- Verique se o código do emissor é o mesmo do receptor (modelo sem os);
- Esque por completo a antena do receptor (modelo sem os).

Visor do controlador a piscar:

— Substua as pilhas – ulize apenas pilhas alcalinas novas;
— Faça "reset" ao controlador e volte a programá-lo;

Indicação de bateria fraca a piscar no visor do controlador:

— Substua as pilhas – ulize apenas pilhas alcalinas novas;
- Verique que os contactos das pilhas estão limpos

Sem informação de funcionamento, indicando que o sistema esta desligado:

• Verique os jumpers de conguração;
• Verique os parametros do controlador, dia, hora e temperatura;

O equipamento de aquecimento funciona permanentemente:

— Verique se o controlador está no modo manual (interruptor na posição 0)

© 2012 CIRELIUS. Todos os direitos reservados.
