EHN6332FOK - Fogão ELECTROLUX - Manual de utilização gratuito

Tipo de produto	Fogão de gás embutível
Marca	Electrolux
Modelo	EHN6332FOK
Dimensões (altura x largura x profundidade)	44 x 590 x 520 mm
Peso	10 kg
Tipo de alimentação	Gás natural (G20) / Butano (G30) / Propano (G31)
Número de queimadores	4
Potência máxima total	10.5 kW
Acendimento	Elétrico integrado
Segurança	Dispositivo de segurança de chama (termopar)
Material da superfície	Aço inoxidável
Grelhas	Ferro fundido esmaltado
Comandos	Frontais, com identificação do queimador
Classe de eficiência energética	A (segundo UE 66/2014)
Tensão	220-240 V ~ 50/60 Hz (para acendimento)
Consumo elétrico	1 W em espera
Limpeza	Pano húmido e detergente suave; não usar abrasivos
Peças substituíveis	Tampas de queimadores, grelhas, injetores
Reparabilidade	Índice de reparabilidade 8.6/10
Garantia	2 anos

Perguntas frequentes - EHN6332FOK ELECTROLUX

Como limpar a superfície do fogão EHN6332FOK?

Limpe com um pano macio humedecido em água morna e detergente suave. Seque com um pano limpo. Não use esfregões metálicos nem produtos abrasivos para evitar danificar o acabamento.

Que tipo de gás utiliza este fogão?

O fogão é compatível com gás natural (G20), butano (G30) e propano (G31). Consulte a etiqueta do produto ou o manual para a configuração específica do seu país.

Como acender os queimadores?

Rode o botão do queimador para a posição de máximo e prima para baixo para ativar o acendimento elétrico. Solte quando a chama estiver estável.

O que fazer se a chama apagar durante o uso?

O dispositivo de segurança de chama (termopar) corta o gás se a chama apagar. Aguarde alguns segundos e volte a acender. Se o problema persistir, verifique se os orifícios do queimador não estão obstruídos.

Como instalar o fogão na bancada?

Faça um corte na bancada de 560 x 490 mm. Sele os bordos com fita vedante e fixe o fogão com os suportes incluídos. Certifique-se de que a ventilação é adequada.

O fogão tem bloqueio para crianças?

Não, este modelo não possui função de bloqueio para crianças. Recomenda-se supervisionar as crianças perto do fogão e usar tampas de segurança se necessário.

O que significa o bipe contínuo?

Um bipe contínuo pode indicar que o acendimento não foi concluído ou que há um erro. Verifique se os queimadores estão corretamente colocados e se a alimentação elétrica está ligada.

Podem-se substituir as peças do fogão?

Sim, as tampas dos queimadores, grelhas e injetores são substituíveis. Pode adquiri-los em centros de serviço autorizados da Electrolux.

Como ajustar a chama mínima?

Consulte um instalador profissional. O ajuste do by-pass de gás requer ferramentas especializadas e deve ser realizado por pessoal qualificado.

Por que o acendimento não funciona?

Verifique se o fogão está ligado à rede elétrica. Se não, limpe o elétrodo de acendimento com uma escova macia. Se continuar sem funcionar, contacte o serviço técnico.

MANUAL DE UTILIZADOR EHN6332FOK ELECTROLUX

1. INFORMAÇÕES DE SEGURANÇA.... 3
2. INSTRUÇÕES DE SEGURANÇA......4
3. DESCRÊNCIA DO PRODUTO....7
4. UTILIZAÇÃO DIÁRIA....8
5. SUGESTÕES E DICAS.... 11
6. MANUTENÇÃO E LIMPEZA....13
7. RESOLUÇÃO DE PROBLEMAS....13
8. INSTALAÇÃO....15
9. INFORMAÇÃO TÉCNICA....18
10. EFICIÊNCIA ENERGÉTICA....18

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

www.registerelectrolux.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais.

Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.

A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.
• É necessário manter as crianças com menos de 3 anos afastadas ou constantemente vigiadas.

1.2 Segurança geral

• O aparelho e as partes acessíveis ficam quentes durante a utilização. Não toque nos elementos de aquecimento.
• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

• Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

• Nunca tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.

• Não coloque objectos sobre as zonas de cozedura.
• Os objectos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não utilize uma máquina de limpar a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respectivo comando e não confie apenas no detector de tacho.
• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA!

A instalação deste aparelho tem de ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.

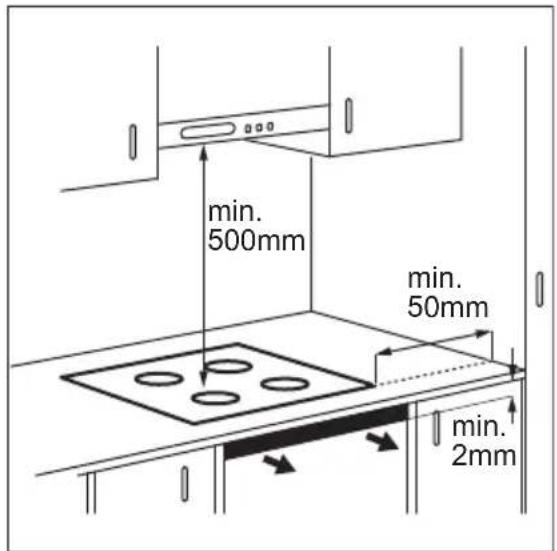

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de protecção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso

evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.
• Certifique-se de que o espaço de ventilação de 2 mm entre a bancada e a parte dianteira inferior da unidade se mantém desobstruído. A garantia não abrange danos causados pela falta de espaço de ventilação adequado.

2.2 Ligação eléctrica

ADVERTÊNCIA!

Risco de incêndio e choque eléctrico.

- Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

- O aparelho tem de ficar ligado à terra.

- Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

- Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.

- Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

- Utilize um cabo de alimentação eléctrica adequado.

- Não permita que o cabo de alimentação fique enredado.

- Certifique-se de que a protecção contra choque é instalada.

- Utilize a braçadeira de fixação para libertar tensão do cabo.

- Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.

- Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

- Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.

- As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

- Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

- Se a tomada eléctrica estiver solta, não ligue a ficha.

- Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

- Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

- A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

ADVERTÊNCIA!

- Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.

- Utilize este aparelho apenas em ambiente doméstico.

- Não altere as especificações deste aparelho.

- Certifique-se de que as aberturas de ventilação não ficam obstruídas.

- Não deixe o aparelho a funcionar sem vigilância.

- Desligue ("off") as zonas de cozedura após cada utilização.

- Não confie apenas no detector de tachos.

- Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Podem ficar quentes.

- Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.

- Não utilize o aparelho como superfície de trabalho ou armazenamento.

- Se a superfície do aparelho apresentar fendas, desligue-o imediatamente da corrente eléctrica. Isso evitará choques eléctricos.

- Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância da zonas de indução quando o aparelho estiver a funcionar.

- Quando coloca alimentos em óleo quente, o óleo pode salpicar.

ADVERTÊNCIA!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

ADVERTÊNCIA!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar sobre a placa.

- Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Desligue o aparelho e deixe-o arrefecer antes de o limpar.
• Desligue o aparelho da tomada eléctrica antes de qualquer manutenção.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

2.5 Eliminação

ADVERTÊNCIA!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.

2.6 Assistência Técnica

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

3. DESCRIÇÃO DO PRODUTO

3.1 Disposição da placa

1 Zona de cozedura de indução 2 Painel de comandos

3.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Cam-po do sen-sor	Função Comentário
1	➊	ON/OFF Para activar e desactivar a placa.
2	➌	Bloqueio de Funções / Dispositivo de Segurança para Crianças	Para bloquear/desbloquear o painel de co-mandos.
3	➎	Bridge Para activar e desactivar a função.
4	- Indicador do grau de co-zedura		Para indicar o grau de cozedura.
5	- Indicadores do temporiza-dor das zonas de coze-dura		Apresenta a zona de cozedura para a qual está definido um tempo.

	Cam-po do sen-sor	Função Comentário
6	- Visor do temporizador Para indicar o tempo em minutos.
7	➊	- Para seleccionar a zona de cozedura.
8	+ / -	- Para aumentar ou diminuir o tempo.
9	+ / -	- Para regular o grau de cozedura.
10	➌	Função Power Para activar e desactivar a função.

Visor Descrição
0	A zona de cozedura está desactivada.
1 - 9 - 2. 6.	A zona de cozedura está activada.
R	A função Aquecimento Automático está a funcionar.
P	Função Power activo.
E + dígito	Existe uma anomalia.
H	Uma zona de cozedura ainda está quente (calor residual).
L	A função Bloqueio de Funções /Dispositivo de Segurança para Crianças está a funcionar.
F	O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de cozedura.
-	A função Desactivação Automática está a funcionar.

H O calor residual pode provocar queimaduras.

As zonas de cozedura de indução criam o calor necessário para cozinhar directamente na base dos tachos. A vitrocerâmica é aquecida pelo calor dos tachos.

4. UTILIZAÇÃO DIÁRIA

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

4.1 Activar e desactivar

Toque em durante 1 segundo para activar ou desactivar a placa.

4.2 Desactivação Automática

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas.
• Quando, após a activação da placa, não é definido qualquer grau de cozedura.
• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desactiva-se. Retire o objecto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorrectos. O símbolo F acende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.
• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desactiva-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva:

Grau de cozedura A placa desactiva-se após
u, 1 - 2	6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 horas

4.3 Grau de cozedura

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em e simultaneamente para desactivar a zona de cozedura.

4.4 Aquecimento Automático

Se activar esta função, pode obter um grau de cozedura necessário em menos tempo. A função selecciona o grau de cozedura mais elevado durante algum tempo e depois diminui para o grau de cozedura adequado.

Para activar a função, é necessário que a zona de cozedura esteja fria.

Para activar a função para uma zona de cozedura: toque em (acende). Toque imediatamente em + (acende).

Toque imediatamente em até que o grau de cozedura correcto acenda. Após 3 segundos, acende.

Para desactivar a função: toque em —

4.5 Função Power

Esta função disponibiliza mais potência para as zonas de cozedura de indução. A função pode ser activada para uma zona de cozedura de indução apenas por um curto período de tempo. Após esse tempo, a zona de cozedura de indução muda automaticamente para o grau de cozedura mais elevado.

Consulte o capítulo "Informação técnica".

Para activar a função para uma zona de cozedura: toque em acende.

Para desactivar a função: toque em ou —

4.6 Função Power da zona de cozedura de circuito duplo

A função é activada para o circuito interior se o aparelho detectar um tacho com diâmetro inferior ao do circuito interior. A função é activada para o circuito exterior se o aparelho detectar um tacho com diâmetro superior ao do circuito interior.

4.7 Temporizador

Temporizador da Contagem Decrescente

Pode utilizar esta função para definir o tempo de funcionamento da zona de cozedura apenas para uma sessão de cozedura.

Comece por seleccionar a zona de cozedura e seleccione depois a

função. Pode definir o grau de cozedura antes ou depois de seleccionar a função.

toque em ⚠️ várias vezes até que o indicador da zona de cozedura que pretende se acenda.

Para activar a função ou alterar o

tempo: toque no bu no do temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de cozedura começar a piscar lentamente, a contagem decrescente começa.

Para ver o tempo restante: seleccione a zona de cozedura com ⚠. O indicador da zona de cozedura começa a piscar rapidamente. O visor mostra o tempo restante.

Para desactivar a função: seleccione a zona de cozedura com Ⓕ e toque em . — O tempo restante é contado para trás até 00. O indicador da zona de cozedura apaga-se.

Quando o tempo terminar, é emitido um som e a indicação 00 fica intermitente. A zona de cozedura é desactivada.

Para desligar o som: toque em ⚙️

Conta-Minutos

Pode utilizar esta função como Conta-Minutos quando a placa está activada e as zonas de cozedura estão desactivadas (o indicador de grau de cozedura indica 0).

Para activar a função: toque em ⚠

Toque em + ou do temporizador para definir o tempo. Quando o tempo terminar, é emitido um som e aparece a indicação 00 intermitente.

Para desligar o som: toque em

Esta função não afecta o funcionamento das zonas de cozedura.

4.8 Bloqueio de Funções

É possível bloquear o painel de comandos com zonas de cozedura a funcionar. Isto impede uma alteração acidental do grau de cozedura.

Comece por definir o grau de cozedura.

Para activar a função: toque em acende durante 4 segundos. O temporizador permanece activo.

Para desactivar a função: toque em O visor apresenta o grau de cozedura anterior.

Quando desactivar a placa, também desactivará esta função.

4.9 Dispositivo de Segurança para Crianças

Esta função evita o accionamento acidental da placa.

Para activar a função: active a placa com Ⓙ Não defina o grau de cozedura.

Toque em durante 4 segundos. acende. Desactive a placa com

Para desactivar a função: active a placa com Ⓙ Não defina o grau de cozedura.

Toque em durante 4 segundos. acende. Desactive a placa com

Para contornar a função por apenas um período de cozedura: active a placa

com ① acende. Toque em durante 4 segundos. Defina o grau de cozedura em menos de 10 segundos.

Pode utilizar a placa. Quando desactivar a placa com ①a função fica novamente activa.

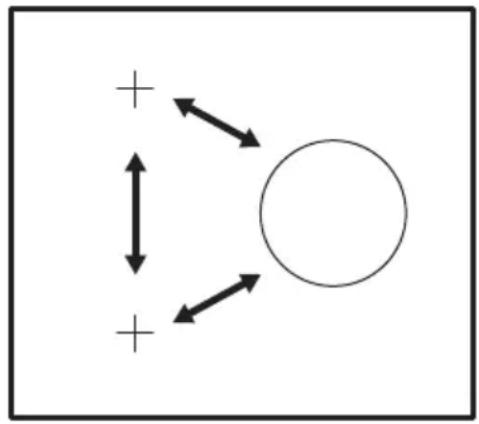

4.10 Função Gestão de Energia

• Todas as zonas de cozedura estão ligadas a uma fase. Consulte a ilustração.
• O limite máximo de carga eléctrica da fase é 7400 W.
• A função divide a potência entre duas zonas de cozedura.

• A função é activada quando a carga eléctrica total das zonas de cozedura excede os 7400 W.

• A função diminui a potência das restantes zonas de cozedura.

• A indicação do grau de cozedura das zonas cuja potência foi reduzida alterna entre dois níveis.

5. SUGESTÕES E DICAS

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

5.1 Tachos e panelas

Nas zonas de cozedura de indução, o calor é gerado muito rapidamente nos tachos por um campo electromagnético forte.

Utilize as zonas de cozedura de indução com tachos adequados.

Material do tacho

• correcto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo multicamada (com a marca correcta do fabricante).
• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

- uma pequena quantidade de água ferver muito rapidamente numa zona de cozedura com o grau de cozedura mais elevado.

- a base do tacho atrair um íman.

A base do tacho ou panela deve ser o mais espessa e plana possível.

Dimensões dos tachos

As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base dos tachos, até um determinado limite.

A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.

Consulte o capítulo "Informação técnica".

5.2 Ruídos durante o funcionamento

Se ouvir:

• estalidos: o tacho é feito de diferentes materiais (construção multicamadas).
  • assobio: está a utilizar a zona de cozedura com níveis elevados de

potência e o tacho tem materiais diferentes (construção multicamadas).

• zumbido: está a utilizar um nível elevado de potência.
• cliques: sons de comutações eléctricas.
• sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não são indicadores de uma avaria na placa.

cozedura não é linear. Quando o grau de cozedura aumenta, o aumento do consumo de potência da zona de cozedura não é directamente proporcional. Isto significa que uma zona de cozedura no grau de cozedura médio consome menos de metade da sua potência máxima.

Os dados da tabela servem apenas como referência.

5.3 Exemplos de modos de cozinhar

A relação entre o grau de cozedura e o consumo de potência da zona de

Grau de co-zedura	Utilize para: Tempo	(min.)	Sugestões
- 1	Manter os alimentos cozinha-dos quentes.	con-forme neces-sário	Coloque uma tampa no ta-cho.
1 - 2 Molho holandês, derreter:manteiga, chocolate, gelatina.		5 - 25	Misture regularmente.
1 - 2 Solidificar: omeletas ofas,ovos cozidos.		10 - 40	Cozer com a tampa.
2 - 3 Cozer arroz e pratos à basede leite em lume brando,aquecer refeições pré-cozin-hadas.		25 - 50	Adicione, no mínimo, duasvezes mais líquido do que ar-roz; mexa os pratos de leite ameio da cozedura.
3 - 4 Cozer legumes, peixe e carnea vapor.		20 - 45	Adicione algumas colheresde sopa de líquido.
4 - 5 Cozer batatas a vapor. 20 - 60 Utilize, no máximo, 14 I deágua para 750 g de batatas.
4 - 5 Cozer grandes quantidadesde alimentos, guisados e so-pas.		60 -150	Até 3 I de líquido mais os in-gredientes.
5 - 7 Fritura ligeira: escalopes, cor-don bleu de vitela, costeletas,rissóis, salsichas, fígado,roux, ovos, panquecas, son-hos.		con-formeneces-sário	Vire a meio do tempo.
7 - 8 Fritura intensa, batatas fritas,bifes do lombo, bifes.		5 - 15	Vire a meio do tempo.
Grau de co-zedura		Utilize para: Tempo (min.)	Sugestões
9 Ferver água, cozer massa, estufar carne (goulash, jardineira), batatas bem fritas.
	Ferver grandes quantidades de água. A função Power é activada.

6. MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

6.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre a placa com a base limpa.
• Riscos ou manchas escuras na superfície não afectam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para limpar o vidro.

alimentos com açúcar. Caso contrário, a sujidade pode provocar danos na placa. Coloque o raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

- Remova quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um pouco de detergente. Após a limpeza, seque a placa com um pano macio.

6.2 Limpeza da placa

7. RESOLUÇÃO DE PROBLEMAS

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

7.1 O que fazer se...

Problema Causa possível Solução
Não consegue activar ou utilizar a placa.	A placa não está ligada à corrente eléctrica ou não está ligada correctamente.	Verifique se a placa está ligada correctamente à corrente eléctrica. Consulte o diagrama de ligações.
O disjuntor está desligado. Certifique-se de que o dis-Active novamente a placa e		juntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um electricista qualificado.defina o grau de cozedura em menos de 10 segundos.
Tocou em 2 ou mais cam- pos do sensor em simultâ- neo.		Toque em apenas um cam- po do sensor.
Manchas de gordura ou água no painel de coman- dos.		Limpe o painel de coman- dos.
É emitido um sinal sonoro e a placa desactiva-se. A placa emite um sinal so- noro quando é desactivada.	Colocou algum objecto so- bre um ou mais campos do sensor.	Retire o objecto dos cam- pos do sensor.
A placa desactiva-se. Colocou algum objecto so- bre o campo do sensor ➀		Retire o objecto do campo do sensor.
Indicador de calor residual não acende.	A zona não está quente porque foi activada apenas por pouco tempo.	Se a zona tiver funcionado tempo suficiente para estar quente, contacte um Centro de Assistência Técnica Autorizado.
Aquecimento Automático não funciona.	A zona está quente. Deixe a zona arrefecer o su- ficiente.
Está definido o grau de co- zedura mais elevado.		O grau de cozedura mais elevado tem a mesma potência que a função.
O grau de cozedura alterna entre dois níveis.	A função Gestão de Energia está a funcionar.	Consulte o capítulo “Utiliza- ção diária”.
Os campos do sensor fi- cam quentes.	O tacho é demasiado grande ou foi colocado de- masiado perto dos coman- dos.	Coloque o tacho numa das zonas de cozedura de trás, se possível.
☐ está aceso.	Desactivação Automática activo.	Desactive a placa e active-a novamente.
☐ está aceso.	A função Dispositivo de Se- gurança para Crianças ou Bloqueio de Funções está a funcionar.	Consulte o capítulo “Utiliza- ção diária”.
☐ está aceso.	Não existe qualquer tacho na zona.	Coloque um tacho na zona.
O tacho não é adequado. Utilize um tacho adequado.		Consulte o capítulo “Suges- tões e dicas”.
O diâmetro da base do ta-cho é demasiado pequeno para a zona.	Utilize um tacho com as dimensões correctas.Consulte o capítulo “Informação técnica”.
Aparece e um número.	A placa apresenta um erro. Desligue a placa da alimentação eléctrica durante algum tempo. Desligue o dis-juntor do quadro eléctrico da sua casa. Volte a ligar.Se aparecer novamente,contacte um Centro de Assistência Técnica Autoriza-do.
E4 está aceso.	A placa indica um erro por-que um tacho ferveu até fi-car sem água. A função Desactivação Automática e a protecção contra sobrea-quecimento das zonas for-am actividades.	Desactive a placa. Retire o tacho quente. Após cerca de 30 segundos, active no-vamente a zona. Se o problema era o tacho, a mensa-gem de erro deve desapar-ecer do visor. A indicação Indicador de calor residual pode manter-se. Deixe o tacho arrefecer o suficiente.Verifique se o tacho é compatível com a placa.Consulte o capítulo “Suges-tões e dicas”.

7.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada.

Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

8. INSTALAÇÃO

ADVERTÊNCIA!

Consulte os capítulos relativos à segurança.

8.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Utilize as placas de encastrar apenas após a sua montagem em móveis de

8.4 Montagem

encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

8.3 Cabo de ligação

- A placa é fornecida com um cabo de ligação.

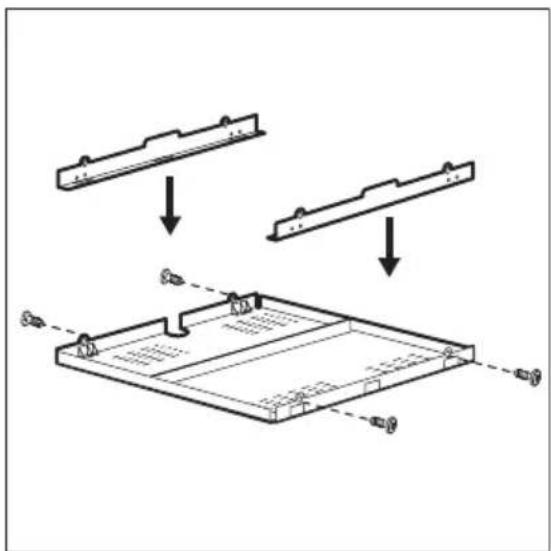

8.5 Caixa de protecção

Se utilizar uma caixa de protecção (acessório adicional), o espaço de ventilação frontal de 2 mm e o piso protector, directamente por baixo da placa, não são necessários. A caixa de protecção acessória pode não estar disponível em alguns países. Contacte o seu fornecedor local.

Não pode utilizar a caixa de protecção se instalar a placa por cima de um forno.

9. INFORMAÇÃO TÉCNICA

Indução 7.4 kW Fabricado na Alemanha

9.2 Especificações das zonas de cozedura

Zona de cozedura	Potência nominal (grau de cozedura máx.) [W]	Função Power [W]	Duração máxima [min.] de Função Power	Diâmetro do tacho [mm]
Dianteira esquerda	2300 3200 10 125 - 210
Traseira esquerda	2300 3200 10 125 - 210
Dianteira direita	1800 / 3500 2800 / 5200 5 145 - 180 / 245			- 280

A potência das zonas de cozedura pode ser ligeiramente diferente da indicada na tabela. Varia consoante o material e as dimensões do tacho.

Para optimizar a cozedura, utilize um tacho com diâmetro não superior ao indicado na tabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação de produto de acordo com a norma UE 66/2014

Identificação do modelo EHN6332FOK
Tipo de placa Placa encastra-		da
Número de zonas de co-zedura		3
Tecnologia de aquecimen-to	Indução
Diâmetro das zonas de cozedura circulares (∅)	Dianteira esquerda	21,0 cm
	Traseira esquerda	21,0 cm
	Dianteira direita	28,0 cm
Consumo de energia por zona de cozedura (EC electric cooking)	Dianteira esquerda	168,6 Wh/kg
	Traseira esquerda	176,3 Wh/kg
	Dianteira direita	171,7 Wh/kg

Consumo de energia da 171,5 Wh/kg placa (EC electric hob)

EN 60350-2 - Aparelhos eléctricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

As medições de energia referentes às áreas de cozedura são identificadas pelas cruzes das respectivas zonas de cozedura.

10.2 Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a activar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho no centro da zona de cozedura.
• Utilize o calor residual para manter os alimentos quentes ou derreter alimentos.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

CONTENIDO

8.2 Placas empotradas
