MANUAL DE UTILIZADOR HF730 Alliance

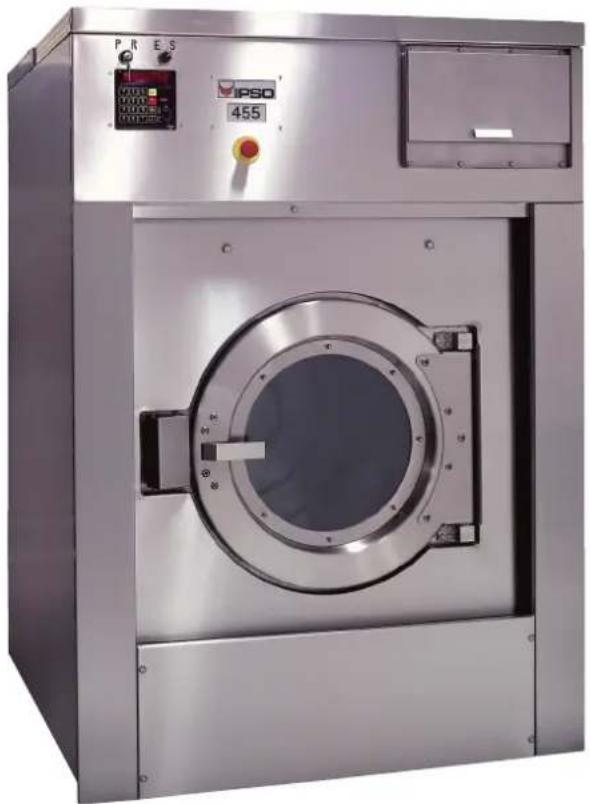

Máquinas de lavar roupa
HF455, HF575, HF730, HF900
para os modelos "CHF", "CS", "IS" e "IHF" correspondentes, consulte a página 5 para obter a lista completa de modelos
Especificações técnicas Instruções de instalação Manutenção
2 Informações ambientais e de segurança 6
Segurança 6
Ambientais 7
Explicação das Mensagens de Segurança 8
Instruções Importantes de Segurança 9
Segurança do Operador 11
3 Dimensões e dados técnicos 12
Dados técnicos HF455, IHF455, IHF100, IS100, CHF100, CS100 ..... 12
Dimensões HF455, IHF455, IHF100, IS100, CHF100, CS100 13
Dados técnicos HF575, IHF575, IHF135, IS135, CHF135, CS135 ..... 14
Dados técnicos HF900, IHF900 18

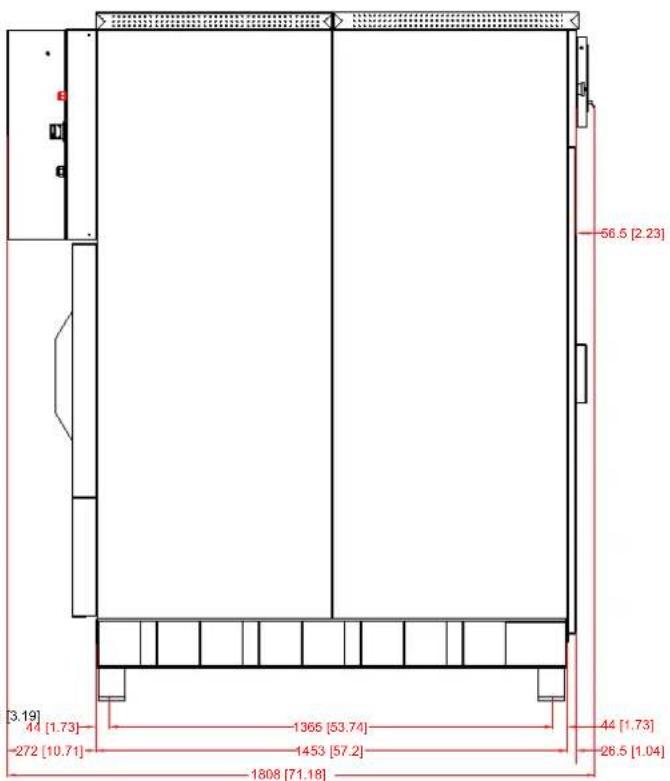

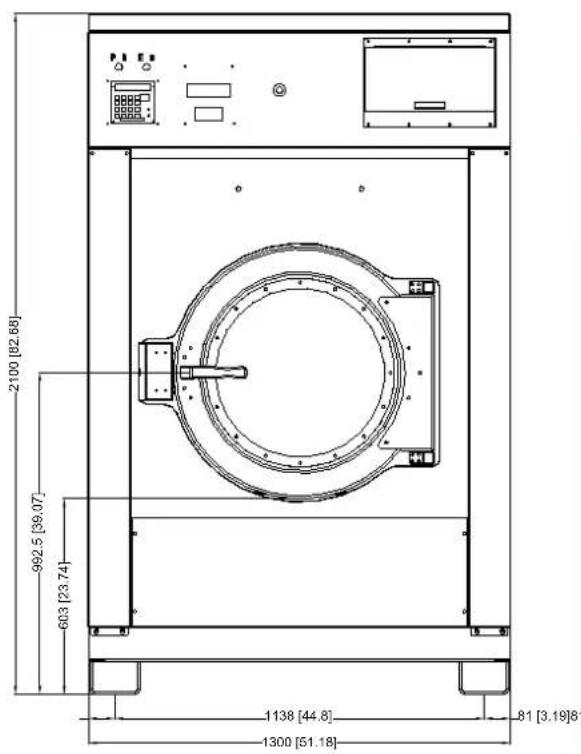

Dimensões HF900, IHF900 19
4 Instruções de instalação e de ligação 20
Superficie 20

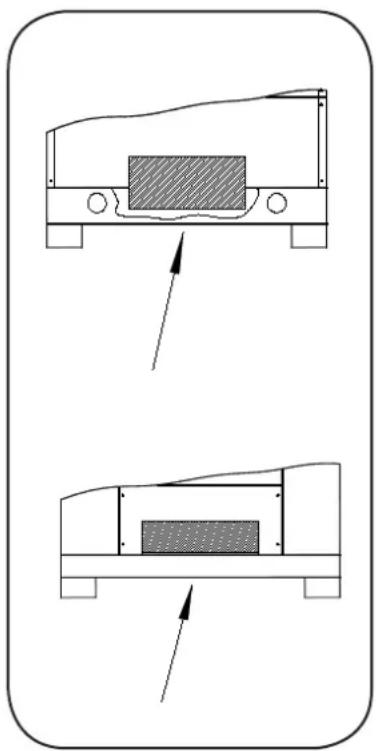

Remoção da segurança de transporte 20

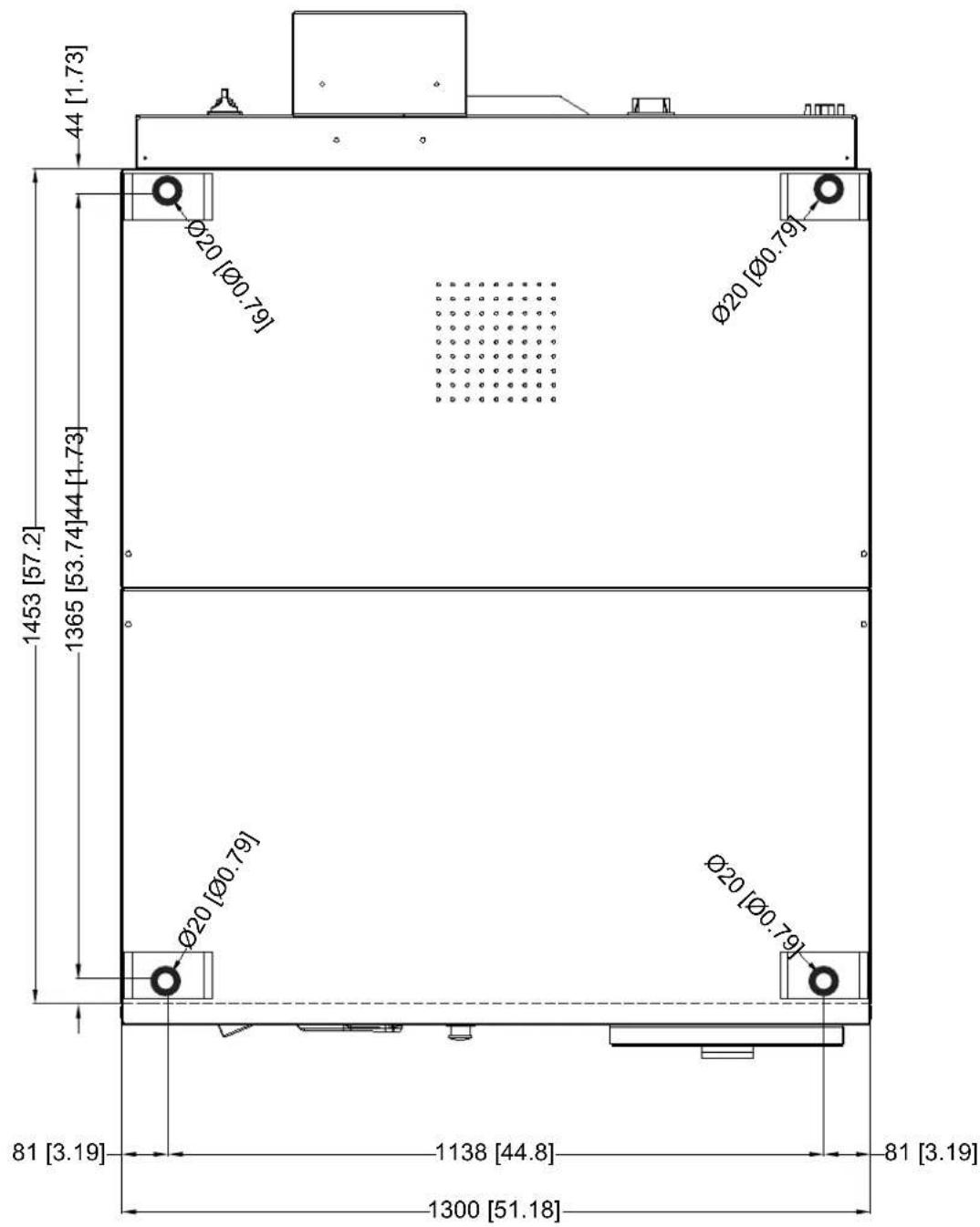

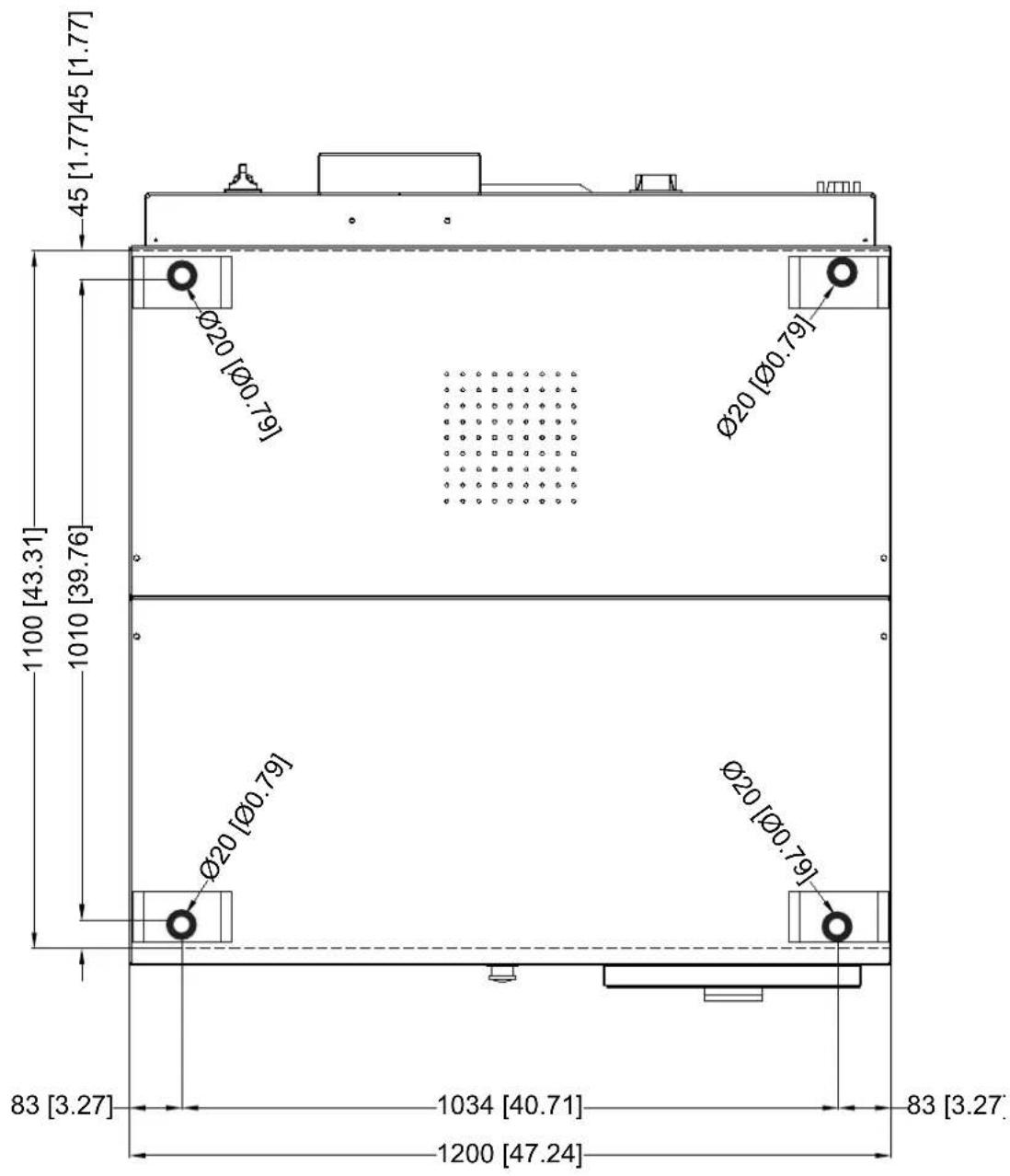

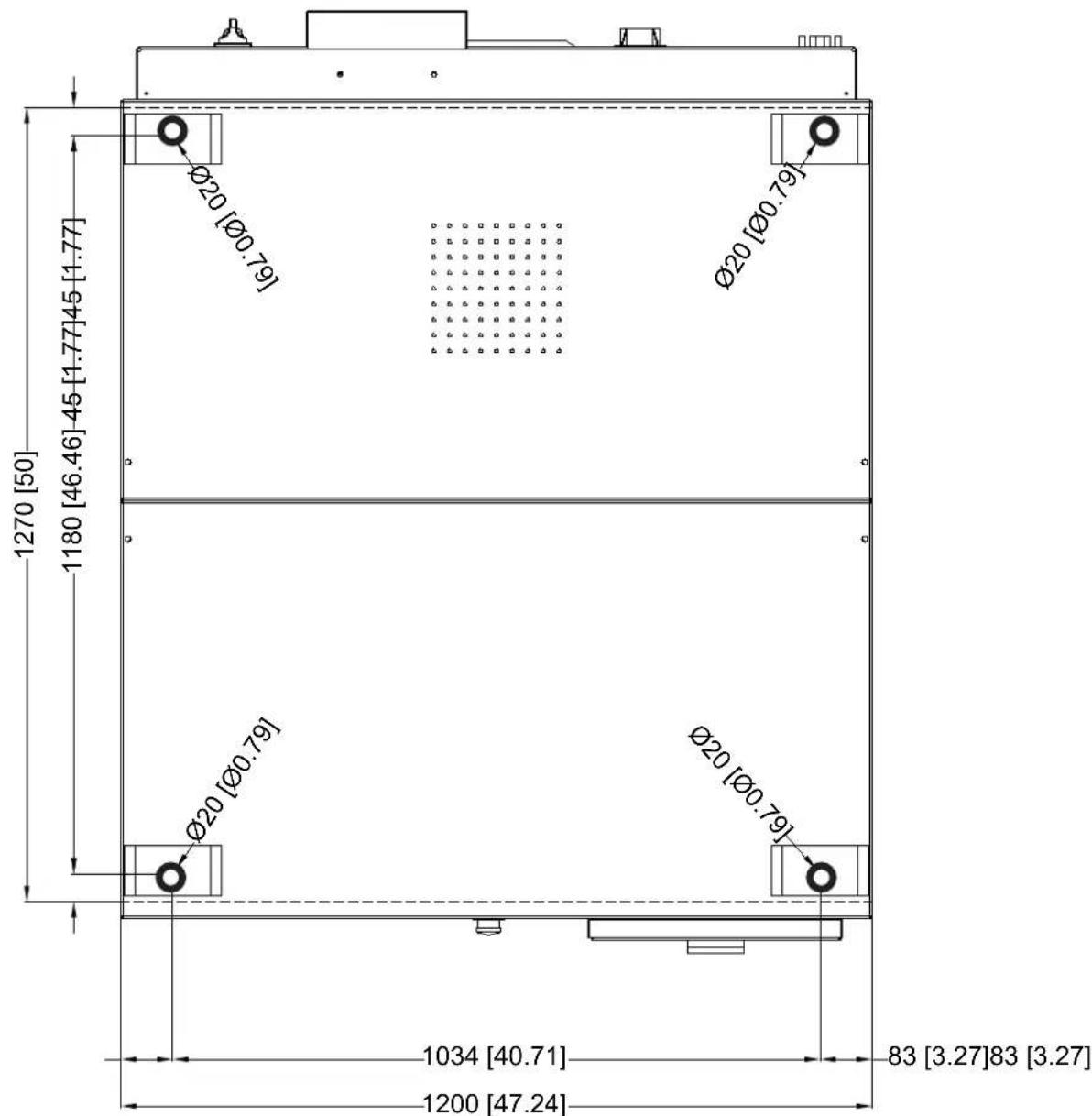

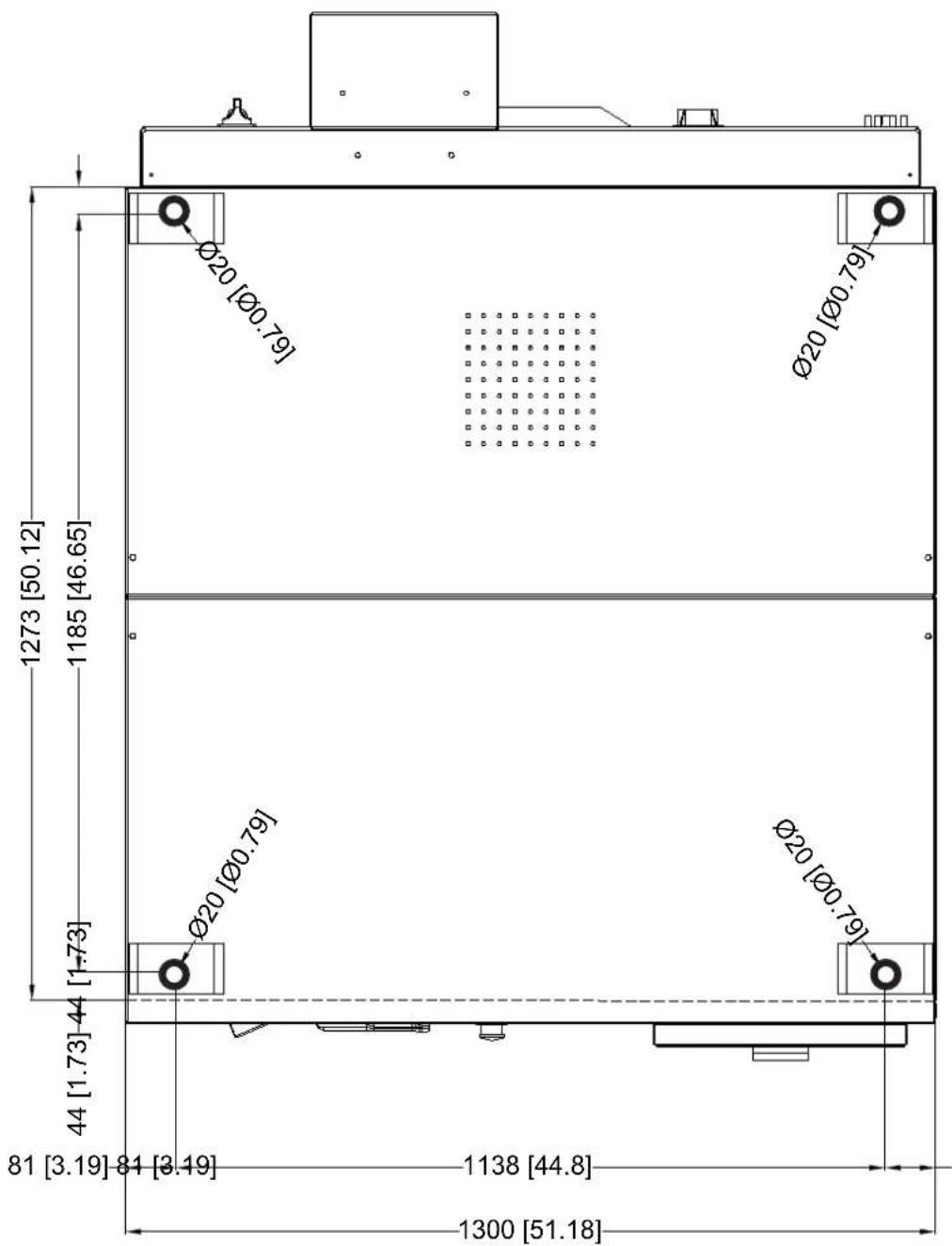

Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF455, IHF455, IHF100, IS100, CHF100, CS100 21
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF575, IHF575, IHF135, IS135, CHF135, CS135 22
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF730, IHF730, IHF165, IS165, CHF165, CS165 23
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF900, IHF900 24
Ligação da água 25
Drenagem da água 25
Instalação eléctrica 26

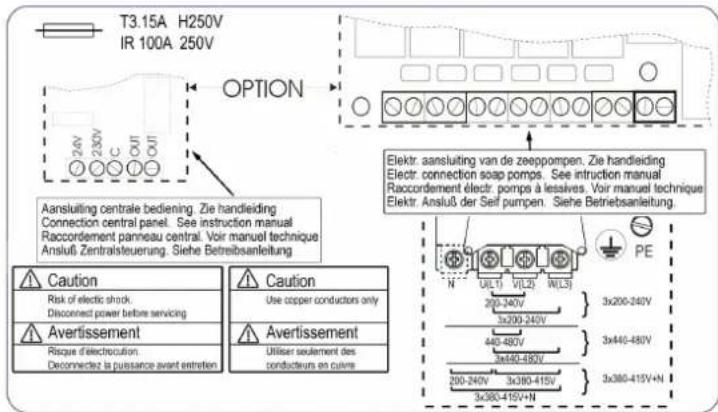

Principais ligações eléctricas 28
Especificações eléctricas HF455, IHF455, IHF100, IS100, CHF100, CS100 30
Especificações eléctricas HF575, IHF575, IHF135, IS135, CHF135, CS135 31
Especificações eléctricas HF730, IHF730, IHF165, IS165, CHF165, CS165 32
Especificações eléctricas HF900, IHF900 33

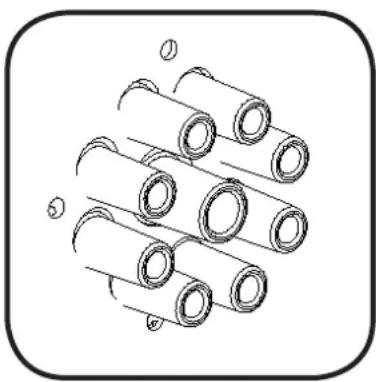

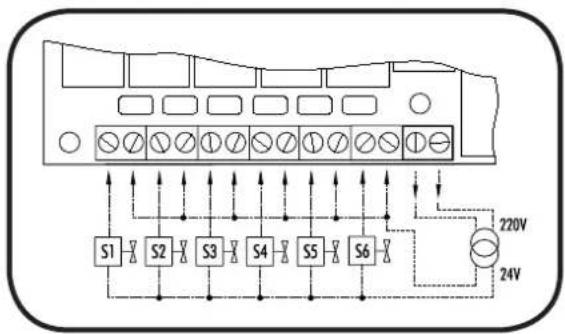

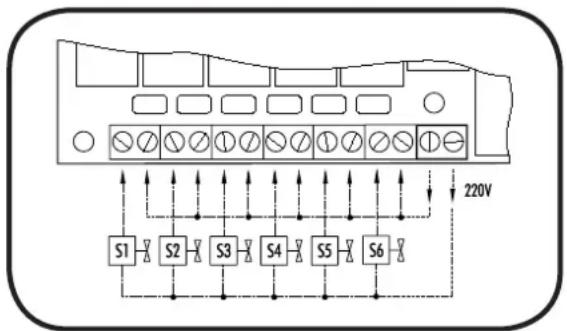

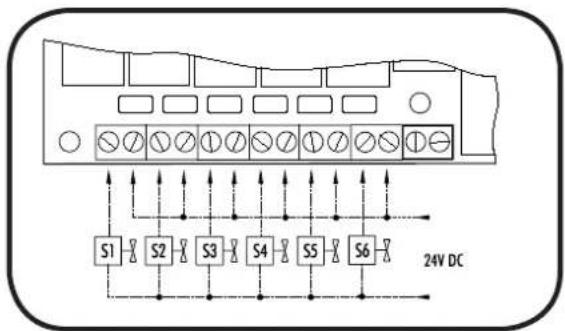

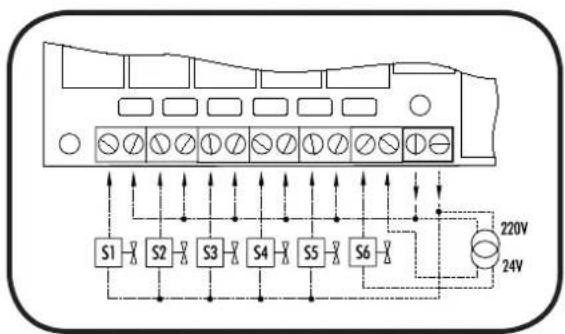

5 Ligação do detergente líquido (opção) 35

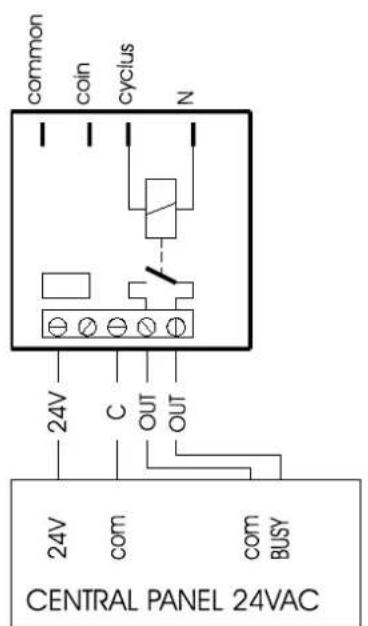

6 Ligação de um painel de funcionamento central para máquina de moedas (opção) 37

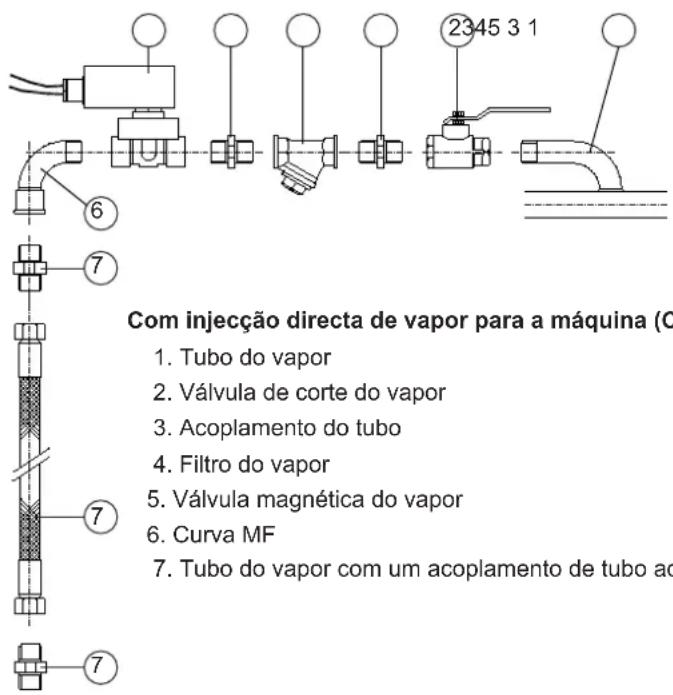

Ligação do vapor 38
Observações técnicas 39
7 Ligações internas do aquecimento eléctrico 39
Interruptor de desequilíbrio 40

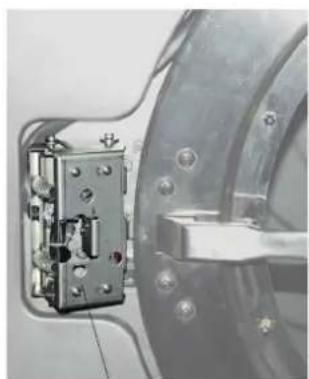

Abertura da porta em caso de emergência 40
Instruções de manutenção da máquina 41
Fim do dia 41
8 Manutenção geral 41
Manutenção periódica 41
9 Manutenção anual 42
Informações de contacto 43

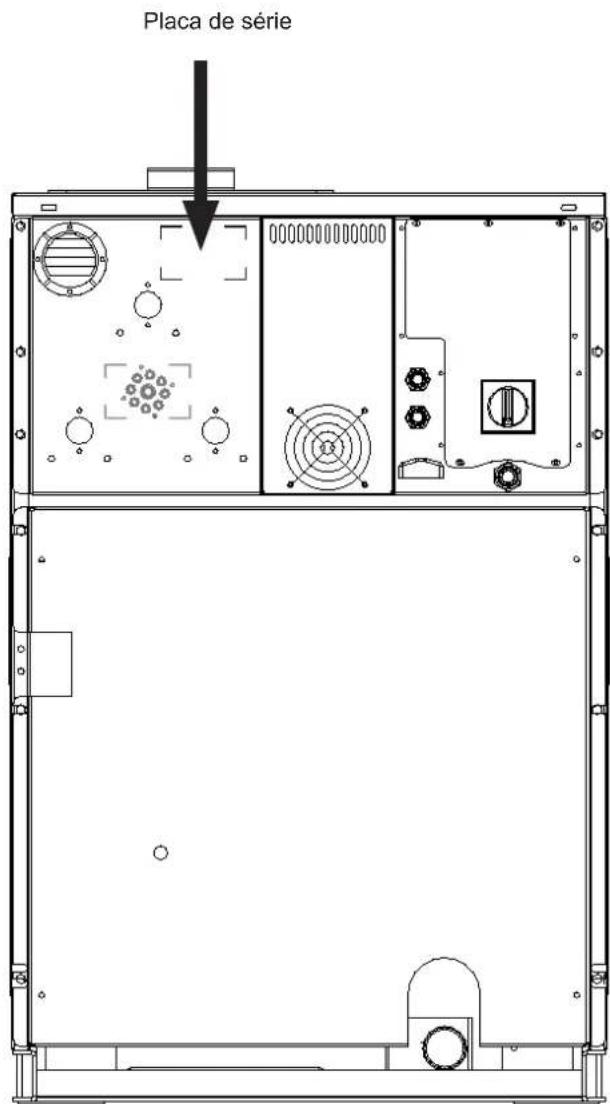

Placa de identificação 43
Serviço de pós-venda e de reparação 45
Construção
| xHF455 |
| xHF575 |
| xHF730 |
| xHF900 |
| xHF100yyHyyyyy |
| xHF135yyHyyyyy |
| xHF165yyHyyyyy |
| xHF455yyHyyyyy |
| xHF575yyHyyyyy |
| xHF730yyHyyyyy |
| xHF900yyHyyyyy |
Número dos modelos
| IHF100ANH |
| IHF100MNH |
| IS100 |
| IHF135ANH |
| IHF135MNH |
| IS135 |
| IHF165ANH |
| IHF165MNH |
| IS165 |
| IHF455ANH |
| IHF455MNH |
| IHF455ZNH |
| IHF575ANH |
| IHF575MNH |
| IHF575ZNH |
| IHF730ANH |
| IHF730MNH |
| IHF730ZNH |
| IHF900ANH |
| IHF900MNH |
| IHF900ZNH |
| CHF100ANH |
| CHF100MNH |
| CS100 |
| CHF135ANH |
| CHF135MNH |
| CS135 |
| CHF165ANH |
| CHF165MNH |
| CS165 |
| CHF455ANH |
| CHF455MNH |
| CHF575ANH |
| CHF575MNH |
| CHF730ANH |
| CHF730MNH |
| CHF900ANH |
| CHF900MNH |
Segurança
ETIQUETAS DE ADVERTÊNCIA
Familiarize-se com os símbolos de aviso padrão seguintes.
São utilizados ao longo deste manual e no equipamento para o alertar quanto a possíveis perigos. Todas as pessoas que utilizam ou reparam este equipamento têm de compreender estes símbolos e seguir todas as regras de segurança deste manual.
PERIGO ELÉCTRICO
Este símbolo alerta-o para a presença de uma tensão perigosa, que pode causar um choque grave e, consequentemente, danos pessoais ou morte.
CONSULTAR O MANUAL
Este símbolo avisa-o para consultar o manual para obter instruções importantes relativamente à máquina e a possíveis perigos.
PERIGO DE PEÇAS MÓVEIS
Este símbolo alerta-o para a presença de peças móveis possivelmente perigosas dentro da máquina. As protecções devem estar sempre colocadas no lugar quando a máquina está em funcionamento.
Tenha muito cuidado quando utilizar o sistema de accionamento.
PERIGO DE ESMAGAMENTO
Este símbolo de aviso indica a presença de um ponto de esmagamento na máquina. Trata-se de um local onde a sua mão pode ser esmagada ou partida, provocando um ferimento grave. Certifique-se de que compreende estes perigos e mantém todas as partes do seu corpo afastadas dos mesmos.
PERIGO DE SUPERFÍCIE QUENTE
Este símbolo indica a presença de uma superfície potencialmente quente. Algumas superfícies e peças da máquina podem ficar extremamente quentes durante o funcionamento normal, não devendo ser tocadas.
ATENÇÃO
Este símbolo identifica informações relativas às práticas e circunstâncias que podem conduzir a danos pessoais ou morte, danos materiais ou perda económica.
Ambientais
Eliminação da Unidade
Este equipamento está assinalado como estando em conformidade com a directiva Europeia 2002/96/CE sobre Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).
Este símbolo no produto ou na sua embalagem indica que este produto não deve ser tratado como lixo doméstico. Em vez disso, deve ser tratado no ponto de recolha adequado para a reciclagem de equipamentos electrónicos e eléctricos.
Ao certificar-se de que este produto é eliminado correctamente, ajudará a evitar possíveis consequências negativas para o ambiente e para a saúde humana, que, de outra forma, poderiam ser causadas pelo tratamento residual inadequado deste produto.
A reciclagem de materiais ajudará a conservar os recursos naturais. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os recursos do seu distribuidor local.
Explicação das Mensagens de Segurança
Ao longo deste manual e nas impressões da máquina, encontrará afirmações preventivas ("PERIGO" "AVISO" e "ADVERTÊNCIA") seguidas de instruções específicas. Estas precauções têm como objectivo a segurança pessoal do operador, utilizador, técnico de técnica e os responsáveis pela manutenção da máquina.
PERIGO
Indica uma situação eminentemente perigosa que se não for evitada, causará danos pessoais graves ou morte.
AVISO
Indica uma situação perigosa que, se não for evitada. Pode causar danos pessoais graves ou morte.
ADVERTÊNCIA
Indica uma situação perigosa que, se não for evitada pode causar danos pessoais menores ou moderados ou danos materiais.
Impressões de Segurança
As impressões de segurança são apresentadas em locais fulcrais da máquina. A falha na manutenção da legibilidade das impressões de segurança pode resultar em ferimentos para o operador ou para o técnico de assistência.
Para fornecer segurança pessoal e manter a máquina a funcionar correctamente, siga todos os procedimentos de segurança e manutenção apresentados neste manual. Se surgirem questões relacionadas com a segurança, contacte imediatamente o fabricante.
Utilize peças sobresselentes autorizadas pelo fabricante de forma a evitar perigos de segurança.
As afirmações adicionais preventivas ("IMPORTANTE" e "NOTA") são seguidas de instruções específicas.
IMPORTANTE: A palavra "IMPORTANTE" é utilizada para informar o leitor de procedimentos específicos onde ocorrerão danos menores na máquina se o procedimento não for seguido.
NOTA: A palavra "NOTA" é utilizada para comunicar informações sobre a instalação, funcionamento, manutenção ou assistência que são importantes mas que não dizem respeito a situações especificamente perigosas.
Instruções Importantes de Segurança
| AVISO | |
| Para reduzir o risco de incêndio, choque eléctrico, ferimentos graves ou morte de pessoas ao utilizar a sua máquina de lavar, siga estas precauções básicas: | |
- Leia todas as instruções antes de utilizar a máquina de lavar roupa.
- Consulte as INSTRUÇÕES DE LIGAÇÃO À TERRA no Manual de instalação para efectuar a correcta ligação à terra da máquina de lavar roupa.
- Não lave têxteis que tenham sido previamente limpos, lavados, ensopados ou manchados com gasolina, detergentes de limpeza a seco ou outras substâncias explosivas ou inflamáveis pois libertam vapores que podem incendiar ou explodir.
- Não adicione gasolina, detergentes de limpeza a seco ou outras substâncias explosivas ou inflamáveis à água de lavagem. Estas substâncias libertam vapores que podem incendiar ou explodir.
- Sob determinadas circunstâncias, pode ser produzido gás de hidrogénio num sistema de água quente que não tenha sido utilizado durante duas ou mais semanas. O GÁS DE HIDROGÉNIO É EXPLOSIVO. Se o sistema de água quente não tiver sido utilizado por este período de tempo, antes de utilizar uma máquina de lavar roupa ou uma máquina de lavar e secar roupa, ligue todas as torneiras de água quente e deixe que a água de cada uma flua durante vários minutos. Esta acção irá libertar qualquer gás de hidrogénio acumulado. O gás é inflamável, não fume ou utilize uma chama nua durante este período.
- Não permita que crianças brinquem com ou na máquina. Este equipamento não foi concebido para ser utilizado por crianças ou pessoas enfermas sem supervisão. As crianças devem ser vigiadas para ser assegurado que estas não brincam com o equipamento.
- Antes de a máquina de lavar a roupa ser retirada de funcionamento ou inutilizada, retire a porta do compartimento.
- Não mexa na máquina se o tambor de lavagem estiver em movimento. Esta é uma situação de perigo eminente que, se não for evitada, causará danos pessoais graves ou morte.
- Não instale ou guarde a máquina de lavar em locais onde esta se encontrará exposta a água e/ou condições meteorológicas.
- Não mexa nos controlos.
- Não repare ou substitua qualquer peça da máquina nem tente colocá-la em funcionamento a não que seja especificamente recomendado nas instruções de manutenção do utilizador ou nas instruções de reparação por parte utilizador publicadas que o utilizador compreende e o qual tem as capacidades necessárias para o efectuar.
- Para reduzir o risco de um choque ou incêndio, NÃO utilize uma extensão ou um adaptador para ligar a máquina a uma fonte de energia eléctrica.
- Utilize uma máquina de lavar a roupa apenas para o objectivo para o qual foi concebida, lavagem de têxteis.
- Desligue SEMPRE a máquina de lavar da fonte eléctrica antes de tentar realizar qualquer serviço de assistência técnica. Desligue o cabo de alimentação agarrando a ficha, não o cabo.
- Instale a máquina de lavar roupa de acordo com as INSTRUÇÕES DE INSTALAÇÃO. Todas as ligações de água, drenagem, fonte eléctrica e ligação à terra têm de estar acordo com os códigos locais e devem ser efectuadas por pessoal autorizado quando necessário.
- Para reduzir o risco de incêndio, os têxteis que contêm vestígios de quaisquer substâncias inflamáveis tais como óleo vegetal, óleo de cozinha, óleo de máquina, químicos inflamáveis, diluente, etc. ou qualquer objecto que contenha cera ou químicos, como os que se encontram nas esfregonas e panos de limpeza, não podem ser colocados na máquina de lavar. Estas substâncias inflamáveis podem fazer com que os tecidos se incendeiem.
-
Não utilize produtos ou amaciador de tecidos para eliminar a carga electrostática, excepto se for recomendado pelo fabricante do do produto ou do amaciador de tecidos.
-
Mantenha a máquina em boas condições. Embater ou deixar cair a máquina pode danificar os dispositivos de segurança. Se isto ocorrer, faça com que a máquina seja verificada por uma pessoa autorizada e qualificada.
- Substitua cabos de alimentação danificados e/ou fichas soltas.
- Certifique-se de que as ligações da água têm uma válvula de paragem e de que os conectores para tubagem flexível se encontram apertados. FECHE as válvulas de fecho no final de cada dia de lavagem.
- A porta de carregamento TEM DE ESTAR FECHADA, sempre que a máquina vai ser enchida, o tambor vai arrancar ou a centrifugação vai ser iniciada. NÃO anule a acção do interruptor da porta de carregamento, permitindo que a máquina funcione com a porta de carregamento aberta.
- Leia e siga sempre as instruções do fabricante nas embalagens de lavar roupa e nos auxiliares de limpeza. Tenha em atenção todos os avisos ou precauções. Para reduzir o risco de envenenamento ou de queimaduras químicas, mantenha-os sempre fora do alcance das crianças (de preferência num armário fechado).
- Siga sempre as instruções de tratamento fornecidas pelo fabricante de têxteis.
- Nunca utilize a máquina com quaisquer protecções e/ou painéis retirados.
- NÃO coloque a máquina em funcionamento com peças partidas ou em falta.
- NÃO anule quaisquer dispositivos de segurança.
- A falha na instalação, manutenção e/ou funcionamento desta máquina de lavar roupa de acordo com as instruções do fabricante pode resultar em condições que, por sua vez, podem provocar danos pessoais e/ou danos materiais.
- Recomenda-se que a máquina seja instalada por técnicos qualificados.
- Antes de iniciar trabalhos de reparação ou manutenção, desligue todas as fontes de fornecimento de energia e de água.
- Para evitar incêndios e explosões: Mantenha a área envolvente da máquina livre de produtos combustíveis e inflamáveis.
NOTA: As INSTRUÇÕES IMPORTANTES DE SEGURANÇA e os AVISOS que são apresentados neste manual não pretendem abranger todas as situações e condições possíveis que possam ocorrer. O senso comum, a precaução e o cuidado têm de ser exercitados durante a instalação, manutenção ou funcionamento da máquina de lavar roupa.
A incompreensão de quaisquer problemas ou condições devem ser informadas ao fornecedor, distribuidor, representante ou ao fabricante.
GUARDE ESTAS INSTRUÇÕES
Segurança do Operador
| AVISO | |
| NUNCA introduza as mãos ou objectos no tambor até este estar completamente parado. Se o fizer, poderá resultar em ferimentos graves. | |
Para assegurar a segurança dos operadores da máquina, têm de ser efectuadas, diariamente, as seguintes verificações de manutenção:
- Antes de colocar a máquina em funcionamento, verifique se todos os sinais de aviso estão presentes e de forma legível. Os sinais em falta ou ilegíveis têm de ser imediatamente substituídos. Confirme se as peças sobresselentes se encontram disponíveis.
- Verifique o interbloqueio da porta antes de iniciar o funcionamento da máquina:
a. Experimente abrir a máquina com a porta aberta. A máquina não deve iniciar com a porta aberta.
b. Feche e bloqueie a porta e inicie um ciclo. Experimente abrir a porta enquanto o ciclo está a decorrer. A porta não deve abrir.
Se o interbloqueio e bloqueio da porta não estão a funcionar correctamente, contacte um técnico da assistência.
- Não experimente utilizar a máquina se alguma das seguintes condições se verificar:
a. A porta não permanece bloqueada com segurança durante todo o ciclo.
b. É evidente um nível de água excessivamente elevado.
c. A máquina não está correctamente ligada a um circuito com ligação à terra.
Não anule na máquina quaisquer dispositivos de segurança.
 | AVISO |
| Nunca utilize a máquina com um sistema de equilíbrio desviado ou desligado. O funcionamento da máquina com carregamentos com graves desequilibrios, pode provocar danos pessoais e danos graves no equipamento. | |
GUARDE ESTAS INSTRUÇÕES
Dados técnicos HF455, IHF455, IHF100, IS100, CHF100, CS100
métrico EUA
| Capacidade (peso seco) Razão [kg/Lit] | ||
| 1:11 41,4 kg 91.27 lb. | ||
| 1:10 45,5 kg 100.31 lb. | ||
| 1:9 50,5 kg 111.33 lb. | ||
| CilIndro | ||
| Diâmetro 980 mm 38.58 inch | ||
| Profundidade 597 mm 23.50 inch | ||
| Volume 455 Lit 16.07 ft ^3 | ||
| Estrutura | ||
| Altura 1920 mm 75.59 inch | ||
| Largura 1200 mm 47.24 inch | ||
| Profundidade 1340 mm 52.76 inch | ||
| Carregamento dianteiro | ||
| Diâmetro de abertura de porta | 500 mm 19.69 inch | |
| Altura por baixo da porta | 638 mm 25.12 inch | |
| Para o centro | 960 mm 37.80 inch | |
| Velocidade | ||
| Lavagem | 10 - 50 tr/min - RPM | |
| Centrifugação | 250 - 800 tr/min - RPM | |
| Factor G | ||
| Centrifugação elevada | 350 | |
| Carga de fundo dinâmica (N/Hz) | ||
| 2960/13 | ||
| Motor (Trifásico) | ||
| 4p. 1470 tr/min | 5,5 kW / 7,37 HP | |
| Válvula de drenagem | ||
| 3" | ||
| Fornecimento de água | ||
| Água quente, doce, pesada | 4x3/4" | |
| Ligação do vapor | ||
| Ligação do vapor | 1/2" | |
| Aquecimento | ||
| Eléctrico 230/400 V | 27 kW | |
| Eléctrico 400V | 27 kW - 36 kW | |
| Vapor | 6 bar | |
| Água quente (sem aquecimento adicional) | X | |
| Água quente (com aquecimento adicional) | X | |
| Dimensões da embalagem | ||
| (A x L x P) mm - polegadas | 2130x1300x1430 mm - 83.86x51.18x56.30 inch | |
| Peso | ||
| Líquido | 1597 kg 3520.78 lb. | |
| Bruto | 1697 kg 3741.24 lb. | |

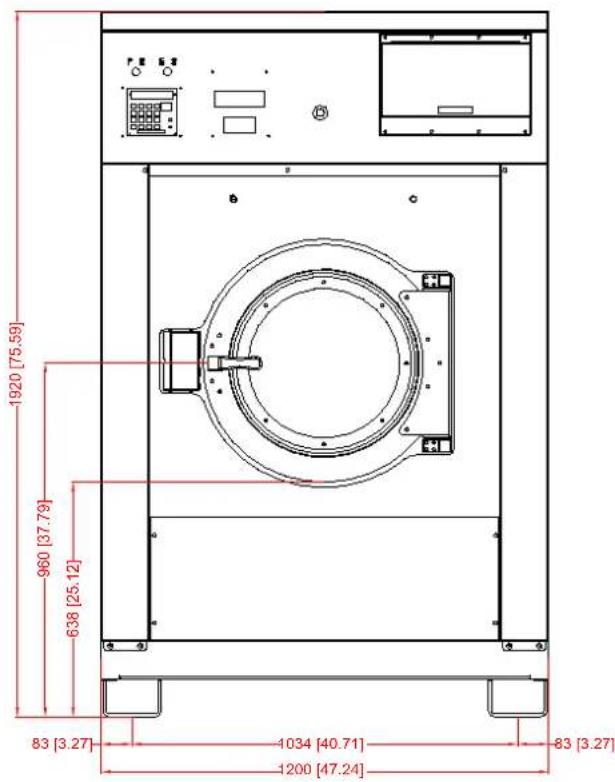

Dimensões HF455, IHF455, IHF100, IS100, CHF100, CS100
Legenda: métrico mm [polegadas]
☒ A. Ligações da água doce 3/4"
☒ B. Ligações da água quente 3/4"
☒ C. Ligações da água pesada 3/4"
☒ D. Ligações eléctricas
☒ E. Grampo ligações eléctricas
☒ F. Interruptor principal
G. Ventilação
H. Ventilação
☒ I. Ligações do vapor 1/2"
☒ J. Válvula de drenagem
Dados técnicos HF575, IHF575, IHF135, IS135, CHF135, CS135
métrico EUA
| Capacidade (peso seco) Razão [kg/Lit] | ||
| 1:11 52,3 kg 115.30 lb. | ||
| 1:10 57,5 kg 126.77 lb. | ||
| 1:9 63,8 kg 140.65 lb. | ||
| CilIndro | ||
| Diâmetro 980 mm 38.58 inch | ||
| Profundidade 775 mm 30.51 inch | ||
| Volume 575 Lit 20.31 ft ^3 | ||
| Estrutura | ||
| Altura 1920 mm 75.59 inch | ||
| Largura 1200 mm 47.24 inch | ||
| Profundidade 1510 mm 59.45 inch | ||
| Carregamento dianteiro | ||
| Diâmetro de abertura de porta | 500 mm 19.69 inch | |
| Altura por baixo da porta | 638 mm 25.12 inch | |
| Para o centro | 960 mm 37.80 inch | |
| Velocidade | ||
| Lavagem | 10 - 50 tr/min - RPM | |
| Centrifugação | 250 - 800 tr/min - RPM | |
| Factor G | ||
| Centrifugação elevada | 350 | |
| Carga de fundo dinâmica (N/Hz) | ||
| 3900/13 | ||
| Motor (Trifásico) | ||
| 4p. 1470 tr/min | 7,5 kW / 10,05 HP | |
| Válvula de drenagem | ||
| 3" | ||
| Fornecimento de água | ||
| Água quente, doce, pesada | 4x3/4" | |
| Ligação do vapor | ||
| Ligação do vapor | 1/2" | |
| Aquecimento | ||
| Eléctrico 230/400 V | 27 kW | |
| Eléctrico 400V | 27 kW - 36 kW | |
| Vapor | 6 bar | |
| Água quente (sem aquecimento adicional) | X | |
| Água quente (com aquecimento adicional) | X | |
| Dimensões da embalagem | ||
| (A x L x P) mm - polegadas | 2130x1300x1630 mm - 83.86x51.18x64.17 inch | |
| Peso | ||
| Líquido | 1787 kg | |
| Bruto | 1887 kg | |
☒ A. Ligações da água doce 3/4"
☒ B. Ligações da água quente 3/4"
☒ C. Ligações da água pesada 3/4"
☒ D. Ligações eléctricas
☒ E. Grampo ligações eléctricas
☒ F. Interruptor principal
G. Ventilação
H. Ventilação
☒ I. Ligações do vapor 1/2"
☒ J. Válvula de drenagem
Dados técnicos HF730, IHF730, IHF165, IS165, CHF165, CS165
métrico EUA
| Capacidade (peso seco) Razão [kg/Lit] | ||
| 1:11 66,4 kg 146.39 lb. | ||
| 1:10 73 kg 160.94 lb. | ||
| 1:9 81,1 kg 178.79 lb. | ||
| CilIndro | ||
| Diâmetro 1095 mm 43.11 inch | ||
| Profundidade 775 mm 30.51 inch | ||
| Volume 730 Lit 25.78 ft ^3 | ||
| Estrutura | ||
| Altura 2100 mm 82.68 inch | ||
| Largura 1300 mm 51.18 inch | ||
| Profundidade | 1628 mm 64.09 inch | |
| Carregamento dianteiro | ||
| Diâmetro de abertura de porta | 622 mm 24.49 inch | |
| Altura por baixo da porta | 603 mm 23.74 inch | |
| Para o centro 992,5 mm | 39.07 inch | |
| Velocidade | ||
| Lavagem | 10 - 50 tr/min - RPM | |
| Centrifugação | 250 - 750 tr/min - RPM | |
| Factor G | ||
| Centrifugação elevada | 350 | |
| Carga de fundo dinâmica (N/Hz) | ||
| 4960/13 | ||
| Motor (Trifásico) | ||
| 4p. 1470 tr/min 11 kW / 15 HP | ||
| Válvula de drenagem | ||
| 2x3" | ||
| Fornecimento de água | ||
| Água quente, doce, pesada 1x3/4" + 3x1" | ||
| Ligação do vapor | ||
| Ligação do vapor | 3/4" | |
| Aquecimento | ||
| Eléctrico 230/400 V | 27 kW | |
| Eléctrico 400V | 27 kW - 36 kW | |
| Vapor | 6 bar | |
| Água quente (sem aquecimento adicional) | X | |
| Água quente (com aquecimento adicional) | X | |
| Dimensões da embalagem | ||
| (A x L x P) mm - polegadas | 2250x1400x1800 mm - 88.58x55.12x70.87 inch | |
| Peso | ||
| Líquido | 2250 kg | |
| Bruto | 2350 kg | |
☒ A. Ligações da água doce 3/4"
☒ B. Ligações da água doce 1"
☒ C. Ligações da água quente 1"
☒ D. Ligações da água pesada 1"
☒ E. Ligações eléctricas
☒ F. Grampo ligações eléctricas
☒ G. Interruptor principal
H. Ventilação
I. Ventilação
☒ J. Ligações do vapor 3/4"
K. Válvula de drenagem
Dados técnicos HF900, IHF900
métrico EUA
| Capacidade (peso seco) Razão [kg/Lit] | ||
| 1:11 81,8 kg 180.34 lb. | ||
| 1:10 90 kg 198.42 lb. | ||
| 1:9 100 kg 220.46 lb. | ||
| CilIndro | ||
| Diâmetro 1095 mm 43.11 inch | ||
| Profundidade 957 mm 37.68 inch | ||
| Volume 900 Lit 31.78 ft ^3 | ||
| Estrutura | ||
| Altura 2100 mm 82.68 inch | ||
| Largura | 1300 mm 51.18 inch | |
| Profundidade | 1808 mm 71.18 inch | |
| Carregamento dianteiro | ||
| Diâmetro de abertura de porta | 622 mm 24.49 inch | |
| Altura por baixo da porta | 603 mm 23.74 inch | |
| Para o centro 992,5 mm | 39.07 inch | |
| Velocidade | ||
| Lavagem | 10 - 50 tr/min - RPM | |
| Centrifugação | 250 - 750 tr/min - RPM | |
| Factor G | ||
| Centrifugação elevada | 350 | |
| Carga de fundo dinâmica (N/Hz) | ||
| 6100/13 | ||
| Motor (Trifásico) | ||
| 4p. 1470 tr/min | 15 kW / 20 HP | |
| Válvula de drenagem | ||
| 2x3" | ||
| Fornecimento de água | ||
| Água quente, doce, pesada 1x3/4" + 3x1" | ||
| Ligação do vapor | ||
| Ligação do vapor | 3/4" | |
| Aquecimento | ||
| Eléctrico 230/400 V | 27 kW | |
| Eléctrico 400V | 27 kW - 36 kW | |
| Vapor | 6 bar | |
| Água quente (sem aquecimento adicional) | X | |
| Água quente (com aquecimento adicional) | X | |
| Dimensões da embalagem | ||
| (A x L x P) mm - polegadas | 2250x1630x2100 mm - 88.58x64.17x82.68 inch | |
| Peso | ||
| Líquido | 2900 kg | |
| Bruto | 3000 kg | |
Dimensões HF900, IHF900
Legenda: métrico mm [polegadas]
☒ B. Ligações da água doce 1"
☒ C. Ligações da água quente 1"
☒ D. Ligações da água pesada 1"
☒ E. Ligações eléctricas
☒ F. Grampo ligações eléctricas
☒ G. Interruptor principal
H. Ventilação
I. Ventilação
☒ J. Ligações do vapor 3/4"
K. Válvula de drenagem
Certifique-se de que a máquina é instalada numa superfície elevada suficientemente forte e de que existe o espaço suficiente para se proceder aos trabalhos de inspecção e de manutenção. Nunca deixe que o espaço para inspecção e manutenção fiquem bloqueados.
Superfície
A máquina tem de ser colocada numa superfície sólida e plana (base metálica, betão ou terra solo sólido). Ao utilizar uma base metálica ou com máquinas com aquecimento de vapor, a máquina tem ser fixada nas 4 localizações fornecidas (A) (Consulte a Label 1) na base. (Consulte Localização dos Orifícios dos Parafusos de Fixação). A base não pode superar 203 mm - 8 polegadas de alto.
A máquina tem de estar totalmente nivelada. Para uma fácil manutenção, recomenda-se que se mantenha uma distância mínima de 600 mm - 23.62 polegadas entre a parede e a parte traseira da máquina.
Se estiverem colocadas várias máquinas umas ao lado das outras, deverá haver uma distância de 30 mm - 1.18 polegadas entre cada uma.
Remoção da segurança de transporte
Para evitar danos durante o transporte, a máquina foi equipada com quatro suportes vermelhos de transporte de forma a eliminar todos os possíveis movimentos do tubo.
Após a máquina ter sido colocada num plano superior, retire o painel traseiro e remova estes suportes de transporte. (Consulte a Label 2)
Importante
A máquina nunca deve ser utilizada antes de se remover estes suportes de transporte. Se a máquina necessita de ser movida da localização onde se encontra instalada, primeiro volte a colocar os quatro suportes vermelhos de transporte.
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF455, IHF455, IHF100, IS100, CHF100, CS100
Legenda: métrico mm [polegadas]
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF575, IHF575, IHF135, IS135, CHF135, CS135
Legenda: métrico mm [polegadas]
Localização dos Orifícios dos Parafusos de Fixação para as máquinas, HF730, IHF730, IHF165, IS165, CHF165, CS165
Legenda: métrico mm [polegadas]
Legenda: métrico mm [polegadas]
A máquina é fornecida com tubos flexíveis com ligações de 3/4" (HF 455 (100) - 575 (135)) e com ligações de 1x3/4" + 3x1" (HF 730 (165) - 900). Estes tubos flexíveis encaixam nas válvulas de admissão da água da máquina e nas principais torneiras de admissão de água. Todas as válvulas de admissão têm de ser ligadas. Para garantir um óptimo funcionamento das válvulas de admissão de água, a pressão da água na admissão deve ser entre 3 e 5 bar (40 e 80 psi). Se a pressão é demasiada baixa, o tempo do ciclo irá aumentar consideravelmente.
Capacidade admissão de água por minuto (gal. / litro): 7.93 + 13.2 / 30 + 50.
No caso de máquinas alimentadas por caldeira, um mínimo de água quente de 90°C - 194°F deve estar disponível por unidade. (Consulte a Tabela 1)
| MODELO | Capacidade mínima | |
| métrico E | UA | |
| Para a HF455, IHF455, IHF100, IS100, CHF100, CS100 | 350 l. 12 | .36 ft ^3 |
| Para a HF575, IHF575, IHF135, IS135, CHF135, CS135 | 445 l. 15 | .72 ft ^3 |
| Para a HF730, IHF730, IHF165, IS165, CHF165, CS165 | 566 l. 19 | .99 ft ^3 |
| Para a HF900, IHF900, CHF900 566 l. 19.99 ft ^3 | ||
Tabela 1
Drenagem da água
A máquina está equipada com uma válvula de drenagem com um diâmetro exterior de 3" (80 mm) para HF 455 (100) - 575 (135) e com um diâmetro exterior de 2x3" (2x80 mm) para HF 730 (165) - 900. Esta válvula de drenagem deve ser ligada ao dreno através do cotovelo que é fornecido com a máquina.
☒ O diâmetro do dreno principal deve ser ajustado de acordo com o fluxo de água e com o número de máquinas. Este deve ser suficiente para se utilizar no mínimo 160 l/min. - 42.26 gal./min por máquina.
É necessário ligar o dreno principal, pelo menos num dos lados, a um travão aerodinâmico aberto para permitir a ventilação.
Quando a drenagem principal não tiver sido suficientemente desodorizada, todas as máquinas devem ser instaladas separadamente com um desodorizante.
Instalação eléctrica
Importante
As classificações eléctricas estão sujeitas a alterações. Consulte a impressão da placa de série para obter as informações sobre as classificações eléctricas específicas da sua máquina.
 | AVISO |
| Tensão Perigosa. Pode causar choque, queimadura ou morte. Antes de efectuar qualquer trabalho na máquina ou à volta da transmissão inversa de CA, aguarde dois minutos e ligue então depois o equipamento. | |
 | AVISO |
| Tensão Perigosa. Pode causar choque, queimadura ou morte. Verifique se um cabo à terra de uma ligação à terra comprovada se encontra ligado a um terminal junto de um bloco de potência de entrada nesta máquina. | |
A unidade de inversão de CA necessita de uma fonte de alimentação sem picos de tensão. Se um transformador ou gerador estiver ligado à fonte de fonte de alimentação do edifício, instale sempre na máquina uma linha de reactores antes das ligações do bloco do terminal. Deverá ser utilizado um voltímetro para se medir a tensão de entrada. A empresa local de fornecimento energético do cliente pode disponibilizar este equipamento.
Se a tensão de entrada estiver acima dos 240V para uma unidade de 220V ou acima dos 480V para uma unidade de 400V, solicite à empresa energética para reduzir a tensão. Como alternativa, encontra-se disponível a partir do distribuidor um conjunto transformador redutor.
A unidade de CA fornece uma protecção de sobrecarga para o mecanismo de accionamento. Contudo um disjuntor trifásico ou monofásico separado tem de ser instalado para se obter uma protecção total contra uma sobrecarga eléctrica. Isto evitará a danificação do motor ao desligar-se todos aos conectores se um se perder acidentalmente. Verifique a placa de dados na parte traseira da máquina ou consulte desde a Tabela 2 à 5 para obter informações sobre os requisitos do disjuntor.
IMPORTANTE: NÃO utilize fusíveis em vez de um disjuntor.
Para instalações nos Estados Unidos da América ou no Canadá, tem de ser fornecida uma protecção do circuito de derivação de acordo com os Códigos Locais e Nacionais. O disjuntor de derivação tem de ser de tipo inverso ou de disparo instantâneo de acordo com os valores fornecidos nas especificações técnicas para cada máquina. Utilize um disjuntor do tipo mínimo de corrente interrompida de 10kA.
| ADVERTÊNCIA |
| Não utilize um conversor de fase ou tensão em máquinas de velocidade variável. |
A máquina de lavar e secar roupa deve ser ligada a um circuito individual de derivação que não seja partilhado com a iluminação ou outro equipamento.
A ligação deve ser protegida com um tubo flexível aprovado ou impermeável com condutores adequados de dimensão correcta, instalados de acordo com o Código Eléctrico Nacional ou outros códigos aplicáveis. A ligação tem de ser efectuada por um electricista qualificado utilizando um esquema de ligações eléctricas fornecido com a máquina ou de acordo com as normas Europeias aceites para o equipamento aprovado pela CE.
Utilize os tamanhos de fio indicados nas tabelas 2 à 5 para funcionamentos até 50 pés.
Utilize um tamanho acima para funcionamentos de 50 a 100 pés. Utilize dois tamanhos acima para funcionamentos superiores a 100 pés.
Para um funcionamento adequado e com segurança pessoal, a máquina de lavar e secar roupa tem de estar ligada à terra de acordo com as normais locais e regionais. Se estas normas não se encontrarem disponíveis, a ligação à terra tem de estar em conformidade com o Código Eléctrico Nacional, artigo 250-95. A ligação à terra tem de ser efectuada a um terra comprovado, não a um tubo de água, tubo de gás ou outro tubo metálico. Forneça as ligações equipotenciais necessárias de acordo com as prescrições eléctricas.
INSTRUÇÕES DE LIGAÇÃO À TERRA
Este equipamento tem de ser ligado a um sistema metálico de ligações à terra permanente; ou um equipamento condutor de ligação à terra tem de ser colocado em funcionamento em conjunto com os condutores de circuito e ligado ao terminal terra do equipamento ou fio na máquina.
IMPORTANTE: A Garantia da Alliance Laundry Systems não abrange componentes que avariem devido a uma tensão de entrada incorrecta.
Principais ligações eléctricas
Etiqueta da ligação:
As ligações eléctricas da máquina são efectuadas na parte traseira da máquina. O método recomendado é constituído por três ou quatro cabos condutores (Consulte o capítulo das especi cações eléctricas para obter informações sobre os requisitos mínimos dos cabos, siga os códigos locais no caso de estes excederem os requisitos). O número de condutores neste cabo e os pontos de ligação adequados para os os do cabo devem ser determinados tanto pelos requisitos eléctricos como pelos requisitos da máquina. Todas as máquinas têm de ter um o terra e estar correctamente ligado à terra. O o terra tem de estar isolado com uma cor amarela/verde. Este o encontra-se, normalmente, dentro do cabo de alimentação, mas também pode ser um o separado que se encontra ao lado do cabo de alimentação se tiver a dimensão adequada.
Nunca coloque em funcionamento uma máquina que não tenha um o terra. Este o terra tem de ser ligado ao terminal terra da máquina que se encontra junto ao interruptor principal. Este terminal está identi cado com o símbolo internacional "protective earth" ("ligação à terra de protecção") e as letras "PE". A falha na ligação deste o terra pode provocar uma condição de insegurança da máquina conduzindo a danos na máquina e/ou ferimentos ou morte do operador. A extremidade deste o tem de ser ligada à terra.
Ligações do Cabo de Alimentação da Máquina:
Retire a cobertura do interruptor principal na parte traseira da máquina (consulte o capítulo das dimensões da peça (F)). Passe o cabo de alimentação pela passagem da estrutura localizado directamente por baixo da cobertura. Antes da instalação, adquira e instale um punho de o para segurar o cabo no sítio. Nunca se utilize as ligações eléctricas como meio para segurar cabos. Dê alguma folga a este cabo na parte exterior da máquina para que este que solto, caindo entre o disjuntor da fonte de alimentação e a passagem que a máquina possui. Ligue os os do cabo de alimentação como referido abaixo. O o terra é sempre o primeiro a ser ligado e o último a ser desligado.
Ligação com base na fonte de alimentação e projecto da máquina (tensão/frequência):
Con guração 50 ou 60 Hertz, PE + 3 ou 4 os, Trifásica, 440-480 Volts (Designada: Tensão N)
Com fonte de alimentação de: 440-480 Volts, Trifásica, 3 os, após ligar o o terra PE amarelo/verde, ligue um o a cada um dos terminais da parte inferior do interruptor contactor de alimentação marcado com: "L1,L2,L3". Quando esta fonte de alimentação tiver quatro os, ligue este quarto o, identi cado como o neutro, ao terminal da parte inferior do contactor auxiliar no interruptor contactor de alimentação marcado como: "N". Ligue os restantes os de alimentação, como primeiramente referido.
Con guração 50 ou 60 Hertz, PE + 3 ou 4 os, Trifásica, 380-415 Volts (Designada: Tensão P)
Com fonte de alimentação de: 380-415 Volts, Trifásica, 4 os, após ligar o o terra PE amarelo / verde, siga as indicações do sistema de quatro os para a con guração de 440-480 Volts.
Configuração 50-60 Hertz, PE + 3 fios, Trifásica, 200-240 Volts (Designada: Tensão Q ou Voltagem X trifásica)
Com fonte de alimentação de: 200-240 Volts, Trifásica, 3 fios, após ligar o fio terra PE amarelo/verde, ligue um fio de alimentação a cada um dos terminais da parte inferior do interruptor contactor de alimentação marcado com: "L1,L2,L3".
50 Hertz, PE + 2 fios, Monofásica, 200-240 volts (designada de Monofásica, tensão X50 Hz)
Com fonte de alimentação de: 200-240 Volts, Monofásica, 2 fios, 50Hz, após ligar o fio terra PE amarelo/verde, ligue o fio de alimentação ao terminal da parte inferior do interruptor contactor de alimentação e ao outro fio, identificado com sendo o fio neutro, da parte inferior do terminal do contactor auxiliar no interruptor contactor de alimentação marcado como: "N".
60 Hertz, PE + 2 fios, Monofásica, 200-240 volts (designada de Monofásica, tensão X 60 Hz)
Com fonte de alimentação de: 200-240 Volts, Monofásica, 2 fios, 60Hz, após ligar o fio terra PE amarelo / verde, ligue um fio de alimentação ao "L1" e ao fio de alimentação "L2" da parte inferior dos terminais do interruptor contactor de alimentação.
☑ Após a ligação, verifique a direcção da centrifugação. O cilindro deve efectuar a rotação no sentido dos ponteiros do relógio.
A direcção errada da centrifugação pode danificar o motor, podendo também fazer com que a água saia do dispensador de detergente.
☑ No caso de se verificar a direcção errada da centrifugação: comute os terminais do circuito do motor "R" e "S" do cabo de ligação ou altere a ligação no bloco do terminal comutando os fios L1 e L2.
| AVISO | |
| A máquina de lavar e secar roupa deve ser ligada a um circuito individual de derivação que não seja partilhado com a iluminação ou outro equipamento. | |
Especificações eléctricas HF455, IHF455, IHF100, IS100, CHF100, CS100
| 455 litros / 100 libras | ||||||||||
| Designação tensão | Alimentada por Caldeira/ Calor do Vapor | Calor Eléctrico | ||||||||
| Código | Tensão | Ciclole | Fase | Fio | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 |
| C 3 | 80-415 50/ | 60 3 3+N | +PE | 14,8 20 (25) | 12/4 | 48 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 51 - 27 kW (415 V) | ||||||||||
| 52 - 30 kW (380 V) | 70 (63) 8/10 | |||||||||
| 56 - 30 kW (415 V) | ||||||||||
| 61 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 66 - 36 kW (415 V) | ||||||||||
| N 4 | 40-480 50/ | 60 3 3+P | PE 14,8 | 20 (25) 12/4 | 36 - 27 kW (440 V) | 50 (63) 8/10 | ||||
| 39 - 27 kW (480V) | ||||||||||
| 40 - 30 kW (440 V) | 60 (63) 8/10 | |||||||||
| 43 - 30 kW (480 V) | ||||||||||
| P 3 | 80-415 50/ | 60 3 3+N | +PE | 14,8 20 (25) | 12/4 | 48 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 51 - 27 kW (415 V) | ||||||||||
| 380-415 50/ | 60 3 3+P | +PE | 14,8 20 (25) | 12/4 | 52 - 30 kW (380 V) | 70 (63) 8/10 | ||||
| 56 - 30 kW (415 V) | ||||||||||
| 61 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 66 - 36 kW (415 V) | ||||||||||
| Q 2 | 200-240 50/ | 60 3 3+P | PE 21,4 | 30 (32) 10/6 | 66 - 27 kW (208 V) | 90 (80) 6/16 | ||||
| 75 - 27 kW (240 V) | ||||||||||
Tabela 2
| AVISO | |
| A máquina de lavar e secar roupa deve ser ligada a um circuito individual de derivação que não seja partilhado com a iluminação ou outro equipamento. | |
Especificações eléctricas HF575, IHF575, IHF135, IS135, CHF135, CS135
| 575 litros / 135 libras | ||||||||||
| Designação tensão | Alimentada por Caldeira/ Calor do Vapor | Calor Eléctrico | ||||||||
| Código | Tensão | Ciclole | Fase | Fio | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 |
| C 3 | 80-415 50 | 60 3 3+N | +PE | 15,9 20 (25) | 12/4 | 48 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 52 - 27 kW (415 V) | ||||||||||
| 53 - 30 kW (380 V) | 70 (63) 8/10 | |||||||||
| 57 - 30 kW (415 V) | ||||||||||
| 62 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 67 - 36 kW (415 V) | ||||||||||
| N 4 | 40-480 50 | 60 3 3+P | E 15,9 | 20 (25) | 12/4 | 37 - 27 kW (440 V) | 50 (63) 8/10 | |||
| 40 - 27 kW (480V) | ||||||||||
| 40 - 30 kW (440 V) | 60 (63) 8/10 | |||||||||
| 43 - 30 kW (480 V) | ||||||||||
| P 3 | 80-415 50 | 60 3 3+N | +PE | 15,9 20 (25) | 12/4 | 48 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 52 - 27 kW (415 V) | ||||||||||
| 60 3 3+P | +PE | 15,9 20 (25) | 12/4 | 53 - 30 kW (380 V) | 70 (63) 8/10 | |||||
| 57 - 30 kW (415 V) | ||||||||||
| 62 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 67 - 36 kW (415 V) | 66 - 27 kW (208 V) | 90 (80) 6/16 | ||||||||
| Q 2 | 00-240 50 | 60 3 3+P | E 25,5 | 40 (32) | 10/6 | 75 - 27 kW (240 V) | 90 (80) 6/16 | |||
Tabela 3
| AVISO | |
| A máquina de lavar e secar roupa deve ser ligada a um circuito individual de derivação que não seja partilhado com a iluminação ou outro equipamento. | |
Especificações eléctricas HF730, IHF730, IHF165, IS165, CHF165, CS165
| 730 litros / 165 libras | ||||||||||
| Designação tensão | Alimentada por Caldeira/ Calor do Vapor | Calor Eléctrico | ||||||||
| Código | Tensão | Ciclole | Fase | Fio | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 | Potência da Carga | DisjuntorRecomendado US (Non-US) | AWG/mm2 |
| C 3 | 80-415 50/ | 60 3 3+N | +PE | 16,2 25 (25) | 12/4 | 49 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 53 - 27 kW (415 V) | ||||||||||
| 53 - 30 kW (380 V) | 70 (63) 8/10 | |||||||||
| 58 - 30 kW (415 V) | ||||||||||
| 62 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 68 - 36 kW (415 V) | ||||||||||
| N 4 | 40-480 50/ | 60 3 3+P | PE 16,2 | 25 (25) 12/4 | 38 - 27 kW (440 V) | 50 (63) 8/10 | ||||
| 40 - 27 kW (480V) | ||||||||||
| 41 - 30 kW (440 V) | 60 (63) 8/10 | |||||||||
| 44 - 30 kW (480 V) | ||||||||||
| P 3 | 80-415 50/ | 60 3 3+N | +PE | 16,2 25 (25) | 12/4 | 49 - 27 kW (380 V) | 70 (63) 8/10 | |||
| 53 - 27 kW (415 V) | ||||||||||
| 380-415 50/ | 60 3 3+P | +PE | 16,2 25 (25) | 12/4 | 53 - 30 kW (380 V) | 70 (63) 8/10 | ||||
| 58 - 30 kW (415 V) | ||||||||||
| 62 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 68 - 36 kW (415 V) | ||||||||||
| Q 2 | 200-240 50/ | 60 3 3+P | PE 25,5 | 40 (32) 10/6 | 66 - 27 kW (208 V) | 90 (80) 6/16 | ||||
| 75 - 27 kW (240 V) | ||||||||||
Tabela 4
| AVISO | |
| A máquina de lavar e secar roupa deve ser ligada a um circuito individual de derivação que não seja partilhado com a iluminação ou outro equipamento. | |
Especificações eléctricas HF900, IHF900
| 900 litros / 200 libras | ||||||||||
| Designação tensão | Alimentada por Caldeira/ Calor do Vapor | Calor Eléctrico | ||||||||
| Código | Tensão | Ciclole | Fase | Fio | Potência da Carga | Disjuntor Recomendado US (Non-US) | AWG/mm2 | Potência da Carga | Disjuntor Recomendado US (Non-US) | AWG/mm2 |
| C 380-415 50/ | 60 3 3+N | +PE | 18,5 25 (25) | 12/4 | 50 - 27 kW (380 V) | 70 (63) 8/10 | ||||
| 54 - 27 kW (415 V) | ||||||||||
| 54 - 30 kW (380 V) | 70 (63) 8/10 | |||||||||
| 59 - 30 kW (415 V) | ||||||||||
| 63 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 69 - 36 kW (415 V) | ||||||||||
| N 440-480 50/ | 60 3 3+PE | 18,5 | 25 (25) | 12/4 | 39 - 27 kW (440 V) | 50 (63) 8/10 | ||||
| 41 - 27 kW (480V) | ||||||||||
| 42 - 30 kW (440 V) | 60 (63) 8/10 | |||||||||
| 45 - 30 kW (480 V) | ||||||||||
| P 380-415 50/ | 60 3 3+N | +PE | 18,5 25 (25) | 12/4 | 50 - 27 kW (380 V) | 70 (63) 8/10 | ||||
| 54 - 27 kW (415 V) | ||||||||||
| 60 3 3+N | +PE | 18,5 25 (25) | 12/4 | 54 - 30 kW (380 V) | 70 (63) 8/10 | |||||
| 59 - 30 kW (415 V) | ||||||||||
| 63 - 36 kW (380 V) | 90 (80) 6/16 | |||||||||
| 69 - 36 kW (415 V) | ||||||||||
| Q 200-240 50/ | 60 3 3+PE | 32 | 40 (32) | 10/6 | 67 - 27 kW (208 V) | 90 (80) 6/16 | ||||
| 76 - 27 kW (240 V) | ||||||||||
Tabela 5
A caixa do rolamento da máquina está equipada com um dispositivo de lubrificação (A) que lubrifica automaticamente o rolamento durante um ano. Contra entrega da máquina, este lubrificante não foi utilizado.
Para isso, coloque o parafuso correspondente (B) na abertura prevista do lubrificante. (Consulte a Label 4)
Ignorar esta instrução irá causar inevitavelmente danos nos rolamentos! A garantia não é válida se os rolamentos não estiverem lubrificados.
Ligação do detergente líquido (opção)
Ligação dos tubos flexíveis do detergente líquido
A ligação de detergente líquido é composta por 8 ligações para o detergente líquido (consulte a Label 5).
A abertura central é usada para a ventilação.
| AVISO | |
| Químicos Perigosos. Podem causar lesões nos olhos e na pele.Use protecção para os olhos e para as mãos quando lidar comquímicos; evite sempre o contacto directo com químicos puros.Antes de manusear produtos químicos, leia as instruções dofabricante relativamente a contactos acidentais. Assegure ofácil acesso a um local para lavar os olhos e a um chuveiro deemergência. Verifique regularmente se existem fugas de químicos. | |
| ADVERTÊNCIA |
| Perfure as fichas e os bocais antes de efectuar a ligação do tubo de alimentação. Se esta instrução não for cumprida, poderá causar uma acumulação de pressão e um risco de ruptura do tubo. |
Ligação eléctrica das bombas do detergente líquido
Nas máquinas equipadas com uma ligação de detergente líquido, ligue os fios directamente na placa de impressão junto da ligação ao fio terra (opção). Efectue a ligação conforme indicado no esquema de ligações eléctricas.
Os dois conectores à direita fornecem uma tensão de 220V \~ (máx. 4A) que pode ser aplicada para accionar bombas de detergente de 220V \~ bombas de detergente. Se for necessária uma potência superior a 4A, terá de se utilizar uma tensão externa. Foram fornecidas 6 ligações, uma das quais (S6) pode ser utilizada para accionar uma bomba para lavagem de roupa impermeável (por exemplo, para casacos impermeáveis, etc.). (Consulte a Label 6)
Label 6
Os 220V podem ser transformados noutros valores para accionar outros tipos de bombas de detergente.
Exemplo: bombas de 24V \~. (Consulte a Label 7)
Label 7
Além disso, podem combinar-se bombas com diferentes tensões de funcionamento.
Exemplo: 5 bombas de 220V \~ e 1 bomba de 24V \~. (Consulte a Label 8)
Label 8
Com uma tensão externa de 24V DC (Consulte a Label 9)
Label 9
Ligação de um painel de funcionamento central para máquina de moedas (opção)
| AVISO | |
| Para reduzir o risco de choque eléctrico, desligue este equipamento da fonte de alimentação antes de tentar efectuar qualquer trabalho de manutenção. Comutar os controlos para a posição OFF (desligado) não desliga este equipamento da fonte de alimentação. | |
Na parte traseira acima dos conectores principais, irá encontrar uma placa de impressão, à qual pode ser ligado o painel de funcionamento central para máquinas de moedas.
Os conectores direitos formam um contacto de saída livre potencial como resultado do que o painel de funcionamento central detecta quando a máquina está activada ou não.
Os conectores esquerdos recebem o sinal, através do qual é seleccionada uma máquina através do painel de funcionamento.
Existem 3 variações possíveis de acordo com a voltagem de saída do painel de funcionamento. (Consulte as Labels 10, 11 e 12)
Se uma máquina estiver equipada com este tipo de placa de impressão ou se tiver sido integrada uma placa de impressão, a resistência do ciclo do contacto (A) poderá já não estar presente na placa de impressão principal. (Consulte a Label 13)
Quando esta resistência está presente, deve ser retirada da placa de impressão principal.
| AVISO | |
| Nunca toque nos tubos, nas ligações ou nos componentes internos ou externos do vapor. Estas superfícies poderão estar extremamente quentes e irão causar queimaduras graves. O vapor deve ser desligado e deve-se deixar arrefecer o tubo, as ligações e os componentes antes de se tocar no tubo. | |
As máquinas com aquecimento a vapor devem ter uma válvula de vapor entre a instalação do vapor e a máquina.
- Tubo do vapor
- Válvula de corte do vapor
- Acoplamento do tubo
- Filtro do vapor
- Válvula magnética do vapor
- Curva MF
- Tubo do vapor com um acoplamento de tubo adequado
| Informações do Fornecimento de Vapor | ||||||
| MODELO | Ligação da admissão de vapor, pol | Número de admissões de vapor | Pressão recomendada, bar | Pressão recomendada, psi | Pressão máxima, bar | Pressão máxima, psi |
| Para a HF455, IHF455, IHF100, IS100, CHF100, CS100 | 1/2 1 | 2.0 - 5.5 | 30 - 80 | 5.5 80 | ||
| Para a HF575, IHF575, IHF135, IS135, CHF135, CS135 | 1/2 1 | 2.0 - 5.5 | 30 - 80 | 5.5 80 | ||
| Para a HF730, IHF730, IHF165, IS165, CHF165, CS165 | 3/4 1 | 2.0 - 5.5 | 30 - 80 | 5.5 80 | ||
| Para a HF900, IHF900 3/4 1 2.0 - 5.5 30 - 80 5.5 80 | ||||||
Tabela 6
Ligações internas do aquecimento eléctrico
1 AC
| Aquecimento | R5 |
| 3kw LC1D0901 |
Tabela 7
3 AC
| Aquecimento 3x230V R5 3x400V R5 | |||||
| 4,2kw 3x1,4kw | Ver Label 14 | LC1D0901 | Ver Label 15 | LC1D0901 | |
| 6kw 3x2kw | Ver Label 14 | LC1D0901 | Ver Label 15 | LC1D0901 | |
| 9kw 3x3kw | Ver Label 14 | LC1D1810 | Ver Label 15 | LC1D0901 | |
| 12kw 3x4kw | ---- | ---- | Ver Label 14 | LC1D0901 | |
| 12kw 3x2kw | 3x2kw | Ver Label 14Ver Label 14 | LC1D1810LC1D1810 | Ver Label 15 | LC1D1810 |
| 15kw 3x2kw | 3x3kw | Ver Label 14Ver Label 14 | LC1D1810LC1D1810 | Ver Label 15 | LC1D1810 |
| 18kw 3x3kw | 3x3kw | Ver Label 14Ver Label 14 | LC1D1810LC1D1810 | Ver Label 15 | LC1D1810 |
| 21kw 3x3kw | 3x4kw | ---- | ---- Ver Label 15 | Ver Label 14 | LC1D1810LC1D1810 |
| 24kw 3x4kw | 3x4kw | ---- | ---- Ver Label 14 | Ver Label 14 | LC1D1810LC1D1810 |
| 27kw 3x3kw | 3x3kw3x3kw | Ver Label 14Ver Label 14Ver Label 14 | LC1D1810LC1D1810LC1D1810 | Ver Label 15Ver Label 15Ver Label 15 | LC1D1810LC1D1810LC1D1810 |
| 36kw 3x4kw | 3x4kw3x4kw | ---- | ---- | Ver Label 14Ver Label 14Ver Label 14 | LC1D1810LC1D1810LC1D1810 |
Tabela 8
B = Preto Br = Castanho
Gy = Cinzento Bu = Azul
R = Vermelho W = Blanco
Label 14
configuração "Delta"
Label 15
configuração "WYE"
Nota:
Estão disponíveis outras execuções como alternativa.
Interruptor de desequilíbrio
O interruptor de desequilíbrio é montado na parte sólida da máquina. Há uma janela à volta do interruptor de desequilíbrio que é montada na parte móvel da máquina.
Quando a máquina se desequilibra devido a sobrecarga ou a uma distribuição desigual da roupa, o interruptor de desequilíbrio irá interromper esta acção para evitar danos na máquina.
Importante
Para garantir um bom funcionamento, a sonda deverá estar centrada horizontalmente e verticalmente a 1/3 da parte inferior da janela do interruptor de desequilíbrio (quando o tambor da máquina está vazio).
Abertura da porta em caso de emergência
Para abrir a porta em caso de emergência (falhas, etc.) retire a placa de cobertura de bloqueio (A). Em seguida, introduza uma chave de parafusos, pelo lado esquerdo, atrás do mecanismo de bloqueio (B) e pressione o manípulo preto (C) enquanto abre o puxador da porta.
Antes de abrir a porta, certifique-se de que não há água na tina e o tambor está devidamente parado.
Para reduzir o risco de choque eléctrico, desligue este equipamento da fonte de alimentação antes de tentar efectuar qualquer trabalho de manutenção. Comutar os controlos para a posição "OFF" (desligado) não desliga este equipamento da fonte de alimentação.
Desligue a alimentação antes de começar a ajustar ou inspeccionar a ligação eléctrica e verifique se o indicador do painel de controlo relativo ao transformador de frequência está na posição OFF (desligado). Todos os indivíduos envolvidos na ligação eléctrica ou na inspecção devem aguardar, pelo menos, 10 minutos após a alimentação ser desligada e verificar se não existe qualquer tensão residual com um aparelho de teste de circuitos ou um dispositivo semelhante. O condensador do transformador de frequência ou do filtro EMC mantém uma carga com uma tensão elevada durante algum tempo após a alimentação ser desligada e esta tensão é perigosa.
Fim do dia
Limpe o filtro da unidade de CA:
a. Remova a protecção plástica exterior que contém o filtro.
b. Retire o filtro de espuma da tampa.
c. Lave o filtro com água quente e deixe-o secar ao ar. O filtro pode ser limpo com um aspirador.
Manutenção geral
Limpe regularmente toda a estrutura da máquina e remova todos os vestígios de detergente, etc...
Remova com água quente todos os resíduos de detergente que se encontram no dispensador de detergente.
Limpe o vedante da porta e remova todos os detergentes e outros produtos.
☑ Desligue as ligações principais de água, vapor e energia no final de cada dia. Não altere a definição das torneiras de admissão de água nas máquinas alimentadas por caldeira depois de estas terem sido instaladas.
Recomenda-se que deixe a porta e o dispensador de detergente abertos após a sua utilização para ventilar a máquina.
Verifique diariamente se a função de bloqueio da porta se encontra a funcionar correctamente.
Manutenção periódica
☑ As correias em V dos motores devem ser novamente apertadas dois a três meses após a primeira utilização. Isto é necessário porque estas correias estão sujeitas a uma tensão única quando da primeira utilização. Se não se efectuar este procedimento, a correia começará a deslizar após alguns meses e, algum tempo depois acabará por se partir.
Verifique os filtros de admissão de água, para se certificar de que estes não são bloqueados devido a calcificação.
☒ Verifique a válvula de drenagem quanto a obstruções.
Se uma máquina saltar frequentemente a centrifugação final, verifique se a sonda do interruptor de desequilíbrio ainda se encontra na posição correcta, que é horizontalmente centrada e verticalmente a 1/3 da parte inferior do interior da janela. (Quando o tambor está vazio).
Lubrifique os rolamentos após cada 200 horas de funcionamento ou substitua anualmente o lubrificador automático.
Manutenção anual
Tensão da correia:
☑ Certifique-se de que as correias se encontram em funcionamento no centro da polia do tambor.
Verifique a tensão da correia de acordo com a tabela abaixo apresentada. As medições da tensão da correia devem ser efectuadas o mais próximo possível do centro da extensão da correia (consulte a figura).
1 Deflexão
2 Comprimento
Placa de identificação
Localização da Placa de Identificação
A placa de identificação encontra-se na parte traseira da máquina. Forneça sempre o número do modelo e o número de série da máquina ao encomendar peças ou quando solicitar assistência técnica. Consulte as Labels 17 e 18.
| Type: HF575P | Nr: 07110580147 | ||
| Voltage: 3 ~ 380V 50Hz | Weight: 1787 kg | ||
| Motor: 7.5 kW 20 A | Capacity: 575 L | ||
| Heating: 36 kW 60 A | Dry load: 57 Kg | ||
| Total: 43.50 kW | Drum: 980 mm | ||
| Kinetic energy: 23257N/M | Speed: 800 rpm | ||
| Manufactured in: 2007 | |||
| Water pressure: min. 2,07 max. 5,86 Kg/cm2 min. 20,7 max. 58,6 N/cm2 | IPX4 | ||
| sfc: 741295 | |||
| Alliance International BVBA [Nieuwstraat 146 8560 Wevelgem Belgium Tel: +32 56 41 20 54 Fax: +32 56 41 86 74 www.Ipso.be] |  | ||
Label 17
| Model No: | UX165PVQU70001 | Serial No: | 0710740113 |
| Volts|Hertz: | 208-240|50/60 | Type: | HF730P |
| Phase: | 3 | ||
| Amps: | 20 amps | Capacity: | 165/73 lbs/kg |
| Recommended Circuit Breaker: | 25 amps | Water | 30-85 psi |
| Pressure: | 2.07-5.86 bar | ||
| Interrupt Current: | 10 kA | Max Speed: | 750 rpm |
| Motor: | 15 hp | Net | 3520 lbs |
| 11 kW | Weight: | 5070 kg | |
| Elec Heat: | N/A kW | IPX4 | |
| Steam heat: | N/A psi N/A bar | ||
| Alliance International BVBA Made in Belgium | C 100740 US | ||
 | TEL 1-920-748-3121 www.comlaundry.com | CONFORMS TO ANSI/UL STD 2157 CERTIFIED TO CAN/CSA STD C22.2 NO.169 | |
Label 18
Peças de Substituição
Se necessitar de peças de substituição ou de brochuras, contacte o local de venda da máquina ou entre em contacto com a entidade responsável através dos números telefónicos ou sites web apresentados na placa de identificação.
No caso de ocorrerem avarias e deficiências graves que não pode resolver sozinho, contacte o seu distribuidor.
Distribuidor : Nome:
Morada: ....
Tel.:
Máquina: Tipo:
Programa:
Data de instalação:
Instalada por:......
Frequência e tensão de funcionamento: ....
