ORS 338 X - Congelador Orima - Manual de utilização gratuito

Tipo de Produto	Congelador
Marca	Orima
Modelo	ORS 338 X
Capacidade	338 L
Dimensões (A x L x P)	85 cm x 60 cm x 65 cm
Peso	50 kg
Alimentação	220-240 V, 50 Hz
Classe Energética	A+
Consumo Anual de Energia	280 kWh
Nível de Ruído	42 dB
Classe Climática	SN-T
Capacidade de Congelação	20 kg/24h
Tempo de Armazenamento em Caso de Falha	20 h
Tipo de Descongelação	Manual
Funções Principais	Congelação rápida, controlo de temperatura, termóstato ajustável
Manutenção e Limpeza	Limpe o interior com detergente suave; descongele quando a camada de gelo >5 mm
Características de Segurança	Bloqueio para crianças, alarme de alta temperatura
Peças Sobresselentes e Reparabilidade	Contacte o suporte Orima para peças genuínas; índice de reparabilidade disponível
Cor	Branco
Informações Gerais	Congelador vertical com porta reversível

Perguntas frequentes - ORS 338 X Orima

Como posso definir a temperatura no meu congelador Orima ORS 338 X?

Use o botão do termóstato localizado no interior ou no painel frontal. Rode para um número mais baixo (ex.: 1) para temperaturas mais quentes e números mais altos (ex.: 5) para mais frio. A configuração recomendada para uma congelação adequada é 3-4.

Porque é que o meu congelador está a funcionar constantemente?

Verifique se a porta sela corretamente. Abertura frequente, carga de alimentos quentes ou temperatura ambiente elevada podem fazer o compressor funcionar mais tempo. Certifique-se também de que a definição de temperatura não está demasiado baixa.

Com que frequência devo descongelar o congelador?

Descongele quando a camada de gelo atingir uma espessura de 5-10 mm, geralmente a cada 6-12 meses dependendo do uso. Desligue o aparelho, retire os alimentos e deixe o gelo derreter naturalmente ou use um raspador de plástico.

O que faz a função 'Congelação Rápida'?

A função Congelação Rápida baixa a temperatura rapidamente para congelar alimentos frescos mais rapidamente, preservando nutrientes e textura. Active-a 24 horas antes de adicionar grandes quantidades de alimentos frescos.

Como inverter o sentido de abertura da porta?

Pode inverter a porta desaparafusando as dobradiças e movendo-as para o lado oposto. Consulte o manual de instruções incluído para passos detalhados. Vai precisar de uma chave de fendas e possivelmente de um ajudante.

Que tipo de lâmpada usa o congelador?

O congelador usa uma luz interior LED que é eficiente em termos energéticos e duradoura. Se falhar, contacte o suporte Orima para uma substituição.

Como posso reduzir o consumo de energia?

Coloque o congelador longe de fontes de calor, assegure boa ventilação à volta do condensador, mantenha a porta fechada o máximo possível e descongele regularmente. Além disso, defina a temperatura para os níveis recomendados (3-4).

Onde posso encontrar peças sobresselentes para o meu congelador Orima?

As peças sobresselentes estão disponíveis através do site oficial da Orima ou de centros de assistência autorizados. Use o número de modelo ORS 338 X para encomendar as peças corretas.

O que devo fazer se o congelador parar de refrigerar?

Primeiro, verifique o cabo de alimentação e o disjuntor. Certifique-se de que o termóstato não está definido para '0' ou 'Desligado'. Se ainda assim não refrigerar, contacte um técnico qualificado. O compressor pode precisar de reparação.

Qual é o período de garantia para o Orima ORS 338 X?

A Orima oferece normalmente uma garantia de 2 anos em peças e mão-de-obra. Registe o seu produto no site da Orima para ativar a garantia. Guarde o recibo de compra como prova.

MANUAL DE UTILIZADOR ORS 338 X Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

Obrigado por ter adquirido este produto Orima. Leia atentamente este manual de instruções antes de começar a usar o aparelho.

Atenção:

* Compreenda as instruções antes de usar o aparelho.
* Guarde o manual de instruções para futuras consultas.
* Não será avisado se este manual for alterado devido à constante melhoria do produto.

Avisos

1. Mantenha as aberturas de ventilação, na caixa do aparelho ou na estrutura interna, livres de obstrução.
2. Não utilize dispositivos mecânicos ou outros meios diferentes dos recomendados pelo fabricante para acelerar o processo de descongelação.
3. Não danifique o circuito refrigerante.
4. Não utilize aparelhos eléctricos dentro dos compartimentos de armazenamento de alimentos, a menos que sejam do tipo recomendado pelo fabricante.
5. Desligue o aparelho após o uso e antes de efectuar a manutenção.
6. Este produto não se destina a uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, sem a devida supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
7. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
8. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, representante autorizado ou pessoa qualificada para evitar acidentes.
9. Elimine o seu congelador vertical de acordo com os regulamentos locais por usar gás inflamável e refrigerantes. Retire as portas para evitar que as crianças fiquem presas no interior do aparelho.
10. Desligue a ficha da tomada antes de substituir a lâmpada.

Designação dos componentes

Algumas características e acessórios do congelador que adquiriu podem não coincidir com as ilustrações. Consulte a lista na embalagem do congelador.

Nota: Para obter mais espaço de congelação pode retirar a tampa superior, a prateleira da porta, a máquina de gelo, a caixa armazenamento de gelo e a gaveta de congelação de acordo de acordo com as necessidades, pois não afecta as funções normais do produto.

Preparação antes de usar

Aviso

• Não utilize equipamentos mecânicos ou outros meios para acelerar o processo de descongelação, excepto as soluções recomendadas pelo fabricante.
• Não utilize aparelhos eléctricos dentro das gavetas de alimentos, salvo os recomendados pelo fabricante.
• Os gases R600 e o ciclopentano utilizados, assim como os materiais que compõem o congelador são inflamáveis. Os aparelhos velhos devem ser isolados do fogo e não podem ser queimados.

Congelador novo

• Retire todos os materiais da embalagem antes de usar, incluindo a parte inferior dos suportes de esferovite e cartão do interior do aparelho;
• Use um pano quente e húmido para limpar o interior e exterior do congelador (adicione um pouco de detergente na água morna e depois utilize água limpa para limpar);
• A tomada deve ser com ligação à terra. O fio terra e o fio neutro devem ser distinguidos e não devem ser ligados entre si. Não utilize tomadas múltiplas com outros aparelhos eléctricos;

Transporte e instalação do congelador

Transporte

• Não vire, prense e agite o congelador. Ao mover, o ângulo de inclinação não deve exceder os 45°.
• Ao mover, não faça pressão excessiva na porta ou tampa superior, caso contrário pode deformar.
• Afaste ligeiramente a parte de trás do congelador (menos de 20°) para manter uma curta distância da parede.

Instalação

- Coloque o congelador vertical Orima num local ventilado, fora do alcance de fontes de calor e da luz solar directa. Para evitar a oxidação ou a danificação do isolamento, não o coloque em locais húmidos e molhados.

- O topo do congelador não deve estar a menos de 30cm do armário. A distância entre os lados não deve ser inferior a 10cm, e a distância contra a parede não deve exceder os 7,5cm, proporcionando comodidade para abrir e fechar a porta e dispersar o calor.

- Coloque o aparelho num solo liso e firme (se não for estável, pode regular os pés)

Atenção

Certifique-se de que o cabo não está debaixo do congelador ou de outros artigos.

Antes de ligar o cabo, verifique se a voltagem corresponde à do aparelho.

Utilização correcta do congelador

Certifique-se de que o congelador está instalado correctamente e de forma estável.

Esteja atento a todas as questões de segurança.

1. Ligue à tomada.

Depois de ligar à electricidade, entra em funcionamento.

1. Coloque os alimentos no congelador

Sugestão: depois de funcionar durante algum tempo, o congelador atinge a temperatura de armazenamento ou após a primeira paragem do compressor, coloque a comida para manter a frescura dos alimentos.

Nota: se alterar a temperatura ou colocar novos alimentos, a temperatura no interior das gavetas alcança o equilíbrio após algum tempo, determinado pelo grau de alteração de temperatura, pela temperatura ambiente, a frequência de abertura da porta, a quantidade de alimento entre outros factores.

- Em geral, a temperatura no interior do congelador é inferior a -18°C. Os alimentos que necessitam de um armazenamento a longo prazo devem ser colocados nas gavetas.

- Os alimentos ultracongelados devem ser colocados no congelador logo que possível para não descongelarem.

- Os alimentos quentes devem arrefecer à temperatura ambiente e só depois serem colocados no congelador.

- As frutas e hortaliças não devem ser colocadas no congelador. Não deve colocar recipientes de vidro com líquidos no congelador para não partirem.

- Os alimentos ultracongelados devem ser armazenados por categoria. Os alimentos do mesmo tipo devem ser colocados em conjunto. Assim, pode conservar a energia, reduzindo a frequência de abertura da porta.

Gavetas de congelação

São para alimentos que necessitam de ser congelados. A carne deve ser colocada na gaveta depois de ser convenientemente cortada. Quando tirar o alimento, puxe a gaveta, e depois empurre horizontalmente a prateleira para cima do interior da gaveta e, em seguida, retire o alimento da gaveta.

Nota: Feche a porta depois de usar o congelador.

Introdução de funções

1. Botões

A. Congelação rápida: para um congelar rápido
B. Ligar/desligar: ligar ou desligar o congelador
C. ∧: aumentar a temperatura /: regular o tempo da congelação rápida
D. v: diminuir a temperatura /: regular o tempo da congelação rápida

2. Designação das funções do visor

1、Dígitos de indicação de temperatura

2、Temperatura (°C)

3、Congelação rápida

3. Visor

• Ligar pela primeira vez: todos os indicadores acendem durante três segundos, e soa o alarme de início. A temperatura padrão pré-definida é de 18°C.
• Visor normal de funcionamento:

Local do indicador de temperatura: quando há uma falha, mostra os códigos de erro por turno numa ordem de prioridade; se não houver erros, mostra a temperatura ajustada.

- Visor de controlo:

1. Numa situação normal, não acende mais após trinta segundos sem abertura da porta ou sem accionar os botões de funcionamento;
2. Quando a porta está aberta, o visor está sempre ligado e desliga trinta segundos depois de fechar a porta.
   3、Quando há uma falha e aparece "Código de falha", o visor acende por um tempo e depois desliga após trinta segundos (se o alarme tocar por um longo período de tempo, pressione qualquer tecla para cancelar o alarme);

4. Funcionamento

- Ligar e desligar

Sob o modo iniciar, pressione e segure o botão ON/OFF (botão B) durante três segundos, toca o alarme de início e o sistema desliga imediatamente; Sob o modo desligar, pressione e segure o botão ON/OFF (botão B) durante três segundos, toca o alarme de início e o sistema liga imediatamente; Pressione o botão ligar/desligar durante três segundos para desligar o sistema e o visor desliga. Salvo o botão ligar/desligar (botão B), as outras teclas não respondem, e o compressor, aquecedor de descongelação, a luz da porta e outras cargas param imediatamente; Pressione a tecla ligar/desligar durante três segundos para iniciar o sistema. Antes de começar, se o sistema estiver no modo de congelação rápida, o visor exibe -24º C no modo congelação rápida, ou, caso contrário, o visor indica a temperatura no interior do congelador (marcada da última vez) e todas as cargas serão executadas de acordo com as definições antes de desligar.

Todas as funções a seguir devem ser executadas no estado ligado.

- Definição do modo congelação rápida

Quando o sistema não estiver no modo de congelação rápida, pressione e segure o botão congelação rápida (botão A) durante três segundos para iniciar esta função e acende o indicador luminoso, e o visor mostra o tempo padrão da congelação rápida (6 horas). Pressione os botões reguladores de temperatura ∧ (botão C) ou ∨ (botão D) para alterar o tempo da congelação. Uma mudança precisa de 6 horas. O tempo de ajuste é de 6 horas a 48 horas. Se não pressionar qualquer tecla em cinco segundos, a configuração tem efeito automaticamente e mostra "-24°C"; dentro de cinco segundos, pode pressionar a tecla de congelação rápida (botão A) manualmente para confirmar. Então, o congelador funciona sob a modalidade de congelação rápida.

Nota: A capacidade de congelação marcada na etiqueta de classificação é o resultado do teste do modo congelação rápida (mencionado acima) em 48 horas.

- Sair do modo congelação rápida

Depois do modo congelação rápida terminar e tiver atingido o tempo prédefinido para congelação rápida, pressione e segure o botão congelação rápida (botão A) durante três segundos ou mude a temperatura pressionando determinados botões para sair do modo congelação rápida e, em seguida, este indicador não acende mais. Depois de sair do modo de congelação rápida, a temperatura será executada no modo definido anteriormente.

Nota: se for desligado ou se houver uma falha de energia quando o modo de congelação rápida está em funcionamento, este modo continua depois de retomar a energia.

Pressione os botões reguladores da temperatura ∧ (botão C) e ∨ (botão D) para define a temperatura e o indicador acende. Pode definir a temperatura de -16°C a -24°C (regulação de temperaturas não periódicas); Sai do estado de configuração em cinco segundos e entra em funcionamento (após cinco segundos de terminar a configuração, pressione o botão A ou B para validar).

5. Lâmpada

Ao abrir a porta das gavetas, o indicador luminoso da gaveta acende. Quando fechar, o indicador luminoso desliga.

6. Dicas de abertura da porta e alarme de abertura da porta

Quando abre a porta, a música toca por um tempo. Se a porta do congelador estiver aberta por 120 segundos, o alarme soa a cada 2 segundos até a porta ser fechada. Pressione qualquer tecla para cancelar o alarme de abertura da porta.

7. Memória de interrupção de energia e estado de primeira ligação

- Quando há uma interrupção de energia, o congelador pode memorizar o modo de funcionamento e estado automaticamente; Quando voltar a energia, recupera o estado e executa o modo de funcionamento definido antes da interrupção.

- Estado da primeira ligação: a temperatura de congelação é de -18^ .

- Memória: inclui a temperatura das gavetas de congelação, e horas de funcionamento contínuo.

8. Aviso de temperatura alta do congelador

Quando a temperatura do congelador estiver acima dos -8^ durante seis horas, o alarme de temperatura alta liga. O alarme soa por segundo por dez vezes e, em seguida, dez vezes a cada trinta minutos, e o visor mostra o código de erro (E9); o alarme pára quando a temperatura for inferior a -12^ . Pressione qualquer tecla para cancelar o alarme (se ele não tocar após trinta minutos). Mas a exibição do código de erro não é cancelada, até ser resolvido.

1. Códigos de erro

Código de erro	Dica	Código de erro	Dica
E2	Falha no sensor de temperatura ou gaveta de congelação	E6	Falha de comunicação
E5	Falha no sensor de descongelação	E9	Aviso de temperatura elevada no congelador
E7	Falha no sensor da temperatura ambiente	EC	Falha no circuito EEPROM

Nota: quando houver um erro, o sistema exibe todos os códigos de erro. O aviso é cancelado automaticamente ou é cancelado se pressionar qualquer tecla. Quando a falha acontece, é uma prioridade mostrar o código de erros até à recuperação, caso contrário a temperatura definida e o botão de congelação rápida não podem ser exibidos. Se for sempre exposto um erro e a recuperação automática falha, contacte o departamento de pós-venda ou pessoal de manutenção qualificado.

10. Descongelação

Pressione e segure os botões de regulação da temperatura ∧ e ∨ por três segundos para entrar no modo de descongelação. A posição de cima do indicador LED de temperatura mostra sempre "3" e nada na posição de baixo. Quando entra no modo de forçar a descongelação, o compressor e o ventilador são interrompidos imediatamente. Quando o aquecedor do degelo é forçado a iniciar sob o modo forçar a descongelação ou as condições de descongelação estão satisfeitas, pressione e segure os botões de regulação da temperatura ∧ e ∨ por três segundos para sair do modo forçar descongelação.

Pontos a ter em atenção

Não desmonte ou repare o congelador Orima. Contacte os agentes autorizados pelo fabricante, para substituir os acessórios.

Use uma tomada com três fios (acima de 10A), com um fio terra que esteja correctamente ligado à terra.

Para evitar incêndio, não utilize solventes inflamáveis junto ao congelador.

Para evitar danos, incêndio e outros acidentes, não coloque produtos inflamáveis, explosivos, voláteis e fortemente corrosivo no congelador. Para evitar a congelação, ruptura e outras perdas, não coloque garrafas com líquidos ou recipientes de vidro nas gavetas de congelação.

Para evitar que crianças fiquem feridas por ficarem presas no interior ou o congelador cair, não permita que entrem ou subam para o mesmo.

Não coloque pesos sobre o congelador, caso contrário pode tombar facilmente e causar danos.

Não coloque alimentos em excesso no congelador.

Não abra a porta e gavetas por muito tempo ou frequentemente, caso contrário diminui a eficiência e aumenta a carga de funcionamento.

Quando o congelador não está a funcionar normalmente ou é para eliminar, corte a energia e informe o centro de serviço local.

Não salpique água na parte superior ou na parte de trás do congelador, caso contrário danifica o isolamento.

Atenção:

O congelador é para uso doméstico. De acordo com as normas nacionais, o congelador é para armazenar alimentos e não pode ser usado para outros fins tais como armazenar sangue, medicamentos, produtos biológicos, etc.

Manutenção

Limpeza

As impressões digitais ficam facilmente marcadas no exterior do congelador. Use um pano seco para limpar.

Limpe periodicamente a sujidade na parte de trás e sob o congelador.

O interior deve ser limpo frequentemente para evitar maus odores. Depois de desligar a energia, use um pano macio e detergente neutro para limpar e no fim limpe com água limpa.

Não use os seguintes produtos para limpar o interior do congelador:

• Detergentes alcalinos ou detergentes opalescente (podem danificar o revestimento interno e os componentes de plástico)
• Detergentes em pó, benzina, álcool, etc. (podem danificar as peças de plástico)
• Se óleo ou temperos alimentares salpicarem a superfície externa do

refrigerador, limpe imediatamente (podem danificar as peças de plástico)

Lâmpadas e substituição

Se a lâmpada fundir, entre em contacto com profissionais para a sua substituição.

Não utilização

Não utilização durante um longo período de tempo: Desligue a ficha da tomada para evitar choque eléctrico ou incêndio, devido ao envelhecimento do cabo de alimentação; limpe o interior do congelador; Abra a porta por um tempo e feche-a depois do interior estar completamente seco.

Falha de energia: reduza o número de aberturas o máximo possível; é melhor não colocar alimentos frescos.

Eliminação: Elimine o aparelho quando já não o usar, a porta deve ser retirada para que as crianças não fiquem fechadas por acidente.

Mudar a porta reversível

1、Retire as duas tampas das porcas e as duas placas da cobertura das dobradiças do topo (abrir a porta para a direita)

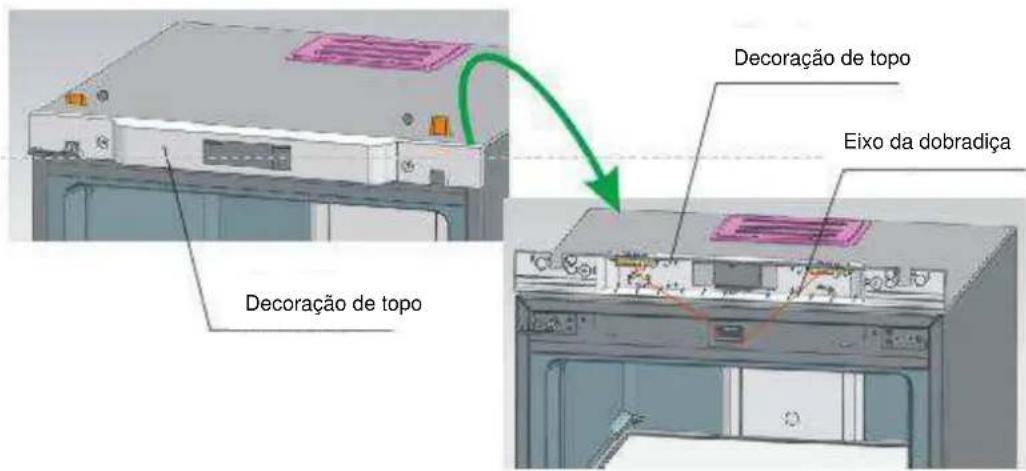

2、Retire os componentes decorativos do topo.

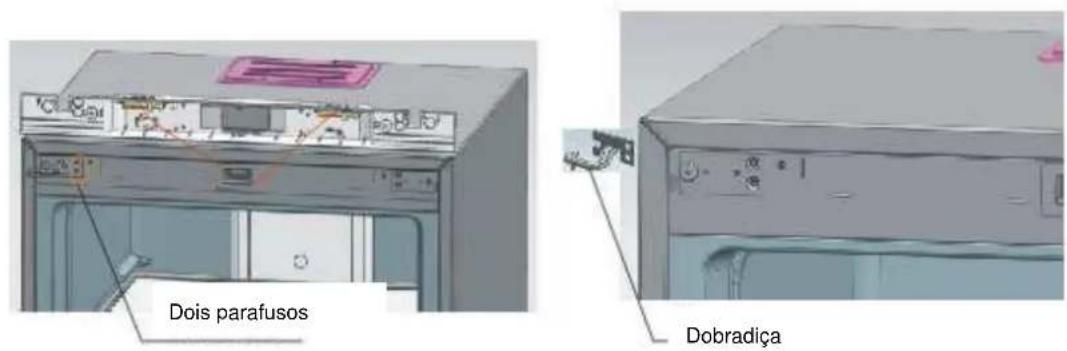

3、Remova os dois parafusos fixos com as dobradiças, retire as dobradiças de um lado e desmonte a porta ao mesmo tempo. Tire as dobradiças da porta.

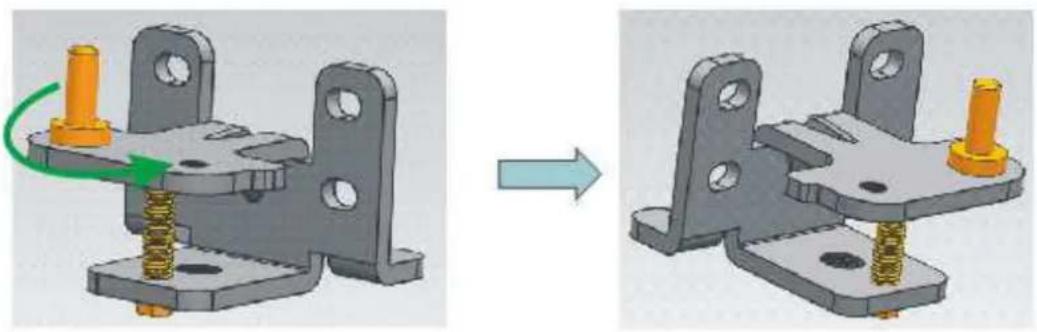

4、Monte o eixo da dobradiça inferior: desmonte o eixo original da dobradiça e monte-o de acordo com a posição do gráfico.

5、Monte o eixo superior das dobradiças: desmonte o eixo da dobradiça e monte girando-a da outra extremidade do furo do parafuso.

6、Instale as dobradiças superiores fixas ao pé (à esquerda) no lado direito.

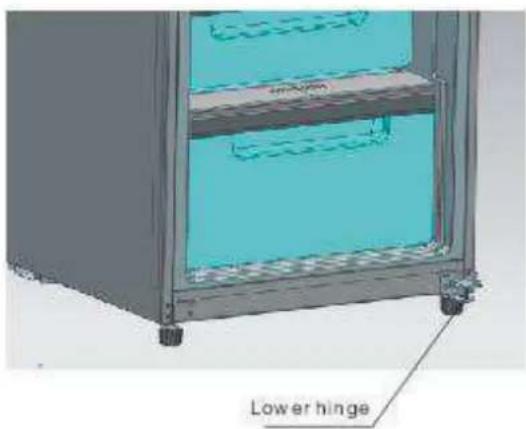

7、Instale a dobradiça inferior no lado direito do congelador.

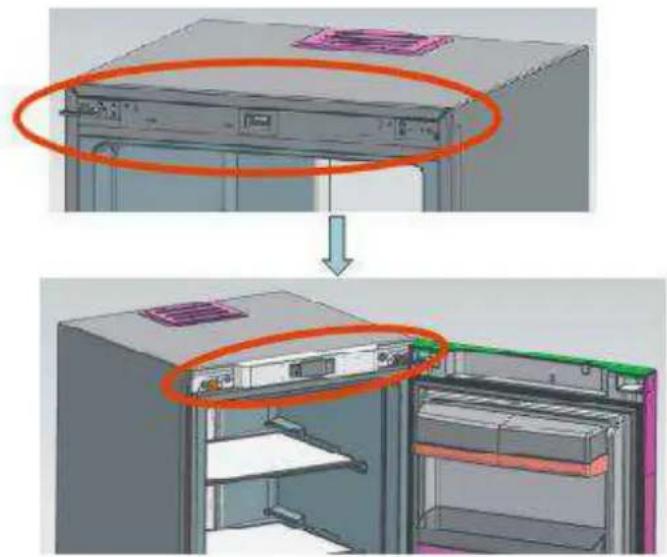

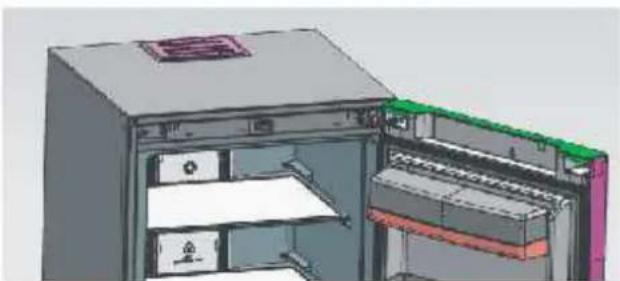

8、Instale as dobradiças superiores nos furos relativos à direita (em cima da porta). Em seguida, coloque a porta nas dobradiças inferiores, pressione as dobradiças superiores nas pernas das dobradiças fixas e fixe as dobradiças superiores.

9、Instale a decoração de topo, coberturas de porcas e de dobradiças

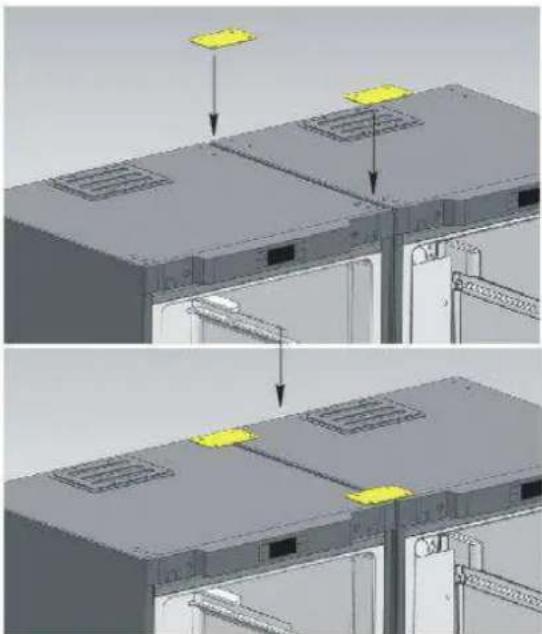

Passo 1: Coloque dois armários junto com a única diferença de 10 mm. Fixe a dobradiça como indicado na figura.

Passo 2: Instale a dobradiça inferior de ligação na parte inferior dos dois aparelhos.

Passo 3: Coloque a barra entre os dois aparelhos. A ligação está concluída.

Resolução de problemas

Antes de solicitar assistência técnica, leia o seguinte quadro:

Ocorrência	Causas e verificar
Não funciona	Não está ligado à energia eléctrica ou está desligado da tomadaVoltagem muito fraca
Congelação fraca	Regulação da temperatura é elevadaMuitos alimentos armazenadosComida quenteAbertura frequente da portaPorta mal fechadaFonte de calor próxima
Muitos ruídos	Chão desnivelado e instávelInstalação correcta dos acessórios.
Odores estranhos	Não embalamento de alimentos odoríferosAlimentos estragadosFalta de limpeza do interior

Se a situação persistir depois de verificar todas as questões acima, entre em contacto com o departamento de pós-venda da nossa empresa.

Se o cabo de alimentação estiver danificado deve ser substituído por pessoal de manutenção, nomeado pela nossa empresa por razões de segurança.

Funcionamentos normais no aparelho

Dentro dos tubos capilares, o refrigerante flui muito rápido e, por vezes, leva algumas bolhas de ar que podem causar ruídos irregulares na entrada. Se o congelador está sob o estado de congelação-rápida, ao abrir produz o som do vento, que é o som de rotação de alta velocidade do ventilador.

Quando a humidade do ar é relativamente alta, as áreas em torno da porta podem ficar húmidas e pode limpá-las com um pano seco.

Classe climática	SN/ST/T
Protecção contra
Choque eléctrico	I
Voltagem/Frequência	AC220-240V/50Hz
Potência	95W
Potência de descongelação	250W
Potência da lâmpada	1.1W
Corrente	1.2A
Agente formador de espuma	Ciclopentano
Consumo de energia	0.9Kw – H/24h
Classe energética	A+
Volume bruto total	261L
Volume bruto	261L
Volume de armazenamento total	260L
Volume de armazenamento de congelação	260L
Gás, quantidade	R600a, 62g
Capacidade de congelação	16kg/24h
Peso líquido	82kg
Dimensões	L595xP695xA1855

Não emitimos qualquer aviso prévio a alterações de parâmetros devido à melhoria do produto e actualização técnica. Consulte a placa de identificação na parte de trás do aparelho.

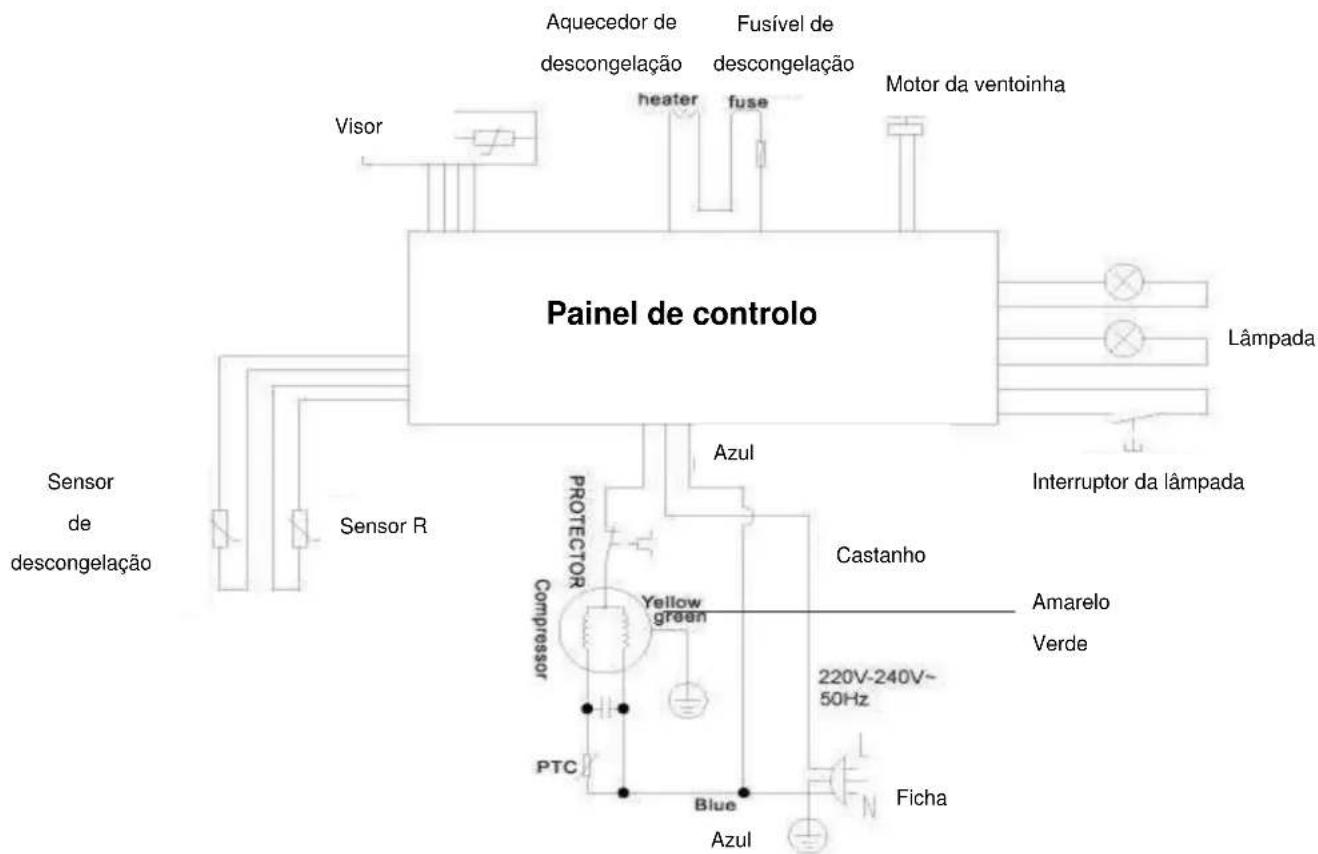


Eliminação correcta deste aparelho:

Este símbolo indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser levado para os locais de recolha adequados para a reciclagem de equipamento eléctrico e electrónico. Garantindo que este produto é correctamente eliminado, ajuda a prevenir consequências negativas para o ambiente e saúde pública, que poderiam acontecer se este produto fosse eliminado de modo incorrecto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte as autoridades locais, a empresa de reciclagem ou a loja onde comprou o produto.
