Typ produktu	Grzejnik olejowy (napełniony olejem)
Model	HH-1011
Wymiary (dł. x szer. x wys.)	40 x 24 x 55 cm
Waga	7.2 kg
Zasilanie	220-240V, 50-60Hz
Maksymalne zużycie energii	2000 W
Poziomy mocy grzewczej	800 W (I), 1200 W (II), 2000 W (I+II)
Liczba żeber grzewczych	9
Medium grzewcze	Olej (fabrycznie napełniony, nie do uzupełnienia)
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, wyłącznik przechyłowy
Termostat	Regulowany, z automatycznym wyłączaniem po osiągnięciu zadanej temperatury
Lampki kontrolne	Tak, dla każdego przełącznika mocy
Umiejscowienie	Tylko stojący na podłodze, pionowo
Minimalna odległość od przedmiotów	100 cm z przodu, tyłu, boków i góry
Długość przewodu	1.8 m
Typ wtyczki	CEE 7/7 (Schuko)
Wymagany montaż	Tak - kółka i podstawy montażowe w zestawie
Przeznaczenie	Ogrzewanie zamkniętych pomieszczeń, użytkowanie okazjonalne lub w dobrze izolowanych pomieszczeniach
Konserwacja	Przecierać miękką ściereczką; nie używać detergentów ani nie zanurzać w wodzie
Części zamienne i naprawy	Skontaktuj się z Mirpol lub autoryzowanym centrum serwisowym
Utylizacja	Nie wyrzucać z odpadami domowymi; oddać do recyklingu w punktach zbiórki
Certyfikaty	CE, zgodny z dyrektywami UE 2014/35/UE i 2014/30/UE

Często zadawane pytania - HH-1011 Mirpol

Jak zamontować kółka do grzejnika HH-1011?

Połóż grzejnik do góry nogami na miękkiej powierzchni. Przymocuj kółka do podstaw montażowych za pomocą dołączonych nakrętek i śrub. Zamocuj śrubę jarzmową między pierwszym a drugim żebrem (z przodu) i ostatnimi dwoma żebrami (z tyłu) za pomocą nakrętek motylkowych. Nie dokręcaj zbyt mocno.

Co zrobić, jeśli grzejnik nie włącza się?

Sprawdź, czy przewód zasilający jest podłączony do działającego gniazdka. Upewnij się, że przełączniki zasilania są w pozycji włączonej, a termostat ustawiony na temperaturę wyższą niż temperatura w pomieszczeniu. Sprawdź, czy grzejnik stoi pionowo na płaskiej powierzchni; wyłącznik przechyłowy mógł się zadziałać. Jeśli nadal nie działa, odczekaj 10 minut, aby zabezpieczenie przed przegrzaniem zresetowało się.

Dlaczego grzejnik hałasuje podczas nagrzewania?

Trzaski lub bulgotanie są normalne, ponieważ olej grzewczy rozszerza się i porusza wewnątrz grzejnika. To nie jest wada i nie wymaga żadnych działań.

Jak daleko grzejnik powinien być od ścian i mebli?

Zachowaj minimalną odległość 100 cm (1 metr) z przodu, tyłu, boków i góry grzejnika od ścian, zasłon, mebli lub innych łatwopalnych przedmiotów, aby zapobiec ryzyku pożaru.

Czy mogę przykryć grzejnik, aby suszyć ubrania?

Nie, nigdy nie przykrywaj grzejnika. Jest to surowo zabronione, ponieważ może spowodować przegrzanie i pożar. Urządzenie posiada symbol informujący o tym.

Jak czyścić grzejnik olejowy?

Wyłącz i odłącz grzejnik, pozwól mu całkowicie ostygnąć. Przetrzyj powierzchnię miękką, wilgotną ściereczką. Nie używaj ściernych środków czystości, rozpuszczalników ani nie zanurzaj urządzenia w wodzie.

Jakie ustawienia mocy są dostępne w HH-1011?

HH-1011 ma dwa przełączniki: Przełącznik I (800 W), Przełącznik II (1200 W) oraz oba razem (2000 W). Używaj niższej mocy do małych pomieszczeń, a wyższej do większych przestrzeni.

Czy grzejnik jest bezpieczny w łazience?

Nie, grzejnik musi być trzymany z dala od wanien, pryszniców, umywalek i basenów. Nie jest wodoodporny i nigdy nie powinien być umieszczany w miejscu, gdzie może mieć kontakt z wodą.

Jakie funkcje bezpieczeństwa ma HH-1011?

Jest wyposażony w termostat zabezpieczający przed przegrzaniem, który wyłącza grzejnik, jeśli jest zbyt gorący, oraz wyłącznik przechyłowy, który wyłącza go w przypadku przewrócenia. Te funkcje zapobiegają zagrożeniom pożarowym.

Czy mogę używać przedłużacza z grzejnikiem?

Tak, ale upewnij się, że przedłużacz jest całkowicie rozwinięty, ma ocenę na co najmniej 2000 W, a wtyczka pozostaje sucha. Unikaj prowadzenia przewodu pod dywanami lub w miejscach o dużym natężeniu ruchu.

INSTRUKCJA OBSŁUGI HH-1011 Mirpol

Instrukcja użytkowania

PLEN

OIL HEATER

Instruction Manual

PL | Ten produkt jest odpowiedni tylko do sporadycznego użytku lub do stosowania w dobrze izolowanych pomieszczeniach!

ul. Ciasna 3, 35-232 Rzeszów

[e-mail]

www.mirpol.rzeszow.pl

Mirpol

Spis treści

Wskazówki dotyczące instrukcji obsługi 2

Bezpieczeństwo 2

Informacje dotyczące urządzenia 5

Transport i składowanie .... 5

Montaż i uruchomienie 5

Obstuga 6

Błędy i usterki 7

Konserwacja....7

Załącznik techniczny 8

PRZECZYTAJ I POZOSTAW INSTRUKCJĘ UŻYTKOWANIA DO KOLEJNEGO WGLĄDU!

Dystrybutor nie ponosi odpowiedzialności za uszkodzenia powstałe w trakcie transportu, za szkody wynikłe z powodu nieprawidłowego użytkowania, wahań napięcia prądu lub stosowania zmodyfikowanych części zamiennych.

Prosimy dokładnie przeczytać informacje zamieszczone poniżej. Zawierają one ważne zalecenia dotyczące obsługi i konserwacji urządzenia oraz bezpieczeństwa jego użytkowania. Prosimy zachować tę instrukcję, aby móc z niej także skorzystać w przyszłości, a także o jej przekazanie ewentualnemu następnemu właścicielowi urządzenia.

Urządzenie jest zgodne z obowiązującymi przepisami technicznymi z aktualnymi przepisami bezpieczeństwa dotyczącymi urządzeń.

Urządzenie spełnia wymagania DYREKTYWY NISKONAPIĘCIOWEJ LVD 2014/35/UE oraz DYREKTYWY KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ EMC 2014/30/UE.

Wskazówki dotyczące instrukcji obsługi

Ostrzeżenie przed napięciem elektrycznym Ten symbol wskazuje na zagrożenie zdrowa i życia osób, wynikające z obecności napięcia elektrycznego.

Ostrzeżenie przed gorącą powierzchnią Ten symbol wskazuje na zagrożenie zdrowa i życia osób, wynikające z dotknięcia gorącej powierzchni.

Ostrzeżenie To słowo oznacza średnie zagrożenie mogące spowodować poważne obrażenia ciała lub śmierć.

Ostrożnie To słowo oznacza niskie zagrożenie mogące spowodować lekkie lub średnie obrażenia ciała.

Wskazówka

To słowo oznacza ważne informacje (np. możliwe szkody materialne), nie wiążące się z zagrożeniem.

Informacja

Wskazówki oznaczone tym symbolem są pomocne w szybkim i bezpiecznym wykonaniu czynności roboczych.

Zastosuj się do treści instrukcji obsługi Wskazówki oznaczone tym symbolem przypominają o konieczności zapoznania się z treścią instrukcji obsługi.

Bezpieczeństwo

Przed uruchomieniem urządzenia zapoznaj się z treścią instrukcji obsługi i przechowuj ją w pobliżu miejsca pracy urządzenia!

Ostrzeżenie

Przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia.

Niezastosowanie się do treści wskazówek dotyczących bezpieczeństwa i zaleceń może spowodować porażenie elektryczne, pożar oraz/lub poważne obrażeń ciała.

Przechowuj wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia w celu ich wykorzystania w przyszłości.

Urządzenie może być obsługiwane przez dzieci od 8 roku życia oraz osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub mentalnych lub osoby nieposiadające odpowiedniego doświadczenia i wiedzy, pod warunkiem zapewnienia nadzoru lub przeszkolenia dotyczącego bezpiecznego wykorzystania urządzenia oraz pod warunkiem zrozumienia przez te osoby zagrożeń wynikających z eksploatacji.

Urządzenie nie może być wykorzystywane przez dzieci do zabawy. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozbawione nadzoru.

Ostrzeżenie

Dostęp do urządzenia przez dzieci w wieku poniżej 3 lat jest zabroniony, chyba, że znajdują się one pod ciągłym nadzorem.

Dzieci w wieku od 3 do 8 lat mogą włącać urządzenie tylko pod nadzorem lub po przeszkoleniu dotyczącym bezpiecznej eksploatacji urządzenia i występujących w trakcie eksploatacji zagrożeń. Warunkiem jest umieszczenie i zainstalowanie

urządzenia w normalnym położeniu eksploatacyjnym. Dzieci w wieku od 3 do 8 lat nie mogą podłączać wtyczki do gniazda zasilania, regulować, czyścić oraz/ lub konserwować urządzenia w zakresie dopuszczalnym dla użytkownika.

Ostrzeżenie

Nie wykorzystuj urządzenia w małych pomieszczeniach, gdy znajdują się w nich osoby niezdolne do samodzielnego opuszczenia pomieszczenia i pozbawione ciągłej opieki.

- Eksploatacja i ustawianie urządzenia w pomieszczeniach lub obszarach, w których panuje zagrożenie pożarowe jest zabroniona.

- Nie eksploatuj urządzenia w pomieszczeniach, w których panuje agresywna atmosfera.

- Ustaw urządzenie pionowo na stabilnym podłożu.

- Po myciu na mokro odczekaj do wyschnięcia urządzenia. Nie eksploatuj mokrego urządzenia.

- Nie eksploatuj ani nie obsługuj urządzenia mokrymi rękoma.

- Nie kieruj na urządzenie bezpośredniego strumienia wody.

- Nigdy nie wkładaj do urządzenia innych przedmiotów lub części ciała.

- Nie przykrywaj pracującego urządzenia.

- Nie zdejmuj znaków bezpieczeństwa, naklejek lub etykiet. Utrzymuj wszystkie znaki bezpieczeństwa, naklejki oraz etykiety w dobrym stanie.

- Nigdy nie siadaj na urządzeniu.

- Urządzenie nie jest zabawką. Utrzymuj dzieci i zwierzęta z dala od urządzenia. Nie eksploatuj urządzenia bez nadzoru.

- Przed każdorazowym wykorzystaniem urządzenia sprawdź, czy jego wyposażenie oraz elementy przyłączeniowe nie są uszkodzone. Nie eksploatuj uszkodzonych urządzeń lub podzespołów.

- Upewnij się, że wszystkie zewnętrzne przewody elektryczne urządzenia są zabezpieczone przez uszkodzeniami (np. przez zwierzęta). W żadnym wypadku nie eksploatuj urządzenia z uszkodzonym przewodem lub przyłączem sieciowym!

- Przyłącze prądowe musi odpowiadać parametrom zawartym w załączniku technicznym.

- Włącz wtyczkę do gniazda zasilania wyposażonego w uziemienie.

- Dobierz przedłużacz uwzględniając moc urządzenia, konieczną długość oraz przeznaczenie urządzenia. Całkowicie rozwiń przedłużacz. Unikaj przeciążenia elektrycznego.

- Przed rozpoczęciem przeprowadzania czynności konserwacyjnych lub napraw urządzenia wyciągnij wtyczkę zasilania z gniazda.

- Gdy urządzenie nie jest eksploatowane, wyłącz je i wyciągnij wtyczkę zasilającą z gniazda.

- W przypadku stwierdzenia uszkodzenia wtyczek lub przewodów, w żadnym wypadku nie eksploatuj urządzenia. W przypadku urządzenia przewodu zasilania urządzenia, w celu uniknięcia zagrożenia, naprawa może być wykonana wyłącznie przez producenta lub serwis producenta albo wykwalifikowanego pracownika. Uszkodzone przewody elektryczne stanowią poważne

zagrożenie dla zdrowia.

• W trakcie ustawiania urządzenia zastosuj się do wskazówek dotyczących minimalnej odległości do innych przedmiotów oraz do zaleceń dotyczących warunków składowania i zastosowania zgodnie z „Załącznikiem technicznym”.
• Zapewnij wynoszącą co najmniej 1 m odległość bezpieczeństwa pomiędzy wylotem powietrza urządzenia i wszelkimi palnymi substancjami, takimi jak materiały tekstylne, zasłony, łóżka i sofy.
• Upewnij się, że wlot i wylot powietrza są drożne.
• Upewnij się, że wlot powietrza nie jest zanieczyszczony lub niedrożny luźnymi obiektami.
• Nie ustawiaj urządzenia na łatwopalnym podłożu.
• Stosuj oryginalne części zamienne. W przeciwnym przypadku prawidłowa i bezpieczna eksploatacja urządzenia nie może być zagwarantowana.
• Przed rozpoczęciem transportu oraz/lub przeprowadzeniem czynności konserwacyjnych odczekaj do schłodzenia się urządzenia.
• Eksploatuj urządzenie z dala od wanien, brodzików, basenów lub innych zbiorników zawierających wodę. Zachodzi niebezpieczeństwo porażenia prądem elektrycznym!
• Nie ustawiaj urządzenia bezpośrednio pod gniazdem zasilania.
• Nie uruchamiaj urządzenia w przypadku jego przewrócenia lub nosi widoczne znaki uszkodzenia.

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do sporadycznej eksploatacji lub do stosowania w dobrze izolowanych pomieszczeniach.

Urządzenie jest przeznaczone do ogrzewania powietrza w zamkniętych pomieszczeniach. Urządzenie jest przeznaczone do eksploatacji domowej i nie jest przystosowane do zastosowań profesjonalnych. Urządzenie sprawdzi się idealnie jako dodatkowe urządzenie grzewcze. Urządzenie jest przeznaczone wyłącznie do ustawienia na podłodze.

Przewidywalne, nieprawidłowe zastosowanie

• Nie ustawiaj urządzenia na wilgotnym lub zalanym podłożu.
• Niekładź na urządzeniu żadnych przedmiotów, np. elementów ubrań.
• Nie eksploatuj urządzenia w pobliżu takich substancji jak benzyna, rozpuszczalniki, lakiery lub inne substancje wytwarzające łatwopalne opary, ani w pomieszczeniach, w których takie substancje są przechowywane.
• Nie eksploatuj urządzenia na zewnątrz pomieszczeń.
• Urządzenie nie może stosowane do ogrzewania samochodów.
• Urządzenie nie może być stosowane w pobliżu basenów pływackich.
• Eksploatuj urządzenie z dala od umywalek, wanien lub innych zbiorników zawierających wodę. Nigdy nie zanurzaj urządzenia pod wodę.
• Nie eksploatuj w pomieszczeniach o kubaturze mniejszej niż 4 m ^3 . Niezastosowanie się do tego zalecenia grozi przegrzaniem!
• Każde zastosowanie urządzenia inne, niż zastosowanie zgodne z przeznaczeniem to przewidywalne, nieprawidłowe zastosowanie urządzenia.

- Nie dokonuj żadnych samodzielnych zmian konstrukcyjnych ani modyfikacji urządzenia.

Kwalifikacje użytkownika

Użytkownicy korzystający z urządzenia muszą:

• znać ryzyka wynikające z eksploatacji urządzeń elektrycznych w otoczeniu o wysokiej wilgotności powietrza.
• gruntownie zaznajomić się z treścią instrukcji obsługi, w szczególności z rozdziałem „Bezpieczeństwo”.

Czynności konserwacyjne, wymagające otwarcia obudowy, lub otwarcia zbiornika z olejem mogą być przeprowadzane wyłącznie przez wykwalifikowany serwis lub przez firmę Mirpol.

Symbole znajdujące się na urządzeniu.

Symbole	Znaczenie
	Symbol umieszczony na urządzeniu oznacza, że zawieszanie przedmiotów (np. ręczników, ubrań itp.) nad urządzeniem lub bezpośrednio przed nim jest zabronione.Urzadzenie nie może być przykrywane, ponieważ może to spowodować jego przegrzanie i pożar!

Inne zagrożenia

Ostrzeżenie przed napięciem elektrycznym

Czynności dotyczące instalacji elektrycznej mogą być przeprowadzane wyłącznie przez autoryzowany zakład elektryczny.

Ostrzeżenie przed napięciem elektrycznym

Przed rozpoczęciem jakichkolwiek napraw urządzenia wyciągnij wtyczkę zasilania elektrycznego z gniazda! Nie dotykaj wtyczki sieciowej wilgotnymi lub mokrymi rękami.

Odłączaj urządzenie pociągając za wtyczkę zasilania.

Ostrzeżenie przed gorącą powierzchnią

Elementy urządzenia mogą być bardzo gorące, ich dotknięcie grozi poparzeniami. Zachowaj szczególną ostrożność w przypadku przebywania w pobliżu dzieci lub innych osób wymagających uwagi!

Ostrzeżenie

Nieprawidłowa obsługa niesie za sobą niebezpieczeństwo porażenia prądem elektrycznym. Eksploatuj urządzenie wyłącznie zgodnie z jego zastosowaniem.

Ostrzeżenie

W przypadku nieprawidłowego zastosowania tego urządzenia może dojść do powstania dodatkowego zagrożenia! Zapewnij odpowiednie przeszkolenie personelu!

Ostrzeżenie

Urządzenia nie są zabawkami i nie mogą być przekazywane dzieciom.

Ostrzeżenie

Niebezpieczeństwo uduszenia! Nie pozostawiaj materiału opakowaniowego leżącego w bezładzie. Może stać on się niebezpieczną zabawką dla dzieci.

Ostrzeżenie

Nieprawidłowe ustawienie urządzenia stwarza zagrożenie pożaru. Nie ustawiaj urządzenia na łatwopalnym podłożu. Nie ustawiaj urządzenia na dywanach o dużej długości włosia.

Ostrzeżenie

Urządzenie nie może być przykrywane, ponieważ może to spowodować jego przegrzanie i pożar!

Postępowanie w sytuacji awaryjnej

1. Wyłącz urządzenie.
2. W sytuacji awaryjnej wyciągnij urządzenie z gniazda zasilania: Odłączaj urządzenie pociągając za wtyczkę zasilania.
3. Nie podłączaj uszkodzonego urządzenia do zasilania.

Zabezpieczenie przed przegrzaniem

Urządzenie jest wyposażone w termostat zabezpieczający (przed przekroczeniem dopuszczalnej temperatury roboczej), uruchamiany przy przegrzaniu urządzenia.

Uruchomienie termostatu bezpieczeństwa spowoduje automatyczne wyłączenie ogrzewania. Ogrzewanie włączy się po obniżeniu się temperatury urządzenia.

Odszukaj przyczynę przegrzania.

W przypadku usterki termostatu bezpieczeństwa, przegrzanie urządzenia spowoduje uruchomienie zabezpieczenia przed przegrzaniem. Spowoduje to całkowite wyłączenie urządzenia. W takim przypadku zalecane jest skontaktowanie się z serwisem w celu zlecenia wymiany zabezpieczenia przed przegrzaniem.

Zabezpieczenie przed przewróceniem

Urządzenie jest wyposażone w wyłącznik przechyłowy. Zabezpieczeniem przed przewróceniem to element zabezpieczający przed pożarem w przypadku przewrócenia się urządzenia. Urządzenie wyłącza się w przypadku wystąpienia wychylenia z pozycji pionowej, np. w wyniku przewrócenia.

Wyłącznik przechyłowy powoduje wyłączenie urządzenia po przechyleniu z pozycji pionowej. Po ponownym ustawieniu na płaskim i twardym podłożu, urządzenie może zostać ponownie włączone już po kilku sekundach.

Informacje dotyczące urządzenia

Opis urządzenia

Grzejnik olejowy HH-1001/1002/1011 jest przeznaczony do ogrzewania i rozprowadzania ciepłego powietrza np. we wnętrzach pomieszczeń.

Ciepło wytwarzane jest za pomocą wewnętrznych elementów grzejnych, które jest przekazywane do oleju. Olej szybko się nagrzewa i magazynuje ciepło przez długi czas. Urządzenie jest wyposażone w zintegrowany termostat, który umożliwia utrzymywanie stałej temperatury grzania. Żebra grzejnika zapewniają odpowiednią powierzchnię promieniowania cieplnego a tym samym skuteczne ogrzewanie.

Urządzenie jest także wyposażone w zabezpieczenie przed przegrzaniem i w zintegrowany wyłącznik przechyłowy.

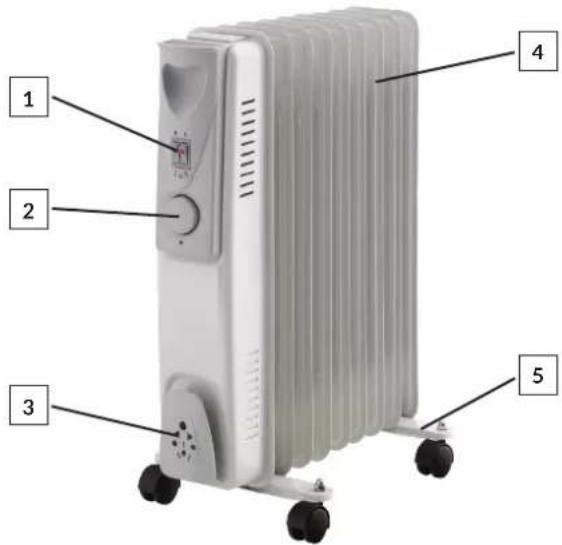

Widok urządzenia

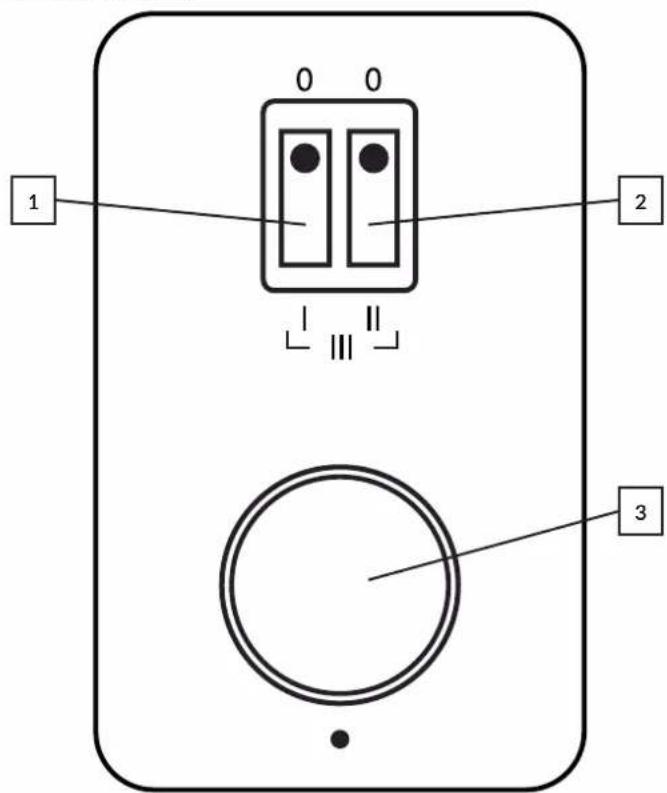

1. Włączniki zasilania/wybór mocy grzania
2. Pokrętło termostatu
3. Uchwyt na przewód zasilający
4. Žeberka
5. Kółka transportowe

Transport i składowanie

Wskazówka

Nieprawidłowe składowanie lub transportowanie urządzenia może spowodować jego uszkodzenie. Zastosuj się do informacji dotyczących transportu oraz składowania urządzenia.

Transport

Każdorazowo przed transportem uwzględnij następujące wskazówki:

• Wyłącz urządzenie.
• Odłączaj urządzenie pociągając za wtyczkę zasilania.
• Nie ciągnij urządzenia za przewód zasilania.
• Odczekaj do schłodzenia się urządzenia.

Magazynowanie

Przed każdorazowym rozpoczęciem składowania zastosuj się do następujących wskazówek:

• Odłączaj urządzenie pociągając za wtyczkę zasilania.
• Odczekaj do schłodzenia się urządzenia.

W przypadku niewykorzystania urządzenia zastosuj się do następujących zaleceń dotyczących warunków składowania:

• chron przed wilgocią, mrozem i upałem,
• magazynuj urządzenie w pozycji pionowej, w miejscu wolnym od kurzu lub bezpośredniego nastonecznienia,
• w razie potrzeby ostoń urządzenie przed kurzem stosując odpowiednie opakowanie,
• nie ustawiaj na urządzeniu innych urządzeń lub przedmiotów w celu uniknięcia jego uszkodzenia.

Montaż i uruchomienie

Przed rozpoczęciem użytkowania urządzenia należy zamontować nóżki/kółka, które są dołączone osobno w kartonie.

Ostrzeżenie

Nie wolno włączać urządzenia bez zamontowanych kółek. Grzejnik działa jedynie w pozycji pionowej. Jakiekolwiek inne położenie może spowodować uszkodzenie urządzenia jak również doprowadzić do pożaru!

Zawartość zestawu

• 1x Grzejnik olejowy
- 2x Podpora kółek
- 2x Śruba jarzmowa z nakrętkami motylkowymi
- 4x Kółka
- 1x Instrukcja obstugi

Wypakowanie urządzenia

1. Otwórz karton i wyjmij urządzenie.
2. Całkowicie wyjmij urządzenie i części z opakowania.
3. Całkowicie rozwiń przewód zasilania. Zwróć uwagę, czy przewód nie jest uszkodzony oraz unikaj jego uszkodzenia w trakcie odwijania.

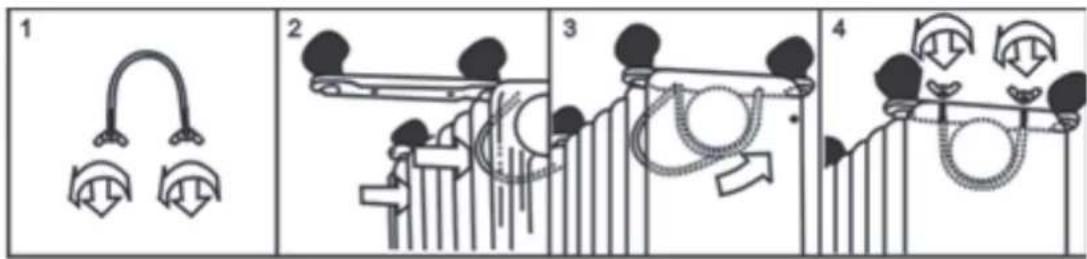

Montaż urządzenia

1. Ustaw grzejnik do góry nogami na powierzchni, która nie spowoduje zarysowań. Upewnij się, że urządzenie jest stabilne i nie przewróci się.

rys.

1. Odkręć z kółka nakrętkę, a następnie zamocuj śrubę kółka w otworze podstawy montażowej. Zakręć nakrętkę i powtórz tą czynność dla kółka po drugiej stronie.
2. Odkręć nakrętki motylkowe ze śruby jarzmowej (rys. 1), przymocuj ją między pierwszym a drugim żebrem grzejnika (patrząc od przodu urządzenia - rys. 2).
3. Aby przymocować podstawę montażową kółek do grzejnika, należy włożyć śrubę jarzmową w otwory znajdujące się na podstawie (rys. 3).
4. Ustaw podstawę montażową prostopadle do żeber grzejnika. Zakręć nakrętki motylkowe do śruby jarzmowej. Ważne: nie zaciskaj nakrętek zbyt mocno, gdyż może spowodować to uszkodzenie grzejnika.
5. Aby zamontować tylne kółka, powtórz czynność 2, 3, 4 i 5. Pamiętaj aby tylne kółka zamontować pomiędzy dwoma ostatnimi zebrami grzejnika.

Uruchomienie urządzenia

Informacja

W przypadku pierwszego uruchomienia lub po dłuższym okresie niewykorzystania urządzenia może dojść do powstawania nietypowego zapachu.

W trakcie ustawiania urządzenia zastosuj się do wskazówek dotyczących minimalnej odległości do innych przedmiotów, wyszczególnionej w rozdziale „Załącznik techniczny”.

• Przed ponownym uruchomieniem urządzenia sprawdź stan przewodu zasilającego. W przypadku jakichkolwiek niejasności dotyczących jego stanu zalecamy skontaktowanie się z serwisem.
• Ustaw urządzenie w pozycji pionowej na stabilnej, równej powierzchni, niewrażliwej na działanie zwiększonej temperatury.
• Sprawdź czy zasłony i inne przedmioty nie zaburzają przepływu powietrza.
• Szczególnie w przypadku ustawienia urządzenia na środku pomieszczenia, unikaj takiego ułożenia przewodu zasilającego lub przedłużacza, które może spowodować zagrożenie przewróceniem się. Zastosuj maskownice i mostki kablowe.
• Sprawdź, czy zastosowane przedłużacze są całkowicie rozwinięte.
• Nie ustawiaj urządzenia bezpośrednio pod gniazdem zasilania.
• Zapewnij, aby urządzenie nie miało styczności z wilgocią lub wodą.

Obstuga

Unikaj pozostawiania otwartych drzwi i okien.

Panel sterowania

1. Włącznik/wybór trybu pracy i mocy grzania (I)
2. Włącznik/wybór trybu pracy i mocy grzania (II)
3. Pokrętło termostatu

	HH-1001 HH-1011 HH-1002
Włącznik I 600 W	800 W 1000 W
Włącznik II 900 W	1200 W 1500 W
Włącznik I+II 1500	W 2000 W 2500 W

Włączanie urządzenia

1. Podłącz urządzenie do zasilania.
2. Przekręć pokrętło termostatu w kierunku zgodnym z ruchem wskazówek zegara, ustawiając je w maksymalnej pozycji i włącz grzejnik w następujący sposób:
3. Włącznik I - aby uzyskać niską moc grzania
4. Włącznik II - aby uzyskać średnią moc grzania
5. Oba równocześnie (III) – aby uzyskać wysoką moc grzania.

→ Po ustawieniu włącznika mocy (1 lub 2) w pozycji włączonej, zostanie on podświetlony kontrolką sygnalizacyjną.

Ustawianie stopnia ogrzewania

Informacja

Wybierz mniejszą moc w przypadku eksploatacji urządzenia np. w małym pomieszczeniu. Jeżeli moc okaże się niewystarczająca, ustaw wyższy stopień.

• Ustaw włącznik mocy (1) w położeniu I. → Urządzenie pracuje z niską mocą.
• Ustaw włącznik mocy (2) w położeniu II. → Urządzenie pracuje ze średnią mocą.
• Ustaw jednocześnie włącznik mocy (1) w położeniu I oraz włącznik mocy (2) w położeniu II w celu uzyskania maksymalnej mocy grzewczej,

Optymalne ustawienie termostatu

Ustaw pokrętło termostatu w maksymalnym położeniu (zgodnie z ruchem wskazówek zegara). Po uzyskaniu odpowiedniej temperatury w pomieszczeniu przekręcaj powoli termostat (przeciwnie z ruchem wskazówek zegara), aż do wyłączenia się urządzenia. W ten sposób termostat będzie utrzymywać zadaną temperaturę. Gdy temperatura spadnie poniżej zadanej wartości, urządzenie uruchomi się.

Urządzenie posiada wbudowany bezpiecznik chroniący urządzenie przed przegrzaniem. Bezpiecznik wyłączy urządzenie na pewien czas. Wtedy należy odłączyć urządzenie i odczekać kilka minut. Po tym czasie można kontynuować grzanie.

Wycofanie z eksploatacji

Ostrzeżenie przed napięciem elektrycznym Nie dotykaj wtyczki sieciowej wilgotnymi lub mokrymi rękami.

• Ustaw pokrętło termostatu (3) w minimalnym położeniu.
• Ustaw przełączniki (1+2) w położeniu 0.
• Odłącz urządzenie pociągając za wtyczkę zasilania.
• Odczekaj do całkowitego schłodzenia się urządzenia.
• Oczyć urządzenie zgodnie z treścią rozdziału „Konserwacja”.
• Przechowuj urządzenie zgodnie z rozdziałem „Transport i składowanie”.

Błędy i usterki

Ostrzeżenie przed napięciem elektrycznym

Czynności, wymagające otwarcia urządzenia, mogą być przeprowadzane wyłącznie przez autoryzowany serwis lub przez firmę Mirpol.

Prawidłowość działania urządzenia została wielokrotnie sprawdzona w ramach procesu produkcyjnego. W przypadku występowania usterek przeprowadź czynności kontrolne według poniższej listy:

Po włączeniu grzejnika słyszalne są odgłosy

- W trakcie rozgrzewania olej rozszerza swoją objętość, który powoduje powstawanie odgłosów - jest

to normalny proces i nie wymaga podejmowania jakichkolwiek czynności.

Urządzenie nie uruchamia się:

• Sprawdź przyłącze sieciowe.
• Sprawdź, czy wtyczka lub przewód sieciowy nie jest uszkodzony.
• Sprawdź zabezpieczenia elektryczne po stronie zasilania.
• Sprawdź temperaturę pomieszczenia. Termostat wyłączyć urządzenie po osiągnięciu zadanej temperatury w pomieszczeniu. Sprawdź, czy urządzenie zostało ustawione w pozycji pionowej na płaskiej powierzchni. Ew. doszło do uruchomienia zabezpieczenia przed wywróceniem w wyniku przechylenia urządzenia. Ustawiaj urządzenie zawsze na odpowiednim i całkowicie płaskim podłożu.
• Termostat pokojowy jest ew. uszkodzony. Zleć wymianę uszkodzonego termostatu w wykwalifikowanym serwisie.
• Zadziałało zabezpieczenie przed przegrzaniem. Zleć wykonanie kontroli elektrycznej i wymianę zabezpieczenia przed przegrzaniem w serwisie elektrycznym lub w firmie Mirpol.
• Przed ponownym włączeniem urządzenia odczekaj 10 minut. Jeżeli urządzenie nie zacznie pracować, zleć kontrolę techniczną systemu elektrycznego w wykwalifikowanym serwisie lub firmie Mirpol.

Urządzenie jest włączone lecz temperatura powietrza nie jest zwiększana:

• Sprawdź, czy ustawiony został tryb ogrzewania.
• Sprawdź temperaturę pomieszczenia. Termostat wyłączyć urządzenie po osiągnięciu zadanej temperatury w pomieszczeniu.
• Sprawdź, czy nie doszło do uruchomienia zabezpieczenia przed przegrzaniem (patrz rozdział „Bezpieczeństwo”).
• Element grzewczy jest ew. przepalony. Zleć wymianę uszkodzonego elementu grzewczego w wykwalifikowanym serwisie.
• Termostat pokojowy jest ew. uszkodzony. Zleć wymianę uszkodzonego termostatu w wykwalifikowanym serwisie.

Wskazówka

Po zakończeniu wszystkich czynności konserwacyjnych i naprawczych odczekaj co najmniej 3 minuty. Ponownie włącz urządzenie dopiero po upłynięciu tego czasu.

Urządzenie nie pracuje prawidłowo mimo przeprowadzenia wszystkich czynności kontrolnych:

Skontaktuj się z serwisem. Dostarcz urządzenie do naprawy w autoryzowanym serwisie firmy Mirpol.

Konserwacja

Czynności przed rozpoczęciem konserwacji

Ostrzeżenie przed napięciem elektrycznym

Nie dotykaj wtyczki sieciowej wilgotnymi lub mokrymi rękami.

Ustaw obydwa włączniki urządzenia w pozycji „0” (OFF), odłącz od zasilania elektrycznego i pozwól urządzeniu ostygnąć.

Ostrzeżenie przed napięciem elektrycznym

Czynności, wymagające otwarcia urządzenia, mogą być przeprowadzane wyłącznie przez autoryzowany serwis lub przez firmę Mirpol.

Wskazówka

Grzejnik wypełniony jest olejem. Czynności konserwacyjne, wymagające otwarcia zbiornika oleju mogą być przeprowadzane wyłącznie przez autoryzowany serwis lub przez firmę Mirpol.

Czyszczenie obudowy

Ostrzeżenie przed napięciem elektrycznym Nigdy nie zanurzaj urządzenia pod wodę!

Wytrzyj powierzchnię miękką szmatką. Nie używaj detergentów lub środków mogących powodować zarysowanie powierzchni.

Upewnij się, aby do wnętrza obudowy nie dostała się wilgoć.

Pozwól na całkowite wyschnięcie powierzchni grzejnika przed ponownym uruchomieniem.

Załącznik techniczny

Dane techniczne

Parametr Wartość
Model HH-1001 HH-1011 HH-1002
Moc grzewczaStopień 1Stopień 2Stopień 3	600 W900 W1500 W	800 W1200 W2000 W	1000 W1500 W2500 W
Prąd zasilania 220-240V, 50-60Hz 220-240V, 50-60Hz 220-240V, 50-60Hz
Liczba żeber grzewczych 7 9 11
Maksymalny pobór mocy 1500 W 2000 W	2500 W
Nominalny pobór prądu	6,5 A	8,7 A	10,9 A
Typ wtyczki	CEE 7/7	CEE 7/7 CEE 7/7
Długość przewodu	1,8 m	1,8 m	1,8 m
Masa	6 7,2 kg	13 kg
Wymiary (długość x szerokość x wysokość)	33,5 x 24 x 55 cm	40 x 24 x 55 cm	48,7 x 24 x 55 cm
Minimalna odległość od ścian/przedmiotówA: góraB: tyłC: bokiD: przód	100 cm100 cm100 cm100 cm	100 cm100 cm100 cm100 cm	100 cm100 cm100 cm100 cm

UTYLIZACJA URZĄDZEŃ I BATERII

Zgodnie z Dyrektywą Europejską 2002/96/UE urządzenia elektryczne i elektroniczne nie mogą być wyrzucane razem z odpadami domowymi. Konsumenci są prawnie zobowiązani do zwrotu urządzeń elektrycznych i elektronicznych po zakończeniu ich eksploatacji do utworzonych w tym celu publicznych punktów zbiórki lub punktów sprzedaży. Szczegóły na ten temat określa prawo krajowe danego kraju. Ten symbol na produkcie, instrukcji obsługi lub opakowaniu wskazuje, że produkt podlega tym przepisom.

Recykling, ponowne wykorzystanie materiałów lub inne formy utylizacji starych urządzeń wnoszą istotny wkład w ochronę naszego środowiska.

Utylizacja oleju grzewczego

Olej grzewczy musi zostać spuszczony z urządzenia do odpowiedniego pojemnika. Utylizacja oleju grzewczego musi być przeprowadzona zgodnie z obowiązującymi przepisami prawnymi.

Dane dotyczące urządzeń elektrycznych umieszczonych w poszczególnych pomieszczeniach.

Identyfikatory(-y) modelu: HH-1001, HH-1011, HH-1002
Parametr Oznaczenie Wartość Jednostka		Parametr Jednostka
Moc cieplna				Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję)
Nominalna moc cieplna P	nom	0.7001/0.8274/0.9003 kW		Ręczny regulator doprowadzania ciepła z wbudowanym termostatem	nie
Minimalna moc cieplna (orientacyjna)	P_min	0 kW		Ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz	nie
Maksymalna stała moc cieplna	P_max,c	0.7001/0.8274/0.9003 kW		Elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz	nie
Zużycie energii elektrycznej na potrzeby własne Moc cieplna regulowana wentylatorem nie
Przy nominalnej mocy cieplnej	eI_max	ND kW		Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję)
Przy minimalnej mocy cieplnej	eI_min	ND kW		Jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu	nie
W trybie czuwania el	sB	ND kW		Co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu	nie
				Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu	tak
				Elektroniczna regulacja temperatury w pomieszczeniu nie
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym	nie
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym	nie
				Inne opcje regulacji (można wybrać kilka)
				Regulacja temperatury w pomieszczeniu z wykrywaniem obecności	nie
				Regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna	nie
				Z regulacją na odległość	nie
				Z adaptacyjną regulacją startu	nie
				Z ograniczeniem czasu pracy	nie
				Z czujnikiem ciepła promieniowania	nie
Dane teleadresowe				Mirpol sp. z o.o., ul. Ciasna 3, 35-232 Rzeszów, [e-mail]

Table of contents
