Typ produktu	Wbudowana płyta gazowa
Marka	Freggia
Model	HCG430VGTB
Liczba palników	3
Rodzaje palników	1 Podwójna korona (4000 W), 1 Półszybki (1750 W), 1 Pomocniczy (1000 W)
Rodzaje gazu	G30 (Butan), G31 (Propan), G20 (Gaz ziemny)
Wydajność gazowa (EE)	55.4%
Wymiary (dł. x gł.)	425 mm x 480 mm
Zalecane średnice garnków	Pomocniczy: 10-14 cm; Półszybki: 16-18 cm; Podwójna korona: 22-24 cm
Zapłon	Automatyczny z zaworem bezpieczeństwa (naciśnij i przytrzymaj 6 sekund)
Funkcje bezpieczeństwa	Urządzenie zabezpieczające przed zgaśnięciem płomienia, blokada dziecięca (pokrętła zdejmowane)
Materiał	Szklano-ceramiczny blat, wykończenia ze stali nierdzewnej, emaliowane części
Czyszczenie	Usuń palniki i ruszty; czyść łagodną wodą z mydłem; unikaj ściernych środków
Zasilanie	220-240 V ~ 50/60 Hz
Podłączenie elektryczne	Kabel 3-żyłowy (L, N, G) 3x0,75 mm², H05VV-F lub H05RR-F
Podłączenie gazowe	Sztywna metalowa lub elastyczna stalowa rura; cylindryczne lub stożkowe adaptery
Odległości instalacyjne	Co najmniej 50 mm od sąsiednich ścian, 760 mm nad urządzeniami
Wymagania wentylacyjne	Minimum 200 cm² dolnego wlotu i 60 cm² górnego wylotu, jeśli nad piekarnikiem bez wymuszonego chłodzenia
Waga netto	Około 8 kg (szacunkowo)

Często zadawane pytania - HCG430VGTB Freggia

Jak zapalić palniki gazowe?

Obróć odpowiednie pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do pozycji wysokiego płomienia. W przypadku zapłonu automatycznego naciśnij pokrętło i przytrzymaj przez około 6 sekund po pojawieniu się płomienia. W przypadku zapłonu ręcznego (bez zasilania) użyj zapałki i ustaw pokrętło w pozycji wysokiego płomienia.

Jakich rozmiarów garnków używać do każdego palnika?

Używaj następujących zalecanych średnic garnków: palnik pomocniczy (1000 W): 10-14 cm; palnik półszybki (1750 W): 16-18 cm; palnik podwójna korona (4000 W): 22-24 cm. Używanie odpowiednich rozmiarów poprawia wydajność.

Jak czyścić płytę?

Odłącz zasilanie, pozwól ostygnąć. Czyść szklano-ceramiczne i emaliowane części łagodną wodą z mydłem. Nie używaj ściernych środków. Usuń palniki i ruszty do dokładnego czyszczenia, upewniając się, że kanały płomienia są drożne. Osusz wszystkie części przed ponownym montażem.

Co zrobić, jeśli czuję gaz?

Nie używaj przełączników elektrycznych ani ognia. Zakręć dopływ gazu, otwórz okna i przewietrz. Natychmiast skontaktuj się z wykwalifikowanym instalatorem lub gazownią.

Czy mogę przekonwertować płytę na inny rodzaj gazu?

Tak, ale musi to zrobić wykwalifikowany technik. Wymień dysze palników zgodnie z tabelą charakterystyk technicznych i wyreguluj minimalne ustawienie płomienia za pomocą śruby obejściowej.

Jakie są wymagania instalacyjne?

Instalacja musi być wykonana przez wykwalifikowany personel. Płyta musi być wbudowana w meble odporne na ciepło. Zapewnij odpowiednią wentylację: co najmniej 50 mm odstępu od ścian, 760 mm nad urządzeniami. W przypadku instalacji nad piekarnikiem zapewnij otwory wentylacyjne o wlocie 200 cm² i wylocie 60 cm².

Czy płyta jest bezpieczna dla dzieci?

Płyta jest przeznaczona do użytku przez dorosłych. Nie pozwalaj dzieciom zbliżać się do urządzenia podczas użytkowania ani do czasu ostygnięcia powierzchni. Pokrętła można zdjąć i przechowywać osobno jako zabezpieczenie przed dziećmi.

Jak mogę oszczędzać energię podczas gotowania?

Używaj garnków z płaskim dnem i pokrywkami, dopasuj rozmiar garnka do palnika, minimalizuj ilość cieczy i tłuszczu, oraz zmniejsz ogień po zagotowaniu. Wybierz odpowiedni palnik do średnicy garnka.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź, czy palnik jest prawidłowo zmontowany i czy otwory płomienia są czyste. Upewnij się, że elektroda i czujnik zaworu bezpieczeństwa są czyste. W przypadku zapłonu automatycznego naciśnij pokrętło do końca i przytrzymaj przez 6 sekund po zapłonie. Jeśli nadal nie działa, skontaktuj się z serwisem.

Jak wymienić przewód zasilania?

Użyj kabla typu H05VV-F lub H05RR-F o przekroju 3x0,75 mm². Podłącz brązowy przewód do L (faza), niebieski do N (neutralny), żółto-zielony do uziemienia. Musi to zrobić wykwalifikowany technik.

INSTRUKCJA OBSŁUGI HCG430VGTB Freggia

Dziękujemy Państwu za dokonanie zakupu płyty do zabudowy marki Freggia.

Prosimy o uważne zapoznanie się z instrukcją obsługi, gdyż zawiera ona wskazówki dotyczące bezpiecznej instalacji, eksploatacji i obsługi płyty.

Zalecamy zachowanie jej do wykorzystania w przyszłości, jak również zapisanie nazwy modelu i numeru seryjnego Państwa urządzenia.

Pragniemy skorzystać z okazji i serdecznie podziękować za zakupienie naszego produktu, oraz życzyć zadowolenia z jego użytkowania. Jesteśmy pewni, że to nowe urządzenie - nowoczesne, funkcjonalne i praktyczne - wykonane z materiałów najlepszej jakości, jak najlepiej spełni Państwa potrzeby. Eksploatacja urządzenia jest łatwa, jednak zanim przystąpią Państwo do jego użytkowania, prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji.

Urządzenie to powinno być instalowane zgodnie z obowiązującym prawem i użytkowane tylko w dobrze wentylowanych pomieszczeniach. Przed zainstalowaniem i użyciem należy przeczytać instrukcję.

Uwaga!

Tylko osoba posiadająca stosowne uprawnienia może dokonać przyłączenia, regulacji i napraw urządzenia! Należy żądać potwierdzenia czynności przyłączenia i regulacji kuchni na karcie gwarancyjnej. Brak potwierdzenia UNIEWAŻNIA KARTĘ GWARANCYJNA.

UWAGI OGÓLNE

Zachęcamy Państwa do zapoznania się z niniejszą instrukcją obsługi przed zainstalowaniem i użytkowaniem płyty. Bardzo ważne jest, aby instrukcja obsługi została zachowana razem z urządzeniem w przypadku jakichkolwiek wątpliwości w przyszłości. Jeśli urządzenie miałoby być przekazane lub sprzedane innemu użytkownikowi bardzo ważne jest aby instrukcja obsługi została zachowana razem ze sprzętem. Ułatwi to prawidłowe użytkowanie oraz stosowanie się do wszelkich ostrzeżeń.

Urządzenie to jest zaliczane do 3-ciej klasy i zostało stworzone do użytku nieprofesjonalnego, przez osoby prywatne w mieszkaniach.

Deklaracja zgodności:

Deklarujemy, że nasze produkty są zgodne z aktualnymi dyrektywami europejskimi, rozporządzeniami i przepisami, i spełniamy warunki określone w normach referencyjnych.

• Montaż musi być wykonany przez wykwalifikowany personel, znający obowiązujące normy instalacyjne.
- To urządzenie nie jest przeznaczone do użytku przez osoby (włączając dzieci) niepełnosprawne umysłowo lub fizycznie, a także przez osoby nieposiadające wiedzy i doświadczenia, chyba że zostanie im zapewniona odpowiednia opieka bądź zostaną poinstruowane jak używać urządzenia przez osobę odpowiadającą za ich bezpieczeństwo.
- Należy pilnować dzieci, aby nie bawiły się urządzeniem.
- W momencie pracy urządzenia cały czas należy pilnować dzieci przed przebywaniem w pobliżu oraz dotykaniem powierzchni, które są gorące.
- Przed podłączeniem sprzętu do gazu należy sprawdzić, czy został on odpowiednio wyregulowany w oparciu o rodzaj wykorzystywanego gazu (zob. paragraf „instalacja”)
- Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć urządzenie od sieci elektrycznej i poczekać na jego ochłodzenie.
- Należy pamiętać o odpowiedniej wentylacji pomieszczenia, w którym użytkowane jest urządzenie. Słaba wentylacja powoduje niski poziom tlenu.
- Dłuższe i intensywne użytkowanie wymaga dodatkowego wietrzenia np. otwarcia okna lub jeśli istnieje zwiększenia mocy zasysania.
- Produkty spalania muszą być wyciągane na zewnątrz poprzez okap zasysający lub wentylator elektryczny (zob. paragraf „instalacja”).
- W razie konieczności przeprowadzenia napraw lub modyfikacji należy zwrócić się do autoryzowanego punktu serwisu technicznego wymagając zastosowania oryginalnych części zamiennych.

UWAGA!

Jeśli płyta jest wyposażona w szklaną pokrywę, może ona pęknąć pod wpływem ciepła. Przed przykryciem płyty należy zawsze wyłączyć wszystkie palniki i odczekać kilka minut.

INSTRUKCJA I WSKAZÓWKI DO INSTALACJI, OBSŁUGI I KONSERWACJI PŁYT KUCHENNYCH DO ZABUDOWY

Producent nie ponosi odpowiedzialności za ewentualne szkody dotyczące rzeczy lub osób wynikające z nieprawidłowej instalacji lub niewłaściwej eksploatacji urządzenia

OSTRZEŻENIE

NIE UŻYWAĆ na palnikach gazowych dyfuzorów, tosterów, grillu z rusztu z żeliwa lub stali nierdzewnej do mięsa.

NALEŻY używać tylko garnki opisane w rozdziale «użycie palników»

Nie umieszczaj niczego pomiędzy patelnią a rusztem, ponieważ może to spowodować poważne uszkodzenie urządzenia.

OSTRZEŻENIE

Nie należy usuwać rusztów ani koron palników, ponieważ koncentrują one płomień na naczyniu.

Nie używaj dużych dużych ani ciężkich naczyń, które mogą wygiąć ruszta lub skierować płomień na płytę podpalnikową.

OSTRZEŻENIE

Ustaw naczynie centralnie nad palnikiem, aby było stabilne i nie wystawało poza płytę.

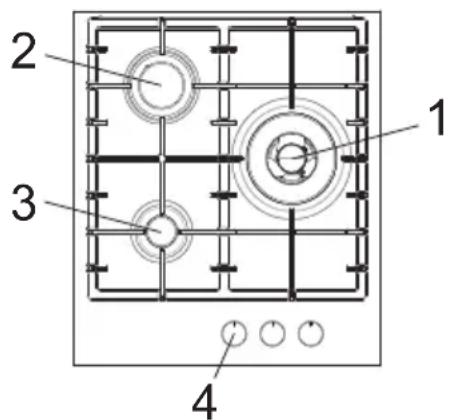

OPIS PŁYT KUCHENNYCH

(EE _ gas hob = 55.4 %)

1. Podwójny palnik WOK 4000 W
2. Palnik średni 1750 W
3. Palnik mały 1000 W
4. Pokrętło sterowania palnika

TABELA Z CHARAKTERYSTYKA TECHNICZNA

PALNIKI		GAZ	ĆIŚNIENIE mbar	WYDAJNOŚĆ CIEPLNA		ŚREDNICA DYSZY 1/100 mm	ŚREDNICA BY-PASSA ZAWORU 1/100 mm	MOC (W)		EEgas\ burner (%)*
N°	NAZWA			g/h	L/h			Max.	Min.
1	PODWÓJNY PALNIK WOK	G30	28-30	225	-	94	60 Reg.	3500	2100	54.8
		G31	37	250	-	94		3500	2100
		G20	20	-	334	137		3500	2100
2 ŚREDNI		G30	28-30	127	-	66	31 Reg.	1750	600	58,5
		G31	37	125	-	66		1750	600
		G20	20	-	167	101		1750	600
3 MAŁY		G30	28-30	73	-	50	27 Reg.	1000	450	/
		G31	37	71	-	50		1000	450
		G20	20	-	95	77		1000	450

Informacja dotycząca metod pomiarowych i obliczeniowych stosowanych w celu ustalenia zgodności z powyższymi wymaganiami.

Wydajność każdego palnika obliczana jest zgodnie z EN 30-2-1 (2015).

Całkowity zwrot powierzchni do gotowania oblicza się zgodnie z rozporządzeniem UE 66/2014 ust. 2.2.

Wydajność jest obliczana tylko dla palników o nominalnej mocy przekraczającej 1,16 kW (EN 30-2-1 (2015))

Informacje istotne dla klienta, aby zminimalizować zużycie energii podczas użytkowania.

Wskazówki dotyczące oszczędzania:

Używaj garnków z płaskim dnem, o prawidłowym rozmiarze, garnków z pokrywką, zminimalizuj ilość tłuszczu.

Produkt ten jest zgodny z dyrektywą europejską 2012/19/EU (WEEE)

Symbol przekreślonego kosza na produkcie oznacza, że nie wolno go traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmujących się złomowanym sprzętem elektrycznym i elektronicznym lub do sprzedawcy w momencie zakupienia nowego urządzenia.

Użytkownik jest odpowiedzialny za dostarczenie urządzenia do właściwego punktu w celu złomowania, w przypadku nie zastosowania się do tego nakazu może zostać ukarany według obowiązujących przepisów dotyczących odpadów. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na zdrowie oraz środowisko naturalne. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Istotne jest aby wszystkie działania związane z instalacją, regulacją, dostosowaniem do odpowiedniego typu gazu były wykonywane przez wykwalifikowany personel, znający obowiązujące normy instalacyjne. Szczegółowe instrukcje są opisane w części przeznaczonej dla instalatora.

UŻYCIE PALNIKÓW

Symbole nadrukowane obok pokręteł wskazują zależność pomiędzy palnikiem oraz pokrętem.

- ZAPALANIE AUTOMATYCZNE BEZ ZABEZPIECZENIA PRZECIWWYPŁYWOWEGO

Odpowiednie pokrętło należy przekręcić w stronę przeciwną do wskazówek zegara aż do pozycji największego płomienia (duży płomień rys.1) i wcisnąć pokrętło.

- ZAPALANIE AUTOMATYCZNE Z ZABEZPIECZENIEM PRZECIWWYPŁYWOWYM

Odpowiednie pokrętło należy przekręcić w stronę przeciwną do wskazówek zegara aż do pozycji największego płomienia (duży płomień rys.1) i wcisnąć pokrętło. Przytrzymać przez ok. 6 sekund aby urządzenie utrzymywało płomień automatycznie.

• UŻYCIE PALNIKÓW

Aby zmniejszyć zużycie gazu oraz zwiększy ć wydajność urządzenia należy pamiętać o stosowaniu naczyń o średnicy odpowiadającej palnikowi (zob. tabela poniżej), w taki sposób aby płomień pod naczyniem nie wychodził spod dna. (rys. 2). Dodatkowo zaleca się używanie największego natężenia płomienia aby szybko doprowadzić do wrzenia płyny oraz zredukowanego w celu podgrzania potraw lub utrzymania temperatury wrzenia. Wszystkie stopnie natężenia płomienia muszą być wybierane między pozycjami duży płomień a mały płomień, nigdy między pozycją duży płomień a punktem wyłączenia. W przypadku braku napięcia możliwe jest zapalenie palników za pomocą zapałek, ustawiając pokrętło w pozycji największego płomienia (duży płomień rys.1).

Palniki Moc (W)	∅ Naczyń
Mały 1000 10 -	14 cm
Średni	1750 16 - 18 cm
Podwójny palnik WOK	4000 22 - 24 cm

- OSTRZEŻENIA

• Zawsze należy sprawdzać, czy pokrętła są w pozycji wyłączonej (rys.1) podczas gdy nie korzystamy z urządzenia.
• W przypadku zgaśnięcia płomienia zawór bezpieczeństwa po kilku sekundach automatycznie zablokuje dopływ gazu. Aby przywrócić działanie palnika należy ustawić pokrętło w pozycji zapalania (duży płomień) i nacisnąć.
• Podczas gotowania z użyciem tłuszczów lub olejów należy uważać, gdyż te podczas podgrzewania mogą się zapalić.
• Nie wolno używać sprayów w pobliżu działającego urządzenia.
• Na palnikach nie wolno kłaść naczyń niestabilnych lub zdeformowanych ponieważ mogą spaść i wylać swoją zawartość.
• Należy upewnić się, że uchwyty od naczyń są ustawione prawidłowo.
• Kiedy się zapala palnik należy upewnić się, że płomień jest regularny, przed zdjęciem z ognia naczyń trzeba zawsze zmniejszyć ogień lub zgasić go.

INSTRUKCJE DLA UŻYTKOWNIKA

CZYSZCZENIE

Przed każdą interwencją należy wyłączyć urządzenie z sieci elektrycznej. Zaleca się aby podczas wykonywanych czynności urządzenie było wystudzone.

• CZĘŚCI EMALIOWANE

Części emaliowane muszą być myte gąbką i wodą z mydłem lub innym delikatnym detergentem.

Nie używać materiałów, które mogą zarysować powierzchnię urządzenia lub spowodować korozję. Nie należy pozwalać na dłuższy kontakt powierzchni emaliowanych z takimi substancjami jak sok z cytryny, pomidor, ocet, kawa i mleko.

• CZĘŚCI STALOWE

Części stalowe mogą zabarwić się jeżeli pozostaną w dłuższym kontakcie z wodą lub agresywnymi detergentami.

Zaleca się mycie wodą z mydłem oraz suszenie za pomocą miękkiej szmatki. Połysk można utrzymać poprzez okresowe użycie odpowiednich produktów chemicznych, dostępnych na rynku.

• PALNIKI I RUSZTY

Te części mogą być zdjęte aby ułatwić czyszczenie. Palniki muszą być myte gąbką i wodą z mydłem, dobrze osuszone i włożone z powrotem idealnie na swoim miejscu. Pamiętać aby otwory wylotowe płomieni nie były zatkane. Należy pamiętać aby sonda zaworu bezpieczeństwa i elektroda zapalająca były zawsze dobrze oczyszczone co zapewnia optymalne funkcjonowanie urządzenia.

• ZAWORY GAZOWE

Ewentualne smarowanie zaworów musi być przeprowadzone jedynie przez wykwalifikowany personel.

W przypadku unieruchomienia lub innych anomalii w funkcjonowaniu kurków należy zgłosić się do autoryzowanego serwisu.

INSTALACJA, PRZERÓBKI, SERWIS, CZYLI WSZYSTKIE CZYNNOŚCI OPISANE W PONIŻSZYM ROZDZIALE MUSZĄ BYĆ DOKONYWANE TYLKO I WYŁĄCZNIE PRZEZ WYKWALIFIKOWANYCH INSTALATORÓW POSIADAJĄCYCH ODPOWIEDNIE UPRAWNIENIA. Błędna instalacja może doprowadzić do szkód i wypadków. W przypadku błędnej lub niewłaściwej instalacji ani producent ani dystrybutor nie ponosi żadnej odpowiedzialności. Podłączenie kuchenki do instalacji gazowej oraz warunki wentylacji pomieszczeń muszą być zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 12.01.2002 (Dz.U. Nr 75, poz 690, z 15.06.2002r.). Producent nie ponosi odpowiedzialności za szkody powstałe wskutek błędnej instalacji lub regulacji urządzenia.

INSTALACJA

• MONTAŻ PŁYTY

Urządzenie zostało wykonane w celu zabudowy w meblach odpornych na ciepło.

Ściany mebli muszą wytrzymywać wzrost temperatury do 75°C oprócz temperatury otoczenia. Płyty mają stopień zabezpieczenia przed nadmiernym przegrzaniem typu Y, więc może zostać zainstalowane tylko na jednej ścianie bocznej (z prawej lub lewej strony płyty). Należy unikać instalacji urządzenia w pobliżu materiałów łatwopalnych jak zasłony, fi ranki lub ścierki, itp.

Należy wykonać otwór w meblu o wymiarach takich jak na rysunku 3 zachowując odstęp minimum 50 mm od brzegu urządzenia do ścian przylegających.

MODEL L (mm) P (mm)
HCG430VGTB 425 480

Odległość od ewentualnego okapu znajdującego się nad płytą musi wynosić minimum 760 mm.

Zaleca się izolację pomiędzy urządzeniem a meblem, znajdującym się

pod spodem zostawiając przestrzeń podciśnieniową minimum 10 mm. (rys.4)

W przypadku zamontowania pod spodem piekarnika konieczne jest zabezpieczenie instalacji zgodnie z obowiązującymi normami bezpieczeństwa.

Należy zwrócić szczególnie uwagę, żeby kabel elektryczny i rura doprowadzająca nie zostały umieszczone w taki sposób aby nie miały styczności z gorącymi częściami obudowy piekarnika. Ponadto, w przypadku instalacji nad piekarnikiem bez wentylacji chłodzącej w celu umożliwiaenia odpowiedniego obiegu powietrza powinny być przewidziane odpowiednie otwory wentylacyjne wchodzące o przekroju co najmniej 200 cm ² i wychodzące o przekroju co najmniej 60 cm ² .

Uwaga!

Części opakowania (karton, woreczki plastikowe, styropian, gwoździe,...) nie należy pozostawiać w zasięgu dzieci, ponieważ mogą one spowodować zagrożenie.

• WBUDOWANIE URZĄDZENIA

Każda płyta kuchenna jest wyposażona w specjalną uszczelkę. Dodatkowo do urządzenia dołączone są zaczepy służące do zamontowania płyty. W zależności od typu dna, dołączone są odpowiednie zaczepy (zaczep A lub zaczep B). W celu montażu należy postępować w sposób następujący:

• Zdjąć z płyty palniki oraz ruszty.
• Odwrócić urządzenie i rozciągnąć wzdłuż zewnętrznego brzegu uszczelkę S (rys.5).
• Do otworu mebla należy włożyć płytę, wyposażdkować ją oraz przymocować za pomocą śrub V zaczepów G (zob. rys. 6/6A).

MIEJSCE INSTALACJI

UWAGA!

Podczas użytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostało urządzenie powinno posiadać odpowiednią (zgodną z wymogami prawa budowlanego) wentylację nawiewno – wywiewną np. grawitacyjną.

UWAGA!

W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowane przepisami prawa budowlanego.

Przy intensywnym i długim wykorzystywaniu urządzenia, powinno się również korzystać z dodatkowych metod wentylacji.

Naturalny dopływ powietrza do pomieszczenia musi następować drogą bezpośrednią przez otwarte okna lub drzwi wychodzące na zewnątrz lub poprzez osobne lub zbiorowe rozgałęzione kanały wentylacyjne. Otwory wentylacyjne muszą posiadać przekrój użytkowy o co najmniej 100 cm² i muszą być zabezpieczone przed przypadkowym zatkaniem (ochrona w postaci kratek lub siatek metalowych). Dla urządzeń nieposiadających zaworów bezpieczeństwa na płycie roboczej, przekroje otworów wentylacyjnych muszą być podwojone do minimum 200 cm².

Dopływ powietrza może następować również drogą niebezpośrednią, tzn. z pomieszczeń znajdujących się obok tego, w którym zainstalowane jest urządzenie pod warunkiem, że pomieszczenia te posiadają bezpośrednią wentylację, nie są narażone na pożary i nie są pokojem sypialnym. Przepływ powietrza między pobliskim pomieszczeniem a pomieszczeniem, gdzie znajduje się sprzęt musi następować swobodnie przez stałe otwory (uzyskane ewentualnie poprzez odpowiednie zwiększenie szczeliny pomiędzy drzwiami a podłogą). Pomieszczenie, w którym zainstalowany jest sprzęt musi posiadać system odprowadzania na zewnątrz wyziewów spalania w postaci okapu lub elektrowentylatora, który funkcjonuje przy włączeniu sprzętu, musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowanie przepisami prawa budowlanego.

• PODŁĄCZENIE GAZU

Należy upewnić się, że urządzenie jest przystosowane do wykorzystywanego typu gazu (zob. etykietę na spodzie urządzenia).

Należy odnieść się do wskazówek zawartych w paragrafie „Zmiana i regulacja gazu” w celu ewentualnego przystosowania do innych rodzajów gazu.

Urządzenie musi być podłączone do instalacji gazowej za pomocą sztywnego, metalowego przewodu rurowego lub rur stalowych przy ścianie zgodnie z obowiązującymi normami.

Niektóre modele posiadają dodatkowo złączki: jedną cylindryczną A, drugą stożkową B (rys.7). Należy wybrać odpowiednią złączkę w zależności od kraju, w którym urządzenie jest instalowane.

Podłączenie nie może powodować żadnych przeciążeń w aparaturze.

Na zakończenie instalacji należy sprawdzić uszczelnienie wszystkich połączeń za pomocą roztworu mydlanego.

• PODŁĄCZENIE ELEKTRYCZNE

Podłączenie do sieci elektrycznej musi zostać wykonane przez wykwalifikowany personel oraz w zgodzie z wymaganiami norm instalacyjnych. Napięcie elektryczne w urządzeniu musi odpowiadać tym wskazanym na etykiecie na spodzie urządzenia. Należy sprawdzić czy urządzenie elektryczne jest zaopatrzone w skuteczne uziemienie według norm oraz przepisów prawnych. Uziemienie jest obowiązkowe. Jeśli urządzenie nie jest wyposażone we wtyczkę należy przyłączyć do kabla zasilającego wtyczkę standardową.

Możliwe jest bezpośrednie podłączenie do sieci elektrycznej poprzez założenie wyłącznika wielobiegunowego z minimalnym otwarciem styków równym 3 mm.

ZMIANA I REGULACJA GAZU

URZĄDZENIE FABRYCZNIE ZOSTAŁO PRZYSTOSOWANE JEDYNIE DO GAZU E (G20 Z CIŚNIENIEM 20 mbar).

• WYMIANA DYSZ

Jeśli producent przystosował urządzenie do korzystania z określonego typu gazu, a wykorzystywany jest inny, należy dokonać wymiany dysz. Dysze należy dobrać zgodnie ze wskazówkami znajdującymi się w tabeli z charakterystyką techniczną.

INSTRUKCJE DLA INSTALATORA

Aby dokonać wymiany dysz należy:

• Zdjąć ruszt i pokrywę palnika.
• Przy pomocy klucza prostego „L” odkręcić dyszę „U” (Rys. 8) i zamienić na odpowiednią do danego typu gazu.

• REGULACJA PALNIKÓW

Regulacji pozycji „minimum” musi być wykonana poprawnie a płomień musi pozostać zapalony także podczas szybkiego przejścia z pozycji największego płomienia do minimalnego.

Jeśli to nie następuje konieczne jest wyregulowanie najmniejszego natężenia płomienia w następujący sposób:

• Zapalić palnik
• Przekręcić pokrętło do pozycji najmniejszego płomienia
• Zdjąć pokrętło z trzonu kurka
• Włożyć śrubokręt do otworu F lub z boku trzonu zaworu (rys.9) i przekręcić śrubę aż do poprawnego wyregulowania natężenia najmniejszego płomienia
• W przypadku gazu G30, śruba by-pass powinna być dokręcona do końca.

KONSERWACJA

• WYMIANA KABLA ZASILAJĄCEGO

W przypadku wymiany kabla zasilającego powinno się używać kabla typu H05VV-F lub H05RR-F o przekroju 3 x 0,75mm2.

Podłączenie do skrzynki zaciskowej musi zostać wykonane tak jak na rys. 10 / 10A:

kabel L brązowy

(faza)

kabel N niebieski

(neutralny)

kabel zielonożółty

(uziemiający)

Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z nieścisłości oraz błędów powstałych w druku zawartych w tej instrukcji obsługi. Zastrzega sobie również prawo do wprowadzania modyfikacji produktu bez zmian podstawowych cech dotyczących działania i bezpieczeństwa. Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego punktu serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytłoczone na tabliczce znamionowej, znajdującej się w tylnej części urządzenia.

SERWIS TECHNICZNY I CZĘŚCI ZAMIENNE

Urządzenie to, zanim opuściło fabrykę, przeszło szereg testów kontrolnych przeprowadzonych przez wykwalifikowanych specjalistów tak, aby zagwarantować jego jak najlepsze działanie.

Oryginalne części zamienne znajda Państwo w naszych autoryzowanych punktach serwisowych. Wszelkie konieczne naprawy czy regulacje powinny być wykonywane przez wykwalifi kowanych specjalistów.

Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego punktu serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytloczone na tabliczce znamionowej, znajdującej się w tylnej części urządzenia.

Informacje te pozwolą pracownikowi serwisu zaopatrzyć się w odpowiednie części zamienne i w konsekwencji zapewnią dokonanie szybkiej i skutecznej naprawy. Radzimy, aby zawsze mieli Państwo pod ręką następujące dane:

MARKA:

MODEL:

NR FABRYCZNY: ____

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.

Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
• Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.

Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.:

Infolinia serwisowa

801 007 158 - dla krajowych połączeń stacjonarnych

222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych

222 668 108 - fax dla krajowych jak i zagranicznych połączeń

Opłata zgodna z taryfą operatora.

Instrukcję w formie elektronicznej można pobrać ze strony internetowej www.freggia.com

Sticker place

Место для наклейки

Місце для наклейки

Miejsce na naklejkę

CE

012
