INSTRUKCJA OBSŁUGI OCC2 Arnold Rak

Programowalny regulator temperatury OCC2 służy do załączania obwodu grzejnego o zadanych porach, w poszczególne dni tygodnia. Modyfikacji programu można dokonać poprzez zmianę czterech, wstępnie zaprogramowanych zdarzeń. To nowatorskie rozwiązanie pozwala na zaprogramowanie regulatora, niemal z "dziecinną łatwością". Procesor regulatora został tak zaprogramowany, aby poprzez duży wyświetlacz i za pomocą symboli graficznych, poprowadzić użytkownika przez proces programowania.

Każdorazowe użycie przycisków powoduje podświetlenie wyświetlacza. Gdy wyświetlacz jest podświetłony element grzejny jest odłączony.

OCC2 został wyposażony w funkcję adaptacyjną, która automatycznie zmienia czas załączenia ogrzewania w taki sposób, aby o nastawionej przez użytkownika porze, została osiągnięta zadana temperatura. Po trzech dniach funkcja adaptacyjna zostaje zapisana w pamięci regulatora. Funkcję adaptacyjną można wyłączyć (patrz pkt 5).

Regulator OCC2-1991 wyposażony jest w czujnik podłogowy przystosowany do montażu w podłodze. W tej konfiguracji regulator mierzy temperaturę podłogi.

Regulator OCC2-1999 wyposażony jest w czujnik powietrzny. W tej konfiguracji regulator mierzy temperaturę otoczenia.

Podstawowa zaletą programowalnego regulatora temperatury OCC2 jest możliwość zaprogramowania czasu i temperatury dla każdego zdarzenia indywidualnie. Dzięki takiemu rozwiązaniu można znacznie zredukować koszty energii, nie tracąc przy tym (dzięki funkcji adaptacyjnej) jednej z najważniejszych zalet przy ogrzewaniu jaką jest “komfort cieplny”.

OCC2 występuje w dwóch typach: OCC2-1991 (wyposażony w czujnik podłogowy) oraz OCC2-1999 (wyposażony we wbudowany czujnik powietrzny). Regulator i czujnik należy zamontować zgodnie z instrukcją obsługi.

Przyciski

A: BSC: D:		*	▽
Regulacja zegara	Włącz / Wyłącz	Powrót do ustawień fabrycznych	Regulacja w dół

E: F:G:	△
Akceptacja Regulacjaw góre		Wyświetlacz

Symbole

H: I: J: K:
Funkcja zegara Tryb	ręczny Czas i temperatura Określenie dnia

L: M: N:
Ogrzewanie włączone	% Odczyt czasu pracy	Symbole czterech zdarzeńPobudkaWyjściePowrótNoc

2. Załączenie regulatora

Po pierwszym załączeniu regulatora na wyświetlaczu pojawią się pulsujące symbole: zegara ( 19 ) i dni. Każdy dzień ma przypisaną cyfre od 1 do 7 (poniedziałek-1, wtorek-2, itd. ...). Pamiętając o tym należy ustawić aktualny czas i odpowiedni dzień tygodnia.
		Za pomocą przycisków ( ) i ) należy ustawić aktualną godzinę i zaakceptować poprzez naciśnięcie przycisku ( )/
		Za pomocą przycisków ( ) i ) należy ustawić odpowiedni dzień i zaakceptować poprzez naciśnięcie przycisku ( )/	[4053]

3. Obsługa regulatora

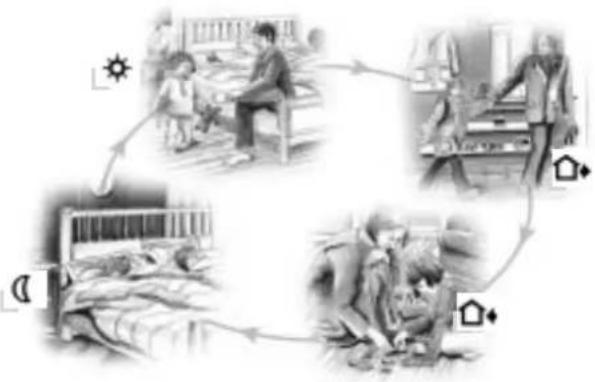

W regulatorze OCC2 dzień został podzielony na cztery zdarzenia. Fabrycznie zaprogramowany na pracę 5(4)-2(2) tzn:

- Przez pięć dni (poniedziałek-piątek) pracuje w trybie cztero-zdarzeniowym, czyli: ( ) pobudka, () wyjście, () powrót, () noc.

- Przez dwa dni (sobota, niedziela) w trybie dwu-zdarzeniowym, czyli: () pobudka i () noc. Ustawienia fabryczne można zmienić (patrz pkt 4). Dla ułatwienia modyfikacji programów w instrukcji przewidziano miejsce na wpisanie własnego tygodniowego harmonogramu użytkownika (patrz pkt 6.).

Regulator wyposażony jest w przycisk "R" (reset). Naciśnięcie i przytrzymanie tego przycisku przez ok. trzy sekundy spowoduje wyzerowanie godziny i dnia tygodnia, natomiast programy powróca do ustawień fabrycznych. Ponowne ustawienie godz. i dnia patrz pkt 2. W celu zmiany programów patrz pkt 4.

Przed przystąpieniem do programowania należy zastanowić się, który z trzech wariantów podziału tygodnia najbardziej nam odpowiada (programowanie wariantów patrz pkt 5):

- Przez pięć dni (poniedziałek-piątek) pracuje w trybie cztero-zdarzeniowym, czyli: ( ) pobudka, ( ) wyjście, ( ) powrót, ( ) noc. - Przez dwa dni (sobota, niedziela) w trybie dwu-zdarzeniowym, czyli: ( ) pobudka i ( ) noc.

Wariant 2. 6(4)-1(2) -123456 / 7

- Przez sześć dni (poniedziałek-sobota) pracuje w trybie cztero-zdarzeniowym, czyli: ( ) pobudka, ( ) wyjście, ( ) powrót, ( ) noc. - Przez jeden dzień (niedziela) w trybie dwu-zdarzeniowym, czyli: ( ) pobudka i () noc.

Wariant 3. 7(4)-0(2) - 1234567

- Przez siedem dni (poniedziałek-niedziela) pracuje w trybie cztero-zdarzeniowym z tym wyjątkiem, że w tym trybie, każdy dzień można zaprogramować indywidualnie, czyli: ( ) pobudka, ( ) wyjście, ( ) powró, ( ) noc - dla każdego dnia tygodnia mogą występować różne czasy i temperatura. Ważne jest także, aby zastanowić się jaki rodzaj zegara będzie dla nas odpowiedni i jakiej skali chcemy używać (programowanie zegara i skali patrz pkt 5): - rodzaj zegara - 12-sto lub 24-ro godzinny, - rodzaj skali - °C lub °F.

4. Programowanie

Przykład.

Wybrany został wariant "1" (patrz pkt 3).

Od poniedziałku do piątku:

• () pobudka, o godz. 6:00 temperatura wzrosła do 25°C.
• () wyjście, o godz. 8:00 temperatura zmalała do 20°C.
• (O) powrót, o godz. 16:00 temperatura wzrosła do 27°C.
• ()noc, o godz. 22:30 temperatura zmalała do 20°C.

Natomiast od soboty do niedzieli:

- () pobudka, o godz. 8:00 temperatura wzrosła do 27°C.

- ()noc, o godz. 23:00 temperatura zmalała do 20°C.

UWAGA:

Temperaturę można ustawiać co 0,5°, w zależności od "ro-dzaju skali (C lub °F)" (wybór: patrz pkt 5.), w przedziale od +5° do +40°. Po ustawieniu temperatury na poziomie +5° i naciśnięciu przycisku ( )na wyświetlaczu pojawi się napis "OFF". Takie ustawienie spowoduje wyłączenie ogrzewania w programowanym zdarzeniu.

Godzinę można ustawiać co 15 min, w zależności od "ro-dzaju zegara (12-sto lub 24-ro godzinny)" (wybór: patrz pkt 5.), w przedziale od 0:00 do 11:45 lub od 0:00 do 23:45.

Naciśnij i p		maj przycisk ( ) przez 3 sekundy. Przyciskami ( ) i( ) zmileni- y zatwierdzaj dokonane zmiany.
Dni 1 do 5
Pobudka			210TC12345		: Godzinę i temperaturę
Wyjście			200TC12345		: Godzinę i temperaturę
Powrót			210TC12345		: Godzinę i temperaturę
Noc			200TC12345		: Godzinę i temperaturę
Dni 6 i 7 [OXYV]
Pobudka			210TC12345		: Godzinę i temperaturę
Noc			200TC12345		: Godzinę i temperaturę

Tymczasowa zmiana ustawień
Podczas normalnej pracy regulatora w trybie cztero-zdar: na komfortową np. przedłużające się przyjęcie lub z komfortowej na ekonomi			potrzeba, chwilowego przestawienia temperatury z ekonomicznej np. niezaplanowane wyjście.
Tryb komfortowy / ekonomiczny[IMAGE]		Nacisnąć przycisk ( )Przyciskami wartość temperatury będzie pulsow godziny. Nastawiona wartość będą zrzenia. Regulator będzie pracował	[14980]	ększyć lub zmniejszyć temperaturę. Nastawiona grund. Po tym czasie regulator powróci do wyświetlania do rozpoczęcia następnego zaprogramowanego zdarwanych ustawień.
Anulowanie trybu komfortowego / ekonomicznego[IMAGE]		Nacisnąć dwukrotnie przycisk ( )	[15000]
			[15001]
			[15002]
			[15003]
Program wakacyjnyZaprogramowany cykl pracy możemy zastąpić innym ustawieniem, np. na c			[15004]
			[15005]
Tryb ręczny:[IMAGE]		Nacisnąć przycisk ( )Przyciskami będzie utrzymywać nastawioną tem	[15006]	twić temperaturę. Od tego momentu regulator
			[15007]
			[15008]
Anulowanie trybu ręcznego[IMAGE]		Nacisnąć przycisk ( )	[15009]
			[15010]
			[15011]

Tymczasowa zmiana ustawieńPodczas normalnej pracy regulatora w trybie cztero-zdarzeniowym, może zaistnieć potrzeba, chwilowego przestawienia temperatury z ekonomicznej na komfortową np. przedłużające się przyjęcie lub z komfortowej na ekonomiczną np. niezaplanowane wyjście.
Tryb komfortowy / ekonomiczny[IMAGE]		Nacisnąć przycisk ( )Przyciskami ( ) i 4) należy zwiększyć lub zmniejszyć temperaturę. Nastawiona wartość temperatury będzie pulsować przez 5 sekund. Po tym czasie regulator powróci do wyświetlania godziny. Nastawiona wartość będzie obowiązywała do rozpoczęcia następnego zaprogramowanego zdarzenia. Regulator będzie pracował wg zaprogramowanych ustawień.
Anulowanie trybu komfortowego / ekonomicznego[IMAGE]		Nacisnąć dwukrotnie przycisk ( )
Program wakacyjnyZaprogramowany cykl pracy możemy zastąpić innym ustawieniem, np. na czas urlopu.
Tryb ręczny:[IMAGE]		Nacisnąć przycisk ( )Przyciskami ( ) i 4) należy ustawić temperaturę. Od tego momentu regulator będzie utrzymywać nastawioną temperaturę.
Anulowanie trybu ręcznego[IMAGE]		Nacisnąć przycisk ( )

Tymczasowa zmiana ustawieńPodczas normalnej pracy regulatora w trybie cztero-zdarzeniowym, może zaistnieć potrzeba, chwilowego przestawienia temperatury z ekonomicznej na komfortową np. przedłużające się przyjęcie lub z komfortowej na ekonomiczną np. niezaplanowane wyjście.
Tryb komfortowy / ekonomiczny[IMAGE]		Nacisnąć przycisk ( )Przyciskami ( ) i 4) należy zwiększyć lub zmniejszyć temperaturę. Nastawiona wartość temperatury będzie pulsować przez 5 sekund. Po tym czasie regulator powróci do wyświetlania godziny. Nastawiona wartość będzie obowiązywała do rozpoczęcia następnego zaprogramowanego zdarzenia. Regulator będzie pracował wg zaprogramowanych ustawień.
Anulowanie trybu komfortowego / ekonomicznego[IMAGE]		Nacisnąć dwukrotnie przycisk ( )
Program wakacyjnyZaprogramowany cykl pracy możemy zastąpić innym ustawieniem, np. na czas urlopu.
Tryb ręczny:[IMAGE]		Nacisnąć przycisk ( )Przyciskami ( ) i 4) należy ustawić temperaturę. Od tego momentu regulator będzie utrzymywać nastawioną temperaturę.
Anulowanie trybu ręcznego[IMAGE]		Nacisnąć przycisk ( )

1. Ustawienia dodatkowe

Naciśnij i przytrzymaj przyciski ( ) 1 () przez 3 sekundy. Przyciskiem () przejdź do odpowiedniego menu.Przyciskiem ()wejdź do wybranego menu.
Menu
	Odczyt zużycia energiiZ regulatora można odczytać procentowy czas pracy ogrzewania z ostatnich 2, 30 lub 365 dni(ze wzoru: 1dzień = czas pracy / 100 x moc urządzenia (kW) x cena za 1kWh x 24h), co pozwala kontrolować zużycie energii np.:Odczyt: 30% z ostatnich 365 dni pracyMoc urządzenia: 1,2 kWCena 1kWh: 0,35 zł.Odczyt: 30/100 x 1,2 x 0,35 x 24 = 3,024zł/dzień
	2 dni30 dni 365dni Wersja oprogBieżąca temp:	Kolejne odczyty zmienia się przyciskami ( ) 1 ). Wyjście z menu poprzez naciśnięcie przycisku ( ) W tym menu nie można wprowadzać żadnych zmian.
	Wybór Wariantu podziału tygodniaPo wejściu w to menu na przemian pulsują cyfry: 12345 / 67 ("wariant-1" patrz pkt 3). Wybieramy odpowiedni dla nas wariant poprzez naciśnięcie przycisku ( ) Zmiany zatwierdzamy przyciskiem ( ). √
		5(4)-2(2) - 4 zdarzenia przez 5 dni2 zdarzenia przez 2 dni6(4)-1(2) - 4 zdarzenia przez 6 dni2 zdarzenia przez 1 dzień7(4)-0(2) - 4 zdarzenia przez 7 dniopis zdarzeń patrz pkt 3.
	Ograniczenie zakresu regulacji temperatury MIN/MAXZakres regulacji temperatury można ograniczyć aby wykluczyć możliwość ustawienia za niskiej lub za wysokiej temperatury. Niektóre podłogi drewniane nie mogą być nagrzewane powyżej 27°C. W przypadku wykorzystania ogrzewania podłogowego w celu uzyskania komfortu ciepłej podłogi możemy nie chieć, aby temperatura podłogi spadła poniżej 22°C.
		Przyciskami ( ) 1 ) Zwiększymy lub zmniejszamy temperature "MAX". Akceptujemy poprzez naciśnięcie przycisku ( ) Na wyświetlaczu pojawi się napis "LoLi". W celu kontynua-cji należy nacisnąć przycisk ( )Przyciskami ( ) 1 ) Zwiększymy lub zmniejszamy temperaturę "MIN". Akceptujemy poprzez naciśnięcie przycisku ( )
	Wybór rodzaju skali i zegaraW tym menu można dokonić zmian rodzaju skali i zegara (patrz UWAGA pkt 4)
		Przyciskami ( ) 1 ) Należy wybrać odpowiedni rodzaj skali i zegara. Akceptujemy poprzez naciśnięcie przycisku ( )
	Funkcja adaptacyjnaOpisaną funkcję adaptacyjną (patrz pkt 1) można wyłączyć lub włączyć. W przypadku wyłączenia regulator załączy się o zaprogramowanej godzinie.
		Przyciskiem ( )USTawiamy "OFF" lub "ON". Akceptujemy poprzez naciśnięcie przycisku ( )
		Aby opuścić "ustawienia dodatkowe" i przejść do normalnej pracy, należy nacisnąć przycisk ( )

Ustawienia fabryczne

Czas i temperatura dla każdego zdarzenia
Dni 1-5 Symbol graficznyzdarzenia		Godzina Temperatura
		Fabrycznie	Użytkownik Fabrycznie		Użytkownik
				OCC2-1991 OCC2-1999
Pobudka		06:00		25°C 20°C
Wyjście		08:00		20°C 15°C
Powrót		16:00		27°C 22°C
Noc		22:30		20°C 15°C
Dna 6-7
Pobudka		08:00		27°C 22°C
Noc		23:00		20°C 15°C
Ustawieniadodatkowe	Fabrycznie Użytkownik
Wariant podziałutygodnia	5:2
Ograniczeniezakresu MIN/MAX	OCC2-1991: +5/+55°COCC2-1999: +15/+28°C
Rodzaj skali i zegara	24 h/°C
	ONFunkcja adaptacyjna

7. Kody błędów

Regulator został tak zaprogramowany aby pomóc użytkownikowi podczas wystąpienia ewentualnych nieprawidłowości w jego działaniu:

E0: Bład wewnętrzny. Wymienić regulator.

E1: Błąd czujnika. Wymienić regulator.

E2: Błąd czujnika. Sprawdzić czy czujnik jest prawidłowo podłączony do regulatora. Jeżeli tak, wymienić czujnik.
