DED8720-43CP - Kosiarka do trawy DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka spalinowa
Model	DED8720-43CP
Marka	DEDRA
Szerokość koszenia	43 cm
Moc silnika	2,7 kW
Pojemność skokowa	139 cm³
Maksymalna prędkość obrotowa silnika	2800 min⁻¹
Waga	29 kg
Wysokość koszenia	25–75 mm (bezstopniowa regulacja)
Pojemność zbiornika paliwa	1 l
Pojemność zbiornika oleju	0,6 l
Gwarantowany poziom mocy akustycznej (LWA)	96 dB(A)
Poziom ciśnienia akustycznego na stanowisku operatora (LpA)	81,5 dB(A)
Wartość emisji drgań (ah)	2,895 m/s²
Rodzaj napędu	Ręczny (pchanie) z opcjonalnym napędem na koła
Typ silnika	Czterosuwowy silnik benzynowy
Układ rozruchu	Rozrusznik linkowy z ręczną pompką paliwową
Urządzenie zbierające	Worek na trawę (pojemność nie podana, ok. 50–60 l)
Funkcja mulczowania	Tak (z klapą do mulczowania)
Regulacja wysokości	Centralna dźwignia, 7 pozycji
Materiał obudowy	Blacha stalowa
Świeca zapłonowa	Typ: standardowa, odstęp elektrod 0,7–0,8 mm
Filtr powietrza	Filtr papierowy, możliwość czyszczenia
Wymiana oleju	Co 25 h lub co roku
Gwarancja	24 miesiące

Często zadawane pytania - DED8720-43CP DEDRA

Jak uruchomić kosiarkę DED8720-43CP?

Upewnij się, że olej i paliwo są zalane. Przy zimnym silniku kilkakrotnie naciśnij ręczną pompkę paliwową (w zależności od temperatury 1-4 razy). Pociągnij dźwignię hamulca do uchwytu i przytrzymaj. Następnie energicznie pociągnij za linkę rozrusznika. Aby zatrzymać silnik, puść dźwignię hamulca.

Jaki olej i paliwo są potrzebne?

Używaj oleju silnikowego do silników czterosuwowych (np. SAE 30 lub 10W-30). Zbiornik oleju ma pojemność 0,6 l. Jako paliwa używaj benzyny bezołowiowej (ROZ 95). Zbiornik paliwa ma pojemność 1 l.

Jak ustawić wysokość koszenia?

Pociągnij dźwignię regulacji w kierunku koła i zatrzaśnij ją w żądanej pozycji. Wysokość koszenia można regulować od 25 mm do 75 mm w 7 stopniach.

O czym należy pamiętać przed koszeniem?

Sprawdź obszar koszenia pod kątem ciał obcych, takich jak kamienie, gałęzie lub zabawki. Noś solidne obuwie i ochronniki słuchu. Upewnij się, że wszystkie osłony działają, a worek na trawę jest prawidłowo zamontowany.

Jak wyczyścić kosiarkę?

Wyłącz silnik, odłącz przewód świecy zapłonowej i pozostaw kosiarkę do ostygnięcia. Przechyl urządzenie na bok, tak aby gaźnik był na górze, a tłumik na dole. Usuń resztki trawy za pomocą drewnianego narzędzia. Czyść kosz na trawę po każdym użyciu.

Kiedy wymienić olej?

Pierwsza wymiana oleju powinna nastąpić po 5 godzinach pracy lub po miesiącu, następnie co 25 godzin lub co 3 miesiące. Spuść zużyty olej przez śrubę spustową i utylizuj go w sposób przyjazny dla środowiska.

Jak wymienić nóż?

Odłącz przewód świecy zapłonowej. Zabezpiecz nóż drewnianym klockiem, poluzuj śrubę odpowiednim kluczem. Zamontuj nowy nóż z podkładką (stroną wklęsłą do noża). Dokręć śrubę mocno.

Co zrobić, gdy silnik nie uruchamia się?

Sprawdź, czy w zbiorniku jest paliwo i czy pompka paliwowa została prawidłowo uruchomiona. Sprawdź świecę zapłonową: jeśli jest mokra, osusz ją; jeśli zabrudzona, wyczyść ją. Sprawdź również filtr powietrza pod kątem zatkania.

Dlaczego kosiarka nie kosi równomiernie?

Możliwe przyczyny: tępy nóż, zbyt niska wysokość koszenia, mokra trawa lub zatkany wyrzut. Sprawdź nóż pod kątem ostrości i wyważenia. Nie koś na mokro i regularnie opróżniaj worek na trawę.

Czy mogę używać kosiarki bez worka na trawę?

Tak, do mulczowania możesz użyć dołączonej klapy do mulczowania. Usuń worek na trawę i zamontuj klapę do mulczowania. Upewnij się, że tylna pokrywa jest zamknięta.

INSTRUKCJA OBSŁUGI DED8720-43CP DEDRA

PL Kosiarka spalinowa Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

! UWAGA

Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu

uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia zapoznać się z treścią instrukcji obsługi. Zachować instrukcję obsługi i deklarację zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawarłych w instrukcji obsługi wpłynie na przedłużenie żywotności urządzenia.

! UWAGA

Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, przekazać jej również instrukcję obsługi i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie przepisy bezpieczeństwa pracy i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować wypadkiem, pożarem i/lub poważnymi obrażeniami.

2. Przepisy bezpieczeństwa

• Urządzenie może obsługiwać jedynie osoba dorosła, przeszkolona, zaznajomiona z niniejszą instrukcją obsługi.
• Udostępniając urządzenie spalinowe, udostępnić także niniejszą instrukcję obsługi.
• Operator nie może przystępować do użytkowania urządzenia, jeśli jest zmęczony, chory lub pod wpływem alkoholu lub innych środków odurzających.

• Dzieciom oraz osobom niezaznajomionym z niniejszą instrukcją obsługi nie wolno posługiwać się urządzeniem.

• Przed przystąpieniem do pracy należy dokładnie obejrzeć teren koszenia i usunąć obce obiekty, takie jak kretowiny, kamienie, zabawki, patyki, kable itp., które mogłyby być wyrzucone przez urządzenie podczas użytkowania.

• Praca urządzeniem może być wykonywana tylko przy dobrej widoczności, przy świetle dziennym lub mocnym oświetleniu sztucznym.
• Osoby postronne należy utrzymywać w oddaleniu. Niedopuszczalne jest uruchamianie urządzenia, jeśli w pobliżu znajdują się osoby postronne, które mogą być narażone na uderzenie przedmiotem wyrzuconym przez kosiarkę.
• Podczas pracy na pochyłościach i zboczach należy kosić w poprzek zbocza, nigdy w górę lub w dół.
• Należy zachować szczególną ostrożność podczas pracy przy zapadliskach, rowach lub nasypach, aby uniknąć urazów i wypadków. Szczególną uwagę zachować podczas wykonywania nawrotów, kiedy operator narażony jest na ryzyko utraty stateczności.
• Niedopuszczalne jest koszenie zboczy o stopniu pochylenia przekraczającym 15°.
• Zachować szczególną ostrożność podczas cofania lub ciągnięcia urządzenia do siebie.
• Przed rozpoczęciem pracy należy upewnić się, że wszystkie blokady startowe, osłony bezpieczeństwa i dźwignie hamulców działają prawidłowo. Należy je również regularnie kontrolować i sprawdzać w czasie pracy – praca urządzeniem, w którym blokady, osłony bezpieczeństwa i hamulce są uszkodzone jest niedozwolona.
• Przed rozpoczęciem pracy należy dokonać dokładnej inspekcji stanu urządzenia, połączeń skręcanych i stanu zespołu noża tnącego. Niedopuszczalne jest użytkowanie urządzenia z uszkodzonym lub zużytym zespołem noża tnącego.
• Niedopuszczalne jest manipułowanie przy systemach i osłonach bezpieczeństwa urządzenia, niedopuszczalne jest ich odłączanie, blokowanie i zmienianie ich nastaw.
• Nie zaleca się, aby operator zmieniał lub manipułował przy plombowanych ustawieniach regulacji prędkości silnika.
• Kosiarka trawnikowa nie powinna pracować ani bez znajdującego się na swoim miejscu kompletnego pojemnika na trawę, ani bez znajdujących się na swoim miejscu osłon samozamykających w otworze wyrzutowym.
• Operator urządzenia musi używać bezpiecznego obuwia z przeciwpoślizgową ochroną słóp, niedopuszczalne jest użytkowanie urządzenia boso, w sandałach lub w obuwiu z odkrtymi stopami. Operator musi też używać odpowiednią odzież ochronną. Niedopuszczalne jest użytkowanie urządzenia w krótkich spodniach lub spodniach nieprzystosowanych.
• Operator urządzenia jest narażony na ekspozycję na hałas, dlatego należy stosować ochronniki słuchu.
• Operator urządzenia jest narażony na ekspozycję na drgania, dlatego należy zwracać szczególną uwagę na zmęczenie i zdolność do prawidłowej oceny możliwości użytkowania urządzenia. Należy planować odpowiednio pracę urządzeniem i rozkładać ją w czasie, robiąc odpowiednie, zależne od stanu operałora, przerwy w pracy, aby ograniczyć konsekwencje wpływu drgań.
• Kosiarka trawnikowa jest wyposażona w silnik spalinowy, w związku z tym z układu wydechowego wydostają się gazy wydechowe, które są toksyczne dla

człowieka. Niedopuszczalne jest uruchamianie urządzenia w zamkniętych pomieszczeniach, należy unikać ekspozycji i wdychania gazów wydechowych.

• Niedopuszczalne jest koszenie mokrej trawy, jak też użytkowanie urządzenia podczas występowania opadów atmosferycznych (deszcz, grad, śnieg itp.) oraz kiedy występuje ryzyko wystąpienia wyładowań atmosferycznych.
• Podczas obsługi urządzenia należy zachować bezpieczną odległość od samego urządzenia i od zespołu noża tnącego. Niedopuszczalne jest zbliżanie rąk lub nóg do obudowy kosiarki i do zespołu noża tnącego podczas pracy urządzenia. Obydwie ręce operatora podczas pracy powinny znajdować się na rękijeści urządzenia, w pozycji umożliwiającej pewne i bezpieczne posługiwanie się dźwignią hamulca.
• Benzyna jest wysoce łatwopalna. Podczas napełniania kosiarki paliwem i olejem należy zachowywać szczególną ostrożność. Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia jest gorący – ryzyko pożaru! Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia pracuje.
• Uzupełnianie paliwa i oleju należy przeprowadzać na świeżym powietrzu, podczas tych czynności niedopuszczalne jest palenie tytoniu i zbliżanie się z otwartymi źródłami ognia – ryzyko pożaru!
• Opary paliwa są szkodliwe dla zdrowia – niedopuszczalne jest jedzenie i picie podczas uzupełniania, należy unikać wdychania tych oparów.
• Podczas uzupełniania paliwa i oleju używać odpowiednich akcesoriów – lejków, rękawic itp.
• Jeśli podczas czynności uzupełniania paliwa i oleju doszło do ich rozlania, należy dokładnie wytrzeć wszystkie ich pozostałości.
• Niedopuszczalne jest otwieranie zbiornika paliwa i korka wlewu oleju podczas pracy silnika.
• Paliwo i olej należy przechowywać tylko w szczelnie zamkniętych, atestowanych pojemnikach, wyraźnie oznaczonych i przeznaczonych tylko do tego celu.
• Niedopuszczalne jest prowadzenie uruchomionego urządzenia przez obszary inne niż trawnik – chodniki, krawężniki, obrzeża itp.
• Przed czyszczeniem i konserwacją urządzenia należy wyłączyć silnik, upewnić się, że zespół noża tnącego się zaatrzymał, a także zdjęć przewód przyłączeniowy świecy zapłonowej.
• Przy uderzeniu zespołu noża tnącego w obcy przedmiot należy wyłączyć silnik, upewnić się, że zespół noża tnącego się zatrzymał, dokonać inspekcji w celu sprawdzenia powstałych uszkodzeń. Niedopuszczalne jest praca urządzeniem, jeśli stwierdzono uszkodzenia zespołu nożna tnącego, obudowy, osłon bezpieczeństwa lub jeśli występują nienaturalne wibracje.
• Nie dotykać tłumika i innych części silnika, kiedy silnik jest gorący – ryzyko oparzenia.
• Podczas pracy urządzenia nie należy go przechylac,

3. Opis urządzenia

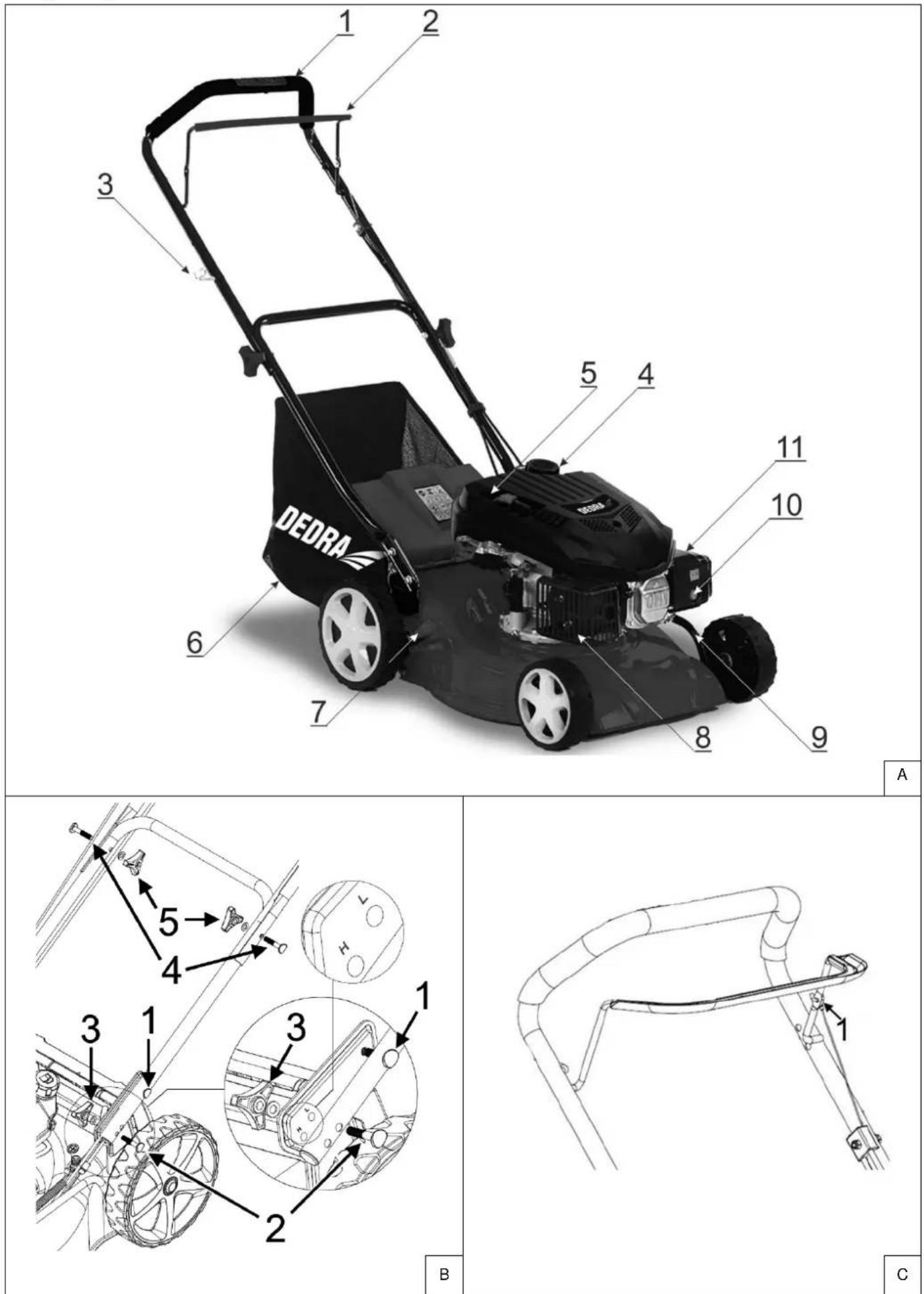

Rys. A: 1. Rękojeść, 2. Dźwignia hamulca, 3. Uchwyt linki rozrusznika, 4. Korek wlewu paliwa, 5. Korek wlewu oleju, 6. Kosz na trawę, 7. Dźwignia regulacji wysokości cięcia, 8. Tłumik, 9. Przewód przyłączeniowy świecy zapłonowej, 10. Mieszek ręcznej pompy, 11. Filtr powietrza

4. Przeznaczenie urządzenia

To urządzenie przeznaczone jest jedynie do koszenia naturalnej trawy. Jakiekołwiek inne, niż dedykowane użycie urządzenia jest niedopuszczalne. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Urządzenie jest przeznaczone tylko do pracy na zewnątrz. Nie pracować podczas występowania opadów atmosferycznych i ryzyka wystąpienia wyładowań atmosferycznych.

1. Dane techniczne

Model	DED8720-43CP
Szerokość koszenia [cm]	43
Moc silnika [kW]	2,7
Pojemność skokowa silnika [cm ^3 ]	139
Maksymalna prędkość obrotowa silnika [min ^-1 ]	2800
Masa urządzenia [kg]	29
Wysokość koszenia [mm]	25-75
Pojemność zbiornika oleju [l]	0,6
Pojemność zbłornika paliwa [l]	1
Gwaranlowany poziom mocy akustycznej LWA[dB(A)]	96
Poziom ciśnienia akustycznego na stanowisku operatora LPA[dB(A)]	81,5
Niepewność pomiaru K dla LSA[dB(A)]	3
Poziom mocy akustycznej LWA[dB(A)]	93,1
Niepewność pomiaru K dla LWA[dB(A)]	0,71
Wartość drgań a _h [m/s ^2 ]	2,895
Niepewność pomiaru K dla drgań [m/s ^2 ]	1,5

Informacja na temat drgań i hałasu

Wartość łączna drgań a, oraz niepewność pomiaru określono zgodnie z normą ISO 5395-1:2013 i podano w tabeli.

Emisja hałasu została określona zgodnie z ISO 5395-1:2013, wartości podano powyżej w tabeli.

⚠ UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze używać środków ochrony słuchu!

Deklarowana łączna wartość drgań i hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań i hałasu może być również wykorzystywany do wstępnej oceny narażenia na drgania i hałas. Poziom drgań i hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

UWAGA

Przed przystąpieniem do pracy urządzenie musi być kompletnie zmontowane i przygotowane według kci.

Montaż rękojeści

Dolną część rękijeści obrócić wokół osi zamontowanych fabrycznie śrub (Rys. B. 1). Przez jeden z otworów oznaczonych L lub H (patrz: Rys. B) przełożyć śruby (Rys. B, 2). Wybór otworu przez użytkownika umożliwia regulację wysokości położenia rękijeści: w przypadku przełożenia śruby przez otwór oznaczony L, pozycja rękijeści będzie niższa, w przypadku przełożenia śruby przez otwór oznaczony jako H, pozycja rękijeści będzie niższa. Położenie należy dobrać odpowiednio do wzrostu operatora.

Następnie śruby (Rys. B, 2) zabezpieczyć podkładkami i nakrętkami motylkowymi (Rys. B, 3).

Górną część rękojeści nałożyć na dolną, zabezpieczyć śrubami (Rys. B, 4), podkładkami oraz nakrętkami motylkowymi (Rys. B, 5).

Przełożyć linkę hamulca przez otwór w dźwigni hamulca (Rys. C, 1). Upewnić się, że są zamocowane pewnie i nie wypadają.

Montaż kosza na trawę

! UWAGA

Kosiarka jest dostarczana z włóżoną osłoną do mulczowania, którą należy wyjąć przed założeniem kosza ys. E)

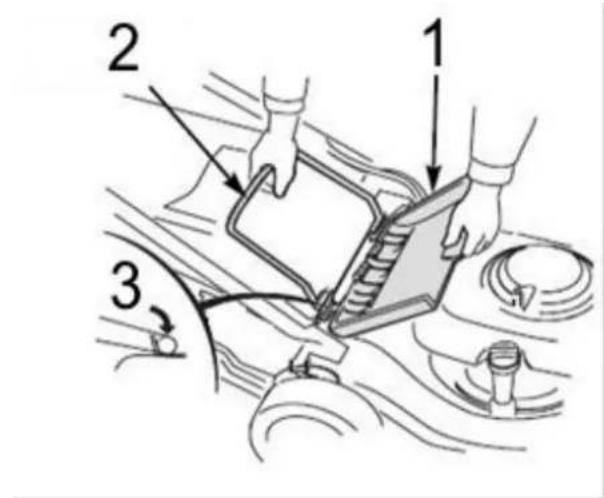

W przypadku zamiaru koszenia trawy z założonym koszem na trawę: unieść tylną osłone (Rys. D, 1), trzymając za uchwyt kosza (Rys. D, 2) założyć tak, aby zablokować go w gniazdach (Rys. D, 3).

Montaż osłony do mulczowania

W przypadku zamiaru koszenia trawy z mulczowaniem: unieść tylną osłonę (Rys. F, E), założyć osłonę do mulczowania (Rys. E, 2).

⚠ UWAGA

Kosiarka wyposażona jest w silnik czterosuwowy, który jest dostarczany bez oleju silnikowego. Przed pierwszym zupełnie olej.

Uzupełnianie oleju w silniku

Należy odkręcić korek wlewu oleju (Rys. A, 5) i włać dedykowany olej. Ilość oleju, jaką należy uzupełnić jest określona w danych technicznych. Podczas uzupełniania poziomu oleju należy korzystać z lejka, a ewentualne rozlane pozostałości dokładnie wytrzeć.

Sprawdzanie poziomu oleju

Po pierwszym uzupełnieniu należy odczekać kilka minut, a następnie sprawdzić poziom oleju. W tym celu należy zaopatrzyć się w niepyłące czyściwo, wykręcić korek oleju i wytrzeć bagnet czyściwem. Następnie umieścić bagnet we wiewie oleju, bez dokręcania korka, jak pokazano na rysunku F (Rys. F, 1) – po wyciągnięciu bagnetu, poziom oleju powinien znajdować się pomiędzy wskazaniem minimalnym, oznaczonym literą L (Rys. F, 3) a wskazaniem maksymalnym, oznaczonym literą F (Rys. F, 2).

Tankowanie paliwa

! UWAGA

Opary benzyny są wysoce łatwopalne. Stosować się do wszystkich zaleceń zawartych w „Przepisach (punkt 2. instrukcji obsługi) podczas tankowania paliwa.

Odkręcić korek zbiornika paliwa (Rys. A, 4) i używając lejka (przeznaczonego tylko do tego rodzaju paliwa) uzupełnić poziom paliwa. Iłość paliwa, jaka mieści się w zbiorniku jest określona w danych technicznych. Nie wolno przekraczać maksymalnego poziomu paliwa (Rys. G, 1).

W przypadku rozlania paliwa dokładnie wytrzeć wszystkie pozostałości.

Ustawianie wysokości cięcia

W celu ustawienia wysokości cięcia należy odciągnąć w kierunku koła dźwignię regulacji (Rys. A, 7) i przestawić jej zatrzask w odpowiednią zapadkę (Rys. H). Odpowiednią wysokość cięcia należy dobrać do rodzaju trawnika i wysokości trawy. Jeśli trawa jest wysoka, koszenie należy rozpoczynąć od najwyższej wysokości, stopniowo ją zmniejszając w razie potrzeby.

! UWAGA

Po ustawieniu żądanej wysokości cięcia upewnić się, że dźwignia regulacji jest zablokowana zatrzaskiem w otworze v przód/tył kosiarki.

8. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

⚠ UWAGA Przed uruchomieniem urządzenia upewnić się, że wszystkie dźwignie (hamulca, sprzęgła napędu) pracują prawidłowo. Regularnie sprawdzać ich działanie.

Pompowanie paliwa

Kiedy silnik jest zimny, przed uruchomieniem należy wcisnąć mieszek ręcznej pompy paliwa (Rys. A, 10; Rys. G, 1). W zależności od temperatury otoczenia wcisnąć go odpowiednia liczbe razy:

Temperatura	< 0°C	0+10°C	10+20°C	>20°C
Liczba wciśnięć	3÷4	2÷3	1÷2	1

Rozruch silnika

Dźwignię hamulca (Rys. A, 2) przyciągnąć do rękojeści i trzymać. Pociągnąć za uchwyt linki rozrusznika (Rys. A, 3; Rys. J, 2), aby uruchomić silnik. Jeśli rozruch nie nastąpi za pierwszym razem, powtórzyć, cały czas trzymając dźwignię hamulca przyciągnięta do rękojeści.

Zwołnienie dźwigni hamulca spowoduje zatrzymanie silnika. Silnik i zespół noża tnącego mogą się obracać przez chwilę po puszczeniu dźwigni hamulca, przed przystąpieniem do dalszych czynności należy upewnić się, że silnik zatrzymał się całkowicie.

9. Użytkowanie urządzenia

⚠ UWAGA Przed rozpoczęciem koszenia operator powinien się upewnić, że zapoznał się i stosuje się do wszystkich przepisów bezpieczeństwa (punkt 2. instrukcji obsługi).

Kosząc trawę należy poruszać się w liniach prostych, na zakładkę (tak, aby kolejne przejście pokrywało się częściowo z poprzednim).

W celu opróżnienia kosza na trawę należy zatrzymać urządzenie (puścić dźwignię hamulca – Rys. A, 2). Przed zdjęciem kosza upewnić się, że zespół noża tnącego zatrzymał się. Kosz na trawę zdejmować w odwrotnej kolejności względem zakładania (Rys. D).

Przed ponownym założeniem kosza na trawę upewnić się, że otwór wylotowy nie jest zapchany resztkami skoszonej trawy.

W przypadku koszenia z mulczowaniem, rozdrobniona trawa jest rozrzucana przez kosiarkę równomiernie po całej powierzchni trawnika. Mulczowanie (inaczej: ściółkowanie) w normalnych warunkach użytkowania trawnika zabezpiecza grunt przed nadmierna erozją, a rozdrobniona trawa ulega biodegradacji, nawożąc trawnik.

W celu osiągnięcia optymalnej wydajności urządzenia, należy utrzymywać je w czystości. Regularnie podczas pracy wyłącając urządzenie i sprawdzać, czy resztki skoszonej trawy nie zapchały żadnego z otworów wyrzutowych.

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy wyłączonym silniku i zdjętym przewodzie przyłączeniowym świecy zapłonowej.

Po każdym użyciu należy wyłączyć, pozostawić do wystygnięcia i przeprowadzić oględziny oraz czyszczenie.

Odłączanie świecy zapłonowej (Rys. K)

Po wyłączeniu i wystudzeniu urządzenia ze świecy zapłonowej (Rys. K, 1) ściągnąć przewód przyłączeniowy (Rys. K, 2).

Czyszczenie

Urządzenie należy utrzymywać i przechowywać w czystości. Podczas czyszczenia przechyląć urządzenie na bok tak, aby gaźnik znajdował się u góry, a tłumik u dołu. Nagromadzoną trawę wewnątrz obudowy usuwać za pomocą drewnianego, stępionego narzędzia, lub grubszego patyka. Zwracać szczególną uwagę na ostre krawędzie noża – występuje ryzyko skaleczenia.

Regularnie, po każdym użyciu czyścić kosz na trawę i sprawdzać pod kątem uszkodzeń. Jeśli do czyszczenia kosza użyto wody, przed przechowywaniem dokładnie osuszyć.

Obudowę kosiarki od góry i inne elementy czyścić przy użyciu miękkiej szmatki lub sprężonego powietrza. Nie używać rozpuszczalników i detergentów, mogą one uszkodzić elementy urządzenia!

Zespół noża tnącego

⚠ UWAGA Podczas prac związanych z konserwacją zespołu noża tnącego zawsze zakładać rękawice ochronne i zwracać szczególną uwagę na ostre krawędzie noża.

W celu wymiany lub demontażu i montażu noża Inącego należy zaopatrzyć się w drewniany klocek, który posłuży do zablokowania noża tak, aby nie obracał się podczas odkręcania. Podczas operacji dokręcania i odkręcania śruby nie wolno trzymać noża ręką!

Zespół noża tnącego składa się z uchwyt (Rys. L, 4), noża tnącego (Rys. L, 3), podkładki (Rys. J, 2) i śruby (Rys. J, 1). Do odkręcania i dokręcania śruby używać klucza płaskiego o odpowiednio długim ramieniu lub klucza udarowego. Podkładkę ułożyć tak, aby jej wklęsła strona była skierowana do ostrza, a wypukła w kierunku śruby.

Świeca zapłonowa

A UWAGA Ostrożnie dokręcać świecę zapłonową po konserwacji. Świeca nie może być dokręcona zbyt luźno (luży wyczuwalne pod palcem), ani też za mocno (nie należy do dokręcania świecy używać przedłużanych dźwigni ani kluczy elektrycznych).

Stan świecy zapłonowej należy regularnie kontrolować. Sprawdzać też stan przewodu przyłączeniowego świecy, czy nie jest zużyty, czy izolacja nie jest popękana lub sparciała.

Świecę odkręcać i dokręcać ręcznie, przy użyciu dołączonego klucza do świecie.

Czyścić elektrody świecy za pomocą szczotki drucianej. Za pomocą szczelinomierza sprawdzać, jaka jest odległość między elektrodami – jej szerokość powinna ona zawierać się pomiędzy 0,7 a 0,8 mm.

Sprawdzanie poziomu oleju, spuszczanie oleju

W celu sprawdzenia i uzupełnienia poziomu oleju postępować, jak opisano w rozdziale 7. instrukcji obsługi.

Spuszczanie oleju możliwe jest przez śrubę spustową, która znajduje się na dole szyjki pod korkiem wlewu oleju (Rys. M, 1). Nie dopuszczac, aby zużyty olej rozlewał się na ziemię – należy zebrać go do odpowiedniego pojemnika i utylizować zgodnie z lokalnymi przepisami.

Czyszczenie filtra powietrza

Wciskając zatrzaski (Rys. N, 1) zdjąć pokrywę filtra powietrza (Rys. N, 2). Wewnątrz znajduje się filtr (rys. N, 3).

Jeśli filtr jest są uszkodzony, należy je bezwzględnie wymienić.

Czyścić filtr za pomocą sprężonego powietrza, przedmuchując od strony wewnętrznej filtrą na zewnątrz. Nie używać szczotek ani detergentów!

Miękką szmałką wytrzeć brud z podstawy filtra (Rys. N, 4) zwracając szczególną uwagę, żeby nic nie dostalo się do otworów i przewodu powietrznego!

Montaż filtra przeprowadzać w odwrotnej kolejności, upewniając się, że jest ułożony poprawnie w pokrywie (Rys. N, 2), nie ma pofalowanych krawędzi ani wybrzuszeń.

Spuszczanie paliwa

W przypadku przechowywania urządzenia bez uruchamiania przez czas dłuższy niż miesiąc, należy spuścić paliwo ze zbiornika paliwa, używając do tego celu dedykowanej pompy do paliwa (brak w kompletacji).

Należy spuścić również z gaźnika. Patrząc od przodu kosiarki, gaźnik będzie widoczny za osłoną filtra powietrza (Rys. K, 2). Odkręcić śrubę spustową (Rys. K, 1) i zebrać resztkę paliwa z gaźnika do odpowiedniego pojemnika. Ewentualne pozostałości dokładnie wytrzeć.

Nastawa napięcia linek

⚠ UWAGA Jeżeli użytkownik nie posiada odpowiedniej wiedzy i doświadczenia w zakresie regulacji, nie powinien

samodzielnie przeprowadzać opisanych poniżej czynności – w takim przypadku należy zwrócić się do autoryzowanego serwisu.

Wraz z czasem użytkowania urządzenia dochodzi do naturalnego zużycia i rozciągnięcia się linek hamulca i sprzęgła napędu. Jeśli zachodzi potrzeba, użytkownik może samodzielnie dokonać nastawy napięcia linek.

Przechowywanie i transport

Jeżeli urządzenie nie będzie użytkowane przez dłuższy czas (ponad miesiąc), należy je dokładnie oczyścić i spuścić paliwo ze zbiornika oraz gaźnika, a także olej z silnika postępując zgodnie z opisanymi powyżej instrukcjami.

Uzradzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

Plan przeglądów

Przed każdym użyciem

Po pierwszym miesiącu (lub po 5 h pracy)

Co 3 miesiące (lub co 25 h pracy)

Co pół roku (lub co 50 h pracy)

Co roku (lub co 100 h pracy)

Co 2 lata (lub co 250 h pracy)

Przeglady możliwe do samodzielnego wykonania
Olej silnikowy	Sprawdzenie	X
	Wymiana		X	X
Filtr powietrza	Sprawdzenie	X
	Czyszczenie			X
	Wymiana					X
Świeca zapłonowa	Sprawdzenie i nastawa					X
	Wymiana						X
Zbiornik paliwa	Czyszczenie			X
Napięcie linek	Sprawdzenie	X
	Regulacja					X
Przewód paliwowy	Sprawdzenie						X
	Wymiana						X
Przeglady do wykonania w autoryzowanym serwisie
Luz na zaworach	Sprawdzenie i nastawa					X
Komora spalania	Czyszczenie					X

11. Części zamienne i akcesoria

Oferowane akcesoria:

DED87309 – filtr powietrza

DED87306 – ostrze do kosiarki

DED87312 – świeca zapłonowa

DEGL07A (0,6L), DEGL07B (1L)— oleje silnikowe

⚠ UWAGA Uzycie nieoryginalnych części (nozy tnących itp.) może prowadzić do uszkodzenia kosiarki, a także w skrajnym przypadku do poważnych obrażeń ciała.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odlączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Silnik nie chce się uruchomić	Brak paliwa	Uzupełnić paliwo
	Złej jakości paliwo	Spuścić paliwo ze zbiomika i z gażnika, zmienić paliwo
	Żle podłączona świeca zapłonowa	Sprawdzić podłączenie świecy zapłonowej, poprawić
	Świeca zapłonowa zalana paliwem	Wykręcić świecę zapłonową, oczyścić, wysuszyć i założyć ponownie
	Uszkodzona świeca zapłonowa	Wymienić świecę zapłonową
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
Silnik nie pracuje z pełną mocą	Zatkany filtr powietrza	Sprawdzić i oczyścić filtr powietrza, w razle potrzeby wymienić
	Złej jakości paliwo	Spuścić paliwo ze zbiomika i z gaźnika, zmienić paliwo
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
Kosiarka gubi trawę, mimo założonego kosza na trawę	Załóżony wkład do mulczowania	Wyjąć wkład do mulczowania
	Pełen kosz na trawę	Sprawdzić kosz, opróżnić
Urządzenie wpada w nienaturalne wibracje	Niewyważony lub żle wyważony noż tnący	Przekazać noż do wyważenia kompetentnej osobie
	Skrzywiony wał po uderzeniu w przeszkodę	Przekazać urządzenie do serwisu

13. Kompletacja urządzenia

1. Kosiarka – 1 szt., 2. Kosz na trawę – 1 szt., 3. Osłona do mulczowania – 1 szt., 4. Śruba rękojeści z podkładką i nakrętką motylkową – 4 kpl., 5. Wsporniki tylnej osłony – 2 szt.

14. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Silnik	28	Osłona gumowa łożyska
2	Łącznik	29	Osłona kanału wyrzutowego
3	Sprężyna	30	Sprężyna osłony
4	Osłona noża tnącego	31	Wkręt
5	Wkręt	32	Śruba
6	Oś geometryczna	33	Zębatka regulacji wysokości cięcia
7	Klin	34	Wspornik prawej części rękojeści
8	Podkładka uchwytu noża	35	Pręt osłony kanału wyrzutowego
9	Uchwyt noża	36	Nakrętka
10	Nóż 43 cm	37	Wspornik lewej części rękojeści
11	Podkładka	38	Nakrętka
12	Śruba	39	Rękojeść
13	Zaślepka koła	40	Pokrętło
14	Nakrętka	41	Rękojeść
15	Koło	42	Linka sprzęgła
16	Drut	43	Pałąk hamulca
17	Blokada osi przedniej	44	Wkręt
18	Oś przednia	45	Zaczep szarpanki
19	Podkładka falista	46	Wkręt
20	Oś geometryczna	47	Uchwyt linki
21	Zaślepka koła	48	Rama zbiornika na urobek
22	Koło	49	Kosz na trawę
23	Uszczelka	50	Wkręt
24	Dźwignia regulacji wysokości cięcia	51	Nakrętka
25	Mocowanie uchwytu	52	Śruba

26	Oś tylna	53	Osłona rękojeści głównej
27	Pierścień ustalający

Karta gwarancyjna

na

Kosiarka spalinowa

Nr katalogowy: ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Kosiarka	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Nóż tnący, filtr powietrza, świeca zapłonowa	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
   d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwagał Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah
