Typ produktu	Wolnostojąca kuchenka elektryczna
Marka	Indesit
Model	K3C51.A (W)/U
Szerokość	60 cm
Wysokość	90 cm
Głębokość	60 cm
Waga	Około 50 kg
Zasilanie	220-240 V / 50-60 Hz
Typ piekarnika	Wielofunkcyjny piekarnik elektryczny
Liczba funkcji piekarnika	8 (w tym z termoobiegiem, grill, rozmrażanie)
Rodzaj płyty grzewczej	Płyta ceramiczna
Liczba stref gotowania	4
Grill	Tak, w zestawie
Pojemność piekarnika	58 litrów
Czyszczenie	Wnętrze emaliowane, drzwi łatwe do czyszczenia
Funkcje bezpieczeństwa	Wentylator chłodzący, termostat bezpieczeństwa, opcja blokady dziecięcej
Klasa energetyczna	A
Dostępność części zamiennych	Poprzez autoryzowane centra serwisowe Indesit
Typ sterowania	Pokrętła i cyfrowy timer
Kolor	Biały (W)

Często zadawane pytania - K3C51.A (W)/U INDESIT

Jak zainstalować kuchenkę?

Upewnij się, że kuchenka stoi na płaskiej, stabilnej powierzchni. Podłącz do gniazdka 220-240 V z odpowiednim uziemieniem. Zapoznaj się z instrukcją instalacji, aby uzyskać szczegółowe kroki.

Co zrobić, jeśli piekarnik nie nagrzewa się?

Sprawdź, czy zasilanie jest podłączone i czy wyłącznik automatyczny jest włączony. Sprawdź, czy przełącznik funkcji piekarnika jest ustawiony prawidłowo. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną Indesit.

Jak czyścić płytę ceramiczną?

Użyj specjalnego środka do czyszczenia płyt ceramicznych i miękkiej ściereczki. Unikaj szorstkich gąbek. W przypadku przypalonych resztek nałóż środek i odczekaj przed wycieraniem.

Czy mogę używać grilla i piekarnika jednocześnie?

Tak, kuchenka umożliwia jednoczesne korzystanie z funkcji grilla i piekarnika, ale upewnij się, że prawidłowo ustawiłeś temperatury.

Jak ustawić timer?

Naciśnij przycisk timera, aż wyświetlacz zacznie migać, a następnie użyj przycisków +/- aby ustawić żądany czas. Piekarnik wyłączy się automatycznie po upływie czasu.

Jaka jest prawidłowa temperatura piekarnika do pieczenia?

W przypadku większości wypieków rozgrzej piekarnik do 180-200°C. Użyj funkcji z termoobiegiem dla równomiernych efektów.

Jak wymienić żarówkę w piekarniku?

Odłącz kuchenkę od zasilania. Zdejmij szklaną osłonę, wykręć starą żarówkę i wymień na żarówkę kompatybilną 25W/300°C.

Dlaczego płyta grzewcza nie działa?

Sprawdź, czy blokada dziecięca jest włączona (symbol na wyświetlaczu). Upewnij się również, że strefa gotowania jest prawidłowo wybrana, a patelnia jest kompatybilna (płaskie dno).

Gdzie mogę znaleźć części zamienne?

Części zamienne są dostępne w autoryzowanych centrach serwisowych Indesit. Podaj numer modelu K3C51.A (W)/U, aby uzyskać dokładne części.

Jak aktywować blokadę dziecięcą?

Naciśnij i przytrzymaj przycisk blokady (zwykle z ikoną klucza) przez 3 sekundy, aż na wyświetlaczu pojawi się symbol zamka. Powtórz, aby dezaktywować.

INSTRUKCJA OBSŁUGI K3C51.A (W)/U INDESIT

Ustawienie i wypoziomowanie

Połączenia elektryczne

Dane techniczne

Opis urządzenia, 15

Widok ogólny

Panel sterowania

Uruchomienie i użytkowanie, 16-19

Użytkowanie piekarnika

Programy

Tabela pieczenia w piekarniku

Użytkowanie szklano-ceramicznej płyty grzejnej, 20

Włączanie i wyłączanie stref pieczenia

Strefy pieczenia

Zalecenia i środki ostrożności, 21

Ogólne zasady bezpieczeństwa

Utylizacja

Oszczędność i ochrona środowiska

Konserwacja i utrzymanie, 22

Odłączenie prądu elektrycznego

Czyszczenie urządzenia

Wymiana żarówki oświetleniowej w piekarniku

Czyszczenie szklano-ceramicznej płyty grzejnej

Serwis Techniczny

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim. ! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa. ! Instalacja urządzenia powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. ! Wszelkie działania w zakresie regulacji lub konserwacji muszą być wykonywane przy kuchence odłączonej od zasilania elektrycznego.

Ustawienie i wypoziomowanie

! Możliwe jest zainstalowanie urządzenia obok mebli, których wysokość nie przekracza wysokości płyty roboczej. ! Należy się upewnić, czy ściana stykająca się z tyłem urządzenia wykonana jest z materiału niepalnego i odpornego na ciepło (T 90°C).

W celu umożliwienia prawidłowej instalacji:

• ustawić urządzenie w kuchni, w jadalni lub w innym pomieszczeniu (nie w łazience);
• jeśli płyta kuchenki jest wyższa w stosunku do mebli, powinny one znajdować się w odległości co najmniej 200 mm od urządzenia;

rysunek);

- jeśli kuchenka zainstalowana jest pod szafką wiszącą, szafka powinna się znajdować w odległości co najmniej 420 mm nad płytą kuchenki.

Odległość ta powinna wynosić 700 mm, jeśli szafki wiszące są łatwopalne (patrz

• nie umieszczać zasłon za kuchenką ani w odległości mniejszej niż 200 mm od jej krawędzi;
• ewentualne okapy powinny zostać zainstalowane według wskazówek zawartych w ich instrukcji.

* Znajduje się tylko w niektórych modelach.

Wypoziomowanie

Jeśli konieczne jest wypoziomowanie urządzenia, należy przykręcić nożki regulacyjne, dostarczane jako wyposażenie, w odpowiednich gniazdach umieszczonych w rogach podstawy kuchenki (patrz rysunek).

Nóżki* mocowane są w otworach pod podstawą kuchenki.

Podłączenie elektryczne

Montaż przewodu zasilającego

Przewód należy dostosować do danego rodzaju podłączenia elektrycznego, według następującego schematu podłączeniowego:

W celu zamontowania przewodu zasilającego:

1. Odkręcić śrubę V ze skrzynki zaciskowej i w celu otwarcia zdjąć pokrywę (patrz rysunek).
2. umieścić śrubę łącznikową „U” A (patrz rysunek) zgodnie z powyższym schematem podłączeniowym. Skrzynka zaciskowa dostosowana jest do podłączenia

jednofazowego 230V: zaciski 1,2, i 3 są ze sobą połączone ; mostek 4-5 znajduje się w dolnej części skrzynki zaciskowej.

1. Umieścić przewody N oraz L zgodnie ze schematem (patrz rysunek) i wykonać podłączenie, dokręcając mocno śruby zacisków.
2. Umieścić pozostałe przewody w zaciskach 1-2-3 i dokręcić śruby.
3. Zamocować przewód zasilający w odpowiedniej prowadnicy.
4. Zamknąć pokrywę skrzynki zaciskowej, przykręcając śrubę V.

Podłączenie przewodu zasilającego do sieci

Zamontować na przewodzie znormalizowaną wtyczkę dostosowaną do obciążeń wskazanych na tabliczce znamionowej umieszczonej na urządzeniu (patrz tabela Dane techniczne).

Urządzenie należy podłączyć bezpośrednio do sieci przy użyciu wyłącznika wielobiegunowego o odległości styków co najmniej 3 mm, instalowanego pomiędzy urządzeniem a siecią. Wyłącznik musi być dostosowany do wskazanych obciążeń i musi odpowiadać normom NFC 15-100 (przewód uziemienia nie powinien być przerwany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę przekraczającą 50°C.

Przed wykonaniem podłączenia należy się upewnić, czy:

• gniazdko posiada odpowiednie uziemienie i czy jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane na tabliczce znamionowej;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne z wtyczką, należy się zwrócić do autoryzowanego technika w celu dokonania wymiany. Nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko prądu powinny być łatwo dostępne. ! Przewód nie powinien być pozaginany ani przygnieciony. ! Przewód powinien być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowanych techników. ! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe normy nie będą przestrzegane.

TABELA CHARAKTERYSTYK
Wymiary	szerokość 44 cmwysokość 34 cmgłębokość 38 cm
Objętość	54 l
Wymiary użytkoweszufladypodgrzewaniapotraw	szerokość 42 cmwysokość 23 cmgłębokość 44 cm
Napięcie iczęstotliwośćzasilaniaelektrycznego	patrz tabliczka znamionowa
Płyta grzejna zeszkła ceramicznegoPrzód lewaTyl lewaTyl prawaPrzód prawaMoc pochłanianaprzez ceramicznepłyty grzejne Max	1200 W1700 W1200 W1700 W5800 W
ENERGY LABEL	Dyrektywa 2002/40/WE na etykietcepiekarników elektrycznychNorma EN 50304Zużycie energii konwekcja naturalna —funkcja ogrzewania:——TradycyjnyZużycie energii deklaracja Klasykonwekcja wymuszona - funkcjaogrzewania:Piekarnik do wypieku ciast
dzenie jest zgodne znastępującymi dyrektywami unijnymi:2006/95/EC z dnia 12.12.06 (niskienapięcie) z późniejszymi zmianami -04/108EE z dnia 15/12/04 (zgodnośćelektromagnetyczna) z późniejszymizmianami - 93/68/CEE z dnia 22/07/93z późniejszymi zmianami2002/96/CEE

Widok ogólny

PL

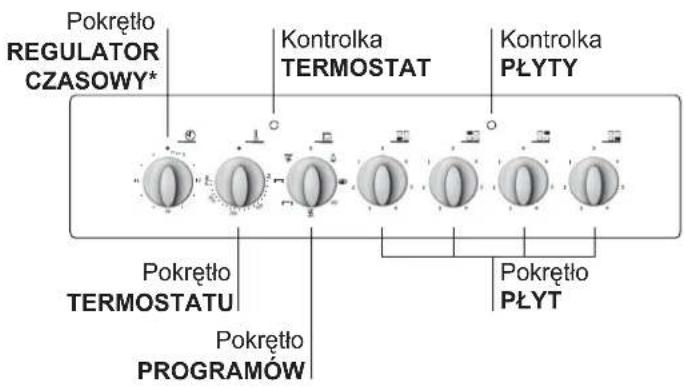

Panel sterowania

* Znajduje się tylko w niektórych modelach.

Użytkowanie piekarnika

! Przy pierwszym włączeniu należy uruchomić pusty piekarnik na przynajmniej jedną godzinę, z termostatem ustawionym na maksimum i z zamkniętymi drzwiczkami. Następnie wyłączyć urządzenie, otworzyć drzwiczki piekarnika i przewietrzyć pomieszczenie. Zapach, jaki się wytworzy, jest skutkiem parowania substancji zastosowanych w celu zabezpieczenia piekarnika.

! Przed przystąpieniem do użytkowania urządzenia należy obowiązkowo usunąć plastikową folię z jego ścianek!

! Nigdy nie należy stawiać żadnych przedmiotów bezpośrednio na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

1. Wybrać żądany program pieczenia obracając pokrętłem PROGRAMY.
2. Wybrać temperaturę zalecaną dla danego programu, lub inną żądaną temperaturę, obracając pokrętłem TERMOSTAT. Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w odpowiedniej tabeli (patrz Tabela pieczenia w piekarniku).

Podczas pieczenia można zawsze:

• zmienić program pieczenia posługując się pokrętłem PROGRAMY;
• zmienić temperaturę posługując się pokrętłem TERMOSTAT;
• przerwać pieczenie obracając pokrętło PROGRAMY na pozycję „0”.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Kontrolka TERMOSTAT

Jej zaświecenie się sygnalizuje, że piekarnik jest w trakcie pracy. Gaśnie, kiedy wewnątrz piekarnika zostanie osiągnięta ustawiona temperatura. W tym momencie kontrolka zapala się i gaśnie naprzemiennie, wskazując, że termostat pracuje i utrzymuje stałą temperaturę.

Oświetlenie piekarnika

Włącza się je, obracając pokrętło PROGRAMY na pozycję inną niż „0”. Pozostaje włączone dopóki piekarnik jest w trakcie pracy. Po wybraniu przy pomocy pokrętła, światło zapala się bez uruchamiania żadnego elementu grzewczego.

Regulator czasowy*

W celu uruchomienia Regulatora czasowego (Minutnika) należy wykonać następujące czynności:

1. wykonać prawie pełny obrót pokrętłem TIMER w kierunku zgodnym z ruchem wskazówek zegara ⚙ w celu nastawienia dzwonka;
2. obracać w kierunku przeciwnym do ruchu wskazówek zegara ○ pokrętłem TIMER, ustawiając żądany czas.

Programy

Program PIEKARNIK DO WYPIEKU CIAST

Temperatura: dowolna od 50°C do Max.

Włącza się tylny element grzejny oraz wentylator, zapewniając delikatne i równomierne ciepło wewnątrz piekarnika.

Ta funkcja jest przeznaczona do pieczenia delikatnych potraw, w szczególności ciast drożdżowych i niektórych potraw „mignon” na 3 poziomach jednocześnie. Niektóre przykłady: ptysie, herbatniki słodkie i słone, ciasteczka ze słonego ciasta francuskiego, biszkopt zawijany i małe kawałki zapiekanych jarzyn, itp...

— Tradycyjny

Temperatura: dowolna od 50°C do maks.

W tej pozycji włączają się dwa elementy grzejne: dolny i górny. Jest to klasyczny piekarnik babuni, jednak z udoskonaleniami w postaci wyjątkowego poziomu rozkładu ciepła i ograniczenia zużycia energii. Piekarnik statyczny pozostaje niezastąpiony w przypadkach, kiedy trzeba przygotować dania składające się z dwóch lub więcej elementów, jak na przykład: kapusta z żeberkami, wędzony dorsz po hiszpańsku, sztokfisz po ankońsku, pierś cielęca z ryżem, itp. Doskonałe rezultaty uzyskuje się przygotowując w ten sposób dania na bazie wołowiny lub cielęciny, takie jak: mięsa duszone, potrawki, gułasze, dziczyzna, udziec i comber wieprzowy, itp., które wymagają wolnego gotowania oraz ciągłego dodawania płynów. Pozostaje też najlepszym systemem do pieczenia ciast, owoców i potraw przykrywanych podczas pieczenia w piekarniku. Podczas pieczenia w piekarniku statycznym zaleca się korzystanie tylko z jednego poziomu, ponieważ użycie ich większej liczby powoduje niewłaściwy rozkład temperatury. Wykorzystując różne poziomy, jakie są do dyspozycji, można równomiernie podzielić ciepło pomiędzy górną i dolną część piekarnika. Jeśli pieczenie wymaga większej ilości ciepła od spodu lub z góry, wówczas należy wybrać odpowiednio dolny lub górny poziom.

Piekarnik z wentylacją

Temperatura: dowolna od 50°C do maks.

Uruchamiają się elementy grzejne i zaczyna pracować wentylator. Ponieważ ciepło jest stałe i równomierne w całym piekarniku, powietrze piecze i rumieni potrawę w jednakowy sposób w każdym jej punkcie. Można piec jednocześnie różne potrawy, ale pod warunkiem, że będą one wymagały podobnej temperatury pieczenia. Jednocześnie można korzystać z maksymalnie dwóch poziomów, zgodnie z uwagami zawartymi w rozdziale „Pieczenie na kilku poziomach jednocześnie”.

Funkcja ta jest szczególnie wskazana w przypadku dań, które wymagają zapiekania lub dosyć długiego pieczenia, na przykład: lasagne, makaron zapiekany, pieczony kurczak i pieczone ziemniaki, itp. Znaczne korzyści uzyskuje się ponadto podczas pieczenia mięsa, ponieważ lepszy rozkład temperatury pozwala na zastosowanie niższych temperatur, które zmniejszają parowanie, powodując, że mięso jest bardziej miękkie i mniej traci na wadze. Pieczenie z wentylacją jest szczególnie przydatne przy pieczeniu ryb, które mogą być przyrządzane z minimalną ilością dodatków przyprawowych, dzięki czemu ich wygląd i smak pozostaje niezmieniony.

Desery: dobre wyniki otrzymuje się przy pieczeniu ciast drożdżowych.

Funkcja „wentylacji” może być również stosowana do szybkiego rozmrażania białego i czerwonego mięsa oraz chleba, przy temperaturze ustawionej na 80°C.

Aby rozmrozić bardziej delikatne potrawy, można ustawić temperaturę na 60°C lub zastosować jedynie funkcję termoobiegu z zimnym powietrzem, ustawiając pokrętło termostatu na 0°C.

Program PIEKARNIK GÓRNY

Temperatura: dowolna od 50°C do maks.

Uruchamiany jest górny element grzejny.

Ta funkcja może być stosowana do dokończenia pieczenia.

Program GRILL

Temperatura: dowolna od 50°C do maks.

Włącza się górny element grzejny oraz rożen.

Dość wysoka temperatura skierowana bezpośrednio na grill umożliwia bardzo szybkie opiekanie powierzchni mięs, co zapobiega utracie soków, dzięki czemu mięso jest bardziej miękkie. Pieczenie w trybie grilla jest szczególnie zalecane do tych dań, które wymagają wysokich temperatur na powierzchni: steków cielęcych i wołowych, antrykotu, połędwicy, hamburgerów, itp.

Podczas pieczenia drzwi piekarnika powinny być półotwarte, z wyjątkiem pieczenia z wykorzystaniem rozna.

Niektóre przykłady użytkowania podane są w rozdziale „Praktyczne porady dotyczące pieczenia”.

Program GRILL Z WENTYLACJĄ

Temperatura: dowolna od 50°C do 200°C.

Włącza się środkowy górny element grzejny oraz wentylator. Łączy wymuszoną cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypalaniu

powierzchni potraw, umożliwiając właściwą penetrację ciepła. Doskonałe wyniki uzyskuje się wykorzystując grill z wentylacją do przygotowania szaszłyków z różnych mięs i warzyw, kiełbasek, żeberek, kotlecików jagnięcych, kurczaka „alla diavola”, przepiórek z szałwią, filetów wieprzowych, itp.

Jeśli chodzi o ryby, grill z wentylacją jest najlepszym sposobem na pieczenie granika, tuńczyka, ryby szpady, mątw faszerowanych, itp.

! Pieczenia PIEKARNIK GÓRNY, GRILL oraz GRILL Z WENTYLACJĄ powinny być wykonywane przy zamkniętych drzwiczkach.

! Podczas pieczenia PIEKARNIK GÓRNY I GRILL ustawiać ruszt w pozycji 5, a brytfannę w pozycji 1 w celu zebrania pozostałości po pieczeniu (sosów i/lub tłuszczu). Podczas pieczenia GRILL Z WENTYLACJĄ ustawiać ruszt w pozycji 2 lub 3, a brytfannę w pozycji 1 w celu zebrania pozostałości po pieczeniu.

Dolna komora

Pod piekarnikiem znajduje się komora, która może być wykorzystana jako schowek na akcesoria lub rondle. W celu otwarcia drzwiczek obrócić je ku dołowi (patrz rysunek).

! Nie umieszczać w dolnej komorze materiałów łatwopalnych.

! Wewnętrzne powierzchnie szuflady (jeśli jest w danym modelu) mogą się nagrzewać.

Pieczenie jednocześnie na kilku poziomach

Jeśli konieczne jest użycie dwóch poziomów, należy korzystać z programu ✉ Z WENTYLACJĄ, ponieważ jest to jedyny program odpowiedni dla tego typu pieczenia. Ponadto dobrze jest:

• nie korzystać z pozycji 1 i 5: gorące powietrze działa bezpośrednio na nie, co mogłoby spowodować przypalenie delikatnych potraw
• wykorzystywać pozycje 2 i 4, umieszczając w pozycji 2 potrawy wymagające wyższej temperatury.
• w przypadku przygotowywania potraw wymagających różnego czasu i temperatury pieczenia, ustawić temperaturę pośrednią pomiędzy dwoma zalecanymi (patrz Tabela pieczenia w piekarniku) i umieścić delikatniejszą potrawę w pozycji 4. Wyjąć wcześniej tę potrawę, która wymaga krótszego czasu pieczenia.
• w przypadku pieczenia pizzy na kilku poziomach w temperaturze ustawionej na 220°C, należy wstępnie nagrzewać piekarnik przez 15 minut. Zasadniczo pieczenie w pozycji 4 trwa dłużej: dlatego zaleca się najpierw wyjąć pizzę pieczoną na niższym poziomie, a następnie, po kilku minutach, tę pieczoną w pozycji 4.
• Ustawić brytfannę na dole, a ruszt na górze.

Tabela pieczenia w piekarniku

Położenie pokrętła wyboru	Przygotowywana potrawa Waga (kg)		Położenie pieczenia ruszt od dołu	Czas wstępnego ogrzewania (minuty)	Położenie pokrętła termostatu	Czas pieczenia (minuty)
Piekarnia.	Kruche ciasta	0.5	3	15	180	20-30
	Ciasta owocowe	1	2/3	15	180	40-45
	Ciasto śliwkowe	0.7	3	15	180	40-50
	Ciasto biszkoptowe	0.5	3	15	160	25-30
	Naleśniki nadziewane (na 2 półkach)	1.2	2-4	15	200	30-35
	Małe ciastka (na 2 półkach)	0.6	2-4	15	190	20-25
	Słone ciastka francuskie z serem (na 2 półkach)	0.4	2-4	15	210	15-20
	Ptysie (na 3 półkach)	0.7	1-3-5	15	180	20-25
	Herbatniki (na 3 półkach)	0.7	1-3-5	15	180	20-25
	Bezy (na 3 rusztach)	0.5	1-3-5	15	90	180
Statyczna	Kaczka	1	3	15	200	65-75
	Pieczeń cielęca lub wołowa	1	3	15	200	70-75
	Pieczeń wieprzowa	1	3	15	200	70-80
	Biszkopty	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Wentylowana	Pizza (na 2 półkach)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Jagnięcina	1	2	10	180	50-60
	Kurczak pieczony + ziemniaki	1	2-4	10	180	60-75
	Makrele	1	2	10	180	30-35
	Ciasto śliwkowe	1	2	10	170	40-50
	Ptysie (na 2 półkach)	0.5	2-4	10	190	20-25
	Herbatniki (na 2 półkach)	0.5	2-4	10	180	10-15
	Ciasto biszkoptowe (na 1 półce)	0.5	2	10	170	15-20
	Ciasto biszkoptowe (na 2 półkach)	1.0	2-4	10	170	20-25
	Słone ciasta	1.5	3	15	200	25-30
Podgrzewanie górne	Poprawki pieczenia - 3/4 15 220 -
Grill	Sole i matwy	1	4	5	Max	8-10
	Szaszłyki z kalmarów i raków	1	4	5	Max	6-8
	Filet z dorsza	1	4	5	Max	10
	Warzywa z rusztu	1	3/4	5	Max	10-15
	Bistecche di vitello	1	4	5	Max	15-20
	Kotlet	1	4	5	Max	15-20
	Hamburgers	1	4	5	Max	7-10
	Makrele	1	4	5	Max	15-20
	Tost	szt. 4	4	5	Max	2-3
Grill z wentylacją	Kurczak z rusztu	1.5	3	5	200	55-60
	Mątwy	1.5	3	5	200	30-35

! Wskazany czas jest tylko czasem przykładowym i może być zmieniany według osobistych upodobań. W systemie gotowania „Gril” lub „gril z wentylacją” brytfannę należy ustawić na 1 poziomie licząc od dołu.

Użytkowanie szklano-ceramicznej płyty grzejnej

! Klej stosowany do uszczelnień pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.

Włączanie i wyłączanie stref pieczenia

W celu włączenia strefy pieczenia należy przekręcić odpowiednie pokrętło zgodnie z ruchem wskazówek zegara.

W celu wyłączenia obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara aż do pozycji „0”.

Zaświecenie się kontrolki działania PŁYT ELEKTRYCZNYCH sygnalizuje, że przynajmniej jedna z płyt na płycie grzejnej jest włączona.

Strefy pieczenia

Na płycie grzejnej znajdują się elektryczne radiacyjne elementy grzejne. Podczas pracy ich kolor zmienia się na czerwony:

A. Strefa pieczenia.

B. Kontrolka ciepła: sygnalizuje, że temperatura danej strefy pieczenia przekracza 60°C, także wówczas, gdy element jest wyłączony, lecz jeszcze gorący.

Strefy pieczenia z elementami radiacyjnymi charakteryzują się właściwościami przypominającymi typowe właściwości kuchenek gazowych: szybką reakcją na sterowanie i wyświetlaniem mocy chwilowej.

Obracać odpowiednim pokrętłem w kierunku ruchu wskazówek zegara od 1 do 6.

Poz.	Płyta normalna lub szybka
0	Wyłączona
1	Gotowanie jarzyn, ryb
2	Gotowanie ziemniaków (na parze), zup, ciecierzycy, fasoli
3	Kontynuacja gotowania dużych ilości potraw, gęstych zup
4	Pieczenie (średnie)
5	Pieczenie (mocne)
6	Przyrumienianie lub szybkie doprowadzanie do wrzenia

Praktyczne porady związane z użytkowaniem płyty grzejnej

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do strefy grzejnej;

- stosować garnki o średnicy wystarczającej do całkowitego przykrycia strefy grzejnej, tak aby zapewnić wykorzystanie całego ciepła;

• - upewnić się, że dna garnków są zawsze dokładnie oczyszczone i suche; dzięki temu uzyska się optymalne przyleganie do stref grzejnych i zarówno garnki, jak i płyta grzejna będą miały większą trwałość;
• - unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać;
• - nie pozostawiać nigdy strefy gotowania włączonej bez garnka, gdyż może ona ulec uszkodzeniu.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe zalecenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Szkłano-ceramiczna płyta grzejna jest odporna na wahania temperatury i na uderzenia. Jeżeli jednak zostanie uderzona czymś ostrym, jak nóż czy inne narzędzia kuchenne, może pęknąć. Jeśli zdarzy się coś takiego, należy natychmiast wyjąć wtyczkę z gniazdka sieciowego i zwrócić się wyłącznie do autoryzowanego centrum obsługi technicznej z prośbą o naprawę przy użyciu oryginalnych części zamiennych. Niezastosowanie się do tej zasady może spowodować, że urządzenie nie będzie bezpieczne.
• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu. Wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy.
• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.
• Instrukcja dotyczy urządzenia klasy 1 (wolnostojącego) lub klasy 2 – podklasa 1 (zabudowanego pomiędzy dwoma meblami).
• Nie pozwalać, aby dzieci zbliżały się do urządzenia.
• Uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami kuchenki.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• Do wyjmowania i wkładania naczyń do/z piekarnika należy zawsze używać rękawic ochronnych.
• Nie stosować płynów łatwopalnych (alkohol, benzyna, itp.) w pobliżu działającego urządzenia.
• Nie umieszczać materiałów łatwopalnych w dolnej komorze lub w piekarniku; jeśli urządzenie zostanie niespodziewanie uruchomione, mogłoby się zapalić.
• Kiedy urządzenie nie jest używane, zawsze należy się upewnić, czy pokrętła znajdują się w pozycji •.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel: należy przytrzymać wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Jeśli urządzenie zepsuje się, nigdy nie należy podejmować prób jego samodzielnej naprawy. Naprawy wykonywane przez osoby nieposiadające odpowiednich kwalifikacji mogą być przyczyną szkód i wystąpienia dodatkowych usterek w działaniu urządzenia. Skontaktować się z Serwisem.

podejmować prób jego samodzielnej naprawy. Naprawy wykonywane przez osoby nieposiadające odpowiednich kwalifikacji mogą być przyczyną szkód i wystąpienia dodatkowych usterek w działaniu urządzenia. Skontaktować się z Serwisem.

- Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach piekarnika.

- Nie zezwalać na samodzielne korzystanie z kuchenki dzieciom oraz osobom nieposiadającym doświadczenia w obsłudze tego typu urządzeń.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. Zużyte domowe urządzenia elektryczne można dostarczać do publicznych punktów zbiórki surowców wtórnych, składować je w odpowiednich obszarach komunalnych, lub, jeśli przewiduje to przedmiotowe prawo krajowe, przekazywać je sprzedawcom przy zakupie nowego wyrobu podobnego typu. Wszyscy główni producenci elektrycznego sprzętu gospodarstwa domowego prowadzą aktywną działalność w zakresie tworzenia i zarządzania systemów zbiórki i utylizacji zużytych urządzeń.

Oszczędność i ochrona środowiska

• Korzystając z piekarnika w godzinach od późnego popołudnia do pierwszych godzin porannych można przyczynić się do zmniejszenia obciążenia zakładów energetycznych.
• Zaleca się, aby pieczenie w trybie GRILL było wykonywane zawsze przy zamkniętych drzwiczkach: w ten sposób można uzyskać zarówno lepsze wyniki pieczenia, jak i znaczną oszczędność energii elektrycznej (około 10%).
• Należy dbać o sprawność i czystość uszczelek, tak aby dokładnie przylegały one do drzwiczek i nie powodowały utraty ciepła.

Wyłączanie urządzenia

Przed każdą czynnością odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie piekarnika

! Nie stosować strumienia pary do czyszczenia urządzenia.

• Części zewnętrzne emaliowane lub ze stali nierdzewnej oraz uszczelki gumowe mogą być myte przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy są trudne do usunięcia, należy stosować specjalne produkty przeznaczone do tego typu urządzeń. Zaleca się obficie spłukać i dokładnie osuszyć piekarnik po umyciu. Nie należy stosować proszków ściernych ani substancji wywołujących korozję.
• Wnętrze piekarnika powinno być czyszczone najlepiej po każdym użyciu, gdy jest jeszcze letnie. Należy je umyć przy pomocy ciepłej wody i środka czyszczącego, spłukać i osuszyć miękką szmatką. Unikać środków ściernych.
• Szybę drzwiczek czyścić przy pomocy gąbki i środków nieposiadających właściwości ściernych, a następnie osuszyć miękką szmatką. Nie należy używać szorstkich materiałów ściernych lub ostrych, metalowych skrobaków, które mogą zarysować powierzchnię i spowodować pęknięcie szyby.
• Akcesoria mogą być myte jak zwykłe sztućce, także w zmywarkach.
• Panel sterowania należy czyścić z brudu i tłuszczu przy pomocy gąbki niezarysowującej powierzchni lub przy pomocy miękkiej szmatki.

Kontrola uszczelek piekarnika

Sprawdzać okresowo stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, że uszczelka jest uszkodzona, należy się zwrócić do najbliższego Centrum Serwisowego. Zaleca się nie używać piekarnika do chwili zakończenia naprawy.

Wymiana żarówki oświetleniowej w piekarniku

1. Po odłączeniu piekarnika od sieci elektrycznej zdjąć szklaną pokrywę obudowy żarówki (patrz rysunek).

1. Wyjąć żarówkę i wymienić ją na podobną: napięcie 230V, moc 25 W, trzonek E 14.
2. Założyć pokrywę i ponownie podłączyć piekarnik do sieci elektrycznej.

Czyszczenie szklano-ceramicznej płyty grzejnej

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierną. Mogą one

w sposób nieodwracalny zarysować powierzchnię.

• Zazwyczaj wystarczy przemyć płytę grzejną wilgotną gąbką i osuszyć ją ręcznikiem kuchennym.
• Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
• W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką (nie jest ona dostarczana w wyposażeniu). Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie się ochłodzi, tak aby resztki nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej – specjalną do szklano-ceramicznych płyt grzejnych – nasączoną wodą i mydłem.
• Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je natychmiast usuwać przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
• Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: nałożona w ten sposób niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności konserwacyjnych, kiedy urządzenie jest ciepłe (niegorące) albo zimne.
• Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Produkty specjalne do czyszczenia ceramiki szklanej	Gdzie je nabywać
Łopatka z ostrzem i ostrza zapasowe	Hobbystyczne i art. metalowe
Stahl-FixSWISSCLEANERWK TOPInne produktu do ceramiki szklanej	Art. gospodarstwa domowego Zrób to sam Art. metalowe Supermarkety

Czyszczenie stali nierdzewnej

Stal nierdzewna może ulec poplamieniu, jeśli przez dłuższy czas pozostanie w kontakcie z bardzo twardą wodą lub ze środkiem czystości zawierającym fosfor. Zaleca się obfite spłukiwanie i dokładne osuszanie.

Serwis Techniczny

Należy podać:

• Model urządzenia (Mod.)
• Numer seryjny (S/N)

Te ostatnie informacje znajdują się na tabliczce znamionowej umieszczonej na urządzeniu i/lub na jego opakowaniu.

K3C51.A /U

Spis treści
