Typ produktu	Przenośny odtwarzacz DVD
Marka	Denver
Model	MT-983NB
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	< 10 W
Bateria	Litowo-jonowa 7,4 V, standardowe ładowanie 3-4 h
Wyjście wideo	1 Vp-p (75 Ω)
Wyjście audio	1,4 Vrms (1 kHz, 0 dB)
Laser	Półprzewodnikowy, długość fali 650 nm
System sygnału	NTSC / PAL
Pasmo przenoszenia	20 Hz do 20 kHz (±1 dB)
Stosunek sygnału do szumu	> 80 dB (wyjście analogowe)
Zakres dynamiki	> 85 dB (DVD/CD)
Obsługiwane formaty	DVD, VCD, CD, MP3, JPEG
Główne funkcje	Odtwarzanie, pauza, stop, szybkie przewijanie do przodu/tyłu, powtarzanie, zoom, menu, napisy, kąty, programowanie, regulacja LCD
Wejścia/Wyjścia	USB, gniazdo słuchawkowe 3,5 mm, AV OUT, DC IN 9-12 V
Pilot	Tak, w zestawie
Wymiary (ok.)	250 x 180 x 40 mm (szacunkowo)
Waga (ok.)	1,2 kg (szacunkowo)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Nie używać płynów ani aerozoli.
Bezpieczeństwo	Nie narażać na wilgoć, nadmierne ciepło ani wstrząsy. Używać oryginalnego adaptera.
Cięści zamienne i naprawialność	Skontaktuj się z serwisem Denver w celu naprawy lub zakupu części.

Często zadawane pytania - MT-983NB DENVER

Jak włączyć odtwarzacz DVD MT-983NB?

Naciśnij przycisk ON/OFF znajdujący się na urządzeniu głównym. Urządzenie włączy się i wyświetli tryb czuwania.

Jak odtwarzać DVD?

Włóż DVD do odtwarzacza, zadrukowaną stroną do góry. Odtwarzanie rozpocznie się automatycznie. Użyj przycisków PLAY/PAUSE, STOP, ▶▶ (następny) i ◀◀ (poprzedni) do sterowania odtwarzaniem.

Jak ustawić głośność?

Użyj przycisków VOL+ i VOL- na pilocie lub na urządzeniu głównym (przyciski ▶/VOL+ i ◀/VOL- po dłuższym naciśnięciu).

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy adapter sieciowy jest podłączony i czy bateria jest naładowana. Jeśli problem nadal występuje, spróbuj zresetować urządzenie, odłączając zasilanie na kilka sekund.

Jak powtarzać rozdział lub ścieżkę?

Podczas odtwarzania naciskaj kilkakrotnie przycisk REPEAT na pilocie, aby wybrać powtarzanie rozdziału, tytułu lub wyłączyć powtarzanie.

Jak zmienić język audio DVD?

Podczas odtwarzania naciśnij przycisk AUDIO na pilocie, aby przejrzeć dostępne ścieżki audio (jeśli DVD na to pozwala).

Jak korzystać z funkcji zoom?

Naciśnij przycisk ZOOM na pilocie. Każde naciśnięcie powiększa lub zmniejsza obraz (2x, 3x, 4x, 1/2, 1/3, 1/4). Użyj strzałek, aby poruszać się po powiększonym obrazie.

Jak zaprogramować listę odtwarzania?

Naciśnij przycisk PROGRAM na pilocie. Pojawi się menu. Użyj przycisków numerycznych, aby wprowadzić żądane numery tytułów/rozdziałów/ścieżek, a następnie wybierz PLAY.

Jak naładować baterię?

Podłącz adapter sieciowy do odtwarzacza i gniazdka ściennego. Standardowy czas ładowania wynosi 3 do 4 godzin. Bateria ładuje się nawet przy wyłączonym urządzeniu.

Jak czyścić odtwarzacz?

Użyj miękkiej, suchej ściereczki do czyszczenia obudowy i ekranu. Nigdy nie używaj płynów ani środków ściernych. Do czyszczenia soczewki lasera użyj specjalnej płyty czyszczącej.

INSTRUKCJA OBSŁUGI MT-983NB DENVER

Przed podłączeniem, uruchomieniem lub wyregulowaniem produktu należy uważnie i w całości przeczytać tę instrukcję obsługi. www.facebook.com/denverelectronics

Elementy sterujące

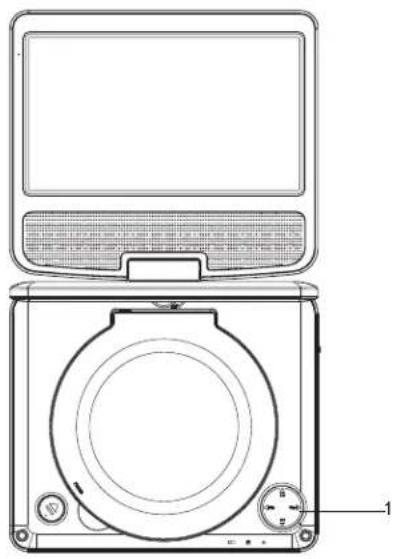

Główna jednostka

1. ▲/◄◄◄ w góre / dalej

▼/ ▶▶ w dół / wstecz
◄/ VOL- w lewo / głośność -
▶/ VOL+ w prawo / głośność+

krótkie wciśnięcie

w góre/w dól/w lewo/w prawo;

przytrzymanie –

poprzedni/następny/dalej/wstecz.

1. ▶ PLAY/ PAUSE (odtwarzanie/pauza)
2. SETUP (konfiguracja)
3. SOURCE (źródło)
4. USB
5. Gniazdo słuchawkowe
6. WYJŚCIE AV
7. WŁ./WYŁ.
8. Wejście DC 9–12 V

POL-1

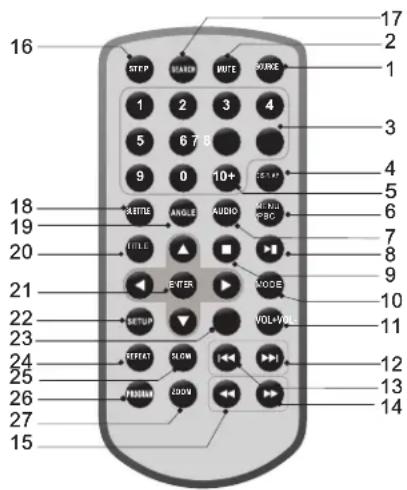

Identyfikacja nastaw Pilot

1. ŽRÓDŁO

DVD/KARTA/USB

2. MUTE (ściszenie)

Wyłączenie wyjścia audio.

3. PRZYCISKI CYFR 0-9

Wybór numerowanej pozycji menu.

4. WYŚWIETLACZ

Wyświetla czas odtwarzania i informację statusu.

5. PRZYCISK 5.10+

Dla wyboru ścieżki 10 lub dalszej, najpierw nacisnąć 10+. Np., by wybrać ścieżkę 12, najpierw nacisnąć 10+ a następnie przycisk 2.

6. MENU/PBC

Powrót do menu głównego DVD (DVD). Wyłącznik wł./wył. PBC (VCD).

7. AUDIO

DVD: W trakcie odtwarzania naciskać kolejno AUDIO, by słuchać różnych audio lub ścieżek audio, jeśli dostępne. CD/VCD: W trakcie odtwarzania naciskać kolejno AUDIO, by słuchać różnych kanałów audio (Lewy, Prawy, Mieszany, Stereo).

8. PLAY/PAUSE (ODTWARZANIE/PAUZA)

Nacisnąć raz PLAY/PAUSE, by odtwarzanie wstrzymać, powtórne naciśnięcie PLAY/PAUSE wznowi odtwarzanie.

9. STOP

Po jednokrotnym naciśnięciu przycisku, urządzenie rejestruje punkt zatrzymania od którego wznowi odtwarzanie, jeśli następnie zostanie naciśnięte PLAY ( ▶) Jesli przycisk STOP będzie wciśnięty powtórnie zamiast przycisku PLAY ( ▶) to działanie nie zostanie wznowione.

10. TRYB

Ustawienie parametrów LCD (korekta jaskrawości, kontrastu i nasycenia).

11. VOL+

12. Przeskoczenie do przodu

Przejście do następnego rozdziału / ścieżki.

13. Przeskoczenie do tyłu

Przejście do poprzedniego rozdziału / ścieżki aż do początku.

14. PRZYCISK

Nacisnąć PRZYCISK ▶pozwalający na przeskakiwanie do przodu z 5-cioma prędkościami (X2-> X4->X8->X16->X32->PLAY), Nacisnąć przycisk PLAY, by wrócić do odtwarzania normalnego.

Identyfikacja nastaw

Pilot

15. PRZYCISK

Nacisnąć PRZYCISK ◄pozwalający na przeskakiwanie do tyłuu z 5-cioma prędkościami (X2-> X4->X8->X16->X32->PLAY), nacisnąć przycisk PLAY, by wrócić do odtwarzania normalnego.

16. KROK

Krok ruchu w trybie DVD.

17. SEARCH (WYSZUKIWANIE)

Przejście do pożądanego momentu czasu, tytułu lub rozdziału w trybie DVD.

18. SUBTITLE - NAPISY

Kolejne naciskanie SUBTITLE, w trakcie odtwarzania, umożliwia wybór różnych języków napisów.

19. ANGLE (KAT)

DVD: Naciśnięcie ANGLE zmieni kąt widzenia, w DVD obsługującym tę własność.

20. TYTUŁ

Powrót do menu tytułu DVD.

21. ENTER

Potwierdzenie wyboru menu.

22. SETUP (USTAWIENIA)

Wejście do lub wyjście z menu ustawień.

23. VOL-

Regulacja głośności.

24. POWTÓRZENIE

Nacisnąć REPEAT w trakcie odtwarzania, by wybrać pożądany tryb odtwarzania.

DVD: można wybrać odtwarzanie powtarzania rozdziału/tytułu/wyłączenie.

VCD: można wybrać odtwarzanie powtarzania pojedynczej pozycji/wszystkiego/wyłączenie.

CD: można wybrać odtwarzanie powtarzania pojedynczej pozycji/folderu/wyłączenie.

25. POWOLI

Naciskać przycisk Slow (powoli), by przejść do zwolnionego odtwarzania, i cyklu zmian różnych prędkości. Możliwe prędkości to 1/2, 1/4, 1/8, 1/16 i normalna.

26. PROGRAM

DVD/VCD: Funkcja programowania umożliwia zapamiętanie ulubionych ścieżek z dysku. Nacisnąć przycisk PROGRAM, następnie pokaże się na ekranie PROGRAM MENU, można teraz klawiszem cyfr wprowadzić tytuły, rozdziały lub numery ścieżek i wybrać opcję PLAY (odtwarzanie). Aby wznowić normalne odtwarzanie, nacisnąć PROGRAM i wybrać opcję skasowania programu w menu programu, nacisnąć ponownie PROGRAM, by opuścić menu programu.

27. ZOOM

DVD/VCD: Funkcję ZOOM używa się do powiększenia lub pomniejszenia obrazu.

1. Nacisnąć ZOOM w trakcie odtwarzania, lub odtwarzania zatrzymanego, by uruchomić funkcję zoom. Przez chwilę pojawi się kwadratowa ramka w prawej dolnej części obrazu.

2. Każde naciśnięcie ZOOM zmienia ekran telewizora w następującej sekwencji:

rozmiar X2 rozmiar X3 rozmiar X4 rozmiar X1/2 rozmiar X1/3 rozmiar X1/4 rozmiar normalny

JPEG: Funkcję ZOOM używa się do powiększenia lub pomniejszenia obrazu.

1. Nacisnąć 'ZOOM'

2. Użyć " ▶▶" do powiększenia lub " ◀◀" do pomniejszenia obrazu. Użyć przycisk ▲▼◀◀do poruszania się w obrazie ustawionym przez zoom.

Parametry i specyfikacje

Parametry elektroniczne

Poz.		Standard requirement
Wymagane parametry zasilania		: AC 100-240 V, 50/60 Hz
Pobór mocy		:<10W
Cieżar (przybliżony)		: 0.9 kg
Wilgotność robocza		: 5 % do 90 %
Wyjście	WYJŚCIE WIDEO	:1 Vp-p (75Ω)
	WYJŚCIE AUDIO	:1.2 Vrms (1 KHz, 0 dB)

Parametry akumulatora

Specyfikacje akumulatora:

Wyjście: 7,4 V

Czas ładowania/rozładowania:

Standardowy czas ładowania: 3 godz. \~ 4 godz.

Warunki przechowywania i warunki robocze

1. Warunki przechowywania	Temperatura	Wilgotność
6 miesięcy	-20^ +45^	65 ± 20%
1 tydzień	-20^ +65^	65 ± 20%

2. Warunki robocze	Temperatura	Wilgotność
Standardowe ładowanie	0^ +45^	65 ± 20%
Standardowe rozładowanie	-20^ +65^	65 ± 20%

System

Laser	: Laser półprzewodnikowy, długość fali 650 nm
System sygnału	: NTSC / PAL
Charakterystyka częstotliwościowa	: 20 Hz do 20 kHz (1 dB)
Współczynnik sygnału do szumu	: Powyżej 80 dB (tylko złącza WYJŚCIA ANALOGOWEGO)
Zakres dynamiki	: Powyżej 85 dB (DVD/CD)

Uwaga:

Projekt i dane techniczne mogą ulec zmianie bez powiadomienia.

ALL RIGHTS RESERVED, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Urządzenia elektryczne i elektroniczne oraz baterie zawierają materiały, komponenty i substancje, które mogą być niebezpieczne dla zdrowia i środowiska, jeśli ze zużytymi materiałami (wyrzucanymi urządzenia elektrycznymi i elektronicznymi oraz bateriami) nie postępuje się właściwie.

Urządzenia elektryczne i elektroniczne oraz baterie są zaznaczone przekreślonym symbolem pojemnika na śmieci, patrz poniżej. Ten symbol oznacza, że urządzenia elektryczne i elektroniczne oraz baterie nie powinny być wyrzucane razem z innymi odpadami domowymi, lecz powinny być wyrzucane oddzielnie.

Ważne jest, abyś jako użytkownik końcowy wyrzucał zużyte baterie w odpowiednich i przeznaczonych do tego miejscach. W ten sposób zapewniasz, że baterie podlegają procesowi recyklingu zgodnie z rozporządzeniami władz i nie będą szkodzić środowisku.

We wszystkich miastach powstały punkty zbiórki, gdzie można oddać bezpłatnie urządzenia elektryczne i elektroniczne oraz baterie do stanowisk recyklingu bądź innych miejsc zbiórki, albo urządzenia i baterie mogą być odebrane z domu. Dodatkowe informacje znajdują się w wydziale technicznym urzędu miasta.
