Typ produktu	Telewizor LCD z podświetleniem LED
Marka	Sony
Model	Bravia KD-55XH9005
Wielkość ekranu (przekątna)	138,8 cm (55 cali)
Rozdzielczość wyświetlacza	3840 x 2160 pikseli (4K UHD)
Wymiary z podstawą (szer. x wys. x gł.)	123,1 x 78,0 x 33,8 cm
Wymiary bez podstawy (szer. x wys. x gł.)	123,1 x 71,7 x 7,0 cm
Waga z podstawą	17,5 kg
Waga bez podstawy	16,5 kg
Zasilanie	220-240 V CA, 50 Hz
Zużycie energii (standard)	116 W
Zużycie energii (czuwanie)	0,50 W
Moc dźwięku	10 W + 10 W
Łączność bezprzewodowa	WiFi 802.11a/b/g/n/ac, Bluetooth 4.2
Wejścia HDMI	4 x HDMI (HDCP 2.3, ARC na HDMI 3)
Porty USB	2 (1 x USB 2.0, 1 x USB 3.0)
Tunery TV	DVB-T/T2/C/S/S2 + analogowy
System operacyjny	Android TV
Funkcje inteligentne	Asystent Google, Netflix, Google Play, wyszukiwanie głosowe
Temperatura pracy	0 °C do 40 °C
Kompatybilny uchwyt ścienny	Uchwyt SU-WL450 lub SU-WL850 (opcjonalny)
Zalecane czyszczenie	Miękka, sucha szmatka, unikać środków chemicznych
Bezpieczeństwo	Zainstalować na stabilnej powierzchni, użyć dołączonego zabezpieczenia przed upadkiem
Części zamienne i naprawy	Skontaktuj się z pomocą techniczną Sony lub autoryzowanym serwisem

Często zadawane pytania - Bravia KD-55XH9005 SONY

Jak włączyć telewizor Sony Bravia KD-55XH9005?

Naciśnij przycisk ⏻ (Zasilanie) na pilocie lub przycisk z tyłu telewizora. Inicjalizacja może zająć około minuty.

Co zrobić, jeśli pilot nie działa?

Wymień baterie w pilocie. Jeśli problem nadal występuje, upewnij się, że żaden obiekt nie zasłania czujnika pilota z przodu telewizora.

Jak podłączyć telewizor do Internetu?

Przejdź do Ustawienia > Sieć i Internet > Wi-Fi (lub Ethernet) i postępuj zgodnie z instrukcjami. Połączenie internetowe jest wymagane dla funkcji Android TV.

Jak zaktualizować oprogramowanie telewizora?

Upewnij się, że telewizor jest podłączony do Internetu, a następnie przejdź do Ustawienia > Preferencje urządzenia > Informacje > Aktualizacja oprogramowania i postępuj zgodnie z instrukcjami.

Jak zamontować telewizor na ścianie?

Użyj uchwytu ściennego Sony SU-WL450 lub SU-WL850 (nie w zestawie). Postępuj zgodnie z instrukcją instalacji dołączoną do uchwytu. Sony zaleca skorzystanie z usług autoryzowanego instalatora.

Co zrobić, jeśli obraz jest zamrożony lub ekran jest czarny?

Przytrzymaj przycisk ⏻ na pilocie przez około 5 sekund, aby zresetować telewizor. Jeśli to nie pomoże, odłącz przewód zasilający, odczekaj 2 minuty, a następnie podłącz ponownie.

Jak korzystać z wyszukiwania głosowego za pomocą Asystenta Google?

Naciśnij przycisk ↓ (Mikrofon) na pilocie i wypowiedz zapytanie na głos. Wymagane jest połączenie internetowe i konto Google.

Jak nagrać program na dysk USB?

Podłącz dysk USB do portu USB 2 (HDD REC). Naciśnij przycisk REC na pilocie, aby nagrać bieżący program. Funkcja wymaga kompatybilnego dysku twardego.

Jak zresetować hasło blokady rodzicielskiej?

Wprowadź domyślny kod PIN 9999, aby uzyskać dostęp do ustawień rodzicielskich, a następnie ustaw nowy kod PIN.

Jakie akcesoria dodatkowe są dostępne?

Uchwyty ścienne SU-WL450 i SU-WL850 są dostępne opcjonalnie w zależności od modelu. Umożliwiają bezpieczny montaż na ścianie.

INSTRUKCJA OBSŁUGI Bravia KD-55XH9005 SONY

Informacje o instrukcjach

Ten telewizor jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.

Przewodnik ustawień

- Instalacja i konfiguracja telewizora.

Przewodnik (ta instrukcja) / Dokumentacja bezpieczeństwa

- Informacje dotyczące bezpieczeństwa, pilot, rozwiązywanie problemów, instalacja na ścianie, dane techniczne itp.

Przewodnik pomocniczy (Instrukcja ekranowa)

• Ustawienia, funkcje Android TV, połączenie z Internetem, rozwiązywanie problemów itp.
• Aby ją otworzyć, naciśnij na pilocie przycisk HELP, a następnie wybierz Przewodnik pomocniczy.

- Możesz skorzystać z Przewodnika pomocniczego za pomocą smartfona.

WAŻNE - Przed użyciem produktu Sony przeczytaj Umowę licencyjną oprogramowania użytkownika końcowego.

Korzystanie z produktu oznacza akceptację Umowy licencyjnej oprogramowania użytkownika końcowego. Umowa licencyjna na oprogramowanie między Tobą a Sony jest dostępna online na stronie Sony (http://www.sony.net/tv-software-licenses/) lub na ekranie produktu. Przejdź do [Ustawienia] → [Ustawienia urządzenia] → [Informacje] → [Informacje prawne] → [Uwagi i licencje].

Uwaga

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacje dotyczące bezpieczeństwa”.
• Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczoną dokumentację bezpieczeństwa.
• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.
• Znak „xx” widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym.

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub opakowania.

WAŻNA UWAGA

Informacja dotycząca sprzętu radiowego

Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych KD-85XH9096, KE-85XH9096, KD-75XH9299, KD-75XH9296, KD-75XH9288, KD-75XH9096, KD-75XH9005, KE-75XH9299, KE-75XH9296, KE-75XH9288, KE-75XH9096, KE-75XH9005, KD-65XH9299, KD-65XH9296, KD-65XH9288, KD-65XH9096, KD-65XH9077, KD-65XH9005, KE-65XH9299, KE-65XH9296, KE-65XH9288, KE-65XH9096, KE-65XH9077, KE-65XH9005, KD-55XH9299, KD-55XH9296, KD-55XH9288, KD-55XH9096, KD-55XH9077, KD-55XH9005, KE-55XH9299, KE-55XH9296, KE-55XH9288, KE-55XH9096, KE-55XH9077, KE-55XH9005 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.eu/

Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE.

Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : pasmo 5 150 - 5 350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń.

Informacje dotyczące bezpieczeństwa

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia.
• Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

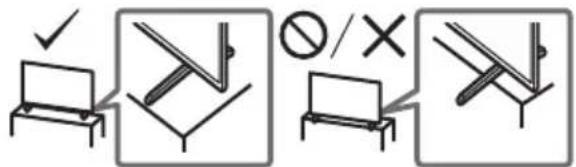

• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora.

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku KD-85XH90xx, KE-85XH90xx).
• Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Zabezpieczenie przed przewróceniem

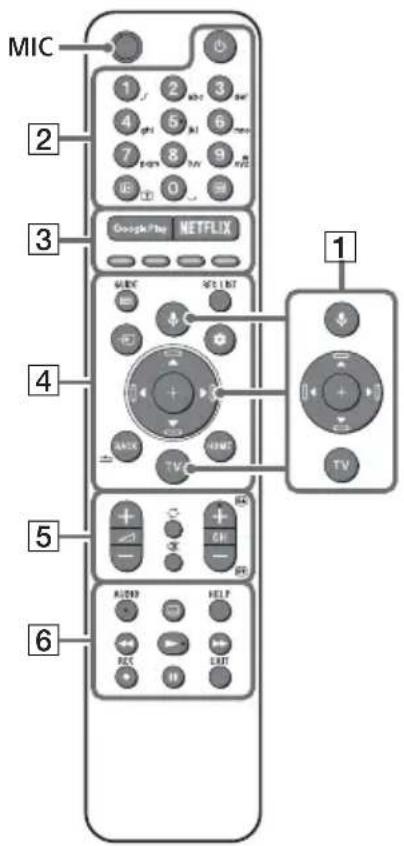

Pilot i telewizor

Kształt, rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora.

1 (Mikrofon): Użyj Asystenta Google*1*2 lub wyszukiwanie głosowe*2. Aby uzyskać wskazówki na temat sterowania telewizorem, naciśnij przycisk (mikrofon) i wypowiedz frazę „wskazówki głosowe”.

▲/▼/◄/►/⊕: Nawigacja w menu ekranowym i wybór opcji.

TV: Wyświetl listę kanałów telewizyjnych lub przełącz na wejście.

2 ⏻ (Zasilanie)

Przyciski numeryczne

i+/ (Wyświetlanie informacji/tekstu): Wyświetlanie informacji.

( Tekst): Wyświetlanie informacji tekstowych.

3 Google Play / NETFLIX ^1 / Kolorowe przyciski

4 GUIDE: Wyświetlanie cyfrowego przewodnika po programach telewizora lub dekodera TV*1*3.

REC LIST: Wyświetlenie listy nagrań urządzenia USB HDD/DVR*3.

(Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp.

(Szybkie ustawienia): Wyświetlenie szybkich ustawień.

BACK/HOME

5 ∠ +/- (Głośność)

(Przejście)

☐ (Wyciszanie)*4

CH +/−/☐/☐: Wybierz kanał, lub następną (☐) / poprzednią (☐) stronę.

6 AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).

(Tryb napisów)

HELP: Wyświetlanie menu pomocy.

◀/▶/▶/■

- RECNagrywanie aktualnie oglądanego programu na dysku USB HDD/DVR*3. EXIT

8 Czujnik pilota zdalnego sterowania / Czujnik światła / LED

*1 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizorów/języków.
*2 Asystent Google lub wyszukiwanie głosowe wymaga połączenia z Internetem.
*3 Ustawienie [Konfiguracja dekodera] jest wymagane.
*4 Skrót dostępności jest dostępny przez naciśnięcie i przytrzymanie przycisku ☎ (Wyciszanie).

Dodatkowe informacje można znaleźć w Przewodniku pomocniczym.

Montaż telewizora na ścianie

Używanie opcjonalnego Uchwytu ściennego (SU-WL850 lub SU-WL450)\* (nie należy do wyposażenia)

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Informacje dotyczące montażu przy użyciu uchwyt ścienny

Instrukcja obsługi tego telewizora zawiera czynności przygotowania telewizora do zawieszenia na ścianie. Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacje dotyczące montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora.

Przygotowanie do montażu na ścianie

Należy upewnić się, że podstawa jest dołączona przez montażem telewizor na ścianie, odnosząc się do Przewodnik ustawień.

• Przed podłączeniem przewodów należy przygotować telewizor do zamontowania Uchwytu ściennego.
• Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego telewizora wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora.
• Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

• Śruby do uchwyt ścienny nie są objęte dostawą.

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.

• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: —Uchwyt ścienny SU-WL850 —Uchwyt ścienny SU-WL450
• Podczas montażu Uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

• Nieużywane śruby i podstawę należy przechowywać w bezpiecznym miejscu z przeznaczeniem do zamontowania w przyszłości. Śruby należy przechowywać poza zasięgiem dzieci.
  * Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.

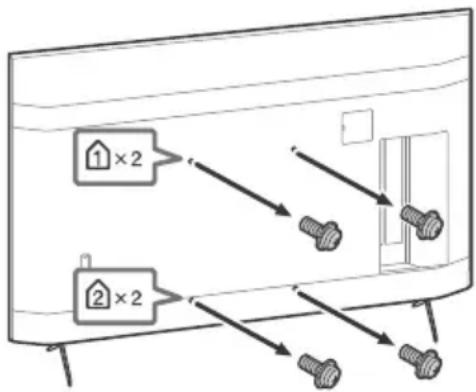

1 Odkręć śruby z tylnego panelu telewizora.

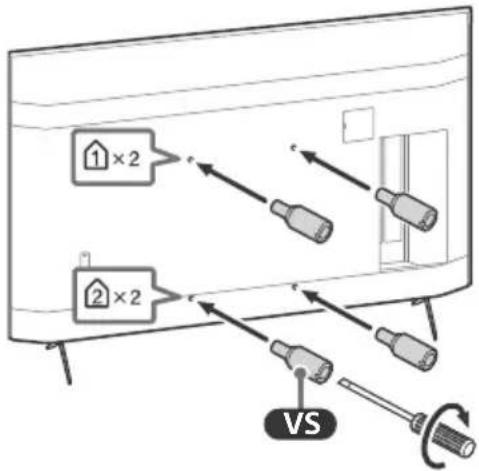

2 Przymocuj uchwyt ścienny (dostarczony z telewizorem) z tyłu telewizora (aby ustawić go równolegle do ściany).

• W przypadku stosowania wkrętarki ustaw moment dokręcenia na ok. 1,5 N·m {15 kgf·cm}.
• Upewnij się, że uchwyt ścienny został solidnie przymocowany do telewizora. Do montażu uchwytu ściennego należy używać wyłącznie wkrętaków płaskich. Użycie innych narzędzi może spowodować przykręcenie uchwytu ściennego ze zbyt dużym momentem wkręcania, powodując uszkodzenie telewizora.

Odłączanie podstawy od telewizora

1 Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

2 Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

Rozwiązywanie problemów

W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.

1 Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie przez pięć sekund. Telewizor zostanie uruchomiony. Jeżeli telewizor nie włącza się, spróbuj odłączyć przewód zasilania sieciowego. Naciśnij przycisk zasilania na telewizorze, a następnie go zwolnij. Poczekaj dwie minuty i podłącz przewód zasilający.

2 Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie.

3 Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacje oprogramowania zwierają nowe funkcje i ulepszenia wydajności.

4 Odwiedź stronę wsparcia firmy Sony (informacje podane na końcu niniejszej instrukcji).

Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze.

Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie.

Pilot nie działa.

- Wymień baterie.

Zapomniano hasta do blokady rodzicielskiej.

- Wprowadź numer 9999 jako kod PIN i wprowadź nowy PIN.

Aby uzyskać więcej informacji o rozwiązywaniu problemów, patrz Przewodnik pomocniczy.

Dane techniczne

System

System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED

System TV: W zależności od kraju/wybranego regionu/modelu telewizora

Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C/DVB-T2 ^1 Satelita ^*1 : DVB-S/DVB-S2

System kolorów: PAL/SECAM/NTSC3.58 (tylko wideo)/NTSC4.43 (tylko wideo)

Zakres kanałów: W zależności od kraju/wybranego regionu/modelu telewizora Analogowy: UHF/VHF/kabel

Cyfrowy: UHF/VHF/kabel Satelita ^*1 : częstotliwość 950-2 150 MHz

Wyjście dźwięku: 10 W + 10 W

Technologia bezprzewodowa Protokół IEEE 802.11a/b/g/n/ac Bluetooth® wer. 4.2

Pasma częstotliwości

Zakres częstotliwości Moc wyjściowa
Bezprzewodowa sieć LAN (TV)
2400-2483,5 MHz	<20,0 dBm
5150-5250 MHz	<23,0 dBm
5250-5350 MHz	<20,0 dBm
5470-5725 MHz	<20,0 dBm
5725-5850 MHz	<13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(Pilot)
2400-2483,5 MHz < 10,0 dBm

Gniazda wejścia/wyjścia

Antena/kabel

75-Ohm antena zewnętrzna VHF/UHF

Antena satelitarna ^*1

Żeńskie złącze typu F, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz,

Dystr. za pomocą poj. kabla EN50494.

→/→ AVIN

Wejście wideo/audio (mini jack)

HDMI IN 1/2/3/4 (obstuguje rozdzielczość 4K,

Zgodność z HDCP 2.3)

Wideo:

4096 × 2160p (50, 60 Hz)^23 , 4096 × 2160p (24 Hz)^2 , 3840 × 2160p (50, 60 Hz)^3 , 3840 × 2160p (24, 25, 30 Hz) , 1080p (30, 50, 60, 100, 120 Hz) , 1080/24p , 1080i (50, 60 Hz) , 720p (30, 50, 60 Hz) , 720/24p , 576p , 480p , formaty komputerowe ^*4

Audio:

5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bity, Dolby Audio, Dolby Atmos, DTS

ARC (Audio Return Channel) (tylko HDMI IN 3) ^5

Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, Dolby Atmos, DTS

Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, DTS)

○ (mini jack stereo)

Słuchawki

1, 2 (HDD REC)*

Port urządzeń USB (Dysk twardy USB 2 dla funkcji REC)

Port USB 1 obsługuje standard High Speed USB (USB 2.0)

Port USB 2 obsługuje standard Super Speed USB (USB 3.1 Gen 1)

Gniazdo CAM (moduł dostępu warunkowego)

LAN

Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)

Moc, karta produktu i inne

Wymagania dotyczące zasilania

220 V – 240 V (prąd zmienny), 50 Hz

Klasa efektywności energetycznej

KD-85XH90xx: A

KD-75XH92xx / 75XH90xx: A

KD-65XH92xx / 65XH90xx: A

KD-55XH92xx / 55XH90xx: A

Wielkość ekranu (przekątna) (ok.)

KD-85XH90xx: 214,8 cm / 85 cali

KD-75XH92xx / 75XH90xx: 189,3 cm / 75 cali

KD-65XH92xx / 65XH90xx: 163,9 cm / 65 cali

KD-55XH92xx / 55XH90xx: 138,8 cm / 55 cali

Pobór mocy

W trybie [Standardowy]

KD-85XH90xx: 223 W

KD-75XH92xx / 75XH90xx: 182 W

KD-65XH92xx / 65XH90xx: 143 W

KD-55XH92xx / 55XH90xx: 116 W

W trybie [Żywy]

KD-85XH9096: 340 W

KD-75XH9299 / 75XH9296 / 75XH9288 /

75XH9096 / 75XH9005: 299 W

KD-65XH9299 / 65XH9296 / 65XH9288 /

65XH9096 / 65XH9077 / 65XH9005: 236 W

KD-55XH9299 / 55XH9296 / 55XH9288 /

55XH9096 / 55XH9077 / 55XH9005: 195 W

Roczne zużycie energii ^4

KD-85XH90xx: 309 kWh rocznie

KD-75XH92xx / 75XH90xx: 252 kWh rocznie

KD-65XH92xx / 65XH90xx: 198 kWh rocznie

KD-55XH92xx / 55XH90xx: 161 kWh rocznie

Pobór mocy w trybie czuwania ^8*9

0,50 W (25 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)

Rozdzielczość ekranu

3 840 punktów (w poziomie) × 2 160 linii (w pionie)

Wartości znamionowe wyjścia

USB 1

maks. 5 V = 500 mA

USB 2

maks. 5 V = 900 mA

Wymiary (przybliżone) (szer. × wys. × gł.) (cm)

z podstawą

Położenie standardowe:

KD-85XH90xx, KE-85XH90xx: 189,9 × 116,2 × 44,1

KD-75XH92xx / 75XH90xx, KE-75XH92xx /

75XH90xx: 167,4 × 103,4 × 41,0

KD-65XH92xx / 65XH90xx, KE-65XH92xx /

65XH90xx: 145,0 × 90,3 × 33,8

KD-55XH92xx / 55XH90xx, KE-55XH92xx /

55XH90xx: 123,1 × 78,0 × 33,8

Położenie pionowe:

KD-85XH9096, KE-85XH9096: 189,9 × 116,2 × 44,1

KD-75XH9299 / 75XH9296 / 75XH9288 /

75XH9096, KE-75XH9299 / 75XH9296 /

75XH9288 / 75XH9096: 167,4 × 103,4 × 41,0

KD-65XH9299 / 65XH9296 / 65XH9288 /

65XH9096 / 65XH9077, KE-65XH9299 /

65XH9296 / 65XH9288 / 65XH9096 /

65XH9077: 145,0 × 90,3 × 33,8

KD-55XH9299 / 55XH9296 / 55XH9288 /

55XH9096 / 55XH9077, KE-55XH9299 /

55XH9296 / 55XH9288 / 55XH9096 /

55XH9077: 123,1 × 78,0 × 33,8

bez podstawy

KD-85XH90xx, KE-85XH90xx: 189,9 × 108,9 × 7,2

KD-75XH92xx / 75XH90xx, KE-75XH92xx /

75XH90xx: 167,4 × 96,1 × 7,1

KD-65XH92xx / 65XH90xx, KE-65XH92xx /

Szerokość podstawy (przybliżone) (cm)

Położenie standardowe:

KD-85XH90xx, KE-85XH90xx: 152,7

KD-75XH92xx / 75XH90xx, KE-75XH92xx /

75XH90xx: 132,1

KD-65XH92xx / 65XH90xx, KE-65XH92xx /

65XH90xx: 112,8

KD-55XH92xx / 55XH90xx, KE-55XH92xx /

55XH90xx: 105,3

Położenie pionowe:

KD-85XH9096, KE-85XH9096: 65,2

KD-75XH9299 / 75XH9296 / 75XH9288 /

75XH9096, KE-75XH9299 / 75XH9296 /

75XH9288 / 75XH9096: 55,8

KD-65XH9299 / 65XH9296 / 65XH9288 /

65XH9096 / 65XH9077, KE-65XH9299 /

65XH9296 / 65XH9288 / 65XH9096 /

65XH9077: 47,0

KD-55XH9299 / 55XH9296 / 55XH9288 /

55XH9096 / 55XH9077, KE-55XH9299 /

55XH9296 / 55XH9288 / 55XH9096 /

55XH9077: 45,0

Waga (przybliżona) (kg)

z podstawą

Położenie standardowe:

KD-85XH90xx, KE-85XH90xx: 47,7

KD-75XH92xx / 75XH90xx, KE-75XH92xx /

75XH90xx: 34,4

KD-65XH92xx / 65XH90xx, KE-65XH92xx /

65XH90xx: 23,2

KD-55XH92xx / 55XH90xx, KE-55XH92xx /

55XH90xx: 17,5

Położenie pionowe:

KD-85XH9096, KE-85XH9096: 47,7

KD-75XH9299 / 75XH9296 / 75XH9288 /

75XH9096, KE-75XH9299 / 75XH9296 /

75XH9288 / 75XH9096: 34,4

KD-65XH9299 / 65XH9296 / 65XH9288 /

65XH9096 / 65XH9077, KE-65XH9299 /

65XH9296 / 65XH9288 / 65XH9096 /

65XH9077: 23,2

KD-55XH9299 / 55XH9296 / 55XH9288 /

55XH9096 / 55XH9077, KE-55XH9299 /

55XH9296 / 55XH9288 / 55XH9096 /

55XH9077: 17,5

bez podstawy

KD-85XH90xx, KE-85XH90xx: 45,8

KD-75XH92xx / 75XH90xx, KE-75XH92xx /

75XH90xx: 32,9

KD-65XH92xx / 65XH90xx, KE-65XH92xx /

65XH90xx: 22,2

KD-55XH92xx / 55XH90xx, KE-55XH92xx /

55XH90xx: 16,5

Inne

Wyposażenie dodatkowe

Uchwyt ścienny: SU-WL850 (tylko model

KD-75XH92xx / 75XH90xx / 65XH92xx /

65XH90xx / 55XH92xx / 55XH90xx,

KE-75XH92xx / 75XH90xx / 65XH92xx /

65XH90xx / 55XH92xx / 55XH90xx)

Uchwyt ścienny: SU-WL450

Temperatura robocza: 0 °C – 40 °C

Wilgotność robocza: 10 % – 80 % wilgotności względnej (bez kondensacji)

*1 Nie wszystkie modele telewizorów są wyposażone w technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej.

*2 W przypadku podłączenia do wejścia z rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2].

*3 Aby obsługować prędkość przesyłu 18 Gb/s, ustaw opcję [Format sygnału HDMI] na [Ulepszony format].

*4 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy online.

*5 Podłącz zestaw system audio HDMI IN 3, aby doprowadzić dźwięk telewizora do zestawu audio.

*6 Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora.

*7 Zużycie energii w kWh rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora.

*8 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.
*9 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.

Uwaga

• Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
• Mogą być wymagane subskrypcje usług i aplikacji, a podczas korzystania z Asystenta Google mogą obowiązywać dodatkowe warunki i / lub opłaty.
• Karta produktu w niniejszym podręczniku odnosi się do ROZPORZĄDZENIA DELEGOWANEGO KOMISJI (UE) 1062/2010. W celu uzyskania informacji na temat rozporządzenia (UE) 2019/2013 należy skorzystać z odpowiedniej witryny internetowej.

Informacje dotyczące telewizji cyfrowej

• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektorzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi.
• Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie można zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu.

Informacje dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories. Dokumenty poufne, niepublikowane. Copyright © 2012-2018 Dolby Laboratories. Wszystkie prawa zastrzeżone.

• Gracenote, logo i logotyp Gracenote oraz logo „Powered by Gracenote” są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote, Inc. w USA oraz innych krajach.

• Google, Google Play, Chromecast, YouTube, Android TV i inne powiązane oznaczenia oraz logo są znakami towarowymi firmy Google LLC.

• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, Symbol oraz DTS i Symbol razem, i Digital Surround są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy DTS, Inc. w Stanach Zjednoczonych i/lub innych krajach. © DTS, Inc. Wszystkie prawa zastrzeżone.
• Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc.
• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.
• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
• Wszystkie inne znaki towarowe są własnością ich właścicieli.

Numer rejestracji produktu (ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2013)

KE-85XH9096 (355595), KE-75XH9299 (355596), KE-75XH9296 (355597), KE-75XH9288 (355598), KE-75XH9096 (355604), KE-75XH9005 (355605), KE-65XH9299 (355606), KE-65XH9296 (355607), KE-65XH9288 (355608), KE-65XH9096 (355609), KE-65XH9077 (355610), KE-65XH9005 (355611), KE-55XH9299 (355612), KE-55XH9296 (355613), KE-55XH9288 (355614), KE-55XH9096 (355615), KE-55XH9077 (355618), KE-55XH9005 (355619).

O návodech

HELP: Zobrazenie ponuky pomocníka.

◀/▶/▶/||

Konektor samica typu F, 75 ohmov.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,
