Typ produktu	Piekarnik do zabudowy
Marka	Hotpoint Ariston
Model	FR 540.2 HA
Wymiary (S x W x G)	43,5 cm x 32 cm x 40 cm
Pojemność użytkowa	56 litrów
Przyłącze elektryczne	230 V ~ 50/60 Hz, maks. 2250 W
Programy pieczenia	Standard Plus, Prawdziwe gorące powietrze, Górna grzałka, Grill, Grill z termoobiegiem, Pizza
Zakres temperatury	60 °C do MAX (ok. 250 °C)
Minutnik	Tak, z sygnałem dźwiękowym (licznik minut)
Oświetlenie piekarnika	Tak, 25 W, trzonek E14
Wentylator chłodzący	Tak (pracuje po wyłączeniu)
Czyszczenie	Emaliowane powierzchnie wewnętrzne, drzwi zdejmowane dla łatwego czyszczenia
Bezpieczeństwo	Gorące powierzchnie, trzymać dzieci z dala; nie używać przez osoby bez nadzoru
Żarówka zapasowa	25 W, trzonek E14 (dostępna w handlu)
Klasa efektywności energetycznej	Nie podano w instrukcji

Często zadawane pytania - FR 540.2 HA Hotpoint Ariston

Jak włączyć piekarnik?

Obróć pokrętło PROGRAMY na żądany program (np. Prawdziwe gorące powietrze) i ustaw temperaturę za pomocą pokrętła TERMOSTAT. Lampka kontrolna informuje, że piekarnik nagrzewa się.

Jakie programy pieczenia ma piekarnik?

Piekarnik oferuje następujące programy: Standard Plus (górna i dolna grzałka), Prawdziwe gorące powietrze (termoobieg), Górna grzałka, Grill, Grill z termoobiegiem oraz Pizza (zalecany z termoobiegiem).

Jak ustawić minutnik?

Obróć pokrętło MINUTNIKA prawie do końca w prawo, a następnie cofnij na żądaną liczbę minut. Po upływie czasu rozlegnie się sygnał. Uwaga: Minutnik nie wyłącza piekarnika.

Jak wyczyścić piekarnik?

Wyczyść emaliowane powierzchnie wilgotną gąbką i łagodnym detergentem, gdy piekarnik jest jeszcze ciepły. Drzwi można zdjąć (odchyl dźwignie na zawiasach). Nie używaj środków ściernych.

Jak wymienić żarówkę w piekarniku?

Odkręć szklaną osłonę lampy, wymień żarówkę na nową o mocy 25 W, trzonek E14 i załóż osłonę z powrotem.

Czy mogę samodzielnie zainstalować piekarnik?

Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z instrukcją. Należy zapewnić meble odporne na ciepło i odpowiednią wentylację (usunąć tylną ściankę).

Co oznacza lampka kontrolna na piekarniku?

Lampka kontrolna TERMOSTATU świeci się stale po osiągnięciu ustawionej temperatury. Informuje, że piekarnik jest gotowy.

Jak mogę oszczędzać energię?

Używaj piekarnika w godzinach poza szczytem (późne popołudnie do wczesnego ranka). Grilluj i zapiekaj przy zamkniętych drzwiach (oszczędza ok. 10% energii). Utrzymuj uszczelki drzwi w czystości.

Czy piekarnik jest bezpieczny dla dzieci?

Piekarnik podczas pracy jest bardzo gorący. Trzymać dzieci z dala i nie pozostawiać bez nadzoru. Urządzenie nie jest przeznaczone do użytku przez osoby z ograniczonymi zdolnościami bez nadzoru.

Jak utylizować piekarnik?

Zużytego sprzętu elektrycznego nie należy wyrzucać do odpadów domowych. Zgodnie z dyrektywą UE 2002/96/WE muszą być one zbierane oddzielnie i poddawane recyklingowi. Skontaktuj się z gminą w sprawie prawidłowej utylizacji.

INSTRUKCJA OBSŁUGI FR 540.2 HA Hotpoint Ariston

Podlczenie do sieci elektrycznej

Danish, 19Nederlands, 1 Deutsch, 10

PL

Polski, 28

AR

Opis urządzenia, 31

Widok ogólny

Panel kontrolny

Uruchomienie i użytkowanie, 32

Uruchomić piekarnik

Korzystanie z regulatora czasowego

Zegar z minutnikiem Rustico

Programy, 33-34

Programy pieczenia

Praktyczne porady

Tabela pieczenia

FB 51.2/HA

FB 51.2 IX/HA

FB 51 A.1/HA

FB 51 A.1 IX/HA

FR 54.2/HA

FR 540.2/HA

FB 51.1/HA

FB 51.1 IX/HA

Zalecenia i środki ostrożności, 35

Ogólne zasady bezpieczeństwa

Zbyt

Oszczędność i ochrona środowiska

Konserwacja i utrzymanie, 36

Odlączenie prądu elektrycznego

Mycie urządzenia

Mycie drzwi.

Wymiana żarówki

Serwis Techniczny

Hotpoint

ARISTON

! Należy zachować niniejszr książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia urządzenia w inne miejsce należy upewnić się, by przekazane została ono razem z instrukcją, aby nowy właściciel zapoznać się mógł z działaniem urządzenia i z odnośnymi informacjami.

! Należy uważnie przeczytać instrukcję obsługi: gdyż zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania lodówki.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).

! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez personel zawodowo do tego przygotowany. Błędna instalacja może doprowadzić do powstania szkód wobec osób, zwierząt lub rzeczy.

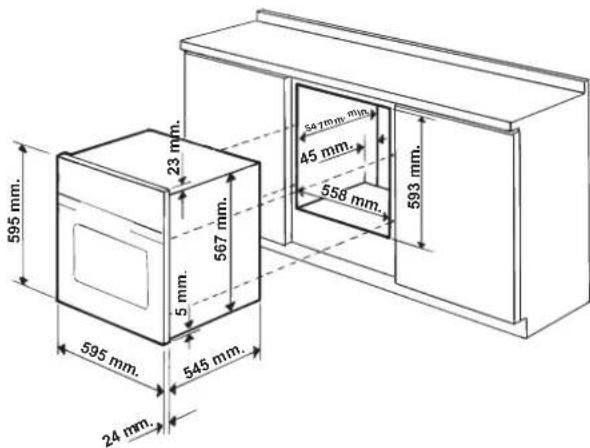

Zabudowa

W celu zagwarantowania poprawnego działania urządzenia koniecznym jest, aby mebel posiadał odpowiednie charakterystyki:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;
• w przypadku mebli z drewna klejonego, kleje powinny być odporne na działanie temperatury 100°C;
• w przypadku zabudowy piekarnika, tak w przypadku umieszczenia go pod stołem (patrz ilustracja) jak i pionowego, mebel powinien posiadać następujące wymiary:

! Po zainstalowaniu urządzenia nie powinien być możliwy żaden kontakt z elementami elektrycznymi. Deklaracje na temat zużycia prądu wskazane na tabliczce znamionowej oparte s na pomiarach wykonanych dla tego typu instalacji.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

Centrowanie i mocowanie

Wyregulować 4 stopki umieszczone po bokach piekarnika w pobliżu 4 otworów na listwie obrzeża, w zależności od grubości ścianki mebla:

grubość 20 mm: usunąć ruchomą część stopki (patrz ilustracja);

grubość 18 mm: wykorzystać pierwszy kanalik, jak to przewidział producent (patrz ilustracja);

grubość 16 mm: wykorzystać drugi kanalik (patrz ilustracja).

Aby przykręcić urządzenie do mebla: otworzyć drzwiczki piekarnika i przykręcić 4 śruby do drewna do 4 otworów na listwie okalającej.

! Wszystkie części, które mają zapewnić bezpieczeństwo powinny być zamocowane w taki sposób, aby nie można ich było usunąć bez użycia jakiegokolwiek narzędzia.

Podłączenie do sieci elektrycznej

! Piekarniki wyposażone w trójbiegunowy przewód zasilający dostosowane są do funkcjonowania na prąd zmienny, przy napięciu i częstotliwości wskazanych na tabliczce znamionowej (patrz poniżej).

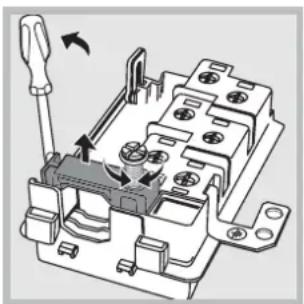

Montaż przewodu zasilającego

1. Otworzyć skrzynkę zaciskową podważając śrubokrętem boczne zatrzaski pokrywki: wyjąć i otworzyć pokrywkę (patrz ilustracja).

1. Odkręcić śrubę zaciskającą kabel i wyciągnąć ją podważając śrubokrętem (patrz rysunek).

2. Powyciągać śrubki ze styków L-N- 12 i następnie przymcować kabelki pod główkami śrubek uważając aby dostosować odpowiednio kolory Niebieski (N), Brązowy (L) i Żółto – Zielony ( 12 ).

Podłączenie przewodu zasilającego do sieci.

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej (patrz obok).

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed wykonaniem podłączenia należy upewnić się, że:

- gniazdko posiada odpowiednie uziemienie i zgadza się z obowizującymi przepisami;

- gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniżej);

• napięcie zasilania zawiera się pomiędzy wartościami wskazanymi na tabliczce znamionowej (patrz poniżej);
• gniazdko musi być kompatybilne z wtyczką urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Tak ustawić urządzenie, aby przewód elektryczny i gniazdko prądu były łatwo dostępne.
! Kabla nie wolno zginać i uważać, aby nie został zgnieciony.
! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).
I W przypadku nie przestrzegania powyższych warunków producent zwolniony zostanie z wszelkiej odpowiedzialności.

TABLICZKA ZNAMIONOWA
Wymiary	szerokość (cm) 43,5wysokość (cm) 32głębokość (cm) 40
Objętość	(I) 56
Podłączenia elektryczne	napięcie 230 V~ 50Hz o 50/60Hz lub maksymalna moc pobierana 2250W (patrz tabliczka znamionowa)
ENERGY LABEL	Dyrektywa 2002/40/WE na etykietce piekamików elektrycznych Norma EN 50304Modele z wentylacją do schładzania:Zużycie energii konwekcji Naturalnej — funkcja ogrzewania: □ Tradycyjny;Zużycie energii deklaracja Klasa konwekcji Wymuszona - funkcja ogrzewania: ✗ Multipieczenie.Modele z wentylacją do schładzania:Zużycie energii konwekcji Wymuszonej — funkcja ogrzewania ✗Multipieczenie.Zużycie energii deklaracja Klasa konwekcji Naturalna - funkcja ogrzewania: □ Tradycyjny.
	Niniejsze urządzenie zostało wyprodukowane zgodnie z następującymi dyrektywami unijnymi: 2006/95/EWG z dnia 12/12/06 (niskie napięcie) z późniejszymi zmianami — 2004/108/EWG z dnia 15/12/04 (zgodność elektromagnetyczna) z późniejszymi zmianami — 93/68/EWG z dnia 22/07/93 z późniejszymi zmianami - 2002/96/WE z późniejszymi zmianami

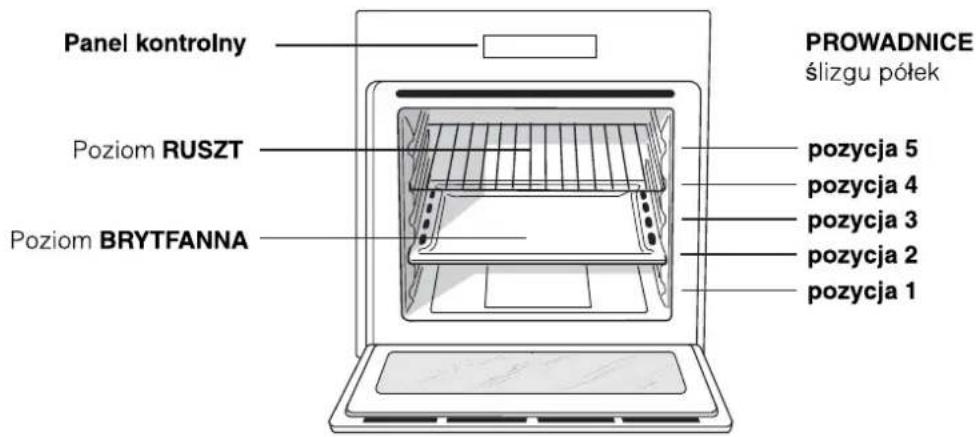

Widok ogólny

PL

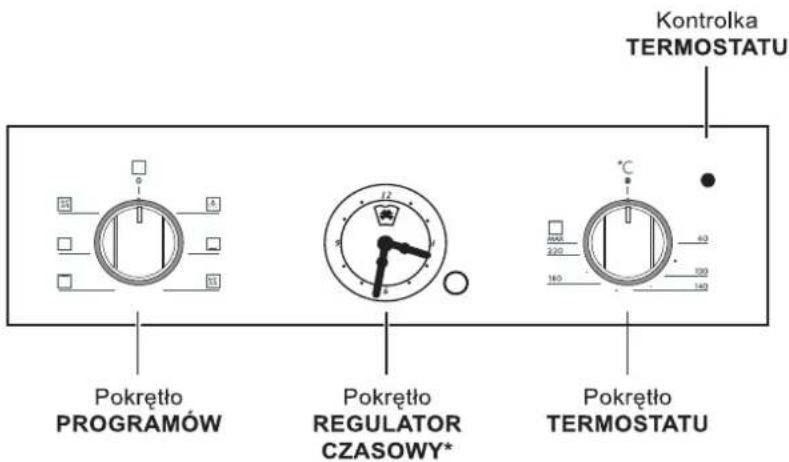

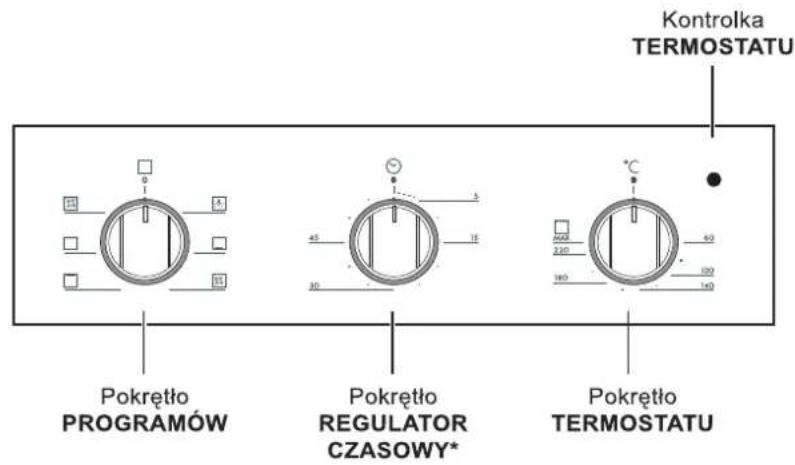

Panel kontrolny

Uruchomienie i użytkowanie

PL

I Podczas pierwszego uruchomienia należy uruchomić piekarnik na pusto przez przynajmniej jedną godzinę, z termostatem ustawionym na maksimum i zamkniętymi drzwiczkami. Następnie wyłączyć, otworzyć drzwiczki piekarnika i przewietrzyć pomieszczenie. Zapach, jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

Uruchomić piekarnik

1. Wybrać żądany program pieczenia obracając pokrętem PROGRAMY.
2. Wybrać odpowiednią temperaturę obracając pokrętem TERMOSTAT. Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w Tabeli (patrz Programy).
3. Zapalona lampka kontrolna TERMOSTAT wskazuje fazę rozgrzewania do zaprogramowanej temperatury.
4. Podczas pieczenia można zawsze wykonać następujące czynności:
5. zmienić program pokrętem PROGRAMY;
6. zmienić temperaturę pokrętłem TERMOSTAT;
7. przerwanie pieczenia przez przestawienie pokrętła PROGRAMY w położenie „0”.

I Nie stawiać nigdy żadnych przedmiotów na dnie piekarnika, aby nie uszkodzić emalii.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się na wyposażeniu piekarnika.

Chłodzenie poprzez wentylację

W celu uzyskania zmniejszenia temperatury na zewnątrz niektóre modele wyposażone są w wentylator chłodzący. Wytwarza on strumień powietrza, który wydobywa się pomiędzy panelem kontrolnym a drzwiczkami piekarnika.

I Po zakończeniu gotowania wentylator pracuje jeszcze aż piekarnik stanie się wystarczająco chłodny.

Oświetlenie piekarnika

Zapala się je wybierając 📄 przy pomocy pokrętła PROGRAMY. Pozostaje załączone, gdy wybiera się program pieczenia.

* Występuje jedynie w niektórych modelach.

Korzystanie z regulatora czasowego\*

1. Należy przede wszystkim nakręcić dzwonek obracając pokrętło REGULATOR CZASOWY o prawie pełny obrót w kierunku ruchu wskazówek zegara.
2. Przekrcajc pokrętło zgodnie z ruchem wskazówek zegara ustawić żądany czas, uzgadniając minuty na pokrętle REGULATOR CZASOWY z oznaczeniem stałym na panelu kontrolnym.
3. Minutnik to regulator czasowy: po upływie czasu wydaje sygnał akustyczny.

! Regulator czasowy nie kontroluje włączenia i wyłączenia piekarnika.

Zegar z minutnikiem Rustico\*

Jak ustawić bieżącą godzinę.

Piekarnik powinien być podłączony do sieci elektrycznej.

Podciągnąć pokrętło i przekręcić nim w kierunku zgodnym z kierunkiem wskazówek zagara i ustawić prawidłową godzinę.

! Zegar musi być zasilany napięciem. W przypadku braku prądu nie będzie funkcjonował, aż do momentu ponownego podłączenia zasilania. Po przywróceniu zasilania należy powtórzyć czynność związaną z ustawieniem właściwej godziny.

Funkcja minutnika

Funkcja minutnika pozwala na ustawienie czasu, od którego rozpoczyna się odliczanie wstecz. Minutnik nie steruje włączaniem lub wyłączaniem piekarnika, po upływie zadanego czasu emituje jedynie sygnał dźwiękowy.

Jak ustawić minutnik

Przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara i ustawić na właściwym czasie (wykres wewnętrzny widoczny poprzez "okienko"). Odliczanie czasu rozpocznie się natychmiast. Aby przerwać sygnał, lub gdy chcemy używać tylko zegara należy ustawić na symbolu Â.

Programy pieczenia

! Dla wszystkich programów możliwe jest ustawianie temperatury w zakresie pomiędzy 60°C a max za wyjątkiem:
- GRILL (zaleca się ustawienie jedynie na MAX);
- GRATIN/ZAPIEKANKA (zaleca się, aby nie przekraczać temperatury 200°C).
Program PIEKARNIK TRADYCYJNY

Uruchamiane są dwa elementy grzewcze: dolny i góry. Przy tym tradycyjnym sposobie pieczenia lepiej jest stosować tylko jedną półkę: przy większej liczbie półek rozkład temperatur staje się niekorzystny.

Program MULTIPIECZENIE

Uruchamiane są wszystkie elementy grzewcze (górny, dolny i obiegowe) i rozpoczyna swe działanie wentylator. Ponieważ temperatura jest równomierna w całym piekarniku powietrze piecze i rumieni żywność w sposób równomierny. Można jednocześnie używać maksymalnie dwie półki.

Program PIEKARNIK GÓRNY

Uruchamiany jest górny element grzewczy. Ta funkcja może być stosowana do dokończenia pieczenia.

Program GRILL

Uruchamiany jest górny element grzewczy. Wysoka temperatura skierowana na gril natychmiast opieka całą powierzchnię pieczeni czym hamuje wyciekania płynu, a mięso w środku pozostaje miękkie. Pieczenie w trybie grilowania zalecane jest do przygotowywania dań, które wymagają wysokich temperatur na powierzchni: steki z cielęciny i wołowe, antrykot, połędwica, hamburgery, itp... Niektóre przykładu użytkowania podane są w rozdziale „Praktyczne porady dotyczące pieczenia”. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program ZAPIEKANKA

Uruchamia się górny element grzewczy i rozpoczyna swa prace wentylator i rożen (w modelach, które go posiadają) łączy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym.

Zapobiega to przypaleniu powierzchni potraw, zwiększając moc penetracji cieplnej. Drzwiczki piekarnika mają być zamknięte podczas pieczenia.

Praktyczne porady

! Podczas pieczenia z wentylatorem nie używać półek 1 i 5: Gorące powietrza uderza w nie bezpośrednio, co mogłoby spowodować przypalenie delikatnych potraw.
! Przy pieczeniach GRILL i GRATIN ustawić blachę w położeniu 1 po to, aby zebrać pozostałości po pieczeniu (sosy i/lub tłuszcze).

MULTIPIECZENIE

• Ustawiać półki na pozycji 2 i 4, a na pozycji 2 ustawiać potrawy wymagające wyższej temperatury.
• Ustawiać blachę na dole, a ruszt w górze.

GRILL

• Ustawiać ruszt na pozycji 3 lub 4, a produkty ustawić na środku rusztu.
• Zaleca się, aby temperaturę ustawić na maksymalną pozycję. Nie należy przejmować się, jeśli górny grzejnik nie jest stale włączony: jego pracą steruje termostat;

PIEKARNIK DLA PIZZY

• Używać blachy z lekkiego aluminium i ustawić ją na ruszcie w wyposażeniu kuchenki. Z winy blachy wydłuża się czas pieczenia, a pizza rzadko kiedy jest chrupiąca.
• W przypadku pizzy z wieloma dodatkami mozzarella dodać dopiero w połowie pieczenia.
• W celu dobrego upieczenia pizzy należy zastosować program MULTIPIECZENIA.

Tabela pieczenia

Program	Potrawy	Waga (kg)	Pozycja półek	Nagrzewanie wstępne (minuty)	Zalecana temperatura	Czas trwania pieczenia (minuty)
Piekarnik tradycyjny	Kaczka	1	3	15	200	65-75
	Pieczeń cielęca lub wołowa	1	3	15	200	70-75
	Pieczeń wieprzowa	1	3	15	200	70-80
	Herbatniki (z kruchego ciasta)	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Multipieczenie	Pizza (na 2 półkach)	1	2 i 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Jagnięcina	1	2	10	180	40-45
	Kurczak pieczony + ziemniaki	1+1	2 i 4	15	200	60-70
	Makrela	1	2	10	180	30-35
	Ciasto śliwkowe	1	2	10	170	40-50
	Ptysie (na 2 półkach)	0.5	2 i 4	10	190	20-25
	Herbatniki (na 2 półkach)	0.5	2 i 4	10	180	10-15
	Ciasto biszkoptowe (na 1 półce)	0.5	2	10	170	15-20
	Ciasto biszkoptowe (na 2 półkach)	1	2 i 4	10	170	20-25
	Słone ciasta	1.5	3	15	200	25-30
Podgrzewanie górne	Poprawki pieczenia - 3/4 15 220 -
Grill	Sole i matwy	1	4	5	Max	8-10
	Szaszłyki z kalmarów i raków	1	4	5	Max	6-8
	Filet z dorsza	1	4	5	Max	10
	Warzywa z rusztu	1	3/4	5	Max	10-15
	Befsztyk cielęcy	1	4	5	Max	15-20
	Kotlet	1	4	5	Max	15-20
	Hamburgery	1	4	5	Max	7-10
	Makrele	1	4	5	Max	15-20
	Tost	szt. 4	4	5	Max	2-3
Zapiekanki	Kurczak z rusztu	1.5	2	5	200	55-60
	Mątwy	1.5	2	5	200	30-35

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

- Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.

- Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

- W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.

- Nie dotykać pralki stojąc przy niej boso lub gdy ręce czy stopy są mokre lub wilgotne.

- Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważ a się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.

- Podczas użytkowania urządzenia elementy grzewcze oraz niektóre elementy drzwi piekarnika mocno nagrzewają się. Uważać, aby nie dotknąć tych części i by dzieci nie zbliżaty się do piekarnika.

- Należy uważać, aby przewody zasilające pozostałe urządzenia domowe nie weszły w kontakt z rozgrzanymi elementami piekarnika.

- Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.

- Chwytać za środkowy uchwyt drzwiczek: boczne mogą być gorące.

- Do wyjmowania i wkładania naczyń do piekarnika używać rękawic ochronnych.

- Nie wykładać dna piekarnika folią aluminiową.

- Nie wkładać materiałów łatwopalnych do piekarnika: jeśli urządzenie zostanie niespodziewanie uruchomione może nastąpić pożar.

- Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji “●”/“○” kiedy urządzenie nie jest używane;

- Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę.

- Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.

• W razie usterek nie należy w żadnym wypadku próbować dostać się do wewnętrznych części urządzenia, aby samemu je naprawiać. Skontaktować się z Serwisem (patrz Serwis).
• Nie opierać na otwartych drzwiczkach ciężkich przedmiotów.
• Nie jest przewidziane aby urządzenie było używane przez osoby (również dzieci) niesprawne fizycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia chyba, ze pod nadzorem osoby odpowiedzialnej za jego bezpieczeństwo jak również bez otrzymania instrukcji wstępnych co do jego użytku.
• Nie dopuścić aby dzieci bawiły się urządzeniem.

Zbyt

• Zbyt opakowania: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać ponownie wykorzystane.
• Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego.

Oszczędność i ochrona środowiska

• Korzystając z piekarnika w godzinach od późnego popołudnia do pierwszych godzin poranych przyczyniamy się do zmniejszenia obciążenia zakładów energetycznych.
• Piec GRILL i GRETIN przy zamkniętych drzwiczkach: w celu uzyskania lepszych wyników oraz znaczącej oszczędności energii elektrycznej (ok. 10%).
• Należy utrzymywać sprawność i czystość uszczelek, aby dokładnie przylegały do drzwiczek i nie powodowały utraty ciepła.

Odłączenie prądu elektrycznego

Przed naprawą odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
- Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być myte przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy są trudne do zmycia należy stosować produkty specjalne. Wypłukać dużą ilości wody i dokładnie wysuszyć. Nie należy stosować proszków ściernych ani substancji wywołujących korozję.
- Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze ciepłe. Używać ciepłej wody, spłukać i osuszyć miękką szmatką. Unikać środków ścierających.
- Akcesoria mogą być myte jak zwykłe sztućce, także w zmywarkach, za wyjątkiem prowadnic ślizgowych.

Mycie drzwi.

Szybę drzwiczek należy czyścić przy pomocy gąbki i środków nie zarysowujących powierzchni, a następnie osuszyć miękką szmatką. Nie należy używać szorstkich narzędzi lub ostrych, metalowych skrobaków, które mogą zarysować powierzchnię i powodować pękanie szyby.

Aby dokładnie wyczyścić piekarnik, można zdemontować drzwiczki:

1. otworzyć szeroko drzwiczki (patrz rysunek);

1. podnieść i obrócić dźwignie znajdujące się w obu zawiasach (patrz rysunek);

1. przytrzymać drzwiczki za obie zewnętrzne krawędzie, przymykając je powoli, lecz nie całkowicie. Pociągnąć drzwiczki do siebie i wyjąć je z zawiasów (patrz rysunek).

Zamontować ponownie drzwiczki wykonując opisane czynności w odwrotnej kolejności.

Sprawdziæ uszczelki

Kontrolować okresowo stan uszczelek drzwiczek piekarnika. Gdyby okazało się, ze uszczelka jest uszkodzona należy zwrócić się do najbliższego serwisu (patrz Serwis). Zaleca się nie stosowanie piekarnika az do chwili zakończenia naprawy.

Wymiana żarówki

W celu wymiany żarówki w piekarniku:

1. Odkręcić szklaną pokrywę obudowy żarówki.
2. Wykręcić żarówkę i wymienić na analogiczną: moc 25 W, złącze E 14.
3. wyjąć i otworzyć pokrywkę (patrz ilustracja).

Serwis Techniczny

Należy podać:

• model urządzenia (Mod.);
• numer seryjny (S/N);

Te ostatnie informacje znajduj się na tabliczce znamionowej umieszczonej na urządzeniu i/lub na jego opakowaniu.

PL

PL

فحص مطاط الفرن
