Typ produktu	Zmywarka do zabudowy
Pojemność	13 kompletów naczyń
Wymiary (wys. x szer. x głęb.)	820–870 mm x 598 mm x 570 mm
Masa netto	36.4 kg
Napięcie robocze / częstotliwość	220–240 V / 50 Hz
Moc całkowita	1900 W
Ciśnienie wody	Min 0,03 MPa, Maks 1 MPa
Programy	Eco, Intensywny 65°C, Płukanie parowe, Super 50', Delikatny 40°C, Szybki 30', Mini 14', Czyszczenie zmywarki
Czas trwania programu (Eco)	3 h 41 min
Zużycie energii (Eco)	0,937 kWh/cykl
Zużycie wody (Eco)	9,0 L/cykl
Funkcja połowy załadunku	Tak, zmniejsza zużycie energii i wody
Opcja dodatkowego suszenia	Tak, poprawia wydajność suszenia
Opcja dodatkowej higieny	Tak, zwiększa temperaturę mycia dla maksymalnej higieny
Opóźniony start	1–24 godziny
Blokada rodzicielska	Tak, można aktywować/dezaktywować
System zmiękczania wody	Regulowane ustawienia twardości (SL1–SL6)
Wskaźnik soli	Tak, ostrzega gdy soli jest mało
Wskaźnik nabłyszczacza	Tak, ostrzega gdy nabłyszczacza jest mało
Kosze	Kosz górny (z możliwością regulacji wysokości), kosz dolny, kosz na sztućce, trzeci kosz

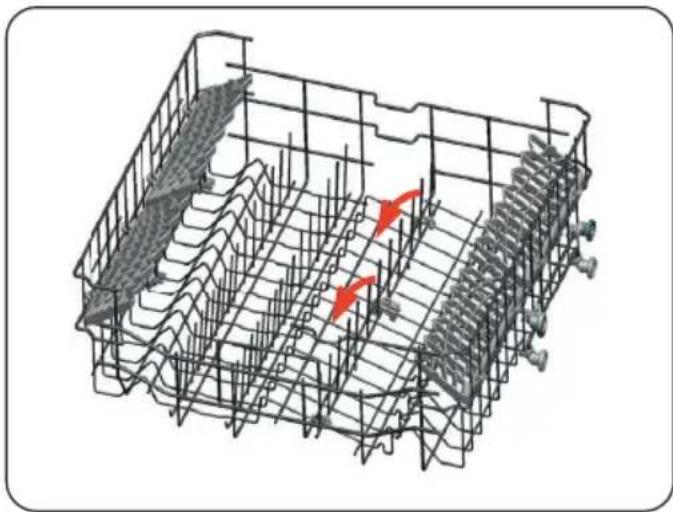

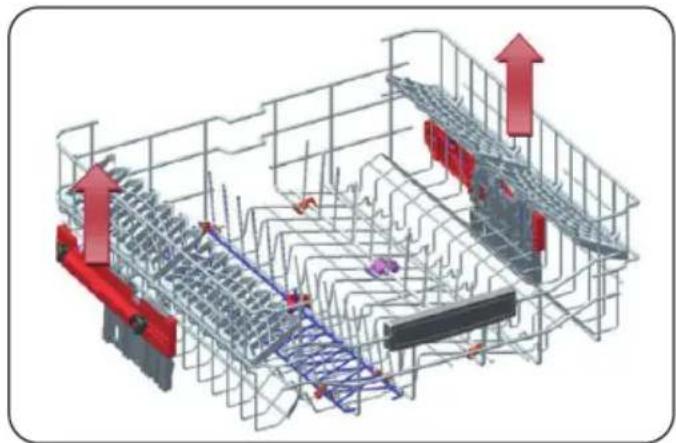

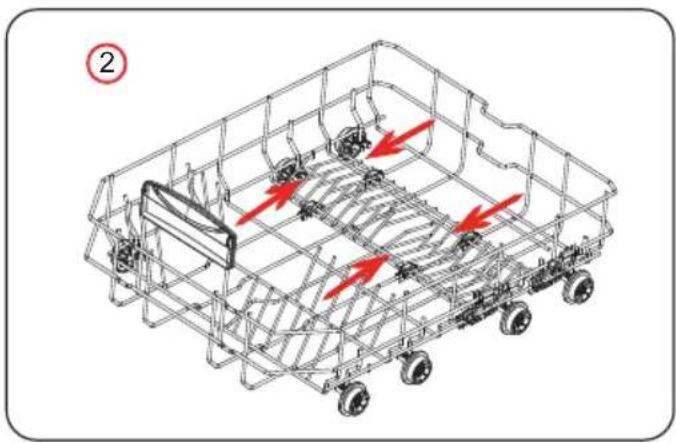

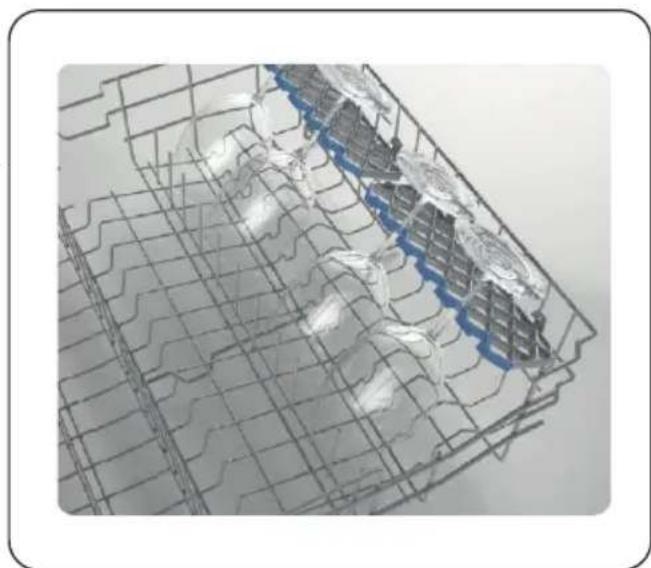

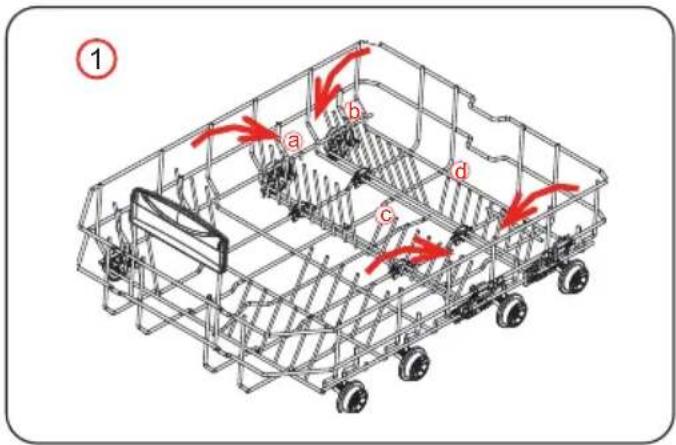

Składane półki	4 składane półki w koszu dolnym; półki z regulacją wysokości w koszu górnym

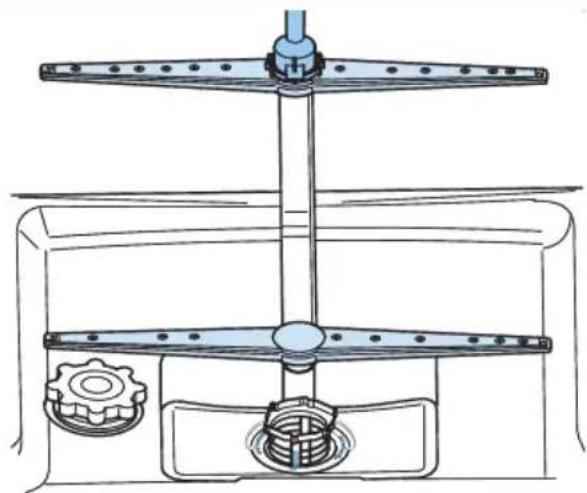

Ramiona spryskujące	Wyjmowane do czyszczenia
System filtracji	Filtry mikro, grube i metalowe; zalecane czyszczenie co tydzień
Samoczyszczenie (Czyszczenie zmywarki)	Tak, specjalny program do czyszczenia wnętrza
Funkcje bezpieczeństwa	Wyłącznik bezpieczeństwa drzwi; automatyczne wyłączanie przy otwarciu drzwi; zabezpieczenie przeciwzalaniowe (Aquastop w niektórych modelach)

Często zadawane pytania - KDI 6863 SD Kernau

Jak zainstalować zmywarkę?

Ustaw zmywarkę na płaskiej, stabilnej podłodze w pobliżu kranu i odpływu. Podłącz wąż doprowadzający wodę bezpośrednio do kranu (min 0,03 MPa, maks 1 MPa). Użyj nowego węża dostarczonego; nie używaj starych. Podłącz wąż odpływowy do rury stojącej lub odpływu zlewu (50–110 cm od podłogi). Podłączenie elektryczne musi być do gniazdka z uziemieniem (220–240 V). Wyreguluj nóżki, aby wypoziomować urządzenie. Po instalacji uruchom pusty cykl przed użyciem.

Jak dodać sól i ustawić zmiękczacz wody?

Otwórz pokrywę komory soli (przeciwnie do ruchu wskazówek zegara). Przy pierwszym użyciu napełnij 1 kg soli do zmywarki i dodaj wodę, aż prawie się przeleje. Używaj tylko specjalnej soli do zmywarek (nie soli kuchennej). Aby ustawić twardość: naciśnij przycisk Menu na 3 sekundy, użyj przycisku wyboru programu, aby ustawić poziom twardości (SL1–SL6). Ustawienie fabryczne to SL3. Skorzystaj z paska testowego twardości wody (jeśli dostępny) lub skontaktuj się z dostawcą wody.

Jakiego detergentu użyć i w jakiej ilości?

Używaj tylko detergentów przeznaczonych do zmywarek automatycznych. Aby uzyskać najlepsze rezultaty, postępuj zgodnie z dawkowaniem zalecanym w tabeli programów. W programie Eco użyj 25 cm³ w głównej komorze i 15 cm³ w komorze wstępnej, jeśli naczynia są bardzo brudne. W przypadku krótkich programów (np. Szybki 30') używaj tylko detergentu w proszku. Można stosować detergenty kombinowane (tabletki), ale w ustawieniach menu wybierz opcję tabletki. Nie przepełniaj – nadmiar detergentu może powodować smugi lub korozję.

Co zrobić, jeśli zmywarka nie uruchamia się?

Sprawdź, czy zmywarka jest podłączona do prądu, włączona (naciśnij przycisk włączania/wyłączania) i czy drzwi są zamknięte. Upewnij się, że kran doprowadzający wodę jest otwarty i że bezpiecznik nie jest przepalony. Jeśli problem będzie się powtarzał, sprawdź wąż doprowadzający wodę i filtry zmywarki pod kątem zatkania. Sprawdź również, czy wybrany program został uruchomiony (naciśnij Start/Pauza). Jeśli pojawi się kod błędu, zapoznaj się z sekcją rozwiązywania problemów lub skontaktuj się z serwisem.

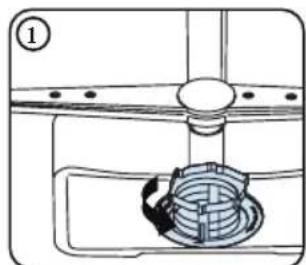

Jak wyczyścić filtry i ramiona spryskujące?

Czyść filtry i ramiona spryskujące co najmniej raz w tygodniu. Aby wyjąć zestaw filtrujący: obróć przeciwnie do ruchu wskazówek zegara, podnieś, a następnie oddziel filtr gruby od mikro. Opłucz wszystkie części pod bieżącą wodą. Złóż i zamontuj z powrotem, obracając zgodnie z ruchem wskazówek zegara. W przypadku ramion spryskujących: wyjmij górne ramię, odkręcając nakrętkę zgodnie z ruchem wskazówek zegara i pociągając w dół; wyczyść otwory cienkim przedmiotem. Dolne ramię można wyjąć podobnie. Upewnij się, że po czyszczeniu są prawidłowo dokręcone.

Co oznacza kod błędu FF?

Kod błędu FF wskazuje na awarię układu doprowadzania wody. Najpierw upewnij się, że kran jest całkowicie otwarty i woda płynie. Następnie odłącz wąż doprowadzający od kranu i wyczyść filtr w wężu. Jeśli błąd nadal występuje, skontaktuj się z autoryzowanym serwisem. Inne częste błędy: F2 (problem z odpływem – sprawdź węże i filtry), F3 (ciągły dopływ wody – zamknij kran i wezwij serwis), F1 (przepełnienie – odłącz zmywarkę i wezwij serwis).

Jak poprawić wydajność suszenia?

Aby uzyskać lepsze suszenie, użyj opcji Dodatkowego suszenia (zwiększa temperaturę płukania końcowego i czas suszenia). Upewnij się, że nabłyszczacz jest uzupełniony, a dawkowanie ustawione prawidłowo (fabrycznie r:4). Jeśli naczynia są poplamione lub nie do końca suche, zwiększ poziom nabłyszczacza. Po zakończeniu cyklu uchyl drzwi na około 30 minut, aby wspomóc suszenie. Unikaj również przeciążania i upewnij się, że przedmioty są prawidłowo ułożone.

Czy mogę otworzyć zmywarkę podczas cyklu?

Zmywarka automatycznie się zatrzyma po otwarciu drzwi (gorąca woda może się wylać – bądź ostrożny). Zamknij drzwi, a program wznowi działanie. Jeśli chcesz anulować program, otwórz drzwi, naciśnij i przytrzymaj Start/Pauza przez 3 sekundy, aż pojawi się '0:01', a następnie zamknij drzwi. Urządzenie osuszane przez 30 sekund i anuluje program. Nie otwieraj drzwi przed zakończeniem cyklu, chyba że jest to konieczne.

Jak aktywować blokadę rodzicielską?

Naciśnij jednocześnie oba przyciski wyboru programu na 3 sekundy. Wskaźnik blokady rodzicielskiej zaświeci się, a na wyświetlaczu pojawi się 'CL1'. Aby dezaktywować, powtórz ten sam proces. Gdy blokada jest aktywna, przyciski panelu sterowania są zablokowane, aby zapobiec niezamierzonej obsłudze.

Gdzie mogę uzyskać części zamienne i serwis?

Używaj tylko oryginalnych części zamiennych dla bezpieczeństwa i prawidłowego działania. Skontaktuj się z obsługą klienta Kernau (tel: [phone], e-mail: [e-mail]) w celu autoryzowanego serwisu i oryginalnych części. Części istotne dla działania są dostępne przez co najmniej 10 lat od momentu wprowadzenia produktu na rynek w Europejskim Obszarze Gospodarczym.

INSTRUKCJA OBSŁUGI KDI 6863 SD Kernau

Dziękujemy za zaufanie i wybór marki Kernau.

Wychodząc naprzeciw Twoim oczekiwaniom, nasze sprzęty produkujemy w wyspecjalizowanych fabrykach z wykorzystaniem najnowszych technologii oraz testujemy pod względem jakości. Aby wybrany przez Ciebie produkt służył Ci jak najdłużej, zapoznaj się ze wskazówkami dotyczącymi obsługi, czyszczenia i konserwacji, które znajdziesz poniżej. W niniejszej instrukcji chcemy Ci przedstawić wszystkie możliwości zakupionego produktu, a także przekazać kwestie związane z bezpieczeństwem, instalacją, optymalnymi ustawieniami i oszczędnym użytkowaniem. Znajdziesz tutaj cenne porady, jak najefektywniej korzystać z urządzenia zgodnie ze swoimi aktualnymi potrzebami.

Zakupiony przez Ciebie produkt został wyprodukowany w nowoczesnej i dbającej o ekologię fabryce.

Przed rozpoczęciem użytkowania sprzętu radzimy szczegółowo zapoznać się z niniejszą instrukcją i zachować ją na przyszłość tak, aby funkcje zakupionego przez Ciebie urządzenia przez długi czas pozostały w takim stanie, jak pierwszego dnia po zakupie.

UWAGA

Niniejsza instrukcja obsługi ma zastosowania do wielu modeli produktu. Twoje urządzenie może nie być wyposażone w niektóre funkcje wyszczególnione w instrukcji.

Obrazy produktu mają charakter schematyczny.

Elementy oznaczone jako (*) są opcjonalne.

IkonaPodpisOpis
	Ostrzeżenie	Zagrożenie obrażeniami ciała lub śmiercią
	Ryzyko porażenia prądem	Zagrożenie niebezpiecznym napięciem
	Ryzyko pożaru Zagrożenie pożarem
	Uwaga	Zagrożenie obrażeniami ciała lub uszkodzeniem mienia
	Ważne/Uwaga Prawidłowa obsługa systemu

SPIS TREŚCI

ROZDZIAŁ 1. Środki ostrożności....4

Ogólne ostrzeżenia dotyczące bezpieczeństwa ....4
Ostrzeżenia dotyczące instalacji....5
Podczas eksploatacji....6

ROZDZIAŁ 2. Instalacja ....8

Ustawienie urządzenia....8
Przyłącza wodne....8
Wąż doprowadzający wodę....8
Wąż odprowadzający wodę (w zależności od modelu) ......9
Podłączenie elektryczne ....10

ROZDZIAL 3. Dane techniczne ....11

Ogólny wygląd produktu....11
Dane techniczne....11
Recykling....12
Opakowanie i środowisko....12

ROZDZIAŁ 4. Przed przystąpieniem do korzystania z urządzenia ....13

Przygotowanie zmywarki do pierwszego użycia ....13
Stosowanie soli (Jeśli ta opcja jest dostępna)....13
Napełnienie pojemnika na sól (Jeśli ta opcja jest dostępna)....13
Tabela stopnia twardości wody ....14
Pasek testowy....14
System zmiekczania wody ....15
Ustawienie....15
Wykorzystanie detergentu....15

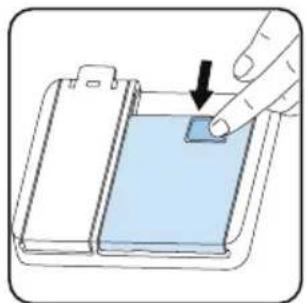

Uzupełnienie detergentu....15
Stosowanie połączonych detergentów....16
Stosowanie środka do płukania....16
Napelnienie pojemnika na środek do płukania oraz ustawienie....16

ROZDZIAŁ 5. Załadowanie zmywarki....17

Zalecenia....17
Alternatywne sposoby załadowania koszy....20

ROZDZIAŁ 6. Tabela programów....21

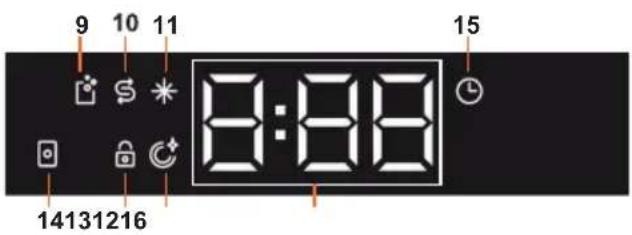

ROZDZIAŁ 7. Panel sterowania....23

ROZDZIAŁ 8. Czyszczenie i konserwacja....28

Filtry 28
Ramiona spryskiwacza....29
Pompa odprowadzania zużytej wody....29

ROZDZIAŁ 9. Rozwiązywanie problemów....30

Automatyczne ostrzeżenia o usterkach i wskazówki dotyczące postępowania w przypadku wystąpienia usterki....32

ROZDZIAŁ 10. Usuwanie zużytych urządzeń....34

ROZDZIAŁ 1. ŚRODKI OSTROŻNOŚCI

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

- Przed użyciem urządzenia należy uważnie przeczytać podane wskazówki i zachować niniejszą instrukcję obsługi na przyszłość.

Przed zainstalowaniem urządzenia należy sprawdzić opakowanie oraz zewnętrzną powierzchnię zmywarki po usunięciu opakowania. Nie wolno korzystać z urządzenia, jeśli wygląda na uszkodzone lub opakowanie zostało otwarte.

- Materiały użyte do opakowania chronią urządzenie przed wszelkimi uszkodzeniami, które mogą wystąpić podczas przewożenia. Materiały użyte do opakowania są przyjazne dla środowiska, ponieważ nadają się do recyklingu. Stosowanie materiałów pochodzących z recyklingu obniża zużycie surowców i zmniejsza produkcję odpadów.

Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby z obniżonymi zdolnościami fizycznymi, zmysłowymi bądź umysłowymi, a także przez osoby bez doświadczenia i wiedzy na temat obsługi, jeśli pozostają pod nadzorem opiekunów bądź zostały szczegółowo poinstruowane o sposobie bezpiecznego używania urządzenia i rozumieją ryzyka związane z niewłaściwym użyciem. Dzieci nie powinny wykorzystywać urządzenia do zabawy.

Opisywane urządzenie jest przeznaczone do użytku w gospodarstwach domowych i innych podobnych zastosowaniach, takich jak:

• aneksy kuchenne dla personelu w sklepach, biurach i innych miejscach pracy;
• gospodarstwa rolne;
• pokoje gościnne w hotelach, motelach i innych miejscach;
• pensjonaty.

Usunięte opakowanie należy przechowywać w miejscu niedostępnym dla dzieci.

Detergenty i środki do płukania należy przechowywać w miejscu niedostępnym dla dzieci.

Po zakończeniu zmywania w urządzeniu mogą pozostać resztki jedzenia. Jeśli drzwiczki pozostają otwarte, należy trzymać dzieci z dala od urządzenia.

Niektóre detergenty do zmywarek są silnie zasadowe. Mogą być bardzo niebezpieczne w przypadku połknięcia. Należy unikać kontaktu ze skórą i oczami oraz trzymać dzieci z dala od zmywarki, jeśli drzwiczki są otwarte. Po zakończeniu cyklu mycia należy sprawdzić, czy pojemnik na detergent jest pusty.

OSTRZEŻENIA DOTYCZĄCE INSTALACJI

- Wybierz odpowiednie i bezpieczne miejsce do zainstalowania urządzenia.

- Należy unikać umieszczenia zmywarki w pobliżu źródła ciepła (np. kuchenki, bojlera lub grzejnika). Wyjątkowo niska temperatura otoczenia może również mieć wpływ na wydajność zmywarki.

- W przypadku zmywarek posiadających otwory wentylacyjne w podstawie nie wolno zasłonić tych otworów dywanem.

- Należy wyłącznie stosować oryginalne części zamienne.

Przed przystąpieniem do instalacji urządzenia należy odłączyć wtyczkę przewodu zasilającego od sieci elektrycznej.

Instalację urządzenia należy powierzyć wyłącznie personelowi autoryzowanego serwisu. Instalacja przeprowadzona przez inne osoby niżpersonel autoryzowanego serwisu może spowodować unieważnienie gwarancji.

Upewnij się, że wewnętrzny system bezpieczników elektrycznych jest podłączony zgodnie z przepisami bezpieczeństwa.

Wszystkie podłączenia elektryczne muszą być zgodne z parametrami podanymi na tabliczce znamionowej.

Upewnij się, że urządzenie nie zostało umieszczone na przewodzie zasilającym.

Nie wolno stosować przedłużaczy ani listew zasilających.

Po zainstalowaniu urządzenia wtyczka przewodu zasilającego powinna być łatwo dostępna.

- Po przeprowadzeniu instalacji należy po raz pierwszy uruchomić zmywarkę bez załadowanych naczyń.

Podczas ustawiania urządzenia należy odłączyć wtyczkę przewodu zasilającego od sieci elektrycznej.

Należy zawsze korzystać z wtyczki zalewanej dostarczonej w zestawie z urządzeniem.

Jeśli przewód zasilający jest uszkodzony, musi on zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub osoby o podobnych kwalifikacjach, aby uniknąć zagrożenia.

- Podłącz wąż doprowadzający wodę bezpośrednio do zaworu doprowadzającego wodę. Ciśnienie bieżącej wody powinno wynosić co najmniej 0,03 MPa i maksymalnie 1 MPa. Jeśli ciśnienie wody jest wyższe niż 1 MPa, należy zainstalować zawór redukcyjny ciśnienia wody.

PODCZAS EKSPLOATACJI

- Opisywane urządzenie przeznaczone jest wyłącznie do użytku domowego; nie należy wykorzystywać zmywarki do innych celów. Zastosowanie komercyjne spowoduje unieważnienie gwarancji.

Nie wolno wspinać się, siadać ani umieszczać obciążenia na otwartych drzwiczkach zmywarki.

Należy stosować wyłącznie detergenty i środki do płukania przeznaczone do zmywarek. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek nieprawidłowego użytkowania.

Woda znajdująca się w urządzeniu nie nadaje się do spożycia.

Z powodu zagrożenia wybuchem nie wolno w sekcji myjącej urządzenia umieszczać żadnych rozpuszczalnych środków chemicznych.

- Przed umyciem w zmywarce należy sprawdzić odporność termiczną plastikowych przedmiotów.

W urządzeniu należy umieszczać wyłącznie przedmioty nadające się do mycia w zmywarkach i zachować ostrożność, aby nie przepełnić koszy.

Nie wolno otwierać drzwiczek urządzenia podczas zmywania, ponieważ mogłoby to spowodować wylanie się gorącej wody. Układ zabezpieczający przerwie pracę zmywarki, jeśli drzwiczki zostaną otwarte.

Nie należy pozostawiać otwartych drzwiczek urządzenia. Mogłoby to doprowadzić do wypadku.

Noże i inne ostro zakończone przedmioty należy umieszczać w pojemniku na sztućce, ostrzem skierowanym w dół.

Dotyczy modeli wyposażonych w system automatycznego otwierania drzwiczek: jeśli funkcja oszczędzania energii jest włączona, drzwiczki otworzą się po zakończeniu programu. Aby zapobiec uszkodzeniu zmywarki, nie wolno próbować zamykać drzwiczek przed upływem minuty po ich otwarciu. Po zakończeniu programu należy pozostawić otwarte drzwiczki przez 30 minut, aby zapewnić skuteczne suszenie. Po usłyszeniu dźwiękowego sygnału otwierania drzwiczek nie wolno stawać z przodu drzwiczek.

W przypadku usterki naprawę urządzenia należy powierzyć wyłącznie personelowi autoryzowanego serwisu. W przeciwnym razie gwarancja zostanie unieważniona.

Przed przystąpieniem do jakichkolwiek napraw urządzenia należy odłączyć wtyczkę przewodu zasilającego od sieci elektrycznej. Nie wolno odłącać urządzenia od sieci elektrycznej ciągnąc za przewód zasilający. Zamknij zawór wody.

Praca urządzenia przy niskim napięciu spowoduje obniżenie wydajności zmywarki.

W celu zapewnienia bezpieczeństwa po każdym zakończeniu programu należy odłączyć wtyczkę przewodu zasilającego od sieci elektrycznej.

Nie wolno odłączać wtyczki przewodu zasilającego mokrymi rękoma, aby uniknąć porażenia prądem.

Odłączając urządzenie od sieci elektrycznej należy ciągnąć za wtyczkę, nigdy nie wolno ciągnąć za przewód zasilający.

ROZDZIAŁ 2. INSTALACJA

USTAWIENIE URZĄDZENIA

Urządzenie należy ustawić w miejscu, które umożliwia łatwe załadowanie i wyładowanie naczyń. Nie wolno ustawiać urządzenia w miejscach, w których temperatura otoczenia spada poniżej 0°C. Przed usunięciem opakowania i ustawieniem urządzenia należy uważnie przeczytać wszystkie ostrzeżenia umieszczone na opakowaniu. Urządzenie należy umieścić w pobliżu zaworu bieżącej wody i odpływu ścieków. Wyboru miejsca ustawienia zmywarki należy dokonać biorąc pod uwagę, że nie będzie można zmienić podłączeń po zainstalowaniu urządzenia. Nie wolno trzymać urządzenia za drzwiczki lub panel.

Należy pozostawić odpowiednią przestrzeń wokół urządzenia, aby umożliwiać swobodne poruszanie się podczas czyszczenia zmywarki.

RYZYKO PORAŻENIA PRĄDEM

Upewnij się, że wąż doprowadzający i wąż odprowadzający wodę nie zostały ściśnięte lub przyciśnięte oraz, że urządzenie nie zostało umieszczone na przewodzie zasilającym.

Wyreguluj nóżki, aby urządzenie było wypoziomowane i utrzymane w równowadze. Urządzenie należy ustawić na płaskim podłożu. W przeciwnym razie będzie ono niestabilne, a drzwiczki urządzenia nie będą się prawidłowo zamykać.

UWAGA

Należy zamontować panel dekoracyjny zgodnie z instrukcją montażu. W przeciwnym razie drzwiczki mogą nie otwierać się prawidłowo i może wystąpić problem z wydostawaniem się pary.

PRZYŁĄCZA WODNE

Zalecamy zamontowanie filtra na dopływie wody, aby zapobiec uszkodzeniu urządzenia z powodu zanieczyszczeń (piasek, rdza itp.) w wewnętrznej instalacji wodnej. Pozwoli to również uniknąć zażółceń i pozostałości po zmywaniu.

Należy zwrócić uwagę na nadruk na wężu doprowadzającym wodę! W przypadku modeli oznaczonych wartością 25° maks. temperatura wody może wynosić 25°C (zimna woda). W przypadku innych modeli: Preferowana jest zimna woda; maks. temperatura ciepłej wody to 60°C.

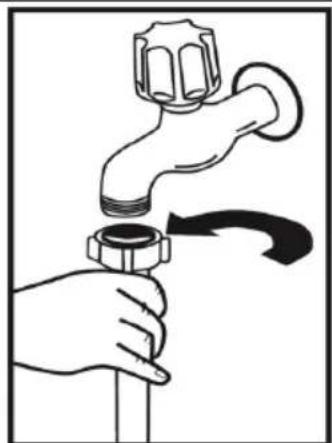

WĄŻ DOPROWADZAJĄCY WODE

Należy użyć nowego węża doprowadzającego wodę dostarczonego z urządzeniem. Nie wolno stosować węży ze starego urządzenia.

OSTRZEŻENIE

Przed podłączeniem należy przepłukać nowego węża wodą.

OSTRZEŻENIE

Podłącz wąż doprowadzający wodę bezpośrednio do zaworu doprowadzającego wodę. Ciśnienie bieżącej wody powinno wynosić co najmniej 0,03 MPa i maksymalnie 1 MPa.

Jeśli ciśnienie wody jest wyższe niż 1 MPa, należy zainstalować zawór redukcyjny ciśnienia wody

OSTRZEŻENIE

Po przeprowadzeniu podłączeń otwórz całkowicie zawór wody i sprawdź, czy nie występują wycieki. Po zakończeniu programu należy zawsze zamknąć zawór dopływu wody.

Niektóre modele zostały wyposażone w końcówkę odcinającą dopływ wody. Końcówki nie wolno uszkodzić ani dopuścić do jej skręcenia lub wygięcia.

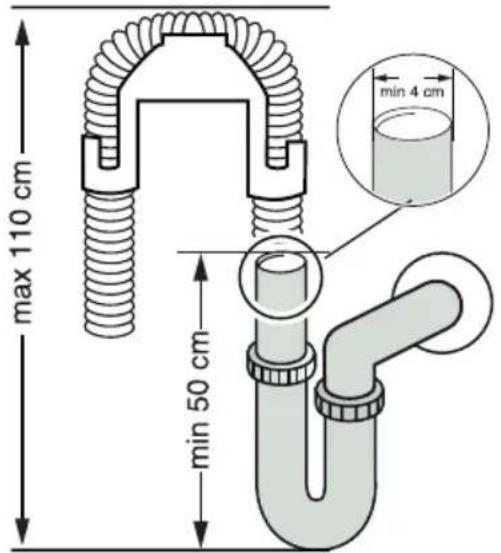

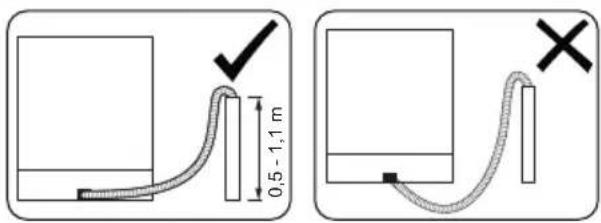

WAZ ODPROWADZAJACY WODE (W ZALEŻNOŚCI OD MODELU)

Podłącz węża odprowadzającego wodę bezpośrednio do otworu spustowego wody lub do odpływu ścieków w zlewie. To podłączenie powinno znajdować się co najmniej 50 cm (maks. 110 cm) od podłogi, na której zmywarka została ustawiona.

WAŻNE

Naczynia nie zostaną prawidłowo umyte w przypadku zastosowania węża odprowadzającego wodę dłuższego niż cztery metry.

PODŁĄCZENIE ELEKTRYCZNE

OSTRZEŻENIE

Opisywane urządzenie przystosowane jest do napięcia 220–240 V\~. Jeśli lokalne napięcia sieciowe wynosi 110 V\~, w instalacji elektrycznej należy zastosować transformator 110/220 V o mocy 3000 W.

RYZYKO PORAŻENIA PRĄDEM / UWAGA

Urządzenie należy podłączyć do uziemionego gniazdka sieciowego zabezpieczonego bezpiecznikiem o parametrach zgodnych z wartościami podanymi w tabeli „Dane techniczne”.

RYZYKO PORAŻENIA PRĄDEM / UWAGA

Wtyczkę urządzenia z uziemieniem należy podłączyć do gniazdka elektrycznego z uziemieniem o odpowiednim napięciu i natężeniu.

RYZYKO PORAŻENIA PRĄDEM / UWAGA

W przypadku braku instalacji elektrycznej z uziemieniem wykonanie instalacji elektrycznej z uziemieniem należy powierzyć wykwalifikowanemu elektrykowi.

W przypadku podłączenia zmywarki do instalacji elektrycznej bez uziemienia nasza firma nie ponosi odpowiedzialności za wszelkie wynikające straty.

RYZYKO PORAŻENIA PRĄDEM / UWAGA

Wtyczka przewodu zasilającego urządzenia może być wyposażona w 13-amperowy bezpiecznik, w zależności od kraju przeznaczenia. (np. Wielka Brytania, Arabia Saudyjska).

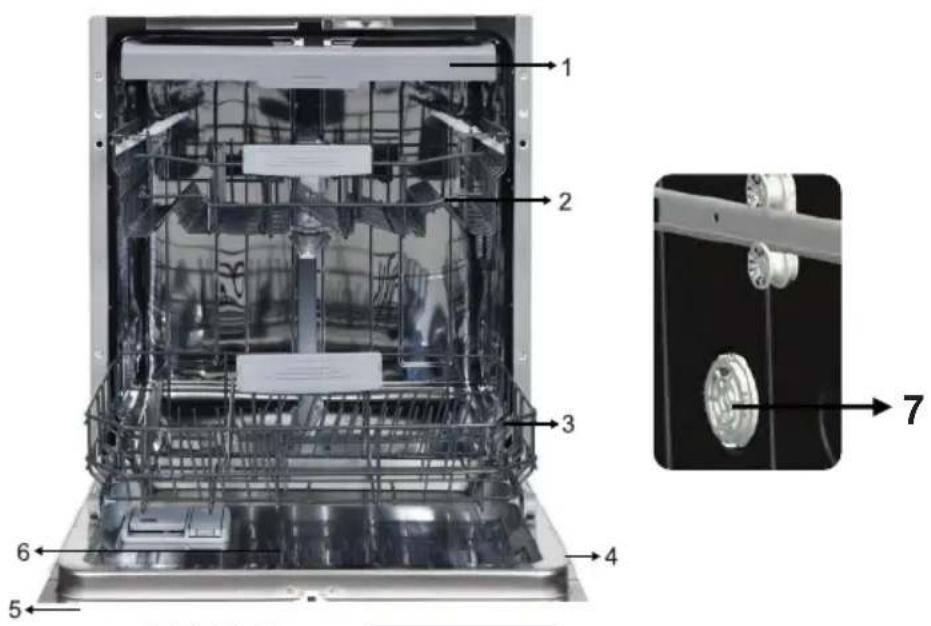

ROZDZIAŁ 3. DANE TECHNICZNE

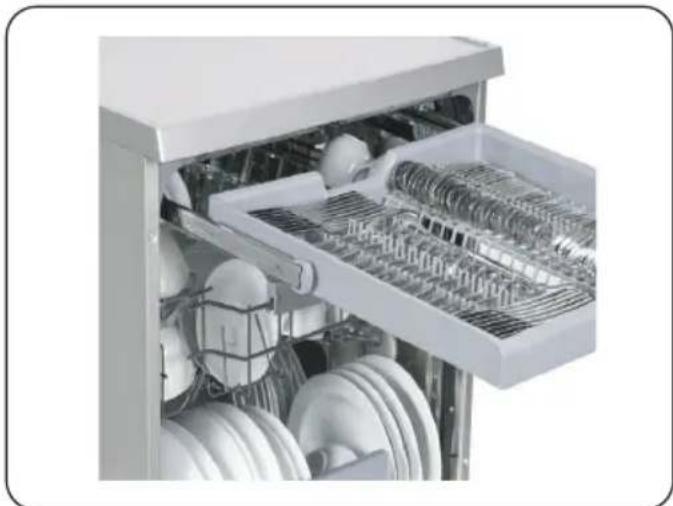

1. Trzeci kosz
2. Kosz górný
3. Kosz dolny

4. Tabliczka znamionowa

5. Panel sterowania

6. Dozownik detergentu i środka do płukania
7. Układ suszenia TURBO: Ten system poprawia wydajność suszenia naczyń.

DANE TECHNICZNE

Pojemność 13 miejsc do ustawiania naczyń
WymiaryWysokośćSzerokośćGłębokość	820-870 (mm)598 (mm)570 (mm)
Masa netto 36,4 kg
Napięcie robocze / częstotliwość 220–240 V / 50 Hz
Prąd całkowity 10 (A)
Moc całkowita 1900 (W)
Ciśnienie dopływu wody Maksymalne: 1 (MPa) Minimalne: 0,03 (MPa)

RECYKLING

• Niektóre elementy urządzenia i opakowania składają się z materiałów nadających się do recyklingu.
• Tworzywa sztuczne są oznaczone międzynarodowymi skrótami: (>PE<, >PP< itp.)
• Części kartonowe składają się z papieru pochodzącego z recyklingu. Można je wrzucić do pojemników na makulature w celu poddania recyklingowi.
• Materiały nienadające się do usuwania razem z odpadkami z gospodarstwa domowego należy utylizować w punktach recyklingu.
• Skontaktuj się z odpowiednim centrum recyklingu, aby uzyskać informacje na temat utylizacji różnych materiałów.

OPAKOWANIE I ŚRODOWISKO

- Materiały użyte do opakowania chronią urządzenie przed wszelkimi uszkodzeniami, które mogą wystąpić podczas przewożenia. Materiały użyte do opakowania są przyjazne dla środowiska, ponieważ nadają się do recyklingu. Stosowanie materiałów pochodzących z recyklingu obniża zużycie surowców i zmniejsza produkcję odpadów.

Deklaracja zgodności CE

Niniejszym deklarujemy, że nasze produkty spełniają wymagania odpowiednich Dyrektyw Europejskich, Decyzji i Rozporządzeń oraz wymogów określonych przez odpowiednie normy.

Usuwanie zużytego urządzenia

Ten symbol umieszczony na produkcie lub opakowaniu oznacza, że produktu nie wolno usuwać razem ze zwykłymi odpadkami z gospodarstw domowych. Zamiast tego należy go przekazać do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu. Przestrzegając odpowiedniego usunięcia produktu, pomagasz zapobiegać ewentualnych negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane niewłaściwym usunięciem zużytego produktu. Szczegółowe informacje dotyczące recyklingu opisywanego urządzenia można uzyskać od władz lokalnych, służby zbiórki odpadów z gospodarstw domowych lub u sprzedawcy urządzenia.

ROZDZIAŁ 4. PRZED PRZYSTĄPIENIEM DO KORZYSTANIA Z URZĄDZENIA

PRZYGOTOWANIE ZMYWARKI DO PIERWSZEGO UŻYCIA

• Sprawdź, czy specyfikacja sieci elektrycznej i wodno-kanalizacyjnej odpowiada wartościom podanym w instrukcji instalacji urządzenia.
• Usuń wszelkie materiały użyte do opakowania z wnętrza urządzenia.
  • Ustaw stopień twardości wody.
• Napelnij pojemnik na środek do plukania.

STOSOWANIE SOLI (JEŚLI TA OPCJA JEST DOSTĘPNA)

Dobra jakość zmywania naczyń wymaga dodawania soli do zmywarki, aby zmniejszyć zawartość kamienia. W przeciwnym razie kamień pozostanie na umytych naczyniach i wewnętrznych elementach urządzenia. Co niekorzystnie wpłynie na wydajność zmywania, suszenia i nabłyszczania naczyń. z wody przepływającej przez system zmiękczania wody usuwane są jony odpowiedzialne za twardość wody, a woda osiąga miękkość wymaganą do uzyskania najlepszych rezultatów zmywania. W zależności od stopnia twardości dopływającej wody jony odpowiedzialne za twardość wody szybko gromadzą się w systemie zmiękczania. Dlatego system zmiękczania należy odświeżać, aby funkcjonował z taką samą efektywnością podczas następnego zmywania. W tym celu wykorzystuje się sól do zmywarek.

Korzystając z urządzenia należy stosować wyłącznie specjalną sól do zmywarek, aby zmiękczyć wodę. Nie wolno stosować jakichkolwiek drobnoziarnistych lub sproszkowanych soli, które mogą się łatwo rozpuszczać. Zastosowanie innego rodzaju soli może spowodować uszkodzenie urządzenia.

NAPEŁNIENIE POJEMNIKA NA SÓL (JEŚLI OPCJA JEST DOSTĘPNA)

Aby dodać soli zmiękczającej, należy otworzyć pokrywę pojemnika na sól obracając ją w lewo. (1) (2) Przed pierwszym użyciem zmywarki należy napełnić pojemnik 1 kg soli i dolać wody (3) prawie do przelania. Wykorzystanie lejka (4), jeśli dostępny, ułatwii napełnienie. Nałoż pokrywę i zamknij ją. Po każdych 20–30 cyklach należy dodać soli do urządzenia, aż do napełnienia pojemnika (ok. 1 kg).

Należy dodać wodę do pojemnika na sól tylko przy pierwszym użyciu zmywarki.

Należy stosować sól zmiękczającą przeznaczoną specjalnie do zmywarek. Po uruchomieniu zmywarki

pojemnik na sól jest napełniany wodą. Dlatego przed uruchomieniem urządzenia należy napełnić pojemnik solą zmiękczającą. Jeśli sól zmiękczającą wypłynie i urządzenie nie zostanie natychmiast uruchomione, należy uruchomić krótki program zmywania, aby zabezpieczyć zmywarkę przed korozją.

PASEK TESTOWY

	Otwórz zawór wody na minutę	Zanurz pa- sek testowy w wodzie na 1 sekundę	Otrząśnij pasek testowy po wyjęciu z wody	Odczekaj 1 minutę	Ustaw stopień twardości wody w urządzeniu

UWAGA

Domyślne ustawienie pozimu to 3. Jeśli używasz wody ze studni lub stopień twardości używanej wody wynosi powyżej 90 dF, zalecane jest zastosowanie filtrów i urządzeń polepszających wodę.

TABELA STOPNIA TWARDOŚCI WODY

Poziom	Niemiecki stopień twardości wody dH	Francuski stopień twardości wody dF	Brytyjski stopień twardości wody dE	Wskaźnik
1 0–5	0–9 0–6			Na wyświetlaczu pojawia się wskazanie „SL1”.
2 6–11	10–20 7–14			Na wyświetlaczu pojawia się wskazanie „SL2”.
3 12–17	21–30 15–21			Na wyświetlaczu pojawia się wskazanie „SL3”.
4 18–22	31–40 22–28			Na wyświetlaczu pojawia się wskazanie „SL4”.
5 23–34	41–60 29–42			Na wyświetlaczu pojawia się wskazanie „SL5”.
6 35–50	61–90 43–63			Na wyświetlaczu pojawia się wskazanie „SL6”.

SYSTEM ZMIĘKCZANIA WODY

Zmywarka jest wyposażona w zmiękczacz wody, który obniża twardość wody z sieci wodociągowej. Aby sprawdzić stopień twardości wody z sieci wodociągowej, należy skontaktować się z dostawcą wody lub użyć paska testowego (jeśli dostępny).

USTAWIENIE

Aby zmienić poziom soli, należy przeprowadzić poniższe czynności:

• Włącz urządzenie naciskając i przytrzymując przycisk Menu przez trzy sekundy.
• Ustawienie stopnia twardości wody jest widoczne jako pierwsze. (Ustawienie fabryczne to „SL3”.)
• Następnie naciśnij przycisk wyboru, a wskazanie poziomu soli (np. „SL3”) zacznie pulsować.
• Zmień poziom za pomocą przycisków wyboru programu.
• Naciśnij przycisk wyboru, aby zapisać żądany poziom, a wskazanie nowego poziomu soli zaświeci się.
• Wyłącz urządzenie, aby zamknąć ustawienia.

Należy stosować wyłącznie detergenty przeznaczone specjalnie do zmywarek domowych. Detergenty należy przechowywać w chłodnym i suchym miejscu, niedostępnym dla dzieci.

Dodaj detergent odpowiedni do wybranego programu, aby zapewnić najwyższą wydajność zmywania.

Wymagana ilość detergentu zależy od cyklu zmywania, wielkości załadunku i stopnia zabrudzenia naczyń. Nie należy napełniać pojemnika na detergent bardziej niż jest to wymagane; w przeciwnym razie na szkle i naczyniach będą widoczne białawe zacieki lub niebieskawe smugi, co może spowodować korozję szkła.

Dłuższe stosowanie zbyt dużej ilości detergentu może doprowadzić do uszkodzenia urządzenia.

Użycie niewielkiej ilości detergentu może spowodować niedokładne umycie naczyń, a twarda woda białawe zacieki.

Więcej informacji na temat stosowania detergentu można znaleźć we wskazówkach podanych przez producenta.

UZUPEŁNIENIE DETERGENTU

Naciśnij zatrzask, aby otworzyć dozownik i napełnić detergentem.

Zamknij pokrywę i dociśnij ją, aż się zatrzaśnie. Dozownik należy napełnić przed uruchomieniem każdego programu. Jeśli naczynia są mocno zabrudzone, należy dodatkowo napełnić pojemnik na detergent do mycia wstępnego.

Te produkty należy stosować zgodnie ze wskazówkami podanymi przez producenta. Nie wolno umieszczac połączonych detergentów wewnątrz urządzenia ani w pojemniku na sztućce. Połączone detergenty zawierają nie tylko detergent, ale również środek do płukania, substancje zastępujące sól oraz dodatkowe składniki w zależności od kombinacji. Zalecamy, aby nie stosować połączonych detergentów w przypadku krótkich programów. Krótkie programy wymagają stosowania wyłącznie detergentu w proszku. Jeśli napotkasz problemy podczas stosowania połączonych detergentów, skontaktuj się z producentem detergentu. Po zaprzestaniu stosowania połączonych detergentów należy sprawdzić, czy ustawienia stopnia twardości wody i poziomu środka do płukania są prawidłowe.

STOSOWANIE ŚRODKA DO PŁUKANIA

Środek do płukania pomaga osuszyć naczynia nie pozostawiając zacieków i plam. Środek do płukania jest wymagany w przypadku przezroczystych szklanek i naczyń, na których nie powinny pozostać plamy. Środek do płukania jest dozowany automatycznie podczas fazy płukania w gorącej wodzie. Jeśli dozowanie środka do płukania jest ustawione na niskim poziomie, na naczyniach pozostaną białawe plamy, a naczynia nie zostaną osuszone i umyte do czysta. Jeśli dozowanie środka do płukania jest ustawione na wysokim poziomie, na szklankach i naczyniach widoczne są niebieskawe smugi.

NAPEŁNIENIE POJEMNIKA NA ŚRODEK DO PŁUKANIA ORAZ USTAWIENIE

Aby napełnić pojemnik na środek do płukania, należy otworzyć pokrywę pojemnika. Napełnij pojemnik środkiem do płukania do poziomu MAX, a następnie zamknij pokrywę. Zachowaj ostrożność, aby nie przepelnić pojemnika na środek do płukania; należy wytrzeć wszelkie wycieki.

Aby zmienić poziom środka do płukania, należy przeprowadzić poniższe czynności

• Włącz urządzenie naciskając i przytrzymując przycisk Menu przez trzy sekundy. Ustawienie stopnia twardości wody jest widoczne jako pierwsze. (Ustawienie fabryczne to „SL3”.)
• Naciśnij przycisk wyboru programu, aby przejść do ustawienia dozowania środka do płukania. (Ustawienie fabryczne to „r:4”.)
• Ustawienie ilości środka do płukania wynika z ustawionego stopnia twardości wody.
• Następnie naciśnij przycisk wyboru, a wskazanie poziomu środka do płukania (np. „r:4”) zacznie pulsować
• Zmień poziom naciskając przycisk wyboru programu.
• Naciśnij przycisk wyboru, aby zapisać żądany poziom, a wskazanie nowego poziomu środka do płukania zaświeci się.
• Wyłącz urządzenie, aby zamknąć ustawienia.

Ustawienie fabryczne to „4”.

Jeśli naczynia nie są prawidłowo osuszone lub są poplamione, należy zwiększyć poziom środka do płukania. Jeśli na naczyniach występują niebieskie plamy, należy zmniejszyć poziom środka do płukania.

Poziom Dawka nabłyszczacza Wskaźnik
1	Środek nabłyszczający nie jest dozowany	Na wyświetlaczu pojawi się wskazanie r1.
2 1 dawka		Na wyświetlaczu pojawi się wskazanie r2.
3 2 dawki		Na wyświetlaczu pojawi się wskazanie r3.
4 3 dawki		Na wyświetlaczu pojawi się wskazanie r4.
5 4 dawki		Na wyświetlaczu pojawi się wskazanie r5.

ROZDZIAŁ 5. ZAŁADOWANIE ZMYWARKI

Aby uzyskać najlepsze rezultaty, należy postępować zgodnie z podanymi wskazówkami dotyczącymi załadowania.

Załadowanie zmywarki do pojemności wskazanej przez producenta przyczyni się oszczędności energii i wody. Ręczne wstępne płukanie zastawy stołowej prowadzi do zwiększonego zużycia wody i energii, i nie jest zalecane. W górnym koszu można umieszczać filiżanki, szklanki, kieliszki, talerzyki, miseczki itp. Nie wolno opierać wysokich szklanek o siebie, ponieważ nie będą stabilne i mogą ulec uszkodzeniu.

Ustawiając kieliszki i pucharki z długimi nóżkami należy je oprzeć o krawędź kosza lub kratki na naczynia, a nie o inne naczynia. Wszelkiego rodzaju pojemniki, np. filiżanki, szklanki i garnki, należy umieszczać w zmywarce otworem skierowanym do dołu; w przeciwnym razie w naczyniach może gromadzić się woda. Jeśli w urządzeniu znajduje się pojemnik na sztućce, w celu uzyskania najlepszych wyników mycia zaleca się użycie kratki na sztućce. Wszystkie duże (garnki, patelnie, pokrywki, talerze, miski itp.) i bardzo brudne naczynia należy umieścić na dolnej kratce.

Naczyń i sztućców nie należy ustawiać jeden na drugim.

OSTRZEŻENIE

Należy zachować ostrożność, aby nie zablokować obrotu ramion spryskiwacza.

OSTRZEŻENIE

Upewnij się, że po załadowaniu naczynia nie uniemożliwiają otwarcia dozownika detergentu.

ZALECENIA

Przed umieszczeniem naczyń w urządzeniu należy usunąć wszelkie resztki jedzenia. Uruchom urządzenie z pełnym załadunkiem.

WAŻNE

Nie wolno przepelniać szuflad ani umieszczać naczyń w nieodpowiednich koszach.

OSTRZEŻENIE

Aby uniknąć ewentualnych obrażeń, może z długimi trzonkami i ostro zakończone należy umieszczacą ostrzami skierowanymi do dołu lub poziomo w koszach.

Cztery składane kratki

Składane kratki zostały zaprojektowane w ten sposób, aby łatwo umieszczać w zmywarce duże naczynia, jak garnki i patelnie. Każda część można złożyć oddzielnie. Kratki można złożyć lub podnieść do góry, jak pokazano na poniższych rysunkach.

Górny kosz jest wyposażony w mechanizm regulacji wysokości, który umożliwia ustawienie kosza w położeniu górnym (1) lub dolnym (2) bez konieczności wyjmowania kosza. Przytrzymaj kosz z obu stron i pociągnij go do góry lub dociśnij do dołu, upewniając się, że obie strony górnego kosza znajdują się w tym samym położeniu.

Kratka o regulowanej wysokości

Składane kratki w górnym koszu umożliwiają umieszczenie w zmywarce dużych naczyń, np. garnki i patelnie. Każda część można złożyć oddzielnie. Składane kratki można rozkładać podnosząc do góry lub złożyć opuszczając do dołu.

Górny pojemnik na sztućce

Górny pojemnik na sztućce jest przeznaczony do umieszczania dużych i małych sztućców oraz przyborów kuchennych.

Noże i inne ostre przedmioty należy układać poziomo w pojemniku na sztućce.

Funkcja Soft Touch

Kosz górny

Kratka o regulowanej wysokości

Te kratki zostały opracowane z myślą o zwiększeniu pojemności górnego kosza. Możesz na nich ułożyć filiżanki i szklanki. Można ustawić wysokość kratek. Funkeja umożliwiaustawienie szklanek o różnej wielkości pod kratkami. Plastikowe elementy o regulowanej wysokości zamontowane w koszu umożliwiają ustawienie kratek w dwóch różnych położeniach. Ponadto z boku kratek można umieścić długie widelce, noże i łyżki, aby nie blokowały obrotu ramienia. Funkeja Soft Touch umożliwia umieszczenie na kratkach delikatnych kieliszków na nóżkach. Kieliszek do wina należy umieścić w miejscu pokazanym na rysunku.

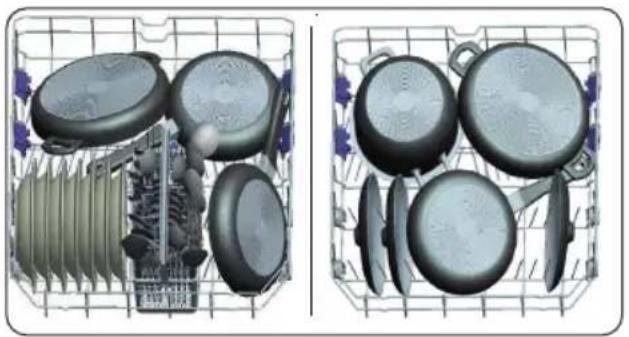

Kosz dolny Kosz górny

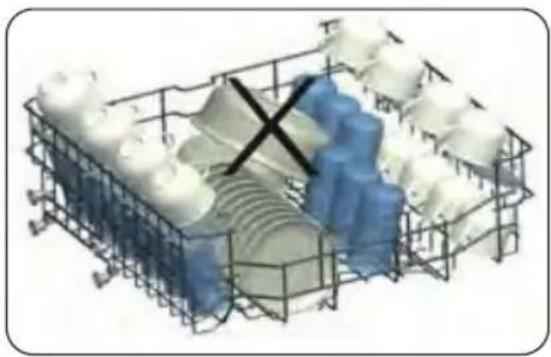

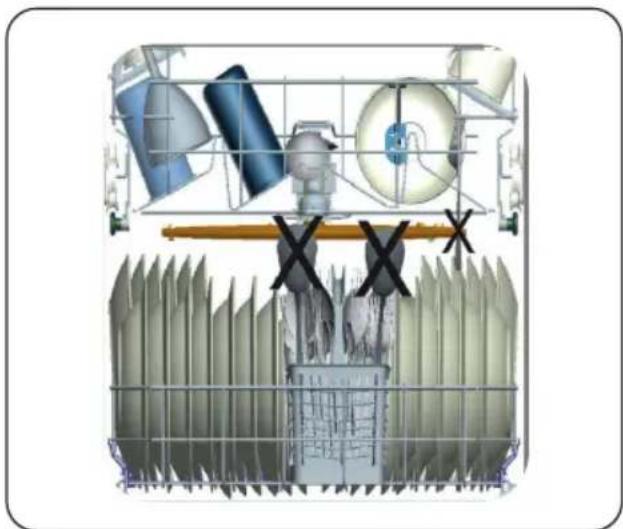

Nieprawidłowe załadowanie

Nieprawidłowe załadowanie może spowodować obniżenie wydajności mycia i suszenia naczyń. Należy postępować zgodnie z zaleceniami producenta, aby uzyskać dobre wyniki.

Aby uzyskać szczegółowe informacje wymagane do testów zgodnie z normami EN oraz elektroniczną kopię instrukcji, prosimy o przesłanie nazwy modelu i numeru seryjnego na adres: [e-mail]

	P1 P2 P3	P4P5 P6 P7 P8
Nazwa programu:	Eko	Intensive 65°C	Mycie parowe	Super 50'	Delicate 40°C	Quick 30' Mini 14'		Maszyna w czystości
Rodzaj zanieczyszczenia	Standardowy program do codziennego zmywania normalnie zabrudzonych naczyń przy zmniejszonym zużyciu energii i wody.	Do mocno zabrudzonych naczyń.	Nadaje się do czyszczenia bardzo zabrudzonych naczyń, zapewnia skuteczne czyszczenie parą.	Do normalnie zabrudzonych, codziennie używanych naczyń z szybszym programem.	Do lekko zabrudzonych, delikatnych naczyń.	Do lekko zabrudzonych naczyń oraz szybkiego zmywania.	Najszybszy program do lekko zabrudzonych i ostatnio używanych naczyń, odpowiedni do 4 standardowych kompletów naczyń.	Program czyszczenia maszyn bez naczyń.
Stopień zabrudzenia:	Średnie Mocne Mocne Średnie Lekkie Lekkie Średnie
“Ilość detergentu: A: 25 cm3 B: 15 cm3”	A	A	A	A	A	A	B	A
Czas trwania programu (godz.:min):	03:41	01:57	02:41	00:50	01:14	00:30	00:14	01:12
Zużycie energii (kWh/cykl):	0,937	1,700	1,750	1,100	0,880	0,740	0,380	1,350
Zużycie wody (l/cykl):	9.0	17,2	20,3	12,0	16,0	12,4	8,0	12,0

• Czas trwania programu może się zmienić w zależności od ilości naczyń, temperatury wody, temperatury otoczenia i wybranych funkcji dodatkowych.
• Wartości podane dla programów innych niż program Eco posiadają wyłącznie charakter orientacyjny.
• Program Eco nadaje się do zmywania normalnie zabrudzonej zastawy stołowej, jest to najbardziej efektywny program pod względem łącznego zużycia energii i wody oraz służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektu.
• Mycie zastawy stołowej w zmywarce zwykle zużywa mniej energii i wody w fazie użytkowania niż ręczne zmywanie naczyń, jeśli zmywarka jest używana zgodnie z zaleceniami producenta.
• Krótkie programy wymagają stosowania wyłącznie detergentu w proszku.
• Krótkie programy nie obejmują etapu suszenia.
• Aby przyspieszyć suszenie, zalecamy uchylenie drzwiczek zmywarki po zakończeniu cyklu mycia.
• Dostęp do bazy danych produktu, w której przechowywane są informacje o modelu, można uzyskać skanując kod QR znajdujący się na etykiecie energetycznej.j.

UWAGA

Zgonie z rozporządzeniami 1016/2010 i 1059/2010 wartości zużycia energii w programie Eco mogą się różnić. Tabela jest zgodna z rozporządzeniami 2019/2022 i 2017/2022.

ROZDZIAŁ 7. PANEL STEROWANIA

1. Przycisk ON/OFF
2. Przyciski wyboru programu
3. Wyświetlacz
4. Przycisk połowy załadunku (1/2)

5. Przycisk Extra Dry

6. Przycisk Extra Hygiene

7. Przyciski opóźnienia uruchomienia programu
8. Przycisk START/PAUSE

1. Wskaźnik czyszczenia zmywarki
2. Wskaźnik niedoboru soli
3. Wskaźnik niedoboru środka do płukania naczyń

4. Wskaźnik zakończenia programu

5. Zabezpieczenie przed dziećmi

6. Wskaźnik funkcji detergentu w kostkach
7. Wskaznik opóźnienia uruchomienia programu
8. Wskaźnik czasu trwania programu

1. Przycisk ON/OFF

Włącz zmywarkę naciskając przycisk ON/OFF.

2. Przyciski wyboru programu

Wybierz program odpowiedni do naczyń za pomocą przycisków wyboru programu. Więcej informacji na temat programów można znaleźć w tabeli programów.

3. Wyświetlacz

Wyświetlacz pokazuje numer i całkowity czas trwania wybranego programu oraz pozostały czas pracy urządzenia.

4. Przycisk połowy załadunku (1/2)

Funkcja połowy załadunku umożliwia skrócenie wybranego programu oraz obniżenie zużycia energii i wody. Wskaźnik połowy załadunku zaświeci się.

5. Przycisk Extra Dry

Naciśnij przycisk Extra Dry, aby dodać dodatkowe etapy suszenia do programu w celu uzyskania dokładniej osuszonych naczyń. Opcja zwiększa temperaturę wody w końcowym etapie płukania i wydłuża czas suszenia. Wskaźnik funkcji dokładnego suszenia zaświeci się.

6. Przycisk Extra Hygiene

Naciśnij przycisk Extra Hygiene, aby zwiększyć temperaturę mycia i zapewnić maksymalną higienę zmywania naczyń. Wskaźnik funkcji większej higieny zaświeci się.

7. Przyciski opóźnienia uruchomieniaprogramu

Użyj przycisków opóźnienia programu do ustawienia opóźnienia uruchomienia programu od jednej do 24 godzin. Jednokrotne naciśnięcie przycisku (+) spowoduje opóźnienie uruchomienia programu o jedną godzinę. Po naciśnięciu przycisku na wyświetlaczu pojawi się wskazanie „1h”, a numer programu, czas trwania programu oraz czas opóźnienia uruchomienia programu wyświetlane są naprzemiennie. Dalsze naciskanie przycisku zwiększy czas opóźnienia uruchomienia programu. Naciśnij przycisk (-), aby zmniejszyć czas opóźnienia. Następnie naciśnij przycisk START/PAUSE (8), aby uruchomić program z opóźnieniem. Wyłączenie zmywarki po aktywacji czasu opóźnienia spowoduje anulowanie czasu opóźnienia.

8. Przycisk startu/pauzy

Naciśnij przycisk START/PAUSE, aby uruchomić program. Wskaźnik startu/pauzy zaświeci się. Następnie program uruchomi się automatycznie po zamknięciu drzwiczek. Jeśli otworzysz drzwiczki urządzenia podczas zmywania, działanie programu zostanie wstrzymane. Następnie, jeśli zamkniesz drzwiczki urządzenia bez naciśnięcia przycisku START/PAUSE, program będzie kontynuowany od miejsca, w którym został wstrzymany.

9. Wskaźnik czyszczenia zmywarki

Program czyszczenia zmywarki służy do oczyszczenia wnętrza urządzenia. z programu należy korzystać bez umieszczania naczyń w zmywarce. Program eliminuje pozostałości zabrudzeń, zapachy, białe plamy i inne zabrudzenia. Po wyborze programu czyszczenia zmywarki zaświeci się wskaźnik czyszczenia zmywarki.

10. Wskaźnik niedoboru soli

W przypadku niewystarczającej ilości soli zmiękczającej włączy się wskaźnik niedoboru soli i należy napełnić pojemnik na sól.

11. Wskaźnik niedoboru środka do płukania naczyń

W przypadku niskiego poziomu środka do płukania (nabłyszczacza) włączy się wskaźnik niedoboru środka do płukania i należy napełnić pojemnik na środek do płukania.

12. Wskaźnik zakończenia programu

Po zakończeniu programu zaświeci się wskaźnik zakończenia programu i zostanie wyemitowany sygnał dźwiękowy. Po zakończeniu programu zostanie wyemitowanych pięć sygnałów dźwiękowych w odstępach 5-minutowych (co 0, 5, 10 i 15 minut); łącznie cztery razy po zakończeniu programu.

13. Zabezpieczenie przed dziećmi

Zabezpieczenie przed dziećmi można włączyć/wyłączyć jednocześnie naciskając i przytrzymując przyciski wyboru programu (2) przez trzy sekundy. Po włączeniuzabezpieczenia przed dziećmi zacznieświecić wskaźnik zabezpieczenia przed dziećmi, a na wyświetlaczu (3) pojawi się wskazanie „CL1”. Po wyłączeniu funkcji na wyświetlaczu (3) pojawi się wskazanie „CL0”.

14. Wskaźnik funkcji detergentu w kostkach

Wybierz funkcję detergentu w kostkach, jeśli stosujesz wieloskładnikowe kostki zawierające sól i środek do płukania naczyń oraz inne dodatkowe składniki. Wskaźnik funkcji detergentu w tabletkach pozostanie włączony tak długo, jak długo funkcja jest aktywna.

15. Wskaźnik opóźnienia uruchomienia programu

Po uruchomieniu programu z opóźnieniem zaświeci się wskaźnik późnienia uruchomienia programu.

16. Wskaźnik czasu trwania programu

Czas trwania programu można monitorować za pomocą wskaźnika czasu trwania programu.

Anulowanie programu

Przeprowadź poniższe czynności, aby anulować program podczas pracy zmywarki. Otwórz drzwiczki urządzenia. Na wyświetlaczu pojawi się wybrany program. Naciśnij i przytrzymaj przycisk START/PAUSE (8) przez trzy sekundy. Na wyświetlaczu pojawi się wskazanie „0:01”.

Po zamknięciu drzwiczek rozpocznie się proces odprowadzania zużytej wody trwający 30 sekund. Po anulowaniu programu zostanie wyemitowanych pięć sygnałów dźwiękowych.

Wyłączenie zasilania zmywarki

Po zakończeniu wybranego programu na wyświetlaczu pojawi się wskazanie „0”. Zostanie również wyemitowanych pięć sygnałów dźwiękowych. Następnie możesz wyłączyć zasilanie zmywarki za pomocą przycisku ON/OFF. Odłącz wtyczkę przewodu zasilającego od gniazdka elektrycznego i zamknij zawór wody.

UWAGA:

Nie wolno otwierać drzwiczek zmywarki przed zakończeniem programu.

UWAGA:

Jeśli podczas mycia naczyń drzwiczki zmywarki zostaną otwarte lub wystąpi przerwa w zasilaniu, urządzenie po zamknięciu drzwiczek lub przywróceniu zasilania będzie kontynuować pracę.

UWAGA:

Jeśli podczas suszenia naczyń zostaną otwarte drzwiczki lub nastąpi przerwa w zasilaniu zmywarki, działanie programu zostanie zakończone. Zmywarka będzie gotowa do wyboru nowego programu.

Menu ustawień

Naciśnij i przytrzymaj przycisk Extra Dry (5) przez trzy sekundy, aby przejść domenu. Ustawienie stopnia twardości wody (np. „SL3”) jest widoczne jako pierwsze. Użyj przycisków wyboru programu (2) do poruszania się po menu. Następnie naciśnij przycisk Half Load (4), aby przejść do poziomów ustawienia, które chcesz zmienić w menu. W tym czasie wyświetlacz (3) pulsuje, co oznacza, że dane ustawienie można zmienić za pomocą przycisków wyboru programu (2). Ustaw nowy poziom za pomocą przycisków wyboru programu (2) i naciśnij przycisk Half Load (4), aby zapisać nowy poziom. Następnie wyświetlacz (3) zacznie świecić, co oznacza, że poziom ustawienia został zapisany. Możesz zmienić kolejne ustawienie wykonując powyższe czynności, albo zamknąć menu naciskając i przytrzymując przycisk Extra Dry (5) przez trzy sekundy lub naciskając przycisk ON/OFF.

Nr Ustawienie Funkcje Opis
1 Stopień twardości wody		SL1	Ustaw stopień twardości wody.
		SL2
		SL3*
		SL4
		SL5
		SL6
2 Środek do płukania		r:1	Ustaw ilość środka do płukania.
		r:2
		r:3
		r:4*
		r:5
3	Ustawienie sygnału dźwiękowego	b:0	Ustaw poziom głośności sygnału dźwiękowego.
		b:1
		b:2
		b:3*
4 Uruchomienie programu		LP0*	Ustaw program domyślny po włączeniu urządzenia.
		LP1
5 Detergent w tabletkach		A:0*	Ustaw funkcję detergentu w tabletkach.
		A:1
6 Tryb oszczędzania energii		SP0	Ustaw tryb oszczędzania energii.SP
		SP2
7 Ustawienia fabryczne		FS0*	Przywróć zmienionym ustawieniom wartości domyślne.
		FS1

* Ustawienie domyślne

1. Stopień twardości wody

Aby zmienić ustawienie stopnia twardości wody, postępuj zgodnie z opisem podanym w części „Ustawienie stopnia twardości wody”.

2. Środek do płukania

Aby zmienić ustawienie dozowania środka do płukania, postępuj zgodnie z opisem podanym w części „Ustawienie dozowania środka do płukania”.

3. Ustawienie sygnału dźwiękowego

Aby zmienić poziom głośności emitowanych sygnałów, postępuj zgodnie z opisem podanym w części „Menu ustawień”. Poziom „b:3” to najwyższy poziom głośności. Poziom „b:0” oznacza, że sygnały dźwiękowe są wyłączone.

4. Uruchomienie programu

Aby zmienić uruchomienie wybranego programu, postępuj zgodnie z opisem podanym w części „Menu ustawień”. W przypadku poziomu „LP0” zmywarka włącza się z wybranym programem Eco. W przypadku poziomu „LP1” zmywarka włącza się z ostatnio wybranym programem i funkcją.

5. Detergent w tabletkach

Aby zmienić ustawienie funkcji detergentu w tabletkach, postępuj zgodnie z opisem podanym w części „Menu ustawień”. W przypadku poziomu „A:0” funkcja detergentu w tabletkach nie jest dostępna. Aby włączyć funkcję detergentu w tabletkach, wybierz poziom „A:1”, a wskaźnik detergentu w tabletkach (16) zacznie świecić. Jeśli wybierzesz funkcję detergentu w tabletkach i nie wyłączysz jej w menu, funkcja będzie zawsze wybierana.

6. Tryb oszczędzania energii

Aby zmienić ustawienie trybu oszczędzania energii, postępuj zgodnie z opisem podanym w części „Menu ustawień”. W przypadku poziomu „SP0” oświetlenie wewnętrzne (jeśli dotyczy) będzie zawsze wyłączone, wyświetlacz wyłączy się po czterech minutach, a zmywarka wyłączy się po 15 minutach beczynności w celu zaoszczędzenia energii. W przypadku poziomu „SP1” oświetlenie wewnętrzne wyłączy się w ciągu czterech minut po otwarciu drzwiczek, wyświetlacz wyłączy się po czterech minutach, a zmywarka wyłączy się po 15 minutach beczynności w celu zaoszczędzenia energii. W przypadku poziomu „SP2”: jeśli zmywarka jest wyłączona, oświetlenie wewnętrzne wyłączy się w ciągu czterech minut po otwarciu drzwiczek. Jeśli zmywarka jest włączona, oświetlenie wewnętrzne będzie włączone tak długo, dopóki drzwiczki nie zostaną zamknięte. Zmywarka będzie włączona, dopóki użytkownik nie wyłączy urządzenia naciskając przycisk ON/OFF.

7. Ustawienia fabryczne

Aby zmienić ustawienia fabryczne, postępuj zgodnie z opisem podanym w części „Menu ustawień”. Jeśli zmienisz poziom na „FS1” w ustawieniach fabrycznych, wszystkie ustawienia powróca do ustawień domyślnych.

Infoled 2.1 (w zależności od modelu)

Infoled znajdująca się na spodzie zmywarki oświetla podłogę, informując o aktualnym stanie urządzenia podczas zmywania.

Wskaźnik LED Stan urządzenia
Świeci na czerwono Zmywarka wykonuje program.
Pulsuje na czerwono Program został anulowany.
Szybko pulsuje na czerwono	Usterka urządzenia. Szczegółowe informacje można znaleźć w sekcji „Automatyczne komunikaty o usterkach i sposoby rozwiązania problemu”.
Świeci na zielono Program został zakończony.

ROZDZIAŁ 8. CZYSZCZENIE I KONSERWACJA

Czyszczenie zmywarki jest ważne dla utrzymania trwałości urządzenia. Upewnij się, że ustawienie zmiekczenia wody (jeśli jest dostępne) zostało prawidłowo wybrane i użyto odpowiedniej ilości detergentu, aby zapobiec powstawaniu kamienia. Jeśli zaświeci się wskaźnik niedoboru soli, napełnij pojemnik na sól. z upływem czasu w zmywarce może gromadzić się tłuszcz i kamień.

W takim przypadku:

• Napelnij pojemnik na detergent, ale nie wkładaj naczyń do zmywarki. Wybierz program z wysoką temperaturą i uruchom pustą zmywarkę. Jeśli zmywarka nie zostanie oczyszczona w wystarczającym stopniu, należy użyć środka czyszczącego przeznaczonego do wykorzystania w zmywarkach.
• Aby przedłużyć trwałość zmywarki, należy czyścić urządzenie regularnie co miesiąc.
• Należy regularnie przecierać uszczelki drzwiczek wilgotną ściereczką, aby usunąć wszelkie pozostające resztki lub ciała obce.

FILTRY

Filtry i ramiona spryskiwacza należy czyścić przynajmniej raz w tygodniu. Jeśli na filtrach pozostaną jakieś resztki jedzenia lub ciała obce, należy je usunąć i dokładnie umyć filtry wodą.

a) Mikrofiltr
b) Filtr gruboziarnisty
c) Filtr metalowy

Aby wyjąć i wyczyścić złączone filtry, obróć je w lewo i wyciągnij w górę (1). Wyjmij filtr gruboziarnisty z mikrofiltra (2). Następnie pociągnij i wysuń filtr metalowy (3). Wypłucz filtr dokładnie pod bieżącą wodą, aż zostaną usunięte wszelkie pozostałości. Zamontuj ponownie filtry. Włóż wkład filtra i obróć w prawo (4).

• Nie wolno korzystać ze zmywarki bez zainstalowanych filtrów.
• Nieprawidłowe zamocowanie filtra obniży skuteczność zmywania.
• Czyste filtry są niezbędne do prawidłowego działania urządzenia.

RAMIONA SPRYSKIWACZA

Upewnij się, że otwory w ramieniu spryskiwacza nie są zatkane i że do ramion spryskiwacza nie przykleiły się jakieś resztki jedzenia lub ciała obce. w przypadku zatkania otworów zdemontuj ramiona spryskiwacza i umyj je pod bieżącą wodą. Aby zdjąć górne ramię spryskiwacza, należy odkręcić nakrętkę, uttrzymującą je w odpowiednim położeniu, obracając je w prawo i pociągając do dołu. Należy upewnić się, że nakrętka została prawidłowo dokręcona podczas ponownego mocowania górnego ramienia spryskiwacza.

Duże resztki jedzenia lub ciała obce, które nie zostały wychwycone przez filtry, mogą zablokować pompę odprowadzania zużytej wody. Woda płucząca będzie wówczas znajdować się nad filtrem.

OSTRZEŻENIE, RYZYKO SKALECZENIA!

Podczas czyszczenia pompy odprowadzania zużytej wody należy zachować ostrożność, aby nie zranić się kawałkami potłuczonego szkła lub ostrymi przyborami.

W takim przypadku:

1. Należy zawsze odłączyć urządzenie od sieci elektrycznej.
2. Wyjmij kosze.
3. Zdemontuj filtry.
4. Wybierz wodę, w razie potrzeby użyj gąbki.
5. Sprawdź obszar i usuń ciała obce.
6. Zainstaluj filtry.
7. Włóż ponownie kosze.

ROZDZIAŁ 9. ROZWIĄZYWANIE PROBLEMÓW

USTERKA MOŻLIWA	A PRZYCZYNA	ROZWIĄZYWANIE PROBLEMÓW
Program nie uruchamia się	Przewód zasilający zmywarki nie został podłączony do gniazdka elektrycznego	Podłącz przewód zasilający zmywarki do gniazdka elektrycznego
	Zasilanie zmywarki nie zostało włączone	Włącz zmywarkę naciskając przycisk ON/OFF
	Przepalony bezpiecznik	Sprawdź bezpieczniki w wewnętrznej instalacji elektrycznej
	Zawór doprowadzający wodę nie został otwarty	Otwórz zawór wody
	Drzwiczki zmywarki są otwarte Zamknij drzwi zmywarki
	Wąż doprowadzający wodę i filtry urządzenia są zatkane	Sprawdź, czy wąż doprowadzający wodę i filtry urządzenia nie zostały zatkane
Woda pozostaje wewnątrz urządzenia	Wąż odprowadzający wodę jest zatkany lub skręcony	Sprawdź wąż odprowadzający wodę, a następnie oczyść go lub wyprostuj
	Zatkane filtry Oczyć filtry
	Program nie został zakończony	Odczekaj, dopóki program nie zostanie zakończony
Urządzenie zatrzymuje się podczas zmywania	Przerwa w zasilaniu Sprawdź zasilanie sieciowe
	Przerwa w dopływie wody	Sprawdź zawór doprowadzający wodę
Podczas mycia naczyń słychać odgłos drgania lub stukania	Ramię spryskiwacza uderza o naczynia w dolnym koszu	Przesuń lub usuń naczynia blokujące ramię spryskiwacza
USTERKA MOŻLIWA	PRZYCZYNA	ROZWIĄZYWANIE PROBLEMÓW
Na niektórych naczyniach pozostają resztki jedzenia	Nieprawidłowo umieszczone naczynia, strumień wody nie dociera do wszystkich naczyń	Nie wolno przepełniać koszy
	Naczynia opierają się o siebie	Umieść naczynia zgodnie ze wskazówkami podanymi w części dotyczącej załadowania zmywarki
	Zastosowano zbyt małą ilość detergentu	Zastosuj odpowiednią ilość detergentu, zgodnie ze wskazówkami podanymi w tabeli programów
	Nieodpowiedni program zmywania został wybrany	Wykorzystaj informacje podane w tabeli programów, aby wybrać najbardziej odpowiedni program
	Ramiona spryskiwacza zatkane resztkami jedzenia	Oczyść otwory w ramionach spryskiwacza za pomocą cienkiego przedmiotu
	Zatkane filtry lub pompa odprowadzania zużytej wody, albo nieprawidłowo umieszczony filtr	Sprawdź, czy wąż odprowadzający wodę i filtry zostały prawidłowo zamontowane
Na naczyniach pozostają białawe plamy	Zastosowano zbyt małą ilość detergentu	Zastosuj odpowiednią ilość detergentu, zgodnie ze wskazówkami podanymi w tabeli programów
	Zbyt niskie ustawienie dozowania środka do płukania i / lub zmiękczacza wody	Zwiększ poziom dozowania środka do płukania i/lub zmiękczacza wody
	Zbyt wysoki stopień twardości wody	Zwiększ poziom dozowania zmiękczacza wody i uzupełnij pojemnik na sól
	Niedokręcona pokrywa pojemnika na sól	Sprawdź, czy pokrywa pojemnika na sól została prawidłowo zamknięta
Nie osuszone naczynia	Funkcja suszenia nie została wybrana	Wybierz program z funkcją suszenia
	Ustawienie zbyt niskiego poziomu dozowania środka do płukania	Zwiększ ustawienie dozowania środka do płukania
USTERKA MOŻLIWA PRZYCZYNA		ROZWIĄZYWANIE PROBLEMÓW
Na naczyniach powstają rdzawe plamy	Niedostateczna jakość naczyń nierdzewnych	Należy używać wyłącznie naczyń odpowiednich do zmywarek
	Wysoki poziom soli w wodzie do mycia	Ustaw stopień twardości wody korzystając z tabeli stopni twardości wody
	Niedokręcona pokrywa pojemnika na sól	Sprawdź, czy pokrywa pojemnika na sól została prawidłowo zamknięta
	Zbyt dużo soli dostalo się do wnętrza zmywarki podczas uzupełniania pojemnika na sól	Do uzupełnienia pojemnika na sól należy użyć lejka, aby uniknąć wypływania soli
	Niewystarczające uziemienie urządzenia	Natychmiast skontaktuj się wykwalifikowanym elektrykiem.
Detergent pozostaje w pojemniku na detergent	Detergent został dodany do wilgotnego pojemnika na detergent	Przed użyciem należy sprawdzić, czy pojemnik na detergent jest suchy

AUTOMATYCZNE OSTRZEŻENIA O USTERKACH I WSKAZÓWKI DOTYCZĄCE POSTĘPOWANIA W PRZYPADKU WYSTĄPIENIA USTERKI

Kod błędu Możliwa usterka Rozwiązanie
FF	Usterka systemu dopływu wody.	Upewnij się, że zawór doprowadzający wodę jest otwarty i woda przepływa.
		Odłącz wąż doprowadzający wodę od zaworu i oczyść filtr węża.
		Skontaktuj się z serwisem, jeśli błąd się powtarza.
F5	Usterka systemu ciśnieniowego.	Skontaktuj się z serwisem.
F3	Błąd stałego dopływu wody.	Zamknij zawór i skontaktuj się z serwisem.
F2	Zmywarka nie jest w stanie odprowadzić wody.	Wąż doprowadzający wodę i filtry mogą być zatkane.
		Anuluj program.
		Jeśli nadal wyświetla się błąd, skontaktuj się z serwisem.
F8	Błąd grzałki. Skontaktuj się z serwisem.
F1	Błąd nadmiaru wody	Odlącz wtyczkę przewodu zasilającego od sieci elektrycznej i zamknij zawór wody.
		Skontaktuj się z serwisem.
F7	Błąd przegrzania Skontaktuj się z serwisem.
F9**	Błąd położenia dzielnika Skontaktuj się z serwisem.
F6	Uszkodzony czujnik grzałki Skontaktuj się z serwisem.
HI	Błąd wysokiego napięcia Skontaktuj się z serwisem.
LO	Błąd niskiego napięcia Skontaktuj się z serwisem.
EnA**	Błąd komunikacji z płytą wyświetlacza	Skontaktuj się z serwisem.

** w zależności od modelu.

Instalację i naprawy urządzenia należy powierzać zawsze personelowi autoryzowanego serwisu, aby uniknąć ewentualnych zagrożeń. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać na skutek przeprowadzenia instalacji i czynności naprawczych przez osoby nieupoważnione. Naprawy mogą być przeprowadzane wyłącznie przez personel autoryzowanego serwisu. Jeśli element wymaga wymiany, upewnij się, że stosowane są wyłącznie oryginalne części zamienne.

Nieprawidłowo przeprowadzona naprawa lub zastosowanie nieoryginalnych części zamiennych mogą spowodować poważne uszkodzenia i narazić użytkownika na znaczne ryzyko.

Informacje dotyczące kontaktu z działem klienta można znaleźć na odwrocie niniejszego dokumentu. Istotne dla funkcjonowania urządzenia oryginalne części zamienne zgodnie z odpowiednim zamówieniem dotyczącym ekoprojektu można nabyć w dziale obsługi klienta przez okres co najmniej dziesięciu lat od daty wprowadzenia urządzenia do obrotu w Europejskim Obszarze Gospodarczym.

ROZDZIAŁ 10. USUWANIE ZUŻYTYCH URZĄDZEŃ

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym. Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem. Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

Rys. A

Rys. B

KERNAU

USER MANUAL

DISHWASHER

KDI 6863 SD
