INSTRUKCJA OBSŁUGI DED7852QC DEDRA

Młot udarowo-obrotowy SDS+

Instrukcja obsługi z kartą gwarancyjną

CZ

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z 0.0.

Ogólne warunki bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

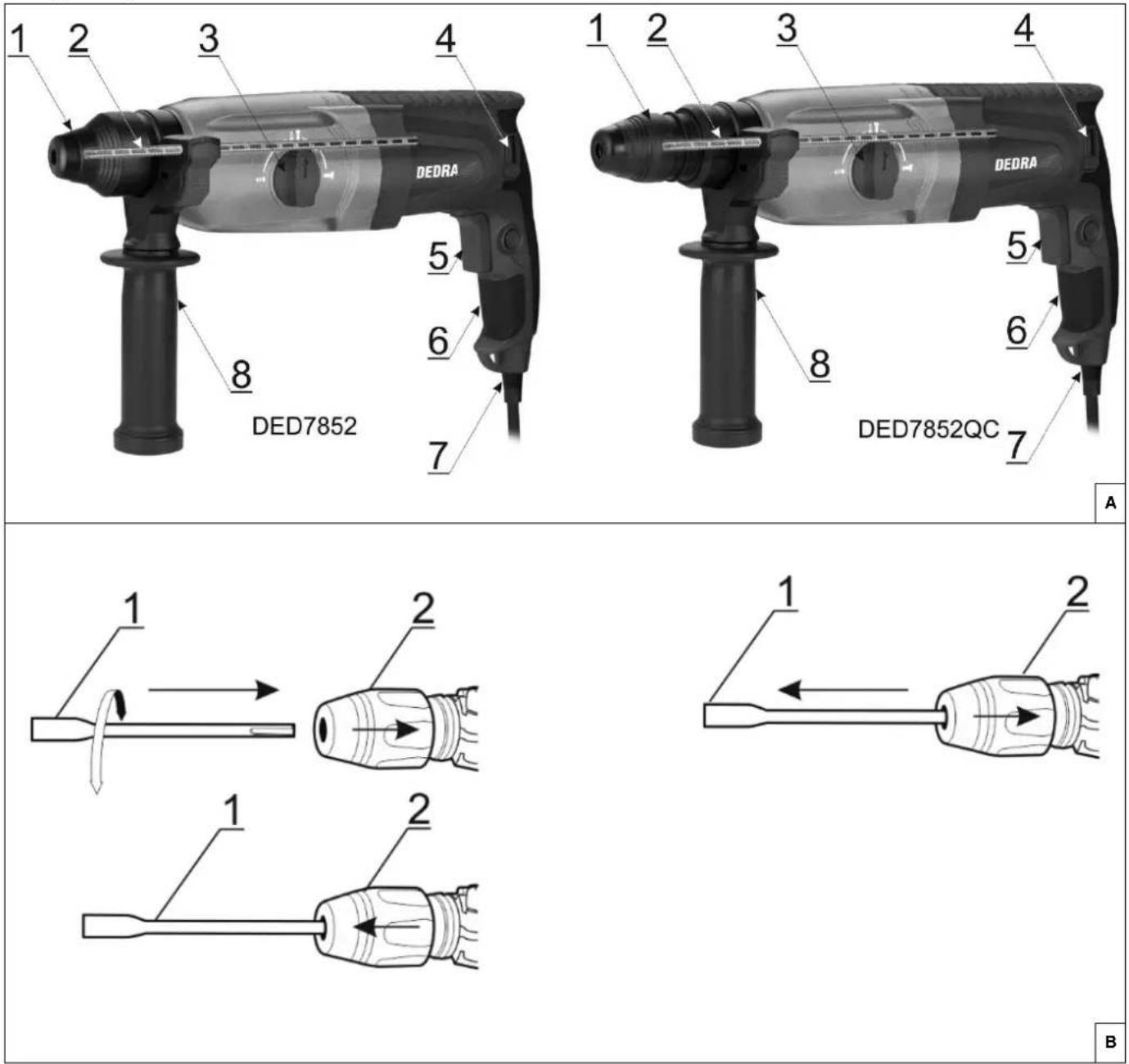

Opis urządzenia (Rys A)

1. Głowica wiertarska, 2. Ogranicznik głębokości, 3. Pokrętło zmiany trybu pracy, 4. Zaślepka układu smarowania, 5. Włącznik główny, 6. Rękojeść główna, 7. Przewód zasilający, 8. Rękojeść pomocnicza

3. Przeznaczenie urządzenia

Młotowiertarka jest urządzeniem służącym do łamania i kruszenia betonu, wykonywania bruzd, dłużowania przy wykorzystaniu odpowiedniego dłuta. Urządzeniem można wiercić w drewnie, metalu i betonie, stosując odpowiednie wierła z mocowaniem SDS PLUS. Urządzenie można wykorzystywać np. przy układaniu rur, przewodów elektrycznych, instalacji sanitarnych, przy pracach wykończeniowych w budownictwie, pracach inżynieryjnych itp.

W przypadku urządzenia DED7852QC, dzięki możliwości wymiany głowicy z uchwytem SDS PLUS na głowicę wiertarską samozaciskową, możliwe jest stosowane standardowych wiertel walcowych o średnicy do 13 mm.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie

zamieszczonymi poniżej „Dopuszczalnymi warunkami

pracy"

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie

|z instrukcją obsługi spowoduje natychmiastową utratę

praw gwarancyjnych.

Chronić przed wilgocią

1. Dane Techniczne

Model	DED7852	DED7852QC
Napięcie znamionowe [V/Hz]	230, 50	230, 50
Moc znamionowa [W]	1050	1050
Stopień ochrony przed dostępem bezpośrednim	IPX0	IPX0
Klasa ochronny przeciwporażeniowej	II	II
Zakres prędkości obrotowych [min-1]	0-980	0-980
Częstotliwość udaru	0-5300	0-5300
Energia uderzenia [J]	3,6	3,6
Uchwyt	SDS Plus	SDS Plus
Uchwyt wierarski [mm]	-	∅13
Wiercenie w betonie max [mm]	30	30
Wiercenie w drewnie max [mm]	30	30

Wiercenie w metalu max [mm]	13	13
Emisja hałasu wiercenie:
- LpA [dB(A)]	91	91
- niepewność pomiaru (KpA) [dB(A)]	3	3
- LwA [dB(A)]	102	102
- niepewność pomiaru (KwA) [dB(A)]	3	3
Poziom wibracji rękojeści
- wiercenie ah [m/s2]	21,210	21,210
- niepewność pomiaru K [m/s2]	1,5	1,5
Masa urządzenia netto [kg]	3,7	3,7

Informacja na temat drgań i hałasu

Wartość łączona drgań a n oraz niepewność pomiaru określono zgodnie z normą EN 60745-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60745-2-6, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie opisane poniżej czynności należy wykonywać przy wyjętej wtyczce z gniazdka!

Używanie rękojeści pomocniczej

Zawsze stosować rękojeść pomocniczą. W celu jej regulacji i dopasowania do indywidualnych preferencji operatora należy poluzować pokrętło rękojeści (rys. A, 8), ustawić rękojeść w pożądanej pozycji, a następnie mocno dokręcić. Podczas pracy zawsze trzymać młot oburącz!

Montaż końcówki roboczej (dłuta, wiertła itp., rys. B)

1. Oczyścić narzędzie robocze przed założeniem. Posmarować końcówkę cienką warstwą smaru.

2. Odciągnąć osłone

3. Włożyć narzędzie w otwór mocujący i wcisnąć tak daleko, jak to możliwe.

4. Zwolnić osłone

5. Sprawdzić blokadę poprzez pociągnięcie narzędzia.

Usuwanie narzędzia odbywa się w odwrotnej kolejności.

Wymiana głowicy (tylko DED7852QC rys. C)

1. Pociągnąć kołnierz głowicy zgodnie ze wskazaniem na rysunku i zdjąć głowicę SDS Plus.

2. Na wałek nałożyć głowicę wiertarską, docisnąć aż do uszłyszenia kliknięcia

Montaż końcówki roboczej w głowicy wiertarskiej (rys. D)

1. Poluzować szczęki uchwytu wiertarskiego

2. Umieścić wiertło w szczękach uchwytu

3. Dokręcić uchwyt wiertarski

Usuwanie narzędzia odbywa się w odwrotnej kolejności.

W celu sprawdzenia działania urządzenia podłączyć je do sieci zasilającej, a następnie, nie dotykając końcówką roboczą do żadnej przeszkody, na krótką chwilę (2-3 sekundy) włączyć urządzenie przyciskiem (rys. A, 5). Jeżeli urządzenie nie włączyć się, sprawdzić stan przewodu zasilającego, mocno docisnąć wtyczkę w gnieździe i spróbować uruchomić młot ponownie. Jeżeli urządzenie nadal nie będzie działać, przekazać je do serwisu.

7. Podłączanie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w tabeli. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

Moc urządzenia [W]	Minimalny przekrójprzewodu [mm2]	Minimalna wartośćbezpiecznika typu C [A]
700-1400	1	16

8. Włączanie urządzenia

Włącznik urządzenia znajduje się w rękojeści głównej. (rys. A, 5). W celu włączenia urządzenia należy wcisnąć przycisk włącznika. Urządzenie będzie pracować do momentu, w którym przycisk nie zostanie zwolniony.

9. Użytkowanie urządzenia

! UWAGA

Trzymać urządzenie za uchwyty z tworzywa sztucznego! Nie używaj narzędzi roboczych bez SDS-plus wraz z

uchwytem wiertarskim do wiercenia udarowego lub do długowania. Narzędzia robocze SDS-plus oraz ich uchwyty ulegają uszkodzeniu podczas wiercenia udarowego i długowania.

W celu uruchomienia i pracy młotem, po włączeniu urządzenia należy energicznie docisnąć końcówkę roboczą do obrabianego materiału. Trzymać młot pewnie i mocno, ponieważ podczas pracy urządzenie wpada w wibracje. Włączyć młot przyciskiem (rys. A. 5). Podczas pracy nie dociskać mocno mjota do obrabianej powierzchni, gdyż może to spowodować obniżenie wydajności urządzenia i negatywnie wpływa na żywotność silnika. Stosować końcówki robocze odpowiednie do wykonywanej pracy.

Funkcje urządzenia

Za pomocą pokrętła zmiany funkcji (rys. A, 3) można zmieniać funkcjonalność urządzenia. Urządzenie ma fungkje:

- wiercenia bez udarem (w metalu, drewnie)

- wiercenia z udarem (w betonie i podobnych materiałach)

- kucia (do wykonywania bruzd, dlutowania itd.)

Należy wybrać odpowiednią funkcję w zależności od wykonywanej pracy.

10. Bieżące czynności obsługowe

Czyszczenie

Należy dołożyć starań, aby urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika były w miarę możliwości wolne od pyłu i zanieczyszczeń. Usunąć kurz czystą ściereczką bądź wydmuchać zanieczyszczenia za pomocą kompresora powietrza.

Zalecamy czyścić urządzenie po każdym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie należy używać środków czyszczących bazujących na rozpuszczalniku, mogą one uszkodzić plastikowe części urządzenia. Uwaga - upewnić się, że woda nie może przenika do urządzenia!

Sprawdzanie przewodu zasilającego

Okresowo sprawdzać stan przewodu zasilającego..

! UWAGA

Nie pracować urządzeniem z uszkodzonym przewodem zasilającym!

W przypadku stwierdzenia uszkodzenia przewodu urządzenie oddać do serwisu w celu wymiany na sprawny.

Przechowywanie

Urządzenie przechowywać odłączone od zasilania, w chłodnym, ciemnym, suchym miejscu, poza zasięgiem dzieci, w miarę możliwości w oryginalnym opakowaniu.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejsca zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu najbliższego miejscu zamieszkania (lista serwisów na stronie www.dedra.pl) lub przesłać do Serwisu centralnego Dedra Exim. Prosimy uprejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

1. Samodzielne usuwanie usterek

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Młot nie działa	Przewód zasilający jest złepodłączony lubuszkodzonyW gniazdku nie manapięcia sieciowegoZużyte szczotki silnikaUszkodzony włącznik	Wcisnąć głębiej wtyczkę dogniazdka, sprawdzićprzewód zasilającySprawdzić napięcie wgniazdku, sprawdzić czy niezadział bezpiecznikPrzekazać elektronarzędziedo naprawyPrzekazać elektronarzędziedo naprawy
Młot rusza ztrudem	Zatarte łożyska silnika	Przekazać elektronarzędziedo naprawy
Silnik działa, alemłot nie kuje	Uszkodzony mechanizmudaru	Przekazać elektronarzędziedo naprawy
Silnikprzegrzewa się	Zapchane otworywentylacyjnePrzekroczonedopuszczalne parametrypracyZbyt duży docisknarzędzia	Oczyścić otworyWyłączyć elektronarzędzie,odłożyć pracę na czascałkowitego ostygnięciamaszynyZmniejszyć docisk

13. Kompletacja urządzenia

DED7852: 1. Młot wyburzeniowy, 2. Dłuto, 3. Szpicak, 4. Wiertła (3 sztuki), 5. Zapasowe szczolki

DED7852QC: 1. Młot wyburzeniowy, 2. Dluto, 3. Szpicak, 4. Wiertła (3 sztuki), 5. Głowica z uchwytem samozaciskowym (1 szt), 66. Zapasowe szczotki

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

—— Prawidłowe postępowanie w razie konieczności utylizacji, powtornego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużyłego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części na rysunkach złożeniowych

DED7852 (rys. E)

LP	Nazwa części	LP	Nazwa części
1	Głowica wiertarska komplet	8-1	Walek uzębiony
1-1	Osłona przednia	8-2	Sprzegło
1-2	Pierścień sprężynujący zabezpieczający	8-3	Mimośród
1-3	Izolacja	8-4	Przekładnia zębata walcowa
1-4	Pierścień oporowy	8-5	Łożysko kulkowe 607
1-5	Pierścień	9	Wkręt M4 x 12
1-6	Kulka stalowa	10	Podkładka sprężynowa
1-7	Sprężyna	11	Prowadnik kpl.
2	Obudowa	11-1	Drażek prowadzący
2-1	Pierścień osadczy	11-2	Płytka zmiany trybu wiercenia
2-2	Uszczelka olejowa	11-3	Podstawa
2-3	Osłona przekładni	11-4	Sprężyna
2-4	Łożysko igielkowe HK0608	11-5	Płytka zmiany trybu wiercenia
2-5	Łożysko kulkowe 628/6	12	Wimik
3	Przełącznik trybów pracy kpl	13	Łożysko kulkowe 607
3-1	Przycisk	14	Osłona gumowa łożyska
3-2	Sprężyna	15	Przegroda
3-3	Pokręto wyboru funkcji	16	Wkręt
3-4	Oring	17	Stojan
4	Wkręt ST4.8 x 35	18	Konektor
5	Mechanizm zapadkowy	19	Obudowa silnika
5-1	Pierścień sprężynujący zabezpieczający	20	Styki
5-2	Podkładka	21	Konektor szczotkrzymacza
5-3	Sprężyna	22	Sprężyna
5-4	Przekładnia zębata walcowa	23	Przycisk
5-5	Pierścień	24	Kulka stalowa
5-6	Pierścień sprężynujący zabezpieczający	25	Szczatkotrzymacz komplet
5-7	Tuleja udaru	25-1	Obudowa szczotkrzymacza
5-8	Zawleczka koła	25-2	Szczotkrzymacz
5-9	Uszczelka	25-3	Szczatki elektrografitowe kpl.
5-10	Tuleja wodzika	25-4	Sprężyna szczotkrzymacza
5-11	Udar	26	Obudowa
5-12	Tuleja wodzika	27	Wkręt ST3.9 x 35
5-13	Oring	28	Wkręt ST4.2 x 18
5-14	Oring	29	Włącznik
5-15	Tuleja tiumiąca	29-1	Włącznik
5-16	Pierścień ustalający	29-2	Kondensator
6	Tók kpl.	29-3	Cewka
6-1	Element wykonawczy udaru	29-4	Przewód zasilający
6-2	Oring	29-5	Odgietka
6-3	Tók	30	Zacisk
6-4	Zawleczka koła	31	Wkręt ST 3.9 x 16
6-5	Podkładka ustalająca	32	Rękojeść dodatkowe komplet
7	Kołnierz kpl.	32-1	Uchwyt
7-1	Tulejka stalowa	32-2	Uchwyt pomocniczy
7-2	Łożysko kulkowe 627	32-3	Zacisk ogranicznika głębokości
7-3	Podkładka	32-4	Sprężyna
7-4	Kołnierz pośredni	32-5	Gniazdo rękojeści
7-5	Przewód	32-6	Sruba młoteczkowa
7-6	Oring	32-7	Opaska rękojeści pomocniczej
7-7	Łożysko kulkowe 609	33	Ogranicznik głębokości wiercenia
7-8	Gniazdo łożyska	34	O-ring
7-9	Wkręt M4 x 10	35	Pierścień sprężynujący zabezpieczający
8	Watek uzębiony kpl.	36	Zatrzask

DED7852QC (rys. F)

LP	Nazwa części	LP	Nazwa części
1	Głowica wymienna SDS	11-3	Mimośród
2	Głowica wymienna zaciskowa	11-4	Przekładnia zębata walcowa
3	Pierścień sprężynujący zabezpieczający	11-5	Łożysko kulkowe 607
4	Kulka stalowa	12	Wkręt M4 x 12
5	Obudowa	13	Podkładka sprężynowa
5-1	Pierścień osadczy	14	Prowadnik kpl.
5-2	Uszczelka olejowa	14-1	Drażek prowadzący
5-3	Osłona przekładni	14-2	Płytka zmiany trybu wiercenia
5-4	Łożysko igiełkowe HK0608	14-3	Podstawa
5-5	Łożysko kulkowe 628/6	14-4	Sprężyna
6	Przełącznik	14-5	Płytka zmiany trybu wiercenia
6-1	Przycisk	15	Wirnik
6-2	Sprężyna	16	Łożysko kulkowe 607
6-3	Pokrętło wyboru funkcji	17	Osłona gumowa łożyska
6-4	Oring	18	Przegroda
7	Wkręt ST4.8 x 35	19	Wkręt
8	Mechanizm zapadkowy	20	Stojan
8-1	Pierścień sprężynujący zabezpieczający	21	Sprzęgło
8-2	Podkładka	22	Obudowa silnika
8-3	Sprężyna	23	Blaszka
8-4	Przekładnia zębata walcowa	24	Styki włącznika
8-5	Pierścień	25	Sprężyna
8-7	Pierścień sprężynujący zabezpieczający	26	Przycisk
8-8	Tuleja udaru	27	Kulka stalowa
8-9	Zawleczka koła	28	Szczotkotrzymacz komplet
8-6	Uszczelka	28-1	Obudowa szczotkotrzymacza
8-10	Tuleja wodzika	28-2	Szczotkotrzymacz
8-11	Udar	28-3	Szczotki elektrografitowe kpl.
8-12	Tuleja wodzika	28-4	Sprężyna
8-13	Oring	29	Obudowa
8-14	Oring	30	Wkręt ST3.9 x 35
8-15	Tuleja tłumiąca	31	Wkręt ST4.2 x 18
8-16	Pierścień ustalający	32	Włącznik
9	Tłok kpl.	32-1	Włącznik
9-1	Element wykonawczy udaru	32-2	Kondensator
9-2	Oring	32-3	Cewka
9-3	Tłok	32-4	Przewód zasilający
9-4	Zawleczka koła	32-5	Odgiętka
9-5	Podkładka ustalająca	33	Żacisk
10	Koinierz kpl.	34	Wkręt ST 3.9 x 16
10-1	Tulejka stalowa	35	Rękojeść dodatkowe komplet
10-2	Łożysko kulkowe 627	35-1	Uchwyt
10-3	Podkładka	35-2	Uchwyt pomocniczy
10-4	Koinierz pośredni	35-3	Zacisk ogranicznika głębokości
10-5	Przewód	35-4	Sprężyna
10-6	Oring	35-5	Gniazdo rękojeści
10-7	Łożysko kulkowe 609	35-6	Śruba młoteczkowa
10-8	Gniazdo łożyska	35-7	Opaska rękojeści pomocniczej
10-9	Wkręt M4 x 10	36	Ogranicznik głębokości wiercenia
11	Walek uzebiony kpl.	37	O-ring
11-1	Walek uzebiony	38	Pierścień sprężynujący zabezpieczający
11-2	Sprzęgło	39	Zatrzask

Karta gwarancyjna

Na

......

Nr katalogowy ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany

wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Młot wyburzeniowy	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Końcówki robocze	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się, aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Żastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

7. Pripojenie k sieti
