Typ produktu	Przecinarka do płytek (ceramika)
Model	DED7711
Marka	DEDRA
Przeznaczenie	Cięcie na mokro płytek ceramicznych
Rodzaj pracy	Praca krótkotrwała S2, 30 min
Możliwości cięcia	Cięcia proste, fazowanie 45°, cięcia ukośne
Chłodzenie	Zbiornik na wodę do pracy na mokro
Ochrona silnika	Zabezpieczenie termiczne przed przeciążeniem
Urządzenia ochronne	Osłona ochronna, osłona przed pryskaniem, osłona bezpieczeństwa
Przyłącze	Gniazdko z wyłącznikiem różnicowoprądowym (≤30 mA)
Przekrój przewodu (min.)	0,75 mm² (przy <700 W)
Rozmiar bezpiecznika (min.)	6 A, typ C
Tarcza tnąca	Tarcza diamentowa (w zestawie)
Zakres dostawy	Maszyna, prowadnica krawędzi, gumowe nóżki, urządzenie do cięcia ukośnego, tarcza diamentowa, osłona ochronna
Gwarancja	24 miesiące
Konserwacja	Regularne czyszczenie, ochrona przed korozją, smarowanie ruchomych części
Emisja hałasu	Nosić ochronniki słuchu (zgodnie z EN 61029-1)
Miejsce użytkowania	Tylko w zamkniętych pomieszczeniach z wentylacją

Często zadawane pytania - DED7711 DEDRA

Jak włączyć maszynę?

Naciśnij wyłącznik główny na pozycję „I”. Aby wyłączyć, naciśnij „O”. Przed włączeniem wykonaj wszystkie przygotowania zgodnie z instrukcją.

Jakiej tarczy tnącej mogę użyć?

Tylko dołączoną tarczę diamentową do płytek ceramicznych. Nie używaj tarcz do metalu, drewna ani płyt gipsowo-kartonowych.

Jak ustawić kąt fazowania 45°?

Poluzuj 2 śruby mocujące (poz. G.35), przechyl stół roboczy na 45° i dokręć śruby. Przesuń prowadnicę równoległą około 2 mm w kierunku tarczy tnącej.

Czy maszyna musi być używana z wodą?

Tak, maszyna jest przeznaczona do pracy na mokro. Napełnij zbiornik wody chłodzącej przed cięciem i regularnie sprawdzaj poziom wody.

Jak wymienić tarczę tnącą?

Najpierw wyciągnij wtyczkę z gniazdka. Zdejmij osłony, zablokuj wał silnika kluczem 8 mm, odkręć nakrętkę mocującą kluczem 19 mm i wymień tarczę. Następnie zmontuj w odwrotnej kolejności.

Dlaczego silnik trudno się uruchamia?

Możliwe przyczyny: odkształcona tarcza tnąca (wymień), uszkodzony kondensator rozruchowy (wezwij serwis) lub uszkodzone łożyska silnika (wezwij serwis).

O czym należy pamiętać podczas czyszczenia?

Po każdym użyciu dokładnie spłucz maszynę, usuń osad i wytrzyj do sucha wszystkie części stalowe, aby zapobiec korozji. Regularnie smaruj ruchome części olejem maszynowym (np. WD-40).

Jak wykonać cięcia ukośne?

Zamontuj urządzenie do cięcia ukośnego na prowadnicy równoległej. Przesuń płytkę tak, aby narożnik znajdował się przy tarczy tnącej. Prowadnica równoległa musi wskazywać tę samą wartość na obu skalach.

Jakie wskazówki bezpieczeństwa są ważne?

Zawsze noś ochronniki słuchu. Nigdy nie pracuj bez osłony ochronnej. Przed pracami konserwacyjnymi wyłącz maszynę i wyciągnij wtyczkę. Używaj wyłącznika różnicowoprądowego (≤30 mA).

Co zrobić, jeśli maszyna nie uruchamia się?

Najpierw sprawdź wtyczkę i gniazdko. Sprawdź bezpiecznik i pozwól silnikowi ostygnąć przez kilka minut w przypadku przeciążenia. Jeśli przełącznik jest uszkodzony, wymień go lub wyślij maszynę do serwisu.

INSTRUKCJA OBSŁUGI DED7711 DEDRA

PL Przecinarka do płytek ceramicznych Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych níżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

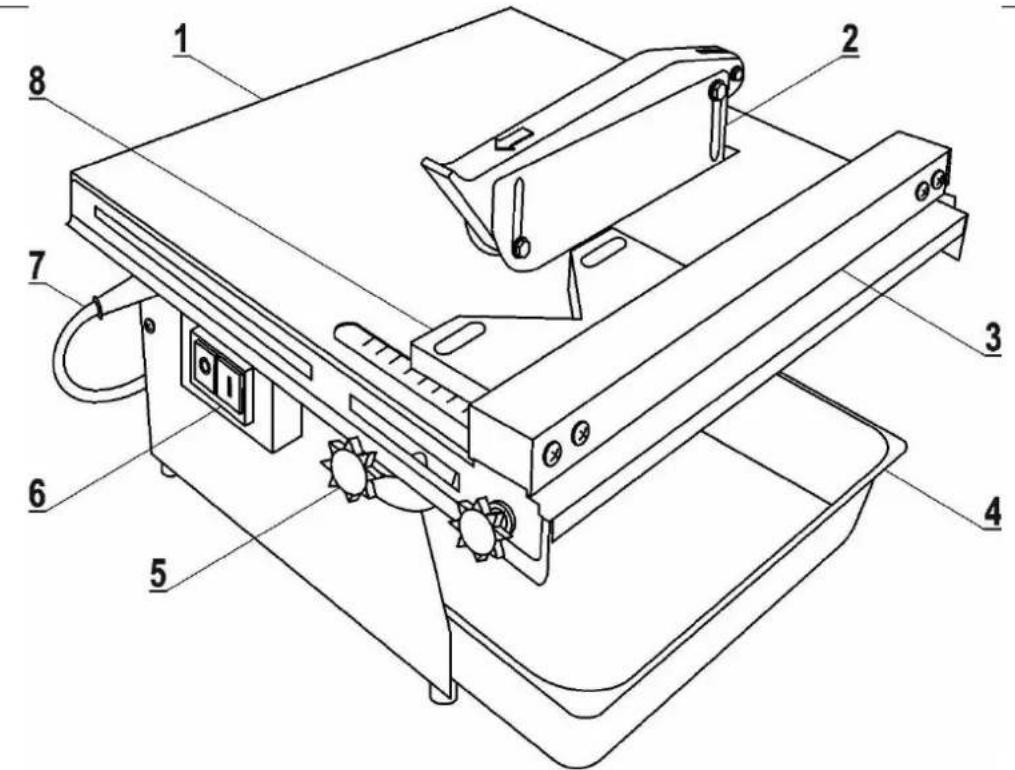

Rys. A: 1. Stół roboczy, 2. Osłona bezpieczeństwa i przeciwrozbryzgowa, 3. Prowadnica płytki, 4. Zbiornik wody chłodzącej, 5. Nastawnik kąta pochylenia stołu, 6. Włącznik urządzenia, 7. Kabel zasilający, 8. Pozycjoner do cięcia płytek wzdłuż przekątnej

3. Przeznaczenie urządzenia

Przecinarka z tarczą diamentową do cięcia małych i średnich płytek ceramicznych, przystosowana jest do pracy na mokro z użyciem wody. Dzięki temu w czasie pracy znacznie ograniczono rozprzestrzenianie się pyłu pyłu powstałego w czasie pracy. Maszyna pozwala wykonać podstawowe operacje cięcia płytek ceramicznych, które szczegółowo opisane zostały w dalszej części instrukcji.

Dopuszcza się wykorzysłanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Przecinarka do płytek ceramicznych może być użytkowana tylko z tarczami diamentowymi. W konstrukcji i budowie przecinarki nie przewidziano zastosowania urządzenia do celów profesjonalnych/zarobkowych. Przecinarka przeznaczona jest dla majsterkowiczów i użytku domowego.

Niedopuszczalne jest montowanie tarcz przeznaczonych do cięcia innych materiałów (metale, drewno, płyty gipsowo-kartonowe itp.). Zabronione jest również cięcie innych materiałów, które nie są ceramiką.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Tryb pracy S2 30 minut

Maszyna może być użytkowana tylko w pomieszczeniach

zamkniętych, o sprawniedziałającej wentylacji.

1. Dane techniczne

Model	DED7711
Silnik ekektryczny	Jednofazowy
Napięcie [V]	230
Częstotliwość [Hz]	50
Moc znamionowa [W]	450
Prędkość obrotowa [min ^-1 ]	2950
Masa [kq]	11
Pojemoność zbiornika wody [L]	1,5
Średnica piły tarczowej diamentowej [mm]	180
Minimalna szerokość wieńca diam. [mm]	2,2
Średnica otowru tarczy [mm]	22,2
Klasa ochrony	IP20
Max. Grubość cięcia materiału [mm]	35
Wymiary stołu roboczego [mm]	386x397
Emisja hałasu:
Poziom ciśnienia dźwięku L_PA [dB (A)]	91,8
Niepewność pomiaru K_PA [dB (A)]	3
Poziom ciśnienia dźwięku L_WA [dB (A)]	104,8
Niepewność pomiaru K_WA [dB (A)]	3
Max. Grubość ciętego materiału [mm]	25

Informacja na temat hałasu

Emisja hałasu została określona zgodnie z EN 61029-1, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Urządzenie powinno być ustawione na płaskiej, równej powierzchni, w miejscu dobrze oświetlonym. W podstawie urządzenia znajdują się 4 otwory przeznaczone do zamocowania stopek gumowych służących do łatwiejszego ustawienia na podłożu. Urządzenie winno być tak ustawione, by nie mogło się przewrócić i przesuwać w czasie pracy.

⚠ UWAGA Opisane niżej czynności przygotowawcze należy wykonywać przy wyjętej wtyczce z gniazdka zasilającego.

Przed uruchmieniem

Sprawdzić czy ruchome elementy i osłona narzędzia roboczego nie są uszkodzone.

⚠ UWAGA Nie demontować osłony narzędzia roboczego. Praca ze zdemontowanymi elementami odpowiedzialnymi za bezpieczeństwo pracy jest absolutnie zabroniona.

Obracając tarczę upewnić się, czy układ napędowy nie jest zablokowany, oraz czy tarcza nie wchodzi w kontakt z jakimkolwiek elementem stołu. Sprawdzić czy tarcza jest sprawna (bez śladów pęknięć lub innych uszkodzeń) oraz czy nie jest poluzowana w uchwycie. W razie potrzeby dokręcić. Wspornik osłony górnej ustawić tak, by leżał dokładnie w płaszczyźnie wirowania piły tarczowej diamentowej. W razie potrzeby poluzować dwa mocujące go wkręty i prawidłowo ustawić wspornik po czym wkręty dokręcić. Oślone piły tarczowej (rys. A.2) ustawić tak, by dolne krawędzie osłony znalazły się kilka milimetrów powyżej lica ciętej płytki. Napelnić woda zbiornik wody chłodzącej. Patrz FOT. A. Po napełnieniu zasobnika lustro wody pokazuje maksymalny poziom.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

⚠ UWAGA Urządzenie podłączaj do gniazda z bolcem ochronnym, zabezpieczonym wyłącznikiem różnicowo prądowym, o prądzie zadziałania nie większym niż 30 mA.

Do włączania i wyłączania pilarki służy zespół włącznika, znajdujący się poniżej stolu pilarki (patrz fot. A). Do uruchamiania pilarki służy przycisk 1, do wyłączania przycisk 0. Osłonę piły tarczowej ustawić poziomo w stosunku do blatu stolu, ale tak, aby jej ruchoma część dolną krawędzią była lekko oparta na blacie.

9. Użytkowanie urządzenia

⚠ UWAGA Praca bez osłony jest niedozwolona! Nie przebywać w płaszczyźnie cięcia podczas pracy!

Montaż prowadnicy

Poluzować śruby zaciskowe (rys. G.18) a prowadnicę równoleglą (rys. G.13) ustawić na żądany wymiar. Skala umieszczona po obu stronach na powierzchni stołu roboczego (rys. G.2) ułatwia to zadanie. Zablokować śruby zaciskowe (rys. G.18). Po uruchomieniu urządzenia dosunąć płytkę do tarczy (nie uderzać o wirująca tarczę). W czasie cięcia płytkę dociskać niewielką siłą. Wartość jej tak dobieramy, by diamentowa tarcza tnąca tylko w niewielkim stopniu zmniejszała swą prędkość obrotową w stosunku do biegu jałowego. Prawą ręką prowadzić płytkę wzdłuż prowadnicy równoległej. Kciukami obu rąk popychać płytkę za jej krawędź. FOT. B. Uzupełniać systematycznie ubytk wody chłodzącej.

Fazowanie płytek pod kątem 45 stopni

Poluzować 2 śruby zaciskowe (rys. G.35) przechylić stół roboczy - na skali nastawnika kąta pochylenia stołu nastawić wartość 45 stopni jak pokazano to na FOT. C. Następnie obie śruby zaciskowe zakręcić. Zbliżyć prowadnicę równoleglą na ok 2 mm do tarczy tnącej. Zablokować śruby zaciskowe.

Położyć obrabianą płytkę licem do stołu. Sprawdzić czy tarcza nie będzie cięła lica płytki. W razie potrzeby powtórzyć czynności regulacyjne prowadnicy równoległej. Prawidłowe ułożenie rąk pokazano na FOT. C. Prawą ręką przesuwamy płytkę w stronę piły tarczowej, natomiast lewą utrzymujemy płytkę, na prowadnicy równoległej. W zależności od potrzeb na skali nastawnika kąta ustawiać inne wartości kątowe i odpowiednio obrabiać krawędzie płytek. Przed obróbką płytek które trafią na ścianę radzimy przeprowadzić kilka prób cięcia. Uwaga: w przypadku fazowania krawędzi cienkich płytek – pornimo prawidłowego ustawienia prowadnicy tarcza diamentowa będzie cięła lico płytki. Wtedy należy prowadzić rękami płytkę utrzymując ją nieco nad prowadnicą.

Ciecie płytek kwadratowych wzdłuż przekątnej

Maszyna do cięcia płytek może przecinać płytki kwadratowe wzdłuż przekątnej. Do tego celu należy wykorzystać pozycjoner do cięcia płytek wzdłuż przekątnej. Ustawić stół w pozycji “poziomo”, poluzować zaciski prowadnicy równoległej. Założyć pozycjoner opierając go o bok prowadnicy równoległej, wsunąć płytkę jak pokazano to na FOT. D. Zestawem złożonym z płytki pozycjonera i prowadnicy równoległej tak manewrować, by naroże płytki znalazło się przy wieńcu diamentowym piły. Na obu skalach stołu roboczego prowadnica równoległa musi pokazywać te same wartości. W przeciwnym razie cięcie nie zakończy się w przeciwległym narożu płytki. Opisaną operację można wykonywać tylko na małych płytkach.

10. Bieżące czynności obsługowe

UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed każdym uruchomieniem przecinarki weryfikować stan techniczny tarczy. Sprawdzić czy na powierzchni nie ma rys świadczących o pękaniu tarczy. Po zakończeniu pracy dokładnie oczyszcać i płukać komorę piły tarczowej, usuwać powstały szłam. Aby zdemontować osłonę dolną (rys. G.24) odkręcić dwie śruby (rys. G.26) wtedy uzyskamy łatwy dostęp do piły tarczowej. Z uwagi na obecność wody - czynnika silnie korozyjnego części stalowe zabezpiecíać przed korozją ogólnie znanymi metodami. Zawsze po zakończeniu pracy i opłukaniu maszyny wytrzeć ją do sucha. Regularnie smarować olejem maszynowym (np. WD-40) wszystkie ruchome części.

Zamocowanie, wymiana piły tarczowej

⚠ UWAGA Przed zakładaniem lub zdejmowaniem tarczy zawsze należy upewnić się, że urządzenie jest wyłączone!

W celu wymiany tarczy:

1. Wyjąć zbiornik wody chłodzącej

2. Zdemontować osłony (rys. G.7) i (rys. G.24)

3. Zablokować kluczem płaskim 8 wał silnika, (FOT. E) a kluczem 19 odkręcić nakrętkę dociskową (rys. G.23)

4. Zsunąć pierścień dociskowy, usunąć zużytą tarczę.

5. Montaż tarczy prowadzić w kolejności odwrotnej.

6. Po założeniu nowej tarczy zweryfikować stan techniczny maszyny, może wymagać regulacji wspornik osłony górnej. Sposób postępowania opisano w pkt. 6. Instrukcji Obsługi.

Każdorazowo wymianę tarczy wykorzystać do dokładnego oczyszczenia wanny oraz komory tarczy.

Przechowywanie

Gdy urządzenie nie jest użytkowane, przechowuj je w miejscu poza zasięgiem dzieci.

11. Części zamienne i akcesoria

Akcesoria dostępne w sprzedaży:

H1134 – tarcza diamentowa.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejemie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Kabel zasilający jest złepodłączony lub uszkodzony	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić kabel zasilający
	W gniazdku niema napięcia sieciowego	Sprawdzić napięcie w gniazdku, sprawdzić, czy nie zadziałał bezpiecznik.
	Zadziałał bezpiecznik termiczny silnika skutkiem jego przeciążenia	Odczekać kilka minut, aby silnik ochłodził się
	Uszkodzony włącznik	Przekazać urządzenie do serwisu.
	Silnik nie ma mocy, rusza z trudem Czuć zapach palonej izolacji	Przekazać urządzenie do serwisu.
Urządzenie rusza z trudem	Piła tarczowa wygięła się skutkiem niewłaściwego użytkowania	Wymienić piłę tarczową
	Kondensator rozruchowy jest uszkodzony	Przekazać urządzenie do serwisu.
	Uszkodzonełożysko w silniku	Przekazać urządzenie do serwisu.

13. Kompletacja urządzenia

1. Maszyna do cięcia płytek ceramicznych, 2. Prowadnica płytki, 3. Nóżki gumowe, 4. Pozycjoner do cięcia wzdłuż przekątne, 5. Diamentowa piła tarczowa, 6. Oślona bezpieczeństwa

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

DED7711 (Rys. G)

1	Silnik elektryczny kpl.	23	Nakrętka mocująca tarczę Prawa
2	Stół roboczy	24	Osłona zewnętrzna
3	Nakrętka	25	Podkładka
4	Podkładka	26	Śruba
5	Płytka osłonowa boczna	27	Zbiornik wody
6	Podkładka sprężysta	28	Wkręt
7	Osłona tarczy tnącej	29	Płytka mocująca wspornika
8	Wspornik osłony	30	Korpus
9	Śruba zaciskowa	31	Ramka włącznika
10	Nakrętka	32	Wkręt
11	Podkładka sprężysta	33	Włącznik
12	Wspornik prowadnicy (L)	34	Przewód zasilający z przelotką
13	Korpus prowadnicy	35	Pokrętło zaciskowe stołu
14	Wspornik prowadnicy (P)	36	Śruba
15	Zaślepka prowadnicy	37	Śruba
16	Śruba prowadnicy	38	Zacisk przewodu
17	Podkładka spec. Prowadnicy	39	Nakrętka M3
18	Nakrętka zacisk. Prowadnicy	40	Osłona tylna
19	Osłona wewnętrzna	41	Śruba
20	Pierścień oporowy	42	Nożki gumowe kpl 4 szt.
21	Tarcza diamentowa	43	Prowadnica kpl.
22	Pierścień dociskowy		Opakowanie jednostkowe kartonowe

Karta gwarancyjna

na

[Przecinarka do płytek ceramicznych]

Nr katalogowy: DED7711 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Przecinarka do płytek ceramicznych	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8. 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu
2. Předložení vyplněného záručního listu pro výrobek a doložení okolností

7. Pripojenie k sieti

(tykajúce są domácností)

Model	DED7711
Silnik ekektryczny	Jednofazowy
Napięcie [V]	230
Częstotliwość [Hz]	50
Moc znamionowa [W]	450
Prędkość obrotowa [min ^-1 ]	2950
Masa [kg]	11
Pojemoność zbiornika wody [L]	1,5
Srednica piły tarczowej diamentowej [mm]	180
Minimalna szerokość wieńca diam. [mm]	2,2
Srednica otowru tarczy [mm]	22,2
Klasa ochrony	IP20
Max. Grubość cięcia materiału [mm]	35
Wymiary stołu roboczego [mm]	386x397
Emisja hałasu:
Poziom ciśnienia dźwięku L_dA [dB (A)]	91,8
Niepewność pomiaru K_pA [dB (A)]	3
Poziom ciśnienia dźwięku L_wA [dB (A)]	104,8
Niepewność pomiaru K_wA [dB (A)]	3
Max. Grubość ciętego materiału [mm]	25
