DED8712 - Piła DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Piła łańcuchowa spalinowa
Model	DED8712
Masa	5,2 kg
Pojemność zbiornika paliwa	0,59 l
Pojemność zbiornika oleju	0,25 l
Długość cięcia	44,5 cm
Maksymalna prędkość łańcucha	21,6 m/s
Długość prowadnicy	45,5 cm (18")
Podziałka łańcucha	8,255 mm (0,325")
Szerokość rowka prowadnicy	1,47 mm (0,058")
Pojemność skokowa	54,6 cm³
Moc silnika	2,1 kW (2,8 KM)
Prędkość obrotowa biegu jałowego	2.700–3.300 min⁻¹
Maksymalna prędkość obrotowa	11.500 min⁻¹
Typ łańcucha	18" JL8-5x72
Typ prowadnicy	18" BE18-72-5810P
Poziom ciśnienia akustycznego (LPA)	101,9 dB(A)
Poziom mocy akustycznej (LWA)	112,5 dB(A)
Poziom wibracji (tylny uchwyt)	9,136 m/s²
Napinanie łańcucha	Bez narzędziowa regulacja
Smarowanie łańcucha	Automatyczne, regulowane
Hamulec bezpieczeństwa	Osłona dłoni (hamulec przeciwodrzutowy)
Świeca zapłonowa	Standardowa, odstęp elektrod 0,65 mm
Gaźnik	Ustawiony fabrycznie, regulowany śrubą nastawczą

Często zadawane pytania - DED8712 DEDRA

Jak uruchomić piłę łańcuchową DED8712?

Naciśnij pompkę paliwa 5-8 razy (przy zimnym silniku), ustaw przełącznik w pozycji ON, pociągnij za ssanie, naciśnij pompkę paliwa ponownie 8-10 razy, a następnie energicznie pociągnij za uchwyt rozrusznika. Upewnij się, że łańcuch jest wolny i obie stopy mają stabilne oparcie.

Jaki olej jest zalecany do smarowania łańcucha?

Używaj wyłącznie biodegradowalnego oleju do łańcuchów lub specjalnego oleju do pił łańcuchowych, np. DEDRA DEGL02. Nie używaj zużytego oleju ani innych środków smarnych.

Jak prawidłowo napiąć łańcuch piły?

Poluzuj blokadę napinania łańcucha (obróć w lewo), a następnie obróć pokrętło napinania w prawo, aby napiąć. Łańcuch powinien unosić się na środku prowadnicy na 3-4 mm, nie wypadając z rowka. Dokręć ponownie blokadę.

Dlaczego silnik zatrzymuje się po krótkim czasie pracy?

Możliwe przyczyny: zatkane otwory wentylacyjne, zbyt duże napięcie łańcucha, uszkodzona świeca zapłonowa lub brak paliwa. Sprawdź filtr powietrza, napięcie łańcucha i poziom paliwa.

Jak sprawdzić smarowanie łańcucha?

Trzymaj piłę z prowadnicą skierowaną ukośnie w dół nad czystą powierzchnią (np. deską) i uruchom ją na minutę. Widoczne ślady oleju wskazują na prawidłowe smarowanie.

Jak naostrzyć łańcuch piły?

Łańcuch należy wymienić, gdy długość krawędzi tnącej wynosi 4 mm. Ostrzenie jest skomplikowane – skontaktuj się z serwisem, aby zachować prawidłowe kąty i ograniczniki głębokości.

Co zrobić w przypadku odbicia (kickback)?

Hamulec bezpieczeństwa zatrzymuje łańcuch automatycznie. Zawsze trzymaj piłę obiema rękami, unikaj kontaktu z czubkiem prowadnicy i nie pracuj powyżej wysokości ramion.

Jak wyczyścić piłę łańcuchową?

Zdejmij osłonę łańcucha i wyczyść prowadnicę, łańcuch oraz koło zębate sprężonym powietrzem. Nie używaj agresywnych rozpuszczalników. Po czyszczeniu poluzuj napięcie łańcucha.

Jaka gwarancja obowiązuje dla DED8712?

Piła ma 24 miesiące gwarancji od daty zakupu. Łańcuch, prowadnica i osłona są wyłączone z gwarancji. Naprawy są wykonywane w ciągu 14 dni roboczych od zgłoszenia reklamacji.

Czy mogę ciąć metal piłą?

Nie, piła łańcuchowa jest przeznaczona wyłącznie do cięcia drewna i przedmiotów drewnianych. Obróbka metali może prowadzić do poważnych wypadków i uszkodzenia urządzenia.

INSTRUKCJA OBSŁUGI DED8712 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija iericém izgatavotiem péc: / Útmutató a után gyártott készülékekhez: / Mode d'emploi pour les appareils fabriqués après: / Manual de Instrucciones para las máquinas fabricadas después de: / Manualul de utilizare pentru aparate fabricate după: / Gebruiksaanwijzing voor apparaten geproduceerd na: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.10.2020

PL Pilarka spalinowa łańcuchowa Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


F

E

G
H

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obsługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek

12. Kompletacja urządzenia

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

14. Wykaz części do rysunku złożeniowego

15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne warunki bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może by przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

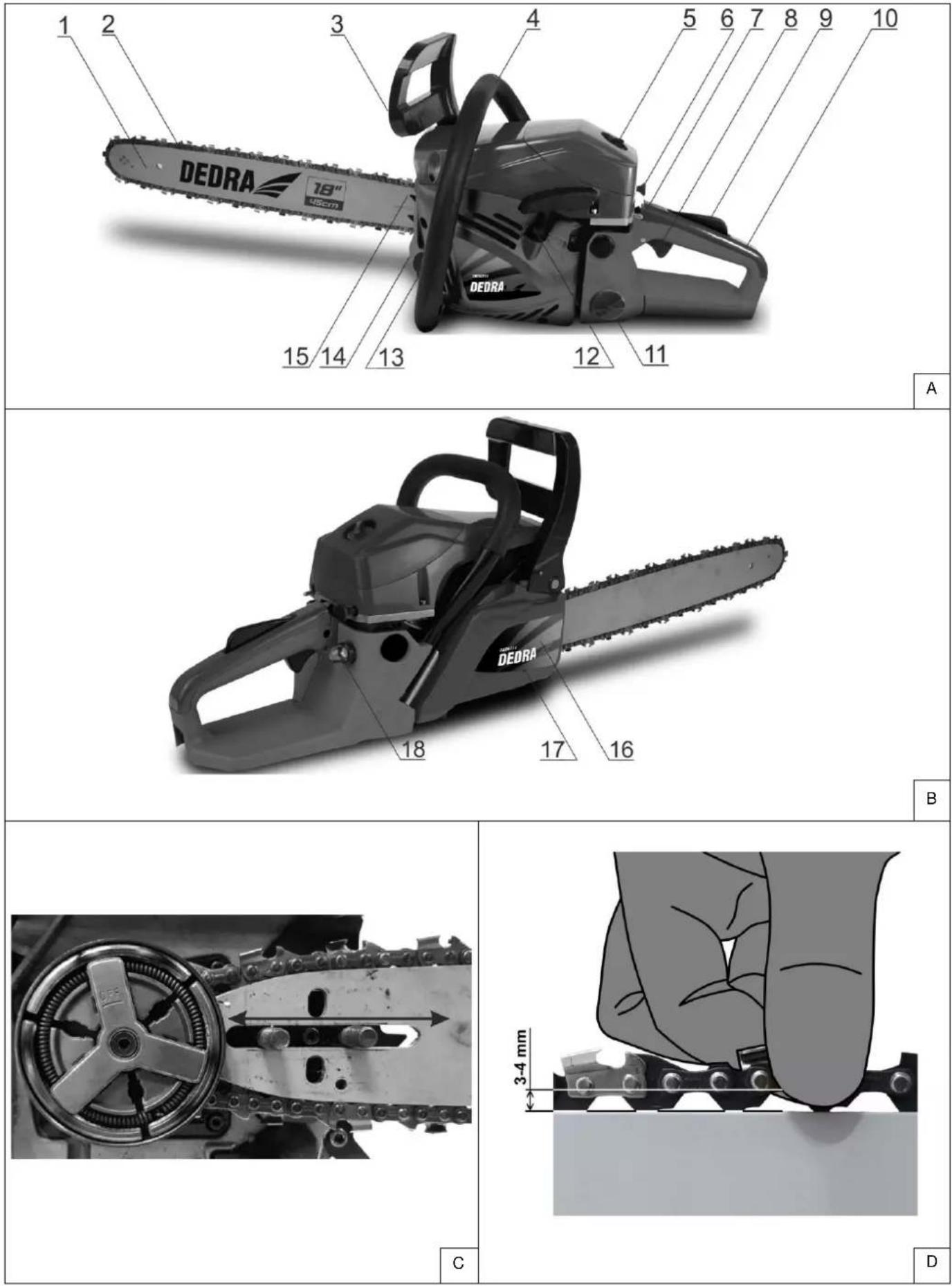

Rys. A i B: 1 – prowadnica, 2 – łańcuch, 3 – dźwignia hamulca/przednia ośłona dłoni, 4 – rękojeść przednia, 5 – pokrętło filtra powietrza, 6 – dźwignia ssania, 7 – włącznik, 8 – spust przepustnicy, 9 – blokada spustu przepustnicy, 10 – rękojeść główna, 11 – korek wlewu paliwa, 12 – starter, 13 – korek wlewu oleju, 14 – chwytacz łańcucha, 15 – zderzak oporowy zębaty, 16 – śruby montażowe prowadnicy, 17 – śruba napinacza łańcucha, 18 – pompka oleju.

3. Przeznaczenie urządzenia

Pilarka służy wyłącznie do piłowania drewna i przedmiotów z drewna. Pilarka nadaje się szczególnie do piłowania drewna opałowego lub do przydomowych prac związanych z cięciem drewna. Sposób postępowania szczegółowo opisano w dalszej części instrukcji.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Nie wolno ciąc materiałów innych, niż wymienionych w punkcie Przeznaczenie urządzenia.

Ze względu na konieczną znajomość podstawowych zasad bezpieczeństwa pracy pilarką wyznaczone do takich prac osoby powinny być przeszkolone z zakresu użytkowania tych maszyn zgodnie z wymaganiami dotyczącymi użytkowania tych maszyn w zakresie rozpoczynania pracy pilarką, stosowania środków ochrony indywidualnej, uruchamiania pilarki, rodzaju stosowanego paliwa i olejów do pilarki, pracy pilarką łańcuchową podczas przecinania elementów drewnianych. Ze względu na potencjalne zagrożenia praca przenośną pilarką łańcuchową powinna odbywać się w sąsiedztwie osoby, która mogłaby udzielić pierwszej pomocy. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

1. Dane techniczne

Model urządzenia	DED8712
Masa urządzenia [kg]	5,2
Pojemność zbiornika paliwa [L]	0,59
Pojemność zbiornika oleju [L]	0,25
Długość cięcia [cm]	44,5
Maksymalna prędkość łańcucha [m/s]	21,6
Długość prowadnicy [cm / cale]	455 / 18
Podziałka łańcucha [mm / cale]	8,255 / 0,325
Grubość prowadnicy [mm / cale]	1,47 / 0,058
Ilość zębów i podziałka TPI	7T x 8,255
Pojemność silnika [cm3]	54,6
Moc silnika [kW / KM]	2,1 / 2,8
Prędkość obrotowa wrzeciona [min-1]	2700~3300
Prędkość nominalna max. [min-1]	11500
Rodzaj łańcucha	18" JL8-5x72
Prowadnica	18" BE18-72-5810P
Poziom drgań mierzony na rękojeści	9,136
Niepewność pomiaru K_D	1,5
Emisja hałasu:
Poziom ciśnienia dźwięku L_PA	101,9
Poziom mocy dźwięku L_WA	112,5
Niepewność pomiarowa K_LPA , K_LWA	3
Deklarowany poziom L_wa	113

Informacja na temat drgań i hałasu

Wartość łączona drgań a h oraz niepewność pomiaru określono zgodnie z normą EN ISO 11681-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN ISO 11681-1, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim.

Podany powyżej poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności opisane w tym rozdziale należy przeprowadzać przy wyłączonej pilarce.

Włączanie pilarki możliwe jest dopiero, gdy jest ona całkowicie zmontowana, ustawione jest napięcie łańcucha i olej do smarowania łańcucha znajduje się w zbiorniku.

Podczas montowania, regulowania i sprawdzania pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby ń.

Montaż prowadnicy i łańcucha

Zdjąć osłonę koła zębatego poprzez odkręcenie śrub montażowych prowadnicy (rys. B, 16). Upewnić się, że otwór olejowy w prowadnicy służący do smarowania łańcucha nie jest zatkany ani zanieczyszczony.

Sprawdzić łańcuch pod kątem uszkodzeń – czy ogniwa nie są pęknięte, czy nity nie są zerwane. Nie wolno montować onego łańcucha.

Prowadnicę i łańcuch zamontować tak, jak pokazano na rysunku C. W pierwszej kolejności należy założyć łańcuch na koło zębate. Następnie na dwie śruby nałożyć prowadnicę w taki sposób, aby obie śruby znalazły się w owalnym otworze w prowadnicy. Przesunąć prowadnicę w kierunku koła zębatego. Nałożyć łańcuch na prowadnicę tak, aby jego dolna część znalazła się w rowkach prowadnicy. Zwrócić uwagę na prawidłowy kierunek zamontowania łańcucha – ostre krawędzie zębów tnących muszą być skierowane zgodnie z kierunkiem obrotu łańcucha. Upewnić się, że prowadnica jest prawidłowo dociśnięta do korpusu pilarki, a łańcuch jest prawidłowo osadzony w napędowym kole zębatym oraz w rowkach prowadnicy. Założyć osłonę koła zębatego. Wstępnie naciągnąć łańcuch poprzez dokręcenie śrub montażowych. Upewnić się, że osłona przylega do obudowy pilarki wzdłuż wszystkich krawędzi styku, nigdzie nie odstaje ani nie jest napężona.

Napinanie łańcucha pilarki

Łańcuch ulega wydłużaniu podczas używania, należy systematycznie sprawdzać jego napięcle.

W przypadku pierwszego użycia nowego łańcucha, należy pamiętać o tym, że wymaga on pewnego czasu na dotarcie, dlatego też znacznie częściej należy sprawdzać jego napięcie. Szczególnie istotne jest sprawdzanie napięcia nowego łańcucha co około 5-10 minut pracy.

Aby napiąć łańcuch, należy połuzować śruby montażowe (rys. B, 16). Śrubę regulacyjną napinacza łańcucha (rys. B, 17) obracać w prawo, aby mocniej napiąć łańcuch, lub w lewo, aby zmniejszyć jego napięcie. Następnie dokręcić do oporu śruby montażowe. Prawidłowo napięty łańcuch nie zwisa wzdłuż dolnej krawędzi prowadnicy i daje się delikatnym ruchem odsunąć od prowadnicy w środku jej długości na 3-4 mm, przy czym łańcuch nie może wypadać z rowków prowadnicy (rys. D). Po puszczeniu łańcuch wraca na swoje miejsce w rowkach prowadnicy. W razie konieczności dokonać poprawek, powtarzając powyższe czynności.

Napełnianie paliwem zbiornika

Silnik piłarki łancuchowej pracuje na paliwe bezołowowym, mieszance benzyny i oleju do silników dwusowowych w proporcji 25:1. Aby przygotować mieszankę należy odmierzyć odpowiednią ilość benzyny i oleju. Do czystego kanistra włać niewielką ilość benzyny, a następnie cały olej i dokładnie wymieszać. Następnie dodać resztę benzyny i mieszać przynajmniej 1 minutę, do dokładnego wymieszania obu składników.

Odkręcić korek zbiornika paliwa (rys. A, 11) i włać przygotowaną mieszankę, napełniając zbiornik do ok. 80%. Zbiornik mieści ok. 0,6 l paliwa.

Nie stosować samej benzyny.

Może to spowodować uszkodzenie silnika i innych części pilarki. Nie stosować oleju do silników czterosuwowych.

Może to spowodować zalanie świecy, zablokowanie wylotu spalin, zatarcie pierścieni tłoka i inne uszkodzenia.

Smarowanie łańcucha

Praca pilarką bez oleju smarującego łańcuch jest zabroniona.

Grozi to pęknięciem łańcucha, co może przyczynić się do poważnych obrażeń lub śmierci operatora.

Jako środków do smarowania łańcucha należy używać tylko olejów przeznaczonych do pilarek łańcuchowych (np. olej Dedra DEGL02). Zabronione jest stosowanie przepalonych olejów silnikowych lub innych, nieprzeznaczonych do tego celu środków smarnych. Dobór odpowiedniego oleju wydłuża żywotność łańcucha i prowadnicy pilarki.

W celu uzupełnienia oleju do smarowania łańcucha, odkręcić korek zbiornika na olej (rys. A, 13) i nalać go do środka. Jednorazowo do zbiornika mieści się 200 ml oleju. Jeśli olej się rozleje na obudowę pilarki, należy wytrzeć do sucha bawełnianą szmatką.

Podczas uzupełniania poziomu oleju należy zwrócić uwagę, aby do zbiornika nie dostały się żadne nieczystości, gdyż może to spowodować nieprawidłowe smarowanie łańcucha lub uszkodzenie elementów pilarki takich jak pompa oleju.

Montaż osłony koła łańcuchowego

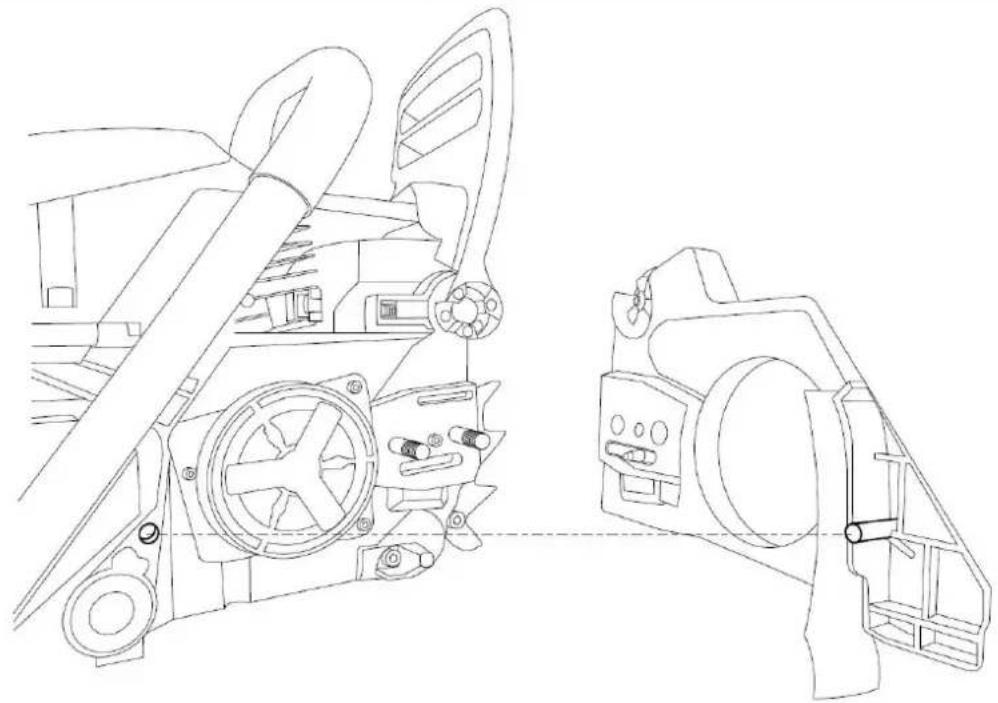

Podczas montażu osłony,( Rys.1) należy zwrócić szczególnie uwagę aby pin ustalający znajdujący się w osłonie ,poprawnie spasować z otworem znajdującym się metalowym korpusie urządzenia.

! UWAGA

Brak poprawnego spasowania powyższych elementów powoduje tarcie pierścienia o hamulec pilarki, co w doprowadzić do uszkodzenia pierścienia.

konsekwencji może doprowadzić do uszkodzenia pierścienia.

7. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia należy bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

W przypadku uruchamiania na zimnym silniku wcisnąć 5-8 razy przyciski pompki paliwa (Rys. B. 18).

Przed włączeniem urządzenia upewnić się, że operator i urządzenie mają stabilne oparcie na podłożu, lewa dłoń operatora znajduje się na przedniej rękijeści (rys. A, 4), a prawa stopa dociska do podłoża platformę znajdująca się pod tylną rękijeścią (rys. A, 10). Upewnić się, że w pobliżu nie znajdują się inne osoby lub zwierzęta, które mogłyby w niekontrolowany sposób znaleźć się w zasięgu pracy pilarki. Upewnić się, że łańcuch pilarki do niczego nie dotyka w momencie uruchamiania. W celu włączenia urządzenia należy przesunąć dźwignię hamulca (rys. A, 3) w kierunku przedniego uchwytu (rys. A, 4). Ustawić włącznik (rys. A, 7) w pozycji ON. Zamknąć poprzez pociągnięcie cięgna zawór ssania (rys. A, 6). Następnie energicznym ruchem pociągnąć rękijeść startera (rys. A, 12).. Jeżeli silnik nie uruchomi się, pociągnąć rękijeść startera ponownie, aż do uruchomienia silnika. Urządzenie będzie działać na biegu jałowym, tj. łańcuch nie powinien się obracać. łańcuch zacznie obracać się dopiero po wciśnięciu dźwigni przepustnicy (rys. A, 8). Dźwignia przepustnicy jest zabezpieczona przed przypadkowym uruchomieniem, aby zadaiała konieczne jest wciśnięcie przycisku blokady (rys. A, 9). Naciśnięcie dźwigni przepustnicy (rys. A, 8) spowoduje zamknięcie ssania.

! UWAGA

Jeżeli łańcuch obraca się bez wciśniętej dźwigni przepustnicy, należy bez względunie wyłączyć urządzenie, usterki i dopiero po usunięclu usterki kontynuować pracę.

ustalić przyczynę

W celu wyłączenia pilarki należy zwolnić dźwignię przepustnicy (rys. A, 8), a następnie ustawić przełącznik (rys. A, 6) w pozycji OFF.

8. Użytkowanie urządzenia

! UWAGA

Przed przystąpieniem do pracy pilarką, niezbędne jest wykonanie dodatkowych czynności, takich jak

sprawdzenie działania hamulca bezpieczeństwa i hamulca bezwładnościowego oraz smarowanie łańcucha. Zabronione jest użytkowanie niesprawnego urządzenia.

Sprawdzenie działania hamulca bezpieczeństwa

Po włączeniu pilarki obrócić lewą dłoń na przednim uchwycie (rys. A, 4) tak, aby wierzchem dłoni lub nadgarstkiem popchnąć dźwignię hamulca (rys. A, 3) do przodu. Silnik pilarki powinien się natychmiast wyłączyć, a łańcuch zatrzymać.

Sprawdzenie działania hamulca bezwładnościowego

Puścić dźwignię przepustnicypilarki (rys. A, 8) i sprawdzić, czy łańcuch zatrzymuje się i przestaje obracać. Jeśli po zwolnieniu włącznika widoczny jest wyrażny posuw bezwładnościowy łańcucha, praca pilarką jest zabroniona.

Sprawdzenie smarowania łańcucha

Trzymając pilarkę prowadnicą pochylona w dół pod kątem 45° nad jasną, równą powierzchnią (np. deska) pozwolić urządzeniu pracować przez minutę. Jeśli na powierzchni pojawi się wyrażna linia oleju wyrzucanego przez łańcuch na końcu prowadnicy, oznacza lo, że smarowanie łańcucha jest prawidłowe.

W przypadku stwierdzenia nieprawidłowego smarowania, praca urządzeniem jest zabroniona. Należy sprawdzić czy otwór olejowy prowadnicy nie jest zapchany. Sprawdzić prowadnicę (rowek prowadzący łańcuch) pod kątem zanieczyszczeń. Jeśli te czynności nie przyniosą pożądanego efektu, urządzenie należy przekazać do naprawy.

Praca pilarką łańcuchową

! UWAGA

Podczas pracy pilarką należy bezwzględnie przestrzegać wszystkich zasad bezpieczeństwa i zaleceń opisanych weczeństwa.

Nie wolno ciąć pilarką drewna leżącego bezpośrednio na ziemi, betonie lub innym podłożu. Zetknięcie się łańcucha z ziemią lub innym podłożem może być nie tylko niebezpieczne, ale skraca również żywotność łańcucha i prowadnicy.

Ścinanie drzewa - przygotowanie

Ścinanie drzewa nie może być przeprowadzane w sposób, który stwarza zagrożenie dla osób, mienia oraz linii energetycznych lub telekomunikacyjnych itp. Osoby w otoczeniu operatora powinny znajdować się w odległości co najmniej 2,5 wysokości (długości) ścinanego drzewa. Jeśli zdarzy się, że ścinane drzewo wejdzie w kontakt z linią energetyczną, telekomunikacyjną itp., należy natychmiast powiadomić operatora danej sieci.

Jeśli ścinane drzewo znajduje się na pochyłym terenie, operator pilarki powinien znajdować się po górnej stronie wzniesienia, jako że ścinane drzewo ma tendencję do spadania/zsuwania się w dół zbocza.

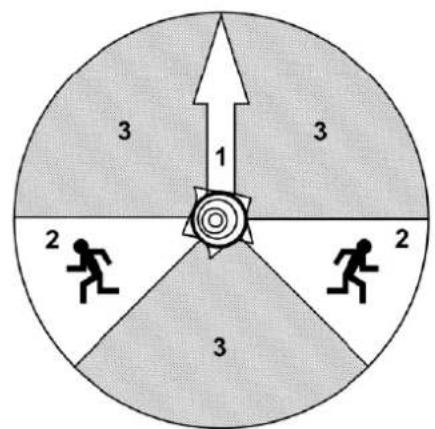

Przed przystąpieniem do ścinania drzewa należy określić przewidywany kierunek obalania drzewa (rys. E, 1). Należy wziąć pod uwagę takie czynniki, jak naturalne pochylenie drzewa, położenie cięższych konarów i gałęzji, kierunek wiatru itp. Zaplanować i oczyścić z przeszkód drogi ewakuacyjne (rys. E, 2) przed przystąpieniem do operacji ścinania. Prawidłowe drogi ewakuacyjne powinny odchodzić od kierunku obalania pod kątem około 135°. Unikać stref zagrożenia (rys. E, 3).

Ze ścinanego drzewa usunąć zanieczyszczenia, kamienie, lużną korę, gwoździe, druty, zszywki itp. Strefę operacji wokół drzewa oczyścić z podszytu.

Ścinanie drzewa – rzaz podcinający

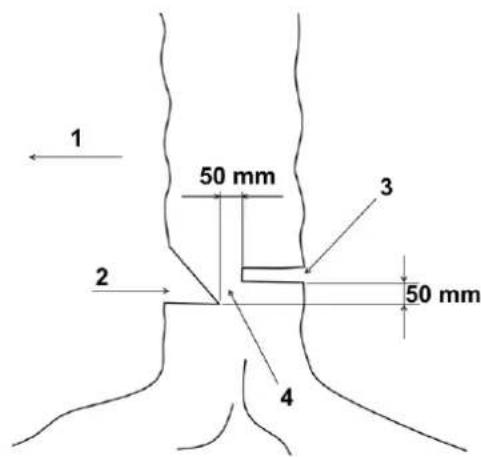

Pierwsze nacięcie, czyli rzaz podcinający (rys. F, 2) należy wykonać od strony, w którą przewidziany został kierunek obalania (rys. F, 1 oraz rys. E, 1) do głębokości 1/3 średnicy pnia drzewa, prostopadle do kierunku obalania. Aby zminimalizować ryzyko zakleszczenia się pilarki w drzewie, najpierw wykonać dolne nacięcie poziome, a następnie górne pod kątem 45°. Usunąć wycięty fragment drzewa z rzazu podcinającego.

Ścinanie drzewa – rzaz ścinający

Drugie cięcie, czyli rzaz ścinający (rys. F, 3) należy wykonać od strony przeciwnej do kierunku obalania drzewa. Należy zachować odległość co najmniej 50 mm powyżej dolnej krawędzi rzazu podcinającego, starając się ciąć poziomo. Pozostawić niedopił (rys. F, 4) o szerokości około 50 mm. Niedopił (lub zawiasa) to pas nieprzeciętego drewna w drzewie, umożliwiający nadanie właściwego kierunku obalania, zapobiegający obróceniu się drzewa podczas obalania i jego upadkowi w innym niż przewidziany kierunek. Zostanie on rozerwany podczas obalania siłą ciężaru obalanego drzewa.

Jeśli występuje ryzyko, że drzewo zacznie się obalać w innym niż przewidziany kierunek, odbije i zakleszczy pilarkę w razie ścinającym, należy natychmiast przerwać wykonywanie rzazu ścinającego, użyć klinów (drewnianych, plastikowych lub aluminiowych), aby poszerzyć rzaz ścinający i obalić drzewo w pożądanym kierunku.

Kiedy rzaz ścinający będzie zbliżał się do niedopłu, drzewo zacznie się przechyląć i obalać. Należy wtedy usunąć pilarkę z rzazu ścinającego, wyłączyć silnik, odłożyć pilarkę i oddalić się drogą ewakuacyjną. Należy uważać na górne gałęzie i konary drzewa, które mogą spadać. Patrzeć pod nogi.

Okrzesywanie

Okrzesywanie to usuwanie gałęzi ze ściętego, leżącego na ziemi drzewa. Podczas okrzesywania należy pozostawić grubsze dolne gałęzie, aby zapewnić w ten sposób podparcie drzewa na ziemi. Okrzesywanie należy rozpocząć od podstawy ściętego drzewa, kierując się w stronę wierzchołka. Okrzesywać gałęzie pojedynczo, małe gałęzie usuwając jednym cięciem. Gałęzie napreżone okrzesywać od strony naprężeń rozciągających, aby uniknąć zakleszczenia pilarki. Należy zachować ostrożność podczas cięcia gałęzi naprężonych, ponieważ mogą odkoczyć w nieprzewidzianym kierunku i uderzyć operatora, powodując obrażenia.

Przerzynanie drzewa

Przerzynanie (lub przerzynka) polega na poprzecznym przecinaniu ściętego i okrzesanego uprzednio drzewa na krótsze kłody, w celu pozyskania pożadanego sortymentu. Podczas przerzynania operator musi stać na ziemi pewnie, równo rozkładając ciężar ciała na obydwie nogi, przenosząc ciężar urządzenia na przerzynany pień. O ile to możliwe, pien w miejscu przerzynania powinien być uniesiony, podpierając się na grubszych gałęziach, kozłach, podporach lub naturalnych nierównościach terenu.

Jeżeli pień jest podparty w miejscu przerzynania, należy wykonać cięcie przerzynające z góry, unikając zagłębienia się prowadnicy i łańcucha w ziemi. W tej sytuacji końcowe docięcie powinien wykonać wykwalifikowany pilarz.

Jeżeli pień jest podparty z jednego końca (rys. G, 3), a przerzynana końcówka zquisa swobodnie, należy rozpocząć cięcie przerzynające od dołu, do 1/3 średnicy pnia (rys. G, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od góry (rys. G, 2) od strony naprężeń rozciągających.

Jeżeli pień jest podparty z obydwu stron cięcia przerzynającego (rys. H, 3), należy rozpocząć cięcie przerzynające od góry, do 1/3 średnicy pnia (rys. H, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od dołu (rys. H, 2) od strony naprężeń rozciągających.

Jeżeli przerzynany pień znajduje się na pochyłym zboczu, operator musi stać na wyższej części zbocza, żeby uniknąć obrażeń, gdyż odcinane klody mają tendencję do staczania się w dół zbocza.

Podczas końcowej fazy przerzynania „na wylot”, w celu zachowania pełnej kontroli nad pilarką, operator powinien ograniczyć do zera nacisk na pilarkę, tak, aby urządzenie działało na przerzynany pień tylko własnym ciężarem. Nie wolno jednak poluźniać palców na uchwytach pilarki, aby zachować pełną kontrolę nad urządzeniem.

Po skończonym cięciu przerzynającym należy zwolnić włącznik pilarki (rys. A, 2) i dać się zatrzymać łańcuchowi, zanim zacznie się dalsze ruchy urządzeniem. Podczas przechodzenia od drzewa do drzewa, pilarka musi być wyłączona.

9. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe należy przeprowadzać przy wyjętej z gniazdka wtyczce. Podczas czynności

obstugowych pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć skaleczeń.

Sprawdzanie stanu napięcia łańcucha

Należy pamiętać, że łańcuch pilarki podczas pracy rozgrzewa się i rozciąga. Podczas przerw w pracy kontrolować napięcie łańcucha, korygując je odpowiednio, jak opisano to w rozdziale „Przygotowanie do pracy”. Po zakończonej pracy należy zmniejszyć napięcie łańcucha, żeby stygnąc i skracając się, nie zakleszczył się w prowadnicy.

Sprawdzanie i uzupełnianie oleju

Regularnie sprawdzać poziom oleju smarującego łańcuch, nie dopuścić do pracy pilarki bez środka smarnego. Przy każdym uzupełnieniu poziomu oleju sprawdzać napięcie łańcucha.

Sprawdzanie stanu prowadnicy i łańcucha

Okresowo (nie rzadziej niż co 5 godzin pracy) sprawdzać stan łańcucha i prowadnicy. Demontaż prowadzić w odwrotnej kolejności, niż opisano to dla montażu w rozdziale „Przygotowanie do pracy”. Czyścić rowki prowadzące łańcuch i otwór olejowy w prowadnicy (rys. C, 1). Aby uniknąć nadmiernego zużycia prowadnicy, należy ją regularnie obracać (w przypadku intensywnej eksploatacji pilarki codziennie, w innym przypadku przy każdym ostrzeniu lub wymianie łańcucha), przekręcając napinacz łańcucha (rys. B, 17) na jej drugą stronę, a prowadnię obracając z góry na dół. Sprawdzać stan rowków prowadnicy:

przyłożyć liniał krawędziowy do boku, jeśli widoczna jest szczelina spowodowana wywinięciem krawędzi rowków prowadnicy na zewnątrz, należy wymienić prowadnicę na nową lub przekazać do serwisu w celu regeneracji. Sprawdzać stan koła zębatego na końcu prowadnicy, w razie potrzeby smarować wazeliną techniczną, podając ją do otworu smarowania końcówki prowadnicy (rys. A, 18). Sprawdzać łańcuch pod kątem pęknięć ogniw, poluzowanych nitów. Nie używać łańcucha, który ma pęknięte ogniwa, poluzowane nity lub którego łączenia są sztywne.

Ostrzenie łańcucha

⚠ UWAGA łańcuch uznaje się za zużyty, jeśli zęby tnące mają długość 4 mm. Niedozwolone jest używanie zużytego łańcucha, należy bezwzględnie go wymienić na nowy.

Łańcuchowi należy poświęcać szczególną uwagę, jako narzędziu roboczemu pilarki. Jego ostrość wpływa na jakość i szybkość procesu cięcia, stępiony tańcuch znacznie utrudnia pracę urządzeniem, przyczynia się do szybszego zużycia prowadnicy i pilarki.

Ostrzenie łańcucha jest skomplikowanym procesem, niedoświadczony użytkownik pilarki powinien powierzyć ostrzenie wykwalifikowanemu serwisowi. W przeciwnym razie może dojść do niezachowania właściwych kątów i odległości zębów tnących względem ogranicznika zagłębienia, co może prowadzić do zwiększenia ryzyka wystąpienia zjawiska odrzutu, a co za tym idzie do wypadku przy pracy, poważnych obrażeń i śmierci operatora.

Regulacja gaźnika

Gażnik ustawiony jest fabrycznie, może jednak wymagać regulacji w związku ze zmianą warunkow pracy. Porkętło regulacji gaźnika znajduje się w otworze powyżej rękiości rozruchu ręcznego (na obudowie oznakowane wielką literą T). W celu gerulacji gaźnika należy, przy założonej prowadnicy i napiętym łańcuchu, przekręcić śrubę za pomocą wkrętaka typu PH. Należy uruchomić silnik na biegu jałowym i pozwolić na rozgrzanie się przez kilka minut. Następnie wykonać cięcie testowe, wyregulować śrubą do najlepszej mocy tnącej, powtórzyć próbę cięcia.

Czyszczenie i wymiana świecy zapłonowej

Do odkręcenia świecy zapłonowej należy stosować standardowy klucz do świecie. Do czyszczenia świecy zapłonowej należy stosować szczotkę drucianą. Przy montażu bądź wymianie świecy należy ustawić odległość miedzy elektrodami na ok. 0,65 mm.

Inne czynności obsługowe

Okresowo sprawdzać stan koła zębatego, które napędza łańcuch (rys. B, 16), w przypadku stwierdzenia uszkodzenia, przekazać urządzenie do serwisu w celu wymiany.

Utrzymywać urządzenie w czystości, nie przechowywać zabrudzonego urządzenia. Nie czyścić przy pomocy detergentów na bazie wody, nie używać do czyszczenia agresywnych rozpuszczalników. Wióry usuwać sprężonym powietrzem, zdejmując osłone koła zębatego (rys. A, 13) oraz prowadnicę i łańcuch. Przed przeniesieniem w miejsce przechowywania zmniejszyć napięcie łańcucha, na prowadnicę założyć osłone.

Przechowywać poza zasięgiem dzieci, w suchym miejscu, nie wystawiać na działanie czynników atmosferycznych (deszcz, śnieg, promienie UV). Nie przechowywać pilarki z bio-olejem smarującym, z którego wytracają się żywice, gdyż może to prowadzić do uszkodzenia pompy oleju. Nie przechowywać pilarki bez oczyszczenia łańcucha i prowadnicy, jeżeli do smarowania był użyty roślinny olej do smarowania łańcuchów, gdyż prowadzi to do utlenienia się łańcucha, jego zeszytnwienia i uszkodzenia łańcucha oraz prowadnicy.

10. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu centralnego Dedra Exim. Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Brak paliwa	Sprawdzić stan paliwa. Uzupełnić.
Urządzenie nie działa	Uszkodzony włącznik	Wymienić włącznik na nowy – przekazać urządzenie do serwisu
Urządzenie nie działa	Niesprawna świeca	Wymienić świecę
Urządzenie nie działa	Hamulec bezpieczeństwa jest zablokowany	Odblokować dźwignię hamulca (patrz: rozdział „Przygotowanie do pracy”)
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Przedmuchać sprężonym powietrzem
Urządzenie rusza z trudem, przestaje po chwili działać	Zbyt mocne napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”)
Efektywność pracy bardzo mała	Zużyty łańcuch	Przekazać łańcuch do ostrzenia lub wymienić na nowy
Efektywność pracy bardzo mała	Zbyt słabe napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”)

Nieprawidłowe smarowanie	Brak oleju w zbiorniku	Sprawdzić stan oleju w zbiorniku, uzupełnić
Nieprawidłowe smarowanie	Zapchane otwór olejowy i rowki prowadnicy	Oczyścić otwór olejowy i rowki prowadnicy
Nieprawidłowe smarowanie	Uszkodzona pompa olejowa	Przekazać urządzenie do serwisu

12. Kompletacja urządzenia

Kompletacja: pilarka komplet – 1 szt.

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego (rys. J)

A-1	Wkręt	F-13	Sprężyna spustu
A-2	płytka uszczelniająca	F-14	spust przepustnicy
A-3	korek zbiornika oleju	F-15	Rura powrotna
A-4	podkładka korka zbiornika oleju	F-16	Podstawa gumowej tuleł amortyzatora
A-5	Wskaźnik poziomu paliwa	F-17	Śruba specjalna
A-6	Śruba	F-18	Amortyzująca gumowa osłona podstawy (duża)
A-7	Skrzynia korbowa część lewa	F-19	Popychacz przepustnicy
A-8	Ssak	F-20	Przycisk spustu
A-9	Obejma pierścieniowa do przewodu podciśnienia	F-21	Zwalniacz włącznika
A-10	Ramię	G-1	Śruba z łbem sześciokątnym
A-11	Przewód podciśnienia	G-2	Cewka zapłonowa
A-12	Łożysko kulkowe	G-3	Osłona iskrownika
A-13	Uszczelka obudowy	G-4	Świeca zapłonowa
A-14	Uszczelka olejowa lewej części obudowy	G-5	Wyłącznik
A-15	Gumowa osłona amortyzująca	G-6	Nakrętka
A-16	Uszczelka	G-7	Podkładka
A-17	Wkręt samogwintujący z łbem krzyżowym	G-8	Koło zamachowe
A-18	Gumowa tuleja amortyzatora	G-9	Nylonowa opaska kablowa
A-19	Śruba z łbem walcowym z gniazdem sześciokątnym	H-1	Tarcza sprzęgła
A-20	Osłona przełącznika	H-2	Łożysko igiełkowe
A-21	Zacisk wyłącznika	H-3	Uszczelka sprzęgła
A-22	Zespół przełącznika gaszenia	H-4	koło zębate
A-23	Gąbka przeciwpyłowa osłony powietrznej	H-5	Łożysko sprzęgła
A-24	Tuleja stalowa	H-6	Sprężyna
B-1	Pierścień	H-7	Klocek sprzęgła
B-2	Sworzeń tłokowy	I-1	Rękojeść
B-3	Łożysko igiełkowe	I-2	Śruba
B-4	Podkładka	J-1	Metalowa nakrętka zabezpieczająca z kołnierzem M5
B-5	Pierścień tłoka	J-2	Podkładka
B-6	Klin	J-3	Śruba z łbem sześciokątnym
B-7	Wał korbowy komplet	J-4	Tłumik kpl.
B-8	Tłok	J-5	Śruba trenera
C-1	Filtr oleju	J-6	Uszczelka tłumika
C-2	Przewód olejowy	K-1	Śruba z łbem walcowym z gniazdem sześciokątnym
C-3	Pozycjoner	K-2	Obudowa startera
C-4	Obudowa część prawa	K-3	Rękojeść starter
C-5	Zderzak oporowy	K-4	Szarpanka
C-6	Wkręt	K-5	Zaślepka
C-7	Sprężyna stożkowa	K-6	Sprężyna startera
C-8	Wkręt samogwintujący z łbem krzyżowym	K-7	Linka
C-9	Podstawa sprężyny stożkowej	K-8	Duża sprężyna rozruchowa
C-10	Błok łańcucha	K-9	Runda początkowa
C-11	Śruba z łbem walcowym z gniazdem sześciokątnym	K-10	Mata płaska 6
C-12	Prowadnica	K-11	Duża śruba z łbem płaskim z rowkiem krzyżowym
C-13	Uszczelka olejowa	K-12	Osłona
C-14	Mały blok tłumiący	L-1	Nakrętka zabezpieczająca kołnierz M8
C-15	Kołki dwustronne	L-2	Osłona koła łańcuchowego
C-16	Wodzik łańcucha	L-3	Sworzeń napinający łańcuch
C-17	Filtr gąbkowy zaworu	L-4	Kolek ustalający
C-18	Otwór wentylacyjny	L-5	Napinacz
C-19	Pierścień przegrody dyszy powietrza	L-6	Wodzik łańcucha
C-20	Łożysko kulkowe	L-7	Sprężyna hamulca
C-21	Mata izolacyjna	L-8	Zespół dźwigni hamulca
C-22	Pyłoszczelny blok gumowy	L-9	Gniazdo pierścienia ustalającego
C-23	Gniazdo dźwigni amortyzatora	L-10	Osłona sprężyny hamulca
C-24	Manetka regulacji gazu	L-11	Czop
C-25	Gumowa tuleja tłumiący	L-12	Hamulec
C-26	Osłona amortyzująca	L-13	Osłona
C-27	Bloczek prowadzący	L-14	Wkręt samogwintujący z łbem krzyżowym
C-28	Tuleja stalowa	L-15	Wkręt samogwintujący z łbem krzyżowym
C-29	Śruba stopniłowa	L-16	Osłona naplnacza
C-30	Podpora prawa	L-17	Zwalniacz hamulca
C-31	Metalowa nakrętka zabezpieczająca z kołnierzem M5	L-18	Wkręt samogwintujący z łbem krzyżowym
C-32	Gniazdo sprężyny powrotnej hamulca	L-19	Podkładka
C-33	Sprężyna powrotna hamulca	L-20	Śruba stopniowa z podwójnym punktem podparcia
C-34	Śruba specjalna	L-21	Sprężyna pary hamulca
D-1	Śruba z łbem sześciokątnym	M-1	Uszczelka papierowa
D-2	Cylinder	M-2	Wlot powietrza
D-3	Uszczelka papierowa	M-3	Śruba z łbem walcowym z gniazdem sześciokątnym
E-1	Rurka wylotowa oleju	M-4	Gniazdo wlotu powietrza
E-2	Pompa oleju	M-5	Łącznik
E-3	Płyta osłonowa pompy oleju	M-6	Gaźnik
E-4	Koło zębate	M-7	Gniazdo filtra
E-5	Pyłoszczelny pierścień gąbkowy do pompy olejowej	M-8	Osłona amortyzująca
E-6	Śruba	M-9	Śruba z łbem sześciokątnym
E-7	Śruba	M-10	Wkręt samogwintujący z łbem krzyżowym
F-1	Tuleja gumowa zaworu	M-11	Owiewka
F-2	Zawór odpowietrzający zbiorníka paliwa	M-12	Śruba z łbem sześciokątnym
F-3	Smok paliwa z sitkiem	M-13	Pokrywa cylindra
F-4	Zespół podawania paliwa	M-14	Śruba z łbem sześciokątnym
F-5	Gumowy blok tłumiący podstawę	M-15	o-ringi
F-6	Korek wlewu paliwa	M-16	Filtr powietrza kpl
F-7	Oring	M-17	Osłona filtra powietrza
F-8	Wskaźnik poziomu paliwa w zbiorníku paliwa	M-20	Uszczelka
F-9	Wkręt samogwintujący z łbem krzyżowym	M-21	Zakrętka osłony filtra powietrza
F-10	Podstawa	N-1	Prowadnica
F-11	Wziernik poziomu oleju	N-2	Łańcuch
F-12	Walek spustowy przepustnicy	N-3	Osłona łańcucha

Karta gwarancyjna

na

Pilarka łańcuchowa

Nr katalogowy: DED8712nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

**********

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/łub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Pilarka	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej
Łańcuch, prowadnica, osłona prowadnicy	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
   d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej

Obsah

(tykajúce są domácností)
