INSTRUKCJA OBSŁUGI BL020 BLOW

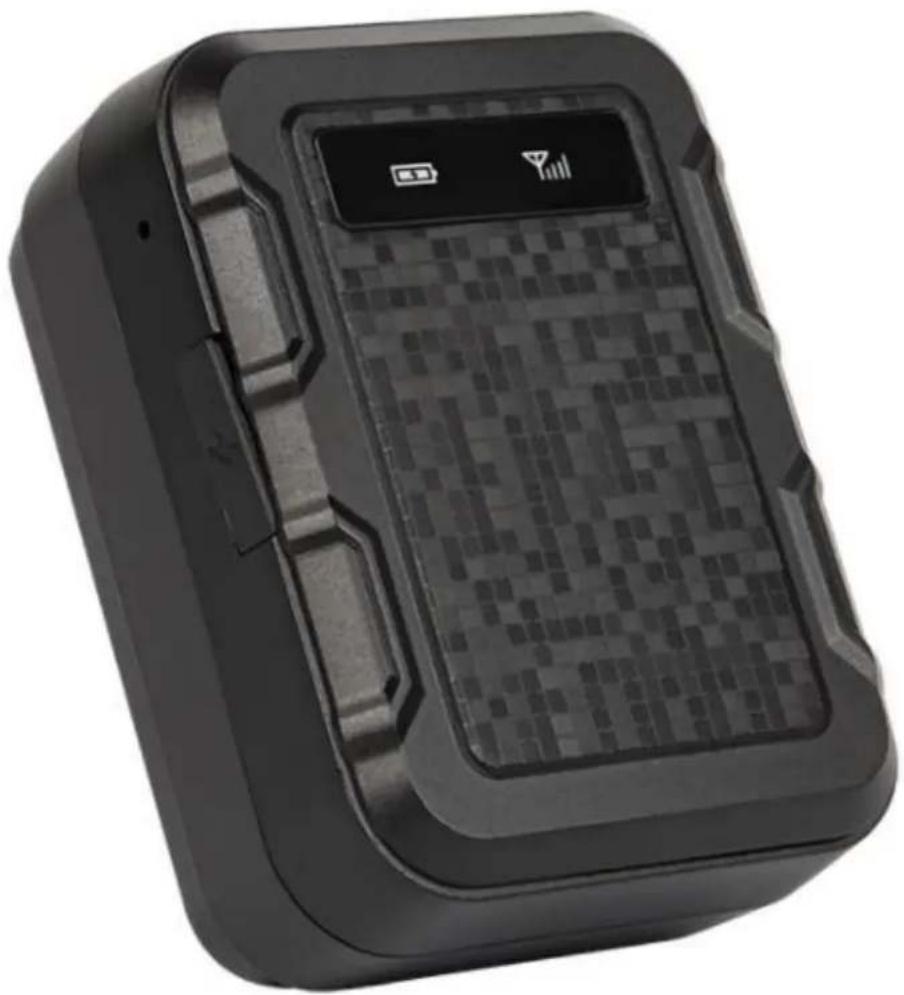

Dziękujemy za zakup lokalizatora GPS. Służy on do śledzenia i ochrony osób oraz mienia, dzięki technologiom U-blox GPS oraz GSM/GPRS. Urządzenie posiada baterię wielokrotnego ładowania 4600 mAh.

Akcesoria

Lokalizator GPS - 1 szt.

Kabel USB - 1 szt.

Instrukcja obsługi – 1 szt.

Specyfikacja

Parametr	Dane
Wymiary urządzenia	125x60x24mm
Waga netto	125 g
Częstotliwości GSM	850/900/1800/1900 MHz
GPRS	Klasa 12, TCP/IP
Chip GPS	MTK MT2503+RDA6625E
Zakres napięcia	3.6 do 4.2 V, DC
Czas namierzania GPS	rozruch zimny = 38 s, ciepły = 32 s, gorący = 2 s
Dokładność namierzania GPS	≤ 10 m
Czułość GPS	-159 dB
Temperatura otoczenia	-40°C do 80°C
Wilgotność otoczenia	20% do 80% RH
Bateria	4600 mAh

Montaż karty SIM

Rysunek 1 Montaż karty SIM i pierwsze uruchomienie

Rysunek przedstawia slot karty SIM! (Format karty - SIM)

Karta SIM nie została załączona w zestawie. Urządzenie może pracować z dowolną kartą SIM obsługującą sieć GSM 2G lokalnego operatora. Aby zamontować kartę należy otworzyć klapkę lokalizatora delikatnie ją zsuwając ( w kierunku takim, jak pokazano na rysunku), włożyć kartę SIM, a następnie zamknąć klapkę. Aby włączyć kartę SIM, należy przesunąć przełącznik w stan 'ON' (w lewą stronę patrząc od slotu microUSB służącego do ładowania). Dzięki niemu możemy włączyć i wyłączyć lokalizator.

Uwaga: Przed instalacją karty SIM należy sprawdzić, czy nie jest chroniona kodem PIN. Jeśli ochrona PIN występuje, należy użyć telefonu komórkowego w celu zdjęcia zabezpieczenia PIN. Karta SIM powinna także zostać doładowana środkami w celu umożliwia niomikacji z użytkownikiem.

Ładowanie urządzenia

Przed pierwszym użyciem należy w pełni naładować baterię (ok. 2-3 godziny ładowania) za pomocą ładowarki USB.

Włączanie urządzenia

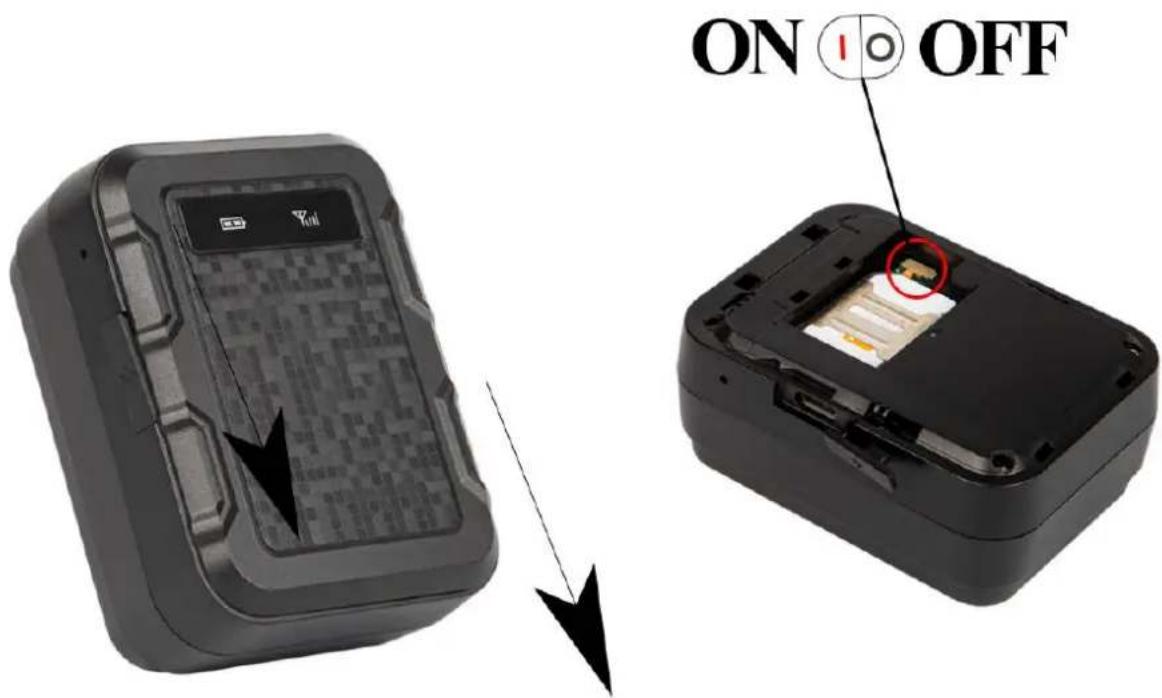

Należy zainstalować kartę SIM, wkładając ją odpowiednią stronę. Aby włączyć należy przesunąć przełącznik w lewo pokazany na rysunku 1. Zasygnalizuje to niebieska dioda pod klapką do ładowania. W przypadku wyłączenia lokalizatora należy przesunąć przełącznik w drugą stronę.

Po uruchomieniu, należy odczekać 10 minut na załadowanie danych umiejscowienia na platformę. Po tym czasie można zalogować się na stronie w celu namierzania urządzenia.

Stale świeci się na niebiesko	Karta SIM włóżona nieprawidłowo
Miga na niebiesko	Wyszukiwanie sygnału GPS
Zgaśniecie niebieskiej diody	Rozpoczęcie pracy
Stale świeci na czerwono	Ładowanie baterii
Zgaśniecie czerwonej diody	Pełne naładowanie baterii

Konfiguracja lokalizatora odbywa się za pomocą komend SMS które należy wysłać z pomocą telefonu na numer telefonu karty SIM znajdującego się w lokalizatorze. Lokalizator po otrzymaniu odpowiedniej i poprawnej komendy wysłanej z telefonu odpowiada wiadomością zwrotną z odpowiednią informacją.

Konfiguracja i obsługa przez SMS

1. Ustawianie upoważnionego numeru telefonu

Aby ustawić numer upoważniony, należy użyć komendy:

CENTER,000000,#

Uwaga: Litery i symbole powinny znajdować się w standardowym alfabecie angielskim.

Używać tylko wielkich liter.

Przykład: CENTER,000000,123456789#

• Za pomocą usługi SMS w telefonie komórkowym wysłać powyższą komendę na numer lokalizatora. Urządzenie odpowie wiadomością „Center OK!”.
• Aby wykasować numer upoważniony, wysłać komendę CENTER,000000,0# na numer urządzenia.

2. Ustawienia GPRS

Aby używać funkcji GPRS, należy dokonać ustawień Access Point Name (APN) poprzez wysłanie odpowiedniej komendy.

Czym jest APN? APN to nazwa używana do identyfikacji usługi GPRS w sieci komórkowej GSM. APN określa typ usług obsługiwanych w danym połączeniu danych pakietowych.

• Należy upewnić się, że karta SIM lokalizatora obsługuje funkcję GPRS.
• Nazwę APN można uzyskać od lokalnego operatora GSM.

Komenda: APN, , , #

Uwaga: Niektóre nazwy APN nie posiadają nazwy użytkownika – należy w ich wypadku pozostawić te miejsca puste.

Przykład: APN, internet, 123,456# → z nazwą użytkownika i hasłem

APN,internet,# → bez nazwy użytkownika i hasła

• APN należy ustawić, jeśli urządzenie nie łączy się z platformą sieciową lub aplikacją.
• Po wysłaniu komendy, urządzenie odpowie wiadomością „APN OK!”.

W przypadku wymiany karty sim na inną, należy przywrócić lokalizator do ustawień fabrycznych (opis w dalszej części instrukcji) i ponownie ustawić prawidłowy APN operatora.

3. Ustawienia języka SMS

Komenda: LANG,0# dla angielskiego lub LANG,1# dla chińskiego

• Komenda służy do ustawień języka odpowiedzi od lokalizatora.
• Po wysłaniu komendy, urządzenie odpowie wiadomością „LANG OK!”.

4. Prośba o lokalizację

Po otrzymaniu prośby o lokalizację, urządzenie odpowie wiadomością zawierającą współrzędne oraz link.

Komenda: URL#

W odpowiedzi urządzenie poda: nr IMEI, datę, godzinę, link do mapy, długość i szerokość geograficzną.

Przykład:3568xxxxxxxxx2219<01-03 14:59:43>

http://maps.google.com/maps?q=N22.669534,E114.011888

•
- Współrzędne można wprowadzić do Google Earth lub Google Maps. Po ich wyszukaniu otrzymamy dokładnie lokalizację urządzenia.
- Po kliknięciu w link pokaże się mapa Google z oznaczonym miejscowieniem urządzenia.

5. Alarm wstrząsowy

Komenda: VA,ON# w celu włączenia i VA,OFF# w celu wyłączenia funkcji.

• Funkcja domyślnie jest wyłączona.
• Po wysłaniu komendy, urządzenie odpowie wiadomością „VA OK!”.

6. Alarm o przekroczeniu prędkości

Komenda: OS,80# w celu ustalenia prędkości oraz OS,OFF# w celu wyłączenia funkcji.

• Jednostką prędkości dla tej funkcji są km/h.
  • Dostępny zakres prędkości: 30 do 180 km/h
• Funkcja ta jest domyślnie wyłączona.
• Po wysłaniu komendy, urządzenie odpowie wiadomością „OS OK!”.

7. Sprawdzanie ustawień

Komenda: ST#

Urządzenie odpowie następującą wiadomością:

IMEI : 888xxxxxxxxxx888

KC / MC: 1 (tryb alarmu)

ZD / VA: 0 (alarm wibracyjny włączony/wyłączony)

OS: 0 (alarm o przekroczeniu prędkości włączony/wyłączony)

AA / LA: 0 (alarm o wykryciu światła włączony/wyłączony)

SK: 0 (status ustawienia alarmu SOS)

SOS: 0

HBT: 10 (czas pakietu kontrolnego)

LANG: 2 (język, smsy zwrotne)

GMT: E8 (strefa czasowa, ustawienia z poziomu platformy www.gps903.net).

Komenda: QP#

Urządzenie odpowie następującą wiadomością:

IP:b.gps903.net/7700 (port strony internetowej)

LMT,0# (tryb pracy lokalizatora)

CENTER:123456789 (numer upoważniony)

SOC4:0 (status sieci)

GSM:100 (sygnał GSM)

GPS:FIXED (status GPS)

BAT:3.9 (Napięcie Baterii)

Wykaz ustawień poprzez komendę ST# lub QP# może różnić się w zależności od modelu lokalizatora. Mogą wystąpić różne nazewnictwa funkcji!

8. Ponowne uruchomienie urządzenia

Komenda: RESET#

Urządzenie zostanie ponownie uruchomione. Komenda nie zmienia żadnych ustawień.

9. Przywrócenie ustawień fabrycznych

Komenda: RFS#

• Komenda spowoduje przywrócenie domyślnych wartości na wszystkich ustawieniach oprócz IP.
• Tylko upoważniony numer może wydać polecenie przywrócenia ustawień fabrycznych.
• Należy dobrze przemyśleć decyzję o przywróceniu ustawień.

10. Tryby pracy

Komendy:

LMT,2# → tryb maksymalnego oszczędzania baterii

LMT,1# → tryb oszczędzania baterii

LMT,0# → tryb bezpieczny

- Trybem domyślnym jest tryb bezpieczny.

- Tryb maksymalnego oszczędzania baterii: platforma działa wyłącznie po wysłaniu wiadomości SMS z komendą lokalizowania. Pozycja GPS jest aktualizowana co 24H, o godzinie 11:00. Jest to najbardziej energooszczędny tryb.

- Tryb oszczędzania baterii: platforma ładuje wyłącznie lokalizację LBS, której precyzja jest zależna od danego miasta. Tryb pozwala na zwyczajne oszczędzanie mocy baterii.

- Tryb bezpieczny: platforma ładuje lokalizację GPS w czasie rzeczywistym i z wysoką precyzją. Tryb ten zużywa moc baterii najszybciej.

Śledzenie urządzenia w czasie rzeczywistym

1. Korzystając z komputera

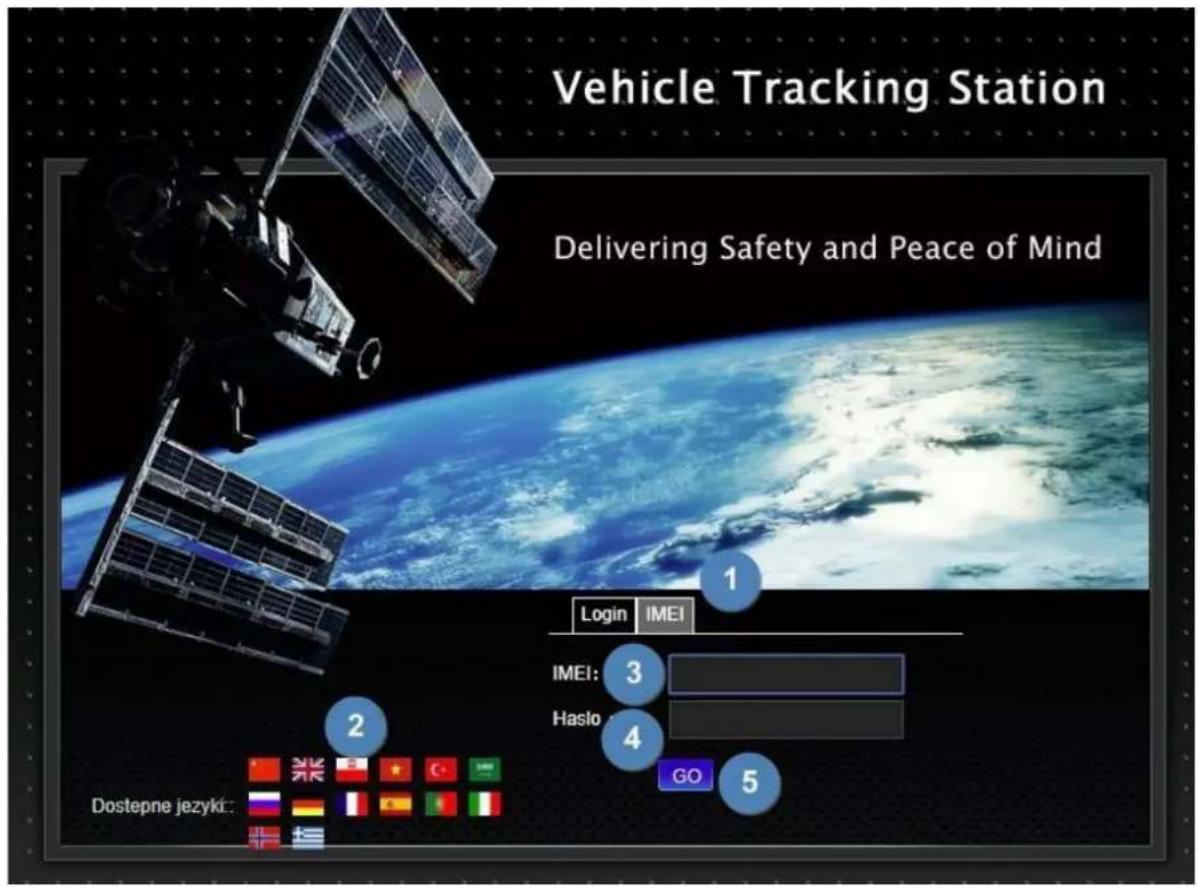

Zalogować się do platformy internetowej: www.gps903.net (międzynarodowa)

1. Kliknąć IMEI (1)
2. Wybrać język (2)
3. Login: Wprowadzić nr IMEI urządzenia (na obudowie urządzenia, opakowaniu, po wysłaniu komendy ST# lub QP#) (3)
4. Hasło: Wprowadzić hasło do urządzenia (domyślne:123456) (4) 5. Po zalogowaniu do platformy pierwszym razem należy zmienić hasło.
5. Kliknij przycisk „GO” w celu zalogowania do platformy (5)

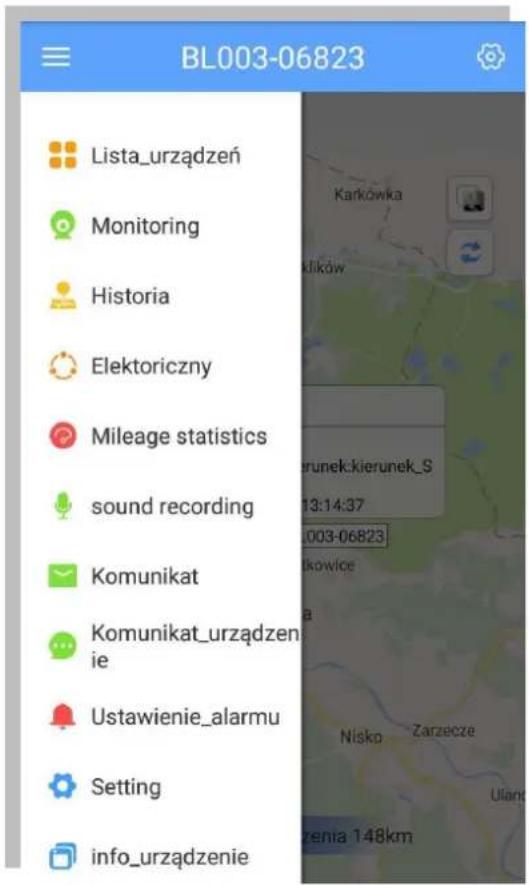

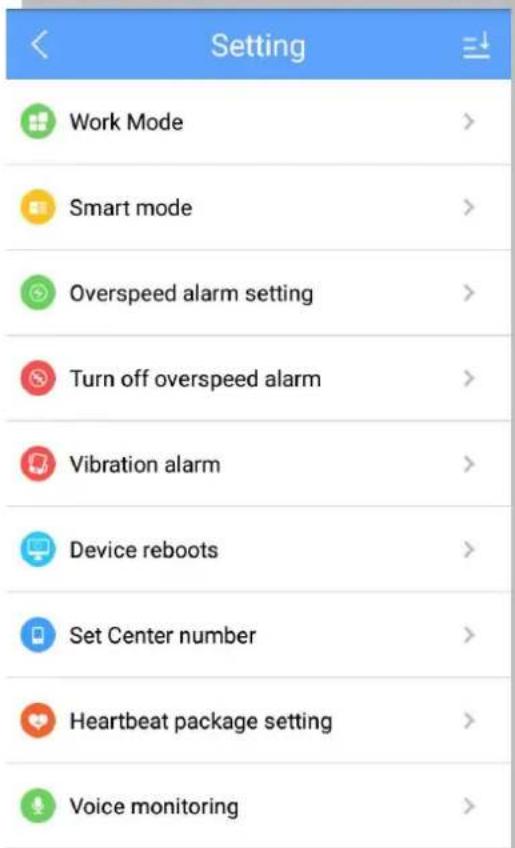

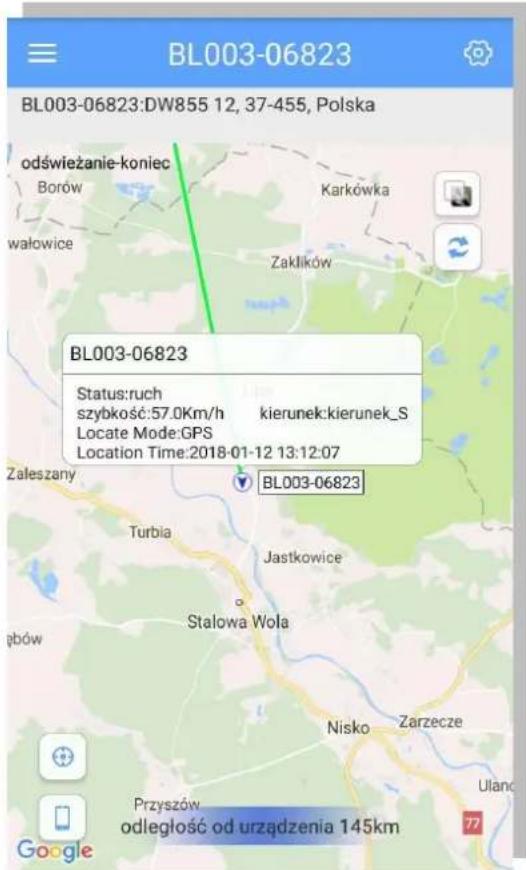

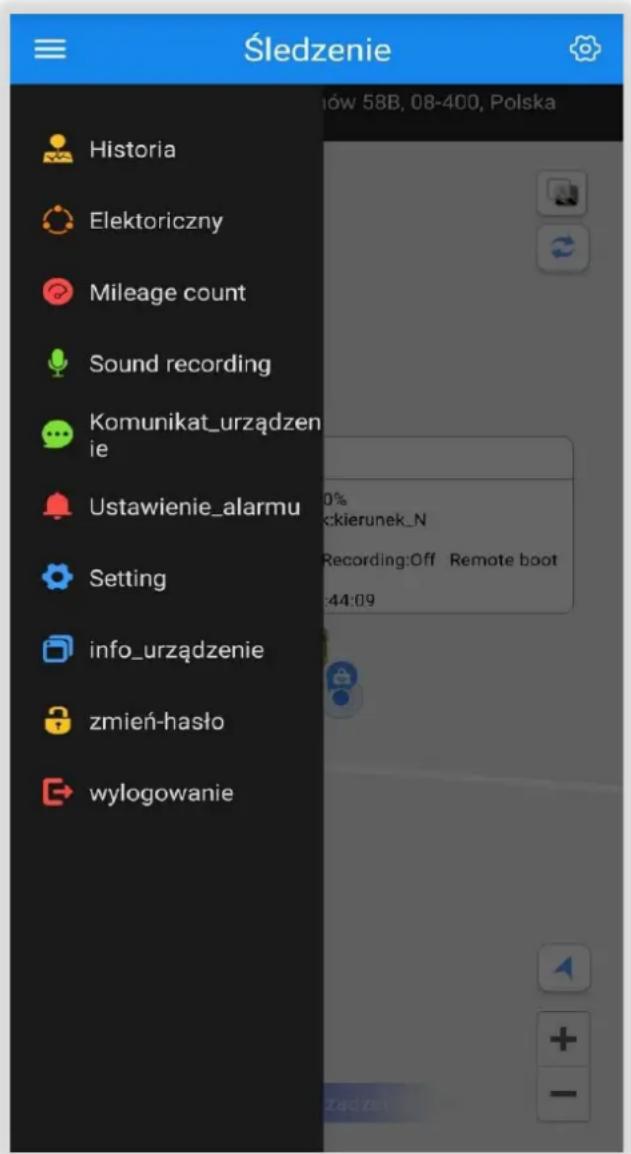

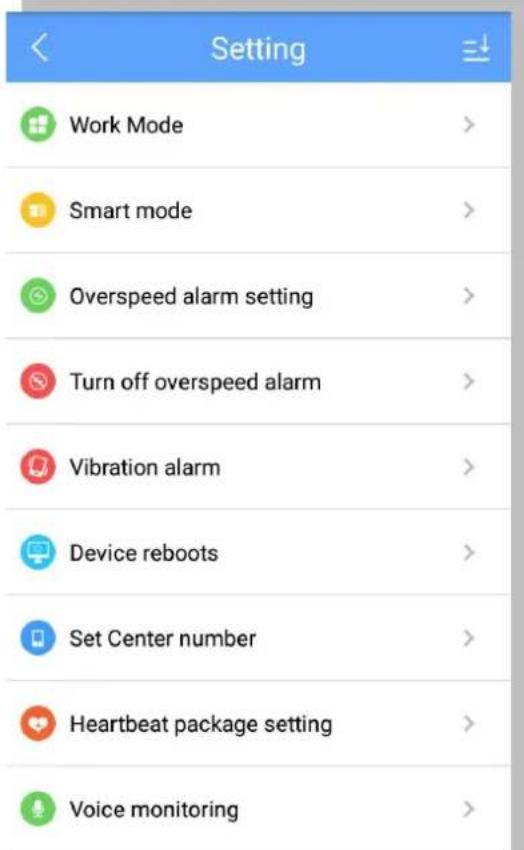

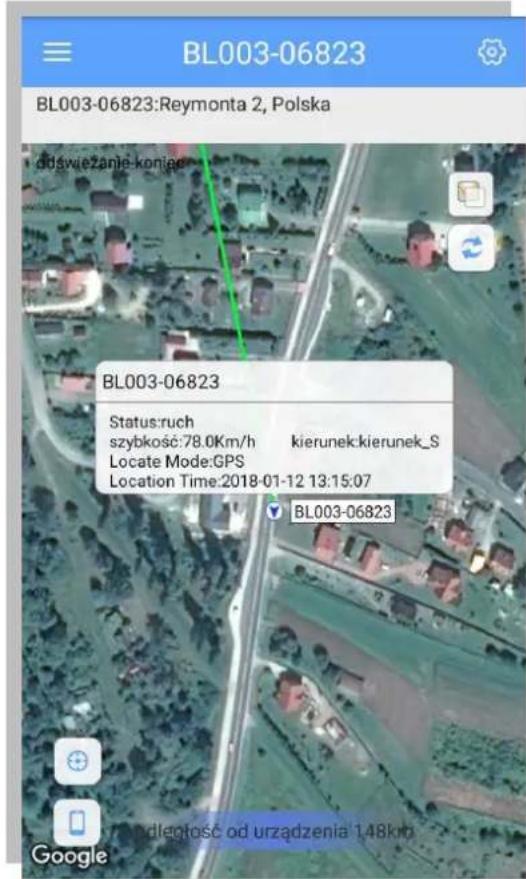

2. Obsługa aplikacji na telefon

Nazwa aplikacji: GPSONE

Aplikację można wyszukać w IOS App Store bądź Google Play. Można także zeskanować kod QR na platformie www.gps903.net. Logowanie do aplikacji:

Lista_urządzeń
wszystko	online	wyłączony
BL012-84653		dostępny
BL012-84832		stacjonarny
BL012-84638		dostępny
BL012-84781		dostępny
BL012-84788		ruch

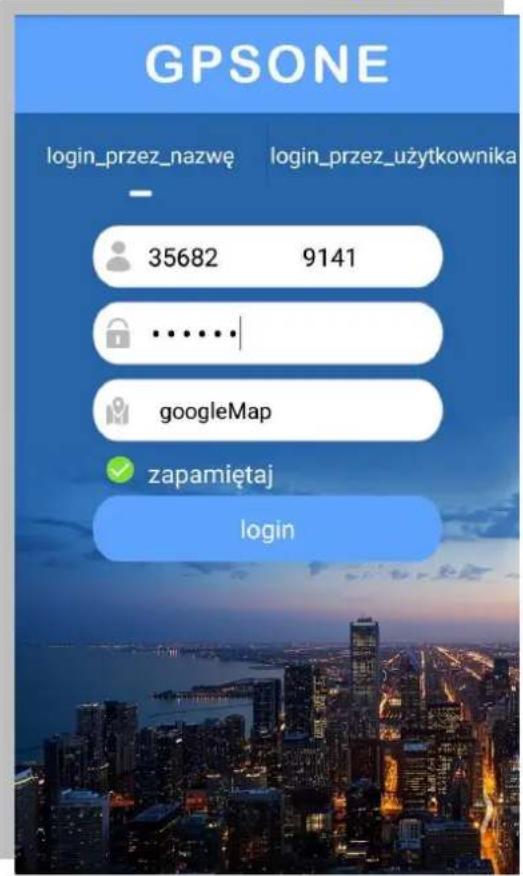

Logowanie przez wpisanie numeru IMEI

Hasło domyślne: 123456

Po zalogowaniu hasło należy zmienić.

Można wybrać opcję zapamiętania loginu i hasła.

INSTRUKCJA OBSŁUGI

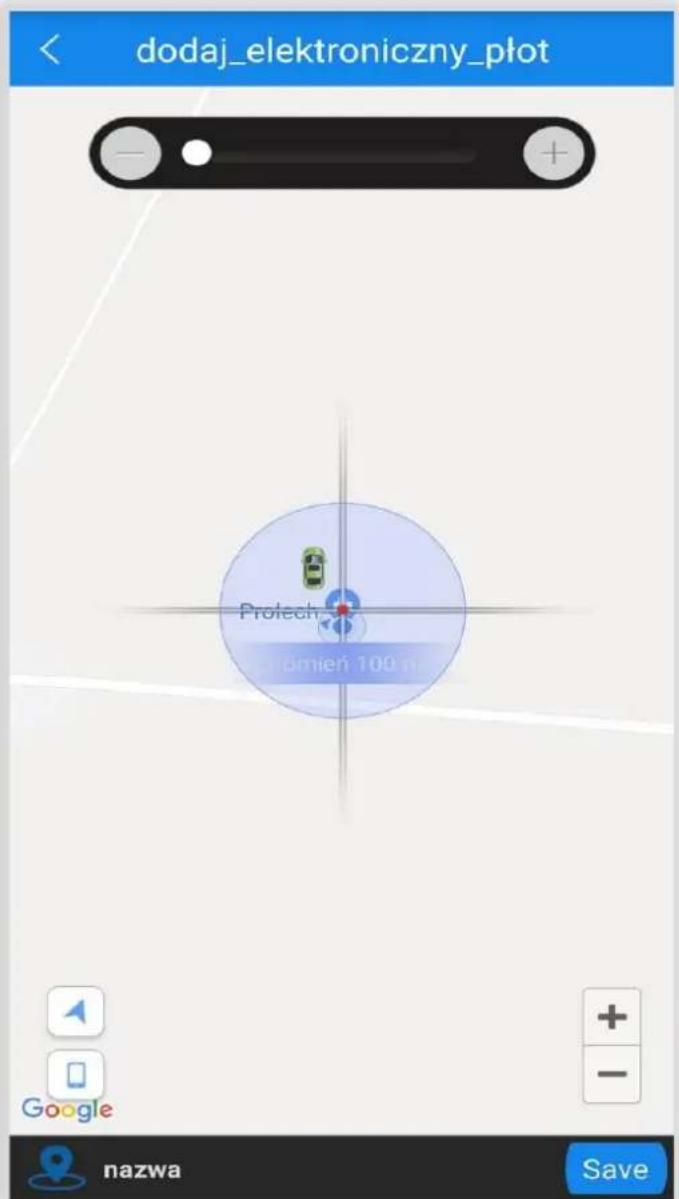

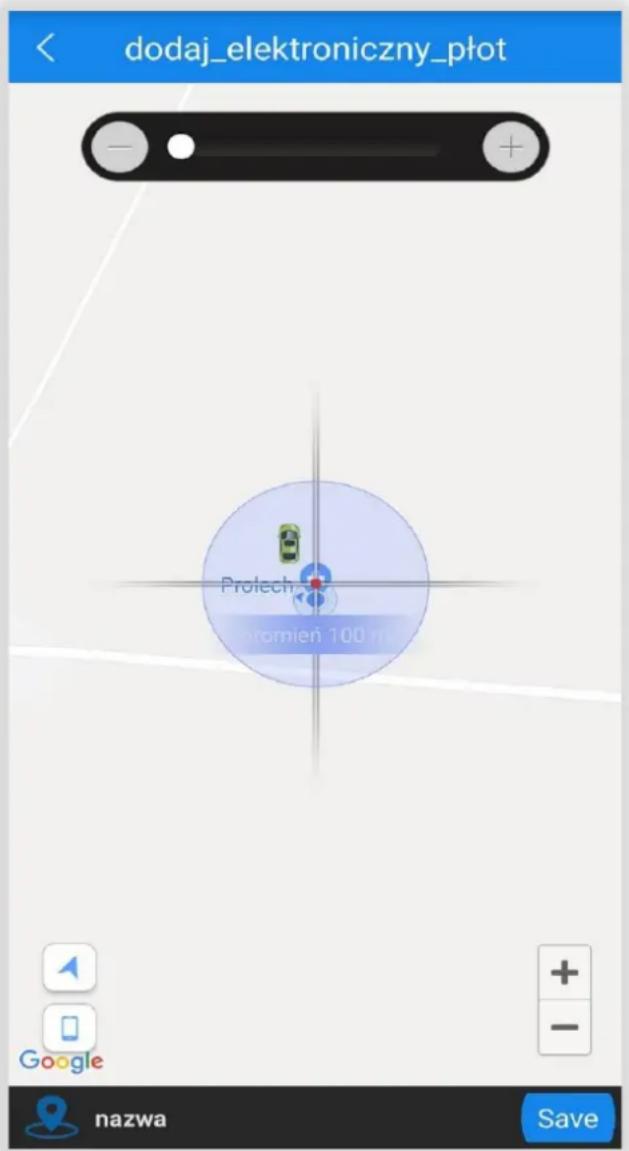

Po zalogowaniu do aplikacji lub platformy można ustawić elektroniczną strefę powiadamiania. Po ustawieniu strefy, aplikacja i platforma pokażą powiadomienie za każdym razem, kiedy lokalizator przekroczy granicę strefy. Aby ustawić naciśnij OPCJE „a następnie „Elektoriczny”.

Ostrzeżenia

Aby przedłużyć zdatność urządzenia do użytku należy stosować się do niniejszych instrukcji.

• Nie używać ani nie przechowywać urządzenia w miejscach zakurzonych i zapylonych.
• Nie umieszczać urządzenia w miejscach nagrzanych ani wychłodzonych.
• Urządzenie czyścić za pomocą suchej szmatki. Nie używać detergentów.
• Nie rozbierać urządzenia. Nie dokonywać modyfikacji w jego budowie.
• Nie używać urządzenia z innymi bateriami.

Uwaga: Telefon i lokalizator GPS wyświetlą się odpowiednio na mapie tylko, jeśli jest pomiędzy nimi dostateczny dystans.

Wyprodukowano w ChRL dla:

PROLECH R. i S. Leszek Sp. J.

Stary Puznów 58B 08-400

Garwolin, Polska

Sprzęt elektryczny oznaczony symbolem przekreślonego kosza nie może być wyrzucany wraz z odpadami komunalnymi. Taki sprzęt podlega zbiórce oraz recyklingowi.

CE

www.blow.com.pl

www.prolech.com.pl
