Typ produktu	Młot udarowo-obrotowy
Model	DED7047
Napięcie robocze	18 V napięcie stałe
Typ baterii	Li-Ion (nie wchodzi w skład zestawu)
Uchwyt wiertarski	SDS Plus
Prędkość obrotowa biegu jałowego	0-850 obr/min
Liczba funkcji	2 (wiercenie i wiercenie udarowe)
Energia udaru	1,3 J
Zdolność wiercenia w drewnie (maks.)	22 mm
Zdolność wiercenia w metalu (maks.)	10 mm
Zdolność wiercenia w betonie (maks.)	16 mm
Poziom wibracji (na uchwycie)	5,69 m/s²
Poziom ciśnienia akustycznego LPA	85 dB(A)
Poziom mocy akustycznej LWA	96 dB(A)
Waga (bez baterii)	1,3 kg
Zawartość zestawu	Młot udarowo-obrotowy, uchwyt pomocniczy, instrukcja obsługi
Tryby pracy	Wiercenie, wiercenie udarowe, dłutowanie, kucie
Czyszczenie	Czyścić otwory wentylacyjne sprężonym powietrzem lub wilgotną szmatką
Wskazówki bezpieczeństwa	Nosić ochronniki słuchu, używać uchwytu pomocniczego, przestrzegać instrukcji bezpieczeństwa
Gwarancja	24 miesiące od daty zakupu
Części zamienne	Dostępne przez serwis Dedra-Exim, podać numer PARTII

Często zadawane pytania - DED7047 DEDRA

Jak wymienić wiertło w DED7047?

Odsuń osłonę uchwytu SDS do tyłu, włóż wiertło obracając je, aż zaskoczy. Puść osłonę i sprawdź zamocowanie.

Jaki rozmiar uchwytu ma DED7047?

DED7047 używa uchwytu SDS Plus.

Czy DED7047 można używać do dłutowania?

Tak, młotek ma tryb dłutowania. Ustaw przełącznik trybu pracy w odpowiedniej pozycji.

Jakie baterie są kompatybilne z DED7047?

Tylko baterie Li-Ion z linii SAS+ALL firmy Dedra. Inne baterie prowadzą do utraty gwarancji.

Jak ustawić głębokość wiercenia?

Naciśnij przyciski blokady ogranicznika głębokości, przesuń ogranicznik na żądaną głębokość i puść przyciski.

Co zrobić, gdy urządzenie nie uruchamia się?

Możliwe przyczyny: rozładowana bateria (naładować), nieprawidłowo zamontowana bateria (zamocować), uszkodzony przełącznik (oddać do serwisu).

Jak wyczyścić DED7047?

Wyczyść otwory wentylacyjne sprężonym powietrzem lub lekko wilgotną szmatką. Nie dopuść do przedostania się wody do wnętrza.

Jak zmienić kierunek obrotów?

Przed zmianą kierunku obrotów zwolnij przełącznik główny. Ustaw przełącznik zmiany kierunku w żądanej pozycji i uruchom urządzenie ponownie.

Jaką gwarancję mam na DED7047?

Obowiązuje 24-miesięczna gwarancja od daty zakupu. Warunkiem jest przedstawienie wypełnionej karty gwarancyjnej.

Czy mogę używać DED7047 z przedłużaczem?

Urządzenie zasilane jest baterią, więc przedłużacz nie jest potrzebny. Zwróć uwagę na wystarczający poziom naładowania baterii.

INSTRUKCJA OBSŁUGI DED7047 DEDRA

Młotowiertarka udarowa akumulatorowa

Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

A
B

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura. Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji obsługi. Prosimy o zachowanie Instrukcji obsługi, instrukcji bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

⚠ UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy i deklarację zgodności. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

UWAGA Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

2. Opis urządzenia

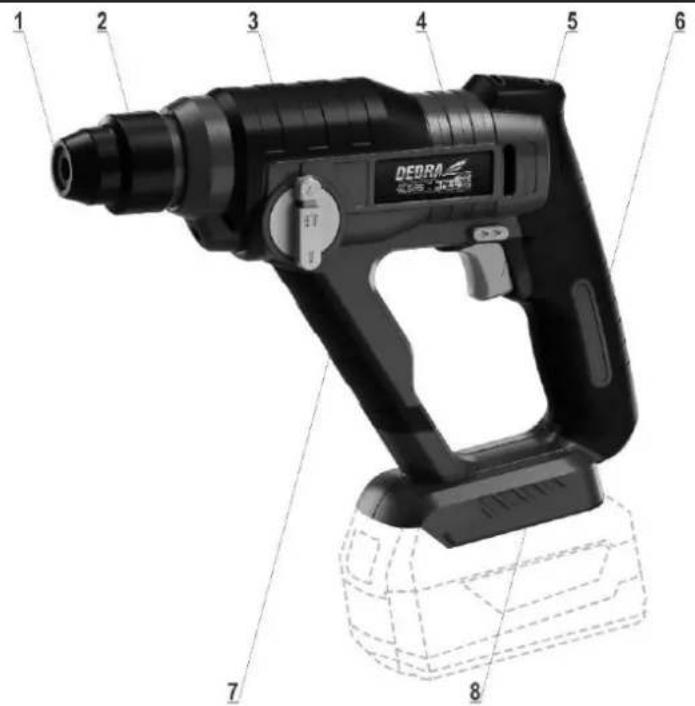

Rys. A: 1. Gniazdo SDS Plus, 2. Osłona gniazda, 3. Przełącznik trybu pracy, 4. Przełącznik zmiany kierunku obrotów, 5. Włącznik, 6. Rękojeść główna, 7. Rękojeść pomocnicza, 8. Gniazdo akumulatora

3. Przeznaczenie urządzenia

Młot udarowo-obrotowy jest urządzeniem zaprojektowanym do wiercenia w drewnie, metalu, plastiku i innych materiałach, wiercenia udarowego w kamieniu, betonie, cegle oraz do lżejszych prac związanych z długowaniem w materiałach budowlanych.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy". System mocowania przystosowany jest do współpracy z końcówkami roboczymi wyposażonymi w chwyt SDS PLUS. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Dopuszczalne warunki pracy

S1 praca ciągła

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 45°C.

1. Dane techniczne

Model urządzenia	DED7047
Napięcie pracy [V]	18V d.c.
Akumulator	Li-Ion
Uchwyt wiertarski: zakres chwytu	SDS Plus
Prędkość obrotowa nD [min -1 ]	0-850
Ilość funkcji	2
Energia udaru [J]	1,3
Wiercenie w drewnie max [mm]	22

Wiercenie w metalu max [mm]	10
Wiercenie w betonie max [mm]	16
Poziom drgań mierzony na rękojeści [m/s2]	5,69
Niepewność pomiaru KD	1,5
Emisja hałasu:
Poziom ciśnienia dźwięku LPA [dB(A)]	85
Poziom mocy dźwięku LWA [dB(A)]	96
Niepewność pomiarowa KLPA, KLWA [dB(A)]	3
Masa (bez akumulatora i ładowarki) [kg]	1,3

Informacja na temat drgań i hałasu.

Wartość łączona drgań ah oraz niepewność pomiaru określono zgodnie z normą EN 60745-2-6 i podano w tabeli

Emisja hałasu została określona zgodnie z EN 60745-1, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość emisji drgańzostała zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilaniu.

Młot powinien być użytkowany, w miejscu dobrze oświetłonym. Włącznik znajduje się w rękojeści urządzenia. Silnik napędowy pracuje tak długo, jak długo naciskamy na włącznik. W czasie posługiwania się elektronarzędziem należy przyjąć taką pozycję, aby nie przewrócić się w czasie pracy. Pierwsze uruchomienie (na czas kilku minut) wykonać z przełącznikiem rodzaju pracy ustawionym w pozycji udar wyłączony.

Używanie rękojeści pomocniczej

Należy zawsze stosować rękojeść pomocniczą dołączoną do urządzenia. Podczas pracy zawsze trzymać urządzenie oburącz.

Montaż końcówki roboczej

⚠ UWAGA Każdorazowo, przed rozpoczęciem cyklu pracy lub przy zmianie narzędzia roboczego należy sprawdzić i ewentualnie uzupełnić ilość smaru na końcówce montażowej narzędzia roboczego.

Zbyt mała ilość smaru może spowodować zablokowanie narzędzia roboczego w głowicy.

Młot może być używany z każdym narzędziem z chwytem SDS Plus (SDS) (o parametrach maksymalnych podanych w „Danych technicznych”). Aby zamocować narzędzie robocze należy przesunąć osłone uchwytu SDS (rys. A, poz. 2) do tyłu, wsunąć narzędzie robocze. Obrócić narzędzie robocze w otworze do momentu, aż wsunie się głębiej (jeśli narzędzie nie daje się obrócić może to oznaczać, że wsunęło się już do głębokości docelowej). Pozwolić powrócić osłonie do położenia wyjściowego. Upewnić się czy narzędzie robocze zostało prawidłowo zamocowane: ułożyć elektronarzędzie poziomo, spróbować wysunąć końcówkę roboczą. Jeżeli nie daje się wysunąć zostało prawidłowo zamocowane. Każdorazowo wymianę narzędzia roboczego wykorzystać do dokładnego oczyszczenia komory chwytowej i do nasmarowania elementów ruchomych, jakie się tam znajdują.

7. Włączanie urządzenia

Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy. Aby rozpocząć pracę urządzeniem należy wcisnąć przycisk uruchamiający (rys. A, 5).

UWAGA Próby pracy bez obciążenia należy wykonywać tylko wtedy, kiedy elektronarzędzie jest skierowane w dół.

8. Użytkowanie urządzenia

⚠ UWAGA Przed uruchomieniem elektronarzędzia należy upewnić się, że uchwyt boczny jest zakręcony na tyle mocno, że nie będzie przesuwać się w wyniku drgań młota.

NIE używaj narzędzi roboczych bez SDS-plus wraz z uchwytem wiertarsklim do wiercenia udarowego lub do dłużowania. Narzędzia robocze SDS-plus oraz ich uchwyty ulegają uszkodzeniu podczas wiercenia udarowego i dłużowania.

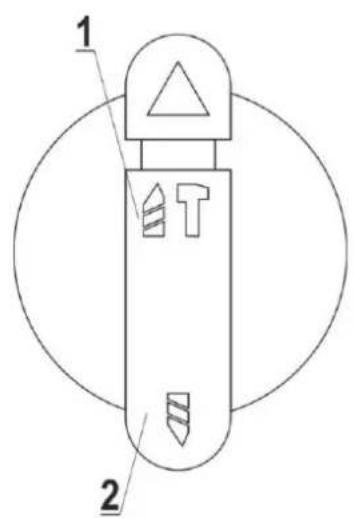

Tryby pracy

Młot udarowo-obrotowy posiada dwa tryby pracy – wiercenie zwykle i wiercenie z udarem. Przełącznik znajduje się w miejscu oznaczonym na rys. A poz. 3. W celu zmiany trybu pracy należy przekręcić pokrętło trybu zmiany pracy (rys. 1 poz. 2) i ustawić je w odpowiedniej pozycji. Poszczególne funkcje:

Poz. 1. Wiercenie (w drewnie, metalu, plastiku itp.)

Poz. 2. Wiercenie z udarem (wiercenie w twardych materiałach, np. w betonie, murze itp.)

Podczas pracy młotem udarowo-obrotowy dopuszczalny jest nieznaczny ruch obrotowy końcówki roboczej.

A UWAGA Upewnić się, czy w strefie wiercenia nie ma przewodów elektrycznych pod napięciem, rur i innych przewodów infrastruktury budynku mieszkalnego.

Jeżeli istnieje podejrzenie, lub też zlokalizujemy przewody w pobliżu strefy wiercenia należy bezwzględnie odłączyć obwody od sieci zasilającej.

Wiercenie bez udaru

Ustawić przełącznik wyboru trybu pracy na funkcji wiercenie, założyć wiertło odpowiednie dla obrabianego materiału. Przyłożyć wiertło do materiału, włączyć urządzenie.

Wiercenie z udarem w poziomie

Wiercenie otworów o małej średnicy rozpoczynamy od przyłożenia końcówki wiertła i lekkim dociśnięciu wiertarki do ściany. Wykonywanie głębokich wierceń wiertłami długimi wymaga stopniowanego pogłębiania. Długości wiertel należy tak dobierać, aby wiertło następujące do połowy zagłębiało się w otworze. Rozpoczynanie wiercenia wiertami przedłużanymi jest niedozwolone i bardzo niebezpieczne. Siłę docisku tak dobierać, aby w czasie pracy mechanizm udarowy wydawał metaliczne dźwięki. Mały nacisk also nadmiernie duży nacisk pogarsza efekty wiercenia. Po osiągnięciu żądanej głębokości wiercenia zmniejszyć docisk umożliwiać odprowadzenie urobku z otworu. Efektywność wyprowadzania urobku pogarsza się ze wzrosłem głębokości wiercenia.

Wiercenie z udarem w pionie (sufitowe)

Wymagane jest użycie gumowej osłony przeciwpyłowej (brak osłony w zestawie). Wiercenie w suficie bez gumowej osłony przeciwpyłowej lub gdy jest ona uszkodzona może spowodować uszkodzenie urządzenia. Nie wolno prowadzić prac, przy których narzędzie robocze skierowane jest ku górze, jeśli osłona przeciwpyłowa nie została założona lub jest uszkodzona.

Wiercenie z udarem w pionie (w podłodze)

W razie potrzeby ustawić uchwyt boczny w dogodnym dla procesu wiercenia położeniu. Proces wiercenia należy prowadzić podobnie jak w poziomie. Należy jednak pamiętać, że w pozycji pionowej wiertło ma najmniejszą wydajność odprowadzenia urobku, zwłaszcza przy wierceniach głębokich i o dużych średnicach. Dlatego zalecane jest w miarę często przedmuchanie lub przepłukanie otworu. Nieodprowadzany, nagromadzony w otworze urobek, pogarsza jakość procesu wiercenia, podwyższa temperaturę wiertła i w konsekwencji może doprowadzić do odpadnięcia płytki wiertła lub uszkodzenia głowicy młota.

Zmiana kierunku obrotów

A UWAGA Nigdy nie zmieniać kierunku obrotów podczas pracy, może to spowodować uszkodzenie przekładni urządzenia!

Przełącznik zmiany kierunku obrotów (rys. A poz. 4) służy do natychmiastowej zmiany kierunku obrotów głowicy urządzenia. W celu zmiany kierunku obrotów należy wyłączyć urządzenie (zwolnić włącznik), ustawić przełącznik zmiany kierunku obrotów w pożądanej pozycji i uruchomić urządzenie.

9. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać przy odłączonym zasilaniu.

Przed każdym uruchomieniem:

Sprawdzić czy otwory wentylacyjne silnika nie są zasłonięte lub zabrudzone. W razie konieczności odstonić (np. spreżonym powietrzem) bądź oczysścić szmatką lekko zwilżoną wodą; nie dopuścić, aby woda dostala się do wnętrza urządzenia Po każdym użyciu:

Odłączyć od źródła zasilania aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.

Urządzenie przechowywać w miejscu niedostępnym dla dzieci, w miarę możliwości w oryginalnym opakowaniu.

10. Części zamienne i akcesoria

Zalecane akcesoria

Elektronarzędzie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL oraz każde narzędzie (końcówkę roboczą) z chwytem SDS Plus. Prosimy uprzejmie stosować się do zaleceń producenta końcówek roboczych.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowanie produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprejemie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od źródła zasilania i upewnić się,

że nie działa.

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Urządzenie nie działa	Uszkodzony włącznik Rozładowany akumulator Żle zamontowany akumulator	Przekazać urządzenie do serwisu Naładować akumulator Zamocować poprawnie
Urządzenie rusza z trudem	Rozładowany akumulator Przekroczone dopuszczalne parametry pracy	Naładować prawidłowo akumulator Zmniejszyć obciążenie elektronarzędzia
Silnik przegrzewa się	Zapchane otwory wentylacyjne Przekroczone dopuszczalne parametry pracy	Oczyścić otwory Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia urządzenia

Zbyt duży docisk narzędzia

Zmniejszyć obciążenie elektronarzędzia

12. Kompletacja urządzenia,

Kompletacja: Młot udarowo-obrotowy 18V DED7047 – 1 sztuka.

13. Informacja dla użytkowników o pozbywaniu się zużytych urządzeń elektrycznych i elektronicznych

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z innymi odpadami. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się urządzeń w krajach poza Unią Europejską.

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

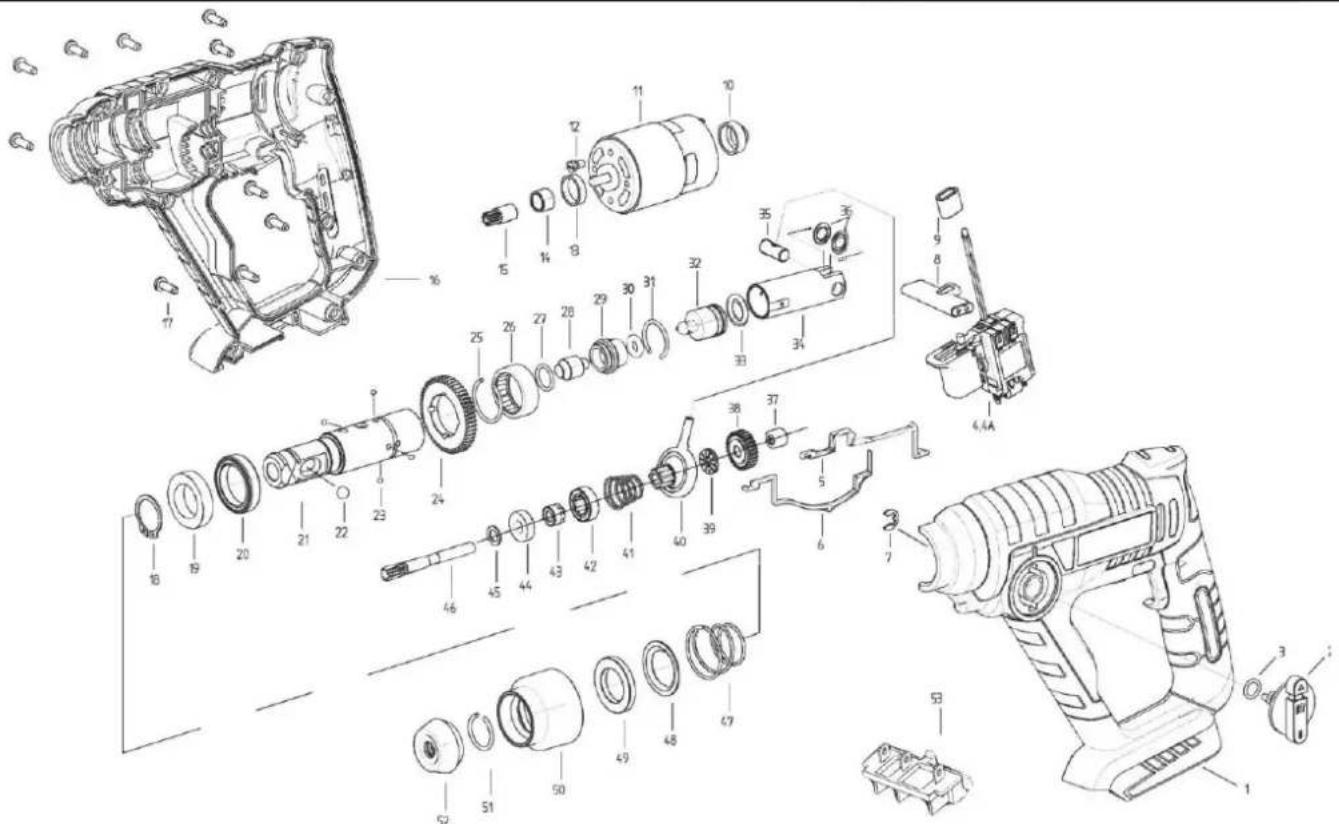

1. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Obudowa część lewa	27	O-ring
2	Pokrętło	28	Udar
3	O-ring	29	Tuleja ograniczająca
4	Włącznik	30	O-ring
4A	Osłona	31	Seger
5	Cięgno	32	Tłok
6	Cięgno	33	O-ring
7	Seger	34	Cylinder
8	Przycisk zmiany obrotów	35	Sworzeń
9	Pierścień magnetyczny	36	Podkładka
10	Uszczelka	37	Łożysko igiełkowe
11	Silnik kpl.	38	Koło zębate
12	Śruba	39	Łożysko płaskie igiełkowe
13	Uszczelka	40	Mimośród
14	Panewka	41	Sprężyna
15	Koło zębate	42	Tuleja sprzęgła
16	Obudowa część prawa	43	Sprzęgło
17	Śruba	44	Łożysko
18	Segger	45	Podkładka
19	Łożysko	46	Walek
20	Uszczelka olejowa	47	Sprężyna
21	Tuleja obrotowa	48	Podkładka kielichowa
22	Kulka stalowa	49	Podkładka
23	Kulka stalowa	50	Tulejka
24	Koło zębate	51	Seger
25	Seger	52	Gniazdo
26	Łożysko igiełkowe	53	Styki akumulatora
27	O-ring

LP	Nazwa części	LP	Nazwa części
1	Obudowa część lewa	27	O-ring
2	Pokrętło	28	Udar
3	O-ring	29	Tuleja ograniczająca
4	Włącznik	30	O-ring
4A	Osłona	31	Seger
5	Cięgno	32	Tłok
6	Cięgno	33	O-ring
7	Seger	34	Cylinder
8	Przycisk zmiany obrotów	35	Sworzeń
9	Pierścień magnetyczny	36	Podkładka
10	Uszczelka	37	Łożysko igiełkowe
11	Silnik kpl.	38	Koło zębate
12	Śruba	39	Łożysko płaskie igiełkowe
13	Uszczelka	40	Mimośród
14	Panewka	41	Sprężyna
15	Koło zębate	42	Tuleja sprzęgła
16	Obudowa część prawa	43	Sprzęgło
17	Śruba	44	Łożysko
18	Segger	45	Podkładka
19	Łożysko	46	Walek
20	Uszczelka olejowa	47	Sprężyna
21	Tuleja obrotowa	48	Podkładka kielichowa
22	Kułka stalowa	49	Podkładka
23	Kułka stalowa	50	Tulejka
24	Koło zębate	51	Seger
25	Seger	52	Gniazdo
26	Łożysko igiełkowe	53	Styki akumulatora
27	O-ring

Karta gwarancyjna

na

Młot udarowo-obrotowy

Nr katalogowy: DED7047 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED7047	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie Gwarancyjnej

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra

Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

2. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

3. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

4. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

5. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

(tykajúce są domácností)

3 Maja 8, 05-800 Pruszków.

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru

05-800 Pruszków ul. 3 Maja 8

tel: (+48 / 22) 73-83-777; fax: (+48 / 22) 73-83-779

http://www.dedra.pl; e-mail: [e-mail]

ADNOTACJE O DOKONANYCH NAPRAWACH/ ZÁZNAMY O PROVEDENÝCH OPRAVÁCH/ ZÁZNAMY O VYKONANÝCH OPRAVÁCH/ PASTABOS APIE ATLIKTA REMONTA/ PIEZIMES PAR VEIKTO REMONTU/ FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL/ ANNOTATIONS DES REPARTIONS REALISEES/ ANOTACIONES DE LAS REPARACIONES REALIZADAS/ MENTIUNI CU PRIVIRE LA REPARAȚILE EFECTUATE/ AANTEKENINGEN OVER UIGEVOERDE REPARATIES/ VERMERKE ÚBER AUSGEFÜHRTE REPARATUREN

Data zgloszenia do naprawy/ Datum nahlášení k opravě/ Dátum odovzdania do opravy/ Atidavimo remontui data/ Produkta nodošanas remonta datums/ A javításra történő bejelentés dátuma/Date de la declartion de réparation/ Fecha de presentación a la reparación/ Data predārii la reparatie/ Datum voor het opgeven voor de reparatie/ Datum der Anmeldung zur Reparatur	Data wykonania naprawy/ Datum provedení opravy/ Dátum wykonania opravy/ Remonto data/ Remonta datums/ A javítás dátuma/ Date de la réalisation de réparation/ Fecha de realización de la reparación/ Data efectuārii reparatie/ Uitvoeringsdatum van de reparatie/ Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych/ Rozsah opravy, popis úkonů/ Rozsah opravy, opis wykonanych opravných činnostil/ Remonto apimitis, remonto darby aprasymas/ Remonta apjorns, remontdarbu apraksts/ A javítás tartalma, a javítási mõveletek leírása/ Etendue de réparation (définition des causes)/ Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparatie/ desonieres operațior de reparatie/ De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten/ Umfang der Reparatur. Beschreibung der Tätigkeiten	Podpis wykonującego naprawe/ Podpis opraváře/ Podpis osoby vykonávajúcej opravu/ Remonta atliekančio asmens parašas/ Remonta veicéja paraksts/ A javítást végző aláírása/ Signature de la personne faisant la réparation/ Firma de la persona que realizó la reparación/ Semnătura persoanei care a efectust reparatia/ Handtekening van de uitvoerende persoon/ Unterschrift der die Reparatur ausführenden Person
