INSTRUKCJA OBSŁUGI DED7748 DEDRA

P1 Szlifierka wysięgnikowa

Instrukcja obsługi z kartą gwarancyjną

Teleskopická bruska

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżace czynności obsługowe
11. Cześci zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

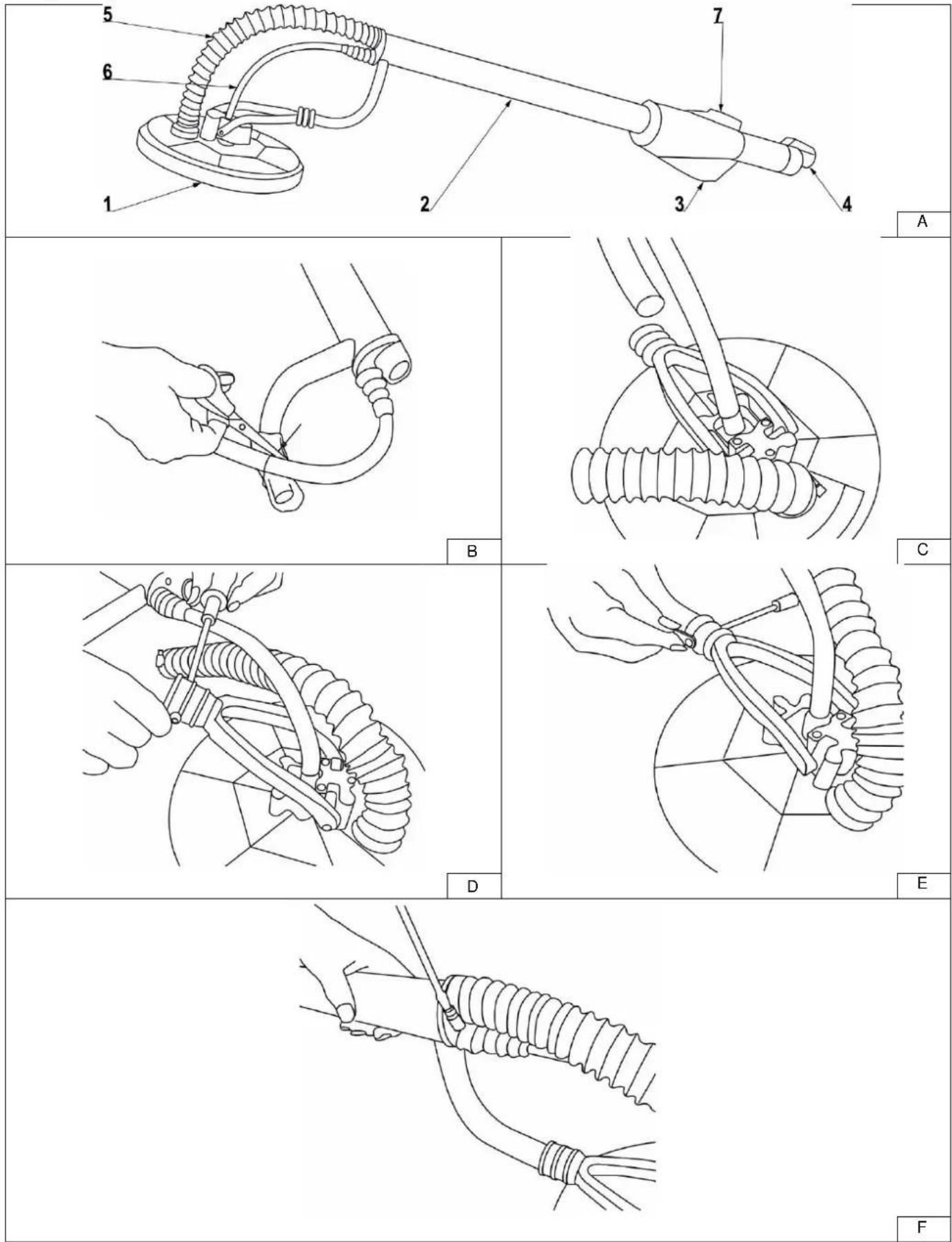

Rys. A: 1. Głowica szlifierska, 2. Wysięgnik szlifierki, 3. Pokrętło regulacji prędkości obrotowej, 4. Gniazdo przyłączeniowe odkurzacza typu przemysłowego, 5. Przewód odpylający szlifierki, 6. Linka napędowa głowicy, 7. Wiącznik szlifierki

3. Przeznaczenie urządzenia

Szlifierka przeznaczona jest do szlifowania ścian i sufitów gipsowo kartonowych pokrytych gładzią gipsową. W konstrukcji szlifierki zastosowano system odpylający. Podłączenie szlifierki do odkurzacza typu przemysłowego pozwala znacznie ograniczyć rozprzestrzenianie się urobku w czasie pracy. Szlifierka jest wyposażona w wysięgnik, pozwalający operatorowi na prowadzenie prac związanych ze szlifowaniem powierzchni ścian i sufitów w zasięgu do 3,0 - 3,5 m. Ruchoma (uchylna) głowica maszyny pozwala na operowanie wysięgnikiem na dowolnej powierzchni ściany, sufitu czy nawet podłogi. Zastosowanie odpowiedniej ziarnistości papieru ściernego umożliwia usuwanie farb lub klejów z tynków i powierzchni metalowych. Szlifowane powierzchnie muszą być suche. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amateurskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Nie należy pracować szlifierką wysięgnikową bez podłączenia jej do systemu odprowadzania urobku. Stosować jako system odprowadzania urobku odkurzacze przemysłowe przeznaczone do odprowadzania pyłu gipsowego. Należy bezwzględnie stosować się do zaleceń eksploatacyjnych producentów odkurzaczy oraz dobrać specjalne worki umożliwiające skuteczne i bezpieczne dla odkurzacza pochłanianie drobin pyłu gipsowego. Nie stosować odkurzaczy domowych z powodu możliwości ich zniszczenia drobinami pyłu gipsowego. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Tryb pracy S2 20 minut

Urządzenie może być użytkowana tylko w pomieszczeniach

zamkniętych, o sprawnie działającej wentylacji.

1. Dane techniczne

Model	DED7748
Silnik elektryczny	jednofazowy komutatorowy
Napięcie sieci [V]	230 ~
Częstotliwość sieci [Hz]	50
Moc znamionowa silnika [W]	710
Klasa ochronny	II
Stopień ochrony przed dostępem bezpośrednim	IP 20
Prędkość obrotowa głowicy [obr/min]	1000-2100
Średnica krążka ściernego [mm]	225
Emisja hałasu
Poziom ciśnienia dźwięku L_pA [dB(A)]	79,9
Niepewność pomiaru ( K_oA ) [dB(A)]	3
Poziom mocy dźwięku L_WA [dB(A)]	90,9
Niepewność pomiaru ( K_WA ) [dB(A)]	3
Poziom drqań na rekojeści	<2,5
Niepewność pomiaru K [ m/s^2 ]	1,5
Waga urządzenia [kg]	5,5

Informacja na temat drgań i halasu

Wartość łączona drgań a _h oraz niepewność pomiaru określono zgodnie z normą EN 60745-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60745-1, wartości podano powyżej w tabeli.

UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywisłych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Po wyjęciu urządzenia z opakowania fabrycznego i sprawdzeniu kompletacji oraz stanu urządzenia pod kątem uszkodzeń mechanicznych (transportowych). Należy przystąpić do montażu głowicy szlifierskiej (Rys. B- F). W tym celu należy: Usunąć zabezpieczenia.

W aluminiowym gnieździe głowicy umieścić linkę wraz z pancerzem. Dokręcić plastikowy talerz do momentu aż będzie wyczuwalny opór.

Śrubokrętem krzyżakowym odkręcić śrubę mocującą blokując jednocześnie, kluczem płaskim, nakrętkę. Wsunąć aluminiowy wspornik w gniazdo wspornika głowicy, w taki sposób, aby otwór we wsporniku był w osi z otworami z gniazda.

Przygotowane połączenie skręcić. Założyć krótki przewód karbowany na króciec przyłączeniowy. Przewód zamocować cybantem. W tylnej części urządzenia jest króciec przyłączeniowy przeznaczony do połączenia przewodu ssącego odkurzacza przemysłowego. Poluzować nakrętkę króćca, wsunąć końcówkę węża i zacisnąć poluzowaną wcześniej nakrętką. Szlifierka jest gotowa do pracy.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w ponizszej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
700÷1400	1	10

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ulożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie

Przed włączeniem urządzenia, każdorazowo należy sprawdzać czy wszelkie elementy odpowiedzialne za bezpieczeństwo pracy są sprawne. Każdorazowo należy sprawdzić stan zużycia krążków ściernych. Nie używać zużytych krążków. Urządzenie należy uruchamiać w pozycji poziomej bez obciążenia (bez styku z obrabianą powierzchnią ściany, sufilu).

Wytącznik urządzenia znajduje się od góry na obudowie zespołu napędowego. Przycisk oznakowany ON służy do włączania urządzenia, przycisk oznakowany OFF służy do jej wyłączenia. W spodniej części obudowy zespołu napędowego znajduje się pokrętło regulacji prędkości obrotowej. Pozwala ono operatorowi płynnie regulować prędkość obrotową wrzeciona urządzenia w zakresie 1000 - 2100 obr/min. Na pokrętle znajdują się oznakowania od 1 - 5. Nastawienie pokrętła na pozycję oznakananą 1 oznacza pracę przy 1000 obr/min, nastawienie na pozycję 5 oznacza pracę przy 2100 obr/min. Pozycje 2, 3 i 4 są wartościami pośrednimi i odpowiadają w przybliżeniu: pozycja 2 - 1250 obr/min, pozycja 3 - 1500 obr/min, pozycja 4 - 1750 obr/min. Nie pozostawiać urządzenia na biegu jałowym. Nie pozostawiać urządzenia podłączonego do sieci bez dozoru. Po zakończeniu pracy obowiązkowo wyłąć wtyczkę z gniazdka. Nie przeciązać urządzenia, nie pracować dłużej niż 20 min.

9. Użytkowanie urządzenia

UWAGA

Nigdy nie należy uruchamiać maszyny w momencie kontaktu krążka ściernego z obrabianą powierzchnią.

Uruchomić odkurzacz przemysłowy. Dobrać prędkość obrotową wrzeciona szlifierki ustawiając pokrętem regulacji odpowiednią prędkość. Włączyć przyłączoną do odkurzacza szlifierkę wysięgnikową naciskając przycisk włącznika ON. Pozwolić by urządzenie osiągnęło pełne zadane obroty. Docisnąć lekko głowicę urządzenia do obrabianej powierzchni i płynnymi ruchami rozpocząć szlifowanie parokrotnie przechodząc przez ten sam punkt na obrabianej powierzchni. Należy pamiętać, że efekt końcowy procesu szlifowania w znacznej mierze jest uzależniony od ziamistości użytkowanego krążka ściernego. Najlepsze efekty szlifowania suchych powierzchni gipsowo-kartonowych uzyskuje się stosując krążki ścierne o ziamistości 120 -240. Dla ułatwienia podajemy orientacyjny dobór ziamistości krążków do rodzaju wykonywanej operacji szlifierskiej.

Zlarnistość	Przeznaczenie
40	Do usuwania znacznych nierówności powierzchni
60	Do usuwania drobniejszych nierówności powierzchni
80	Do usuwania farb i kleju
100	Do wygładzania
120	Do wstępnego szlifowania
150-180	Do szlifowania
240	Do szlifowania szybkoschnących powierzchni

Wymieniać krążki ścierne kiedy są zużyte. Zmieniać ziarnistość stosowanych krążków. Zaczynąć pracę krążkami o większej ziarnistości, a kończyć z drobnym nasypem. Każda wymiana krążka ściernego musi być dokonana przy odłączonej wtyczce szlifierki od gniazdka zasilającego. W czasie pracy dociskać lekko szlifierkę do obrabianej powierzchni. Tylko wtedy następuje prawidłowe odprowadzanie drobin urobku do odkurzacza. Przekrzywienie głowicy lub jej lekkie uniesienie natychmiast spowoduje wydostawanie się pyłu gipsowego do pomieszczenia, a nie pochłonięcie go przez system odprowadzania urobku. W czasie pracy należy stosować okulary ochronne i maseczkę przeciwpyłową. Kończąc szlifowanie zawsze najpierw odlączyć szlifierkę naciskając przycisk wyłącznika oznaczony OFF, a dopiero po jej wyłączeniu odłączyć odkurzacz.

10. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Okresowo weryfikować stan techniczny maszyny. Sprawdzać przed każdym rozpoczęciem pracy, czy krążek ścierny nie jest wyeksploatowany. Dbać o czystość maszyny, szczególnie uwagę poświęcając na oczyszczenie otworów wlotowych powietrza do silnika (bardzo ważne). Czynność tą najlepiej wykonać przedmuchując szlifierkę sprężonym powietrzem.

Okresowo zlecać kontrolę stanu szczotek elektrografitowych. W przypadku stwierdzenia, że są krótsze niż 5 mm należy je bezwzględnie wymienić na nowe.

Wymiana linki napędowej

Przed przystąpieniem do wymiany linki napędowej, należy upewnić się czy pancerz elastyczny nie jest uszkodzony mechanicznie lub czy nie znajdująją się w nim pozostałości uszkodzonej linki. Należy sprawdzić stan gumowego oringu, znajdujące się na gwintowanej części pancerza.

W celu wymiany linki napędowej należy wykonać następujące czynności. Poluzować opaskę zaciskową znajdująca się w dolnej części przewodu pyłowego, zsunąć osłonę gumową, odkręcić dwa wkręty mocujące podkładkę specjalną, wyjąć pancerz z kształtki, a drugi koniec wykręcić z korpusu wrzeciona, usunąć uszkodzoną linkę. Montując nową linkę należy wkręcić pancerz elastyczny w korpus wrzeciona, wsunąć nową linkę do oporu w pancerz, pokręcić tarczę szlifierki tak by końcówka linki wskoczyła w gniazdo osi napędowej, drugi koniec linki wsunąć w osłonę linki i umieścić we wrzecionie także obracając tarczą szlifierki, przykręcić podkładkę specjalną dwoma zdemontowanymi wcześniej wkrętami, nasunąć osłonę gumową na podkładkę specjalną, nałożyć przewód pyłowy na kształtkę mocującą pancerz, zacisnąć opaską zaciskową. Wymianę linki wykorzystać do nasmarowania linki i wnętrza pancerza (po jego uprzednim wyczyszczeniu) smarem np. ŁT4. Szlifierkę należy przechowywać oczyszczoną z pyłu gipsowego w miejscu suchym, zabezpieczonym przed dostępem wilgoci. Nie pozostawiać urządzenia podłączonego do sieci bez dozoru. Po zakończeniu pracy obowiązkowo odłączać wtyczkę z gniazdka. Urządzenie podłączać do sieci jedynie na czas pracy.

11. Części zamienne i akcesoria

Zalecane akcesoria i części zamienne

Dla wygodniejszej pracy polecamy uchwyt pomocniczy o nr. kat. DED77481. Ze względów eksploatacyjnych do zastosowania w szlifice wysięgnikowej zalecane są tarcze o średnicy 225-230 mm. Polecamy krążki papieru ściernego DEDRA o różnej ziamistości. Posiadają one następujące numery katalogowe: gr. 60 - DED77490, gr. 80 - DED77491, gr. 100 - DED77492, gr. 120 - DED77493, gr. 150 - DED77494, gr. 180 - DED77495, gr. 240 - DED77496. Zalecamy również krążki ścierne siatkowe DEDRA. Charakteryzują się one większą żywotnością lecz oferują niższą precyzję w porównaniu z papierem ściernym. Nr. katalogowe: gr. 80 - DED7749S1, gr. 100 - DED7749S2, gr. 120 - DED7749S3, gr. 180 - DED7749S5. Linka napędowa posiada numer katalogowy XDED7748.24. Szczotki XDED7748.79/YSGOO2. Tarcza mocująca, numer katalogowy XDED7749.02. Pancerz linki, nr kat. XDED7749.87

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Przewód zasilający jest złę podłączony	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający.
	Przewód zasilający jest uszkodzony	W przypadku stwierdzenia uszkodzenia przewodu zasilającego przekazać urządzenie do serwisu.
Urządzenie nie działa	W gniazdku nie ma napięcia	Sprawdzić napięcie w gniazdku.Sprawdzić, czy nie zadziałał bezpiecznik.
Urządzenie nie działa	Uszkodzony włącznik	Przekazać urządzenie do serwisu.
Silnik nie ma mocy, rusza z trudem	Zużyte szczotki.	Przekazać urządzenie do serwisu.
Czuć zapach spalonej izolacji	Silnik wymaga naprawy	Przekazać urządzenie do serwisu.
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Przedmuchać sprężonym powietrzem.
Efektywność pracy bardzo mała	Zużyty krążek ścierny	Wymienić krążek ścierny na nowy

13. Kompletacja urządzenia

1. Szlifierka wysięgnikowa – 1 szt., 2. Komplet krążków papieru ściernego – 6 szt., 3. Dwufunkcyjny wkrętak piasko krzyżakowy – 1 szt., 4. Komplet dwóch adaptorów – 1 szt., 5. Przewód elastyczny – 1 szt., 6. Zapasowa linka napędowa – 1 szt., 7. Szczołki elektrografitowe

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

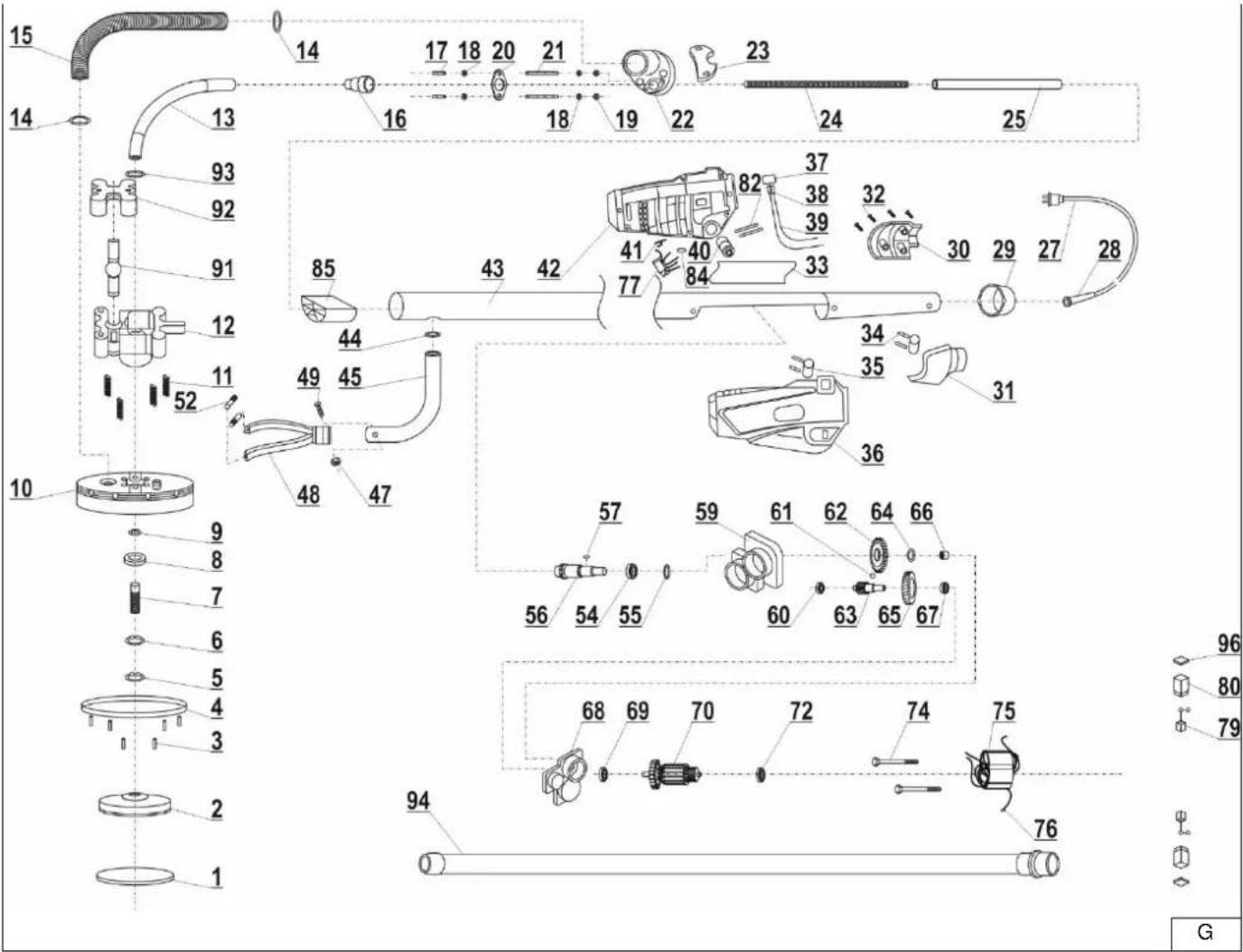

15. Wykaz części do rysunku złożeniowego DED7748 (Rys. G)

Numer	Nazwa części
2	Tarcza
4	Osłona przeciwpyłowa
5	Pierścień osadczy
6	Pierścień osadczy fi28
7	Oś napędowa
8	Łożysko 6001
10	Osłona tarczy
11	Sprężyna
12	Korpus wrzeciona
13	Pancerz elastyczny linki
15	Przewód pyłowy
16	Osłona gumowa
20	Podkładka specjalna
22	Kształtka mocująca pancerz
24	Linka napędowa
25	Osłona linki
27	Przewód zasilający
28	Odgiętka(osłonka gumowa) przewodu prądowego
30	Osłona lewa
31	Osłona prawa
37	Włącznik JIA BEN
40	Regulator prędkości obrotowej
45	Wspornik ramienia
48	Ramię głowicy
52	Sworzeń gwintowany
56	Wrzeciono
59	Obudowa głowicy
62	Koło zębale odbiocze ( zęby poste )
63	Walek uzębiony
65	Koło zębate ( zęby skośne )
68	Korpus przekładni
69	Łożysko 608
70	Wirnik (38mm)
71	Wirnik (36mm)
72	Łożysko 607
75	Stojan 38mm
77	Płytką z kondensatorem
79	Szczotka elektrografitowa
80	Szczotkotrzymacz
90	Silnik elektryczny
91	Przegub kulowy
92	Pokrywa korpusu
93	Oring
94	Wąż 4,5m
95	Opakowanie jednostkowe (karton/kolor)
96	Zaślepka szczotkotrzymacza

Karta gwarancyjna

na

Szlifierka wysięgnikowa

Nr katalogowy: DED7748 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Szlifierka wysięgnikowa	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej
Szczotki elektrografitowe, linka napędowa	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
   z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancja Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

7. Pripojenie k sieti

(tykajúce są domácností)

8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru
