| Typ produktu | Kuchenka gazowa |
| Model | FHCR 905 4G TC |
| Marka | Franke |
| Szerokość | 90 cm |
| Głębokość | 60 cm |
| Wysokość | 85-95 cm (regulowana) |
| Waga | około 65 kg |
| Zasilanie | Gaz ziemny lub LPG (przełączany) |
| Liczba palników | 4 gazowe (w tym jeden z podwójną koroną) |
| Piekarnik | Gazowy, pojemność 70 l |
| Funkcje piekarnika | Grill, termoobieg, rożen |
| Zapłon | Elektroniczny, automatyczny |
| Materiał obudowy | Stal nierdzewna / szkło hartowane |
| Łatwość czyszczenia | Emaliowana komora piekarnika, wyjmowane prowadnice |
| Bezpieczeństwo | Zabezpieczenie przeciwwyciekowe gazu, blokada drzwi piekarnika |
| Klasa energetyczna | A |
| Napięcie | 230 V (tylko dla zapłonu i oświetlenia) |
| Gwarancja | 2 lata |
| Dostępność części zamiennych | Tak, przez autoryzowany serwis Franke |
Często zadawane pytania - FHCR 905 4G TC FRANKE
Pytania użytkowników dotyczące FHCR 905 4G TC FRANKE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kuchenka w formacie PDF za darmo! Znajdź swoją instrukcję FHCR 905 4G TC - FRANKE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. FHCR 905 4G TC marki FRANKE.
INSTRUKCJA OBSŁUGI FHCR 905 4G TC FRANKE
PL Instrukcja montażu
RO Manual de instalare
Montaż przeprowadzić zgodnie z obowiązującymi normami i przepisami.
Czynności montażowe mogą być wykonywane wyłącznie przez wyspecjalizowany personel posiadający odpowiednie uprawnienia.
Producent nie ponosi odpowiedzialności za urazy lub uszkodzenia spowodowane nieprzestrzeganiem tych zasad.
Przyłącze gazu musi być zgodne z przepisami krajowymi obowiązującymi w chwili montażu.
Tabliczka znamionowa
Tabliczka znamionowa znajduje się na spodzie urządzenia.

Wymagania dotyczące mebli
Niniejsza instrukcja opisuje płytę gazową do zabudowy klasy 3 i elementy elektryczne typu Y.
Istotnym jest, aby umieścić otwór w jak najwyżgodniejszym miejscu, pamiętając o tym, że przewód doprowadzający gaz nie może dotykać boków piekarnika pod płytą.
W przypadku montażu w meblach wykonanych z materiałów palnych należy ściśle stosować się do wytycznych i norm w zakresie instalacji niskonapięciowych i ochrony przeciwpożarowej.
Meble, w których montowane ma być urządzenie do zabudowy, muszą być wykonane z odpowiednich materiałów (tworzywa sztuczne i drewno fornirowane) łączonych klejami odpornymi na wysokie temperatury (min. 100°C): Użycie nieodpowiednich materiałów i klejów może skutkować wypaczeniem i odklejeniem.
Ilość wolnego miejsca w elemencie zabudowy kuchennej przeznaczonym do montażu urządzenia musi umożliwiać wykonanie połączeń elektrycznych.
Elementy podwieszane nad urządzeniem muszą być zamontowane na wysokości zapewniającej wystarczającą ilość miejsca na wygodną pracę.
Ważne:
Urządzenia oznaczone są klasą „Y” ochrony przed pożarem. Montowanie dekoracyjnych obramowań drewnianych wzdłuż blatu za urządzeniem jest dozwolone pod warunkiem zachowania minimalnych odległości: 50 mm od ścian bocznych, 30 mm od ściany tylnej oraz 700 mm od wszelkich mebli nad płytą.
Zalecana grubość blatu, którym należy zabudować urządzenie, wynosi 50 mm.
W przypadku innych wymiarów ewentualne modyfikacje muszą być przygotowane przez technika.
Wentylacja pomieszczeń
Należy upewnić się, że pomieszczenie, w którym zamontowane jest urządzenie wyposażone jest w stałe otwory wentylacyjne na zewnątrz budynku lub kanały wentylacyjne w celu zapewnienia odpowiedniego przepływu powietrza zgodnie z obowiązującymi przepisami. Wszystkie otwory muszą:
- Mieć przekrój o powierzchni przynajmniej 100 cm².
- Być wykonane w taki sposób, aby nie mogły zostać zablokowane od wewnątrz lub zewnątrz.
- Być odpowiednio zabezpieczone, aby upewnić się, że otwór wentylacyjny pozostanie nienaruszony.
- Znajdować się na odpowiedniej wysokości nad podłogą, aby przepływ powietrza nie był blokowany.
Jeśli otwory zostaną wykonane w ścianie pomiędzy dwoma pomieszczeniami, drugie pomieszczenie musi posiadać bezpośrednią wentylację i nie może być:
- Sypialnia
- Wspólnym obszarem w budynku
- Obszarem zagrożonym pożarem
Przed sprawdzeniem i kontrolą urządzenia należy upewnić się, że w pomieszczeniu, w którym wykonano otwór wentylacyjny nie panuje niskie ciśnienie spowodowane działaniami innego użytkownika oraz że wentylacja pomiędzy pomieszczeniami jest zapewniona przez stałe otwory, np. poprzez zwiększenie odległości pomiędzy drzwiami a podłogą. Odprowadzanie oparów musi odbywać się za pośrednictwem okapu, który musi być podłączony do komina, przewodu kominowego lub prowadzić bezpośrednio na zewnątrz budynku.

Proces zabudowy
Urządzenie montowane jest w meblach za pomocą wsporników i dołączonych akcesoriów.
Upewnić się, że po zamontowaniu urządzenia możliwy jest łatwy dostęp do dwóch przednich elementów mocujących.
1
Otwór do montażu w blacie należy wykonać zgodnie z podanymi wymiarami.
Przy montażu na równi z blatem, krawędź wokół otworu montażowego należy podfrezować. Dopilnować, aby podane wymiary otworu i frezowania zostały zachowane.
2
Przed przystąpieniem do podłączania urządzenia zapoznać się z informacjami w części „Podłączanie gazu”.
Podłączyć przewód dostarczający gaz do urządzenia.
3
Przed przystąpieniem do podłączania urządzenia zapoznać się z informacjami w części „Podłączanie do sieci elektrycznej”.
▶ Podłączyć urządzenie do źródła zasilania.
4
Prawidłowo zamocować urządzenie w blacie.
▶ Uszczelnić otwór i umieścić w nim płytę.
Zamocować urządzenie za pomocą śrub i wsporników.
▶ Usunąć nadmiar uszczelnienia.
5
Jeśli urządzenie nie jest montowane nad piekarnikiem:
▶ Należy zamontować przegrodę oddzielającą.
6
Regulacja minimalnej wielkości płomienia
Zdjąć pokrętła (pokrętła wciskane).
Zapalić palniki.
Wyregulować minimalną wielkość płomienia, obracając śrubę regulującą w prawo, aby zmniejszyć płomień lub w lewo, aby go zwiększyć. Śrubokręt potrzebny do regulacji dołączany jest do dostarczanego zestawu akcesoriów.
Podłączanie przewodu doprowadzającego gaz
Podłączyć przewód dostarczający gaz do urządzenia zgodnie z obowiązującymi przepisami po upewnieniu się, że urządzenie jest dostosowane do używanego rodzaju gazu. W przeciwnym wypadku wykonać czynności opisane w części „wymiana dysz”.
W przypadku gazu płynnego użyć regulatorów ciśnieniach zgodnych z obowiązującymi normami.
Gaz można podłączyć na dwa sposoby:
A
Podłączyć płytę gazową, używając miedzianej rury o średnicy 12 mm (3). Aby zapewnić odpowiednie uszczelnienie, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1).
B
Podłączyć płytę, używając elastycznej stalowej rury o ciągłej powierzchni (2). Aby zapewnić odpowiednie uszczelnienie również w tym przypadku, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1).
Upewnić się, że instalacja przeprowadzona została zgodnie z obowiązującymi przepisami dotyczącymi instalacji gazowych.
▶ Po wykonaniu połączenia sprawdzić jego szczelność za pomocą wody z mydłem.
Podłączanie do sieci elektrycznej
Płyta grzewcza FRANKE wyposażona jest w trzyrdzeniowy przewód z wolnymi zaciskami.
Sprawdzić, czy specyfikacja domowej sieci elektrycznej (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją urządzenia.
Jeśli urządzenie ma być na stałe podłączone do źródła zasilania:
Zamontować urządzenie umożliwiające odłączenie zasilania z rozwarciem styku wynoszącym 3 mm zapewniającym całkowite odłączenie urządzenia w przypadku wystąpienia przepięcia kategorii III.
▶ Spełnione muszą być następujące warunki:
- Sprawdzić, czy specyfikacja zasilania (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją płyty FRANKE.
- Wtyczka i gniazdo muszą być przystosowane do natężenia 16 A.
- Wtyczka i gniazdo muszą być łatwo dostępne i umiejscowione tak, aby podczas podłączania lub odłączania wtyczki nie było możliwe dotknięcie żadnych elementów pod napięciem.
- Wtyczka może zostać podłączona bez żadnych trudności i jest łatwo dostępna po montażu urządzenia.
- Po zamontowaniu w blacie urządzenie nie może opierać się na wtyczce.
- W przypadku wymiany kabla zasilającego użyć kabla 3 x 0,75 mm ^2 typu H05RR-F.
- Przyłącza dwóch urządzeń nie mogą być połączone z jedną wtyczką.
- Zwracać uwagę na biegunowość zacisków (niebieski = neutralny = (1) / żółtozielony = uziemienie = (2) / brązowy = pod napięciem = (3)).
Wymiana dysz
Ważne: wszystkie urządzenia są fabrycznie dostosowane do gazu ziemnego (G20). Jeśli ma zostać zastosowany inny rodzaj gazu, należy wymienić dysze w następujący sposób:
Zdemontować ruszt, nakładki palników i nasadki motylkowe.
Zdemontować dysze i wymienić je na te dostarczone i dostosowane do wybranego rodzaju gazu, upewniając się, że oznaczenie zgadza się z tym podanym w tabeli.
▶ Ponownie zamontować nasadki motylkowe, nakładki palników i ruszt.
Palniki nie wymagają regulacji przepływu powietrza.
Dostęp do płyty
Aby dostać się do wnętrza płyty, należy wykonać następujące czynności:
Zdemontować ruszt, nakładki palników i nasadki motylkowe.
Zdemontować pokrętła zdejmując je z bolców.
▶ Odkręcić śruby mocujące palniki do płyty.
▶ Unieść płytę.
Ważne
Podczas zmiany używanego rodzaju gazu należy umieścić odpowiednią naklejkę (dostarczaną jako akcesorium) na tabliczce znamionowej. W przypadku stosowania LPG (G30 lub G31) należy maksymalnie zmniejszyć wielkość płomienia za pomocą śruby. Niniejsze urządzenia posiadają kat. II 2H3+.
NAPRAWA
Jeśli kabel zasilający jest uszkodzony, aby uniknąć ryzyka, powinien on zostać wymieniony przez producenta, pracownika serwisu lub inną osobę o podobnych kwalifikacjach.
Ostrzeżenie!
Przed przystąpieniem do wszelkich prac naprawczych należy odłączyć urządzenie od źródła zasilania.
DANE TECHNICZNE
Zob. tabliczkę znamionową umieszczoną na spodzie produktu.
Identyfikacja produktu
Kategoria urządzenia: II 2H3+
Moc i wartości palników
Palnik Moc znamionowa (kW) Moc ograniczona (kW)
TC 4 1,8
R 3 0,7
SR 1,75 0,45
SR PLUS 1,9 0,45
AUX 1 0,3
Moc i wartości palników
| Palnik Wydajność znamionowa G20 (m3/h) | Dysze G20 20 mbar (100/mm) | Wydajność znamionowa G30/G31 (g/h) | Dysze G30/ G31 28 - 30/37 mbar (100/mm) | |
| TC | 0,381 | E(2 x 1,01) + I(1 x 0,68) | 291 | E(2 x 0,68) + I(1 x 0,46) |
| R | 0,286 | 1,28 | 218 | 0,87 |
| SR | 0,167 | 1,03 | 127 | 0,67 |
| SR PLUS | 0,181 | 1,06 | 138 | 0,69 |
| AUX | 0,095 | 0,78 | 73 | 0,5 |

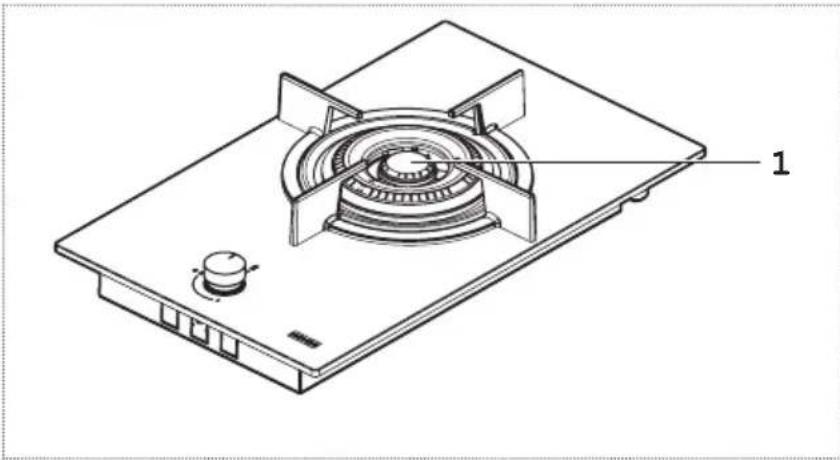

FH CR 301 1TC HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gł.) | - | 310 x 510 |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | - | |
| Moc/natężenie 0,6 W/16 A | ||
| Całkowita moc znamionowa użytego gazu | 4,00 kW | |
| Całkowita wydajność znamionowa - gaz G20 | 0,381 m^3/h | |
| Całkowita wydajność znamionowa - gaz G30/G31 | 291 g/h | |
| Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu) | 8,00 | |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/netto) | M | 7,5/6,5 | kg |
| Liczba palników | 1 | ||
| Źródło ciepła każdego z palników | Gaz |

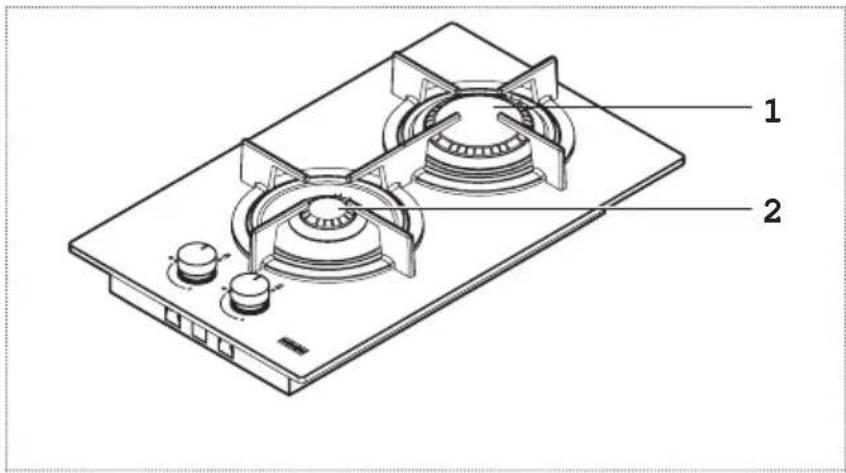

FH CR 302 2G HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gł.) | - | 310 x 510 |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | - | |
| Moc/natężenie 0,6 W/16 A | ||
| Całkowita moc znamionowa użytego gazu | 4,00 kW | |
| Całkowita wydajność znamionowa - gaz G20 | 0,381 m^3/h | |
| Całkowita wydajność znamionowa - gaz G30/G31 | 291 g/h | |
| Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu) | 8,00 | |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/netto) | M | 7,5/6,5 | kg |
| Liczba palników | 2 | ||
| Źródło ciepła każdego z palników | Gaz |

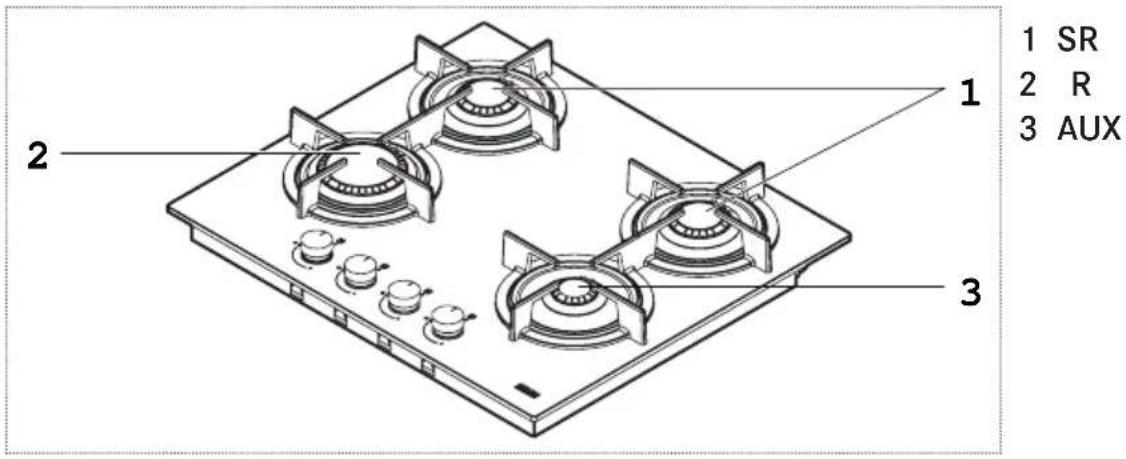

FH CR 604 4G HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gt.) - 590 x 510 | |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | |
| Moc/natężenie 0,6 W/16 A | |
| Całkowita moc znamionowaużytego gazu | 7,50 kW |
| Całkowita wydajność znamionowa- gaz G20 | 0,715 m3/h |
| Całkowita wydajność znamionowa- gaz G30/G31 | 545 g/h |
| Powietrze potrzebne do spalania(2 m3/h na kW mocy znamionowejużytego gazu) | 15,00 |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/ netto) | M 14/12 | kg |
| Liczba palników | 4 | |
| Źródło ciepła każdego z palników | Gaz |

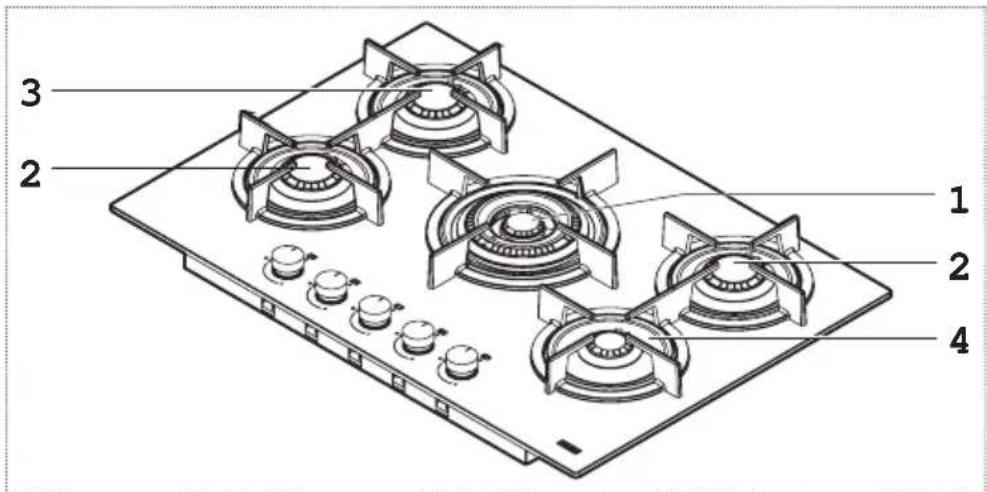

FH CR 755 4G TC HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gł.) - 750 x 510 | |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | |
| Moc/natężenie 0,6 W/16 A | |
| Całkowita moc znamionowa użytego gazu | 10,55 kW |
| Całkowita wydajność znamionowa - gaz G20 | 1,005 m^3 /h |
| Całkowita wydajność znamionowa - gaz G30/G31 | 767 g/h |
| Powietrze potrzebne do spalania(2 m^3 /h na kW mocy znamionowej użytego gazu) | 21,10 |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/ netto) | M 18/15,5 kg |
| Liczba palników | 5 |
| Źródło ciepła każdego z palników | Gaz |

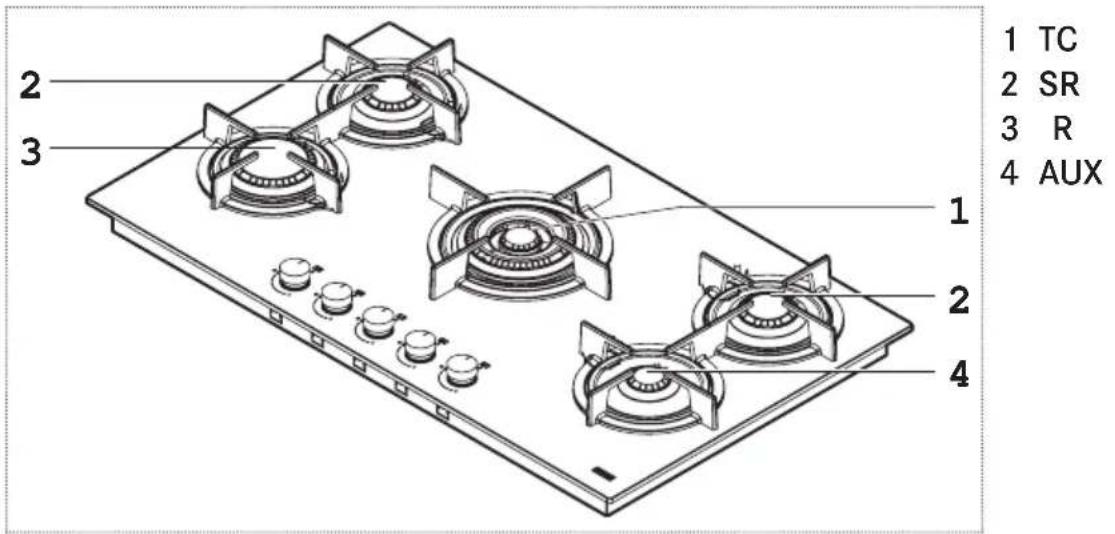

FH CR 905 4G TC HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gł.) - 880 x 510 | |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | |
| Moc/natężenie 0,6 W/16 A | |
| Całkowita moc znamionowa użytego gazu | 11,50 kW |
| Całkowita wydajność znamionowa - gaz G20 | 1,096 m^3/h |
| Całkowita wydajność znamionowa - gaz G30/G31 | 836 g/h |
| Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu) | 23,00 |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/ netto) | M 19,5/17,5 | kg |
| Liczba palników | 5 | |
| Źródło ciepła każdego z palników | Gaz |

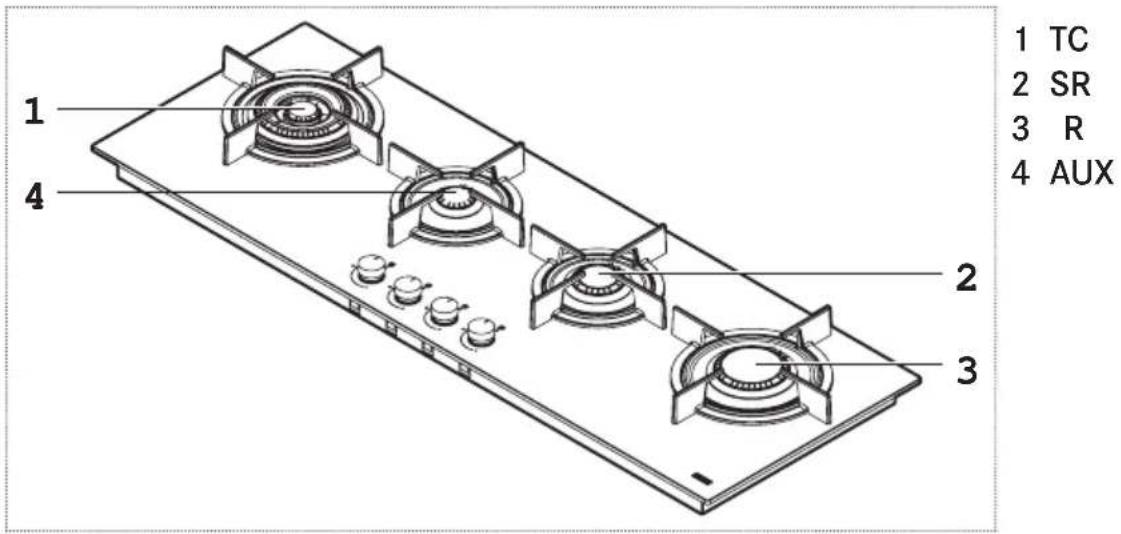

FH CR 1204 3G TC HE

Parametr Wartość Wymiary (mm)
| Wymiary robocze (szer. x gł.) - 1180 x 410 | |
| Napięcie i częstotliwość zasilania 220-240 V,50/60 Hz | |
| Moc/natężenie 0,6 W/16 A | |
| Całkowita moc znamionowa użytego gazu | 9,75 kW |
| Całkowita wydajność znamionowa - gaz G20 | 0,929 m^3/h |
| Całkowita wydajność znamionowa - gaz G30/G31 | 709 g/h |
| Powietrze potrzebne do spalania(2 m^3/h na kW mocy znamionowej użytego gazu) | 19,50 |
Parametr Symbol Wartość Jednostka miary
| Masa urządzenia (brutto/ netto) | M 24/18,5 | kg |
| Liczba palników | 4 | |
| Źródło ciepła każdego z palników | Gaz |
