Studio Pro - Mikrofon Tracer - Bezpłatna instrukcja obsługi

Typ produktu	Mikrofon pojemnościowy (kondensatorowy)
Model	Studio Pro
Marka	Tracer
Charakterystyka kierunkowa	Kardioidalna
Pasmo przenoszenia	30 Hz – 16 kHz
Czułość	-38 dB +/- 3 dB (0 dB=1 V/Pa przy 1 kHz)
Maksymalny poziom ciśnienia akustycznego (SPL)	120 dB
Stosunek sygnału do szumu	70 dB
Równoważny poziom szumu	16 dBA
Napięcie zasilania	1,5 V
Pobór prądu	3 mA
Waga korpusu	205 g (7,2 oz)
Kolor	Czarny
Materiał	Metal
Średnica kapsuły	16 mm
Wyposażenie dodatkowe	Kabel, pop filtr, nakładka piankowa, amortyzator, zacisk stołowy, statyw mikrofonu
Cechy szczególne	Duża kapsuła z platerowaną membraną, obwód bez transformatora, elektronika SMD, wykończenie niklowe, stabilny wysięgnik z pop filtrem, regulowane ramię z 2-osiowym mocowaniem
Zalecane zastosowanie	Nagrywanie wokalu i instrumentów w studiu
Utylizacja	Produkt nie może być traktowany jako odpad domowy – utylizować zgodnie z przepisami WEEE
Certyfikat	CE
Producent	Megabajt Sp. z o.o., ul. Rydygiera 8, 01-793 Warszawa

Często zadawane pytania - Studio Pro Tracer

Jak podłączyć mikrofon Studio Pro?

Podłącz dostarczony kabel do mikrofonu i do interfejsu audio lub miksera. Mikrofon wymaga napięcia 1,5 V – może być zasilany przez phantom power (jeśli interfejs to obsługuje) lub przez dedykowane zasilanie. Sprawdź instrukcję dla konkretnych zaleceń.

Czy mikrofon wymaga phantom power?

Specyfikacja wskazuje napięcie 1,5 V, co jest nietypowe dla standardowego phantom (48 V). Może być zasilany przez phantom power o niskim napięciu lub przez wbudowaną baterię. Zalecamy zapoznanie się z instrukcją obsługi w celu uzyskania dokładnych informacji.

Jaka jest optymalna odległość od źródła dźwięku?

Zalecamy rozpoczęcie od odległości około 15 cm między mikrofonem a źródłem dźwięku, z pop filtrem umieszczonym przed wokalistą. Eksperymentuj, aby znaleźć najlepsze ustawienie w zależności od akustyki pomieszczenia i rodzaju nagrywanego dźwięku.

Jak zamontować statyw mikrofonu?

Przykręć zacisk stołowy do krawędzi stołu. Umieść regulowane ramię w otworze i dokręć śrubę. Następnie przymocuj amortyzator do statywu i zamontuj mikrofon. Dzięki 2-osiowemu mocowaniu możesz precyzyjnie ustawić położenie.

Do czego służy pop filtr?

Pop filtr minimalizuje dźwięki wybuchowe (np. 'P', 'B', 'T', 'K'), które powodują trzaski. Umieść go między źródłem dźwięku a mikrofonem, w odległości około 15 cm od mikrofonu. Pop filtr chroni również kapsułę przed wilgocią.

Jak czyścić mikrofon Studio Pro?

Używaj suchej, miękkiej szmatki do czyszczenia obudowy. Unikaj wilgoci na kapsule mikrofonu – wilgoć może uszkodzić przetwornik. Do ochrony przed wilgocią używaj pop filtra i przechowuj mikrofon w suchym miejscu.

Dlaczego słychać szumy podczas nagrywania?

Sprawdź ustawienia wzmocnienia (gain) – zbyt wysoki gain może powodować szum. Upewnij się, że pop filtr jest prawidłowo umieszczony, a w pomieszczeniu nie ma niepożądanych odbić dźwięku. Mikrofon ma niski poziom szumu własnego (16 dBA), więc szumy często pochodzą z otoczenia.

Czy mikrofon nadaje się do nagrywania instrumentów?

Tak, dzięki kardioidalnej charakterystyce kierunkowości i szerokiemu pasmu przenoszenia (30 Hz – 16 kHz) mikrofon sprawdzi się przy nagrywaniu gitary, pianina, perkusji i innych instrumentów. Zalecamy eksperymentowanie z ustawieniem.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać za darmo ze strony notice-facile.com. Dostępna jest w języku polskim oraz innych językach po zgłoszeniu zapytania.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: kabel, pop filtr, nakładka piankowa (osłona przeciwwietrzna), amortyzator, zacisk stołowy oraz statyw mikrofonu z regulowanym ramieniem.

INSTRUKCJA OBSŁUGI Studio Pro Tracer

TRACER Studio Pro Instrukcja obsługi

EN

Charakterystyka częstotliwościowa

Frequency Response

Charakterystyka kierunkowa

Polar Response

Wyposażenie dodatkowe

1. Kabel
2. Pop filtr
3. Nakładka z pianki tłumiąca odgłos wiatru
4. Amortyzator
5. Zacisk do stołu
6. Statyw mikrofonu

Właściwości

• Duża kapsuła z platerowaną membraną
• Kardioidalna charakterystyka kierunkowości
• Obwód bez transformatora o ultraniskim poziomie szumów
• Najnowocześniejsza elektronika montowana na powierzchni
• Wykończenie niklowane, gładkie, odporne na trudne warunki
• Stabilny, metalowy układ wysięgnika z pop filtrem
• Ramię wysięgnika z 2-osiowym zamocowaniem obrotowym w celu dokładnego ustawiania położenia

Umieszczenie mikrofonu

Logo Tracer umieszczone na korpusie mikrofonu oznacza jego przód oraz wyznacza obszar zbierania dźwięku przy charakterystyce kardio-idalnej. Zawsze tak umieszczać mikrofon, aby jego strona z logo była ustawiona w kierunku do źródła nagrywanego dźwięku. Podobnie jak w wielu innych przypadkach nagrywania dźwięku, szukanie preferowanego miejsca umieszczenia mikrofonu polega na eksperymentowaniu.

Nagrywanie wokalu

- Zalecamy użycie pop filtru każdorazowo przy nagrywaniu wokalu. Minimalizuje on „wybuchowe” dźwięki powstające przy wymawianiu spółglosek zwarto-rozwartych (twardych dźwięków 'P', 'B', 'T' i 'K') wywołujących nagły strumień powietrza, który powoduje przeciążenie kapsuły i "trzaski".

• Obecność wilgoci na kapsule mikrofonu może stanowić problem w przypadku mikrofonów kondensacyjnych; użycie pop filtra zmniejsza ryzyko ich wystąpienia.
• Położenie mikrofonu i pop filtra w stosunku do położenia wokalisty może być różne w zależności od kilku różnych czynników (np. akustyki pomieszczenia, rodzaju nagrywanego wokalu oraz od tego, czy wokalista ma głos wysoki czy niski).
• Idealnym rozwiązaniem jest rozpoczęcie pracy przy pop filtrze umieszczonym bezpośrednio przed wokalistą, a następnie odsuniętym na odległość ok.15cm (6") od mikrofonu. Umożliwi to utrzymanie stałej minimalnej odległości między mikrofonem a wykonawcą i pomoże w utrzymaniu odpowiedniego poziomu nagrania.
• Poszukiwanie właściwego położenia najlepiej jest prowadzić przy ustawionym kącie, dla którego mikrofon jest przeznaczony, ponieważ uzyskane wyniki mogą być różne w przypadku gdy wykonawca nie znajduje się w osi mikrofonu.

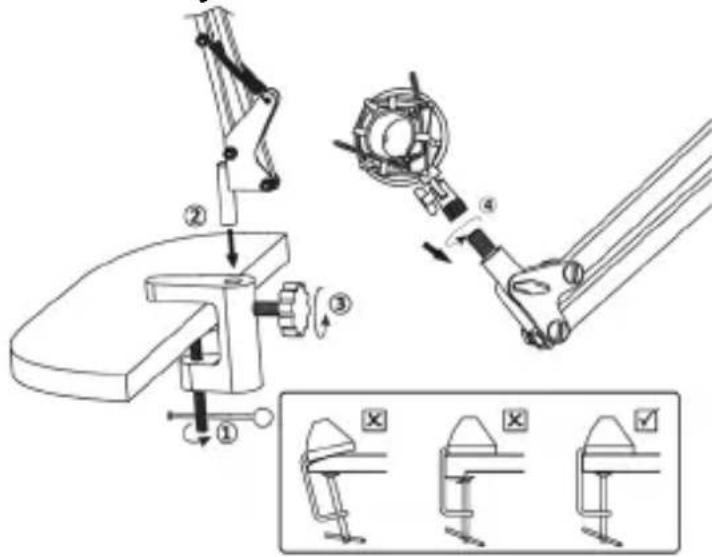

Montaż statywu do stołu

1. Przykręcić ZACISK do krawędzi stołu.
2. Umieścić REGULOWANE RAMIĘ w otworze.
3. Dokręcić śrubę.
4. Przymocować amortyzator do statywu mikrofonu.

Parametry techniczne

• Rdzeń mikrofonu: Średnica: 16mm Kondensator
  • Kierunkowość: kardioidalna
• Pasmo przenoszenia 30Hz-16kHz
• Czułość: -38dB +/- 3dB (0dB=1V/Pa dla 1 kHz)
• Równoważny poziom szumu: 16dBA Max.
  • Max. SPL (poziom ciśnienia akustycznego): 120dB
• Stosunek sygnału do szumów: 70dB
• Prąd elektryczny: 3mA
• Napięcie: 1,5V
  • Ciężar korpusu: 7,2oz/205g
• Kolor: Czarny
• Material: Metal

Wyposażenie dodatkowe

Wyposażenie dodatkowe

Umiestnenie mikrofónu

Symbol odpadów pochodzących ze sprzętu elektrycznego i elektronicznego

Użycie symbolu WEEE oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.

CE

Producent:

Megabajt Sp. z o.o., ul. Rydygiera 8, 01-793 Warszawa
