Typ produktu	Odkurzacz workowy
Producent	Zelmer
Model	Elf 2 323.0 EF
Moc silnika	1600 W
Pojemność worka	3,5 l
Filtracja	HEPA H13
Długość kabla	6 m
Promień działania	8 m
Poziom hałasu	75 dB
Waga	4,5 kg
Wymiary (szer. × gł. × wys.)	300 × 250 × 420 mm
Kolor	Czerwony / Czarny
Rodzaj ssawki podstawowej	Uniwersalna 3w1
Akcesoria w zestawie	Ssawka do podłóg, szczotka do tapicerki, ssawka szczelinowa
Regulacja mocy	Elektroniczna, płynna
Zastosowanie	Na sucho
Pielęgnacja	Wymiana worka i czyszczenie filtrów
Zabezpieczenia	Automatyczne wyłączanie przy przegrzaniu
Dostępność części zamiennych	Worki, filtry, akcesoria
Gwarancja	2 lata

Często zadawane pytania - Elf 2 323.0 EF Zelmer

Jak wymienić worek w odkurzaczu Zelmer Elf 2 323.0 EF?

Aby wymienić worek, wyłącz odkurzacz i odłącz go od zasilania. Otwórz pokrywę komory worka, wyjmij pełny worek, a nowy włóż zgodnie z oznaczeniami. Zamknij pokrywę, aż usłyszysz kliknięcie.

Jak czyścić filtr HEPA w odkurzaczu Zelmer Elf 2 323.0 EF?

Filtr HEPA można delikatnie wytrzepać na zewnątrz lub przepłukać pod bieżącą wodą (jeśli jest to filtr myty). Przed ponownym montażem upewnij się, że jest całkowicie suchy. Czyszczenie co 3 miesiące.

Dlaczego odkurzacz Zelmer Elf 2 323.0 EF nie włącza się?

Sprawdź, czy kabel jest prawidłowo podłączony do gniazdka i czy wtyczka nie jest uszkodzona. Upewnij się, że przycisk zasilania jest w pozycji włączonej. Jeśli to nie pomoże, sprawdź bezpiecznik w instalacji domowej.

Jakie worki pasują do odkurzacza Zelmer Elf 2 323.0 EF?

Do tego modelu pasują standardowe worki Zelmer z serii Elf, oznaczone symbolem ZVC-3.5. Można stosować worki papierowe lub syntetyczne o pojemności 3,5 litra.

Czy odkurzacz Zelmer Elf 2 323.0 EF nadaje się do zbierania popiołu?

Nie, ten odkurzacz jest przeznaczony wyłącznie do zbierania kurzu na sucho. Nie wolno używać go do zbierania popiołu, wody ani ostrych przedmiotów, ponieważ grozi to uszkodzeniem silnika.

Jak wyregulować moc ssania w odkurzaczu Zelmer Elf 2 323.0 EF?

Moc ssania reguluje się płynnie za pomocą pokrętła umieszczonego na obudowie odkurzacza. Obrót w prawo zwiększa moc, w lewo zmniejsza. Można też regulować przepływ powietrza przez otwór w rurze.

Jaki jest poziom hałasu odkurzacza Zelmer Elf 2 323.0 EF?

Poziom hałasu wynosi około 75 dB, co jest standardową wartością dla odkurzaczy workowych. Ze względu na komfort użytkowania zaleca się stosowanie ochronników słuchu przy długotrwałym użytkowaniu.

Gdzie znajduje się filtr wylotowy w odkurzaczu Zelmer Elf 2 323.0 EF?

Filtr wylotowy (HEPA) znajduje się z tyłu odkurzacza, za kratką wylotu powietrza. Aby go wyjąć, należy odchylić kratkę i wyciągnąć filtr. Dostęp do filtra wlotowego jest pod pokrywą worka.

Jak prawidłowo przechowywać odkurzacz Zelmer Elf 2 323.0 EF?

Odkurzacz należy przechowywać w suchym, chłodnym miejscu, z dala od źródeł ciepła i wilgoci. Kabel można owinąć wokół haczyków na obudowie, a rurę i ssawki umieścić w uchwycie.

Czy do odkurzacza Zelmer Elf 2 323.0 EF można dokupić dodatkowe akcesoria?

Tak, są dostępne oryginalne akcesoria Zelmer, takie jak szczotka do parkietu, turboszczotka do dywanów, czy wydłużona ssawka szczelinowa. Można je kupić w autoryzowanych sklepach.

INSTRUKCJA OBSŁUGI Elf 2 323.0 EF Zelmer

Włakr urzadek prac 21ką wysuaceń lub pred bilatów do wiat bedych a ruch pod-

No. of any

157201

Typ odkurzacza oraz jego parametry techniczne podane są na tabliczce znamionowej. Zabezpieczenie sieci 16 A.

Nie powoduje zakłóceń w odbiorze RTV.

Nie wymaga uziemienia

Odkurzacze ZELMER spełniają wymagania obowiązujących norm.

Urządzenie jest zgodne z wymaganiami dyrektyw:

Urządzenie elektryczne niskonapięciowe (LVD) – 2006/95/EC.

Kompatybilność elektromagnetyczna (EMC) – 2004/108/EC.

Poziom mocy akustycznej: 78 dB/A.

Wyrób oznaczono znakiem CE na tabliczce znamionowej.

Deklaracja zgodności CE znajduje się na stronie www.zelmer.pl.

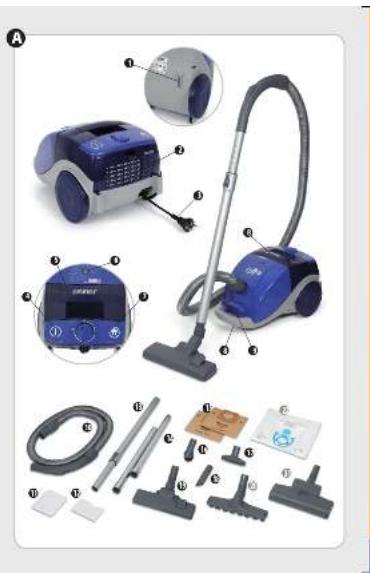

Budowa urządzenia

1 Zaczep do mocowania ssawkoszczotki

2 Pokrywa filtra wylotowego

3 Wtyczka z przewodem przyłączeniowym

4 Przycisk włącz/wyłącz

5 Pokrętło regulacji mocy ssania (typ 323.0)

6 Wskaźnik zapelnienia worka

7 Przycisk zwijacza

8 Uchwyt

9 Zaczep pokrywy przedniej

10 Wąż ssący

11 Filtr wlotowy (zamontowany w odkurzaczu)

12 Filtr wylotowy „Mikrofiltr” (zamontowany w odkurzaczu)

13 Rura ssąca teleskopowa (typ 323.0 EK)

14 Rury ssące segmentowe (typ 323.5 EF, 323.0 EF)

15 Worek papierowy (2 szt.)

16 Szczotka mała

17 Ssawka mała

18 Ssawka szczelinowa

19 Ssawkoszczotka przełączalna

20 Szczotka parkietowa „BNB” (Brush Natural Bristle) (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

21 Turboszczotka (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

22 Worek SAFBAG (wyposażenie specjalne – do kupienia w punktach sprzedaży odkurzaczy)

Przygotowanie odkurzacza do użytku

① Końcówkę węża włóż w otwór odkurzacza i lekko dociśnij.
② Drugi koniec węża (uchwyt) połącz z rurą ssacą.
③ Złącz ze sobą dwa segmenty rury ssącej.
④ W przypadku rury ssącej teleskopowej ustaw żadaną długość rury przesuwając suwak zgodnie ze strzałką i wysuń/ wsuń rurę.
⑤ Na drugim końcu rury ssącej zamontuj odpowiednią ssawkę bądź szczotkę.
⑥ W ssawkoszczotce przełączalnej w celu odkurzania podłoży twardych – podłóg z drewna, tworzyw sztucznych, płytek ceramicznych itp., wysuń szczotkę wciskając przełącznik na ssawkoszczotce zgodnie z rysunkiem 📞
⑦ Chwyć wtyczkę przewodu przyłączeniowego (3) i wyciągnij go z odkurzacza.

UWAGA! Przy wyciąganiu przewodu przyłączeniowego zwrócić uwagę na żółta opaskę sygnalizującą koniec wyciąganego przewodu. Dalsze próby (szarpanie) mogą doprowadzić do jego uszkodzenia.

⑧ Włóż wtyczkę przewodu do gniazda sieciowego.

Przed uruchomieniem odkurzacza upewnij się czy worek jest zamontowany w komorze odkurzacza a także czy filtr wlotowy i wylotowy jest zamontowany w odkurzaczu.

⑨ Uruchom odkurzacz naciskając przycisk „włącz/wyłącz” (4).
⑩ Odkurzacz wyposażony jest w regulator mocy ssania, który umożliwia płynną regulację mocy odkurzacza. Regulacja mocy odbywa się za pomocą pokrętła. Obrócenie pokrętła zgodnie z jego oznaczeniem (max lub min) spowoduje zwiększenie mocy ssania lub jej zmniejszenie (typ 323.0).

Demontaż filtrów

Przed wymianą filtrów upewnij się że odkurzacz jest wyłączony i wtyczka przewodu przyłączeniowego jest wyciągnięta z gniazda sieci.

FILTR WLOTOWY

① Zwolnij zaczep pokrywy przedniej (9), otwórz ją.
② Z komory odkurzacza wysuń worek (patrz punkt E).
③ Z korpusu wysuń filtr wlotowy (11).
④ Założ nowy filtr zwracając uwagę, aby cały filtr został wsunięty w gniazdko.
⑤ Do komory odkurzacza wsuń worek (patrz punkt E).
⑥ Zamknij pokrywę przednią odkurzacza.

UWAGA! Uszkodzony filtr wlotowy wymieniaj zawsze na nowy fabrycznie oryginalny.

FILTR WYLOTOWY „MIKROFILTR”

① Naciśnij blokadę w pokrywie filtra wylotowego i otwórz ją.
② Wyjmij zużyty filtr wylotowy.

③ Założ nowy filtr zwracając uwagę, aby był dokładnie ułożony na swoim miejscu.
④ Zamknij pokrywę filtra wylotowego – blokada pokrywy filtra powinna się zatrzasnąć. Charakterystyczny „click” świadczy o prawidłowo zamontowanej pokrywie filtra wylotowego.

UWAGA! Uszkodzony filtr wylotowy wymieniaj zawsze na nowy fabrycznie oryginalny.

Demontaż/montaż worka

① Całkowite przysłonięcie wskaźnika zapełnienia worka przysłoną koloru pomarańczowego kiedy ssawka lub szczotka jest uniesiona nad czyszczoną powierzchnią informuje, że zachodzi konieczność wymiany worka. Wskaźnik zapełnienia worka kurzem może zadziałać w przypadku zapchania węża ssącego lub połączonych z nim elementów wyposażenia.
② Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (4).
③ Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
④ Wyciągnij końcówkę węża z otworu wlotowego odkurzacza.
⑤ Zwolnij zaczep pokrywy przedniej (9), otwórz ją.
⑥ Trzymając za płytkę worka lekko wysuń ją z uchwytu worka.
⑦ Włóż płytkę nowego worka pomiędzy prowadnice uchwytu i wsuń ją do końca uchwytu, rozłóż worek w całej komorze worka. Kierunek zakładania worka zaznaczony jest strzałąka na płytce worka lub na worku.
⑧ Zamknij pokrywę naciskając ją, aż do usłyszenia charakterystycznego „click” – uważaj by nie przytrzasnąć worka.

UWAGA! Nie odkurzaj bez zamontowanego worka. Brak worka uniemożliwia zatrzaśnięcie pokrywy przedniej odkurzacza.

Odkurzacze Zelmer wyposażone są w worki w ilości podanej w tabeli. Zaleca się wymianę worka, gdy zauważysz, że: a) pomarańczowe pole przesłoni wskaźnik zapełnienia worka, b) odkurzacz znacznie słabiej odkurza, c) worek jest zapełniony.

Wyposażenie specjalne

W punktach sprzedaży odkurzaczy można dokupić wyposażenie specjalne:

Szczotka parkietowa „BNB” (Brush Natural Bristle) (20)

Służy do czyszczenia i polerowania twardych, wrażliwych na porysowanie powierzchni, np. podłóg z drewna, paneli, parkietu, marmuru, płytek, itp.

Delikatne i miękkie włosie pochodzenia naturalnego zapewnia maksymalną skuteczność odkurzania i chroni przed porysowaniem czyszczonej powierzchni.

Turboszczotka Zelmer (21)

Może być stosowana z każdym typem odkurzacza ZELMER. Służy do bardziej efektywnego odkurzania dywanów i wykładzin dywanowych. Przy użytkowaniu turboszczotki stosuj się do jej instrukcji obsługi.

Stosowanie turboszczotki zdecydowanie zwiększa skuteczność usuwania zanieczyszczeń włóknistych, takich jak: sierść, włosy, nici itp. Szczególnie przydatna jest w mieszkaniach, w których przebywają zwierzęta (kot, pies), gdy usuwanie sierści z dywanów i wykładzin jest bardzo uciążliwe.

Worek SAFBAG (22)

Firma ZELMER zaleca używanie worków nowej generacji: S A F B A G – SPACE ACTION FILTRATION BAG.

Ich walory techniczno-ekonomiczne przewyższają 3–4 razy tradycyjne worki papierowe, które nadal mogą być stosowane.

Worek ten, wykonany został ze specjalnego wielowarstwo- wego porowatego materiału. W porównaniu z tradycyjnym workiem papierowym charakteryzuje się on zdecydowanie lepszymi parametrami ekonomicznymi i technicznymi a okres od założenia do wymiany worka zwiększa się średnio 3 krot- nie, przez co odkurzacz staje się tańszy w eksploatacji.

Zakończenie pracy, czyszczenie i konserwacja

① Wyłącz odkurzacz naciskając przycisk włącz/wyłącz (4).
② Wyciągnij wtyczkę przewodu przyłączeniowego z gniazdka sieci.
③ Zwiń przewód naciskając przycisk zwijacza (7). Przy tej czynności przytrzymaj przewód, aby nie dopuścić do jego splątania i uderzenia wtyczki o korpus odkurzacza.
④ Rozłącz rurę ssącą ze ssawką lub szczotką.
⑤ Rozłącz rurę ssacą z wężem.
⑥ Wyciągnij końcówkę węża z otworu wlotowego odkurzacza.
⑦ Odkurzacz można przechowywać w położeniu pionowym, w tym celu włóż hak mocujący ssawkoszczotki w zaczep do mocowania ssawkoszczotki. Wąż może pozostać zamoco-wany do odkurzacza, należy jednak zwrócić uwagę, by nie był on mocno zgięty w czasie przechowywania.
⑧ Obudowę i komorę na worek w razie potrzeby przetrzyj wilgotną szmatką (może być zwilżona środkiem do mycia naczyń) wysusz lub wytrzyj do sucha.

Nie stosuj środków do szorowania, a także rozpuszczalników.

Przykładowe problemy podczas eksploatacji odkurzacza

PROBLEM CO ZROBIĆ
Worek został uszkodzony.	Wymień worek i filtry.
Odkurzacz słabo odkurza.	Wymień worek i filtry, sprawdź rurę ssącą, wąż i ssawkę – usuń przyczyny zatkania.
Zadziałał bezpiecznik insta-lacji elektrycznej.	Sprawdź czy wraz z odkurzaczem nie są włączone inne urządzenia do tego samego obwodu elektrycznego, jeżeli zadziałanie bezpiecznika sieciowego powtarza się, oddaj odkurzacz do punktu serwisowego.
Odkurzacz nie pracuje, obudowa jest uszkodzona lub uszkodzony jest przewód przyłączeniowy.	Oddaj odkurzacz do punktu serwisowego.

Ekologia – Zadbajmy o środowisko

Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu:

Opakowania kartonowe przekaż na makulaturę.

Worki z polietylenu (PE) wrzuć do kontenera na plastik.

Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska.

Nie wyrzucaj wraz z odpadami komunalnymi!!!

Importer ZELMER S.A.

Zakup części eksploatacyjnych – akcesoriów:

w punktach serwisowych,

- sklep internetowy – jak poniżej.

Telefony:

1. Salon Sprzedaży Wysyłkowej Zelmer S.A.:

- wyroby/akcesoria - sklep internetowy:

www.zelmer.pl, e-mail: [e-mail]

- części zamienne:

tel. [phone], fax [phone]

1. Zelmer S.A. – Sprawy handlowe:

tel. [phone], e-mail: [e-mail]

1. Zelmer S.A. – Biuro reklamacji:

tel. [phone]

e-mail: [e-mail]

Importer/producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.

Importer/producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
