DED7094 - Dmuchawa do liści DEDRA - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia DED7094 DEDRA w formacie PDF.
| Typ produktu | Dmuchawa do liści |
| Model | DED7094 |
| Napięcie pracy | 18 V prądu stałego |
| Prędkość wydmuchu | ≥ 210 km/h |
| Masa urządzenia | 1,94 kg |
| Poziom drgań (ah) | < 2,5 m/s² (niepewność 1,5 m/s²) |
| Poziom ciśnienia akustycznego L_PA | 65,75 dB(A) |
| Poziom mocy akustycznej L_WA | 85,8 dB(A) (gwarantowany 86 dB(A)) |
| Zasilanie | Akumulator litowo-jonowy 18 V (brak w zestawie) |
| Kompatybilne akumulatory i ładowarki | Linia SAS+ALL: DED7038, DED7039, 07032, DED7034 |
| Zakres temperatur ładowania | 10 – 30°C |
| Przeznaczenie | Zdmuchiwanie liści, trawy, drobnych gałązek i odpadów ogrodowych; dopuszczone do prac remontowo-budowlanych |
| Kompletacja | Dmuchawa kompletna – 1 sztuka |
| Konserwacja | Czyścić otwory wentylacyjne, nie używać rozpuszczalników, nie czyścić akumulatora wodą |
| Środki ochrony | Zalecane ochronniki słuchu podczas pracy |
| Okres gwarancji | 24 miesiące od daty zakupu |
| Dokumentacja | Instrukcja obsługi i karta gwarancyjna w zestawie; instrukcja dostępna na www.dedra.pl |
| Serwis | Kontakt: serwis@dedra.com.pl; adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków |
Często zadawane pytania - DED7094 DEDRA
Pytania użytkowników dotyczące DED7094 DEDRA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Dmuchawa do liści w formacie PDF za darmo! Znajdź swoją instrukcję DED7094 - DEDRA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DED7094 marki DEDRA.
INSTRUKCJA OBSŁUGI DED7094 DEDRA
Dmuchawa do liści 18V
PL Instrukcja obsługi z kartą gwarancyjną
Foukač listí 18V
PL Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powladamianla. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

Instrukcja oryginalna
Kontakt
serwis@dedra.com.pl www.dedra.pl


-
Zdjęcia i rysunki
-
Opis urządzenia
-
Przeznaczenie urządzenia
-
Ograniczenia użycia
-
Dane techniczne
-
Przygotowanie do pracy
-
Włączanie urządzenia
-
Użytkowanie urządzenia
-
Bieżące czynności obsługowe
-
Części zamienne i akcesoria
-
Samodzielne usuwanie usterek
-
Kompletacja urządzenia
-
Wykaz części do rysunku złożeniowego
-
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych
- Karta gwarancyjna
Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura. Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument.
W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o..

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem wykrzyknika i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.
UWAGA
Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami DED7038 i DED7039 oraz 07032 i DED7034 z linii SAS+ALL.
Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia jest zabronione.
2. Opis urządzenia

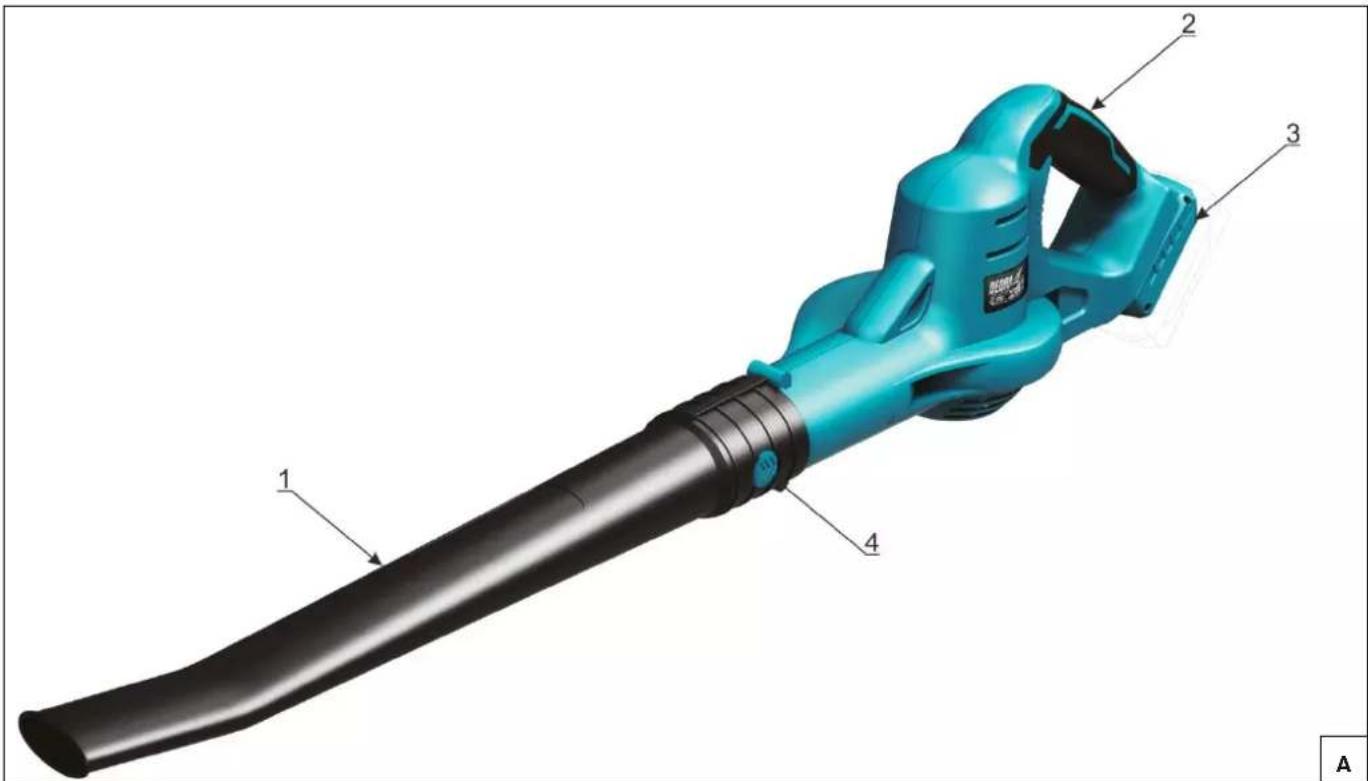

Rys.A: 1. Dysza dmuchawy, 2. Rękojeść z włącznikiem, 3. Gniazdo akumulatora, 4. Zatrzask dyszy dmuchawy
3. Przeznaczenie urządzenia
Dmuchawa do liściu przeznaczona jest do zdmuchiwania w jedno miejsce liści, niewielkich gałązek i odpadów ogrodowych (np. trawy), znajdujących się na działkach, w przydomowych ogródkach i ogrodach oraz w innych miejscach. Dopuszczca się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.
4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami
pracy"

Nie wolno zdmuchować materiałów gorących, palnych bądź wybuchowych.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności
obstugowe nieopisane w Instrukcji Obsług i będą traktowane za bezprawne i powodują natychmlastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność.
Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsług i spowoduje natychmiastową utrałę Praw Gwarancyjnych.
Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.
- Dane techniczne
| Model urządzenia | DED7094 |
| Napięcie pracy [V] | 18 d.c. |
| Prędkość wydmuchu [km/h] | ≥210 |
| Poziom drqań mierzony na rękojeści aħ[m/s2] | <2,5 |
| Niepewność pomiaru K [m/s2] | 1,5 |
| Emisja hałasu: | |
| Poziom ciśnienia dźwięku L_PA [dB(A)] | 65,75 |
| Poziom mocy dźwięku L_WA [dB(A)] | 85,8 |
| Niepewność pomiarowa K_PA, K_WA [dB(A)] | 3 |
| Gwarantowany poziom mocy dźwięku L_WA [dB(A)] | 86 |
| Masa urządzenia [kg] | 1,94 |
Informacja na temat drgań i hałasu.
Wartość łączona drgań ah oraz niepewność pomiaru określono zgodnie z normą EN 50636-1 i podano w tabeli
Emisja hałasu została określona zgodnie z EN 50636-1, wartości podano powyżej w tabeli.
UWAGA
Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!
Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.
Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.
6. Przygotowanie do pracy
! UWAGA
Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw, urządzenia, akumulatora i ładowarki. Stosowanie innych owarek jest zabronione.
⚠ UWAGA
Przed przystąpieniem do pracy należy sprawdzić, przy odłączonym źródłe zasilania, czy włącznik urządzenia
oraz wlot powietrza (od dołu obudowy) nie są zablokowane oraz upewnić się, że żaden z elementów urządzenia, a szczególnie dysza dmuchawy, nie jest uszkodzony.
W celu przygotowania nożyc do pracy, należy założyć dmuchawę tak, aby zatrzask (rys. A, 4) znalazł się w gnieżdzie dyszy dmuchawy, następnie umieścić akumulator w gnieżdzie akumulatora (rys. A, 3). Dmuchawa jest gotowa do pracy.
7. Włączanie urządzenia
Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy. W celu włączenia dmuchawy należy skierować końcówkę dyszu dmuchawy w dół i przesunąć włącznik do przodu, Wyłączanie dmuchawy polega na przesunięciu włącznika do pozycji wyjściowej.
8. Użytkowanie urządzenia
⚠ UWAGA
W przypadku nagrzania się akumulatora powyżej 40°C, należy przerwać pracę i odczekać do ostygnięcia
akumulatora.
Nadmierne nagrzanie się akumulatora może grozić jego awarią.
Dmuchawa wyposażona jest we włącznik, znajdujący się w rękojeści głównej (rys. A, 2). W celu włączenia dmuchawy należy przesunąć włącznik do przodu. Skierować dmuchawę w stronę zdmuchiwanego materiału (liści, trawy itp.) i zdmuchować w jedno miejsce. Dzięki wyprofilowanej końcówce dyszy dmuchawy powietrze wydostaje się z dyszy pod niewielkim kątem w stosunku do poziomu podłożą, co ułatwia oczyszczanie powierzchni.
9. Bieżące czynności obsługowe
UWAGA
Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do źródła zasilania.
Może to spowodować poważne obrażenia ciała lub porażenie prądem.
Sposób demontażu akumulatora
W celu demontażu akumulatora, należy wcisnąć przycisk zwalniający znajdujący się w przedniej części baterii. Wysunąć akumulator z gniazda. W celu zamontowania akumulatora, należy wsunąć akumulator w gniazdo, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.
Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko rozładowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu.
Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność.
Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.
⚠ UWAGA
Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.
W razie konieczności wysyłki urządzenia do serwisu celem dokonania naprawy, należy zabezpieczyć je przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki
Konserwacja urządzenia
Konserwacja obejmuje czynności obsługowe wraz z osprzętem tj. akumulatorem i ładowarką.
Konserwacja urządzenia polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego. Każdorazowo sprawdzać, czy włot powietrza (od dolu dmuchawy) jest drożny. W razie zanieczyszczenia oczyścić włot powietrza.
Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.
10. Części zamienne i akcesoria
Zalecane akcesoria
Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL.
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).
11. Samodzielne usuwanie usterek
! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.
| PROBLEM | PRZYCZYNA | ROZWIAZANIE |
| Urządzenie nie działa | Uszkodzony włącznik Rozładowany akumulatorŻle zamontowany akumulator | Przekazać urządzenie do serwisuNaładować akumulatorZamocować poprawnie |
| Urządzenie rusza z trudem | Rozładowany akumulator | Naładować prawidłowo akumulator |
| Silnik przegrzewa się | Zapchane otwory wentylacyjnePrzekroczone dopuszczalne parametry pracy | Oczyścić otwory Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia |
12. Kompletacja urządzenia, uwagi końcowe
Kompletacja: 1. Dmuchawa kompletna – 1 sztuka..
- Wykaz części do rysunku złożeniowego
| LP | Nazwa części | LP | Nazwa części |
| 1 | Osłona lewa | 8 | Osłona |
| 2 | Włącznik | 9 | Osłona prawa |
| 2.1 | Zasilanie silnika | 10 | Wkręt ST2.9x16 |
| 2.2 | Zasilanie silnika | 11 | Dusza dmuchawy |
| 2.3 | Zasilanie silnika | 12 | Silnik z turbiną |
| 2.4 | Włącznik | 12.1 | Silnik |
| 2.5 | Gniazdo akumulatora | 12.2 | Wspornik silnika |
| 3 | Zatrzask akumulatora część lewa | 12.3 | Wkręt M4*8 |
| 4 | Akumulator (brak w zestawie) | 12.4 | Turbina silnika |
| 5 | Zatrzask akumulatora część prawa | 12.4.1 | Gniazdo wentlatora |
| 6 | Wkręt ST2.9x16 | 12.4.2 | Wentylator |
| 7 | Przycisk włącznika |
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
( dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego
użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejska
Taki symbol dotyczy tylko krajów Unii Europejskiej.
W razie potrzeby pożbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
Karta gwarancyjna
na
Dmuchawa do liści 18V
Nr katalogowy: DED7094 nr partii: ....
(zwane dalej Produktem)
Data zakupu Produktu: ......
Pieczęć sprzedawcy
Data i podpis sprzedawcy: Oświadczenie Użytkownika:
Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Data i miejsce
Podpis Użytkownika
I. Odpowiedzialność za Produkt:
-
Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
-
Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dysłrybucji Gwaranta.
-
Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
-
Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
-
W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.
II. Okres gwarancji:
POZOR
| Elementy Produktu | Czas trwania ochrony gwarancyjnej |
| DED7094 | 24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej |
III. Warunki skorzystania z gwarancji:
-
Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
-
Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
-
Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
-
Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
- Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.
IV. Procedura reklamacyjna:
-
W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
-
Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
-
Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
-
Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").
-
Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
-
Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
-
Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
-
Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
-
Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
-
Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
