MOD-23 - Odkurzacz MPM - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz pojemnikowy
Marka	MPM
Model	MOD-23
Wymiary (Dł. x Szer. x Wys.)	400 x 300 x 250 mm
Waga	5 kg
Zasilanie	220-240 V, 50/60 Hz
Pobór mocy	1200 W
Pojemność zbiornika na kurz	2.5 L
System filtracji	HEPA H13, mywalny filtr piankowy
Poziom hałasu	75 dB(A)
Długość kabla	5 m
Maksymalna siła ssania	2500 Pa
Zasięg pracy	8 m (z wężem)
Akcesoria w zestawie	Dysza szczelinowa, szczotka do tapicerki, dysza do podłóg/dywanów, rura teleskopowa
Typ sterowania	Przełącznik nożny
Zbieranie kurzu	Bezworkowy, cyklonowy
Rodzaj silnika	Magnes trwały, 1200 W
Kolor	Czarny/Czerwony
Gwarancja	2 lata
Dostępne części zamienne	Filtr HEPA, filtr piankowy, dysza, wąż, rura teleskopowa

Często zadawane pytania - MOD-23 MPM

Jak wyczyścić filtr HEPA?

Wyłącz i odłącz odkurzacz. Zdejmij pokrywę filtra i wyjmij filtr HEPA. Delikatnie opukaj lub opłucz pod ciepłą wodą (nie przekraczającą 40°C). Pozostaw do całkowitego wyschnięcia na 24 godziny przed ponownym włożeniem. Nie używaj detergentów ani szczotki.

Jak często należy opróżniać pojemnik na kurz?

Opróżniaj pojemnik, gdy poziom kurzu osiągnie linię 'MAX', zazwyczaj po każdym użyciu lub gdy spadnie siła ssania. Naciśnij przycisk zwalniający, aby wyjąć pojemnik, opróżnij do kosza i w razie potrzeby opłucz wodą. Pozostaw do wyschnięcia przed ponownym zamocowaniem.

Dlaczego siła ssania jest słaba?

Sprawdź, czy pojemnik na kurz nie jest pełny, filtr nie jest zatkany lub wąż/rura nie są zablokowane. Upewnij się także, że regulacja ssania (jeśli dostępna) jest ustawiona na wysoką. Wyczyść lub wymień filtry w razie potrzeby i usuń wszelkie blokady.

Jak zmontować odkurzacz?

Podłącz wąż do jednostki głównej. Połącz rurę teleskopową z uchwytem węża. Nałóż żądaną dyszę na rurę. Do przechowywania użyj uchwytu parkingowego z tyłu lub na spodzie urządzenia.

Czy mogę używać tego odkurzacza na podłogach drewnianych?

Tak, dołączona dysza do podłóg/dywanów jest odpowiednia. Aby uzyskać najlepsze rezultaty, ustaw regulację wysokości szczotki na 'twarda podłoga' lub użyj trybu do twardych podłóg, jeśli dostępny. Unikaj używania dyszy szczotkowej na wrażliwych powierzchniach.

Jak przechowywać odkurzacz?

Owiń kabel wokół haczyków na kabel. Umieść rurę i dyszę w klipsie lub uchwycie na urządzeniu. Przechowuj odkurzacz w pozycji pionowej w suchym miejscu. Upewnij się, że wąż nie jest załamany.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: jednostka główna, wąż, rura teleskopowa, dysza szczelinowa, szczotka do tapicerki, dysza do podłóg/dywanów, filtr piankowy, filtr HEPA oraz instrukcja obsługi.

Jak wymienić filtr HEPA?

Wyłącz i odłącz odkurzacz. Otwórz pokrywę filtra. Wyjmij stary filtr. Włóż nowy filtr, upewniając się, że jest dobrze osadzony. Zamknij pokrywę. Interwał wymiany: co 6-12 miesięcy lub gdy jest uszkodzony.

Dlaczego odkurzacz się przegrzewa i wyłącza?

Przegrzanie może wystąpić z powodu zatkanego filtra lub węża, pełnego pojemnika na kurz lub zbyt długiej pracy. Wyłącz, odłącz i pozostaw do ostygnięcia na 30 minut. Sprawdź i wyczyść filtry, opróżnij pojemnik i usuń blokady przed ponownym uruchomieniem.

Czy kabel zasilający jest automatycznie zwijany?

Nie, kabel nie jest automatycznie zwijany. Aby go przechować, ręcznie zwiń go wokół haczyków na kabel z tyłu urządzenia. Unikaj gwałtownego ciągnięcia kabla, aby zapobiec uszkodzeniom.

INSTRUKCJA OBSŁUGI MOD-23 MPM

Przed użyciem przeczytaj dokładnie poniższą instrukcję obsługi.
Zawsze wyjmuj wtyczkę z gniazdka, gdy nie korzystasz z urządzenia lub przed rozpoczęciem czyszczenia urządzenia.
Przed pierwszym użyciem sprawdź, czy napięcie w gniazdku sieciowym pasuje do odkurzacza.
- Nie wieszaj przewodu na ostrych krawędziach i nie pozwól, aby stykał się z go-rącymi powierzchniami.
- Nigdy nie ciągnij za przewód, aby odłączyć urządzenie od źródła prądu.
Nigdy nie zostawiaj włączonego odkurzacza bez nadzoru.
Zachowaj szczególnie ostrożność, gdy w pobliżu znajdują się dzieci.
Nie pozwól, aby odkurzacz jeździł po przewodzie sieciowym, gdyż może to spowodować uszkodzenie osłony izolacyjnej przewodu.
Nie próbuj korzystać z odkurzacza w przypadku podejrzeń o jakiekolwiek uszkodzenie techniczne.
Nie używaj urządzenia, również wtedy, gdy uszkodzony jest przewód sieciowy lub wtyczka – w takim wypadku oddaj urządzenie do naprawy w autoryzowanym punkcie serwisowym.
Użycie akcesoriów niepolecanych przez producenta może spowodować uszkodzenie urządzenia, obrażenia ciała lub pożar.
Zachowaj szczególną ostrożność podczas pracy z odkurzaczem na schodach.
- Nie zanurzaj urządzenia, przewodu i wtyczki w wodzie lub w innych płynach – przewód sieciowy i wtyczka muszą być zawsze suche.
Nie używaj odkurzacza do zbierania łatwopalnych i korozyjnych płynów, rozpuszczalników, zapałek, popiołu, niedopałków papierosów, olejów, ostrych przedmiotów, itp. Może to spowodować uszkodzenie urządzenia lub nawet pożar! Nie wolno również odkurzać w pobliżu łatwopalnych płynów i substancji!
- Ze względu na obudowę odkurzacza wykonaną z tworzyw sztucznych, trzymaj urządzenie z dala od wszelkich źródeł ciepła (grzejniki, piecyki, itp.).
Nie zatykaj otworów wlotowych i wylotowych odkurzacza!
Odkurzacz przeznaczony jest wyłącznie do użytku domowego.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i zna jomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem/urządzeniem.

Przechowuj urządzenie i jego przewód w miejscu niedostępnym dla dzieci poniżej 8 lat.

Nie odkurzaj odkurzaczem ludzi ani zwierząt, a szczególnie uważaj, aby nie przy-bliżać końcówek ssących do oczu i uszu.

Przed wymianą wyposażenia należy wyłączyć sprzęt i odłączyć od zasilania.

- Nie odkurzaj bez worka, filtrów oraz w przypadku ich uszkodzenia.

Sprawdzaj wąż ssący, rury i ssawki – znajdujące się wewnątrz nich śmieci usuń.

Odkurzacza używaj jedynie wewnątrz pomieszczeń i tylko do odkurzania suchych powierzchni. Dywany wyczyszczone na mokro przed odkurzaniem wysusz.

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

- Nie trzymaj i nie podłączaj do sieci urządzenia wilgotnymi rękoma.

- Nie wykorzystuj urządzenia do innych celów, niż zostało przeznaczone.

Nie stawiaj urządzenia na gorących powierzchniach.

Zawsze przed przystąpieniem do pracy upewnij się, czy wszystkie elementy urządzenia są prawidłowo zamontowane.

Sprzęt nie jest przeznaczony do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

Odkurzacz może pracować tylko w położeniu naturalnym tj. gdy stoi na podłożu na wszystkich kółkach.

▶ OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

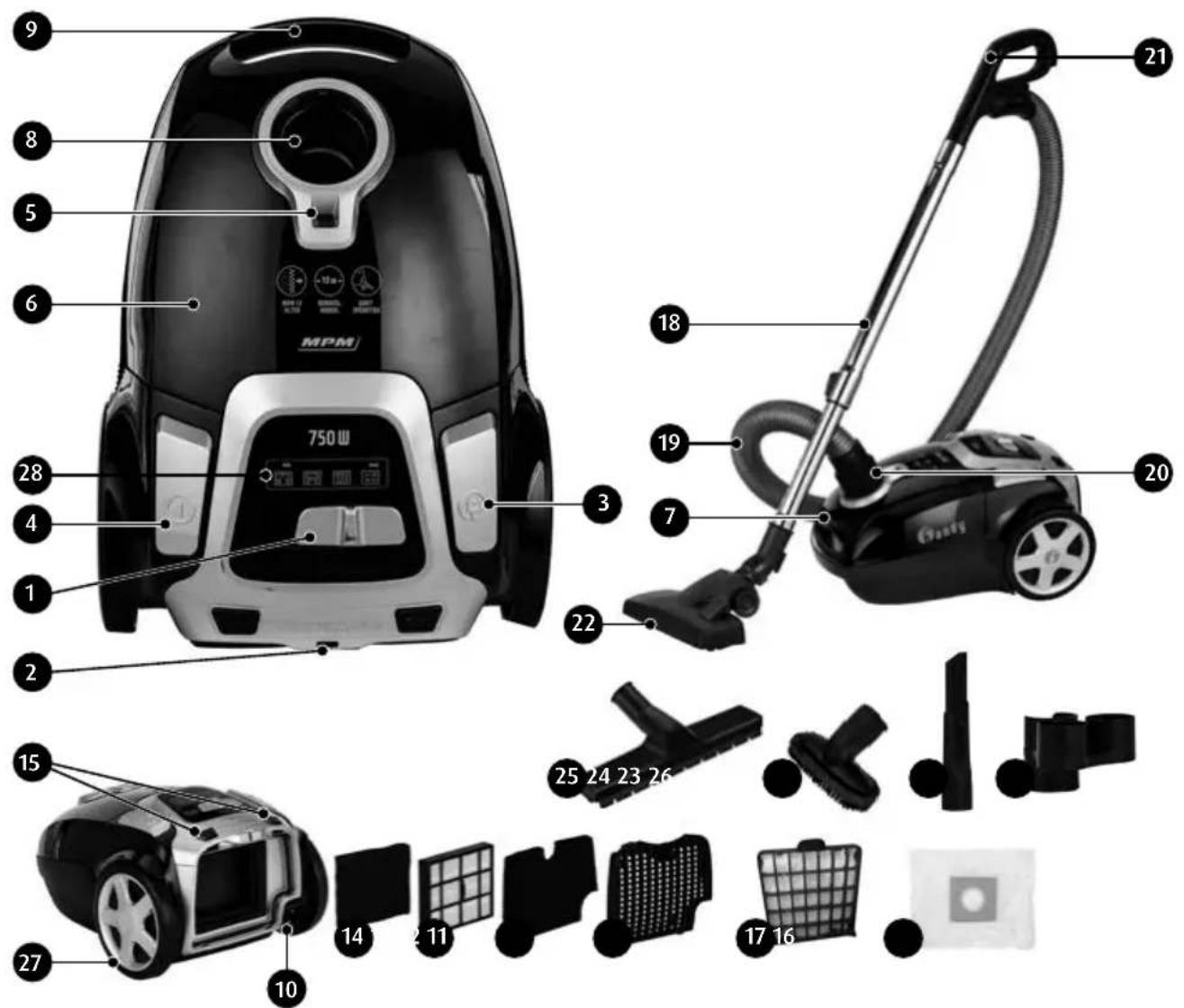

1. Regulator mocy ssania odkurzacza
2. Prowadnica
3. Przycisk zwijacza przewodu
4. Włącznik/wyłącznik
5. Wskaźnik napełnienia worka na kurz
6. Pokrywa górna
7. Przycisk otwierania pokrywy górnej
8. Otwór do podłączenia węża ssącego
9. Uchwyt do przenoszenia
10. Przewód zasilający
11. Kratka ochronna filtra wylotowego
12. Gąbka zewnętrzna filtra wylotowego
13. Filtr HEPA 13
14. Gąbka wewnętrzna filtra wylotowego
15. Przyciski zwalniające kratkę ochronną

16. Worek syntetyczny na kurz 3,5 l z mikrofiltrem

17. Filtr silnika

18. Metalowa, teleskopowa rura ssąca
19. Wąż ssący
20. Pierścień mocujący wąż ssący
21. Uchwyt węża ssącego
22. Głowica podłogowo-dywanowa
23. Przystawka szczelinowa wysuwana
24. Mała szczotka wielofunkcyjna z nasadka
25. Szczotka parkietowa
26. Uchwyt do akcesoriów
27. Gumowane kółka
28. 4-stopniowy wskaźnik siły ssania

ELEKTROSTATYKA

Odkurzanie niektórych powierzchni w warunkach niskiej wilgotności powietrza może do prowadzić do niewielkiego naelektryzowania się urządzenia. Jest to zjawisko naturalne, nie uszkadza urządzenia i nie jest jego wada.

W celu zminimalizowania tego zjawiska zaleca się:

rozładowanie urządzenia poprzez często dotykanie rurą metalowych obiektów w pokoju,

zwiększenie wilgotności powietrza w pomieszczeniu,
stosowanie ogólnodostępnych środków antyelektrostatycznych.

MONTAŻ URZĄDZENIA

UWAGA! Przed pierwszym użyciem usuń z urządzenia i jego wyposażenia wszelkie torebki, naklejki, taśmy oraz blokady transportowe.

UWAGA! Nie wkładaj wtyczki zasilania do gniazdka sieciowego dopóki urządzenie nie będzie całkowicie gotowe do użycia.

1. Naciśnij dwa zatrzaski znajdujące się w pierścieniu mocującym wąż ssący (20), po czym włóż pierścień do otworu (8) i zwolnij zatrzaski. W celu zdemontowania tych elementów naciśnij ponownie zatrzaski i wyciągnij pierścień (20) z otworu (8).
2. Podłącz rurę ssącą (18) do uchwytu (21) z drugiej strony węża ssącego (19). Na koniec rury założ jedną z przystawek ssących (22), (23), (24) lub (25).

UŻYCIE URZĄDZENIA

1. Przed włączeniem odkurzacza rozwiń przewód zasilania (10) na odpowiednią długość i włóż wtyczkę do gniazda sieciowego. Żółty znak na przewodzie zasilającym oznacza optymalną długość. Nie wyciągaj przewodu poza czerwone oznaczenie! Podczas rozwijania przewodu nie wciskaj przycisku zwijacza przewodu (3).
2. Wcisnąć włącznik (4) w celu włączenia odkurzacza.
3. W celu zwinięcia przewodu zasilania, wciśnij przycisk zwijacza przewodu (3) jedną ręką i przytrzymaj przewód drugą ręką, aby nie nastąpiło gwałtowne przemieszczenie mogące spowodować jego uszkodzenie.

Uwaga! Zaleca się ustawienie regulatora mocy ssania (1) na MIN przed włączeniem odkurzacza!

W trakcie odkurzania moc ssania można regulować suwając regulator mocy ssania (1) w lewo/prawo do odpowiedniej pozycji.

Na odkurzaczu do poziomów mocy ssania są przyporządkowane 4 symbole, które pokazują przykładowo, do czego są zalecane poszczególne poziomy mocy (28).

Wybrany poziom mocy świeci się na niebiesko.

firanki, tekstylia

meble tapicerowane, poduszki

dywany i wykładziny dywanowe

twarde podłogi, mocno zabrudzone dywany i wykładziny dywanowe

W przypadku zatkania rury ssącej lub maksymalnego napełnienia worka na kurz, wskaźnik napełnienia worka zmieni kolor na czerwony. Należy wówczas dokonać wymiany worka na kurz lub usunąć przyczynę zatkania rury ssącej.

1. Aby optymalnie ustawić urządzenie po zakończeniu pracy skorzystaj z prowadnicy (2) umieszczonej w tylnej części odkurzacza. Umieść szynę znajdująca się w tylnej części przystawki podłogowo-dywanowej wraz z podłączonym wężem ssącym oraz rurą teleskopową na prowadnicy. Druga prowadnica ułatwiająca przechowywanie odkurzacza w pozycji pionowej znajduje się pod spodem urządzenia.

OPIS AKCESORIÓW:

PRZYSTAWKA PODŁOGOWO-DYWANOWA

Przeznaczona jest do sprzątania dużych płaskich powierzchni. Wyposażona została w kółka ułatwiające poruszanie się w trudno dostępnych miejscach oraz elastyczny przegub łączący ją z wężem ssącym, co umożliwia prowadzenie jej pod różnymi kątami. Po wciśnięciu przycisku na górnej obudowie przystawki (przełączeniu jej w tryb szczotki), na jej spodzie pojawi się rząd sztywnych włosków umożliwiający sprzątanie twardych podłóg.

MAŁA SZCZOTKA WIELOFUNKCYJNA Z NASADKĄ

Przeznaczona jest do zbierania kurzu i usuwania brudu z powierzchni płaskich, mebli, obić tapicerskich, materaców. Dzięki swoim mniejszym rozmiarom sprawdza się przy odkurzaniu trudniej dostępnych miejsc, tam gdzie nie zmieści się przystawka podłogowo-dywanowa. Po nałożeniu na przystawkę szczotki z włosiem otrzymamy narzędzie, które ułatwi odku rzanie np. żaluzji, mebli, miękkich powierzchni takich jak tapicerka siedzeń, obicia krzeseł, zagniece-

nia w meblach miękkich takich jak pufy, sofy, kanapy lub szczególnie delikatnych przedmiotów takich jak abażury lamp.

SZCZOTKA PARKIETOWA

Przeznaczona jest do odkurzania powierzchni narażonych na zarysowania, takich jak podłogi drewniane, parkiety i panele podłogowe.

PRZYSTAWKA SZCZELINOWA – WYSUWANA

Służy do sprzątania trudno dostępnych miejsc jak kąty pomieszczeń, przy meblach i pod nimi oraz w zagięciach i szczelinach. Doskonale sprawdza się również podczas czyszczenia klawia-tur komputerowych, szuflad, kaloryferów czy ram okiennych.

WYMIANA WORKA NA KURZ

Aby wymienić worek na kurz należy odłączyć urządzenie od źródła prądu, odczepić wąż ssący (19), następnie przyciskiem (7) otworzyć pokrywę górną (6), wysunąć worek na kurz trzymając za kołnierz z otworem wlotowym skierowanym ku górze. Zaóż nowy worek. W zależności od potrzeb istnieje również możliwość dokupienia dodatkowych worków papierowych do odkurzacza.

CZYSZCZENIE I WYMIANA FILTRÓW POWIETRZA

Normalna eksploatacja odkurzacza wymaga co jakiś czas wymiany lub oczyszczenia filtra osłaniającego silnik od strony worka na kurz oraz filtra przy wylocie powietrza. W tym celu należy odłączyć urządzenie od źródła prądu, wypiąć rurę ssącą.

1. Zdemontuj filtry wylotowe (12,13,14) z odkurzacza poprzez naciśnięcie przycisków blokady (15) a następnie wyjmij wkłady.
2. Zdemontuj filtr silnika (17). Dostęp do filtra uzyskasz po podniesieniu pokrywy odkurzacza (6) i zdemontowaniu worka na kurz (16). Pociągając za uchwyt odchyl kratkę i wyciągnij wkład filtra (17).
3. Wkład filtra HEPA (13) wyczyść z nagromadzonego w nim kurzu. Zwrócić uwagę, aby wkład filtra powietrza HEPA był suchy przed włożeniem go na miejsce. Przed zamknięciem pokrywy (11) upewnić się, że wkład filtra HEPA znajduje się we właściwym położeniu. Nie należy myć filtra HEPA.
4. Wkłady filtrów (12,14 i 17) wymyj w bieżącej i chłodnej wodzie. Po umyciu dokładnie wysusz filtry.
5. Wkłady czyść co miesiąc lub częściej (w zależności od częstotliwości użytkowania). Jeżeli któryś z wkładów jest zbyt brudny lub uszkodzony to wymień go na nowy.
6. Podczas montażu wkładów zwrócić szczególną uwagę na właściwą pozycję wkładu w obudowie filtra i filtra w odkurzaczu.

UWAGA: Montowany wkład filtra musi być całkowicie suchy. Montaż mokrego filtra grozi porażeniem prądem elektrycznym.

CZYSZCZENIE I KONSERWACJA

Każdorazowo przed przystąpieniem do jakichkolwiek czynności konserwujących lub czyszczących wyłącz urządzenie i wyjmij wtyczkę z gniazdka sieciowego. Nie zanurzaj urządzenia w wodzie!

1. Obudowę odkurzacza i pozostałe jego zewnętrzne elementy czyścić od czasu do czasu wilgotną ściereczką. Pozwoli to utrzymać dobry wygląd urządzenia.
2. Nie wolno w tym celu stosować ostrych przedmiotów i wszelkiego rodzaju silnych środków czyszczących (np. rozpuszczalników), gdyż uszkodzi to trwale obudowę odkurzacza.
3. W przypadku filtrów powietrza i worka na kurz należy postępować według w/w wskazówek.

W RAZIE AWARII

Rodzaj awarii: Możliwe przyczyny: Wskazówki:
pokrywa przednia niedomknięta	worek na kurz nie założony lub założony nieprawidłowo	zainstaluj prawidłowo worek na kurz
przegrzanie obudowy odkurzacza	lekkie nagrzanie obudowy jest zjawiskiem normalnym, przy silnym nagrzaniu bezzwłocznie wyłącz odkurzacz i skontaktuj się z serwisem
	silnie zanieczyszczone filtry wyczyść lub wymień filtry
niska moc ssąca	zapełniony worek na kurz wymień worek na kurz lub opróżnij worek tekstylny
	zapchany wąż lub rura przedłużająca usuń wszelkie przedmioty zapychające wąż lub rurę

DANE TECHNICZNE

Parametry techniczne podane są na tabliczce znamionowej produktu.

Długość przewodu sieciowego: 7 m

Zasięg odkurzacza: 10 m

Uwaga! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych.

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Polska

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu. W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej, lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

READ THE OPERATING INSTRUCTIONS BEFORE USING THE APPLIANCE FOR THE FIRST TIME

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)

ul. Brzozowa 3, 05-822 Milanówek, Polska

tel.: [phone], fax: [phone], BDO: 000027599

www.mpm.pl
