PGCA7101ApB - Kuchenka AMICA - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka gazowa (płyta gazowa)
Marka	Amica
Model	PGCA7101ApB
Szerokość	700 mm
Głębokość	510 mm
Wysokość	94 mm
Waga	16 kg
Zasilanie	AC 230V / 50Hz
Liczba palników	4
Rodzaje palników	DualCorona (3.5 kW), Duży (3 kW), Średni (1.75 kW), Mały (1 kW)
Kategorie gazu	PL: II2E3B/P (Gaz ziemny G20 20 mbar / LPG G30 37 mbar)
Przyłącze gazowe	Rura gwintowana G 1/2"
Zapłon	Automatyczny zapłon zintegrowany z pokrętłami
Funkcje bezpieczeństwa	Urządzenie odcinające gaz przy zgaszeniu płomienia; bezpieczeństwo dzieci (wymagany nadzór)
Materiał	Powierzchnia płyty ze stali nierdzewnej; emaliowane nakładki palników
Wymiary wycięcia w blacie	557 mm x 477 mm
Typ instalacji	Montaż na równi z blatem za pomocą uchwytów montażowych
Czyszczenie	Wyjmowane ruszty i palniki; myć łagodnym detergentem; bez środków ściernych
Wskazówki oszczędzania energii	Używaj garnków z płaskim dnem; dopasuj rozmiar garnka do palnika; przykrywaj garnki; wykorzystuj ciepło resztkowe
Akcesoria w zestawie	Ruszty, nakładki palników, zestaw dysz do konwersji (na LPG/gaz ziemny), uchwyty montażowe
Konserwacja użytkownika	Czyszczenie wylotów palników; wymiana dysz przy konwersji gazu; okresowa kontrola

Często zadawane pytania - PGCA7101ApB AMICA

Jak prawidłowo zapalić palniki na mojej płycie gazowej Amica PGCA7101ApB?

Aby zapalić, naciśnij w dół wybrane pokrętło palnika aż do wyczucia oporu, a następnie przekręć je w lewo do pozycji dużego płomienia. Przytrzymaj pokrętło przez kilka sekund, aż gaz się zapali. W modelach z urządzeniem odcinającym gaz przy zgaszeniu płomienia, przytrzymaj przez około 10 sekund, aby aktywować zabezpieczenie. Następnie zwolnij i wyreguluj płomień do pożądanego poziomu.

Jaki rodzaj gazu mogę używać z tą płytą?

Płyta jest fabrycznie ustawiona na gaz ziemny G20 o ciśnieniu 20 mbar. Można ją przystosować do LPG (propan-butan G30 o ciśnieniu 37 mbar) za pomocą dołączonego zestawu dysz. Kategoria gazu to II2E3B/P. Zawsze skonsultuj się z wykwalifikowanym instalatorem w sprawie konwersji.

Jak czyścić palniki i ruszt?

Po ostygnięciu wyjmij palniki i ruszt. Umyj je w ciepłej wodzie z łagodnym płynem do mycia naczyń. Dokładnie osusz. Nie używaj proszków ściernych ani wełny stalowej, ponieważ mogą uszkodzić powierzchnie. W razie potrzeby wyczyść dyszę gazową cienkim drutem miedzianym i upewnij się, że wszystkie części są całkowicie suche przed ponownym montażem.

Co zrobić, jeśli palnik nie zapala się?

Najpierw upewnij się, że dopływ gazu jest otwarty, a płyta jest podłączona do prądu. Jeśli palnik nie zapala się, sprawdź, czy wyloty płomienia nie są zablokowane. Zamknij zawór gazu, zdejmij nakładkę palnika i wyczyść wyloty wykałaczką lub cienkim drutem. Sprawdź również iskrowy zapłon. Jeśli problem nie ustąpi, dysza może wymagać czyszczenia lub wymiany przez profesjonalistę.

Czy mogę używać garnków większych niż palnik?

Zaleca się, aby średnica garnka była nieco większa od korony palnika, ale nie za duża. Dla najlepszej efektywności średnica garnka powinna być około 2,5-3 razy większa od rozmiaru palnika. Unikaj garnków wystających poza krawędzie płyty. Maksymalna waga garnka to 5 kg na palnik i 25 kg łącznie na ruszcie.

Jak przekonwertować płytę z gazu ziemnego na LPG?

Konwersja musi być wykonana przez wykwalifikowanego instalatora. Zestaw zawiera dysze zamienne. Wyłącz gaz i prąd, zdejmij nakładkę palnika i odkręć starą dyszę za pomocą klucza (rozmiar 7). Zamontuj nową dyszę odpowiadającą LPG z tabeli w instrukcji. Następnie wyreguluj śrubę obejściową dla małego płomienia. Na koniec sprawdź szczelność i prawidłowe spalanie.

Co robi urządzenie odcinające gaz przy zgaszeniu płomienia?

To urządzenie bezpieczeństwa automatycznie odcina dopływ gazu, jeśli płomień zgaśnie nieoczekiwanie. Po zapłonie przytrzymaj pokrętło wciśnięte przez około 10 sekund, aby aktywować czujnik. Jeśli płomień zgaśnie, urządzenie zatrzyma przepływ gazu w ciągu 60 sekund, zapobiegając wyciekom gazu.

Jakie są wymiary wycięcia w blacie?

Dla modelu PGCA7101ApB wymiary wycięcia w blacie powinny wynosić 557 mm szerokości i 477 mm głębokości. Zachowaj minimalny odstęp 75 mm od powierzchni palnych pod płytą. Użyj dołączonych uchwytów montażowych, aby zamocować płytę.

Dlaczego płomień jest żółty lub pomarańczowy zamiast niebieskiego?

Żółty lub pomarańczowy płomień wskazuje na niepełne spalanie, często spowodowane zablokowanymi wylotami palników, nieprawidłowym ciśnieniem gazu lub niewłaściwą mieszanką powietrza. Wyczyść nakładkę palnika i upewnij się, że dysza jest odpowiednia dla twojego rodzaju gazu. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym technikiem w celu sprawdzenia dopływu gazu i regulacji.

Czy płyta jest bezpieczna w użytkowaniu w pobliżu dzieci?

Płyta staje się bardzo gorąca podczas użytkowania. Dzieci poniżej 8 roku życia powinny być trzymane z dala, chyba że są pod stałym nadzorem. Po gotowaniu palniki i otoczenie pozostają gorące. Gdy w pobliżu są dzieci, zawsze używaj najpierw tylnych palników i nigdy nie pozostawiaj gotowania bez nadzoru z olejem lub tłuszczem.

INSTRUKCJA OBSŁUGI PGCA7101ApB AMICA

Płyta Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczy ta niu instrukcji, obsługa płyty nie będzie problemem.

Płyta, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Urządzenie obsługiwać tylko po przeczytaniu / zrozumieniu niniejszej instrukcji.

Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania ( np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na działa nie urządzenia.

Przyłączenia płyty do butli z gazem PROPAN - BUTAN lub do istniejącej instalacji może wykonać wyłącznie uprawniony instalator z zachowaniem wszystkich przepisów bezpieczeństwa.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy nie nio nych poniżej dyrektyw i rozporządzeń europejskich:

• Dyrektywy niskonapięciowej 2014/35/UE
- Dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• Dyrektywy ekoprojektowania 2009/125/UE
• Dyrektywy RoHS 2011/65/UE
• Dyrektywy 2009/142/UE (do 20.04.2018)
• Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/426 (od 21.04.2018)

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

tel. [phone]

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA 4

JAK OSZCZĘDZAĆ ENERGIĘ 7

ROZPAKOWANIE 8

WYCOFANIE Z EKSPLOATACJI 8

OPIS WYROBU I DANE TECHNICZNE 9

INSTALACJA 14

OBSŁUGA 22

CZYSZCZENIE I KONSERWACJA 26

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH 28

GWARANCJA, OBSŁUGA POSPRZEDAŻNA 29

Uwaga. Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju na płycie kuchennej może być niebezpieczne i do-prowadzić do pożaru.

NIGDY nie próbuj gasić ognia woda, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.

Uwaga. Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.

Urządzeniem nie należy sterować zewnętrznym zegarem lub niezależnym układem zdalnego sterowania.

Do czyszczenia płyty nie wolno używać sprzętu do czyszczenia parą.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

Uwaga. Proces gotowania musi być nadzorowany. Krótkotrwałe gotowanie musi być nadzorowane w sposób ciągły.

Uwaga. Używać tylko osłon płyty zaprojektowanych przez producenta urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednie. Stosowanie nieodpowiednich osłon może powodować wypadki.

Płytę gazową podłączamy wężem elastycznym tylko przypadku instalacji z gazem płynnym z butli. Do podłączenia należy zastosować wąż gazowy odpowiadający wymaganiom określonym przez krajowe przepisy. Jeśli płyta zasilana jest gazem płynnym należy zastosować regulator ciśnienia, który spełnia krajowe przepisy techniczne.

• Urządzenie to należy zainstalować zgodnie z obowiązującymi przepisami i użytkować tylko w odpowiednio wentylowanym pomieszczeniu. Przed zainstalowaniem i użytkowaniem zapoznać sie z instrukcja obsługi.
• Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

Szczególnie gorące palniki nawierzchniowe, ruszta, ustawione naczynia z gorącymi płynami mogą być przyczyną poparzenia dziecka.
- Należy uważać, żeby elektryczny przewód przyłączeniowy zmechanizowanego sprzętu nie dotykał gorących części kuchenki.
- Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu kuchenki.
- Zabrania się instalować kuchenkę w pobliżu urządzeń chłodniczych.
- Nie należy pozostawiać kuchenki bez nadzoru podczas smażenia. Oleje i tłuszcze mogą się zapalić z powodu przegrzania.
- Uważać na moment zagotowania, by nie dopuścić do zalania palników.
- Jeżeli nastąpi uszkodzenie kuchenki to można ją ponownie używać po usunięciu wady przez fachowca.
- Nie otwierać kurka na przyłączu gazu lub zaworu na butli bez uprzedniego sprawdzenia czy wszystkie kurki są zamknięte.
- Nie dopuszczać do zalewania palników oraz ich zanieczyszczania. Zabrudzone oczyścić i wysuszyć natychmiast po wystudzeniu.
- Nie wolno stawiać naczyń bezpośrednio na palnikach.
- Nie ustawiać naczyń na ruszcie nad jednym palnikiem o masie większej niż 5 kg, natomiast

na dwóch rusztach łącznie nie więcej niż 25 kg. Nie dopuszcza się stawiania jednego naczynia na dwóch palnikach jednocześnie.

• Nie uderzać w pokrętła i palniki.
• Zabrania się dokonywania przeróbek i napraw kuchenki przez osoby nie przeszkolone zawodowo.
• Zabrania się otwierania kurków kuchenki nie mając w ręce zapalonej zapałki lub urządzenia do zapalania gazu.
• Zabrania się gasić płomień palnika przez dmuchanie.
• Zabrania się samowolnego dokonywania przeróbek kuchenki na inny rodzaj gazu, przenoszenia kuchenki w inne miejsce oraz dokonywania zmian w instalacji zasilającej. Czynności te może wykonywać uprawniony instalator.
• Nie dopuszczać do kuchenki małych dzieci oraz osób niezapoznanych z instrukcją użytkowania.
  • W RAZIE PODEJRZENIA ULATNIANIA SIĘ GAZU NIE WOLNO:

zapalać zapałek, palić papierosów, włączać i wyłączać odbiorników elektrycznych (dzwonek lub włącznik oświetlenia) oraz używać innych urządzeń elektrycznych i mechanicznych powodujących powstawanie iskry elektrycznej lub udarowej. W takim przypadku należy natychmiast zamknąć zawór na butli z gazem lub kurek odcinający instalację gazową i przewietrzyć pomieszczenie, a następnie wezwać osobę uprawnioną do usunięcia przyczyny.

• W każdej sytuacji spowodowanej usterką techniczną należy bezwzględnie odłączyć zasilanie elektryczne kuchenki (stosując powyższą zasadę) i zgłosić usterkę do naprawy.
• Nie wolno przyłączyć do instalacji gazowej żadnych przewodów antenowych, np. radioodbiorników..
• W przypadku zapalenia się gazu uchodzącego z nieszczelnej instalacji należy natychmiast zamknąć dopływ gazu przy pomocy zaworu odcinającego.
• W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli gazowej należy: na butlę zarzucić mokry koc, w celu ostudzenia butli zakręcić zawór na butli. Po ostudzeniu należy butlę wynieść na otwartą przestrzeń. Zabrania się powtórnej eksploatacji uszkodzonej butli.
• W przypadku kilkudniowej przerwy w użytkowaniu kuchni należy zamknąć zawór główny na instalacji gazowej, natomiast przy korzystaniu z butli gazowej po każdorazowym użytkowaniu.
• Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.
• Użytkowanie urządzenia do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest zainstalowane. Należy upewnić się, czy pomieszczenie kuchenne jest dobrze przewietrzane; należy utrzymywać otwarte naturalne otwory wentylacyjne lub zainstalować środki wentylacji mechanicznej (okap z mechanicznym wyciągiem).
• Długotrwałe intensywne używanie urządzenia może wymagać dodatkowego przewietrzania, na przykład otwarcia okna lub bardziej skutecznej wentylacji, np.zwiększenia wydajności wentylacji mechanicznej, jeśli jest stosowana.

Kto korzysta z energii w spo sób od po wie dział ny, chroni nie tylko do mo wy budżet, lecz działa świado mie na rzecz śro do wi-ska na tu ral ne go. Dla te go po mógł my, oszczę dzaj my

ener gię elek trycz ną! A czyni się to w następujący sposób:

- Stosowanie prawidłowych naczyń do gotowania.

Naczynie do gotowania nie po win no być ni gdy mniejsze od korony płomienia palnika.

Należy pamiętać o przykrywaniu naczyń po kryw ką.

- Dbanie o czystość palników, rusztu, pły ty podpalnikowej.

Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie przypalone za bru dze nia da się często sto usunąć już tylko środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.

Szczególną czystość należy zachować przy otworach płomieniowych pierścieni pod koł pa ko wych oraz otworach dysz palników.

- Unikanie niepotrzebnego „za glą da nia do garnków”.

- Niewbudowywanie płyty w bez po średniej bliskości chło dzia rek/za mra ża rek.

Zużycie energii elektrycznej przez nie nie po trzeb nie wzrasta.

Urządzenie na czas trans- por tu zostało za bez pie czo ne przed uszko dze niem przez opa ko wa nie. Po roz pa ko- wa niu urzą dze nia pro si my Pań stwa o usu nię cie ele men-To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

tów opa ko wa nia w spo sób nie za gra ża ją cy śro do wi sku.

Wszystkie materiały za sto so wa ne do opako wa nia są nie szko dli we dla środowisk na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga!Materiały opa ko wa nio we(wo recz k po li ety le no we, kawałki sty ro pia nu itp.) na lży w trakcie rozpakowywania trzy mać z dala od dzieci.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

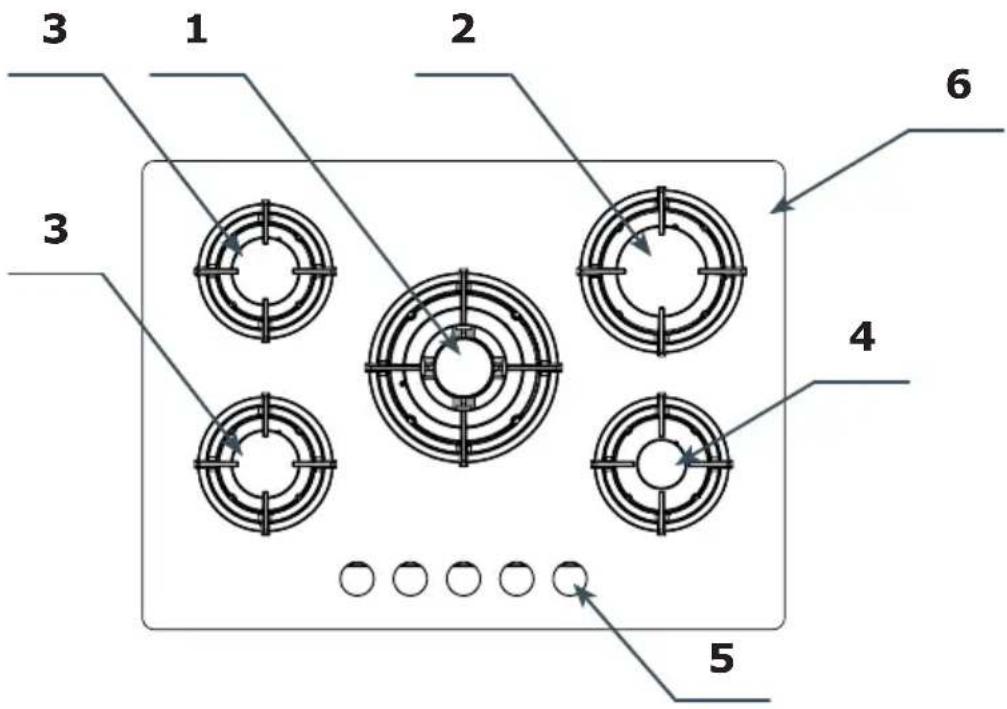

Płyta gazowa PGCA7101ApB (1190674)

1,2,3,4 - palniki nawierzchniowe

5 - pokrętła palników z włącznikiem iskrownika

6 - ruszty pod naczynia

DANE TECHNICZNE

• wysokość 94 mm
• głębokość 510 mm
• szerokość 700 mm
• waga płyty 16 kg
• zasilanie AC 230V / 50Hz

Płyta wyposażona jest w palniki:

1 - palnik DualCorona, obciążenie cieplne - 3,5 kW
2 - palnik duży, obciążenie cieplne - 3 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
4 - palnik mały, obciążenie cieplne - 1 kW

Kategoria urządzenia PL: II2E3B/P

Płyta posiada przyłącze rurowe - G 1/2"

Płyta gazowa PGA7101ApR (1190673)

1,2,3,4 - palniki nawierzchniowe

5 - pokrętła palników z włącznikiem iskrownika

6 - ruszty pod naczynia

DANE TECHNICZNE

• wysokość 91 mm
• głębokość 500 mm
• szerokość 680 mm
• waga płyty 10 kg
• zasilanie AC 230V / 50Hz

Płyta wyposażona jest w palniki:

1 - palnik DualCorona, obciążenie cieplne - 3,5 kW
2 - palnik duży, obciążenie cieplne - 3 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
4 - palnik mały, obciążenie cieplne - 1 kW

Kategoria urządzenia PL: II2E3B/P

Płyta posiada przyłącze rurowe - G 1/2"

Płyta gazowa PGCA7101AoB (1190670)

1,2,3,4 - palniki nawierzchniowe

5 - pokrętła palników z włącznikiem iskrownika

6 - ruszty pod naczynia

DANE TECHNICZNE

• wysokość 101 mm
• głębokość 510 mm
• szerokość 700 mm
• waga płyty 13 kg
• zasilanie AC 230V / 50Hz

Płyta wyposażona jest w palniki:

1 - palnik DualCorona, obciążenie cieplne - 3,5 kW
2 - palnik duży, obciążenie cieplne - 3 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
4 - palnik mały, obciążenie cieplne - 1 kW

Kategoria urządzenia PL: II2E3B/P

Płyta posiada przyłącze rurowe - G 1/2"

Płyta gazowa PGCA9101AoB (1190672)

1,2,3,4 - palniki nawierzchniowe

5 - pokrętła palników z włącznikiem iskrownika

6 - ruszty pod naczynia

DANE TECHNICZNE

• wysokość 107 mm
• głębokość 510 mm
• szerokość 860 mm
• waga płyty 15 kg
• zasilanie AC 230V / 50Hz

Płyta wyposażona jest w palniki:

1 - palnik DualCorona, obciążenie cieplne - 3,5 kW
2 - palnik duży, obciążenie cieplne - 3 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
4 - palnik mały, obciążenie cieplne - 1 kW

Kategoria urządzenia:

PL: II2E3B/P;

GB IE CZ SK: II2H3+;

HR HU: I2H, I3B/P;

BG: II2H3B/P;

RO: II2H3B/P

Płyta posiada przyłącze rurowe - G 1/2"

Płyta gazowa PGCA9101ApB (1190671)

1,2,3,4 - palniki nawierzchniowe

5 - pokrętła palników z włącznikiem iskrownika

6 - ruszty pod naczynia

DANE TECHNICZNE

• wysokość 100 mm
• głębokość 510 mm
• szerokość 860 mm
• waga płyty 18,5 kg
• zasilanie AC 230V / 50Hz

Płyta wyposażona jest w palniki:

1 - palnik DualCorona, obciążenie cieplne - 3,5 kW
2 - palnik duży, obciążenie cieplne - 3 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
4 - palnik mały, obciążenie cieplne - 1 kW

Kategoria urządzenia:

PL: II2E3B/P;

GB IE CZ SK: II2H3+;

HR HU: I2H, I3B/P;

BG: II2H3B/P;

RO: II2H3B/P;

SI: II2H3B/P

Płyta posiada przyłącze rurowe - G 1/2"

Poniższe instrukcje przeznaczone są dla wykwalifikowanego specjalisty in sta lu ją ce go urzą dze- nie. Instrukcje te mają na celu zapewnienie możliwe najbardziej pro fe sjo nał ne go wy ko na nia czyn no ści zwią za nych z instalacją i kon ser wa cją urzą dze nia.

• Przed zainstalowaniem upewnić się, czy miejscowe warunki dystrybucji (rodzaj gazu i jego ciśnienie) oraz nastawienie urządzenia jest odpowiednie.
• Warunki nastawiania tego urządzenia podane są na tabliczce znamionowej.
• Urządzenie to nie jest podłączane do przewodów odprowadzających spaliny. Powinno być zainstalowane i przyłączone zgodnie z aktualnymi przepisami instalacyjnymi. W szczególności należy uwzględnić odpowiednie wymagania dotyczące wentylacji.

Ustawienie płyty

• Pomieszczenie kuchenne powinno być suche i przewiewne oraz posiadać sprawną wentylację zgodnie z obo wią zu ją cy mi przepisami tech nicz ny mi. Pod sta wą praw na, oparciu o którą oceniami przydatność pomieszczenia do za in sta lo wa nia w nim kuchenki gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków tech nicz nych, jakim powinny od po wia dać budynki i ich usy-tu owa nie.
• Pomieszczenie powinno być wyposażone w system wentylacji odprowadzający na zewnątrz spaliny powstałe podczas spalania. Instalacja ta powinna się skła dać z kratki wentylacyjnej lub okapu. Okapy należy montować zgodnie z wska zów ka mi podanymi w dołączonych do nich in struk cjach obsługi.
• Pomieszczenie powinno również umożliwia dopływ powietrza, które jest nie zbąd ne do właściwego spalania gazu. Dopływ powietrza powinien być nie mniej szy niż 2 ^th na 1 kW mocy palników. Powietrze może być dostarczane w wy ni ku bez po śred nie go prze pły wu z ze wnątrz przez kanał o przekroju min.100cm,bądź po śred nio z są sied nich po mieszczeń, które wyposażone są w kanały wen ty la cyj ne wychodzące na zewnątrz.
• Odległość pomiędzy palnikami nawierzchniowymi a odciągiem kominowym powinna wynosić min. 750 mm.

Instalowanie płyt gazowych

500x10 mm

Przygotowanie blatu mebla do zabudowy płyty

• Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabezpieczyć blat od strony ściany przed zalaniem i wilgocią.
• Me ble do za bu do wy mu szą mieć okła dzi ne oraz kle je do jej przy kle je nia odpor ne na tem pe ra tu rę 100°C. Niespełnienie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.
• Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na wchłanianie wilgoci.

Model A [mm] B [mm]
PGCA7101ApB 557 477
PGA7101ApR 557 477
PGCA7101AoB 557 477
PGCA9101AoB 832 477
PGCA9101ApB 832 477

Instalowanie kuchenek gazowych

• Przygotować miejsce (otwór) w blacie mebla wg szkicu montażowego (rys 6),
• Minimalna przestrzeń jaką należy zostawić wolną pod płytą gazową wynosi 75 mm,
• Przykleić taśmę (zał. przez producenta) jedną stronę do krawędzi płyty, od strony spodniej płyty,
• Dokonać podłączenia kuchenki do sieci gazowej i elektrycznej zgodnie z instrukcją obsługi kuchenki,
• Oczyścić blat z kurzu, odkleić papier zabezpieczający taśmę, włożyć płytę w otwór i mocno docisnąć do blatu,
• Ustawić uchwyny mocujące (rys 4) prostopadle do brzegu kuchenki i dokręcić do oporu,
• Po zamontowaniu kuchenki w blacie należy sprawdzić jej działanie, a szczególnie zabezpieczenie przeciwwypływowe i zapalacz.

Sposób przykręcenia uchwytów mo cu ją cych do blatu

1 - Blat
2 - Wkręt
3 - Uchwyt mocujący
4 - Kuchenka do wbudowania

Wskazówki dla instalatora

Instalator powinien:

• Posiadać uprawnienia gazowe
• Zapoznać się z informacjami znajdu- jącymi się na tabliczce znamionowej ku chen ki i na nalepce informacyjnej o rodzaju gazu do jakiego jest przy- sto so wa na. In for ma cje po równ nać warunkami dostawy gazu w miejscu instalowania.

• Sprawdzić

• skuteczność wietrzenia tj. wymiany powietrza w pomieszczeniu.

• szczelność połączeń armatury gazowej.
• skuteczność działania wszystkich elementów funkcjonalnych.

- Dla prawidłowego działania zapalaczy i zabezpieczenia prze ciw wy pły wo we-go, wy re gu lo wać ustawienie po krę teł ga zo wych przy po mo cy za łą czo nych pod kła dek,

• sprawdzić działanie zapalaczy i za bezpie cze nia przeciwwypływowego,
• w przypadku nieprawidłowego dzia ła- nia zdjąć po krę tło, wy ko nać re gu la cję przez włożenie pod kład ki (pod kla dek) na trzpień za wo ru,
• po wykonanej regulacji układ za bezpie czyć podkład ką za ci sko wą i założyć pokrętło.

- Wydać użytkownikowi świadectwo podłączenia kuchenki gazowej i zapoznać go z ob słu gą.

UWAGA!

Przyłączenia płyty do butli z gazem płynnym lub do ist nie ją cej in sta la cji może wy ko nać wyłącznie uprawniony instalator z za cho wa niem wszystkich przez pi sów bezpieczeństwa.

Płyta posiada rurowy króciec gwintowany o średnicy G 1/2" służący do pod łą cze nia do instalacji gazowej. W wersji na gaz płynny (propan-butan) na króciec nakręcona jest koń ców ka do węża ∅ 8 x 1 mm.

Przewód doprowadzający gaz nie powinien dotykać metalowych elementów osłony.

ZWRÓCIĆ UWAGE: na zachowanie szczelności połączeń.

Uwaga!

Jeśli w trakcie eksploatacji zajdzie konieczność wymiany reduktora, kuchnia musi mieć wykonany przegląd techniczny obejmujący zawory gazowe i działanie zabezpieczenia przeciwwypływowego.

Po zakończeniu instalacji płyty na- le ży sprawdzić szczelność wszyst- kich po łą czeń stosując do tego np. wodę z mydłem.

Do sprawdzenia szczelności nie wol no stosować ognia.

Prosimy o szczegółowe zapoznanie się z treścią instrukcji obsługi i postępowanie zgodnie z zawartymi w niej wskazówkami.

UWAGA!

Mamy do czynienia z gazem. Dlatego płyta powinna być pod łą czo na do insta la cji gazowej do takiego rodzaju gazu do jakiego została fa brycz nie przy sto so wa na.

Płyta powinna być podłączona wyłącznie przez instalatora po siada ją ce go stosowne uprawnienia. Informacja o rodzaju gazu do jakiego przystosowana jest płyta fa brycz nie, znaj du je się na tabliczce znamionowej.

Przystosowanie płyty do okre- śło ne go rodzaju gazu

Czynność ta może być wykonana tylko przez instalatora z odpowiednimi uprawnieniami.

Jeśli gaz, którym ma być zasilana kuchenka różni się od gazu przewidzianego dla ku-chen ki w wersji fabrycznej tzn. G 20 (GZ 50) 20 mbar, na le ży wymienić dysze palnika i prze pro wa dzić regulację płomienia.

UWAGA!

Płyty dostarczone przez producenta posiadają palniki przy sto so wa ne fa brycz nie do spalania gazu podanego na tabliczce znamio no wej oraz w kar cie gwa ran cyj nej. Tabliczka znamionowa znajduje się na spo-dzie osłony dolnej z informującą do ja kie go rodzaju gazu prze zna czo na jest kuchenka. W celu przystosowania kuchenki do spalania innego rodzaju gazu na le ży do ko nać:

• wymiany dysz (patrz tabela),
• regulacji zmniejszonego przepływu zaworów.

Rodzaj gazu	Dysza palnika /średnica [mm]
	mały średni duży DualCorona
2E,2H G20/20mbar 0,72	0,97 1,18	1,35
3B/P G30/37mbar	0,47 0,64	0,80	0,89
3+ G30/28-30/37mbar*3B/P G30/28-30mbar*	0,49 0,67	0,86	0,95

* Dotyczy tylko PGCA9101ApB, PGCA9101AoB

Po zakończeniu przezbrajania, należy umieścić nalepkę z opisem rodzaju gazu, do jakiego płyta jest przystosowana.

Wymiana dyszy palnika- dy szę wykręcić za pomocą spe cjal nego klucza nasadowego 7 i wymienić na nową odpowiednio do rodzaju gazu (patrz tabela powyżej).

Regulacja zmniejszonego przepływu zaworów.

Palniki	Płomień	Przezbrojenie płyty z gazu płynnego na gaz ziemny	Przezbrojenie płyty z gazu ziemnego na gaz płynny
Palnikinawierzchniowe	Pełen płomień	Dyszę palnika wy mie nić na od po wied nią wg tabeli dysz	Dyszę palnika wy mie nić na od po wied nią wg tabeli dysz
	Płomień oszczędny	Wkręt regulacyjny lekko wykręcić i wyregulować wielkość płomienia	Wkręt regulacyjny lekko wkręcić,sprawdzić wielkość i stabilność płomienia

Regulacja zaworów

Regulacji zaworów należy dokonywać na zapalonym palniku w położeniu „płomień oszczęd ny”.

Należy zdjąć pokrętła i wkrę ta kiem wy re gu lować wiel kość pło mie nia oszczędnego.

W celu sprawdzenia płomienia należy wygrzać palnik na pełnym płomieniu przez ok. 10 min., a następnie przekręcić pokrętło zaworu na płomień oszczędny. Płomień nie powinien zgasnąć ani przeskoczyć na dyszę. Gdy jednak tak się stanie należy powtórzyć regulację zaworów.

Przestawienie urządzenia w celu dostosowania go do gazu, innego niż wynika to z oznakowania wytwórcy na tabliczce znamionowej kuchenki lub zakupu kuchenki na inny rodzaj gazu niż jest zainstalowany w mieszkaniu, leży wyłącznie w gestii użytkownik - instalator.

Obsługa palników nawierzchniowych

Umiejętna obsługa, dobór odpowiednich parametrów użytkowych oraz naczyń, pozwalają na uzyskanie znacznych oszczędności energetycznych.

Oszczędności energetyczne wynoszą odpowiednio:

• do 60%, przy właściwym doborze naczynia,
• do 60%, przy prawidłowej obsłudze, polegającej na właściwym doborze płomienia w trakcie gotowania.

Oszczędności te uwarunkowane są utrzymaniem palników w stałej czystości (szczególnie otworów płomieniowych i dysz).

Dobór naczynia

Należy zwrócić uwagę, żeby średnica dna naczynia była zawsze nieco większa od korony płomienia palnika, a samo naczynie było przykryte pokrywką.Zaleca się, aby średni ca garnka była około 2,5 - 3 razy więc sza od średnicy palnika, tzn. dla palnika:

• małego, naczynie o średnicy od 100 do 140 mm,
• średniego, naczynie o średnicy od 140 do 220 mm,
• dużego, naczynie o średnicy od 200 do 240 mm
• tzw. ultraduży, naczynie o średnicy od 220 do 260 mm
• wysokość garnka nie powinna być większa od jego średnicy

Pokrywka garnka:

Pokrywka na garnku zapobiega uciecz ce cie pła i w ten sposób skra ca czas nagrze-wania.

Na płycie grzejnej nie należy uży- wać naczyń kuchennych, które wystają poza jej verzegi.

Pokrętło sterowania pracą palników „Zt”

Użytkowanie płyty wyposażonej w zapalacz w pokrętle (oznaczenie „Zp”)

• wcisnąć pokrętło kurka wybranego palnika do wyczuwalnego oporu i przekręcić w lewo do pozycji „duży płomień”
• przytrzymać do czasu zapalenia gazu
• po zapaleniu płomienia palnika zwolnić nacisk na pokrętło i ustawić wymaganą wielkość płomienia.

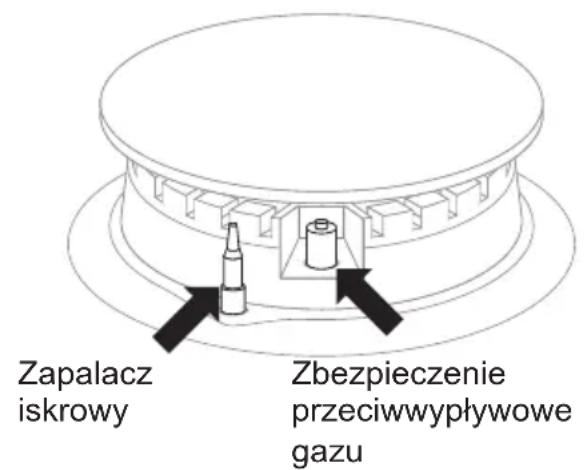

Użytkowanie płyty wyposażonej w zabezpieczenie przeciwwypływowe (oznaczenie „Zt”)

W modelach płyt wyposażonych w zabezpieczenie przeciwwypływowe palników nawierzchniowych należy podczas czynności zapalania przytrzymać przez ok. 10 sek. wciśnięte do oporu pokrętło w pozycji „duży płomień” ♠celem zadziałania za-bezpieczenia.

W przypadku niepowodzenia próby powtórzyć ww czynność.

Zabezpieczenie przeciwwypływowe powoduje odcięcie dopływu gazu przy zaniku płomienia w czasie do około 60 sek.

Dopływ gazu do palników nawierzchniowych jest otwierany i regulowany kurkami z zabezpieczeniem przeciwwypływowym (wersja Zt).

Dobór płomienia „Zt”

Prawidłowo wyregulowane palniki posiadają płomień koloru jasnoniebieskiego o wyraźnie zarysowanym stożku wewnętrznym. Dobór wielkości płomienia zależy od ustawienia pokrętła palnika.

duży płomień
mały płomień (zwany „oszczędny”)
- palnik wyłączony (przepływ gazu zamknięty)

Na przykładzie obsługi palnika pokazano prawidłową obsługę polegającą na doborze płomienia.

Prawidłowy sposób gotowania polega na ustawieniu pokrętła palnika w pozycji „duży płomień 🔒 - w celu zagotowania potraw i przestawienia w pozycję „mały płomień 🔒 ”(oszczędny) dla podtrzymania procesu gotowania. W zależności od potrzeb można płynnie ustawić wielkość płomienia.

Zabrania się regulacji płomienia w zakresie między pozycją palnik wyłączony ● i pozycją duży płomień

Postępowanie w sytuacjach zagrożenia wypływu niespalonego gazu

1 instalacja gazowa
2 zawór odcinający instalacji gazowej
A zawór „włączony”
B zawór „wyłączony”

W każdej sytuacji zagrożenia należy

• wyłączyć palniki
• wyłączyć zawór odcinający instalację gazową
• przewietrzyć pomieszczenie kuchenne
• zgłosić naprawę w punkcie serwisowym lub do instalatora gazowego posiadającego stosowne uprawnienia
• wyłączyć płytę gazową z eksploatacji do momentu usunięcia usterki.

Niektóre, proste usterki eksploatacyjne może usunąć sam użytkownik, postępując zgodnie z zaleceniami instrukcji.

PALNIK NAWIERZCHNIOWY nie zapala się, czuć ulatniający się gaz

• należy zamknąć zawory palników
• zamknąć zawór odcinający na instalacji przed kuchnią
• przewietrzyć pomieszczenie
• wyjąć palnik
• oczyścić i przedmuchać otwory płomieniowe
• założyć palnik
• ponowić próbę zapalenia palnika

NIE PALI SIĘ? ZGŁOŚ NAPRAWĘ!

Dbałość użytkownika o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wacja, wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy.

Przed rozpoczęciem czysz cze nia lub innych prac konserwacyjnych należy zawsze za pomocą głównego wyłącznika lub wyjmując wtyczkę kabla zasilającego z gniazdka, odłączyć urządzenie od zasilania.

Czyn no ści czysz cze nia na le ży rozpo czy nać dopiero po wy sty gnię ciu płyty. Nie wolno używać ostrych środków do szorowania.

Do czyszczenia nie może być używa ny sprzęt do czysz cze nia parą.

Palniki nawierzchniowe, ruszty płyty

W przypadku zanieczyszczenia pal ni ków i rusztu, należy te elementy wy po sa że nia zdjąć z kuchni i umyć w ciepłej wo dzie z do dat kiem środków zmywających tłuszcz i brud. Na stęp nie należy je wy trzeć do su- cha. Po zdjęciu rusz tu do kład nie umyć pły- tę pod pal ni ko wą i wy trzeć su chą i mięk ka ściereczką. Szczególną czy stość na le ży za cho wać przy otwo rach pło mie nio wych pier ście ni pod koł pa ko wych patrz rys. po- niżej. Otwo ry dysz pal ni ków prze czy ścić, uży wa jąc do prze ty ka nia cien kie go drutu mie dzia ne go. Nie należy uży wać drutu sta lo we go, roz wier cać otwo rów.

Elementy palnika muszą być zawsze suche. Cząstki wody mogą za ha mo wać wypływ gazu i po wo-do wać złę palenie się palnika.

Należy sprawdzić, czy elementy palnika zostały prawidłowo założone po czyszczeniu.

PRAWIDŁOWO

NIEPRAWIDŁOWO

• Do zmy wa nia po wierzch ni ema lio wa nych używać pły nów o działaniu delikatnym. Nie należy używać środków do czysz cze nia o silnym działaniu ściernym jak np. prosz ki do szo ro wa nia za wie ra ją ce ścier ni wo, pasty ścierne, ka mie nie ścier ne, pu me ksy, wiązki druciane itp.
• Płytą nierdzewna wymaga wstęp ne go, dokładnego umycia płyty ro bo czej przed rozpoczęciem eks pło ata cji. Należy szczególną uwage zwró cić na usu nię cie resztek kleju z folii zdej mo wa nej z blach przy monta żu względnie ta śmy klejącej za kła da nej przy pakowaniu kuchni.
  Płytę należy czyścić re gu lar nie po każdorazowym użyciu. Nie na le ży do pusz czać do silnego za bru dze nia płyty roboczej, a w szczególności do przy pa leń po cho dzą cych z wykipin.

Przeglądy okresowe

Poza czynnościami mającymi na celu bie żą ce utrzy ma nie płyty w czy sto ści na le ży:

• przeprowadzać okresowe kon tro le działała nia ele men tów ste ru ją cych i ze społów ro bo czych płyty. Po upły wie gwa ran cji, przy naj mniej raz na dwa lata, na le ży zle cić w punk cie obsługi serwisowej wy ko na nie prze glą du tech nicz ne go płyty,
• usunąć stwierdzone usterki eks plo ata cyj ne,
• dokonać okresowej konserwacji ze społów ro bo czych płyty,

Czyszczenie po każdym użyciu

• Lekkie, nie przypalone zabrudzenia ze trzeć wil got ną ście recz ką bez środka czysz czą ce go. Za sto so wa nie środ ka do mycia naczyń może spo wo do wać wystą pie nie nie bie ska wych prze bar wień. Te upo rczy we pla my nie za wsze dadzą się usu nąć przy pierw szym czysz cze niu, nawet przy za sto so wa niu spe cjal ne go środka do czyszczenia.
• Mocno przywarte zanieczyszczenia usu wać ostrym skrobakiem. Następnie ze trzeć po wierzch nię grzej ną wilgotną ście recz ką.

Skrobak do czyszczenia płyty

Usuwanie plam

- Jasne plamy o zabarwieniu perłowym (po zo sta ło ści alu mi nium) można usuło wać z ochło dzo nej płyty grzej nej przy pomocy spe cjal ne go środ ka czysz cząń. ce go. Po zo sta ło ści wapienne (np. po wy ki pie niu wody) może na usu wać octem lub spe cjalnym środ kiem czysz czą cym. go Przy usuwaniu cukru, potraw z za war-to ścią cu kru, two rzyw sztucznych i folii alu mi nio wej nie wolno wy łą czać danego pola grzejnego! Na le ży na tych miast dokład nie zeskrobać resztki (w go rą cym stanie) ostrym skro ba kiem z go rą ce go pola grzej ne go. Po usunięciu za bru dze-nia można płytę wy łą czyć i ostudzoną już pły tę do czy ścić spe cjalnym środ kiem czysz czą cym.

Specjalne środki czyszczące można nabyć w do mach to wa ro wych, specjalnych skle pach elek tro tech nicz nych, drogeriach, w handlu spożywczym i w sa lo nach ku chen nych. Ostre skrobaki można nabyć w skle pach dla majster ko wi czów oraz w skle pach ze sprzę tem bu dow la nym, jak również w sklepach z akce so ria mi malarskimi.

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH

W każdej sytuacji awaryjnej na le ży:

• wyłączyć zespoły robocze płyty
• odłączyć zasilanie elektryczne
• zgłosić naprawę
• niektóre drobne usterki użytkownik może usunąć sam kierując się wskazówkami podanymi w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM PRZYC	ZYNA POSTĘPOWANIE
1.Urzadzenie nie działa	- przerwa w dopływie prądu	-sprawdzić bezpiecznik in-sta la cji domowej, przy pa lo-ny wymienić
2.Palnik nie zapala - zabrudzone	otworypłomieniowe	-zamknąć zawór od ci na jacygazu, zamknąć kur ki pal ni-ków, przy wie trzyć po mieszcze nie, wyjność pal nik, oczy-ścić i przy dmu chaotic otworypłomieniowe
3.Zapalacz gazu nie za pa la	- przerwa w dopływie prądu	sprawdzić bezpiecznik in-sta la cji do mo wej, przy pa lo nywy mie nic
	- przerwa w dopływie gazu	otworzyć zawór dopływu gazu
	- za nie czysz czo ny (za tlosz-wyczyścić zapalacz gazu czo ny) za pa lacz gazu	- przytrzymać wciśnięte po-krę tło do czasu peł ne go pło-mie nia wo kół ko ro ny palnika
	-pokrętło kurka wciśnięte nie wy star cza są co dlugo	- przytrzymać wciśnięte po-krę tło dlugej w pozycji „duży pło mień”
4.Płomień przy zapalaniu pal ni ka gaśnie	-pokrętło kurka zwolnione za szyb ko	- przytrzymać wciśnięte po-krę tło dlugej w pozycji „duży pło mień”
5. Pęknięcie w kuchennej płycie ceramicznej	!Niebezpieczeństwo! Natychmiast odłączyć płytę ceramiczną od sieci (bezpiecznik) Zwróść się do najbliższego serwisu
6. Gdy wada pozostaje wciąż jeszcze nie usunięta	Odłączyć kuchenną płytę ceramiczną od sieci (bez piecz nik).Zwróść się do najbliższego serwisu.Ważne!Państwo są odpowiedzialni za prawidłowy stan urzą dze nia i właściwe uzytkowanie w gospodarstwie domowym. Jeżeli z powodu błędu obsługi wezwą Państwo serwis, wówczas wizyta taka nawet w okresie gwarancyjnym będzie się dla Państwa wiązała z kosztami.Za szkody spowodaowane nieprzestrzeganiem niniejszej instrukcji nie możemy niestety odpowiadać.

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej.

Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzy sta nia z naszego wyrobu.

Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny płyty

Typ...... Nr fa brycz ny......

Amica

Centrum Serwisowe

801 801 800
