196 BC-008 - Niani BabyOno - Bezpłatna instrukcja obsługi

Typ produktu	Niania elektroniczna z czujnikiem ruchu PIR
Model	196 BC-008
Marka	BabyOno
Zasilanie nadajnika	4 baterie AA (alkaliczne lub akumulatory) lub zasilacz sieciowy (AC/DC)
Zasilanie odbiornika	4 baterie AAA (alkaliczne lub akumulatory) lub zasilacz sieciowy (AC/DC)
Częstotliwość pracy	40,665 MHz / 40,695 MHz (2 kanały)
Zasięg	do 250 m w otwartej przestrzeni
Rodzaj transmisji	Dźwięk i ruch (PIR)
Tryby nadajnika	PIR+MIC, MIC (mikrofon), PIR (czujnik ruchu)
Tryby odbiornika	Głośnik, alarm wibracyjny, optyczny wskaźnik dźwięku (diody)
Regulacja czułości	Tak (na nadajniku)
Regulacja głośności	Tak (na odbiorniku)
Kąt wykrywania PIR	Regulowany: od wąskiego (90°) do szerokiego (20°, maks. 180° po zdjęciu pokrętła)
Zasięg czujnika PIR	Ok. 6 m
Wyłącznik sygnału dźwiękowego (RESET)	Tak (odcinek 5 sekund)
Wskaźniki LED	3 diody: czerwona (nadawanie), zielona (zasilanie), pomarańczowa (wykryty ruch)
Mocowanie odbiornika	Klips do paska
Wymiary (przybliżone)	Brak w instrukcji, typowo ok. 10 x 6 x 3 cm (nadajnik/odbiornik)
Waga (z bateriami)	Ok. 150-200 g każdy moduł
Materiał obudowy	Plastik (ABS)
Zakres temperatur pracy	0°C - 40°C
Czyszczenie i konserwacja	Przecierać suchą lub lekko wilgotną szmatką, nie stosować silnych detergentów
Okres gwarancji	12 miesięcy (przy prawidłowo wypełnionej karcie gwarancyjnej)
Akcesoria w zestawie	Nadajnik, odbiornik, zasilacze (opcjonalnie), instrukcja, karta gwarancyjna

Często zadawane pytania - 196 BC-008 BabyOno

Jak włączyć nianię BabyOno 196 BC-008?

Aby włączyć nadajnik, przesuń pokrętło ON/OFF (15) do pozycji włączonej. Odbiornik włącz pokrętłem ON/OFF (4) z regulacją głośności. Upewnij się, że oba urządzenia mają włożone baterie lub są podłączone do zasilacza.

Jak ustawić kanał w niani?

Użyj przełącznika kanału 1/2 (5 na odbiorniku, 11 na nadajniku). Oba urządzenia muszą być ustawione na tym samym kanale, aby działały poprawnie.

Co oznaczają diody na nadajniku?

Diody sygnalizują stan: czerwona – nadawanie sygnału, zielona – zasilanie włączone, pomarańczowa – wykryty ruch przez czujnik PIR.

Jak zmienić tryb pracy nadajnika?

Przełącznik 12 umożliwia wybór trybów: PIR+MIC (ruch i dźwięk), MIC (tylko dźwięk) lub PIR (tylko ruch). Ustaw odpowiednią pozycję zgodnie z potrzebą.

Czy mogę używać akumulatorów zamiast baterii?

Tak, ale pamiętaj o ustawieniu przełącznika wyboru baterii (6 na nadajniku, 13 na odbiorniku) na pozycję Charge (akumulatory). W przypadku baterii alkalicznych ustaw na AlK.

Jak wyregulować czujnik ruchu PIR?

Pokrętło 16 pozwala regulować kąt wykrywania. Można ustawić go pionowo (wąski kąt ok. 90°) lub poziomo (szeroki kąt). Aby uzyskać maksymalny kąt 180°, zdejmij pokrętło.

Co robić, gdy odbiornik nie wydaje dźwięku?

Sprawdź, czy odbiornik jest włączony, a głośność nie jest za niska. Upewnij się, że przełącznik trybu (7) jest ustawiony na głośnik, a nie na wibrację. Jeśli nadal nie działa, sprawdź baterie i kanał.

Jak wyciszyć alarm w odbiorniku?

Naciśnij przycisk RESET (3) na odbiorniku – sygnał dźwiękowy zostanie wyciszony na około 5 sekund. Po tym czasie alarm wznawia działanie automatycznie.

Jaki jest maksymalny zasięg niani?

Zasięg deklarowany to do 250 metrów w otwartej przestrzeni. W budynkach zasięg może być mniejszy ze względu na ściany i przeszkody.

Jak czyścić nianię?

Przecieraj obudowę suchą lub lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących ani nie zanurzaj w wodzie. Wyjmij baterie przed czyszczeniem.

INSTRUKCJA OBSŁUGI 196 BC-008 BabyOno

Instrukcja obsługi: elektroniczna niania BC-008

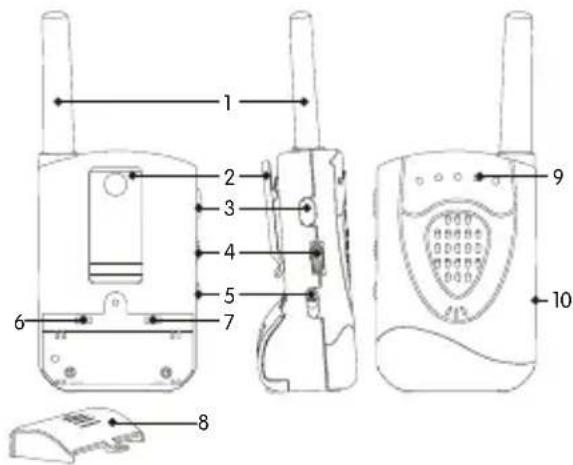

Opis części:

Odbiomik

1.Antena

2.Klips do paska

1. Wyłącznik sygnału dźwiękowego RESET

2. Włącznik/wyłącznik odbiornika ON/OFF wraz z regulacją głośności

5.Przełącznik kanału 1/2

1. Przełącznik wyboru baterii AlK- baterie alkaliczne, Charge-akumulatory

7.Przełącznik trybu odbioru : głośnik lub alarm wibracyjny.

8.Ostona baterii

9.Optyczny wskaźnik dźwięku (migające diody).

1. Wejście zasilacza AC/DC

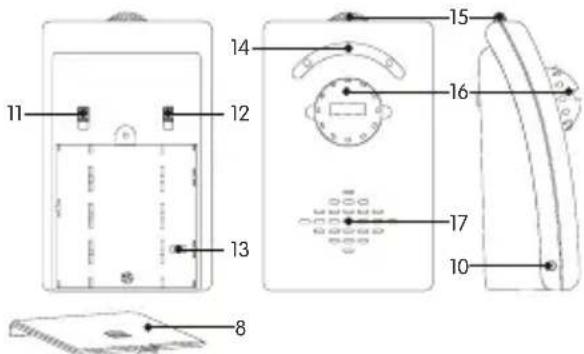

Nadajnik

11.Przełącznik kanału 1/2

12.Przełcznik trybu nadawania (PIR+MIC, MIC, PIR)

1. Przełącznik wyboru baterii AlK- baterie alkaliczne, Charge-akumulatory

14.Wskaźniki sygnalizujące pozycję ustawienia

1. Włącznik/wyłącznik ON/OFF wraz z regulacją czułości

16.Czujnik ruchu -regulowane pokrętło

17.Mikrofon nadajnika

8.Ostona baterii

1. Wejście zasilacza AC/DC

Obsługa urządzenia:

1. Należy otworzyć osłonę baterii nadajnika oraz odbiornika (8).

1.1. Następnie do nadajnika należy włożyć cztery baterie typu AA i zamknąć ostonę baterii. Jeśli chcemy używać baterii akumulatorowych należy odpowiednio ustawić przełącznik wyboru baterii (6)

1.2. Cztery baterie typu AAA należy umieścić pod osłoną odbiornika. W przypadku użycia baterii akumulatorowych należy pamiętać o odpowiednim ustawieniu przełącznika. (13)

1. Wybór trybu czuwania: ustaw regulator na pozycję głośnika lub pozycję wibrowania.(7) Kiedy czujnik PIR wykryje ruch lub mikrofon MIC dzwięk, uruchomi sygnał dźwiękowy lub alarm wibracyjny odbiornika (w zależności od ustawienia).

2. Używając zasilacza sieciowego, należy podłączyć go do wejścia AC/DC (10). Zaleca się używanie nadajnika z zasilaczem, aby zapewnić jego stałe zasilanie. W przypadku używania zasilaczy należy pamiętać o wyciągnięciu baterii alkalicznych.

3. Wybierz kanał używając do tego przełącznika kanału (5,11). Waźne: Nadajnik i odbiornik muszą być ustawione na tym samym kanale.

4. Umieść nadajnik w odległości 1-3 m od dziecka. Możesz położyć nadajnik na biurku lub innym miejscu. Należy jednak pamiętać aby nadajnik był skierowany w stronę dziecka.

5. Włącz nadajnik przyciskiem ON/OFF (15). Na nadajniku zaświeci się światełko. Regulując czułość można nadajnik dostosować do warunków otoczenia tak by zapobiec np.: dźwiękom dochodzącym spoza domu.

6. Włącz odbiornik pokrętłem ON/OFF (4).

7. Nadajnik automatycznie wyśle do odbiornika sygnał dźwiękowy, gdy tylko wykryje dźwięk wydany przez dziecko.

8. Można zwiększyć lub zmniejszyć głośność odbiornika regulując je pokrętłem ON/OFF (4)

9.1 Optyczny wskaźnik dźwięku: w przypadku, gdy konieczne jest wyłączenie dźwięku lub jego zmniejszenie na odbiorniku, wskaźniki dźwięku po odebraniu sygnału zaświecą diody, aby zaalarmować opiekuna.

1. Dzięki klipsowi do paska, odbiornik można nosić przy sobie. Zapewnia to stałą kontrolę nad dzieckiem. (2)

Nadajnik: wybór trybu

1. Ustaw odpowiedni tryb używając do tego przełącznika (12).

11.1 PIR + MIC = po wykryciu ruchu dziecka lub dźwięku wydanego przez nie, nadajnik wyśle sygnał do odbiornika.

11.2 MIC = aktywny tylko mikrofon

11.3 PIR = aktywny tylko czujnik ruchu

PIR jest używany do wykrywania ruchu dziecka. Po wykryciu ruchu wysyła sygnał do odbiornika, który wydaje dźwięk (Bip,Bip). (np. dziecko budzi się i zaczyna się ruszać w łóżeczku lub zwierzę wchodzi do pokoju dziecka i zbliża się do niego.).

Regulacja kqta PIR:

Możliwa jest regulacja kąta czujnika PIR poprzez przekręcanie pokrętła (16), które można ustawić np. pionowo lub poziomo zgodnie z ruchem wskazówek zegara. Można także zdjąć pokrętło, aby uzyskać maksymalny kąt wykrywania (180 stopni, 6 m)

Wykrywa ruch na szerokiej płaszczyźnie wysyłając promień pod kątem 20' w odległości około 6m

Wykrywa ruch pod wąskim kątem w pionie. Specjalny użytek w przypadku ochrony dziecka przed np.: innymi dziećmi, zwierzetami, lub informując o jego wydostaniu się złożeczka. - 90°, około 6m

1. Kiedy odbiornik da sygnał dźwiękowy po wykryciu ruchu dziecka lub dźwieku, możliwe jest wyłączenie sygnału przez wciśnięcie wyłącznika sygnału dźwiękowego (3). Dźwięk zostanie ponownie włączony po ok. 5 sekundach.

Wskaźniki pozycji (14) : Parametry techniczne:

Kolor	Włączony	Wyłączony	1.Czestotliwość 40,665 Mhz/ 40,695 Mhz
Czerwony	Wysyłanie sygnału	Pozycja czuwania	3.Zakres: < 250m
Zielony	Włączone zasilanie	Wyłączone zasilanie	5.Dźwięk: 60 Hz
Pomarańczowy	Wykryty ruch

Karta gwarancyjna

1. Elektroniczna niania BabyOno

2.Data sprzedaży....

3.Pieczątka sklepu....

1. Podstawą do złożenia reklamacji jest dokładnie wypełniona karta gwarancyjna zawierająca datę zakupu, pieczątkę sklepu, podpis sprzedającego z załączonym paragonem zakupu. Karta gwarancyjna wypełniona w sposób nieprawidłowy lub niepełny jest nieważna.
2. Firma Ono udziela gwarancji na okres 12 m-cy od daty zakupu urządzenia przez klienta.
3. Napraw gwarancyjnych firma Ono dokonuje w terminie 21 dni od daty dostarczenia urządzenia do punktu napraw, a okres gwarancyjny zostanie przedłużony o czas naprawy.

4. Gwarancja nie obejmuje:

5. uszkodzeń mechanicznych powstałych z nieprawidłowego użytkowania, niezgodnego z instrukcją obsługi,

6. stwierdzonych modyfikacji i zmian konstrukcyjnych produktu lub napraw wykonywanych poza firmą Ono,
   -uszkodzeń wynikłych z działania czynników zewnętrznych: promieniowania słoneczne, deszcze, zanieczyszczenia, niewłaściwe zasilanie oraz przepięcia w sieci energetycznej.

7. Użytkownik przekazując urządzenie z niniejszą karta gwarancyjną do punktu serwisowego firmy Ono w celu dokonania naprawy gwarancyjnej akceptuje wszystkie powyższe warunki udzielonej gwarancji.

8. Sprzedawca odpowiada za nieżgodność towaru konsumpcyjnego z umową jedynie w przypadku jej stwierdzenia przed upływem dwóch lat od wydania tego towaru kupującemu; termin ten biegnie na nowo w razie wymiany towaru. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
9. Gwarancja obejmuje cały teren Rzeczypospolitej.

Adnotacje o naprawach:

Data przyjęcia

Data dokonanej naprawy

Szczegóły dotyczące naprawy

Przedłużenie gwarancji
