INSTRUKCJA OBSŁUGI LD-80 Little Doctor

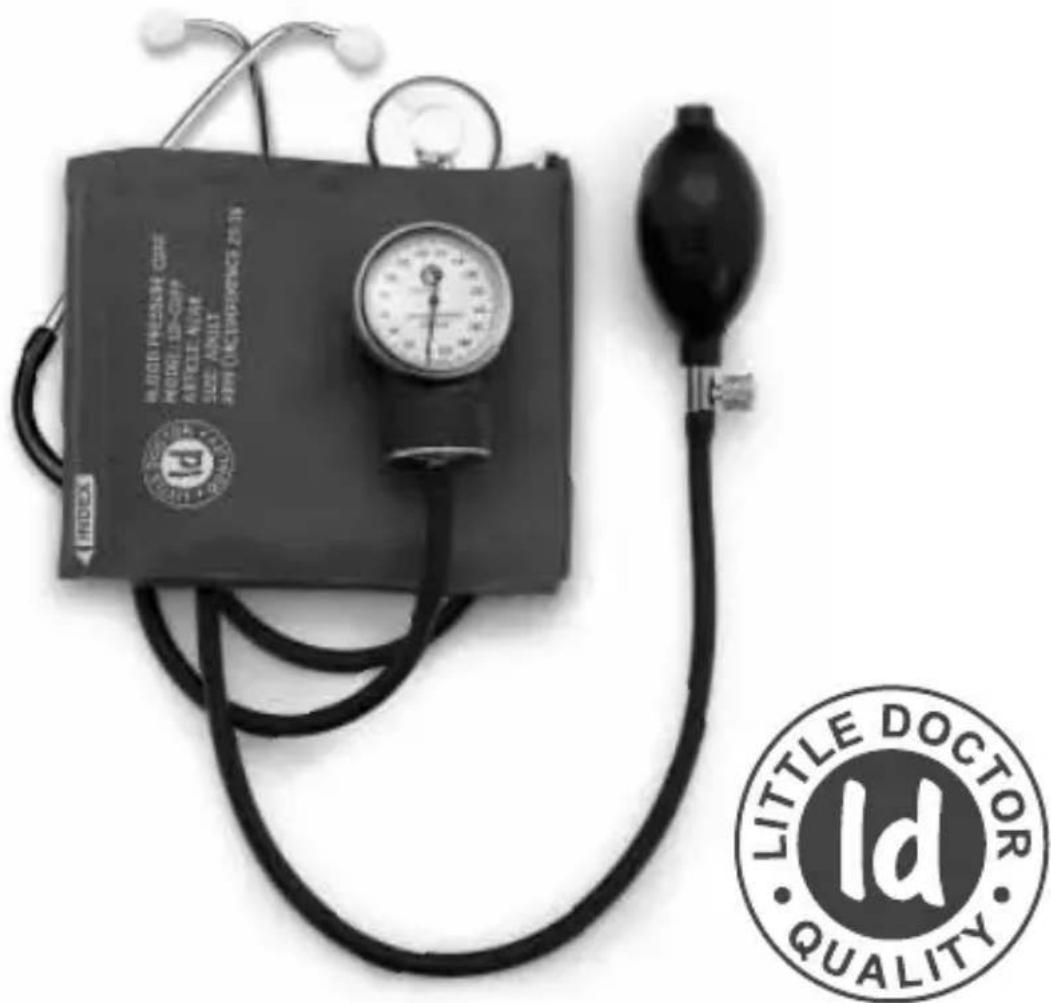

Ciśnieniomierz mechaniczny LD do pomiaru ciśnienia tętniczego krwi

Instrukcja obsługi

MEDIUM FRESHOR CDF MODEL ID-0277 AVERAGE UNIT SIZE ANUT SVM (HEAVOCHEAT 25.1) LITTLE DOCTOR QUALITY

TABLE OF CONTENTS

GENERAL INFORMATION 3

Niniejsza instrukcja ma służyć użytkownikom pomocą w bezpiecznym i efektywnym posługiwaniu się mechanicznym urządzeniem do pomiaru ciśnienia tętniczego krwi LD (dalej w tekście: URZĄDZENIE). Powinno ono być stosowane zgodnie z zasadami przedstawionymi w niniejszej instrukcji i nie należy go wykorzystywać do celów innych niż tu opisane. Należy przeczytać i zrozumieć całą instrukcję obsługi, zwłaszcza rozdział "Zalecenia dotyczące prawidłowego pomiaru".

WSKAZANIA DO STOSOWANIA

Urządzenie przeznaczone jest do pomiaru ciśnienia tętniczego krwi człowieka metodą Korotkowa. Ciśnieniomierz zaleca się wykorzystywać w warunkach szpitalnych, a także w domowych (jako uzupełnienie nadzoru medycznego). Pomiar ciśnienia odbywa się za pomocą osłuchiwania tonów Korotkowa stetoskopem oraz odczytu wartości z manometru.

ZALECENIA DOTYCZĄCE PRAWIDŁOWEGO POMIARU

1. Nie należy korzystać z urządzenia bez wcześniejszej konsultacji z lekarzem jeśli pacjent jest poddawany hemodializie lub leczy się antykoagulantami, antytrombocytami czy steroidami. Wykorzystanie urządzenia w takich przypadkach może powodować krwawienie wewnętrzne.

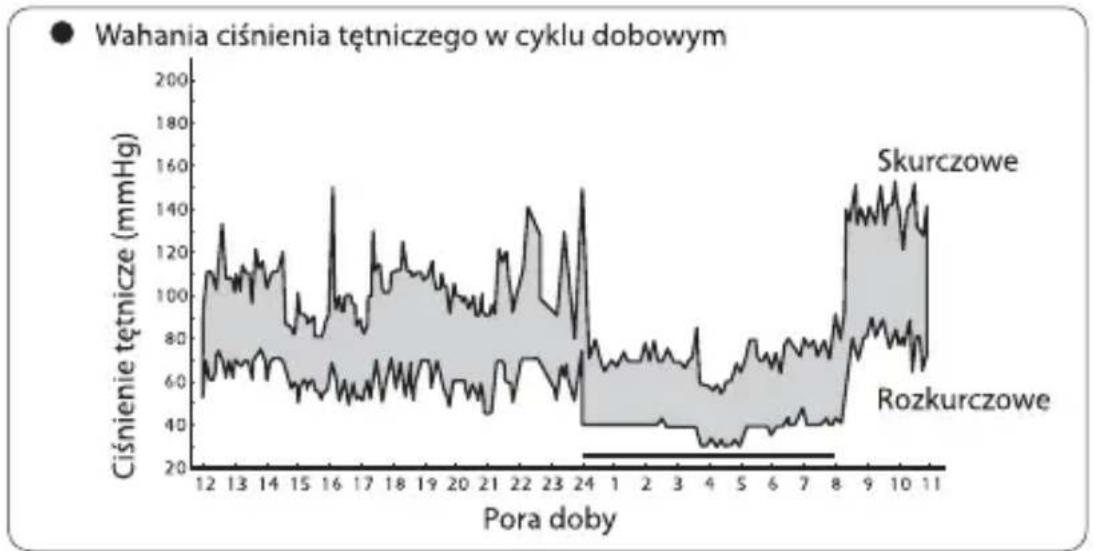

2. Dla przeprowadzenia prawidłowego pomiaru trzeba wiedzieć, że CIŚNIENIE TĘTNICZE PODLEGA SILNYM WAHANIOM NAWET W KRÓTKIM OKRESIE CZASOWYM. Wartość ciśnienia tętniczego krwi zależy od wielu czynników. Zwykle jest ona niższa w okresie letnim i wyższa w okresie zimowym. Ciśnienie krwi zależy od ciśnienia atmosferycznego, wysiłku fi zycznego, pobudliwości, stresu, diety. Duży wpływ na ciśnienie mają użytki, narkotyki, alkohol i palenie tytoniu.

U wielu osób samo przeprowadzenie pomiaru ciśnienia w przychodni wywołuje podniesienie wskaźników. Z tego powodu wyniki pomiarów ciśnienia tętniczego, przeprowadzonych w warunkach domowych, często różnią się od wyników pomiarów, przeprowadzonych w ośrodkach medycznych.

Z uwagi na fakt, że ciśnienie w niskiej temperaturze podwyższa się, należy je mierzyć w temperaturze pokojowej (około 20°C). W przypadku, gdy urządzenie było przechowywane w niskiej temperaturze, przed użyciem trzeba je przynajmniej przez godzinę przetrzymać w temperaturze pokojowej, inaczej wyniki pomiaru mogą być przekłamane. W ciągu doby wahania ciśnienia u zdrowych ludzi mogą wynieść 30-50 mmHg dla ciśnienia skurczowego (górnego) i do 10 mmHg dla ciśnienia rozkurczowego (dolnego). Wahania ciśnienia u różnych ludzi mogą mieć różne powody, dlatego zaleca się prowadzenie dziennika pomiarów. TYLKO LEKARZ NA PODSTAWIE DANYCH Z TAKIEGO DZIENNIKA MOŻE PRZEANALIZOWAĆ TENDENCJE ZMIAN I STWIERDZIĆ EWENTUALNE PRZYCZYNY ZABURZEŃ CIŚNIENIA TĘTNICZEGO.

1. W chorobach układu krążenia, jak i wielu innych, które wymagają monitorowania ciśnienia tętniczego, ważne jest dokonywanie pomiarów w porach zaleconych przez lekarza. PAMIĘTAJ, ŻĘ DIAGNOSTYKA I JAKIEKOLWIEK LECZENIE NADCIŚNIENIA TĘTNICZEGO MOGĄ BYĆ PRZEPROWADZANE TYLKO PRZEZ LEKARZA. PODSTAWĄ DO PRZEPISANIA LEKÓW MOGĄ BYĆ TYLKO WSKAŹNIKI NADCIŚNIENIA TĘTNICZEGO, UZYSKANE BEZPOŚREDNIO PRZEZ LEKARZA. PRZYJMOWAĆ LEKI LUB ZMIENIAĆ ICH DOZOWANIE NALEŻY ŚCIŚLE WEDŁUG ZALECEŃ LEKARZA.

Rys. 1

1. Pomiar ciśnienia tętniczego powinien być przeprowadzony w pozycji wygodnej dla pacjenta, w temperaturze pokojowej. Godzinę przed pomiarem należy zrezygnować ze spożywania posiłków, półtorej-dwie godziny – z palenia tytoniu oraz spożywania napojów gazowanych i alkoholu.
2. Dokładność pomiaru ciśnienia tętniczego zależy również od prawidłowego dobrania mankietu do rozmiaru ramienia oraz prawidłowego założenia mankietu. MANKIET NIE MOŻE BYĆ ZA MAŁY LUB ZA DUŻY.
3. Powtórzenie pomiaru je możliwe po upływie 5 min. Po takim czasie powraca normalne krążenie krwi. W przypadku osób z miażdżycą, z powodu znacznego obniżenia elastyczności naczyń, czas ten powinien być dłuższy (10-15 min.).

Dotyczy to również pacjentów z cukrzycą. Określenie dokładnego ciśnienia tętniczego krwi zaleca się na podstawie dokonania 3 pomiarów opaz wyciągnięcia średniej z uzyskanych wy

Rys. 2

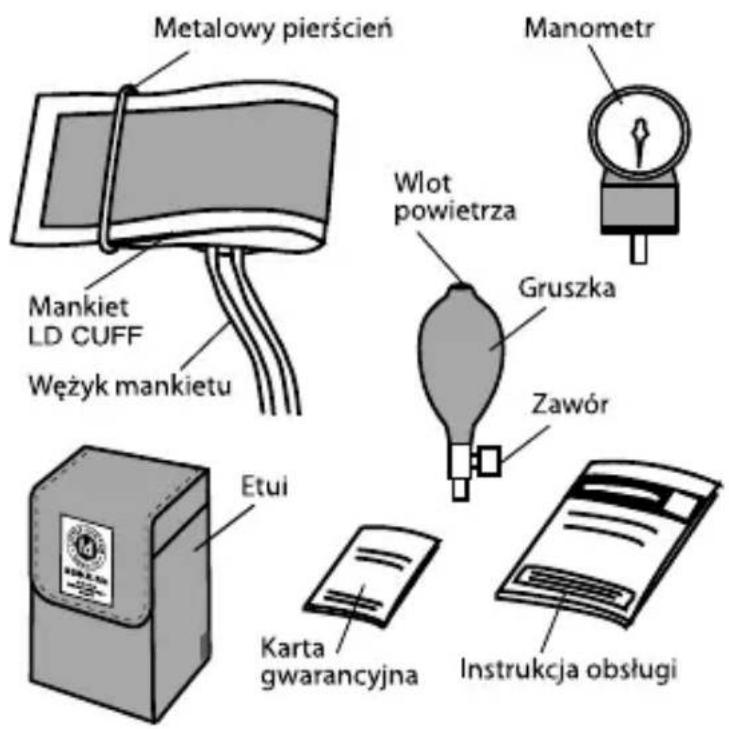

PODSTAWOWE CZĘŚCI URZĄDZENIA

Metalowy pierścień Manometr Mankiet LD CUFF Wężyk mankietu Wlot powietrza Gruszka Zawór Etui Karta gwarancyjna Instrukcja obsługi

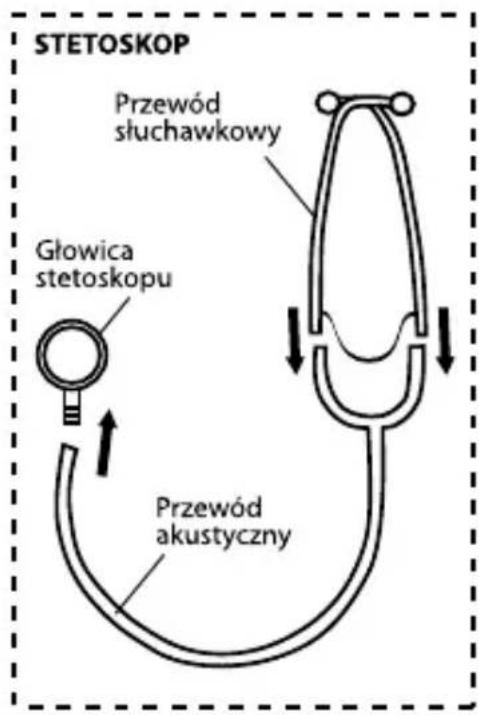

STETOSKOP Przewód słuchawkowy Głowica stetoskopu Przewód akustyczny

Wyposażenie zestawu patrz w rozdziale WYPOSAŻENIE, str. 18

PRZYGOTOWANIE SIĘ DO POMIARU

1. Rozsuń mankiet tak, aby metalowy pierścień był około 5 cm od rzepu, jak pokazano na rys. 3 (jeżeli mankiet ma pierścień).
2. Wsuń lewe ramię w mankiet tak, aby rurki były skierowane w kierunku dłoni (rys. 4). Jeżeli pomiar na lewej ręce jest utrudniony, można dokonać go na prawej.

Należy pamiętać, że wynik może się różnić o 5-10 mmHg, a w niektórych przypadkach - nawet więcej.

1. Owiń mankiet tak, aby jego dolna krawędź była w odległości 2-3 cm od łokcia. Znaczek z napisem «ARTERY» (TĘTNICA) powinien znajdować się nad tętnicą, jak pokazano na rys. 5.
2. Należy zabezpieczyć mankiet rzepem tak, aby leżał wygodnie i nie był za ciasny (rys. 6). Zbyt ciasne lub luźne założenie mankietu może być przyczyną błędnych pomiarów.

1. Strzałka «INDEX» powinna wskazywać na napis «NORMAL» (rys. 7). Oznacza to, że mankiet jest właściwy dla tej grubości ramienia. Jeżeli strzałka wskazuje na obszar «◀◀◀◀» na lewo od napisu, oznacza to, że mankiet jest za mały i wyniki będą zawyżone o 5 mmHg i więcej. Jeżeli strzałka wskazuje na obszar «◀◀◀◀» na prawo od napisu, oznacza to, że mankiet jest za duży i wyniki będą zaniżone o 5 mmHg i więcej.

2. W przypadku dużej objętości ręki, zwężającej się stożkowo w kierunku łokcia, mankiet należy nawinąć spiralnie, jak pokazano na rys. 8.

3. Zbyt mocno podwinięty rękaw nad mankietem uciska rękę, tamując przepływ krwi, i może być przyczyną błędnego pomiaru ciśnienia (rys. 9).

4. Rozmieścić głowicę stetoskopu tak, aby znajdowała się w zagłębieniu łokcia (rys. 10). W przypadku korzystania z urządzenia z wbudowanym stetoskopem (dla LD-60, LD-71A) dla lepszego odsłuchiwania pulsu na grubej ręce można nawinąć mankiet na ramie na blisko 1/4 obwodu (60-90 stopni) tak, żeby głowica stetoskopu została umieszczona na wewnętrznej stronie ręki (bliżej tułowia).

5. Ciśnienie należy mierzyć w pozycji siedzącej lub leżącej. W POZYCJI SIEDZĄCEJ TRZEBA PILNOWAĆ, ŻEBY MANKIET ZNAJDOWAŁ SIĘ NA WYSOKOŚCI SERCA, A RĘKA LUŹNO LEŻAŁA NA STOLE I NIE PORUSZŁA SIĘ.

1. Założyć stetoskop na uszy. Zamknąć zawór na gruszce, przekręcając go w kierunku zgodnym z ruchem wskazówek zegara. Ściskając gruszkę napełniać mankiet, jednocześnie odsłuchując puls za pomocą stetoskopu. Po tym, jak pulsu już nie będzie słychać, dopompować mankiet jeszcze o 30 mmHg.
2. Powoli otwierając zaworek, przekręcając go w kierunku przeciwnym do ruchu wskazówek zegara, zmniejszać ciśnienie w mankiecie. Pilnować, żeby ciśnienie w mankiecie spadało z prędkością 2 - 4 mmHg na sekundę. Zapewnia to prawidłowy pomiar.
3. Jak tylko słychać będzie słabe uderzenia pulsu, trzeba zapamiętać wskazania manometru. Jest to skurczowe (górne) ciśnienie tętnicze.
4. Cieśnienie w mankiecie spada ze stałą prędkością (2 - 4 mmHg na sekundę). Puls nadal jest słyszany. Dźwięki, jakie są słyszane, będą się zmieniać. Na odmianę od pierwszych uderzeń, będą one bardziej miękkie, przypominające szeleszczenie. W chwili, gdy prawie już nie będzie słychać pulsu, trzeba zapamiętać wskazania manometru. Jest to rozkurczowe (dolne) ciśnienie tętnicze.

KONSERWACJA, PRZECHOWYWANIE, NAPRAWA I UTYLIZACJA

1. Urządzenie należy chronić przed nadmierną wilgocią, bezpośrednim światłem słonecznym, uderzeniami.
2. Nie należy przechowywać lub używać ciśnieniomierza w pobliżu urządzeń grzewczych i otwartego ognia.
3. Chronić urządzenie przed zabrudzeniem.
4. Nie dopuszczać do kontaktu urządzenia ze środkami żrącymi.
5. Nie dopuszczać do kontaktu mankietu i wężyków gumowych z przedmiotami ostrymi.
6. Urządzenie nie zawiera przyrządów do ustawienia dokładności pomiaru. Zakazujesięsamodzielnegootwarciamanometru.Naprawaurządzenia, w razie zaistnienia takiej konieczności, może być przeprowadzana tylko w wyspecjalizowanych punktach serwisowych.
7. Okres używalności urządzenia podano w rozdziale PODSTAWOWE CHARAKTERYSTYKI TECHNICZNE. Okres używalności liczy się od daty przekazania towaru konsumentowi. Po upływie ustalonego okresu używalności należy co jakiś czas zgłaszać się do wyspecjalizowanego punktu serwisowego w celu sprawdzenia technicznego stanu urządzenia.
8. Utylizacja urządzenia przeprowadzana jest według zasad, obowiązujących obecnie w danym kraju. Specjalne warunki utylizacji nie zostały ustalone przez producenta.
9. Mankiet można czyścić wielokrotnie. Tkaninę po jego wewnętrznej stronie (która styka się z ręką pacjenta) należy przetrzeć wacikiem, zwilżonym w 3 % roztworze nadtlenku wodoru. Długotrwałe wykorzystanie może spowodować częściowe odbarwienia mankietu. Nie wolno go prać, jak również prasować.

WARUNKI GWARANCJI

1. Na sprzęt LD jest ustalony okres gwarancji, który określono w karcie gwarancyjnej produktu.
2. Zobowiązania gwarancyjne potwierdzone są kartą gwarancyjną, otrzymywaną przez nabywcę przy zakupie urządzenia.
3. Adresy punktów serwisowych realizujących obsługę gwarancyjną, podane są na karcie gwarancyjnej.

PODSTAWOWE CHARAKTERYSTYKI TECHNICZNE

Zakres pomiaru ciśnienia, mmHg	od 0 do 300 (ciśnienie w mankiecie)
Zakres wyświetlania, mmHg od 0 do 300
Granicy dopuszczalnego maksymalnego błędu pomiaru ciśnienia w mankiecie, mmHg.	±3
Warunki eksploatacji urządzenia:temperatura powietrzaćwilgotność, % Rh	od 10 do 4085 i poniżej
Warunki przechowywania i transportu:temperatura powietrzaćwilgotność, % Rh	od -34 do 6585 i poniżej
Waga urządzenia (bez opakowania i etui):modele LD-70 / LD-70NR, gmodele LD-71, LD-71A, gmodele LD-60 / LD-61, gmodel LD-80, g	264/237328390/309351
Wymiary gabarytowe (opakowanie konsumenckie), mm	115 x 185 x 75
Okres używalności urządzenia (nie licząc wkładki powietrznej i gruszki) od momentu przekazania konsumentowi, latOkres używalności wkładki powietrznej i gruszki od momentu przekazania konsumentowi, lat	73
Rok produkcji Rok produkcji podany jako 2 liczby	w numerze seryjnym po symbolach «AA». Numer seryjny znajduje się na obudowie manometru.
Kraj produkcji	ChRL

ROZMIARY MANKIETÓW DO CIŚNIENIOMIERZY:

model LD-70model LD-71model LD-71A	dla dorosłych	dla ramienia o obwodzie od 25 do 36 cm
model LD-70NR	dla dorosłych	dla ramienia o obwodzie od 25 do 40 cm
model LD-60 dla dorosłych wielki		dla ramienia o obwodzie od 33 do 46 cm
model LD-61 dla dzieci		dla ramienia o obwodzie od 18 do 26 cm
model LD-80	dla noworodkówdla niemowlątdla dzieci	dla ramienia o obwodzie od 7 do 12 cmdla ramienia o obwodzie od 11 do 19 cmdla ramienia o obwodzie od 18 do 26 cm

WYPOSAŻENIE

		Ilość:
Nazwa części Skład	LD-60 LD-61 LD-70				LD-70NR	LD-71	LD-71A	LD-80
Manometr Manometr LD-S013 1 1 1 1 1 1 1
Mankiet dla dorosłych z pierścieniem	Mankiet N2ARWkładka powietrzna LD-S02A	-	-	1	-	1	1	-
Mankiet dla dorosłych	Mankiet N2AWkładka powietrzna LD-S02A	-	-	-	1	-	-	-
Mankiet dla dorosłych powiększony z pierścieniem	Mankiet N2LRWkładka powietrzna LD-S02L	1	-	-	-	-	-	-
Mankiet dla dzieci	Mankiet C2CWkładka powietrzna LD-S02C	-	-	-	-	-	-	1
Mankiet dla dzieci	Mankiet N2CWkładka powietrzna LD-S02C	-	1	-	-	-	-	-
Mankiet dla noworodków	Mankiet C2NWkładka powietrzna LD-S02N	-	-	-	-	-	-	1
Mankiet dla noworodków	Mankiet C2 IWkładka powietrzna LD-S02I	-	-	-	-	-	-	1
Stetoskop z wbudowaną w mankiet głowicą	LD Prof-Plus	1 --		-- 1 --
Stetoskop	LD Prof-Plus	- 1	-- 1 --
Gruszka	Gruszka LD-S014, Zawór LD-S015, Wlot powietrza LD-S016	1	1	1	1	1	1	1
Etui	Torba LD-S059	1 1 1	1 1 1 1
Instrukcja obsługi	Instrukcja obsługi	1 1 1	1 1 1 1
Karta gwarancyjna	Karta gwarancyjna	1 1 1	1 1 1 1
Opakowanie	Opakowanie	1 1 1	1 1 1	1

DOKŁADNOŚĆ POMIARU

Produkcja urządzeń certyfi kowana jest według międzynarodowego standardu ISO 13485:2003.

Reklamacje i prośby należy kierować na adres:

ul. Zawiła 57G, 30-390, Kraków, Polska

Serwis tel.: [phone].

Wyprodukowano pod kontrolą:

Dystrybutor w Polsce:

Little Doctor Europe Sp. z o. o., ul. Zawiła 57G, 30-390 Kraków Polska

Biuro handlowe tel.: [phone], fax: [phone].

E-mail: [e-mail]

www.LittleDoctor.pl

Autoryzowany przedstawiciel w UE:

Shanghai International Trading Corp. GmbH.

Eiff estrasse 80, 20537 Hamburg, Germany

DODATKOWE AKCESORIA

Oprócz dołączonych do zestawu, można nabyć mankiety LD-Cuff :

Nazwa / Rozmiar	Obwód ramienia, cm	Materiał	Wkładka powietrzna
C2N / dla noworodków 7-12 bawełna, TPU* LD-S02N				bez pierścienia**
C2I / dla niemowląt 11-19 bawełna, TPU* LD-S02I
C2C / dla dzieci N2C / dla dzieci	18-26	bawełna, TPU* nylon, TPU*	LD-S02C
C2A / dla dorosłych N2A / dla dorosłych	25-40	bawełna, TPU* nylon, TPU*	LD-S02A
C2L / dla dorosłych powiększony N2L / dla dorosłych powiększony	34-51	bawełna, TPU* nylon, TPU*	LD-S02L
C2T / na udo 40-66 bawełna, TPU* LD-S02T
N2AR / dla dorosłych 25-36 nylon, TPU* LD-S02A
N2LR / dla dorosłych powiększony	33-46 nylon, TPU* LD-S02L

* TPU – poliuretan termoplastyczny.
** Metaliczny pierścień fiksujący zamocowany do mankietu w celu ułatwienia samodzielnego zakładania mankietu.
