INSTRUKCJA OBSŁUGI T35K Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

LODÓWKA SAMOCHODOWA

INSTRUKCJA OBSŁUGI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

Lodówka samochodowa

T35K T45K T55K

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, proszę przeczytać wszystkie instrukcje w podręczniku przed rozpoczęciem użytkowania należy dokładnie zapoznać się z treścią niniejszego Regulaminu. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszych instrukcja obsługi. Wygląd produktu podlega produkt, który otrzymałeś. Przepraszamy, że nie poinformujemy Cię ponownie, jeśli czy w naszym produkcie pojawiły się jakieś aktualizacje technologii lub oprogramowania.

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Uprzejmości

Przed użyciem lodówki prosimy o dokładne zapoznanie się z niniejszą instrukcją i zachowanie jej w należytym stanie. odpowiednio.

1. Przed użyciem lodówki należy wyczyścić ją wewnątrz i na zewnątrz wilgotną szmatką.
2. Nie napełniaj lodówki płynami żrącymi. Nie wlewaj płynów bezpośrednio do lodówki.
   lodówka.
3. Jeżeli lodówka nie jest używana przez dłuższy czas, należy odłączyć ją od zasilania.
   dostarczać i utrzymywać w suchości.
4. Regularnie czyść komorę wewnętrzną, aby zapobiec powstawaniu nieprzyjemnych zapachów i bakterii oraz zapewnić
   bezpieczeństwo żywności.
5. Niniejsza instrukcja dotyczy lodówek T35K/T45K/T55K (amerykańskich i europejskich).
   (rynki).

Podłącz zasilanie

1. Znajdź przewód zasilający DC w zestawie. Podłącz wtyczkę DC do gniazdka zasilania

lodówka samochodowa.

1. Dobrze rozmieść lodówki w samochodzie (miejsca zapasowe, siedzenia...).
2. Rozlóż przewody zasilające zgodnie z przestrzenią wewnętrzną samochodu. Następnie włóż papierosa wtyczkę zapalniczki (jedną stronę przewodu zasilającego) do gniazda zapalniczki samochodowej.
3. Naciśnij przycisk „ON/OFF” przez 3 sekundy, aby włączyć lodówkę samochodową.

Podłącz zapalniczkę samochodową

Podłącz lodówkę samochodową

Produkt można podłączyć do więcej niż jednego źródła zasilania.

Lodówka pokładowa jest bezpośrednio podłączona do zasilania DC12V/24V DC

dostarczać.

Lodówka samochodowa wyposażona w zasilacz AC100-240V może być używana w

w domu o napięciu AC100-240V.

Instrukcje

Odniesienie do napięcia zabezpieczenia akumulatora samochodowego:

Wbudowany moduł sterowania elektronicznego ECO umożliwia automatyczne monitorowanie pojazdu

napięcie akumulatora. Zanim zużycie energii wpłynie na standardowy zapłon

pojazdu, lodówka pokładowa automatycznie odłączy zasilanie do

upewnij się, że moc akumulatora pojazdu nie będzie zbyt niska, aby wpłynąć na standard

zapłon pojazdu.

Napięcie akumulatora	Wartość zabezpieczenia napięciowego ustawiona fabrycznie na H
	Poziom H (wysoki) Poziom M (średni)		Poziom L (niski)
Prąd stały 12 V	DC11.3V WYŁDC12,5V WŁ. WŁ. DC10,9 V DC11,4V WŁ.		DC9.6V WYŁ
Prąd stały 24 V	DC24,6V WYŁ	DC22,3V WYŁDC23.7V WŁ.	DC21,3V WYŁWŁ.22,7 V DCDC2

Uwaga: Po podłączeniu zasilania i włączeniu lodówki, przez odłączanie i uruchamianie rozumie się odłączanie lub uruchamianie sprężarki.

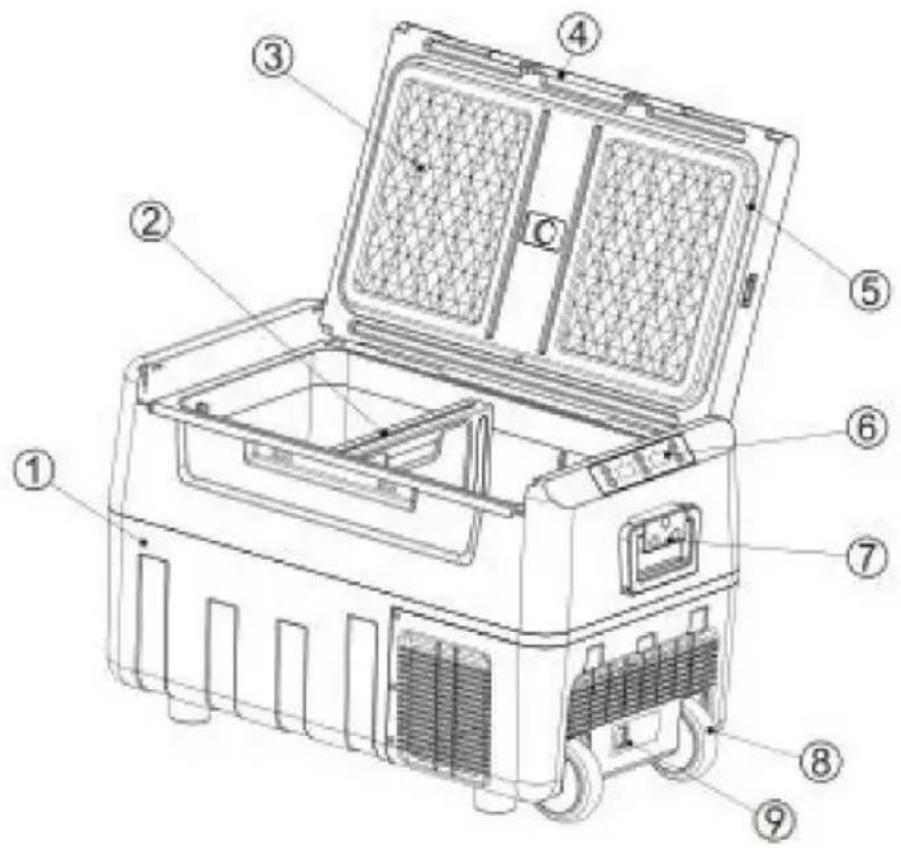

Diagram komponentów

1. Gabinet
2. Tabliczka znamionowa
3. Pokrywa etui 4. Klamra drzwi
4. Pasek
5. Panel sterowania

uszczelniający 7. Uchwyt (opcjonalnieło (opcjonalnie)

1. Interfejs zasilania

Ustawienia dla dużej komory duża komora Przycisk ustawień Mała komora Ustawienia dla małej komory Chłodzenie wskaźnik Przycisk WŁ./WYŁ. Max/Eco

Wprowadzenie do funkcji

Po włączeniu zasilania ekran wyświetlacza cyfrowego będzie w pełni podświetlony przez 1 sekundę, a następnie wyświetlane normalnie. Domyślnie jest to ostatnia funkcja pamięci. Ekran wyświetlacza w trybie czuwania wskaźnik temperatury będzie stale podświetlony na środku.

1. Otwórz i zamknij

Po włączeniu zasilania lodówka przejdzie w tryb czuwania.

Teraz naciśnij przycisk ON/OFF, aby otworzyć lodówkę. Po otwarciu lodówki po otwarciu wyświetlacz pokaże aktualną temperaturę pomieszczenia magazynowego. zacznij biec.

Ostrzeżenie: Wyświetlana temperatura dotyczy wyłącznie temperatury wokół czujnika.

Temperatura w różnych punktach pomieszczenia magazynowego jest różna.

Dlatego jest to normalne, jeżeli wyświetlana temperatura różni się od zmierzonej.

temperatura.

Naciśnij przycisk WŁ./WYŁ., gdy lodówka pracuje, a lodówka się wyłączy.

powrót do trybu czuwania.

2. Ustawienie temperatury

1) Włącz lodówkę, naciśnij

⊕ aby podnieść ustawioną temperaturę i⊖ zmniejszyć

temperatura komory magazynowej. Każde naciśnięcie zmieni się o 1 °C, a maksymalna

można ustawić na 10 °C, a minimalną temperaturę można ustawić na -20 °C. Należy pamiętać, że deska musi znajdować się w prawidłowej pozycji przed ustawieniem temperatury w dużej komorze.

2) Po zdjęciu klapy z komory wyświetlacz temperatury małego

Komora będzie wyłączona. W tym stanie jest tylko jedna komora do przechowywania.

3) Wyświetlacz temperatury będzie migał przez 3 sekundy, a następnie po dokonaniu regulacji zostanie ustalone ustawienie.

temperatura i brak dalszych działań na przyciskach. Ustawiona temperatura zostanie zapamiętana,

a wyświetlacz powróci do wyświetlania aktualnej temperatury w komorze przechowywania.

4) Wartość domyślna dla pierwszego uruchomienia wynosi 0 °C/32 °F.

3.Konwersja trybu MAX/ECO

Naciśnij bezpośrednio

klawisz, aby przełączyć na tryb MAX lub ECO.

Tryb pracy MAX: lodówka będzie intensywnie pracować, aby szybko obniżyć temperaturę.

Model ECO: lodówka będzie pracować dłużej, aby obniżyć temperaturę i zaoszczędzić energię.

1. Przełączanie wyświetlania stopni Celsjusza (° C)/Fahrenheit (° F)

Naciśnij i przytrzymaj przycisk „+” i przycisk ustawień po lewej stronie (duży kwadrat) przez ponad 3 sekundy, aby przełącznik.

1. Poziomy ochrony baterii: H1 (wysoki), N2 (niski), L3 (średni)

Naciskać

klawisz przez 3 sekundy, aby wejść w ustawienia ochrony baterii. Naciśnij klawisz ponownie, aby

przełączaj poziomy H1 N2 L3 na zmianę.

Jeżeli nie wykryto żadnych operacji, ustawiony poziom będzie migał przez 3 sekundy, a następnie nastąpi wyjście i zapisanie bieżące ustawienie.

Tabela parametrów modelu:

ModelNIE.	Warstwamiasto	Woltaż	ACMoc	Prąd stałyMoc	Hartować naturaRegulować zdolny	Wtyczkatyp
T35K 35L		AC100 ~ 240V(50/60Hz)Prąd stały 12 V/24 V	Chłodzenie: 60 W	ChłodzenieG60 W	50~4°F	jeleńwtyczkaPrąd staływtyczka
T35K 35L		AC100 ~ 240V(50/60Hz)D12V/24V	Chłodzenie: 60 W	ChłodzenieG60 W	10~20°C	UEwtyczkaPrąd staływtyczka
T45K 45L		AC100~240 V(50/60Hz)D12V/24V	Chłodzenie: 60 W	ChłodzenieG:60 W	50~4°F	jeleńwtyczkaPrąd staływtyczka
T45K 45L		AC100~240 V(50/60Hz)D12V/24V	Chłodzenie: 60 W	ChłodzenieG:60 W	10~20°C	UEwtyczkaPrąd staływtyczka
T55K 55L		AC100~240 V(50/60Hz)D12V/24V	Chłodzenie: 60 W	ChłodzenieG:60 W	50~4°F	jeleńwtyczkaPrąd staływtyczka
T55K 55L		AC100~240 V(50/60Hz)D12V/24V	Chłodzenie: 60 W	ChłodzenieG:60 W	10~20°C	UEwtyczkaPrąd staływtyczka

Uwaga dotycząca ustawiania temperatury

Wóż klapę w prawidłowej pozycji komory do przechowywania, a następnie włącz lodówkę. Na wyświetlaczu pojawi się temperatura dwóch komór do przechowywania. Podczas regulacji temperatury ustawienie temperatury małej komory (TS) nie może być wyższe niż ustawienie temperatury dużej komory (TL).

TS TL

Na przykład, jeśli ustawiona temperatura małej komory (TS) wynosi -10°C (14°F), zakres ustawienia temperatury dużej komory (TL) wynosi od -10°C (14°F) do 10°C (50°F). Wskazówki: używaj dużej komory do świeżej żywności, a małej komory do mrożonej żywności.

Funkcja pamięci wyłączania zasilania

Lodówki samochodowe mają funkcję pamięci wyłączania zasilania. Gdy nastąpi utrata zasilania, stan roboczy (stan włączony/wyłączony, tryb pracy itp.) przed wyłączeniem zasilania można sprawdzić automatycznie przywracane przy następnym uruchomieniu; nie ma potrzeby ponownego konfigurowania.

ECO: energooszczędne chłodzenieMAX: wydajne chłodzenie

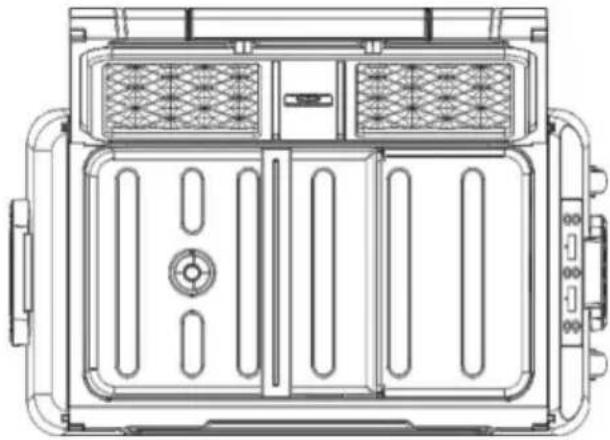

Użyj Clapboard

1. Dopasuj do dwóch szyn na wewnętrznej wkładce.
2. Pionowo dociśnij deskę do dolnej krawędzi wykładziny.

Prosta analiza błędów

Porada: Jeśli nie uda się rozwiązać nietypowych sytuacji poprzez prostą analizę usterek, prosimy o kontakt z profesjonalną obsługą klienta w celu uzyskania pomocy.

I. Lodówka samochodowa nie działa

1. Sprawdź, czy zasilanie jest prawidłowo podłączone. (Sprawdź, czy wtyczka nie jest poluzowana lub (bieguny dodatnie i ujemne są odwrócone).
2. Sprawdź, czy wyłącznik zasilania na panelu operacyjnym jest włączony.
3. Sprawdź czy wentylacja chłodząca działa prawidłowo.
4. Sprawdź czy bezpiecznik jest przepalony.

II. Słaba wydajność chłodzenia

1. Sprawdź, czy pokrywa jest prawidłowo zamknięta.
2. Sprawdź, czy uszczelka drzwi nie jest uszkodzona lub odkształcona.
3. Sprawdź, czy wokół lodówek nie ma słabej wentylacji.
4. Sprawdź czy temperatura jest ustawiona prawidłowo.

Definicja kodów błędów na wyświetlaczu

Kod błędu	Typ błędu
E1	Niskie napięcie wejściowe
E2	Awaria wentylatora
E3	Nieudany rozruch sprężarki
E4	Niska prędkość obrotowa sprężarki
E5	Temperatura modułu sterującego jest zbyt wysoka
E6	Otwarty lub zwarty obwód NTC

III. Hałas nienormalny

1. Lodówka samochodowa musi być ustawiona w równym miejscu.
2. Dotknij ściany lub innego obiektu.
3. Wewnątrz znajdują się luźne lub odpadające części.

IV. Kondensacja na powierzchni lodówki

Gdy wilgotność powietrza w otoczeniu przekroczy 75%, na powierzchniach będzie występować lekka kondensacja. powierzchnia pudełka, co jest normalne.

Niepowodzenia i rozwiązania

E1: Niskie napięcie wejściowe

Błąd 1: Podłącz przewód zasilający lodówkę do gniazda zapalniczki samochodowej przed uruchomieniem samochodu. uruchamia się. Rozwiązanie 1: Po uruchomieniu samochodu odczekaj chwilę, zanim go podłączysz.

Błąd 2: Napięcie wejściowe adaptera jest zbyt niskie.

Rozwiązanie 2: Dostosuj poziom ochrony akumulatora do średniego lub niskiego napięcia. Jeśli nie działa, wymień adapter na nowy.

W przypadku stwierdzenia usterki wentylatora należy go wymienić na nowy.

E3: Błąd napięcia wejściowego spowodowany częstym uruchamianiem się sprężarki

Gdy w samochodzie używana jest lodówka i pojawia się komunikat E3, wyłącz ją na 5 minut. minut i uruchom ponownie.

Jeśli to nie zadziała, można to zidentyfikować jako usterkę El; proszę rozwiązać problem zgodnie z rozwiązanie El.

Gdy lodówka łączy się z adapterem i pojawia się komunikat E3

Ustaw poziom ochrony baterii na średni lub niski. Jeśli to nie pomoże, wymień adapter na nowy.

E4: Niska prędkość obrotowa sprężarki

Proszę dostosować napięcie wejściowe i ponownie włączyć urządzenie.

E5: Przegrzanie układu sterującego

Proszę wyłączyć urządzenie na 5 minut i sprawdzić, czy kiepska wentylacja wokół niego działa prawidłowo.

sprężarka powoduje przegrzanie.

Użyj sugestii

1. Jeśli wyposażony jest w baterię zapasową, możesz uttrzymać dowolną ustawioną temperaturę w żadnych okolicznościach, bez obaw.
2. Podczas układania lodów ustaw najniższą temperaturę; musi być włączony przez długi czas.
3. Zapobiegaj problemom zdrowotnym związanym z piciem wody butelkowanej, spowodowanym przez wysokie temperatury.
4. Mrożona żywność, rzadkie owoce morza i lodówki samochodowe umożliwiają przechowywanie świeżych produktów mrożonych jedzenie towarzyszy podróży.
5. Produkty opieki zdrowotnej, insulina i importowane leki muszą być przechowywane w lodówce, precyzyjna kontrola temperatury w lodówkach pokładowych będzie towarzyszyć zdrowiu droga.
6. Liście herbaty pozostają świeże w lodówce samochodowej i można je przechowywać napij się świeżej i pysznej herbaty w dowolnym momencie podczas wycieczki samochodem.
7. Najlepsza temperatura przechowywania czerwonego wina wynosi 10 °C - 18 °C (50 - 64,4 °F). precyzyjna kontrola temperatury w lodówce samochodowej może skutecznie zapewnić temperatura przechowywania czerwonego wina.
8. Czas przechowywania owoców wysokiej jakości w samochodzie w wysokich temperaturach letnich będzie być co najmniej 2 godziny. Czas przechowywania jest krótszy nawet jeśli klimatyzator jest włączony wł. Używanie lodówki samochodowej może skutecznie konserwować owoce wysokiej jakości.
9. Powłoka wysokiej jakości okularów przeciwsłonecznych odpadnie pod wpływem wysokiej temperatury. lato. Lodówka samochodowa jest idealnym miejscem do jej umieszczenia.
10. Wysokiej jakości kosmetyki szybko niszczeją pod wpływem wysokich temperatur panujących w samochodzie. Zabierz kosmetyki do samochodu; lepszym wyborem będzie lodówka samochodowa.

Środki ostrożności

(1) Upewnij się, że napięcie zasilania podłączone do lodówki pokładowej jest prawidłowe.

w dowolnym momencie (Parametry są oznaczone zatwierdzonymi parametrami napięcia (lodówka pokładowa).

(2) Nie wlewaj płynów bezpośrednio do lodówki samochodowej.
(3) W celu uniknięcia niebezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lodówki bez zezwolenia.
(4) Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) z: ograniczone zdolności fizyczne, sensoryczne lub umysłowe lub brak doświadczenia i wiedzy, chyba że zapewniono im nadzór lub poinstruowano ich w tym zakresie użytkowanie urządzenia przez osobę odpowiedzialną za jego bezpieczeństwo.

(5) Dzieci należy nadzorować, aby nie bawiły się urządzeniem.

(6) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenie i wiedzę, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń zaangażowany. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

(7) Aby uniknąć zagrożenia wynikającego z niestabilności urządzenia, należy je zamocować pod instrukcje.
(8) Nie przechowuj substancji wybuchowych, takich jak puszki aerozolowe z łatwopalną substancją. materiał pędny w tym urządzeniu.

OSTRZEŻENIE: To urządzenie zawiera łatwopalny środek spieniający cyklopentan:

1) Podczas transportu i użytkowania należy unikać kontaktu z ogniem.
2) Jeśli maszyna ulegnie awarii, należy zwrócić się o pomoc do specjalisty.
3) Wyrzucane odpady należy przekazać do lokalnego punktu utylizacji odpadów.

OSTRZEŻENIE: Podczas użytkowania, serwisowania i utylizacji urządzenia należy:

zwróć uwagę na symbol podobny do tego po lewej stronie, który znajduje się z tyłu urządzenia (panel tylny lub kompresor) i w kolorze żółtym lub pomarańczowym. Istnieje ryzyko symbol ostrzegawczy przed ogniem. W rurach chłodniczych znajdują się materiały łatwopalne i sprężarki. Proszę trzymać się z dala od źródeł ognia podczas użytkowania, serwisowania i utylizacji.

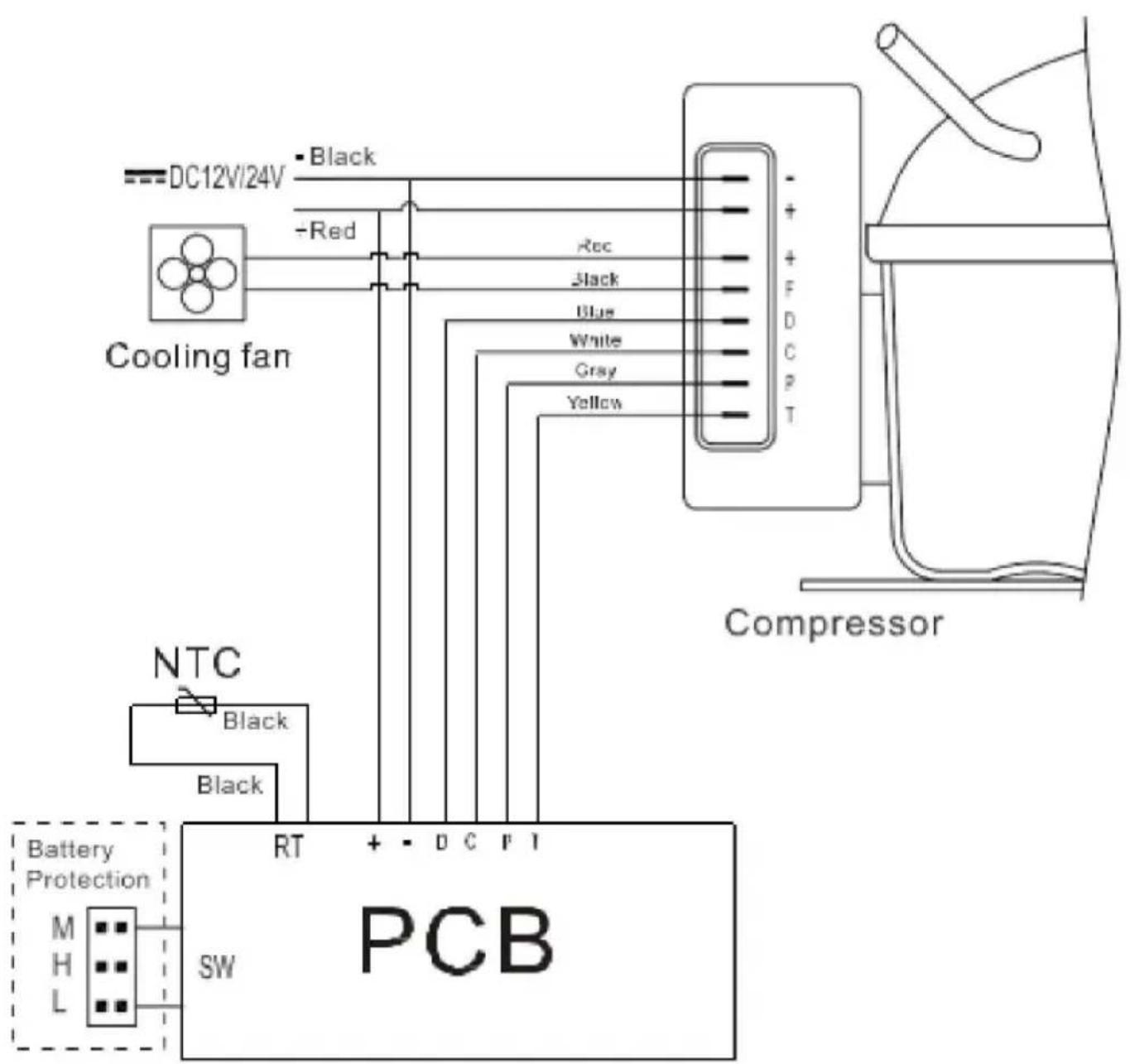

Schemat elektryczny

