INSTRUKCJA OBSŁUGI PBR-1270 MSW

Opis parametu Wartość parametu
Nazwa produktu GIĘTARKA STOŁOWA
Model	MSW-PBR-1020	MSW-PBR-1270
Wymiary [mm]	1330x758 x1138	1600x806 x1137
Cieżar [kg] 296	337
Szorookość arkusza [mm]	1020	1270
Kąt gęcia (*)	0-135
Maksymalna grubość arkusza do obróbki [mm]	2,5	2
Wielkość segmentów [mm]	25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 270	25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 270

1. OGOLNY OPIS

Instrucja przeznaczona jest do pomocy w bezpiecznym i niezawocnym użytkowaniu. Produkt jest zaprojektowany i wykonany ścisłe według wskazań technicznych przy uzyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZA INSTRUKCJĘ.

Dla zapewnienia długej i niezawodnej pracy urządzenia należy dbać o jego prawidłowa obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości.

OBJAŚNIENIE SYMBOL

Przed uzyciem należy zapoznać się z instrukcją

UWAGAI lub OSTRZEZENIEI lub PAMIĘTAJI opisująca daną sytuację logólny znak ostrzegawczyj.

Załóż okulary ochronne.

Stosuj rękawice ochronne

Stosuj ochronę stop

UWAGAI Ostre elementy Niebezpieczenstwo obdięcia kończyn.

UWAGAI Niebezpieczoństwo zgniecenia dłoni

Do użytku tylko wewnątrz pomieszczeń.

UWAGA! Ilustracje w niniejszej instrukcji obsługi maja charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistogo wyglądu produktu. Instrukcja oryginalna jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

1. BEZPIECZEŃSTWO UŻYTKOWANIA
   UWAGA! Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/łub ciężkie obrażenia ciała lub śmierć.
   Termin „urządzenie” lub „produkt” w osłrzeżeniach i w opisie instrukcji odnosi się do GIĘTARKI STOŁOWEJ.
   2.1. BEZPIECZENSTWO W MIEJSCU PRACY
   a) Ultrzymuj rozadek w miejscu pracy i dobre oświetlenie. Nieporzadek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obsernować cu się robi i zachowywać rozadek podczas używania urządzenia.
   b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tymdzieci) ograniczonych funkcjiach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego oświadczenia i/łub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiiwać urządzenie.
   c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zołne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy
   d) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy bezzwłocznie zaprzestać jego użytkowania i zołosić to do osoby uprawnione.
   e) W razie wątpliwości, czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
   f) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnić!
   g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupowaznione. (Nieuwaga może snowendować utrate kontroli nad urządzeniem.)
   h) W czasie obróbki elementów należy zwrócić uwagę na obecność osób postronnych i ich bezpieczeństwo.
   i) Nalezy bacznie obsenować element podczas obróbki tak aby w odpowiednim czasie zarcagować na zagrozenie lub zapobiec uszkodzeniu elementu.
   j) Zachować porządek i usunąć po obróbce wszelkie pyły, odlamki oraz zbędne części obrabianego materiału.
   k) W przypadku produkcji większej ilości elementów, elementy przed i po obróbce należy składować tak aby utrzymać porządek na stanowisku pracy.
   PAMIĘTAJI Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.
   2.2. BEZPIECZEŃSTWO OSOBISTE
   a) Niedozwolone jest obsługивание urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
   b) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić dło poważnych obrażeń ciała.
   c) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczogólnionych w punkcie 1 objaśnienia symboli. Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyka doznania urazu.

d) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umażliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

e) Nie należy nosić lużnej odzieży ani bizuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Lużna udzież, bizuteria lub drugie włosy mogą zostać chwycone przez ruchome części.

f) Należy usunąć wszelkie narzędzia regulujące lub klucze przed użyciem urządzenia. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.

g) Materiał poddawany obróbce powimen być wolny od zanieczyszczeń.

h) Nie wolno dotykać części lub akcesoriów ruchomych w trakcie pracy urządzenia.

i) Stesować rękawice ochronne w celu uniknięcia skaleczenia przez ostre krawędzie.

j) Nie należy obrabiać elementów z twardych materiałów.

k) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.

2.3. BEZPIECZNE STOSOWANIE URZADZENIA

a) Nie należy przeciażać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.

b) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nie znających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedłoświadczonych użytkowników.

c) Utrzymuj urządzenie w dobrym stanie technicznym. Sprawdzaj przed każla pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (tępnięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, odoidal urządzenie do naprawy przed uzyciem.

d) Urzadzenie należy chronić przed dziećmi.

c) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapocwni to bezpieczeństwo użytkowania.

fi Aby zapewnić zaprojektowana integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub

g) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania naleczy uwzględnić zasady bezpieczeństwa i higiory pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

h) W urządzeniu obrablać elementy o parametrach zgodnych z darymi podanymi w tabeli danych technicznych. Nie przekraczać dopuszczalnych wymiarów obrabianego materiału.

i) Nie wolno obrabiać dwóch przedmiotów jednocześnie.

j) Długie przedmioty obrabiane musza być podparte i ustawione stabilnie do obróbki.

k) Urządzenie zamontować na stabilnej, suchej i płaskiej powierzchni o wielkości odpowiednio dobranej do gabarytów urządzenia i obrabianego materiału.

1) Podłoga na stanowisku pracy powinna być odporna na poślizg.

UWAGA! Pomimo iż urządzenie została zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istniele niewielkie rzyzko wypadku lub odniesienia obrażeń w trakce pracy z urządzeniem. Zalesca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

1. ZASADY UZYTKOWANIA

Gietarka jest urządzeniem przeznaczonym do ręcznego zaginami elementów metalowych. Wyposażona jest w segmenty, które można rozmieścić w dowolnej konfiguracji. Umożliwia to wygięcie boków elementu bez uszkadzania wcześniej wygiętych części.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

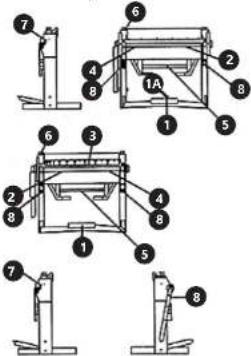

3.1. OPIS URZADZENIA

1A. Blokada pedala nożnego

1. Belka zginająca

2. Segmenty

3. Ruchoma rama dolna

4. Sruba regulująca belkę zginająca

5. Sruba regulująca rame górną

6. Ogranicznik zginania

7. Pokretło regulacji ramy dolnej

8. Ramie

3.2. PRACA Z URZADZENIEM

1. Przykrecić nogi za pomocą odpowiednich śrub.

1. Przed rozpoczęciem pracy, urządzenie należy przymocować do blatu roboczego lub przestrzeni roboczej tak aby zapewnic stabilną i dostateczną przestrzeń obsługi urządzenia.
2. Poluzować ogranicznik zginania.
3. Wyregułować ramę górną- śruba regulująca przekręcona zgodnie z ruchem wskazówek zegara opuści ramę w dół, obrút w przedwnym kierunku do ruchu wskazówek zegara podniebie ramę. UWAGA: Fabrycznie ciśnienie zaciskania ustawione jest na 0 czyli całkowite zamknęcie urządzenia bez blachy.
4. Wyregułować ramę colną- pokręto regulacji przekręcone zgodnie z ruchem wskazówek zegara podniesie ramę do góry, obrót w przeciwnymi kierunku do ruchu wskazówek zegara opuści ramę (aby połuzować pokrętło należy odkręć śrubę, po wyregulowaniu ponownie dokręć śrubę).
5. Wyregulować belkę zginająca za pomocą dwóch śrub.
6. W odpowiednich miejscach ustawić potrzebne
   segmenty i zabezpieczyć je dokręcając śruby.
7. Nacisnąć pedał az do momentu zablokowania na pedale blokującym.

8A. śruba odblokowujaca

pokretlo regulacji ramy

dolncj

1. pokrętło regulacji ramy dolne

2. Podnieść dolny uchwyt aby zgiąć arkusz.

3. Opuścić dolny uchwyt po otrzymaniu pozadancego zojecia.
4. Odblokować blokadę pedalu i wyciągnąć zagięty element.

3.3. CZYSZCZENIE I KONSERWACJA

• Dźwignie i elementy regulujące należy utrzymywać w czystości, bez pozostałości substancji smanujących.
- Elementy obrotowe i/łub powierzchnie styku utrzymywać w czystości bez śladów rdzy oraz okresowo zabezpieczać cienkimi warstwami specjalistycznego oleju.
- Do czyszczenia powierzchni nalezy stosować wyłącznie środki niezawierające substancji zracych.
- Po każdym czyszczeniu wszystkie clementy nalezy dobrze wysuszyć. zanim urządzenie zostanie ponownie użyte.
- Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
- W przypadku zamiaru dłuższego nieużywania urządzenia nalczy na czas przechowywania zabezpieczyć je smarem. W celu bezpiecznego użytkowania przed powtörnym użyciem nadmiar smarowidła nalczy usunąć.
